| Typ produktu | Bruska na řetězové pily |
| Značka | For_Q |
| Model | FQ-SKS 235 |
| Jmenovité napětí | 230 V~ / 50 Hz |
| Jmenovitý výkon | 235 W (S1) |
| Volnoběžné otáčky | 3000 /min |
| Vnější průměr brusného kotouče | max. 145 mm |
| Tloušťka brusného kotouče | 3,2 mm |
| Průměr otvoru brusného kotouče | 22 mm |
| Typy brousitelných řetězů | 1/4 palce, 0,325 palce, 3/8 palce, 0,404 palce, 3/4 palce |
| Nastavení úhlu horního břitu | +40° až -40° |
| Nastavení úhlu řezu | 90° až 40° |
| Hmotnost netto | 5,8 kg |
| Hladina akustického tlaku | 68,3 dB(A) (K=3 dB) |
| Hladina akustického výkonu | 81,3 dB(A) (K=3 dB) |
| Max. emise vibrací | 3,05 m/s² (K=1,5 m/s²) |
| Třída ochrany | I |
| Použití v souladu s určením | Broušení řetězů pil |
| Údržba a čištění | Čistěte měkkým vlhkým hadříkem, mažte pohyblivé části, pravidelně kontrolujte brusný kotouč |
| Bezpečnost | Používejte ochranné brýle, chrániče sluchu, protiprachovou masku a rukavice; před údržbou odpojte od sítě |
| Náhradní díly a opravitelnost | Brusný kotouč vyměnitelný; opravy smí provádět pouze kvalifikovaný personál |
| Součásti dodávky | Podstavec, hlava, rukojeť, odstraňovač otřepů, imbusové klíče 4 a 5 mm, sada pro nastavení úhlu řezu, sada pro montáž na stůl, indikátor |
Často kladené otázky - FQ-SKS 235 For_Q
Dotazy uživatelů ohledně FQ-SKS 235 For_Q
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Ostřič ve formátu PDF zdarma! Najděte svůj návod FQ-SKS 235 - For_Q a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. FQ-SKS 235 značky For_Q.
NÁVOD K OBSLUZE FQ-SKS 235 For_Q
Jsme přesvědčeni, že tento přístroj překoná vaše očekávání a přejeme vám hodně radosti při jeho používání.
Přečtěte si celý návod k použití a respektujte bezpečnostní pokyny.
Rozsah dodávky
1x Základna přístroje
1x Hlava prístroje
1x Rukojeť
1x Brusný kámen,
4 mm / 5 mm inbusový klíč
1x Sada šroubů pro nastavení řezného úhlu
1x Sada šroubů pro montáž na stůl
1x Indikátor
Jestliže kterýkoli díl chybí nebo je poškozen, obratte se prosím na svůj market Hornbach.
Obsah
Rozsah dodávky 81
Symboly 81
Bezpečnostní pokyny 82
Parametry pilového řetězu 86
Příprava přístroje 87
Přehled výrobku 88
Předpokládané používání 88
Používání přístroje 88

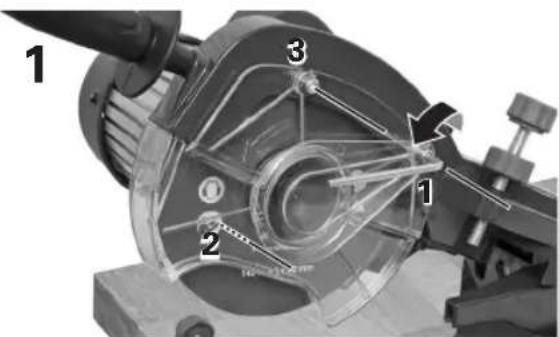

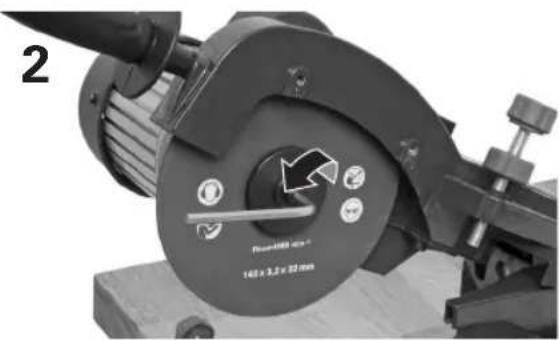

Výměna brusného kotouče 90
Péče a údržba 91
Odstraňování potíží 92
Technické parametry 93
Hluk 93
Prohlášení o shodě 94
Likvidace 95
Symboly
Tento návod k použití si pozorně přečtěte a uložte si ho k pozdějšímu nahlédnutí.
Varování před nehodami a úrazy osob a vážnými věcnými škodami.
Na ochranu očí používejte bezpečnostní brýle.
Na ochranu sluchu používejte vhodná ochranná sluchátka.
Na ochranu dýchacích cest používejte protiprachovou masku.
Na ochranu rukou používejte ochranné rukavice.
Bezpečnostní pokyny
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO ELEKTRICKÉ NÁŘADÍ
VAROVÁNÍ! Při používání elektrického nářadí je třeba vždy dodržovat základní bezpečnostní zásady, aby se snížilo riziko požáru, úrazu elektrickým proudem a poranění osob včetně následujících případů:
Než se pokusíte pracovat s tímto výrobkem, přečtěte si všechny tyto pokyny a respektujte je.
Bezpečný provoz
-Udržujte čistotu na pracovišti.
-Předměty zavalená pracovní místa a stoly zvyšují pravděpodobnost nehod.
Věnujte pozornost prostředí na pracovišti
-Nářadí chraňte před deštěm.
-Nářadí nepoužívejte ve vlhkém ani mokrém prostředí.
- Zajistěte dobré osvětlení pracoviště.
-Nářadí nepoužívejte v přítomnosti hořlavých kapalin nebo plynů.
Kryt na ochranu proti úrazu elektrickým proudem
-Zabraňte kontaktu těla s uzemněnými povrchy (například trubkami, radiátory, sporáky a chladničkami).
Zabraňte v přístupu jiným osobám
-Osobám, které nejsou zapojeny do potřebných prací, zejména dětem, nedovolte, aby se dotýkaly nářadí nebo prodlužovacího kabelu, a zabraňte jim v přístupu na pracoviště.
Uskladnění nepoužívaného nářadí
-Jestliže se nepoužívá, uskladněte nářadí na suchém, uzamčeném místě z dosahu dětí.
Na nářadí netlačte
-Nářadí provede svou práci lépe a bezpečněji rychlosti, pro kterou bylo určeno.
Používejte správné nářadí
-Nepokoušejte se malým nářadím dělat práci, která náleží velkému, výkonnému nářadí.
-Nářadí nepoužívejte k účelům, ke kterým není určeno. Kotoučové pily například nepoužívejte k odřezávání větví ani k řezání kmenů.
Oblékněte si vhodný oděv.
-Nenoste volné oblečení ani šperky, pohyblivé díly nářadí by je mohly zachytit.
-Při práci venku se doporučuje obout si protiskluzovou obuv.
-Dlouhé vlasy zakryjte vhodnou ochranou.
Používejte ochranné vybavení.
-Používejte ochranné brýle.
- Jestliže při práci vzniká prach, používejte obličejovou nebo protiprachovou masku.
Připojte zařízení k odsávání prachu
- Je-li nářadí vybaveno možností připojení zařízení k odsávání a sběru prachu, ujistěte se, že jsou tato zařízení odpovídajícím způsobem připojena a rádně používána.
Napájecí kabel používejte pouze k určenému účelu.
-Při vypojování kabelu ze zásuvky nikdy netahejte za kabel. Napájecí kabel udržujte v dostatečné vzdálenosti od tepla, oleje a ostrých hran.
Bezpečná práce
- Kdykoliv je to možné, použijte k přidržení obrobku svěrky nebo svěrák. Je to bezpečnější, než obrobek držet rukou.
Nepřesahujte
-Vždy pevně stůjte na nohou a udržujte rovnováhu.
O nástroje dobře pečujte
-Pro lepší a bezpečnější výkon udržujte řezné nástroje ostré a čisté.
-Při mazání a čištění příslušenství se řídte pokyny.
- Kabely nářadí pravidelně kontrolujte a při známkách poškození je nechejte opravit v autorizované servisní dílně.
-Prodlužovací kabely pravidelně kontrolujte a poškozené kabely vyměňte.
-Rukojeti udržujte suché, čisté a bez znečištění olejem nebo tukem.
Odpojování nářadí
-Pokud nářadí nepoužíváte, před provedením údržby a při čištění příslušenství (například nástavců kotoučů a fréz) nářadí odpojte od zdroje elektrické energie.
Odeberte seřizovací klíče
-Než nářadí zapnete, zvykněte si vždy zkontrolovat, zda byly z nářadí odebrány všechny klíče a další po-můcky.
Zabraňte neplánovanému spuštění.
-Při zapojování napájecího kabelu do zásuvky zkontrolujte, zda je vypínač v poloze „Vypnuto“.
Používejte venkovní prodlužovací kabely.
-Jestliže nářadí používáte venku, používejte výhradně prodlužovací kabely určené k venkovnímu používání, které jsou tak i označeny.
Budte neustále pozorní
- Neustále sledujte, co děláte, a používejte zdravý rozum, a jste-li unaveni, nářadí nepoužívejte.
Zkontrolujte poškozené díly
-Před dalším používáním nářadí je třeba ho pečlivě zkontrolovat a přesvědčit se, že bude pracovat správně a bude vykonávat funkci, ke které je určeno.
- Zkontrolujte vyrovnání pohyblivých nebo spojovacích částí, nalo mení částí nebo a veškerý jiný stav, který by mohl nepříznivě ovlivňovat činnost elektrického nářadí.
-Není-li v návodu k použití uvedeno jinak, poškozený kryt nebo jiné díly nechejte řádně opravit nebo vyměnit v autorizovaném servisním středisku.
-Vadné spínače nechejte vyměnit v autorizovaném servisním středisku.
-Nářadí nepoužívejte, pokud ho jeho spínač nezapíná a nevypíná.
Varování
-Používání jakéhokoliv příslušenství nebo nástroje jiného, než doporučuje tento návod k použití, může znamenat riziko úrazu osob.
Své nářadí nechejte opravit kvalifikovanou osobou.
-Elektrické nářadí splňuje příslušná bezpečnostní pravidla. Opravy smí provádět výhradně kvalifikovaná osoba při použití originálních náhradních dílů, jinak to může mít za následek vážné nebezpečí ohrožující uživatele.
BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍ- CÍ SE OSTŘIČEK ŘETĚZŮ
a) Ujistěte se, že rychlost indikovaná na brusném kotouči je stejná nebo vyšší, než jmenovitá rychlost nářadí.
b) Ujistěte se, že rozměry brusného kotouče jsou identické s jmenovitými rozměry nářadí.
c) Brusné kotouče musí být vždy montovány, používány a skladová-
d) Brusný kotouč před použitím vždy zkontrolujte. Nikdy nepoužívejte poškozené, zlomené a staré brusné kotouče.
e) Ujistěte se, že používáte krycí vrstvy pro brusný kotouč, jsou-li součástí dodávky.
f) Ujistěte se, že je brusný kotouč na- montován podle pokynů.
g) Před použitím nářadí ponechte kotouč běžet na volnoběh po dobu cca 30 vteřin. V případě, že nářadí silně vibruje nebo pokud se projeví zřejmé poruchy, okamžitě jej vypněte.
h) Nepoužívejte oddělená redukční pouzdra nebo adaptéry za účelem nasazení brusných kotoučů s větším průměrem díry.
i) Ujistěte se, že je nářadí bezpečně připevněno k pracovnímu stolu.
j) Dávejte pozor, aby jiskry vytvořené při použití nezpůsobily nebezpečí, např. zasažením osob nebo zažehnutím hořlavého materiálu.
k) Nářadí běží i poté, co bylo vypnu-to. Vyčkejte, až se brusný kotouč zcela zastaví.
I) Odpojte nářadí ze sitě. Před ponecháním nářadí bez dozoru jej vypněte a vyčkejte na jeho úplné zaštavení. Před prováděním údržby a výměny, vytáhněte napájecí kabel nářadí ze sitě.
m) S nářadím vždy používejte vhodné příslušenství a doplňky. Používání jakéhokoliv příslušenství, doplňku či provádění jakékoliv jiné činnosti, než doporučuje tento návod k použití, může znamenat riziko úrazu osob.
n) Zkontrolujte poškozené díly. Před dalším používáním nářadí je třeba ho pečlivě zkontrolovat, zda není poškozené, a přesvědčit se, že bude pracovat správně a bude vykonávat funkci, ke které je určeno. Zkontrolujte vychýlení nebo zablo-
kování pohyblivých částí, nalome-ní částí nebo a veškerý jiný stav, který by mohl ovlivňovat provoz elektrického nářadí. Opravte nebo vyměňte kryty nebo jiné poškoze-né díly dle pokynů.
o) Nikdy nepřepravujte nebo neprovozujte nářadí, aniž by všechny kryty byly na svém místě a v dobrém provozním stavu. Kryty zajišťují, že je nářadí provozováno bezpečně.
p) Držte své ruce mimo prostor brusného kotouče. Brusný kotouč je ostrý. Kontakt s brusným kotoučem může vést k vážnému zranění.
q) Vždy používejte řetězové třmeny. Zajištění řetězu brání sklouznutí a zajistí lepší výsledky.
ZBYTKOVÁ RIZIKA
Navzdory dodržování příslušných bezpečnostních předpisů a používání ochranných pomůcek, nelze vyloučit jistá zbytková rizika. Jedná se o tyto:
- Poškození sluchu při nepoužívání chráničů sluchu.
- Riziko nehod způsobených nepříkrytými díly otočného brusného kotouče.
- Riziko zasažení vymrštěnými díly z poškozených brusných kotoučů.
- Riziko zasažení vymrštěnými obrobky nebo částmi obroku.
- Rizika ohrožující zdraví způsobené vdechováním prachu vytvořeného během práce.
DALŠÍ BEZPEČNOSTNÍ POKYNY OHLEDNĚ RIZIK V DŮSLEDKU VIBRACÍ
a) Deklarované údaje vibrací představují hodnoty při hlavním používání nářadí; různé způsoby použití nářadí nebo nedostatečná údržba mohou mít za následek jiné hodnoty vibrací. To může podstatnou měrou zvýšit hladinu vibrací za celou
dobu práce. b) Na ochranu uživatele před účinky vibrací lze přijmout další bezpečnostní opatření. Zajistěte odpovídající údržbu přístroje a jeho příslušenství, udržujte ruce v teple a zajistěte vhodnou organizaci způsobu práce a pracovní doby.
Parametry pilového řetězu

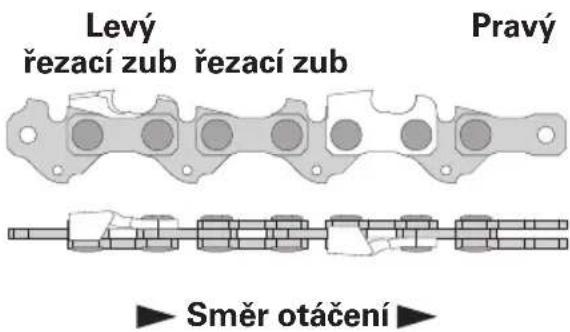

Pilový řetěz je vyroben z opakujících se segmentů. Celý segment je ukázán níže, tvoří jej levý řezací zub, na který navazuje článek řetězu a pravý řezací zub, na který navazuje další článek řetězu. Každý řezací zub nebo článek řetězu je připevněn k vodícímu prvku, který udržuje řetěz na noži:
Levý řezací zub
| A |  | Řezný úhelŘezný úhel |
| B |  | Vrcholový úhelÚhel svěráku |
| C |  | Hloubkový dorazBroušen ručně |
Pravý řezací zub
| A |  | Řezný úhelŘezný úhel |
| B |  | Vrcholový úhelÚhel svěráku |
| C |  | Hloubkový dorazBroušen ručně |
Zkontrolujte návod k obsluze vaší řetězové pily za účelem nastavení správných úhlů broušení.
U většiny řetězů by měl být řezný úhel A (nastavený na stupnici řezného úhlu 14) mezi 50°-60° a vrcholový úhel B (nastavený na stupnici úhlu svěráku 9), mezi 30°-35°.
Hloubkový doraz
Po naostření řezacích zubů zajistěte, aby byl dodržen hloubkový doraz. Hloubkový doraz musí být níže než řezací zuby. Zkontrolujte hloubkový doraz vašeho řetězu v pokynech k pilovým řetězům. V případě potřeby nastavte hloubkový doraz při použití vodítka pilníku (není součástí dodávky).
U většiny řetězů je hloubko-vý doraz C 0,025" - 0,050" nebo 0,64 mm - 1,28 mm.

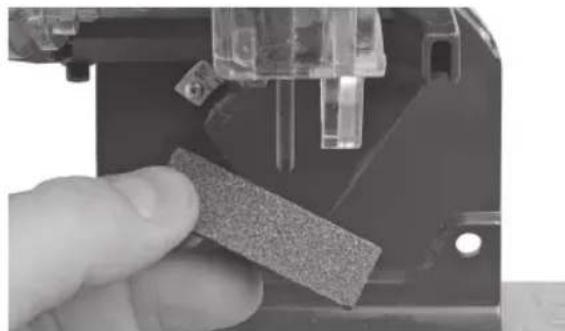

Použijte indikátor pro kontrolu hloubkového dorazu:
Lze naostřit NELZE naostřit

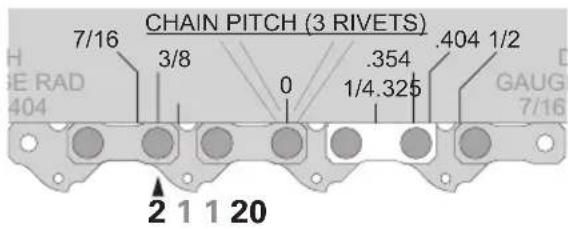

Za účelem identifikace typu pilového řetězu, umístěte indikátor s označením 0 soustředně nad nýt pilového řetězu. Typ řetězu může být přečten na označení indexu, bud'dva nýty vlevo nebo vpravo:
Indikátor také ukazuje příslušnou tlouštku brusného kotouče.
Zkontrolujte, zda je namontován správný brusný kotouč. V případě potřeby použijte ořezávací kámen za účelem získání hladkého tvaru indikátoru brusného kotouče.
Pokud musí být namontován jiný brusný kotouč, řídte se pokyny stanovenými ve "Výměně brusného kotouče".
Přehled výrobku
1 Motor
2 Hlava prístroje
3 Rukojeť
4 Kryt
5 Šroub k nastavení řetězové brzdy
6 Retězová brzda
7 Svěrák
8 Zajištovací páčka řetězu
9 Stupnice nastavení úhlu svěráku
10 Knoflík k zajištění úhlu svěráku
11 Spínač/vypínač
12 Šroub k nastavení hloubky řezu
13 Knoflík k zajištění řezného úhlu
14 Stupnice řezného úhlu
15 Brusný kotouč
16 Základna přístroje
17 Montáž na stůl
18 Vodící řetězová lišta
Účel použití
Přístroj je určen pro naostření řetězové pily specifikované v technických údajích.
Jakékoliv jiné použití nebo úpravy prístroje jsou považovány za použití v rozporu s určením a mohou mít za následek vážná nebezpečí.
Tento přístroj není určen ke komerčnímu používání.
Používání přístroje
Pozor! Ujistěte se, že má brusný kotouč hladký kulatý
tvar.
- Následujte kroky S1-S8.
- Zvedněte hlavu přístroje 2.
- Stiskněte zelené tlačítko I (on) 11 za účelem zapnutí přístroje.
- Počkejte, až brusný kotouč dosáhne maximální rychlosti.
- Pomalu skloňte hlavu přístroje 2 a naostřete první pravý řezací zub.
- Zvedněte hlavu přístroje 2.
- Povolte zajišťovací páčku řetězu 8 a zatáhněte za řetěz, dokud se neobjeví další pravý řezací zub (každé dva řezací zuby).
- Zatáhněte za řetěz směrem doleva proti řetězové brzdě 6 a utáhněte zajišťovací páčku řetězu 8. Pomalu skloňte hlavu přístroje 2 a naostřete zbývající pravé řezací zuby.
- Jakmile jsou všechny pravé řezací zuby naostřeny, stiskněte červené tlačítko O (vypnuto) 11 pro vypnutí přístroje.
- Pro naostření levých řezacích zubů provedte kroky S3-S8, ale nastavte vrcholový úhel B na svěráku opačným směrem.
- Za účelem naostření levých řezacích zubů provedte kroky 2-9.
1 Instalace Namontujte základnu přístroje 16 na rovnou a stabilní pracovní plochu pomocí sady šroubů pro montáz na stůl: šroubů M8x100, podložek a matic.
2 Připevněte hlavu přístroje 2 k základně přístroje 16 pomo-cí sady šroubů pro nastavení řezného úhlu: šroubů M8x50, podložky a knoflíku k zajištění řezného úhlu.
Zvednutí řetězové brzdy S1 S2 Svedněte řetězovou brzdu 6 na svěráku přístroje 7.
Nastavení vrcholového úhlu / B
Povolte knoflík k zajištění úhlu svěráku 10 a nastavte požadovaný vrcholový úhel na stupnici nastavení úhlu svěráku 9. Utáhněte knoflík k zajištění úhlu svěráku 10.
Spuštění řetězové brzdy
Skloňte řetězovou brzdu 6 a zatáhněte za pilový řetěz směrem doprava, dokud se pravý řezací zub nenachází uprostřed na svěráku 7. Zatáhněte za pilový řetěz směrem doleva, dokud řezací zub nezapadne do řetězové brzdy 6.
Zajištění řetězu
Pokud je na šroubu k nastavení řetězové brzdy nastavena správná vzdálenost 5, zajistěte jej pomocí kontramatky.
Utáhněte zajištovací páčku ře- tězu 8 pro zajištění řetězu na místě.
Nastavení řezného úhlu / A
Povolte knoflík k zajištění řezného úhlu 13 a nastavte řezný úhel na stupnici řezného úhlu 14. Utáhněte knoflík k zajištění řezného úhlu 13.
Vložení řetězu
S453 bžte pilový řetěz do vodící řetězové lišty 18. Směr otáčení je zleva doprava.
Pozor! Pilový řetěz je ostrý, použijte prosím ochranné ru-kavice.
Spuštění brusného kotouče
S6 Opatrně spustte brusný kotouč 15 za pravý řezací zub. Použijte šroub k nastavení řetězové brzdy 5 a nastavte požadovanou vzdálenost mezi řezacím zubem a brusným kotoučem 15.
Nastavení hloubky řezu
S8 Se stále spuštěným brusným kotoučem nastavte požadovanou hloubku řezu na šroubu k nastavení hloubky řezu 12 a zajistěte jej pomocí kontramatky.
3 Připevněte rukojeť k hlavě přístroje 2.
4 Zapojte napájecí kabel do vhodné zásuvky elektrické sítě.
Výměna brusného kotouče
Varování! Zkontrolujte, zda je přístroj vypnutý a odpojený ze zásuvky.
Použijte 4 mm inbusový klíč za účelem odšroubování tří šroubů držících kryt a sejměte kryt směrem dolů.
Opětovně namontujte přírubu kotouče s pomocí podložky a šroubu.
Použijte 5 mm inbusový klíč za účelem odšroubování šroubu držícího brusný kotouč a sejměte brusný kotouč směrem dolů.
Použijte 5 mm inbusový klíč za účelem dotažení šroubu držícího brusný kotouč.
Umístěte nový brusný kotouč na vřeteno ostřičky řetězů.
Použijte 4 mm inbusový klíč za účelem opětovné montáže krytu ve třech montážních polohách.
Péče a údržba
Varování! Zkontrolujte, zda je prístroj vypnutý a odpojený
ze zásuvky.
- Přístroj vždy udržujte čistý, suchý a bez znečištění olejem nebo tukem.
- Při čištění používejte na ochranu očí a rukou bezpečnostní brýle a rukavice.
- Pro bezpečnou a správnou práci vždy udržujte spotřebič a ventilační štěrbiny čisté.
- Pravidelně kontrolujte, zda se neobjevila viditelná závada nebo poškozené součásti.
- Pravidelně kontrolujte všechna upevnění. V průběhu času se mohou povolit působením vibrací.
- Nejvíce namáhaným dílem je brusný kotouč. Brusný kotouč pravidelně kontrolujte. Je-li brusný kotouč opotřebovaný nebo tupý, musíte ho ihned nechat vyměnit.
- Vyměňte všechny opotřebované nebo poškozené díly.
- Jestliže těleso přístroje potřebuje vyčistit, vyčistěte povrch kartáčem nebo setřete povrch měkkou navlhčenou utěrkou. Použít lze také jemný detergent, ale nepoužívejte alkohol, benzín ani jiné podobné čisticí prostředky.
- K čištění plastových dílů nikdy nepoužívejte žíraviny.
- Všechny pohyblivé díly pravidelně promazávejte.
- Uskladněte přístroj na suchém místě a mimo dosah dětí.
Nebezpečí! Je-li přívodní ka- bel poškozen, musí být vy-
měněn výrobcem nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se vyloučila rizika.
Odstraňování potíží
Varování! Zkontrolujte, zda je prístroj vypnutý a odpojený ze zásuvky. Vždy noste ochranné rukavice.
Problém Možná příčina Řešení
| Motor neběží Přístroje není správně zapojen do sítě. | Zapojte správně přístroj do vhodné síťové zásuvky. |
| Napájení vypnuto Zapněte napájení | |
| Silné vibrate přístroje | Ostřička není správně namontována |
| Namontujte ostřičku správným způsobem na rovný a stabilní povrch | |
| Rameno není správně namontováno | |
| Připevněte správně rameno k základně přístroje. | |
| Svěrák není správně namontován | |
| Připevněte správně svěrák k základně přístroje. | |
| Brusný kotouč není správně namontován | |
| Namontujte správně brusný kotouč |
Technické parametry
Typ FQ-SKS235
| Jmenovité napětí 230 V~ / 50 Hz | |
| Jmenovitý výkon S1: 235 W | |
| Rychlost volnoběhu n_0 | 3000 /min |
| Upínací trn brusného kotouče ø 22 mm | |
| Vnější část brusného kotouče ø max. 145 mm | |
| Tlouštka brusného kotouče 3,2 mm | |
| Seřízení vrcholového úhlu nože + 40° až - 40° | |
| Seřízení rezného úhlu 90° až 40° | |
| Typy řetězů vhodných k ostření 1/4" - 0,325" - 3/8" - 0,404" - 3/4" | |
| Třída ochrany l | |
| Čistá hmotnost 5,8 kg | |
| Hladina akustického tlaku L_pA | 68,3 dB(A) /neurčitost K = 3 dB(A) |
| Hladina akustického výkonu L_WA | 81,3 dB(A) /neurčitost K = 3 dB(A) |
| Max. emise vibrací (ah) 3,05 m/s | ^2 Neurčitost K = 1,5 m/s ^2 |
Uvedené hodnoty platí pro jmenovité napětí U 230 V. Pro nižší napětí a modely pro určité země se tyto hodnoty mohou lišit.
Věnujte prosím pozornost číslu výrobku na typovém štítku přístroje. Obchodní názvy jednotlivých přístrojů se mohou lišit.
Vibrace
Deklarovaná celková hodnota vibra- ce byla změřena v souladu se stan- dardní testovací metodou a může být použita pro porovnání jednoho nářa- dí s druhým.
Deklarovanou celkovou hodnotu vibrace lze použít v předběžném hodnocení expozice.
Varování! Emise vibrací během skutečného používání se mohou lišit od deklarované celkové hodnoty podle způsobu použití nářadí.
Prohlášení o shodě
CE Prohlašujeme, že výrobek popsaný v části Technické parametry:
Ostřička řetězů 235 W FQ-SKS 235
vyrobeno pro:
Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Německo
splňuje požadavky následujících směrnic:
Směrnice o strojních zařízeních 2006/42/ES Směrnice RoHS 2011/65/ES o omezení používání nebezpečných látek v elektrických a elektronických zařízeních Směrnice o elektromagnetické kompatibilitě 2014/30/EU
a je v souladu s následujícími platnými harmonizovanými normami:
EN 61029-1:2009+A11 EN 61029-2-10:2010 EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2014 EN 61000-3-3:2014
Shoda s požadavky na emise hluku směrnice o emisích hluku venkovních zařízení je ověřována procesem vyhodnocení shody s předpisy podle přílohy VI a směrnice 2005/88/ES.
Změřená hladina akustického výkonu: 81,3 dB(A)
A. Indiana Fale
Andreas Back Vedení oddělení kvality, životního prostředí a CSR Zplnomocněná osoba pro sestavení technických podkladů
Logo škrtnuté popelnice na kolečkách vyžaduje samostatný sběr odpadního elektrického a elektronického zařízení (WEEE). Takové zařízení může obsahovat nebezpečné a škodlivé látky. Tyto přístroje musí být vráceny na určeném sběrném místě k recyklaci OEEZ a nesmí být likvidováno spolu s netříděným komunálním odpadem. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Více informací si můžete vyžádat od místních úřadů.
Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Tento materiál bezpečně uložte nebo ho ekologicky zlikvidujte.
Ďakujeme!
Bezpečnostné pokyny 98
Starostlivost a údržba 107
Používajte chrániče sluchu na ochranu uší.
Používajte ochranné rukavice na ochranu rúk.
Bezpečnostné pokyny
VŠEOBECNÉ BEZPEČNOSTNÉ UPO-ZORNENIA PRE ELEKTRICKÉ NÁ-STROJE
-Nástroje nevystavujte daždů.
Nepoužívané nástroje odložte.
Na nástroj nevyvíjajte silu
Používajte ochranné prostriedky
-Zariadenie nikdy neodpájajte trhnutím za kábel. Kábel nedávajte do blízkosti tepla, oleja a ostrých okrajov.
Obrobok zaistite
-Neustále udržiavajte dobrý postoj a rovnováhu.
-Rezacie nástroje udržiavajte ostré a čisté, zabezpečíte tak lepší a bezpečnejší výkon.
-Pred zapojením skontrolujte, či je spínač vo vypnutej polohe.
Používajte exteriérové predlžovacie vodiče
vý rozum a nepracujte s nástrojom, ked'ste unavení.
-Ak sa spínač nezapína a nevypína, nástroj nepoužívajte.
Upozornenie
ho kotäča boli identické s menovi- tými rozmermi nástroja.
Ostritelná NEostritelná
Príprava stroja
- Vykonajte kroky S1-S8.
- Nadvihnite hlavu stroja 2.
- Zeleným spínačom I (zap.) 11 za- pnite stroj.
- Počkajte, kým brúsny kotúč nedosiahne maximálnu rýchlost.
- Pomaly spúšťajte hlavu stroja 2 a naostrite prvý pravý nôž.
- Nadvihnite hlavu stroja 2.
- Uvolnite zaistovaciu páčku retaze 8 a tahajte retaz, kým sa neobjaví dálší pravý nož (každé dva nože).
- Potiahnite retaz dolava oproti zarážke retaze 6 a utiahnite zais- tovaciu páčku retaze 8. Pomaly spúštajte hlavu stroja 2 a s týmto nastavením naostrite zvyšné pravé nože.
- Ked' sú všetky pravé nože na- ostrené, červeným tlačidlom O (vyp.) 11 vypnite stroj.
- Ak chcete naostrit l'avé nože, vykonajte kroky S3-S8, ale nastavte uhol vchnej dosky B na zveráku do opačného smeru.
- Podl'a krokov 2.-9. z tohto návodu naostrite l'avé nože.
Szdvihnite zarážku retaze 6 zve- ráka stroja 7.
Pozor! Skontrolujte, či je za-riadenie vypnuté a odpojené.
Uvolnite tlačidlo zaistenia zveráka 10 a na stupnici uhla zveráka 9 nastavte požadovaný uhol vrchnej dosky. Utiahnite tlačidlo zaistenia zveráka 10.
S5
Spustenie zarážky retaze
Pozor! Pílová retáz je ostrá, vždy používajte ochranné ru-e.
S6
Starostlivost a údržba
Nebezpečenstvo! Ak je napá- jací kábel poškodený, musí
Súlad so Smernicou pre emisie hlu- ku exteriérového zariadenia je po- tvrdený prehlásením o zhode podl’a dodatku VI a Smernice 2005/88/EC.
Nameraná úroveň akustického výkonu: 81,3 dB(A)
A. Indiana Frank
