Produkttyp	Kettenschärfgerät
Marke	For_Q
Modell	FQ-SKS 235
Nennspannung	230 V~ / 50 Hz
Nennleistung	235 W (S1)
Leerlaufdrehzahl	3000 /min
Außendurchmesser der Schleifscheibe	max. 145 mm
Dicke der Schleifscheibe	3,2 mm
Bohrung der Schleifscheibe	22 mm
Schärfbare Kettentypen	1/4 Zoll, 0,325 Zoll, 3/8 Zoll, 0,404 Zoll, 3/4 Zoll
Einstellung des oberen Schneidwinkels	+40° bis -40°
Einstellung des Schnittwinkels	90° bis 40°
Nettogewicht	5,8 kg
Schalldruckpegel	68,3 dB(A) (K=3 dB)
Schallleistungspegel	81,3 dB(A) (K=3 dB)
Maximale Vibrationsemission	3,05 m/s² (K=1,5 m/s²)
Schutzart	I
Bestimmungsgemäße Verwendung	Schärfen von Kettensägenketten
Wartung und Reinigung	Mit einem feuchten, weichen Tuch reinigen, bewegliche Teile schmieren, Schleifscheibe regelmäßig überprüfen
Sicherheit	Schutzbrille, Gehörschutz, Staubmaske, Handschuhe tragen; vor Wartung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Schleifscheibe austauschbar; Reparaturen nur durch qualifiziertes Personal
Mitgeliefertes Zubehör	Ständer, Kopf, Griff, Abrichtstein, Inbusschlüssel 4 und 5 mm, Schnittwinkelset, Tischmontageset, Anzeigeinstrument

Häufig gestellte Fragen - FQ-SKS 235 For_Q

Wie installiere ich den Schärfer FQ-SKS 235?

Stellen Sie die Maschinenbasis auf eine ebene und stabile Fläche, befestigen Sie sie mit dem Tischmontagesatz (Schrauben M8x100, Unterlegscheiben, Muttern). Montieren Sie den Maschinenkopf auf der Basis mit dem Schnittwinkelverschraubungssatz (Schrauben M8x50, Unterlegscheiben, Verriegelungsknopf). Montieren Sie den Griff am Kopf und schließen Sie dann das Netzkabel an.

Wie stelle ich den Schnittwinkel und den oberen Schneidwinkel ein?

Für den oberen Schneidwinkel (B) lösen Sie den Verriegelungsknopf des Schraubstocks (10) und stellen Sie auf der Skala (9) zwischen +40° und -40° ein. Für den Schnittwinkel (A) lösen Sie den Verriegelungsknopf des Schnittwinkels (13) und stellen Sie auf der Skala (14) zwischen 90° und 40° ein. Ziehen Sie die Knöpfe nach der Einstellung fest.

Wie ersetze ich die Schleifscheibe?

Trennen Sie die Maschine vom Netz. Verwenden Sie den 4-mm-Inbusschlüssel, um die drei Schrauben des Schutzschirms zu entfernen und nehmen Sie ihn ab. Mit dem 5-mm-Inbusschlüssel entfernen Sie die Schraube, die die Schleifscheibe hält, und nehmen Sie die alte Schleifscheibe ab. Setzen Sie die neue Schleifscheibe auf die Spindel, ziehen Sie die Schraube fest, und setzen Sie dann den Schutzschirm mit seinen Schrauben wieder auf.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie immer eine Schutzbrille, einen Gehörschutz, eine Staubmaske und Schutzhandschuhe. Stellen Sie sicher, dass die Schleifscheibe in gutem Zustand ist, die Maschine fest an der Werkbank befestigt ist, und verwenden Sie sie nicht in Gegenwart von brennbaren Flüssigkeiten. Ziehen Sie vor jeder Wartung immer den Netzstecker.

Wie schärfe ich eine Kette mit diesem Schärfer?

Heben Sie den Kettenanschlag an, legen Sie die Kette in die Führungsschiene (Drehrichtung von links nach rechts). Stellen Sie den oberen Schneidwinkel und den Schnittwinkel ein. Senken Sie die Schleifscheibe hinter einem rechten Schneidezahn ab, stellen Sie die Schnitttiefe mit der Schraube (12) ein. Senken Sie den Kopf langsam ab, um zu schärfen. Wiederholen Sie dies für alle rechten Schneidezähne, dann kehren Sie den Winkel für die linken Schneidezähne um.

Was tun, wenn der Motor nicht läuft?

Überprüfen Sie, ob die Maschine ordnungsgemäß an eine geeignete Steckdose angeschlossen ist. Stellen Sie sicher, dass die Stromversorgung aktiv ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie pflege ich den Schärfer?

Halten Sie die Maschine sauber und trocken. Reinigen Sie sie mit einem feuchten, weichen Tuch (keine alkohol- oder petroleumhaltigen Produkte). Schmieren Sie regelmäßig alle beweglichen Teile. Überprüfen Sie periodisch die Befestigungen, da sie sich durch Vibrationen lösen können. Überprüfen Sie die Schleifscheibe regelmäßig und ersetzen Sie sie, wenn sie abgenutzt ist.

Welche Kettentypen kann ich schärfen?

Der Schärfer kann Ketten mit folgenden Teilungen schärfen: 1/4 Zoll, 0,325 Zoll, 3/8 Zoll, 0,404 Zoll und 3/4 Zoll. Verwenden Sie die mitgelieferte Anzeige, um die genaue Teilung Ihrer Kette zu ermitteln.

Wie überprüfe ich die Tiefenmesslehre der Kette?

Verwenden Sie die mitgelieferte Anzeige. Platzieren Sie die Zentriermarkierung 0 über einem Niet der Kette. Lesen Sie den Kettentyp an der Indexmarkierung ab. Die Tiefenmesslehre muss niedriger sein als die Schneidezähne (üblicherweise 0,64-1,28 mm). Wenn die Messlehre auf gleicher Höhe mit der Anzeige ist, ist die Kette verschlissen und kann nicht mehr geschärft werden.

Wie reinige ich den Schärfer?

Stellen Sie sicher, dass die Maschine vom Netz getrennt ist. Verwenden Sie eine Bürste oder ein feuchtes, weiches Tuch, um das Gehäuse abzuwischen. Ein mildes Reinigungsmittel kann verwendet werden, aber vermeiden Sie Produkte auf Alkohol-, Petroleumbasis oder ätzende Mittel. Reinigen Sie keine Kunststoffteile mit aggressiven Mitteln.

BEDIENUNGSANLEITUNG FQ-SKS 235 For_Q

Wir sind überzeugt, dass dieses Gerät Ihre Erwartungen übertreffen wird, und wünschen Ihnen viel Freude damit.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, und beachten Sie die Sicherheitshinweise.

Lieferumfang

1x Maschinengestell
1x Schleifkopf
1x Griff
1x Zurichtstein, Innensechskantschlüssel 4 mm / 5 mm
1x Schraubensatz Schnittwinkel
1x Schraubensatz Tischmontage
1x Anzeige

Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Hornbach-Markt.

Inhaltsverzeichnis

Lieferumfang 1
Zeichenerklärung 1
Sicherheitshinweise 2
Sägekettenparameter 6
Vorbereitung des Werkzeugs 7
Produktübersicht 8
Bestimmungsgemäße Verwendung 8
Einsatz des Werkzeugs 8

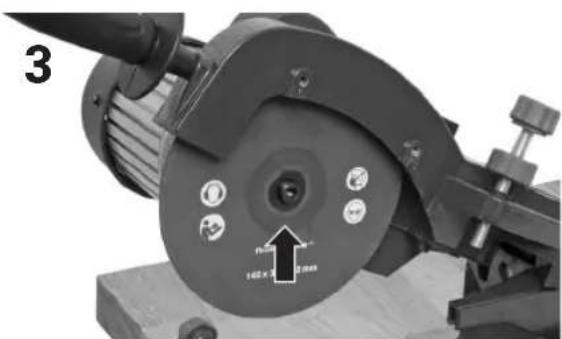

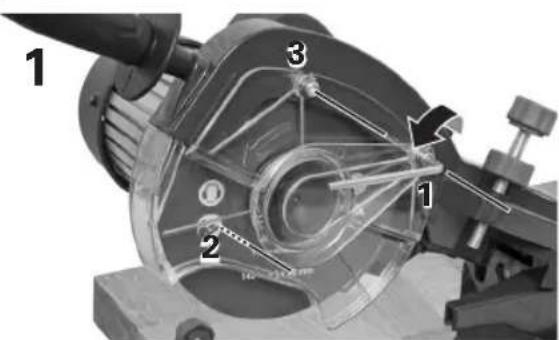

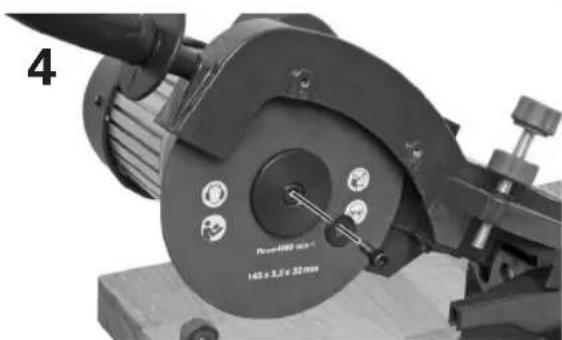

Schleifscheibenwechsel 10
Pflege und Wartung 11
Fehlerbehebung 12
Technische Daten 13
Lärmschall 13
Konformitätserklärung 14
Entsorgung 15

Zeichenerklärung

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, und bewahren Sie diese für späteren Gebrauch auf.

Achtung! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.

Zur Vorbeugung von Augenverletzungen Schutzbrille tragen.

Zur Vorbeugung von Gehörschäden Gehörschutz tragen.

Zum Schutz der Atemwege Staubmaske tragen.

Zum Schutz der Hände Schutz- handschuhe tragen.

Sicherheitshinweise

ALLGEMEINE SICHERHEITSHINWEISE ZU ELEKTROWERKZEUGEN

VORSICHT! Bei der Benutzung von Elektrowerkzeugen sind immer die grundlegenden Sicherheitsmaßnahmen einschließlich der nachstehenden einzuhalten, um die Brand- und Stromschlaggefahr sowie das Risiko von Körperverletzungen zu reduzieren.

Alle Anweisungen vor Inbetriebnahme dieses Produkts durchlesen und für späteren Gebrauch aufbewahren.

Sicherer Betrieb

-Den Arbeitsplatz sauber halten.
-Unaufgeräumte Arbeitsbereiche und Werkbänke können zu Körperverletzungen führen.

Die Arbeitsplatzumgebung kontrollieren

-Werkzeuge dürfen nicht Regen ausgesetzt werden.
-Werkzeuge nicht in feuchten oder nassen Bereichen verwenden.
-Für gute Beleuchtung des Arbeitsplatzes sorgen.
-Das Werkzeug nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen verwenden.

Schutz gegen Stromschlag

- Körperkontakt mit geerdeten Oberflächen meiden (z. B. Rohre, Heizkörper, Herde oder Kühlschränke).

Andere Personen fernhalten

-An der Arbeit unbeteiligte Personen und insbesondere Kinder dürfen auf keinen Fall das Werkzeug oder das Verlängerungskabel berühren und sind vom Arbeitsbereich fernzuhalten.

Nicht verwendete Werkzeuge einlagern

-Nicht benutzte Werkzeuge an einer trockenen, verschlossenen Stelle außerhalb der Reichweite von Kindern aufbewahren.

Das Werkzeug nicht überlasten

-Mit dem Werkzeug kann besser und sicherer im angegebenen Leistungsbereich gearbeitet werden.

Das richtige Werkzeug verwenden

-Kleinere Werkzeuge nicht mit Arbeiten überlasten, welche mit einem Hochleistungswerkzeug durchzuführen sind.
-Werkzeuge nicht für andere als den bestimmungsgemäßen Zweck verwenden; zum Beispiel dürfen Kreissägen nicht zum Schneiden von Ästen oder Baumstämmen verwendet werden.

Geeignete Kleidung tragen

-Keine weite Kleidung oder Schmuck tragen; diese können von beweglichen Teilen erfasst werden.
-Bei Arbeiten im Außenbereich wird rutschfestes Schuhwerk empfohlen.
-Langes Haar mit Hilfe eines Haarnetzes o.ä. schützen.

Schutzausrüstung verwenden

-Sicherheitsbrille tragen.
- Bei staubbildenden Arbeiten Gesichts- oder Staubmaske tragen.

Staubabsaugung anschließen

-Falls das Werkzeug für den Anschluss an eine Staubabsaugung oder eine Sammelanlage ausgerichtet ist, sicherstellen, dass diese angeschlossen sind und ordnungsgemäß verwendet werden.

Das Kabel nicht zweckentfremden

- Den Netzstecker niemals durch Zie-

hen am Kabel aus der Steckdose ziehen. Das Kabel von Hitze, Öl und scharfen Kanten fernhalten.

Werkstück sichern

-Das Werkstück möglichst mit Schraubzwingen oder einem Schraubstock sichern. Dies ist sicherer als das Halten mit der Hand.

Keine Selbstüberschätzung

-Jederzeit auf einen sicheren Stand achten und das Gleichgewicht halten.

Werkzeuge mit Sorgfalt pflegen

-Schneidwerkzeuge für bessere und sicherere Arbeitsleistung scharf und sauber halten.

-Anweisungen bezüglich Zubehör-Schmierung und Wechsel befolgen.

-Werkzeugkabel regelmäßig kontrollieren; beschädigte Kabel vom Kundendienst reparieren lassen.

-Verlängerungskabel regelmäßig kontrollieren und bei Beschädigungen ersetzen.

-Griffe trocken, sauber und frei von Öl und Fett halten.

Werkzeugstecker ziehen

-Bei Nichtbenutzung, vor Wartungsarbeiten und bei der Reinigung von Zubehör (z. B. Klingen, Bohrer und Schneidwerkzeuge) den Netzstecker des Werkzeugs ziehen.

Einstellwerkzeuge und Schlüssel entfernen

-Vor dem Einschalten des Werkzeugs gewohnheitsmäßig prüfen, ob alle Schlüssel und Einstellwerkzeuge entfernt wurden.

Unbeabsichtigtes Einschalten ver- meiden

-Vor Einstecken des Netzsteckers sicherstellen, dass der Schalter auf "Aus" steht.

Verlängerungskabel für den Außenbereich verwenden

-Beim Einsatz eines Werkzeugs im Freien ist ein entsprechend gekennzeichnetes Verlängerungskabel für den Außenbereich zu verwenden.

Wachsam bleiben

-Aufmerksam und konzentriert arbeiten, Vernunft walten lassen und das Werkzeug nicht bei Müdigkeit verwenden.

Auf beschädigte Teile prüfen

-Das Werkzeug vor der weiteren Verwendung prüfen, um dessen Betriebs- und Funktionsfähigkeit festzustellen.

-Kontrollieren, ob bewegliche Teile richtig justiert sind oder klemmen, ob Teile gebrochen sind, ob das Werkzeug korrekt bestückt wurde oder ob Bedingungen vorliegen, welche die Funktion des Werkzeugs beeinträchtigen.

-Sofern in dieser Gebrauchsanweisung nicht anders angegeben, müssen beschädigte Schutzabdeckungen oder andere beschädigte Teile vom autorisierten Kunden-dienst repariert oder ersetzt werden.

-Defekte Schalter sind vom autorisierten Kundendienst zu ersetzen.

-Kein Elektrowerkzeug verwenden, dessen Schalter defekt ist

Achtung

- Der Einsatz von Zubehörteilen, welche nicht in dieser Anleitung empfohlen werden, birgt Verletzungsgefahr.

Das Werkzeug von einer qualifizierten Fachkraft reparieren lassen

-Das Werkzeug entspricht den maßgeblichen Sicherheitsanforderungen. Reparaturen dürfen nur von qualifizierten Fachkräften unter

Verwendung von Originalersatzteilen ausgeführt werden. Andernfalls kann es zu beträchtlichen Gefährdungen des Bedieners kommen.

SICHERHEITSHINWEISE FÜR SÄGE- KETTENSCHÄRFER

a) Darauf achten, dass die auf der Schleifscheibe angegebene Drehzahl gleich oder höher als die Nenndrehzahl des Werkzeugs ist.
b) Darauf achten, dass die Größe der Schleifscheibe identisch mit der Nenngröße des Werkzeugs ist.
c) Schleifscheiben müssen immer entsprechend den Vorgaben des Herstellers montiert, verwendet und gelagert werden.
d) Die Schleifscheibe vor jeder Verwendung kontrollieren. Niemals beschädigte, gerissene oder alte Schleifscheiben verwenden.
e) Die Trägerplatten verwenden, falls diese mit der Schleifscheibe mitgeliefert werden.
f) Darauf achten, dass die Schleif- scheibe entsprechend den Anwei- sungen montiert wird.
g) Vor der Verwendung des Werkzeugs die Schleifscheibe für ca. 30 Sek. im Leerlauf drehen lassen. Das Werkzeug sofort ausschalten, wenn das Werkzeug stark vibriert oder sich andere Mängel zeigen.
h) Keine Reduzierhülsen oder Adapter verwenden, um Schleifscheiben mit größeren Aufnahmebohrungen passend zu machen.
i) Sicherstellen, dass das Werkzeug sicher auf einer Werkbank mon- tiert ist.
j) Darauf achten, dass während der Verwendung entstehende Funken keine Gefahren verursachen, z. B. durch Personenkontakt oder Entzünden von brennbarem Material.
k) Das Werkzeug läuft nach dem Ausschalten noch weiter. Vor dem Verlassen des Werkzeugs warten, bis

die Schleifscheibe vollständig zum Stillstand gekommen ist.

I) Netzstecker des Werkeugs ziehen. Das Werkzeug ausschalten und vollständig zum Stillstand kommen lassen, bevor Sie das Werkzeug unbeaufsichtigt hinterlassen. Bei Nichtverwendung, vor Wartung oder Werkzeugwechsel den Netzstecker ziehen.

m) Immer passendes Zubehör und Einsatzwerkzeuge für dieses Werkzeug verwenden. Der Einsatz von Zubehör oder Einsatzwerkzeugen in Verbindung mit diesem Werkzeug, welche nicht in dieser Anleitung empfohlen werden, birgt Verletzungsgefahr.

n) Auf beschädigte Teile prüfen. Das Werkzeug vor der Verwendung sorgfältig prüfen, um dessen Betriebs- und Funktionsfähigkeit festzustellen. Kontrollieren, ob bewegliche Teile fehlerhaft justiert sind oder klemmen, ob Teile gebrochen sind oder ob Bedingungen vorliegen, welche die Funktion des Werkzeugs beeinträchtigen. Beschädigte Schutzvorrichtungen oder andere defekte Teile wie vorgeschrieben reparieren oder auswechseln lassen.

o) Das Werkzeug niemals transportieren oder betreiben, wenn nicht alle Schutzvorrichtungen montiert und voll funktionsfähig sind. Die Schutzvorrichtungen gewährleisten einen Betrieb des Werkzeugs mit höchstmöglicher Sicherheit.

p) Die Hände von der Schleifscheibe fernhalten. Die Schleifscheibe ist scharf. Der Kontakt mit der Schleifscheibe kann zu schweren Verletzungen führen.

q) Immer die Kettenklemme verwenden. Eine gesicherte Kette verhindert ein Verrutschen und führt zu besseren Ergebnissen.

RESTRISIKEN

Trotz Anwendung der maßgeblichen Sicherheitsvorschriften und Nutzung von Sicherheitsvorrichtungen können bestimmte Restrisiken nicht vermieden werden. Dazu gehören:

• Schädigung des Gehörs, wenn kein Gehörschutz getragen wird.
• Unfallgefahr durch nicht abgedeckte Bereiche der rotierenden Schleifscheibe.
• Gefahr durch herausgeschleuderte Teile einer beschädigten Schleifscheibe.
• Gefahr durch weggeschleuderte Werkstücke und Werkstückteile.
• Gesundheitsgefahren durch Einatmen von während der Arbeit entstehenden Stäuben.

ZUSÄTZLICHE SICHERHEITSHIN- WEISE ZU GEFAHREN DURCH VIB- RATION

a) Die deklarierten Schwingungsdaten beziehen sich auf die hauptsächlichen Anwendungen des Gerätes, wobei die Schwingungsdaten bei anderen Anwendungen des Gerätes oder ungenügender Wartung abweichen können. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
b) Zum Schutz des Anwenders vor den Auswirkungen von Schwingungen sollten zusätzliche Sicherheitsmaßnahmen ergriffen werden. Das Gerät sowie Zubehörteile warten, die Hände warm halten, und Arbeitsabläufe und -perioden organisieren.

Sägekettenparameter

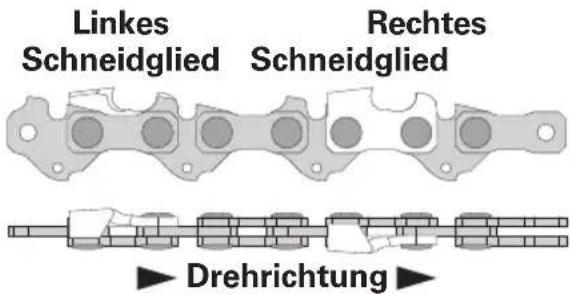

Eine Sägekette besteht aus sich wiederholenden Segmenten. Ein komplettes Segment ist unten abgebildet. Es besteht aus einem linken Schneidglied, gefolgt von einem Verbindungsglied, und einem rechten Schneidglied, gefolgt von einem Verbindungsglied. Jedes Schneid- oder Verbindungsglied ist mit einem Führungsglied verbunden, welches die Kette auf dem Sägeschwert hält.

Links Schneidglied Rechtes Schneidglied Drehrichtung

Jedes Schneidglied weist einen Schnittwinkel A und einen Dachschneidewinkel B auf. Beide Winkel können am Sägekettenschärfer eingestellt werden. Der Tiefenanschlag C wird von Hand nachgefeilt.

Links Schneidglied

A		SchnittwinkelSchnittwinkel
B		DachschneidewinkelSchärfwinkel
C		TiefenanschlagVon Hand gefeilt

Rechtes Schneidglied

A		SchnittwinkelSchnittwinkel
B		DachschneidewinkelSchärfwinkel
C		TiefenanschlagVon Hand gefeilt

In der Bedienungsanleitung Ihrer Kettensäge nachsehen, um die richtigen Schleifwinkel herauszufinden.

Für die meisten Ketten muss der Schnittwinkel A (eingestellt an der Schnittwinkelskala 14) zwischen 50°-60° liegen, und der Dachschneidewinkel B (eingestellt an der Winkelskala der Spannvorrichtung 9) muss zwischen 30°-35° liegen.

Tiefenanschlag

Nach dem Schärfen der Schneidglieder darauf achten, dass der Tiefenanschlagabstand eingehalten wird. Der Tiefenanschlag muss niedriger als die Schneidglieder sein. Hinweise zum Tiefenanschlag der Sägekette finden Sie in den Spezifikationen der Sägekette. Falls erforderlich, den Tiefenanschlag mit Hilfe einer Feile mit Feilenführung nachfeilen (nicht im Lieferumfang). Für die meisten Sägeketten liegt der Tiefenanschlag C bei 0,64 mm - 1,28 mm oder 0,025" - 0,050". Mit Hilfe der Anzeigevorrichtung den Tiefenanschlag prüfen.

Wenn der Tiefenanschlag C auf gleicher Höhe mit der Anzeigevorrichtung auf dem Führungsglied liegt, ist die Sägekette verschlissen und kann nicht mehr nachgeschärft werden:

Schleifbar NICHT schleifbar

Vorbereitung des Werkzeugs

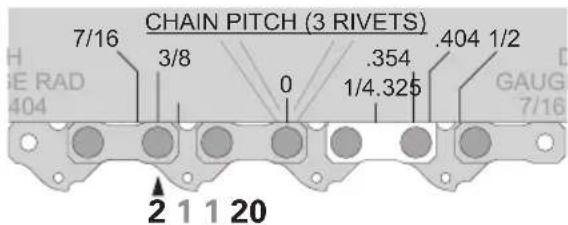

Zur Feststellung des Sägekettentyps die Anzeigevorrichtung mit ihrer 0-Markierung mittig auf einen Niet der Sägekette legen. Der Sägekettentyp kann auf der Indexmarkierung entweder zwei Niete nach rechts oder nach links abgelesen werden:

CHAIN PITCH (3 RIVETS) 7/16 3/8 0 .354 1/4.325 .404 1/2 HAUG 7/16 2 1 1 20

Das obige Beispiel stimmt mit der linken Markierung überein und zeigt somit eine 3/8"-Kette an. Die Anzeigevorrichtung zeigt auch die entsprechende Schleifscheibenstärke an:

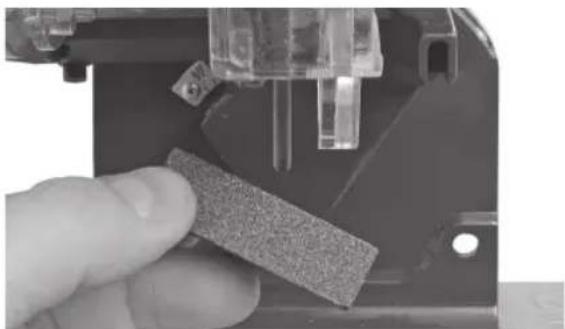

Prüfen, ob die richtige Schleifscheibe montiert ist. Falls erforderlich, die Schleifscheibe mit Hilfe des Zurichtsteins mit der glatten Rundung der Anzeigevorrichtung versehen.

Wenn eine andere Schleifscheibe montiert werden muss, die Anweisungen unter "Schleifscheibenwechsel" beachten.

Produktübersicht

1 Motor
2 Schleifkopf
3 Griff
4 Späneschutz
5 Kettenstopperschraube
6 Kettenstopper
7 Spannvorrichtung
8 Kettenfeststellhebel
9 Winkelskala Spannvorrichtung
10 Feststeller Spannvorrichtung
11 EIN-/AUS-Schalter
12 Schnitttiefenschraube
13 Schnittwinkelfeststeller
14 Schnittwinkelskala
15 Schleifscheibe
16 Maschinengestell
17 Tischmontage
18 Kettenführungsschiene

Bestimmungsgemäße Verwendung

Das Werkzeug ist zum Schärfen von unter Technische Daten angegebenen Sägeketten vorgesehen.

Jegliche anderweitige Verwendung oder Veränderung der Maschine wird als unsachgemäße Verwendung betrachtet und kann erhebliche Gefahren verursachen.

Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

Einsatz der Maschine

Vorsicht! Darauf achten, dass die Schleifscheibe eine glatte, runde Form aufweist.

1. Die Schritte S1 - S8 ausführen.
2. Den Schleifkopf 2 anheben.
3. Zum Einschalten des Werkzeugs die grüne Taste I (ein) 11 betätigen.
4. Warten, bis die Schleifscheibe ihre maximale Drehzahl erreicht hat.
5. Den Schleifkopf 2 langsam absenken und das erste rechte Schneidglied schärfen.
6. Den Schleifkopf 2 anheben.
7. Den Kettenfeststellhebel 8 lösen, und die Kette soweit ziehen, bis das nächste rechte Schneidglied erscheint (alle zwei Schneidglieder).
8. Die Kette nach links gegen den Kettenstopper 6 ziehen, und den Kettenfeststellhebel 8 anziehen. Den Schleifkopf 2 langsam absenken, und die verbleibenden rechten Schneidglieder mit dieser Einstellung schärfen.
9. Nachdem alle rechten Schneidglieder geschärft worden sind, die rote Taste O (aus) 11 betätigen, um das Werkzeug auszuschalten.
10. Zum Schärfen der linken Schneidglieder die Schritte S3 - S8 ausführen. Zuvor den Dachschneidewinkel B an der Spannvorrichtung in entgegengesetzter Richtung auf den gleichen Wert einstellen.
11. Um die linken Schneidglieder zu schärfen, die Schritte 2. - 9. dieser Bedienungsanleitung ausführen.

Einbau 1 Das Maschinengestell 16 auf einer ebenen und stabilen Arbeitsfläche montieren. Dazu den Schraubensatz für die Tischmontage verwenden: Schrauben M8x100, Unterlegscheiben und Muttern.

2 Den Schleifkopf 2 am Maschinengestell 16 montieren; dazu den Schraubensatz Schnittwinkel verwenden: Schraube M8x50, Unterlegscheibe und Schnittwinkelfeststeller.

S1

Kettenstopper anheben

52 Den Kettenstopper 6 der Spannvorrichtung 7 anheben.

Vorsicht! Sicherstellen, dass das Gerät ausgeschaltet und letzstecker gezogen ist.

Dachschneidewinkel / B einstellen

Den Feststeller der Spannvorrichtung 10 lösen und den gewünschten Dachschneidewinkel an der Winkelskala der Spannvorrichtung 9 einstellen. Den Feststeller der Spannvorrichtung 10 festziehen.

S5

Kettenstopper absenken

Den Kettenstopper 6 absenken, und die Sägekette nach rechts ziehen, bis ein rechtes Schneidglied mittig in der Spannvorrichtung 7 liegt. Die Sägekette nach links ziehen, bis das Schneidglied am Kettenstopper 6 einrastet.

S7

Kette arretieren

Wenn der richtige Abstand an der Kettenstopperschraube 5 eingestellt ist, diesen mit der Kontermutter arretieren. Um die Kette zu sperren, den Kettenfeststellhebel 8 anziehen.

Schnittwinkel / A einstellen

Den Schnittwinkelfeststeller 13 lösen und den gewünschten Schnittwinkel an der Schnittwinkelskala 14 einstellen. Den Schnittwinkelfeststeller 13 anziehen.

Kette einlegen S4S3 Sägekette i

Kette einlegen

S453 Sägekette in die Kettenführungsschiene 18 einlegen. Die Drehrichtung ist von links nach rechts.

Vorsicht! Die Sägekette ist scharf. Schutzhandschuhe tragen.

S6

Schleifscheibe absenken

Die Schleifscheibe 15 vorsichtig hinter einem rechten Schneidglied absenken. Mit Hilfe der Kettenstopperschraube 5 den erforderlichen Abstand zwischen Schneidglied und Schleifscheibe 15 einstellen.

S8

Schnitttiefe einstellen

Bei abgesenkter Schleifscheibe die erforderliche Schnitttiefe an der Schnitttiefeneinstellschraube 12 einstellen und mit der Kontermutter arretieren.

3

Den Griff am Schleifkopf 2 montieren.

4

Den Netzstecker in eine geeignete Steckdose einstecken.

Schleifscheibenwechsel

Vorsicht! Sicherstellen, dass die Maschine ausgeschaltet und der Netzstecker gezogen ist.

1 2 3

Mit dem 4-mm-Innensechskantschlüssel die drei Schrauben lösen, welche den Spanschutz halten, und den Spanschutz nach unten abnehmen.

Den Scheibenflansch mit der Unterlegscheibe und dem Bolzen wieder montieren.

Mit dem 5-mm-Innensechskantschlüssel die Schraube lösen, welche die Schleifscheibe hält, und die Schleifscheibe nach unten abnehmen.

Mit dem 5-mm-Innensechskant-schlüssel die Schraube anziehen, welche die Schleifscheibe hält.

Eine neue Schleifscheibe auf die Spindel des Kettenschärfers aufsetzen.

Mit dem 4-mm-Innensechskantschlüssel den Spanschutz an den drei Montagestellen wieder anschrauben.

Pflege und Wartung

Vorsicht! Sicherstellen, dass die Maschine ausgeschaltet und der Netzstecker gezogen ist.

• Die Maschine immer sauber und trocken halten und vor Öl oder Fett schützen.
• Zum Schutz der Augen und Hände während der Reinigung eine Schutzbrille und Schutzhandschuhe tragen.
• Für eine sichere und sachgemäße Verwendung das Gerät und die Belüftungsschlitze immer sauber halten.
• Regelmäßig auf erkennbare Mängel und/oder beschädigte Teile kontrollieren.
• Alle Befestigungen regelmäßig kontrollieren. Diese können sich in Folge der Vibrationen mit der Zeit lösen.
• Das meistbelastete Teil ist die Schleifscheibe. Die Schleifscheibe regelmäßig kontrollieren. Wenn die Schleifscheibe verschlissen oder stumpf ist, muss sie umgehend ersetzt werden.
• Verschlissene oder beschädigte Teile austauschen.
• Wenn das Maschinengehäuse gereinigt werden muss, dieses mit einer Bürste oder einem weichen, feuchten Tuch abwischen. Ein mildes Reinigungsmittel kann verwendet werden, jedoch kein Alkohol, Benzin oder andere Reinigungsmittel.
• Auf keinen Fall ätzende Reinigungsmittel zum Reinigen von Kunststoffteilen verwenden.
• Alle beweglichen Teile regelmäßig schmieren.
• Die Maschine an einem trockenen Platz außerhalb der Reichweite von Kindern aufbewahren.

Gefahr! Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dessen technischen Kundendienst oder von einer ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

Fehlerbehebung

Vorsicht! Sicherstellen, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist. Immer Schutzhandschuhe tragen.

Problem Mögliche Ursache Lösung

Der Motor läuft nicht	Das Werkzeug ist nicht korrekt am Netz ange- schlossen.	Das Werkzeug an eine geeigne- te Steckdose anschließen.
	Gerät ausgeschaltet Gerät einschalten
Werkzeug vib- riert stark	Der Kettenschärfer ist nicht fachgerecht mon- tiert	Den Kettenschärfer auf einer ebenen und stabilen Oberfläche fachgerecht montieren
	Der Arm ist nicht fach- gerecht am Maschinengestell montiert	Den Arm fachgerecht am Ma- schinengestell montieren
	Die Spannvorrichtung ist nicht fachgerecht am Maschinengestell montiert	Die Spannvorrichtung fach- gerecht am Maschinengestell montieren
	Die Schleifscheibe ist nicht fachgerecht mon- tiert	Die Schleifscheibe fachgerecht montieren

Technische Daten

Typ FQ-SKS235

Nennspannung 230 V~ / 50 Hz
Nennleistung S1: 235 W
Leerlaufdrehzahl n0	3000/min
Schleifscheibenspindel ø 22 mm
Schleifscheibe Außen- ø max. 145 mm
Schleifscheibenstärke 3,2 mm
Einstellbereich Dachschneidewinkel + 40° bis - 40°
Einstellbereich Schnittwinkel 90° bis 40°
Schärfbare Kettentypen 1/4" - 0,325" - 3/8" - 0,404" - 3/4"
Schutzklasse I
Nettogewicht 5,8 kg
Schalldruckpegel LpA	68,3 dB(A) /Messunsicherheitsfaktor K = 3 dB(A)
Schallleistungspegel LWA	81,3 dB(A) /Messunsicherheitsfaktor K = 3 dB(A)

Max. Schwingungsemission ( a_h ) 3,05 m/s ^2 Messunsicherheitsfaktor K = 1,5 m/s ^2

Die angegebenen Werte gelten für eine Nennspannung U von 230 V. Bei niedrigeren Spannungswerten und Modellen für bestimmte Länder können diese Werte abweichen.

Bitte die Artikelnummer auf dem Typenschild der Maschine beachten. Die Markennamen der einzelnen Maschinen können variieren.

Vibration

Der angegebene Vibrationsgesamtwert wurde unter Anwendung eines Standardtestverfahrens gemessen und kann zu Vergleichszwecken mit anderen Werkzeugen verwendet werden.

Der angegebene Vibrationsgesamtwert kann auch für eine vorläufige Einschätzung der Belastung herangezogen werden.

Vorsicht! Die Schwingungsemission kann beim tatsächlichen Gebrauch abhängig von den jeweiligen Einsatzbedingungen vom angegebenen Gesamtwert abweichen.

Konformitätserklärung

CE Wir erklären, dass das unter Technische Daten beschriebene Produkt:

Sägekettenschärfer 235 W FQ-SKS 235

Hergestellt für:

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Deutschland

in der Ausführung folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG RoHS-Richtlinie 2011/65/EG EMV-Richtlinie 2014/30/EU

und folgenden anwendbaren harmonisierten Normen entspricht:

EN 61029-1:2009+A11 EN 61029-2-10:2010 EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2014 EN 61000-3-3:2014

Die Konformität mit der Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen wird durch das Konformitätsbewertungsverfahren gemäß Anhang VI und Richtlinie 2005/88/EG bestätigt.

Gemessener Schallleistungspegel: 81,3 dB(A)

A. Judas Faul

Andreas Back Leitung Qualitätsmanagement, Umwelt & CSR Bevollmächtigter für die Zusammenstellung der technischen Unterlagen

Bornheim, der 12.09.2016

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Deutschland

Entsorgung

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Diese Geräte sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.

Merci !

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Allemagne

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Allemagne

Élimination

Technische gegevens 61

Geluid 61

Bornheim, 12.09.2016

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Duitsland

Afvalverwerking

Bornheim, 12.09.2016

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim/Tyskland

Avfallshantering

Bornheim, 12.09.2016

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Německo

Likvidace

Bornheim, 12.09.2016

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Nemecko

Likvidácia

Bornheim, 12.09.2016

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germania

Eliminarea ca deşeu

Bornheim, 12.09.2016

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germany

Disposal
