Typ av produkt	Kedjeslipmaskin
Varumärke	For_Q
Modell	FQ-SKS 235
Märkspänning	230 V~ / 50 Hz
Märkeffekt	235 W (S1)
Tomgångshastighet	3000 /min
Slipskivans ytterdiameter	max. 145 mm
Slipskivans tjocklek	3,2 mm
Slipskivans hål	22 mm
Typer av kedjor som kan slipas	1/4 tum, 0,325 tum, 3/8 tum, 0,404 tum, 3/4 tum
Justering av övre vinkel	+40° till -40°
Justering av skärvinkel	90° till 40°
Nettovikt	5,8 kg
Ljudtrycksnivå	68,3 dB(A) (K=3 dB)
Ljudeffektsnivå	81,3 dB(A) (K=3 dB)
Maximal vibrationsemission	3,05 m/s² (K=1,5 m/s²)
Skyddsklass	I
Avsedd användning	Slipning av kedjor för motorsåg
Underhåll och rengöring	Rengör med en mjuk fuktig trasa, smörj rörliga delar, kontrollera slipskivan regelbundet
Säkerhet	Använd skyddsglasögon, hörselskydd, dammskyddsmask, handskar; koppla bort före underhåll
Reservdelar och reparerbarhet	Slipskiva kan bytas; reparationer endast av kvalificerad personal
Medföljande tillbehör	Bord, huvud, handtag, diamant, insexnycklar 4 och 5 mm, monteringssats för skärvinkel, monteringssats för bord, indikator

Vanliga frågor - FQ-SKS 235 For_Q

Hur installerar jag slipmaskinen FQ-SKS 235?

Placera maskinens bas på en plan och stabil yta, fäst den med monteringssatsen för bordet (skruvar M8x100, brickor, muttrar). Installera maskinhuvudet på basen med monteringssatsen för skärvinkel (skruvar M8x50, brickor, låsknapp). Montera handtaget på huvudet, anslut sedan strömkabeln.

Hur justerar jag skärvinkel och övre vinkel?

För övre vinkel (B), lossa låsknappen för skruvstycket (10) och ställ in på skalan (9) mellan +40° och -40°. För skärvinkel (A), lossa låsknappen för skärvinkel (13) och ställ in på skalan (14) mellan 90° och 40°. Dra åt knapparna efter justering.

Hur byter jag slipskivan?

Koppla bort maskinen. Använd insexnyckel 4 mm för att ta bort de tre skruvarna på skyddsplåten och ta bort den. Med insexnyckel 5 mm, ta bort skruven som håller slipskivan och ta bort den gamla slipskivan. Placera den nya slipskivan på spindeln, dra åt skruven, sätt sedan tillbaka skyddsplåten och dess skruvar.

Vilka är de viktigaste säkerhetsanvisningarna?

Använd alltid skyddsglasögon, hörselskydd, dammskyddsmask och skyddshandskar. Se till att slipskivan är i gott skick, att maskinen är ordentligt fastsatt i arbetsbänken, och använd den inte i närvaro av brandfarliga vätskor. Koppla alltid bort maskinen före underhåll.

Hur slipar jag en kedja med denna slipmaskin?

Lyft kedjestoppet, för in kedjan i kedjestyrningen (vridriktning vänster till höger). Justera övre vinkel och skärvinkel. Sänk slipskivan bakom en rät skärlänk, justera skärdjupet med skruven (12). Sänk långsamt huvudet för att slipa. Upprepa för alla räta skärlänkar, vänd sedan vinkeln för de vänstra skärlänkarna.

Vad gör jag om motorn inte startar?

Kontrollera att maskinen är korrekt ansluten till ett lämpligt vägguttag. Se till att strömförsörjningen är aktiv. Om problemet kvarstår, kontakta en godkänd serviceverkstad.

Hur underhåller jag slipmaskinen?

Håll maskinen ren och torr. Rengör den med en mjuk, fuktig trasa (inga alkohol- eller petroleumprodukter). Smörj regelbundet alla rörliga delar. Kontrollera med jämna mellanrum fästena eftersom de kan lossna på grund av vibrationer. Inspektera slipskivan regelbundet och byt ut den om den är sliten.

Vilka typer av kedjor kan jag slipa?

Slipmaskinen kan slipa kedjor med följande delningar: 1/4 tum, 0,325 tum, 3/8 tum, 0,404 tum och 3/4 tum. Använd den medföljande indikatorn för att bestämma din kedjas exakta delning.

Hur kontrollerar jag kedjans djupmått?

Använd den medföljande indikatorn. Placera centrummärket 0 ovanför en nit på kedjan. Läs av kedjetypen på indexmärket. Djupmåttet ska vara lägre än skärlänkarna (vanligtvis 0,64-1,28 mm). Om djupmåttet är i samma nivå som indikatorn är kedjan sliten och kan inte slipas längre.

Hur rengör jag slipmaskinen?

Se till att maskinen är urkopplad. Använd en borste eller mjuk fuktig trasa för att torka av höljet. Ett milt rengöringsmedel kan användas, men undvik produkter som innehåller alkohol, petroleum eller frätande ämnen. Rengör inte plastdelar med starka medel.

BRUKSANVISNING FQ-SKS 235 For_Q

Vi är säkra på att den här maskinen kommer att överträffa dina förväntningar och önskar dig mycket nöje med användningen.

Läs hela handboken och se till att följa säkerhetsinstruktionerna.

Leveransomfång

1x Maskinbas

1x Maskinhuvud

1x Handtag

1x Slipsten,

4 mm/5 mm inexxnyckel

1x Skärvinkel, skruvsats

1x Bordsfäste, skruvsats

1x Indikator

Om någon del skulle saknas eller vara skadad ska du kontakta din Hornbachbutik.

Innehållsförteckning

Leveransomfång 65

Symbolförklaring 65

Säkerhetsinstruktioner 66

Sågkedjeparametrar 70

Maskinförberedelse 71

Produktöversikt 72

Avsedd användning 72

Använda maskinen 72

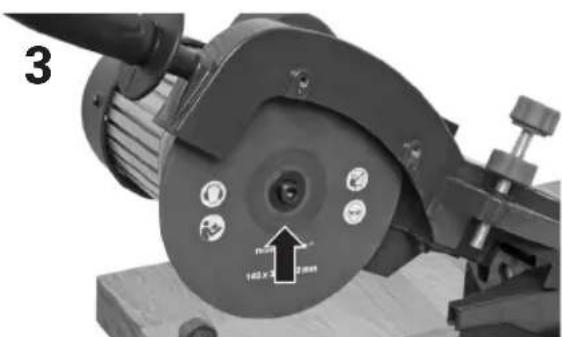

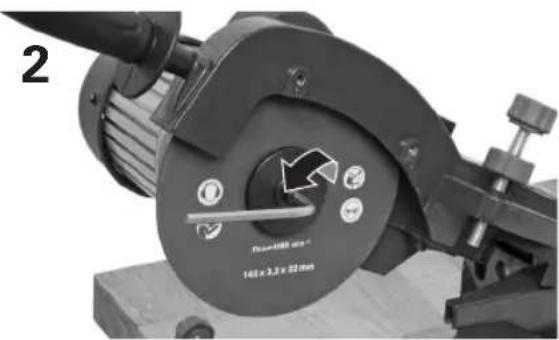

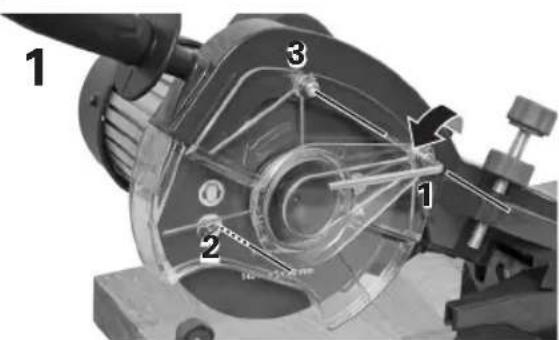

Byte av slipskiva 74

Skötsel & underhåll 75

Felsökning 76

Tekniska data 77

Buller 77

Intyg om överensstämmelse 78

Avfallshantering 79

Symbolförklaring

Läs handboken noga och spara den för framtida bruk.

Varning för olyckor som kan medföra personskador och all-varliga skador på utrustning.

Använd skyddsglasögon för att förhindra ögonskador.

Använd hörselskydd för att förhindra hörselskador.

Använd ansiktsmask för att skydda andningsorganen.

Bär skyddshandskar ör att skydda händerna.

Säkerhetsinstruktioner

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELVERKTYG

WARNING! Vid användning av el-verktyg ska alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, el-stöt och personskador, däribland följande:

Läs alla instruktioner innan du börjar arbeta med produkten och spara dessa instruktioner.

Säker användning

-Håll arbetsområdet städat.

-Röriga arbetsområden och bänkar inbjuder till skador.

Var uppmärksam på arbetsmiljön

-Utsätt inte verktygen för regn.

-Använd inte verktygen på fuktiga eller våta platser.

-Håll arbetsområdet väl belyst.

-Använd inte verktyg i närheten av lättantändliga vätskor eller gaser.

Skydd mot el-stöt

-Undvik kroppskontakt med jordade ytor (t.ex. rör, element, spisar och kylskåp).

Håll andra personer på avständ

-Låt inte personer, särskilt inte barn, som inte är involverade i arbetet röra verktyget eller förlängningssladden och håll dem på avständ från arbetsområdet.

Förvara verktyg som inte används

- - Om verktygen inte används ska de förvaras på torr, låst plats, utom räckhåll för barn.

Tvinga inte verktyget

-Det utför arbetet på ett bättre och säkrare sätt vid den hastighet som det är avsett att arbeta på.

Använd rätt verktyg

-Tvinga inte små verktyg att utföra arbetet i stället för ett kraftigare verktyg.

-Använd inte verktyg för syften som de inte är avsedda för. Använd till exempel inte cirkelsågar för att kapa trädgrenar eller timmer.

Klä dig korrekt

• Använd inte löst sittande kläder eller smycken, de kan fastna i rörliga delar.
  -Halksäkra skor rekommenderas vid arbete utomhus.
  -Använd hårskydd vid långt här.

Använd personskyddsutrustning

-Använd skyddsglasögon.

-Använd ansikts- eller dammask om arbetet du utför skapar damm.

Anslut verktyget till dammsugare

-Om verktyget är avsett att anslutas till dammsugare och uppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt.

Använd inte sladden på fel sätt

-Ryck aldrig i sladden för att koppla från den från el-uttaget. Håll undan sladden från värme, olja och vassa kanter.

Spänn fast arbetsstycket.

-Använd om möjligt klämmor eller skruvtving för att hålla fast arbetet. Det är säkrare än att använda händerna.

Sträck dig inte

-Se till att du står stadigt och alltid har bra balans.

Sköt om verktygen

-Håll skärverktyg vassa och rena för bättre och säkrare prestanda.

-Följ instruktionerna för smörjning och rengöring av tillbehör.

-Inspektera regelbundet verktygets sladd och låt reparera den hos en auktoriserad serviceverkstad om den är skadad.

- Inspektera regelbundet förlängningssladdar och byt om de är ska-dade.

-Håll handtagen torra, rena och fri från olja och fett.

Koppla från verktygen

-Koppla från verktygen från strömförsörjningen när de inte används, före service och vid rengöring av tillbehör som exempelvis kapskivor, bits och sågklingor.

Ta bort justeringsnycklar och skruvnycklar

-Gör det till en vana att kontrollera att justeringsnycklar och skruvnycklar har tagits bort från verktyget innan det startas.

-Kontrollera att brytaren står i "off"-position när kontakten sätts i.

Använd förlängningskablar avsedda för utomhusbruk

-Om verktyget används utomhus, använd endast förlängningskablar avsedda för användning utomhus och som är märkta för detta.

Var uppmärksam

- Titta på det du gör, använd sunt förnuft och arbeta inte med verktyget när du är trött.

Kontrollera skadade delar

-Före fortsatt användning av verktyget ska det kontrolleras så att det fungerar korrekt och utför det avsedda arbetet.

-Kontrollera uppriktningen av rörliga delar, fastsättning av rörliga delar, brott på delar och andra tillständ som kan påverka verktygets

funktion.

-Ett skydd eller annan del som är skadad ska repareras eller bytas av ett auktoriserat servicecenter om inte annat anges i denna instruktionsmanual.

-Låt byta defekta brytare hos ett auktoriserat servicecenter.

-Använd inte verktyget om brytaren inte startar eller stänger av det.

Varning

- WARNING: Användning av andra tillbehör än de som rekommenderas i denna instruktionsmanual kan utgöra en risk för person-skador.

Låt kompetent personal reparera verktyget.

-El-verktyget uppfyller de gällande säkerhetsbestämmelser. Repara-tioner får endast utföras av kom-petent personal och genom att an-vända originalreservdelar, annars kan det leda till allvarlig fara för an-vändaren.

SÄKERHETSVARNINGAR FÖR KED-JESLIP

a) Kontrollera att varvtalet som anges på slipskivan är samma eller snabbare än verktygets nominella varvtal.

b) Kontrollera att måtten på slipski- van är identisk med de nominella måtten för verktyget.

c) Sliptrissor måste alltid monteras, användas och förvaras i enlighet med tillverkarens instruktioner.

d) Kontrollera alltid slipskivan före användning. Använd aldrig skada-de, spruckna eller gamla slipskivor.

e) Var noga att använda foderlagren om de medföljer till slipskivan.

f) Kontrollera att slipskivan är monterad enligt instruktionerna.

g) Innan verktyget används ska trissan köras på tomgång i ungefär 30

sekunder. Stoppa genast verktyget om det vibrerar kraftigt eller andra fel blir tydliga.

h) Använd inte separata reducerhylsor eller adaptrar för att sliptrissor med stora hål ska passa.

i) Kontrollera att verktyget är ordentligt fäst i arbetsbänken.

j) Var försiktig så att gnistor som alstras under användningen inte or-sakar någon fara, t.ex. genom att träffa personer eller antända lätt-antändligt material.

k) Verktyget fortsätter köra efter att det har stängts av. Vänta tills slip-skivan har stannat helt innan du lämnar verktyget.

I) Koppla från verktyget från strömförsörjningen. Stäng av och vänta på att verktyget ska stanna helt innan det lämnas utan uppsikt. Ta ur kontakten till verktyget när det inte används, före service eller byte av tillbehör.

m) Använd alltid rätt tillbehör till verktyget. Användning av andra tillbehör eller annan driftsprestan- da än vad som rekommenderas i denna instruktionsbok kan utgöra en risk för personskador.

n) Kontrollera för skadade delar. Kontrollera verktyget noga för skador för att säkerställa att det fungerar korrekt och utför avsedd funktion. Kontrollera för felaktig inställning och rörliga delar som har kärvat, brott på delar och andra tillständ som kan påverka dess funktion. Låt reparera skadade skydd eller andra defekta delar eller byt dem enligt instruktionerna.

o) Transportera eller kör inte verktyget utan alla skydd på plats och i perfekt arbetstillständ. Skydden ser till att verktyget kan användas så säkert som möjligt.

p) Håll händerna på avständ från slipskivan. Slipskivan är vass. Kontakt med slipskivan kan orsaka all-

varliga personskador.

q) Använd alltid kedjeklämman. En kedja som är fastspänd förhindras glida, vilket ger bättre resultat.

RESTRISKER

Trots att gällande säkerhetsbestämmelser har tillämpats och användningen av säkerhetsanordningar kan vissa restrisker inte undvikas. Dessa är:

• Försämrad hörsel om man inte använder hörselskydd.
• Risk för olycksfall som orsakas av delar av slipskivan som inte är övertäckta.
• Risk för att delar av skadade sliptrissor slungas ut.
• Risk för utkastade arbetsstycken och delar av arbetsstycket.
• Hälsorisker orsakade av inandning av damm som bildats under arbetet.

EXTRA SÄKERHETSANVISNINGAR FÖR RISKER PÅ GRUND AV VIBRATIONER

a) Deklarerade vibrationsdata avser maskinens angivna funktioner, värdena kan dock avvika vid annan användning eller vid bristande underhåll. Sådana förhållanden kan leda till att vibrationsnivån för ett helt arbetspass blir betydligt högre.
b) Ytterligare säkerhetsåtgärder ska vidtas för att skydda användaren mot vibrationsskador. Underhåll maskinen och dess tillbehör, håll händerna varma, organisera arbetet och arbetstiderna.

SV 69

Sågkedjeparametrar

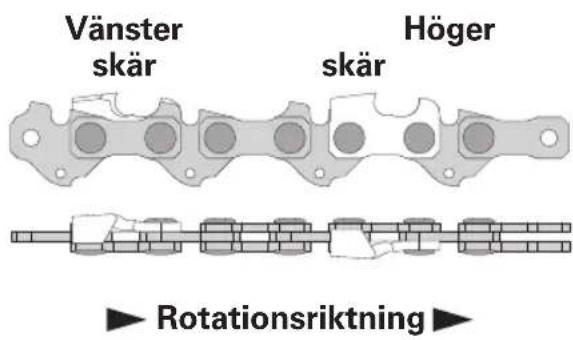

En sågkedja är tillverkad av upprepade segment. Ett fullständigt segment visas nedan, det består av ett vänsterskär följt av en länk och ett högerskär följt av en länk. Varje skär eller länk är sammankopplade med ett styrelement som håller kedjan mot bladet:

Vänster skär Höger skär Rotationsriktning

Varje skär består av en skärvinkel A och en toplattvinkel B. Båda dessa vinklar kan ställas in på kedjeslipen. Djupmätaren C ställs in för hand.

Vänsterskär

A		SkärvinkelSkärvinkel
B		Topplattans vinkelSkruvstädets vinkel
C		DjupmätareFilas för hand

Högerskär

A		SkärvinkelSkärvinkel
B		Topplattans vinkelSkruvstädets vinkel
C		DjupmätareFilas för hand

Kontrollera kedjesågens användarmanual för att ta reda på korrekt slipvinklar.

För de flesta kedjor ska skärvinkeln A (ställs in på skärvinkelskalan 14) vara mellan 50°–60° och topplattans vinkel B (ställs in på skruvstädets skala 9), ska vara mellan 30°-35°.

Djupmätare

När alla skären har slipats, kontrollera att djupmåttet stämmer. Djupmåttet måste vara lägre än skären. Kontrollera djupmåttet på kedjan i sågkedjespecifikationerna. Fila vid behov djupmåttet med en fil med filguide (medföljer ej).

För de flesta kedjor ska djupmättet vara 0,025 tum-0,050 tum eller 0,64 mm-1,28 mm.

Använd indikatorn för att kontrollera djupmåttet:

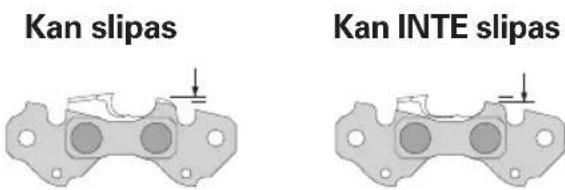

Sågkedjan är utsliten och kan inte slipas om djupmättet C är på samma nivå som indikatorn på guide-elementet:

Kan slipas Kan INTE slipas

Maskinförberedelse

Ta reda på typ av sågkedja genom att placera indikatorn med 0-markeringen centrerat ovanför niten på sågkedjan. Typ av sågkedja kan avläsas på indexmarkeringen antingen två nitar åt vänster eller höger:

CHAIN PITCH (3 RIVETS) 7/16 3/8 0 .354 1/4.325 .404 1/2 HA SE RAD 404 GAUG 7/16 2 1 1 20

Exemplet ovan stämmer vänster markör och indikerar en 3/8 tums kedja.

Indikatorn visar även motsvarande tjocklek på slipskivan:

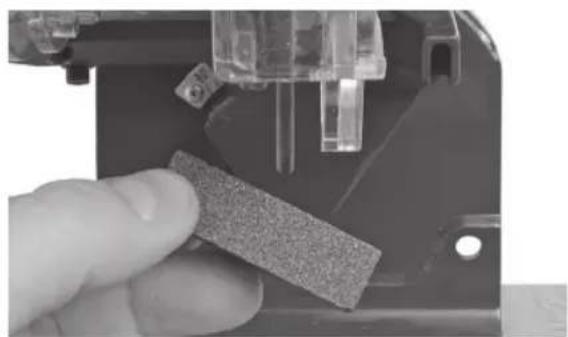

Kontrollera om rätt slipskiva har monterats. Använd vid behov slipstenen för att ge slipskivan en mjukt rund form på indikatorn.

Om en annan slipskiva måste monteras, följ instruktionerna i "Byte av slipskiva".

Produktöversikt

1 Motor
2 Maskinhuvud
3 Handtag
4 Skydd
5 Kedjestoppskruv
6 Kedjestopp
7 Skruvstäd
8 Kedjelåsspak
9 Skruvstädsvinkelskala
10 Skruvstädslåsvred
11 Strömbrytare
12 Skärdjupsskruv
13 Skärvinkellåsvred
14 Skärvinkelskala
15 Slipskiva
16 Maskinstativ
17 Bordsfäste
18 Kedjestång

Avsedd användning

Maskinen är avsedd för slipning av kedjesågskedjor som anges under tekniska data.

All annan användning eller modifiering av maskinen beaktas som icke avsedd användning och kan orsaka avsevärda skador.

Maskinen är inte avsedd för kommer- siell användning.

Använda maskinen

Försiktig! Kontrollera att slip- skivan har en mjuk rund

form.

1. Utför stegen S1–S8.
2. Höj upp maskinhuvudet 2.
3. Tryck på den gröna knappen I (till) 11 för att starta maskinen.
4. Vänta tills slipskivan har nätt maximal hastighet.
5. Sänk sakta ner maskinhuvudet 2 och slipa det första högra skäret.
6. Höj upp maskinhuvudet 2.
7. Lossa kedjelåsspaken 8 och dra i kedjan tills nästa högra skär blir synligt (vartannat skär).
8. Dra kedjan åt vänster mot kedjestoppet 6 och spänn kedjelåsspaken 8. Sänk sakta ner maskinhuvudet 2 och slipa återstående högerskär med denna justering.
9. När alla högerskär har slipats, tryck på den röda knappen O (från) 11 för att stänga av maskinen.
10. Slipa vänsterskären genom att utföra instruktionerna S3-S8, men ställ in toplattans vinkel B på skruvstädet i motsatt riktning.
11. Utför stegen 2–9 för att slipa vänsterskären.

1 Installation Montera maskinstativet 16 på en jämn och stabil arbetsyta, använd bordsfästesskruvsatsen: M8x100 skruvar brickor och muttrar.

2 Montera maskinhuvudet 2 på maskinstativet 16 med skärvinkelskruvsatsen: M8x50 skruv, bricka och skärvinkel-låsvred.

Höj upp kedjestoppet S1 S2 upp kedjestoppet 6 på ma- skinens skruvstäd 7.

Försiktig! Se till att maskinen är avstängd och elkabeln frånkopplad.

Ställ in topplattans vinkel/B

Lossa skruvstädets läsvred 10 och ställ in önskad toplattvinkel på skruvstädsvinkelskalan 9. Dra åt skruvstädets läsvred 10.

Ställa in skärvinkel/A

Lossa skärvinkellåsvredet 13 och ställ in önskad skärvinkel på skärvinkelskalan 14. Dra åt skärvinkellåsvredet 13.

Sätta i kedjan

S453. Sätt i sågkedjan i kedjestången 18. Rotationsriktningen är från vänster till höger.

Försiktig! Sågkedjan är vass, var noga med att använda skyddshandskar.

Sänk ner kedjestoppet

Sänk ner kedjestoppet 6 och dra sågkedjan åt höger tills ett högerskär är centrerat på skruvstädet 7. Dra sågkedjan åt vänster tills skäret griper i kedjestoppet 6.

Låsa kedja

Om korrekt avständ har ställts in på kedjestoppskruven 5 ska den låsas med läsmuttern. Dra åt kedjelåsspaken 8 för att låsa kedjan på plats.

Sänk ner slipskivan

S6 Sänk försiktigt ner slipskivan 15 bakom ett högerskär. Använd kedjestoppskruven 5 för att ställa in nödvändigt avständ mellan skär och slipskiva 15.

Ställa in skärdjupet

S8 Medan slipskivan fortfarande är nersänkt, ställ in nödvändigt skärdjup på skärdjupsskruven 12 och lås den med låsmuttern.

3 Sätt i handtaget i maskinhuvudet 2.

4 Sätt i strömkabeln i ett lämpligt eluttag.

Byta slipskiva

Varning! Kontrollera att maskinen är avstängd och att kontakten har tagits ur.

1 2 3

Använd 4 mm insexnyckel för att ta av de tre skruvarna som håller skyddet och ta av skyddet nedåt.

Montera åter hjulflänsen med bricka och skruv.

Använd 5 mm insexnyckel för att ta av skruven som håller slipskivan och ta av slipskivan nedåt.

Använd 5 mm insexnyckel för att dra åt skruven som hålls slipskivan.

Sätt på en ny slipskiva på kedjeslipens spindel.

Använd 4 mm insexnyckel för att montera tillbaka skyddet vid de tre monteringspositionerna.

Skötsel & underhåll

Varning! Kontrollera att ma- skinen är avstängd och att akten har tagits ur.

• Förvara alltid maskinen rent, torrt och fritt från olja och fett.
• Använd skyddsglasögon och handskar för att skydda ögon och händer när du rengör maskinen.
• För att maskinen ska fungera säkert och korrekt ska verktyg och ventilationsspringor alltid vara helt rena.
• Kontrollera regelbundet att det inte finns defekter och/eller skadade komponenter.
• Kontrollera alla fästpunkter med jämna mellanrum. De kan lossna med tiden på grund av vibrationer.
• Den del som används mest är slipskivan. Inspektera slipskivan regelbundet. Om slipskivan är sliten eller slö måste den genast bytas.
• Byt ut alla slitna eller skadade delar.
• Använd en borste eller en mjuk, lätt fuktad trasa för att, vid behov, torka av maskinen. Milt rengöringsmedel kan användas, men alkohol, bensin eller annat rengöringsmedel får inte användas.
• Använd inte frätande rengöringsmedel för att rengöra plastkomponenter.
• Smörj alla rörliga delar med jämna mellanrum.
• Förvara maskinen på en torr plats och utom räckhåll för barn.

Fara! Om nätkabeln är ska- dad ska tillverkaren, tillverka- servicerepresentant eller an- person med motsvarande ikationer byta ut den så att r kan undvikas.

Felsökning

Varning! Se till att maskinen är avstängd och elkabeln frånkopplad. Använd alltid skyddshandskar.

Problem Möjlig orsak Lösning

Motorn startar inte	Maskinen är inte korrekt ansluten till strömför-sörjningen.	Sätt i kontakten till maskinen i ett lämpligt eluttag.
	Strömmen har stängts av	Slå till strömförsörjningen
Maskinen vibre-rar kraftigt	Slipen är inte korrekt installerad.	Installera slipen på en plan och stabil yta.
	Armen är inte korrekt monterad på maskinsta-tivet.	Montera armen på maskinsta-tivet
	Skruvstädet är inte kor-rekt monterat på ma-skinstativet.	Montera skruvstädet korrekt på maskinstativet.
	Slipskivan är inte korrekt monterad.	Montera slipskivan korrekt.

Tekniska data

Typ FQ-SKS235

Märkspänning 230 V~/50 Hz
Märkeffekt S1: 235 W
Tomgångsvarvtal n0	3000 varv/min
Slipskiveaxel ø 22 mm
Slipskivans ytterdiameter max. 145 mm
Slipskivans tjocklek 3,2 mm
Toppbladets vinkeljustering +40° till -40°
Skärvinkeljustering 90° till 40°
Kedjetyper som kan slipas 1/4 tum – 0,325 tum – 3/8 tum – 0,404 tum – 3/4 tum
Skyddsklass I
Nettovikt 5,8 kg
Ljudtrycksnivå LpA	68,3 dB(A)/osäkerhetsfaktor K = 3 dB(A)
Ljudeffektsnivå LWA	81,3 dB(A)/osäkerhetsfaktor K = 3 dB(A)
Max. vibrationsemission (ah)	3,05 m/s2Osäkerhet K = 1,5 m/s2

Angivna värden gäller för en märkspänning U på 230 V. Dessa värden kan avvika för lägre spänningar och för modeller för vissa länder.

Beakta artikelnumret på maskinens märkskylt. Varumärket på den enskilda maskinen kan variera.

Vibration

Det deklarerade vibrationsvärdet har mätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

Det deklarerade vibrationsvärdet kan även användas i en preliminär bedömning av belastningen.

Varning! Vibrationsemissionen under den faktiska användningen kan, beroende på arbetsförhållandena, skilja sig från det angivna totalvärdet.

Försäkran om överens- stämmelse

CE Vi intygar att produkten som beskrivs under Tekniska data:

Kedjeslip 235 W FQ-SKS 235

tillverkad för

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim/Tyskland

uppfyller bestämmelserna i följande direktiv

Maskindirektivet 2006/42/EG RoHS-direktivet 2011/65/EU EMK-direktivet 2014/30/EU

och motsvarar följande tillämpliga standarder:

EN 61029-1:2009+A11 EN 61029-2-10:2010 EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2014 EN 61000-3-3:2014

Överensstämmelse med riktlinjerna för buller från utomhusutrustning bekräftas genom överensstämmelsebedömningen i enlighet med bilaga VI och direktiv 2005/88/EG.

Uppmätt ljudtrycksnivå: 81,3 dB(A)

A. Indiana Steele

Andreas Back Kvalitetskontrollchef, miljö & CSR Befullmäktigad för sammanställning av tekniska underlag

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat.

Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa maskiner måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte slängas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

Låt inte barn leka med plastpåsar eller annat förpackningsmaterial efter- som kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.

80 SV

Děkujeme vám!
