TM502XX - Suport TV de perete Vonroc - Manual de utilizare gratuit

Tip produs	Suport mural pentru televizor
Marcă	Vonroc
Model	TM502XX
Dimensiuni (l x h)	495 x 435 mm
Distanță de perete	34 mm
Greutatea suportului	1,5 kg
Greutatea maximă a ecranului	50 kg
Diagonala ecranului compatibilă	37" până la 75"
Standarde VESA compatibile	400x400, 400x300, 400x200, 300x300, 300x200, 200x200
Material	Oțel
Finisaj	Negru
Înclinare	Da, reglabil (în față)
Fixare pe perete	Pe perete din gips-carton cu montanți din lemn sau zidărie (cărămidă, beton)
Sistem de deblocare	Cabluri de deblocare
Nivel cu bulă inclus	Da
Accesorii incluse	Placă murală, braț suport, feronerie, cheie Allen, nivel cu bulă
Siguranță	Respectați greutatea max., instalați pe perete solid, utilizați dibluri adecvate
Întreținere	Curățați cu o cârpă moale și uscată
Garanție	Legală împotriva defectelor de fabricație (consultați manualul)
Reparabilitate	Piese de schimb nespecificate; contactați serviciul clienți

Întrebări frecvente - TM502XX Vonroc

Cum știu dacă televizorul meu este compatibil cu suportul Vonroc TM502XX?

Verificați standardul VESA din spatele televizorului. Suportul acceptă formatele 200x200, 300x200, 300x300, 400x200, 400x300 și 400x400. Asigurați-vă, de asemenea, că greutatea ecranului nu depășește 50 kg și că diagonala este cuprinsă între 37 și 75 de inci.

Ce tipuri de pereți sunt potrivite pentru instalare?

Suportul poate fi fixat pe perete din gips-carton cu montanți din lemn (opțiunea A) sau pe zidărie solidă (cărămidă, beton) (opțiunea B). Este imperativ ca peretele să suporte greutatea combinată a suportului și a televizorului.

Cum se instalează placa murală pe un perete din gips-carton?

Utilizați un detector de montanți pentru a localiza doi montanți. Perforați 4 găuri (2 per montant) cu un burghiu de 4,5 mm la o adâncime de cel puțin 55 mm. Fixați placa cu șuruburile (W-A) și șaibele (W-C) furnizate, verificând cu nivelul cu bulă.

Cum se instalează placa murală pe un perete din beton sau cărămidă?

Perforați cel puțin 4 găuri cu un burghiu de 10 mm la o adâncime de 60 mm. Introduceți diblurile pentru beton (W-B), apoi fixați placa cu șuruburile și șaibele. Nu perforați niciodată în rosturile de mortar.

Cum se fixează brațele pe televizor?

Așezați televizorul cu fața pe o suprafață protejată. Alegeți șuruburile (M-A, M-B sau M-C) care se potrivesc în găurile filetate. Utilizați distanțierele (M-E, M-F) dacă este necesar. Strângeți șuruburile cu șaibele (M-D) fără a forța, pentru a nu deteriora ecranul.

Cum se agață televizorul de placa murală?

Cu o altă persoană, ridicați televizorul și agățați brațele peste placă. Trageți ușor de cablurile de deblocare (3) pentru a deschide clemele, apoi coborâți televizorul până auziți clicul de blocare. Eliberați cablurile.

Suportul permite înclinarea televizorului?

Da, puteți înclina televizorul în față. Slăbiți șuruburile (6) de pe partea laterală a brațelor, reglați unghiul, apoi strângeți din nou șuruburile.

Cum se desprinde televizorul de pe suport?

Trageți ușor de cablurile de deblocare (3) în jos pentru a elibera clemele. Cu o altă persoană, înclinați partea de jos a televizorului în față, apoi ridicați-l de pe placa murală.

Ce fac dacă șuruburile furnizate nu se potrivesc televizorului meu?

Dacă niciunul dintre șuruburi nu se potrivește (cel puțin 3 rotații complete cu mâna), mergeți la un magazin de feronerie pentru a cumpăra șuruburi de dimensiunea potrivită. Nu forțați niciodată un șurub supradimensionat.

Cum se întreține suportul mural?

Curățați-l regulat cu o cârpă moale și uscată. Nu folosiți produse abrazive sau chimice. Verificați periodic strângerea fixărilor, mai ales după o schimbare de sezon.

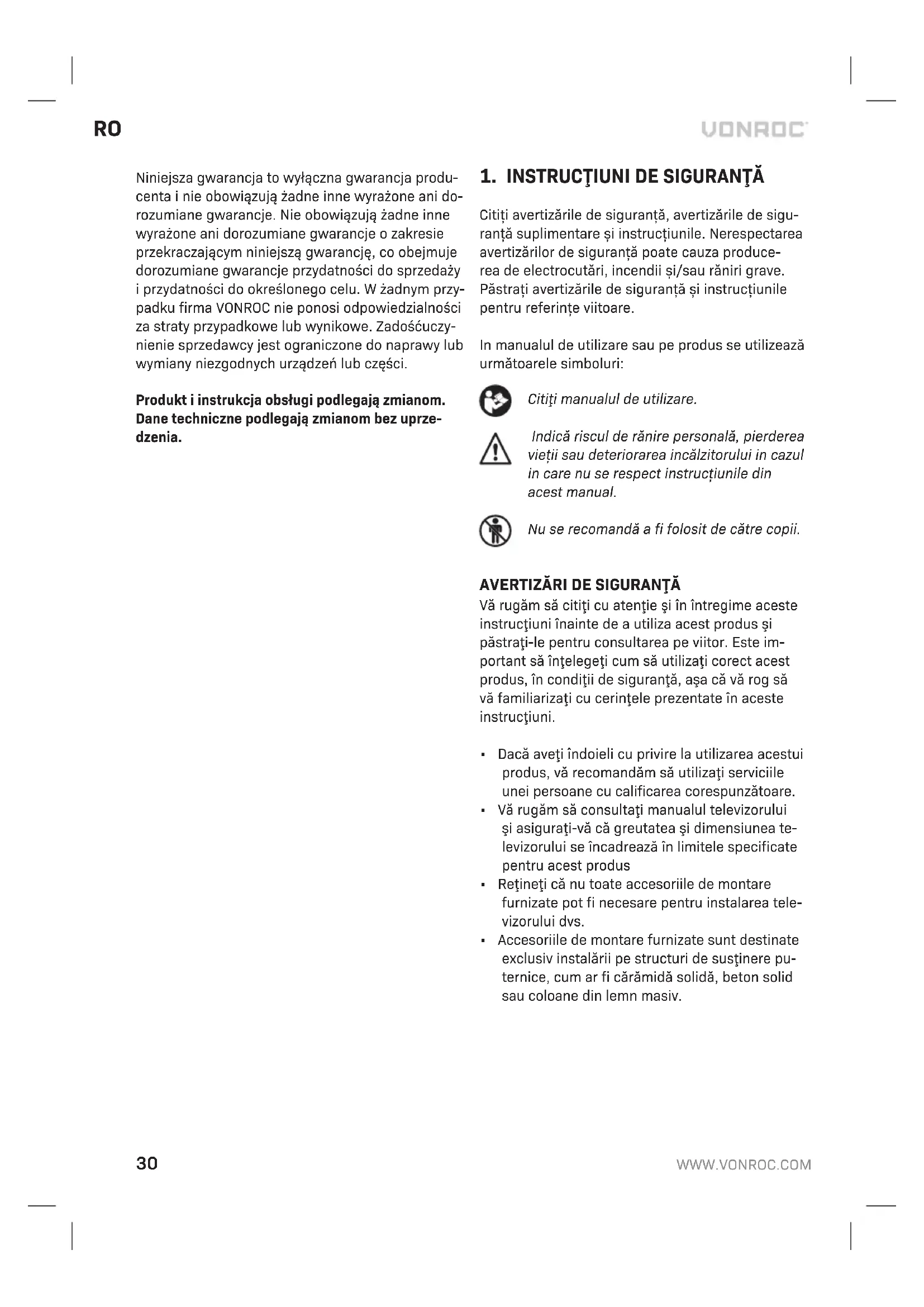

MANUAL DE UTILIZARE TM502XX Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

In manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea încălzitorului în cazul în care nu se respect instrucțiunile din acest manual.

Nu se recomandă a fi folosit de către copii.

AVERTIZĂRI DE SIGURANȚĂ

Vă rugăm să citiți cu atenție și în întregime aceste instrucțiuni înainte de a utiliza acest produs și păstrați-le pentru consultarea pe viitor. Este important să înțelegeți cum să utilizați corect acest produs, în condiții de siguranță, așa că vă rog să vă familiarizați cu cerințele prezentate în aceste instrucțiuni.

• Dacă aveți îndoieli cu privire la utilizarea acestui produs, vă recomandăm să utilizați serviciile unei persoane cu calificarea corespunzătoare.
• Vă rugăm să consultați manualul televizorului și asigurați-vă că greutatea și dimensiunea televizorului se încadrează în limitele specificate pentru acest produs
• Rețineți că nu toate accesoriiile de montare furnizate pot fi necesare pentru instalarea televizorului dvs.

• Accesoriiile de montare furnizate sunt destinate exclusiv instalării pe structuri de susținere puternice, cum ar fi cărămidă solidă, beton solid sau coloane din lemn masiv.

• INFORMATII DESPRE PRODUS

Nr. model TM502XX
Dimensiuni 495 x 435mm
Distanța de perete 34mm
Greutate 1,5kg
Greutatea max. acceptată a ecranului 50kg
Diagonala acceptată a ecranului 37" to 75"
Modele VESA acceptate 400 x 400	400 x 300400 x 200300 x 300300 x 200200 x 200

DESCRIERE

1. Montare pe perete
2. Braț portant TV
   3.Cheiehexagonală
3. Nivelă cu bulă
4. Set de unelte

3.INSTALAREA

Înainte de instalare

Asigurați-vă că televizorul dvs. este compatibil cu acest suport de perete, înainte de a continua instalarea.

Asigurați-vă că peretele de susținere poate să susțină greutatea combinată a acestui suport de perete și a televizorului.

Ataşati placa de perete la perete

Alegeti opțiunea A sau B în funcție de constructia peretelui.

Optiunea A: Instalarea în gips-carton cu suporturi din lemn (Figura D)

Dacă instalați acest suport TV de perete utilizând această metodă, trebuie să puneți placa de perete pe 2 dibluri. Nu atașați placa de perete la un singur dublu din centrul plăcii de perete.

1. Localizați centrul a două dibluri de lemn adia- cente folosind un dispozitiv căutător de știfturi.

Trebuie să utilizați centrul tijei pentru a evita crăparea sau fisurarea lemnului în timpul instalării.

1. Marcați minimum patru găuri de montare peste centrele diblului folosind placa de perete ca ghid. Poziționați două găuri la fiecare capăt al plăcii de perete (1). Utilizați nivela furnizată (4) pentru a vă asigura că placa de perete (1) este dreaptă.
2. Pre-găuriți la o adâncime minimă de 55 mm folosind un burghiu de 4,5 mm. Dacă se instalează în lemn de esență tare, poate fi necesar un diametru mai mare și o gaură mai adâncă.
3. Aşezati şaibele (W-C) pe şuruburi (W-A). Ataşati placa de perete (1) la perete folosind şuruburile (W-A).

Opțiunea B: Instalarea în zidărie (Figura E)

Asigurați-vă că există minimum 35 mm grosime a peretelui de beton/cărămidă în locația fiecărei găuri.

Găuriți numai în beton/cărămizi pline. Nu găuriți în îmbinările de mortar.

1. Marcați cel puțin patru găuri de montare folosind placa de perete (1) drept ghid. Poziționați două găuri la fiecare capăt al plăcii de perete (1). Utilizați nivela furnizată (4) pentru a vă asigura că placa de perete (1) este dreaptă.
2. Găuriți la o adâncime minimă de 60 mm folosind un burghiu de zidărie de 10 mm. Curățați găurile de resturi după găurire.
3. Introduceți complet o ancoră de beton (W-B) în fiecare gaură. Introduceți ancora folosind un ciocan dacă este necesar.
4. Aşezati şaibele (W-C) pe şuruburi (W-A). Ataşati placa de perete (1) la perete folosind şuruburile (W-A).

Ataşati brațele de montare la televizor (Figura F)

1. Împreună cu o a doua persoană, așezați televizorul cu fața în jos pe ceva moale pentru a nu zgâria ecranul acestuia. Verificați partea din spate a televizorului pentru a găsi modelul de montare adecvat.

Nu așezați televizorul cu fața în jos pe o masă mai mică decât televizorul, deoarece acest lucru poate cauza fisuri sau deteriorarea ecranului acestuia.

1. Căutați prin șuruburile furnizate (M-A, M-B, M-C) până găsiți dimensiunea corectă care se potrivește în orificiile de montare de pe spatele televizorului. Verificați dacă șuruburile pot fi strânse manual cu cel puțin trei rotații complete. Nu strângeți șuruburile complet al acest pas.

Dacă simții rezistență în timp ce rotiți șurubul, trebuie să opriți imediat și să selectați un șurub mai scurt. Fortarea cu un șurub mai mare poate provoca deteriorarea televizorului dvs. (consultați figura G)

1. Scoateți şuruburile de pe televizor după ce ați ales dimensiunea corectă a şuruburilor.

Consultați furnizorul local de feronerie pentru şuruburile și şaibele corecte dacă niciunul dintre şuruburile furnizate nu se potrivește cu televizorul.

1. Aşezati cu grijă brațele de montare (2) pe spatele televizorului. Dacă partea din spate a televizorului este curbată sau încastrată, este posibil să fie necesar să utilizati unul sau mai multe dintre distanțierele furnizate (M-E, M-F). Când utilizati un distanțier, poate fi necesar să utilizati și un șurub mai lung. Tineți cont de faptul că șurubul trebuie să fie întotdeauna capabil să rotească cel puțin trei ture complete (consultați figura G).

2. Asezați șaibele (M-D) pe șuruburile selectate anterior. Atașati brațele de montare (2) la televizor folosind șuruburile. Nu strângeți excesiv șuruburile, deoarece acest lucru poate cauza deteriorarea acestuia.

Ataşati televizorul la perete (Figura H)

1. Împreună cu o a doua persoană, ridicati cu atenție televizorul și prindeți brațele (2) peste partea superioară a plăcii de perete (1). Rețineți că există trei opțiuni de înălțime pe brațele de montare (2) din care puteți alege.

2. Tragetii uşor firele de deblocare (3) de pe brațele de montare (2) pentru a deschide blocajele în poziție.

3. Coborâți încet partea inferioară a televizorului până când partea inferioară a brațului Placă perete (2) se fixează în partea inferioară a plăcii (1). Eliberați firele de deblocare (3) pentru a fixa televizorul pe placa de perete (1).

4. Pentru a înlina televizorul spre înainte, slăbiți ușor șuruburile (6) de pe partea brațelor de montare (2). Puneți televizorul în poziția preferată și fixați-l la loc strângând din nou șuruburile (6).
5. Pentru a scoate televizorul de pe placa de perete, trageti uşor cablurile de deblocare (3) pentru a elibera brațele de montare (2). Împreună cu o a doua persoană, trageti uşor partea inferioară a televizorului și apoi ridicati televizorul în sus de pe placa de perete (1).

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare in garanție, incepand cu data achiziției. In cazul în care produsul se defectează in timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fie limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
