Tipo di prodotto	Supporto a parete per televisore
Marca	Vonroc
Modello	TM502XX
Dimensioni (L x H)	495 x 435 mm
Distanza dal muro	34 mm
Peso del supporto	1,5 kg
Peso massimo dello schermo	50 kg
Diagonale dello schermo compatibile	da 37" a 75"
Standard VESA compatibili	400x400, 400x300, 400x200, 300x300, 300x200, 200x200
Materiale	Acciaio
Finitura	Nero
Inclinazione	Sì, regolabile (in avanti)
Fissaggio a parete	Su cartongesso con montanti in legno o muratura (mattoni, cemento)
Sistema di sblocco	Cordoni di sblocco
Livella a bolla inclusa	Sì
Accessori inclusi	Piastra a parete, bracci di supporto, ferramenta, chiave a brugola, livella a bolla
Sicurezza	Rispettare il peso max., installare su parete solida, utilizzare i tasselli adatti
Manutenzione	Pulire con un panno morbido e asciutto
Garanzia	Legale contro difetti di fabbricazione (vedere il manuale)
Riparabilità	Parti di ricambio non specificate; contattare il servizio clienti

Domande frequenti - TM502XX Vonroc

Come sapere se il mio televisore è compatibile con il supporto Vonroc TM502XX?

Controllare lo standard VESA sul retro del televisore. Il supporto accetta i formati 200x200, 300x200, 300x300, 400x200, 400x300 e 400x400. Assicurarsi inoltre che il peso dello schermo non superi 50 kg e che la diagonale sia compresa tra 37 e 75 pollici.

Quali tipi di pareti sono adatti per l'installazione?

Il supporto può essere fissato su cartongesso con montanti in legno (opzione A) o su muratura piena (mattoni, cemento) (opzione B). È indispensabile che la parete possa sostenere il peso combinato del supporto e del televisore.

Come installare la piastra a parete su un cartongesso?

Utilizzare un rilevatore di montanti per localizzare due montanti. Praticare 4 fori (2 per montante) con una punta da 4,5 mm per almeno 55 mm di profondità. Fissare la piastra con le viti (W-A) e le rondelle (W-C) fornite, controllando la livella a bolla.

Come installare la piastra a parete su un muro in cemento o mattoni?

Praticare almeno 4 fori con una punta da 10 mm per 60 mm di profondità. Inserire i tasselli per cemento (W-B), quindi fissare la piastra con le viti e le rondelle. Non forare mai nei giunti di malta.

Come fissare i bracci al televisore?

Posizionare il televisore con lo schermo verso il basso su una superficie protetta. Scegliere i bulloni (M-A, M-B o M-C) che si adattano ai fori filettati. Utilizzare i distanziali (M-E, M-F) se necessario. Stringere i bulloni con le rondelle (M-D) senza forzare per non danneggiare lo schermo.

Come agganciare il televisore alla piastra a parete?

Con un'altra persona, sollevare il televisore e agganciare i bracci sopra la piastra. Tirare delicatamente sui cordoni di sblocco (3) per aprire gli attacchi, quindi abbassare il televisore fino a sentire il clic di bloccaggio. Rilasciare i cordoni.

Il supporto permette di inclinare il televisore?

Sì, è possibile inclinare il televisore in avanti. Allentare i bulloni (6) sul lato dei bracci, regolare l'angolo, quindi stringere nuovamente i bulloni.

Come sganciare il televisore dal supporto?

Tirare delicatamente verso il basso i cordoni di sblocco (3) per liberare gli attacchi. Con un'altra persona, inclinare la parte inferiore del televisore in avanti, quindi sollevarlo dalla piastra a parete.

Cosa fare se i bulloni forniti non sono adatti al mio televisore?

Se nessuno dei bulloni si adatta (almeno 3 giri completi a mano), recarsi presso un negozio di ferramenta per acquistare bulloni di dimensione appropriata. Non forzare mai un bullone sovradimensionato.

Come mantenere il supporto a parete?

Pulirlo regolarmente con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o chimici. Controllare periodicamente il serraggio dei fissaggi, specialmente dopo un cambio di stagione.

MANUALE UTENTE TM502XX Vonroc

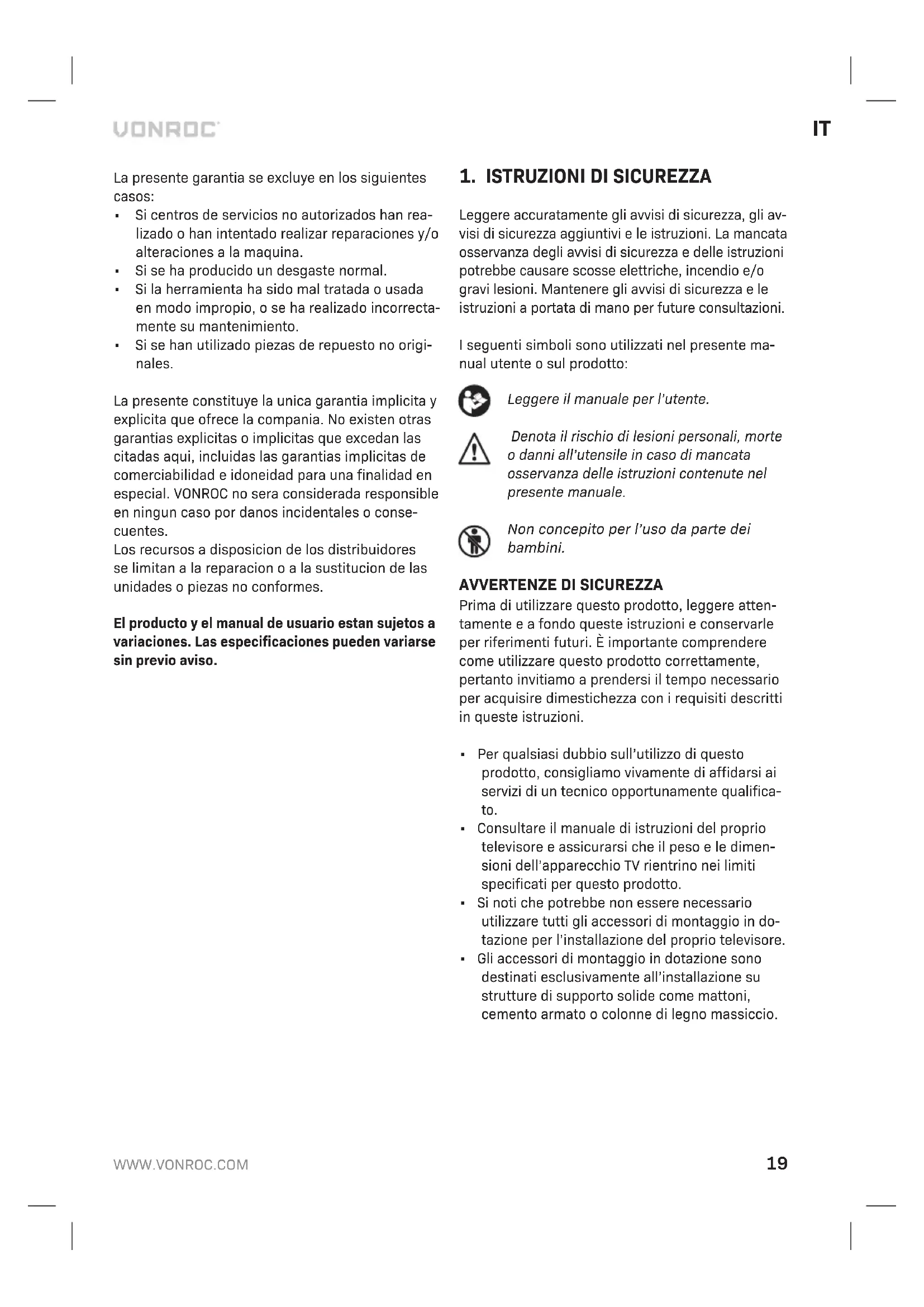

IT Traduzione delle istruzioni originali 19

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manual utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Non concepito per l'uso da parte dei bambini.

AVVERTENZE DI SICUREZZA

Prima di utilizzare questo prodotto, leggere attentamente e a fondo queste istruzioni e conservarle per riferimenti futuri. È importante comprendere come utilizzare questo prodotto correttamente, pertanto invitiamo a prendersi il tempo necessario per acquisire dimestichezza con i requisiti descritti in queste istruzioni.

• Per qualsiasi dubbio sull'utilizzo di questo prodotto, consigliamo vivamente di affidarsi ai servizi di un tecnico opportunamente qualificato.
• Consultare il manuale di istruzioni del proprio televisore e assicurarsi che il peso e le dimensioni dell'apparecchio TV rientrino nei limiti specificati per questo prodotto.
• Si noti che potrebbe non essere necessario utilizzare tutti gli accessori di montaggio in dotazione per l'installazione del proprio televisore.
• Gli accessori di montaggio in dotazione sono destinati esclusivamente all'installazione su strutture di supporto solide come mattoni, cemento armato o colonne di legno massiccio.

2. INFORMAZIONI RELATIVE AL PRODOTTO

Numero modello TM502XX
Dimensioni 495 x 435mm
Spazio vuoto dalla parete 34mm
Peso 1,5kg
Peso max. dello schermo supportato 50kg
Diagonale dello schermo supportato 37" to 75"
Schemi fori di montaggio VESA supportati	400 x 400
	400 x 300
	400 x 200
	300 x 300
	300 x 200
	200 x 200

DESCRIZIONE

1. Supporto da parete
2. Braccio di sostegno TV
3. Chiave a brugola
4. Livella a bolla d'aria
5. Kit di materiali per il montaggio

3.INSTALLAZIONE

Prima dell'installazione

Assicurarsi che il proprio televisore sia compatibile con questo supporto da parete prima di procedere all'installazione.

Assicurarsi che la parete di supporto sia in grado di sostenere il peso complessivo del supporto da parete e del televisore.

Montaggio del supporto da parete alla parete

Scegliere tra le opzioni A e B in base alla struttura della parete di supporto.

Opzione A: Installazione a una parete in cartongesso con supporti in legno (Figura D)

Se si installa questo supporto da parete per televisore con questo metodo, è necessario che la piastra di da parete copra 2 montanti. Non fissare la piastra da parete a un solo montante al centro della piastra.

1. Individuare il centro di un montante di legno

adiacente utilizzando un rilevatore di montanti.

È necessario considerare il centro del montante per evitare di incrinare o spaccare il legno durante l'installazione.

1. Segnare almeno quattro fori di fissaggio sui centri dei montanti servendosi della piastra da parete come riferimento. Posizionare due fori alle due estremità della piastra da parete (1). Usare la livella a bolla d'aria in dotazione (4) per assicurarsi che la piastra da parete (1) sia perfettamente livellata.
2. Praticare i pre-fori a una profondità minima di 55 mm con una punta da trapano da 4,5 mm. Se il supporto deve essere installato su una superficie di legno duro potrebbe essere necessario praticare fori di diametro leggermente maggiore e più profondi.
3. Posizionare le rondelle (W-C) sulle viti di trazione (W-A). Fissare la piastra da parete (1) alla parete con le viti a testa esagonale (W-A).

Opzione B: installazione a una parete in muratura (Figura E)

Assicurarsi che lo spessore effettivo del calcestruzzo/mattone sia di almeno 35 mm in corrispondenza di ciascun foro.

Forare solo calcestruzzo/mattoni duri. Non praticare fori in corrispondenza dei giunti di malta.

1. Segnare almeno quattro fori di fissaggio servendosi della piastra da parete (1) come riferimento. Posizionare due fori alle due estremità della piastra da parete (1). Usare la livella a bolla d'aria in dotazione (4) per assicurarsi che la piastra da parete (1) sia perfettamente livellata.
2. Praticare i fori a una profondità minima di 60 mm con una punta da trapano da 10 mm. Dopo aver forato la parete rimuovere eventuali detriti dai fori.

3. Inserire a fondo un tassello per calcestruzzo (W-B) in ciascun foro. Se necessario, picchietta-re il tassello con un martello.

4. Posizionare le rondelle (W-C) sulle viti a testa esagonale (W-A). Fissare la piastra da parete (1) alla parete utilizzando le viti a testa esagonale (W-A).

Fissaggio dei bracci di sostegno al televisore (Figura F)

1. Con l'aiuto di una seconda persona, appoggiare il televisore a faccia in giù su una superficie morbida in modo da non graffiare lo schermo. Controllare il retro del televisore per individuare lo schema di montaggio VESA appropriato.

Non appoggiare il televisore a faccia in giù su un ripiano più piccolo del televisore stesso, perché così facendo si potrebbe incrinare o danneggiare lo schermo dell'apparecchio.

1. Passare in rassegna le viti in dotazione (M-A, M-B, M-C) fino a trovare quelle della misura corretta per i fori di fissaggio presenti sul retro del televisore. Provare se è possibile stringere le viti a mano per almeno tre giri completi. Per il momento non serrare completamente le viti.

Se si avverte resistenza mentre si ruota la vite, fermarsi immediatamente e scegliere una vite più corta. Forzare una vite troppo grande in un foro potrebbe danneggiare il televisore (vedere la Figura G)

1. Una volta selezionate le viti della misura corretta, rimuovere le viti dal televisore.

Se nessuna delle viti in dotazione dovesse andare bene per il proprio televisore, rivolgersi al proprio ferramenta di fiducia per richiedere le viti e le rondelle adatte.

1. Posizionare delicatamente i bracci di fissaggio (2) sul retro del televisore. Se la parte posteriore del televisore è curva o incassata, potrebbe essere necessario utilizzare uno o più dei distanziatori in dotazione (M-E, M-F). Quando si utilizza un distanziatore potrebbe anche essere necessario usare una vite più lunga. Si tenga presente che la vite deve sempre poter compiere almeno tre giri completi (vedere la Figura G).

2. Posizionare le rondelle (M-D) sulle viti scelte in precedenza. Fissare i bracci di sostegno (2) al televisore con le viti. Non stringere eccessivamente le viti, in quanto ciò potrebbe causare danni al televisore.

Montaggio del televisore alla parete (Figura H)

1. Con l'aiuto di una seconda persona, sollevare con cautela il televisore e agganciare i bracci (2) sopra la parte superiore della piastra da parete (1). Si noti che sono disponibili tre opzioni di altezza dei bracci di sostegno (2) tra cui scegliere.
2. Tirare delicatamente verso il basso le cordicelle di sblocco (3) sui bracci di sostegno (2) per aprire le serrature.
3. Abbassare lentamente la parte inferiore del televisore finché la parte inferiore del braccio di sostegno (2) si incastrerà nella parte inferiore della piastra da parete (1). Rilasciare le cordicelle di sblocco (3) per fissare il televisore sulla piastra da parete (1).
4. Per inclinare il televisore in avanti, allentare leggermente i bulloni (6) sul lato dei bracci di sostegno (2). Regolare il televisore nella posizione desiderata e fissarlo in posizione stringendo nuovamente le viti (6).
5. Per smontare il televisore dalla piastra da parete, tirare leggermente le cordicelle di sblocco (3) per rilasciare i bracci di sostegno (2). Con l'aiuto di una seconda persona, tirare la parte inferiore del televisore leggermente in avanti e poi sollevare il televisore dalla piastra da parete (1).

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i piu elevati standard di qualita e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile e stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Cio costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilita e idoneita per uno scopo particolare. In nessun caso VONROC sara responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unita o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
