TM502XX - TV fali tartó Vonroc - Ingyenes használati útmutató

Terméktípus	Televízió falikar
Márka	Vonroc
Modell	TM502XX
Méretek (sz x m)	495 x 435 mm
Falraktávolság	34 mm
Tartó súlya	1,5 kg
Maximális kijelző súlya	50 kg
Kompatibilis képátló	37" - 75"
Kompatibilis VESA szabványok	400x400, 400x300, 400x200, 300x300, 300x200, 200x200
Anyag	Acél
Felületkezelés	Fekete
Dönthetőség	Igen, állítható (előre)
Falra szerelés	Gipszkartonra faoszlopokkal vagy kőműves falra (tégla, beton)
Kioldórendszer	Kioldózsinórok
Szintezőlibella mellékelve	Igen
Tartozékok	Falpanel, tartókar, vasalat, Allen-kulcs, szintezőlibella
Biztonság	Tartsa be a max. súlyt, szilárd falra szerelje, használja a megfelelő tipliket
Karbantartás	Puha, száraz ruhával tisztítsa
Garancia	Törvényes gyártási hibák ellen (lásd a használati útmutatót)
Javíthatóság	Nem meghatározott pótalkatrészek; vegye fel a kapcsolatot az ügyfélszolgálattal

Gyakran ismételt kérdések - TM502XX Vonroc

Hogyan tudhatom meg, hogy a televízióm kompatibilis-e a Vonroc TM502XX tartóval?

Ellenőrizze a televízió hátulján a VESA szabványt. A tartó a következő méreteket fogadja el: 200x200, 300x200, 300x300, 400x200, 400x300 és 400x400. Győződjön meg arról is, hogy a kijelző súlya nem haladja meg a 50 kg-ot, és a képátló 37 és 75 hüvelyk között van.

Milyen típusú falak alkalmasak a beszerelésre?

A tartó rögzíthető gipszkartonra faoszlopokkal (A lehetőség) vagy tömör kőműves falra (tégla, beton) (B lehetőség). Fontos, hogy a fal elbírja a tartó és a televízió együttes súlyát.

Hogyan szereljem fel a falpanelt gipszkartonra?

Használjon oszlopkeresőt két faoszlop megtalálásához. Fúrjon 4 lyukat (oszloponként 2-t) 4,5 mm fúróval, legalább 55 mm mélységig. Rögzítse a panelt a mellékelt fa csavarokkal (W-A) és alátétekkel (W-C), közben ellenőrizze a szintezőlibellát.

Hogyan szereljem fel a falpanelt beton- vagy téglafalra?

Fúrjon legalább 4 lyukat 10 mm fúróval, 60 mm mélységig. Helyezze be a betontipliket (W-B), majd rögzítse a panelt a fa csavarokkal és alátétekkel. Soha ne fúrjon habarcsba.

Hogyan rögzítsem a karokat a televízióhoz?

Helyezze a televíziót képernyővel lefelé egy védett felületre. Válassza ki a menetes furatokhoz illő csavarokat (M-A, M-B vagy M-C). Szükség esetén használja a távtartókat (M-E, M-F). Húzza meg a csavarokat az alátétekkel (M-D), de ne erőltesse, nehogy megsérüljön a kijelző.

Hogyan akasszam fel a televíziót a falpanelre?

Másik személlyel együtt emelje fel a televíziót, és akassza a karokat a panel tetejére. Óvatosan húzza meg a kioldózsinórokat (3) a rögzítők kinyitásához, majd engedje le a televíziót, amíg a retesz kattan. Engedje el a zsinórokat.

A tartó lehetővé teszi a televízió döntését?

Igen, a televízió előre dönthető. Lazítsa meg a karok oldalán lévő csavarokat (6), állítsa be a szöget, majd húzza meg újra a csavarokat.

Hogyan vegyem le a televíziót a tartóról?

Óvatosan húzza lefelé a kioldózsinórokat (3) a rögzítők feloldásához. Másik személlyel együtt döntse előre a televízió alját, majd emelje le a falpanelről.

Mi a teendő, ha a mellékelt csavarok nem illenek a televíziómra?

Ha egyik csavar sem illik (legalább 3 teljes kézi fordulat), keressen fel egy vasárut a megfelelő méretű csavarok beszerzéséhez. Soha ne erőltessen egy túlméretezett csavart.

Hogyan karbantartsam a fali tartót?

Rendszeresen tisztítsa puha, száraz ruhával. Ne használjon súroló- vagy vegyi anyagokat. Időnként ellenőrizze a rögzítések szorosságát, különösen évszakváltás után.

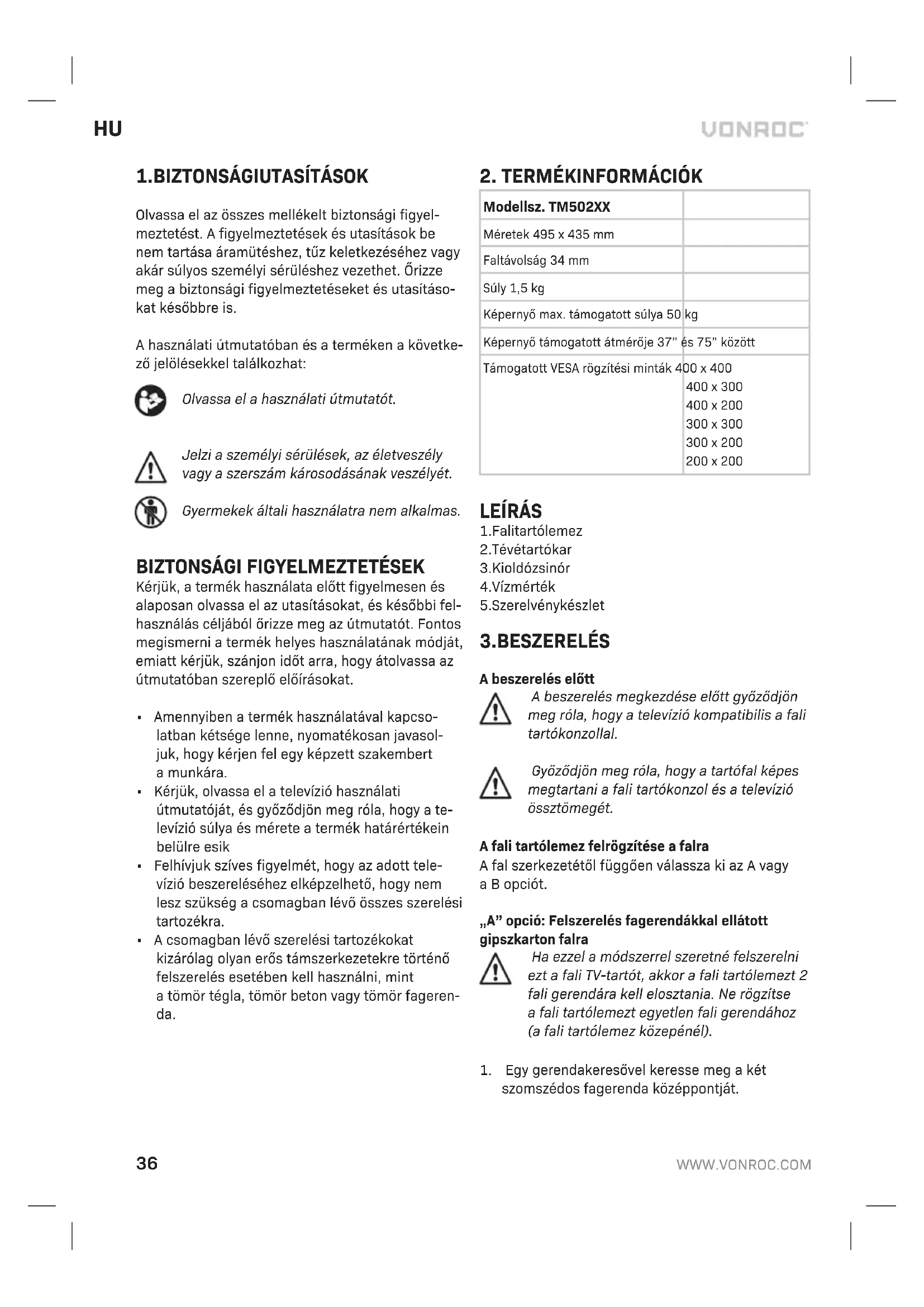

HASZNÁLATI ÚTMUTATÓ TM502XX Vonroc

HU Az eredeti használati útmutató fordítása 36

1. BIZTONSÁGIUTASÍTÁSOK

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Gyermekek általi használatra nem alkalmas.

BIZTONSÁGI FIGYELMEZTETÉSEK

Kérjük, a termék használata előtt figyelmesen és alaposan olvassa el az utasításokat, és későbbi felhasználás céljából őrizze meg az útmutatót. Fontos megismerni a termék helyes használatának módját, emiatt kérjük, szánjon időt arra, hogy átolvassa az útmutatóban szereplő előírásokat.

• Amennyiben a termék használatával kapcsolatban kétsége lenne, nyomatékosan javasoljuk, hogy kérjen fel egy képzett szakembert a munkára.
• Kérjük, olvassa el a televízió használati útmutatóját, és győződjön meg róla, hogy a televízió súlya és mérete a termék határértékein belülre esik
• Felhívjuk szíves figyelmét, hogy az adott televízió beszereléséhez elképzelhető, hogy nem lesz szükség a csomagban lévő összes szerelési tartozékra.

• A csomagban lévő szerelési tartozékokat kizárólag olyan erős támszerkezetekre történő felszerelés esetében kell használni, mint a tömör tégla, tömör beton vagy tömör fagerenda.

• TERMÉKINFORMÁCIÓK

Modellsz. TM502XX
Méretek 495 x 435 mm
Faltávolság 34 mm
Súly 1,5 kg
Képernyő max. támogatott súlya 50 kg
Képernyő támogatott átmérője 37" és 75" között
Támogatott VESA rögzítési minták 400 x 400

LEÍRÁS

1. Falitartólemez
   2.Tévétartókar
   3.Kioldózsinór
   4.Vízmérték
   5.Szerelvénykészlet

3.BESZERELÉS

A beszerelés előtt

A beszerelés megkezdése előtt győződjön meg róla, hogy a televízió kompatibilis a fali tartókonzollal.

Győződjön meg róla, hogy a tartófal képes megtartani a fali tartókonzol és a televízió össztömegét.

A fali tartólemez felrögzítése a falra

A fal szerkezetétől függően válassza ki az A vagy a B opciót.

„A” opció: Felszerelés fagerendákkal ellátott gipszkarton falra

Ha ezzel a módszerrel szeretné felszerelni ezt a fali TV-tartót, akkor a fali tartólemezt 2 fali gerendára kell elosztania. Ne rögzítse a fali tartólemezt egyetlen fali gerendához (a fali tartólemez közepénél).

1. Egy gerendakeresővel keresse meg a két szomszédos fagerenda középpontját.

Mindenképpen a vázoszlop közepét kell használni, nehogy a felszerelés közben eltörjön vagy meghasadjon a fagerenda.

1. Jelöljön meg legalább négy szerelőfuratot a gerendák középpontjain. Referenciaként használja a fali tartólemezt. Pozicionálja be a két furatot a fali tartólemez (1) mindkét végénél. A cso-magban lévő vízmértékkel (4) ellenőrizze, hogy a fali tartólemez (1) egyenes-e.
2. Fúrja elő a lyukakat minimum 55 mm mélységig egy 4,5 mm-es fúrószárral. Keményfába történő felszerelés esetén elképzelhető, hogy kicsit nagyobb átmérőre és mélyebb furatra lesz szükség.
3. Helyezze rá az alátéteket (W-C) az állványcsavarokra (W-A). Rögzítse fel a fali tartólemezt (1) a falra az állványcsavarokkal (W-A).

B opció: Felszerelés téglafalra („E” ábra)

Győződjön meg róla, hogy a furatok elhelyezkedési pontján legalább 35 mm vastag a beton/tégla.

Kizárólag tömör betonba/téglába szabad befúrni. A kötőanyag habarcsba tilos belefúrni.

1. Jelöljön meg legalább négy szerelőfuratot, referenciaként használja a fali tartólemezt (1). Pozicionálja be a két furatot a fali tartólemez (1) mindkét végénél. A csomagban lévő vízmér-tékkel (4) ellenőrizze, hogy a fali tartólemez (1) egyenes-e.
2. Fúrja ki a lyukakat minimum 60 mm mélységig egy 10 mm-es közetfúrószárral. A fúrás után tisztítsa ki a furatokat.
3. Az egyes furatokba teljesen illesszen be egy- egy tiplit (W-B). Szükség esetén kalapáccsal verje be a tiplit.
4. Helyezze rá az alátéteket (W-C) az állványcsavarokra (W-A). Rögzítse fel a fali tartólemezt (1) a falra az állványcsavarokkal (W-A).

Rögzítőkarok felszerelése a televízióra (F ábra)

1. Egy második személy segítségével fektesse le a televíziót egy puha felületre, vigyázva, nehogy megkarcolódjon a televízió képernyője. Tekintse meg a televízió hátulját, és keresse meg a megfelelő rögzítési mintát.

A televíziót ne helyezze kisebb felületre, mint ami a televízió mérete, hiszen ekkor berepedhet vagy megsérülhet a televízió képernyője.

1. Válogassa ki a csomagban lévő csavarokat (M-A, M-B és M-C), és keresse meg a televízió hátulján lévő rögzítőfuratokba illő, megfelelő méretet. Próbálja ki, hogy kézzel legalább három teljes fordulattal meg tudja-e húzni a csavarokat. Ekkor még ne húzza meg teljesen a csavarokat.

Ha a csavar behajtása közben ellenállásba ütközik, azonnal hagyja abba, és válasszon egy rövidebb csavart. Ha beleerőltet egy túl nagy méretű csavart, kárt tehet a televízióban (lásd a G ábrát)

1. A megfelelő méretű csavar kiválasztása után vegye ki a csavarokat a televízióból.

Amennyiben az adott televízióhoz a cso-magban lévő csavarok közül egyik sem illik, a megfelelő csavar és alátét kiválasztásához látogasson el a helyi vasáruboltba.

1. Óvatosan helyezze rá a rögzítőkarokat (2) a televízió hátuljára. Ha a televízió hátulja domborított vagy homorított alakú, elképzelhető, hogy szükség lesz a csomagból egy vagy két távtartóra (M-E vagy M-F). Távtartó használata esetén hosszabb csavarra is szükség lehet. Ne feledje, a csavart minden esetben három teljes fordulattal be kell tudni hajtani (lásd a G ábrát).

2. Helyezze rá az alátéteket (M-D) a korábban kiválasztott csavarokra. Szerelje fel a rögzítő-karokat (2) a televízióra a csavarok segítségével. Ne húzza túl a csavarokat, hiszen ezzel kárt okozhat a televízióban.

A televízió felrögzítése a falra (H ábra)

1. Egy második személy segítségével óvatosan emelje fel a televíziót, és akassza rá a karokat (2) a fali tartólemez (1) tetejére. A rögzítőkarokon (2) két magassági opció közül választhat.
2. Óvatosan húzza le a rögzítőkarokon (2) található kioldó zsinórokat (3), hogy a zárak kinyíljanak a készenléti pozícióba.
3. Lassan eressze lejjebb a televízió alját addig, amíg a rögzítőkar (2) alja a fali tartólemez (1) aljába belecsúszva rögzül. Engedje el a kioldó zsinórokat (3), hogy a TV hozzárögzüljön a fali tartólemezhez (1).
4. A TV előrefelé billentéséhez lazítsa meg kissé a rögzítőkarok (2) oldalán található csavarokat (6). Állítsa a televíziót a kívánt helyzetbe, azután a csavarok (6) ismételt meghúzásával rögzítse a helyére.
5. Ha szeretné eltávolítani a TV-t a fali tartóle- mezről, óvatosan húzza fel a kioldó zsinórokat (3), hogy kioldja a rögzítőkarokat (2). Egy máso- dik személy segítségével húzza kissé előre a TV alját, majd felfelé emelve vegye le a TV-t a fali tartólemezről (1).

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC vállalathoz.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk olyan egyéb garanciákat (sem kifejezett, sem hallgatólagos garanciákat, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen szavatosság hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A kereskedők jogoroslata a nem megfelelő készülékek vagy alkatrészek javítására vagy cseréjére korlátozódnak.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
