Typ produktu	Nástěnný držák na televizor
Značka	Vonroc
Model	TM502XX

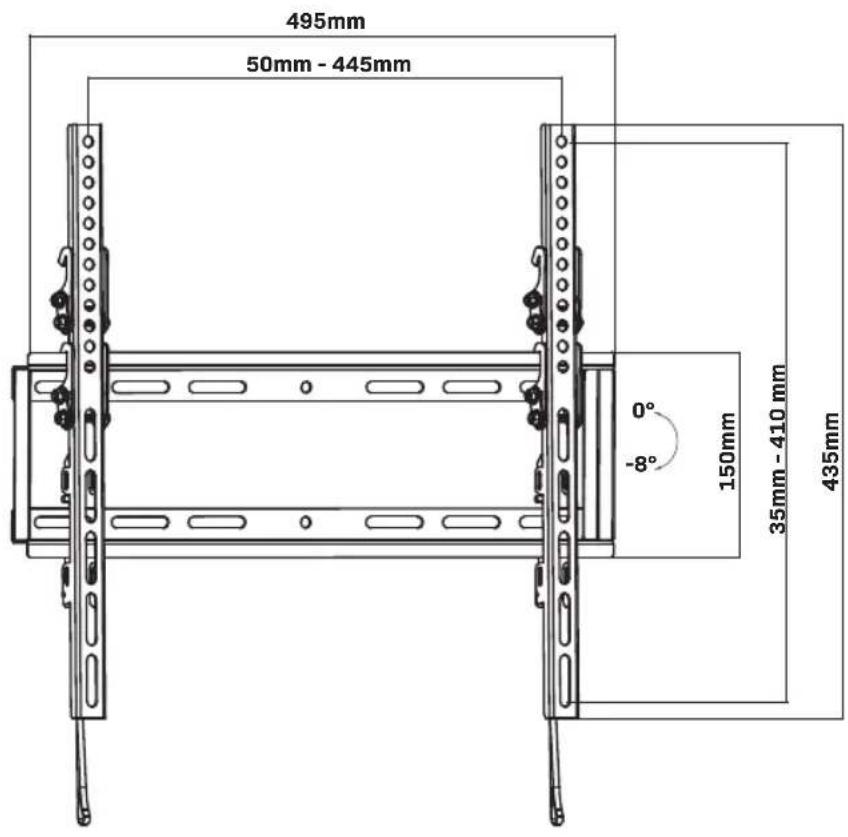

Rozměry (š x v)	495 x 435 mm
Odstup od stěny	34 mm
Hmotnost držáku	1,5 kg
Maximální hmotnost obrazovky	50 kg
Kompatibilní úhlopříčka obrazovky	37" až 75"
Kompatibilní normy VESA	400x400, 400x300, 400x200, 300x300, 300x200, 200x200
Materiál	Ocel
Povrchová úprava	Černá
Náklon	Ano, nastavitelný (dopředu)
Upevnění na zeď	Na sádrokarton s dřevěnými sloupky nebo zdivo (cihla, beton)
Odblokovací systém	Odblokovací šňůrky
Dodávaná vodováha	Ano
Součástí příslušenství	Nástěnná deska, nosná ramena, montážní materiál, imbusový klíč, vodováha
Bezpečnost	Dodržujte max. hmotnost, instalujte na pevnou zeď, použijte vhodné hmoždinky
Údržba	Čistěte měkkým suchým hadříkem
Záruka	Zákonná záruka na výrobní vady (viz návod)
Opravitelnost	Náhradní díly nespecifikovány; kontaktujte servis

Často kladené otázky - TM502XX Vonroc

Jak zjistím, zda je můj televizor kompatibilní s držákem Vonroc TM502XX?

Zkontrolujte standard VESA na zadní straně televizoru. Držák podporuje formáty 200x200, 300x200, 300x300, 400x200, 400x300 a 400x400. Ujistěte se také, že hmotnost vaší obrazovky nepřesahuje 50 kg a že její úhlopříčka je mezi 37 a 75 palci.

Jaké typy stěn jsou vhodné pro instalaci?

Držák lze upevnit na sádrokarton s dřevěnými sloupky (varianta A) nebo na plné zdivo (cihla, beton) (varianta B). Je nezbytné, aby stěna unesla kombinovanou hmotnost držáku a televizoru.

Jak nainstalovat nástěnnou desku na sádrokarton?

Použijte detektor sloupků k nalezení dvou sloupků. Vyvrtejte 4 otvory (2 na sloupek) vrtákem o průměru 4,5 mm do hloubky nejméně 55 mm. Připevněte desku pomocí přiložených vrutů do dřeva (W-A) a podložek (W-C), přičemž zkontrolujte vodováhu.

Jak nainstalovat nástěnnou desku na betonovou nebo cihlovou zeď?

Vyvrtejte nejméně 4 otvory vrtákem o průměru 10 mm do hloubky 60 mm. Vložte hmoždinky do betonu (W-B), poté připevněte desku pomocí vrutů a podložek. Nikdy nevrtajte do maltových spár.

Jak připevnit ramena k televizoru?

Položte televizor obrazovkou dolů na chráněný povrch. Vyberte šrouby (M-A, M-B nebo M-C), které pasují do závitových otvorů. V případě potřeby použijte distancery (M-E, M-F). Utáhněte šrouby s podložkami (M-D), ale nepřetahujte, aby nedošlo k poškození obrazovky.

Jak zavěsit televizor na nástěnnou desku?

S další osobou zvedněte televizor a zavěste ramena přes desku. Jemně zatáhněte za odblokovací šňůrky (3) pro otevření úchytů, poté spusťte televizor dolů, dokud neuslyšíte cvaknutí zámku. Uvolněte šňůrky.

Umožňuje držák naklonění televizoru?

Ano, televizor můžete naklonit dopředu. Povolte šrouby (6) na boční straně ramen, nastavte úhel a poté šrouby znovu utáhněte.

Jak sundat televizor z držáku?

Jemně zatáhněte za odblokovací šňůrky (3) směrem dolů pro uvolnění úchytů. S další osobou nakloňte spodní část televizoru dopředu a poté jej zvedněte z nástěnné desky.

Co dělat, když dodané šrouby nevyhovují mému televizoru?

Pokud žádný ze šroubů nesedí (alespoň 3 celé ruční otáčky), navštivte železářství a kupte šrouby vhodné velikosti. Nikdy nepoužívejte násilí na předimenzovaný šroub.

Jak udržovat nástěnný držák?

Pravidelně jej čistěte měkkým suchým hadříkem. Nepoužívejte abrazivní nebo chemické prostředky. Pravidelně kontrolujte dotažení upevnění, zejména po změně ročního období.

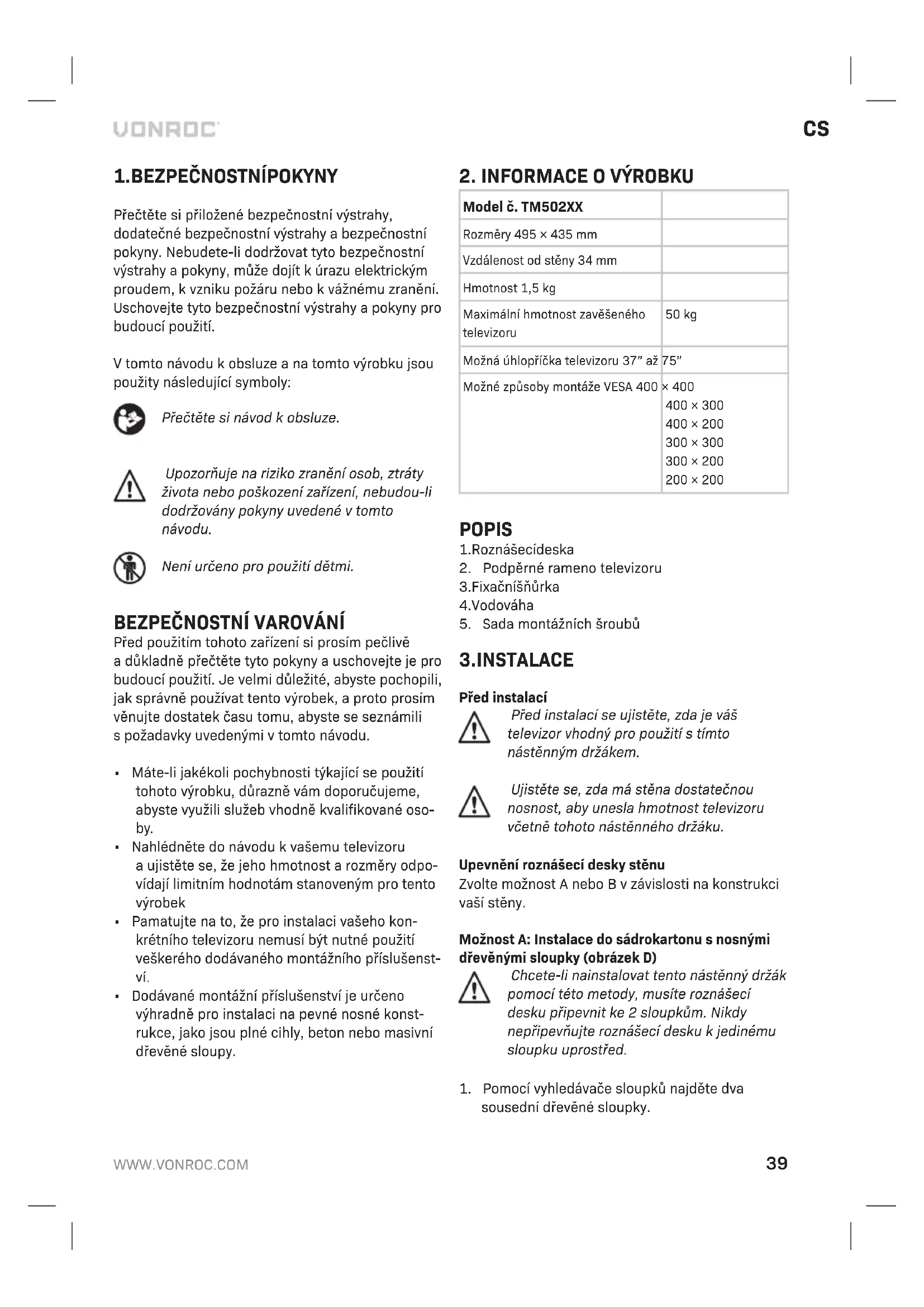

NÁVOD K OBSLUZE TM502XX Vonroc

CS Překlad originálního návodu k obsluze 39

A

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Není určeno pro použití dětmi.

BEZPEČNOSTNÍ VAROVÁNÍ

Před použitím tohoto zařízení si prosím pečlivě a důkladně přečtěte tyto pokyny a uschovejte je pro budoucí použití. Je velmi důležité, abyste pochopili, jak správně používat tento výrobek, a proto prosím věnujte dostatek času tomu, abyste se seznámili s požadavky uvedenými v tomto návodu.

• Máte-li jakékoli pochybnosti týkající se použití tohoto výrobku, důrazně vám doporučujeme, abyste využili služeb vhodně kvalifikované osoby.
• Nahlédněte do návodu k vašemu televizoru a ujistěte se, že jeho hmotnost a rozměry odpovídají limitním hodnotám stanoveným pro tento výrobek
• Pamatujte na to, že pro instalaci vašeho konkrétního televizoru nemusí být nutné použití veškerého dodávaného montážního příslušenství.

• Dodávané montážní příslušenství je určeno výhradně pro instalaci na pevné nosné konstrukce, jako jsou plné cihly, beton nebo masivní dřevěné sloupy.

• INFORMACE O VÝROBKU

Model č. TM502XX
Rozměry 495 × 435 mm
Vzdálenost od stěny 34 mm
Hmotnost 1,5 kg
Maximální hmotnost zavěšeného televizoru	50 kg
Možná úhlopříčka televizoru 37" až	75"
Možné způsoby montáže VESA 400	× 400
	400 × 300
	400 × 200
	300 × 300
	300 × 200
	200 × 200

POPIS

1.Roznášecídeska
2. Podpěrné rameno televizoru
3.Fixačníšňůrka
4.Vodováha
5. Sada montážních šroubů

3.INSTALACE

Pred instalací

Před instalací se ujistěte, zda je váš televizor vhodný pro použití s tímto nástěnným držákem.

Ujistěte se, zda má stěna dostatečnou nosnost, aby unesla hmotnost televizoru včetně tohoto nástěnného držáku.

Upevnění roznášecí desky stěnu

Zvolte možnost A nebo B v závislosti na konstrukci vaší stěny.

Možnost A: Instalace do sádrokartonu s nosnými dřevěnými sloupky (obrázek D)

Chcete-li nainstalovat tento nástěnný držák pomocí této metody, musíte roznášecí desku připevnit ke 2 sloupkům. Nikdy nepřipevňujte roznášecí desku k jedinému sloupku uprostřed.

1. Pomocí vyhledávače sloupků najděte dva sousední dřevěné sloupky.

Vždy musíte použít střed sloupku, aby nedošlo k prasknutí nebo rozštípnutí dřeva během instalace.

1. Použijte roznášecí desku jako šablonu a vyznačte si minimálně čtyři montážní otvory ve středu obou sloupků. Dva otvory umístěte na některý konec roznášecí desky (1). Použijte dodanou vodováhu (4), abyste zajistili řádné vyrovnání roznášecí desky (1).
2. Pomocí vrtáku s průměrem 4,5 mm si předvrtejte montážní otvory s minimální hloubkou 55 mm. Provádíte-li instalaci do tvrdého dřeva, budete možná muset vyvrtat otvory s o něco větším průměrem a hloubkou.
3. Nasadte podložky (W-C) na vruty (W-A). Upevněte držák (1) na stěnu pomocí vrutů (W-A).

Možnost B: Instalace do zdiva (obrázek E)

Ujistěte se, zda je v místě každého montážního otvoru skutečný beton/cihla s tloušťkou minimálně 35 mm.

Vrtejte pouze do plné cihly/betonu. Nevrtejte do maltových spojů.

1. Použijte roznášecí desku (1) jako šablonu a vyznačte si minimálně čtyři montážní otvory. Dva otvory umístěte na některý konec roznášecí desky (1). Použijte dodanou vodováhu (4), abys-te zajistili řádné vyrovnání roznášecí desky (1).
2. Pomocí vrtáku do zdiva s průměrem 10 mm si vyvrtejte montážní otvory s minimální hloubkou 60 mm. Po vyvrtání tyto otvory vyčistěte.
3. Do každého otvoru zcela zasuňte hmoždinku (W-B). Je-li to nutné, naklepněte hmoždinku kladivem.
4. Nasadte podložky (W-C) na vruty (W-A). Upevněte držák (1) na stěnu pomocí vrutů (W-A).

Upevnění montážních ramen k televizoru (obrázek F)

1. Pomocí druhé osoby položte váš televizor obrazovkou dolů na něco měkkého, aby nedošlo k poškrábání jeho obrazovky. Prohlédněte si zadní část televizoru, a zvolte správný způsob montáže.

Nepokládejte televizor obrazovkou dolů na stůl, který je menší než samotný televizor, protože by mohlo dojít k prasknutí nebo poškození jeho obrazovky.

1. Proberte dodané šrouby (M-A, M-B, M-C) a najděte správnou velikost vhodnou pro montážní otvory na zadní části vašeho televizoru. Vyzkoušejte, zda mohou být tyto šrouby utaženy rukou alespoň o tři úplné otáčky. Ještě tyto šrouby zcela neutahujte.

Ucitíte-li při otáčení šroubu odpor, musíte utahování okamžitě ukončit a musíte použít kratší šroub. Násilné utahování příliš dlouhého šroubu může způsobit poškození televizoru (viz obrázek G)

1. Jakmile vyberete správnou velikost šroubů, vyšroubujte je z televizoru.

Pokud žádný z dodaných šroubů nebude pro váš televizor vhodný, zakupte je u místního prodejce montážních materiálů.

1. Opatrně umístěte montážní ramena (2) na zadní část televizoru. Je-li zadní část vašeho televizoru zaoblená nebo prohnutá, možná budete muset použít jednu nebo více dodaných distančních podložek (M-E nebo M-F). Při použití distanční podložky budete možná muset použít také delší šroub. Pamatujte na to, že šroub musíte být vždy schopni otočit alespoň o tři celé otáčky (viz obrázek G).
2. Nasadte podložky (M-D) na dříve vybrané šrouby. Upevněte montážní ramena (2) k televizoru pomocí šroubů. Nedotahujte nadměrně tyto šrouby, protože by mohlo dojít k poškození vašeho televizoru.

Upevnění televizoru na stěnu (obrázek H)

1. Pomocí druhé osoby opatrně zvedněte televizor a zavěste ramena (2) přes horní část roznášecí desky (1). Všimněte si, že si můžete vybrat jednu ze dvou možných výšek pro nasazení ramen (2).

2. Lehce zatáhněte za fixační šňůrky (3) na montážních ramenech (2), aby se zámky otevřely do připravené polohy.

3. Pomalu spouštějte spodní část televizoru, dokud spodní část montážního ramena (2) nezapadne do spodní části nástěnného držáku (1). Uvolněte fixační šňůrky (3), čímž se televizor zajistí k roznášecí desce (1).

4. Chcete-li televizor naklonit dopředu, mírně povolte šrouby (6) na bocích montážních ramen (2). Nastavte televizor do správné polohy a zajistěte ho v této poloze opětovným utažením šroubů (6).

5. Chcete-li sejmout televizor z roznášecí desky, musíte lehce zatáhnout za fixační šňůrky (3), aby se uvolnila montážní ramena (2). S pomocí druhé osoby potáhněte spodní část televizoru mírně dopředu a poté zvedněte televizor z roznášecí desky (1).

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

- Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;

• Běžnéopotřebování;

- Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

- Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně

předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.
