BRUKSANVISNING TM502XX Vonroc

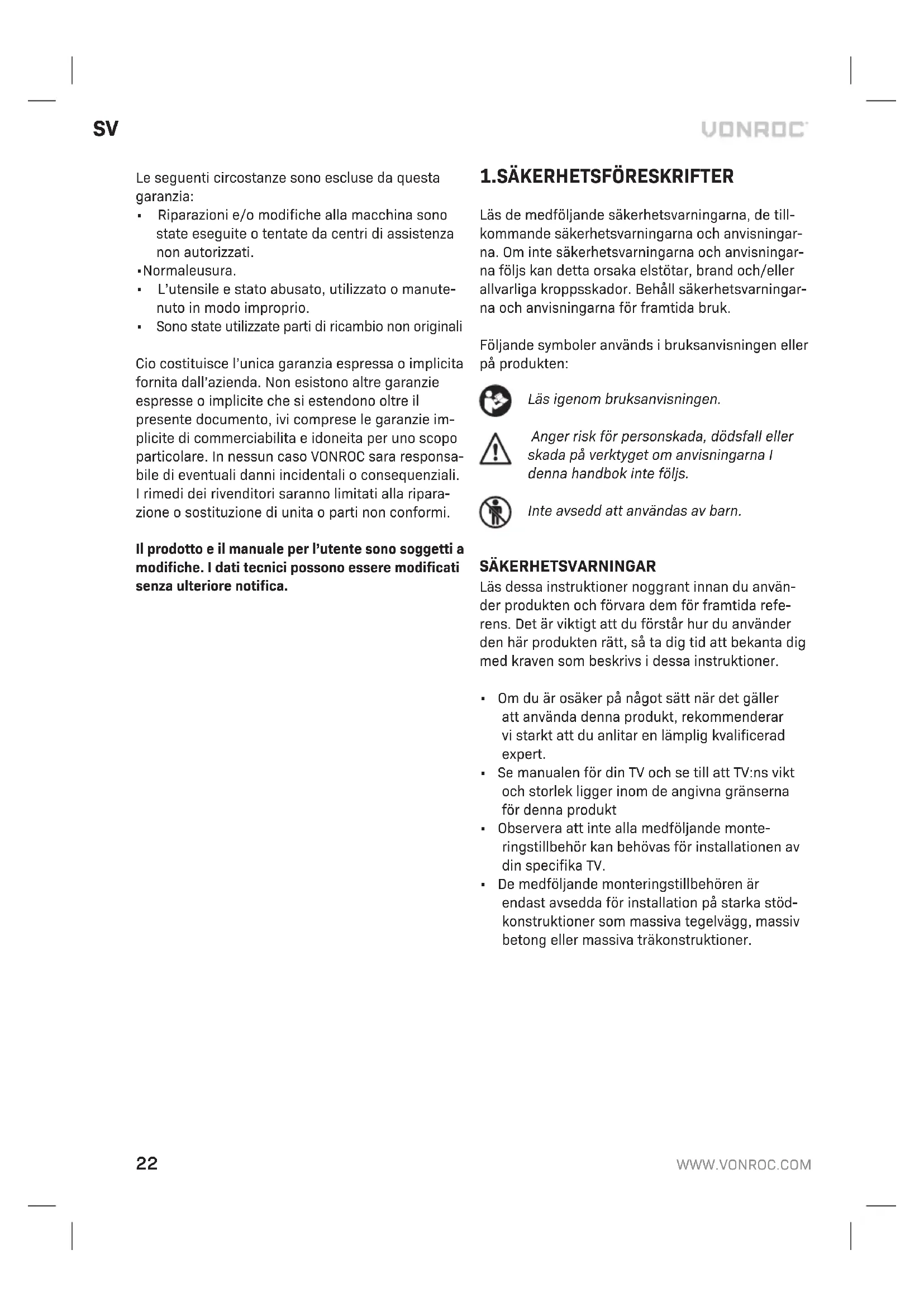

Läs de medföljande säkerhetsvarningarna, de till- kommande säkerhetsvarningarna och anvisningar- na. Om inte säkerhetsvarningarna och anvisningar- na följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningar- na och anvisningarna för framtida bruk. Följande symboler används i bruksanvisningen eller på produkten: Läs igenom bruksanvisningen. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna I denna handbok inte följs. Inte avsedd att användas av barn. SÄKERHETSVARNINGAR Läs dessa instruktioner noggrant innan du använ- der produkten och förvara dem för framtida refe- rens. Det är viktigt att du förstår hur du använder den här produkten rätt, så ta dig tid att bekanta dig med kraven som beskrivs i dessa instruktioner.

• Om du är osäker på något sätt när det gäller att använda denna produkt, rekommenderar vi starkt att du anlitar en lämplig kvalificerad expert.

• Se manualen för din TV och se till att TV:ns vikt och storlek ligger inom de angivna gränserna för denna produkt

• Observera att inte alla medföljande monte- ringstillbehör kan behövas för installationen av din specifika TV.

• De medföljande monteringstillbehören är endast avsedda för installation på starka stöd- konstruktioner som massiva tegelvägg, massiv betong eller massiva träkonstruktioner.SV

Modell nr: TM502XX Mått 495 x 435mmVäggavstånd 34mmVikt 1,5kgMax. stödd skärmvikt 50kgStödd skärmdiagonal 37” to 75”Stödda VESA-mönster 400 x 400400 x 300400 x 200300 x 300300 x 200200 x 200 BESKRIVNING

Före installation Se till att din TV är kompatibel med det här väggfästet innan du fortsätter installatio- nen. [! Symbol]Se till att den stöttande väggen kan bära den sammanlagda vikten för detta väggfäste och TV:n. Fäst väggplattan på väggen Välj alternativ A eller B beroende på din väggkon- struktion. Alternativ A: Installera i torrvägg med trästöd (bild D) Om du installerar detta TV-väggfäste med den här metoden måste du sprida väggplattan över två väggreglar. Fäst inte väggplattan på en enda väggregel i mitten av väggplattan.

1. Leta reda på mitten av två intilliggande väggre-

glar med hjälp av en regelfinnare. Du behöver använda mitten av regeln för att undvika sprickor eller skador på trät under installationen.

2. Markera minst fyra monteringshål över mitten

på regeln med hjälp av väggplattan som vägledning. Positionera två hål i vardera slut av väggplattan (1). Använd det medföljande vat- tenpasset (4) för att säkerställa att väggplattan (1) är rak.

3. Förborra hålen till ett djup på minst 55 mm med

en 4,5 mm borr. Vid installation i trä kan en något större diameter och djupare hål krävas.

4. Placera brickorna (W-C) på träskruvarna (W-A).

Fäst väggplattan (1) på väggen med hjälp av träskruvarna (W-A). Alternativ B: Installera på tegelvägg (bild E) Se till att det finns minst 35 mm faktisk betong / tegeltjocklek på platsen för varje hål. Borra endast i fast betong/tegel. Borra inte i fogar.

1. Markera minst fyra monteringshål med hjälp av

väggplattan (1) som vägledning. Positionera två hål i vardera slut av väggplattan (1). Använd det medföljande vattenpasset (4) för att säkerställa att väggplattan (1) är rak.

2. Förborra hålen till ett djup på minst 60 mm

med en 10 mm betongborr. Rengör hålen efter borrningen.

3. Sätt helt in ett betongankare (W-B) i varje hål.

Slå in ankaret med en hammare om så behövs.

4. Placera brickorna (W-C) på träskruvarna (W-A).

Fäst väggplattan (1) på väggen med hjälp av träskruvarna (W-A). Fäst armarna till TV:n (bild F)

1. Använd en andra person för hjälp, lägg din TV

med framsidan nedåt på något mjukt för att inte repa TV-skärmen. Kontrollera baksidan på din TV för att hitta rätt monteringsmönster.24

Placera inte TV:n med framsidan ned på ett bord som är mindre än själva TV:n, eftersom det kan spricka eller skada TV-skärmen.

2. Gå igenom de medföljande skruvarna (M-A,

M-B, M-C) tills du hittar rätt storlek som passar in i monteringshålen på baksidan av din TV. Testa om skruvarna kan dras åt för hand minst tre fulla varv. Dra inte åt skruvarna helt än. Om du känner motstånd när du vrider på skruven måste du sluta omedelbart och välja en kortare skruv. Att tvinga in en för stor skruv kan orsaka skada på din TV (se bild G)

3. Lossa skruvarna från TV:n när du valt rätt skru-

vstorlek. Kontakta din lokala hårdvaruleverantör för rätt skruvar och brickor om ingen av de medföljande skruvarna passar din TV.

4. Placera försiktigt fästets armar (2) på baksidan

av TV:n. Om TV: ns baksida är böjd eller försänkt kan du också behöva använda en eller flera av de medföljande distanserna (M-E, M-F). När du använder en distans kan du även behöva använda en längre skruv. Tänk på att skruven alltid måste kunna vridas minst tre fulla varv (se bild G).

5. Placera brickorna (M-D) på föregående valda

skruvar. Fäst monteringsarmarna (2) på TV:n med hjälp av skruvarna. Spänn inte skruvarna för mycket då de kan orsaka skador på din TV. Fäst Tv:n till väggen (bild H)

1. Använd en annan person för hjälp och lyft för-

siktigt upp TV:n och kroka fast armarna (2) över toppen på väggplattan (1). Observera att det finns tre höjdalternativ på monteringsarmarna (2) att välja mellan.

2. Dra försiktigt ner upplåsningsremmarna (3) på

monteringsarmarna (2) för att öppna låsen i klart läge.

3. Sänk försiktigt ned TV:ns botten tills monte-

ringsarmens (2) botten låses fast i botten på väggplattan (1). Lossa upplåsningsremmarna (3) för att säkra Tv:n på väggplattan (1).

4. För att luta TV:n framåt, lossa försiktigt skru-

varna (6) på sidan av monteringsarmarna (2). Justera Tv:n till önskat läge och säkra på plats genom att skruva åt skruvarna (6).

5. För att lossa TV:n från väggplattan, dra försiktigt

i upplåsningsremmarna (3) för att lossa monte- ringsarmarna (2). Använd en andra person för hjälp och dra botten på Tv:n försiktigt framåt och lyft sedan Tv:n upp från väggplattan (1). GARANTI VONROC produkter är utvecklade enligt högsta kvali- tetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprun- gligt inköpsdatum. Om något fel uppstår på produk- ten under denna period på grund av material- och/ eller tillverkningsfel skall VONROC kontaktas direkt. Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktorise- rat servicecenter.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts. Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.DA
