MANUAL DE UTILIZARE ANGLE EXACT 22 CF Professional BOSCH

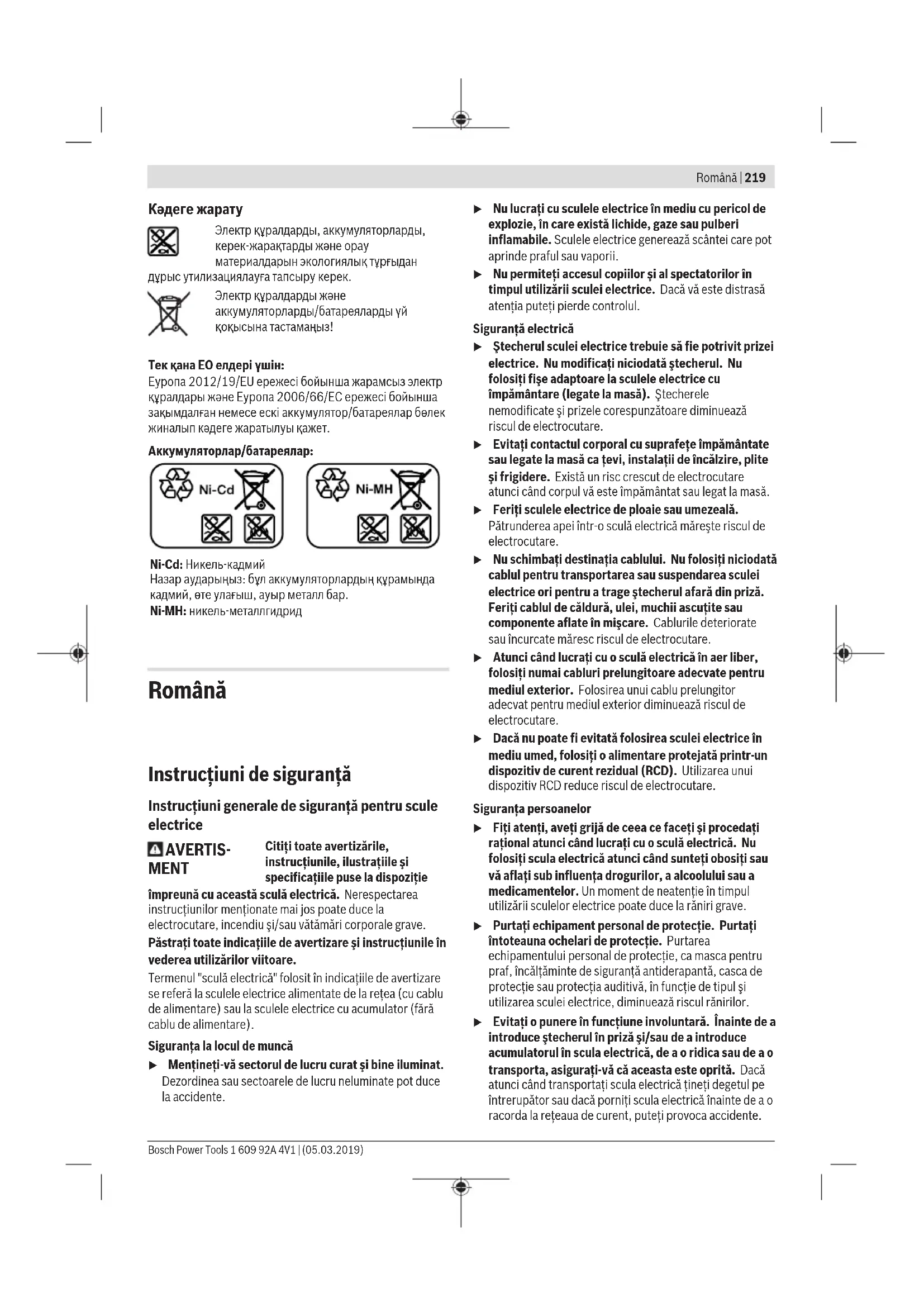

Română ...... Pagina 219

Instrucțiuni de siguranță

Instrucțiuni generale de siguranță pentru scule electrice

AVERTIS-MENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

▶ Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.

Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ștecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
- Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

220 | Română

Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
▶ Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul.

Astfel veți putea controla mai bine scula electrică în situații neașteptate.

Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.

▶ Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora.

Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.

▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din accumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din accumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru şurubelnițe

▶ Tineți scula electrică de mânerele izolate atunci când executați lucrări la care elementul de fixare poate nimeri conductori electrici ascunși. Contactul elementului de fixare cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.

Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.

▶ Tineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reactie puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora.

Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

▶ Opriți imediat scula electrică, în cazul în care accesoriiul se blochează. Fiți pregătiți pentru momente de reactie puternice care generează recul. Accesoriiul se blochează dacă scula electrică este sprasolicitată sau este înclinată greșit în piesa de lucru.

AVERTIS-MENT

Pulberile rezultate în timpul şmirgheluirii, debitării, şlefuirii, găuririi și altor activități similare poate fi cancerigen, teratogen sau mutagen. Printre substanțele pe care le conțin aceste pulberi se numără și:

plumbul din vopselele și lacurile cu plumb; diatomitul cristalin din cărămizi, ciment și alte lucrări de zidărie; arsenicul și cromatul din lemnul tratat chimic. Riscul de îmbolnăvire depinde de frecvența de expunere la aceste substanțe. Pentru a reduce pericolul, ar trebui să lucrați numai în spații bine ventilate, purtând echipamente de protecție adecvate (de exemplu, aparate de protecție respiratorie special concepute, care filtrează chiar și cele mai mici particule de praf).

Evitați pornirea accidentală. Asigurați-vă că comutatorul de pornire/oprire se află în poziția de oprire înainte de a introduce un accumulator în aparat. În cazul transportării sculei electrice cu degetul apăsat pe comutatorul de pornire/oprire sau în cazul introducerii acumulatorului în scula electrică deja pornită există pericolul de accidentare.
Utilizați numai accesorii care se află într-o stare optimă de funcționare, fără semne de uzură. Accesoriiile defecte se pot rupe, de exemplu, provocând răniri și pagube materiale.
Atunci când montați accesoriiul, aveți grijă ca acesta să fie fixat în siguranță pe sistemul de prindere a accesoriiilor. Dacă accesoriiul nu este bine fixat pe sistemul de prindere a accesoriiilor, acesta se poate desprinde, nemaiputând fi controlat.
Aveți grijă la înșurubarea șuruburilor lungi, deoarece, în funcție de tipul de șurub și de accesoriiul utilizat, există riscul de alunecare. Adesea șuruburile lungi nu pot fi controlate foarte bine și există pericolul ca, la înșurubare, accesoriiul să alunece și să vă rănească.
Înainte de a porni scula electrică, acordați atenție direcției de rotație reglate. Dacă, de exemplu, doriți să desfiletați un șurub, iar direcția de rotație este reglată astfel încât șurubul să fie înfiletat, se poate ajunge la o mișcare puternică și necontrolată a sculei electrice.
Nu utilizați scula electrică ca mașină de găurit. Sculele electrice echipate cu un cuplaj de întrerupere nu sunt adecvate pentru găurire. Cuplajul se poate deconecta automat și fără avertisment.

Descrierea produsului și a performanțelor sale

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.

Utilizare conform destinației

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Scula electrică este destinată înșurubării și desfiletării de șuruburi, piulițe și alte îmbinări cu filet în domeniul de dimensiuni și de putere specificat.

Scula electrică nu este adecvată utilizării ca mașină de găurit; pentru a evita accidentarea persoanelor, precum și

222 | Română

pagubele materiale, nu trebuie niciodată să folositi pentru găurire o sculă electrică echipată cu cuplaj de întrerupere.

ANGLE EXACT 14CF | 22CF | 29CF

Datorită rotirii lente spre stânga, scula electrică este destinată funcționării cu un cap de acționare plat, deschis. Aceasta este ideală pentru îmbinarea prin înșurubare în locuri accesibile pe o singură parte, de exemplu, conducte din țeavă.

Nu este adecvată pentru desfacerea de şuruburi.

Scula electrică nu este adecvată utilizării ca mașină de găurit; pentru a evita accidentarea persoanelor, precum și pagubele materiale, nu trebuie niciodată să folosii pentru găurire o sculă electrică echipată cu cuplaj de întrerupere.

Componentele illustrate

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

(1) Accesoriu (de exemplu, dispozitiv pentru înşurubat piuliţe)
(2) Sistem de prindere a accesorilor
(3) Cap unghiular de înşurubare
(4) Cheie fixă, deschidere cheie de 27 mm
(5) Suprafață pentru chei pe flanșa capului unghiular
(6) Cheie fixă, deschidere cheie de 22 mm
(7) Cursor pentru preselectarea cuplului de strângere
(8) Cârlig de suspendare
(9) Indicator cu LED pentru înşurubări
(10) Indicator cu LED al stării de încărcare a acumulatorului
(11) Acumulator cu conector APT

(12) Tastă de deblocare a accumulatorului
(13) Comutator de pornire/oprire
(14) Comutator de schimbare a directiei de rotatie
(15) Fante de fixare pentru cârligul de suspendare
(16) Suport pentru LED-uri
(17) Inel de marcare
(18) Lampă de lucru
(19) Suprafață pentru chei pe piulița olandeză
(20) Contrapiuliță
(21) Încărcător
(22) Fişă de rețea
(23) Indicator cu LED verde la încărcător
(24) Indicator cu LED roşu la încărcător
(25) Conector pentru un adaptor de tensiune la 4EXACT
(26) Štecher D-Sub
(27) Şuruburi la ştecherul D-Sub
(28) Adaptor de tensiune
(29) Mandrină cu schimbare rapidă
(30) Dispozitiv de reglare
(31) Cheie hexagonală
(32) Șaibă de reglare
(33) Șaibă elastică
(34) Cavitate în capacul carcasei
(35) Mâner (suprafață izolată de prindere)
Accesoriiile illustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriiile sunt disponibile în gama noastră de accesorii.

Date tehnice

Mașină de înșurubat unghiulară industrială cu accumulator ANGLE EXACT		2 3 6
Număr de identificare		0 602 490 647 0 602 490 656 0 602 490 652
Cuplu maxim de strângere, înșurubare dură/moale conform ISO 5393	Nm 2/2 3/3 6/6
Turație de funcționare în gol n0	rot/min 110 420 650
Tensiune nominală V 9,6 9,6 9,6
Direcție de rotație
Greutate conform EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Tip de protectție IP 20 IP 20 IP 20
Mașină de înșurubat unghiulară industrială cu accumulator ANGLE EXACT		7 8 15
Număr de identificare		0 602 490 669 0 602 490 651 0 602 490 650
Cuplu maxim de strângere, înșurubare dură/moale conform ISO 5393	Nm 7/7 9/9 15/15
Turație de funcționare în gol n0	rot/min 110 420 250
Tensiune nominală V 9,6 9,6 9,6

Română | 223

Maşină de înşurubat unghiulară industrială cu acumulator ANGLE EXACT		7 8 15
Directie de rotație		ΩΩ	ΩΩ	ΩΩ
Greutate conform EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Tip de protectie IP 20 IP 20 IP 20

Maşină de înşurubat unghiulară industrială cu accumulator ANGLE EXACT		17 23 30
Număr de identificare		0 602 490 675	0 602 490 673	0 602 490 671
Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393	Nm 17/13 23/20 30/28
Turație de funcționare în gol n0	rot/min 560 320 220
Tensiune nominală V 14,4 14,4 14,4
Directie de rotație		ΩΩ	ΩΩ	ΩΩ
Greutate conform EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Tip de protectie IP 20 IP 20 IP 20

Maşină de înşurubat unghiulară industrială cu accumulator ANGLE EXACT		14CF 22CF 29CF
Număr de identificare		0 602 490 690	0 602 490 693	0 602 490 691
Cuplu maxim de strângere prin înşurubare dură cu functionare spre dreapta ^A)	Nm	10 16 20
Turație de funcționare în gol n _o la funcționarea spre dreapta ^A)	rot/min	340 440 300
Tensiune nominală V 9,6 14,4 14,4
Direcție de rotație		ΩΩ	ΩΩ	ΩΩ
Greutate conform EPTA-Procedure 01:2014 kg 1,0 1,5 1,5
Tip de protectie IP 20 IP 20 IP 20

A) La rotirea spre stânga, sculele electrice funcționează mai lent și au un cuplu de strângere mai slab. Turația și cuplul de strângere la accesoriu se modifică corespunzător raportului de transmitere al capului de acționare plat.

Acumulator Cd-Ni 9,6 9,6 12,0 12,0 14,4 14,4
Număr de identificare	2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655
Număr celule de accumulator	8	8	10	10	12	12
Tensiune accumulator	V 9,6 9,6 12,0 12,0 14,4 14,4
Capacitate	Ah 1,8 2,4 1,8 2,4 1,8 2,4
Greutate conform EPTA-Procedure 01:2014	kg 0,45 0,50 0,65 0,70 0,70 0,80
Încărcătoare recomandate	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV

Acumulator Ni-MH	9,6 12,0 14,4
Număr de identificare	2 607 335 681 2 607 335 683 2 607 335 685
Număr celule de acumulator	8 10 12
Tensiune acumulator	V 9,6 12,0 14,4
Capacitate	Ah 2,6 2,6 2,6
Greutate conform EPTA-Procedure 01:2014 kg 0,55 0,70 0,80
Încărcătoare recomandate	AL 2450 DV	AL 2450 DV	AL 2450 DV

224|Română

Cap unghiular de înșurubare	■ 1/4"	■ 3/8"	■ 3/8"	● 1/4"	Mandrină cu schimbare rapidă €/4"
Număr de identificare	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Cuplu maxim de strângere, înșurubare dură, conform ISO 5393	Nm 20 25 30 20 20
Greutate conform EPTA-Procedure 01:2014	kg 0,23 0,23 0,27	0,23 0,23

Cap drept de înșurubare Mandrină cu schimbare rapidă 1/4"
Număr de identificare		0 607 453 631
Cuplu maxim de strângere, înșurubare dură, conform ISO 5393 Nm 6
Greutate conform EPTA-Procedure 01:2014 kg 0,22

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 62841-2-2.

Nivelul presiunii acustice evaluat după curba de filtrare A a sculei electrice este în mod normal de 70 dB(A). Incertitudinea K = 3 dB. Nivelul de zgomot în timpul lucrului poate depăși 80 dB(A).

Purtați căști antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-2: înșurubare: a_h < 2,5 m/s^2 , K = 1,5 m/s^2 . Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Montare

Pachetul de livrare

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Aceste mașini de înșurubat unghiulare industriale cu accumulator se livrează fără accesorii, cap unghiular de înșurubare, cap drept de înșurubare, accumulator, încărcător, stabilizator sau adaptor de tensiune.

Adaptoarele de tensiune se vor folosi exclusiv pentru racordarea maşinilor de înşurubat unghiulare industriale cu accumulator Bosch la stabilizatorul de tensiune 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Aceste mașini de înșurubat unghiulare industriale cu accumulator se livrează fără accesorii, cap de actionare plat, flanșă intermediară, accumulator, încărcător, stabilizator sau adaptor de tensiune.

Adaptoarele de tensiune se vor folosi exclusiv pentru racordarea maşinilor de înşurubat unghiulare industriale cu accumulator Bosch la stabilizatorul de tensiune 4EXACT.

Mediul de lucru și de depozitare

Scula electrică este adecvată numai pentru utilizarea în spații închise.

Pentru o funcționare optimă, temperatura ambiantă admisă trebuie să fie cuprinsă între -5^ și +50^ (23°F și 122°F), iar umiditatea relativă admisă a aerului trebuie să fie cuprinsă între 20 și 95%, fără formare de condens.

Accumulatorul trebuie să fie depozitat la temperaturi cuprinse între 0 °C (32 °F) și 45 °C (113 °F) pentru a se evita deteriorarea celulelor de accumulator.

Montarea capului unghiular de înşurubare

ANGLE EXACT 2|3|6|7|8|15|17|23|30

La aceste mașini de înșurubat unghiulare industriale cu acumulator trebuie montat mai întâi un cap unghiular de înșurubare adecvat (vezi „Date tehnice“, Pagina 222).

Înainte de a monta, regla sau demonta capul de înşurubare, asigurați-vă că comutatorul de schimbare a direcției de rotație se află în poziția din mijloc (blocarea pornirii) sau că acumulatorul a fost scos din scula electrică.

Fixați scula electrică cu ajutorul cheii fixe (6) pe suprafața pentru chei (5) a flanșei capului unghiular.

▶ Nu fixați niciodată scula electrică pe capacul carcasei.

Aşezati capul unghiular de înşurubare (3) pe flanşă, în poziția dorită, și strângeti piulița olandeză cu ajutorul cheii fixe (4) pe suprafața pentru chei (19).

Tineți strâns pe partea opusă cu cheia fixă (6) pe flanșa capului unghiular.

ANGLE EXACT 14CF | 22CF | 29CF

La aceste mașini de înșurubat unghiulare industriale cu accumulator trebuie montat mai întâi un cap de acționare plat adecvat. În comerț sunt disponibile diferite tipuri de capete de acționare plate.

Solicitați distribuitorului local tipul potrivit de cap de actionare plat.

▶ Respectați instrucțiunile de montare a capului de actionare plat.

Dispozitivul de suspendare

Cu ajutorul cârligului de suspendare (8) puteți fixa scula electrică pe un dispozitiv de suspendare.

Aşezati cârligul de suspendare (8) pe scula electrică și fixați-l în fantă (15).

▶ Controlați cu regularitate starea cârligului de suspendare și a cârligului din dispozitivul de suspendare.

Procesul de încărcare

Observație: Încărcătorul și accumulatorii nu sunt incluși în pachetul de livrare.

Fișa de rețea prezentată în figură poate să difere de cea cu care este prevăzută scula dumneavoastră electrică.

Asigurați-vă că încărcătorul și acumulatorul corespund rețelei de alimentare cu energie electrică din țara de utilizare.

Încărcătorul AL 2450 DV (consultați imaginea A)

Racordati încărcătorul (21) cu fișa de rețea (22) la rețeaua de alimentare cu energie electrică și introduceți acumulatorul (11) în poziția corectă în compartimentul de încărcare al încărcătorului.

▶ Nu forțați acumulatorul pentru a-l introduce/scoate.

Accumulatorii cu conector APT (Akku Pack Top) sunt proiectați astfel încât să nu poată fi introduși decât în poziția corectă în scula electrică sau în încărcător. Indicatorul cu LED verde (23) începe să se aprindă intermitent. Aceasta indică prezența curentului de încărcare. Atunci când accumulatorul este complet încărcat, procesul de încărcare se oprește automat. Dacă indicatorul cu LED-ul verde nu se mai aprinde intermitent, ci este aprins continuu, înseamnă că procesul de încărcare s-a încheiat. Timp de aproximativ 2 secunde va fi emis un semnal acustic care semnalează încărcarea completă a accumulatorului.

Aprinderea continuă a indicatorului cu LED roșu (24) indică faptul că procesul de încărcare se realizează cu un curent de încărcare redus. Dacă indicatorul cu LED roșu se aprinde intermitent, înseamnă că efectuarea procesului de încărcare nu este posibilă.

Defecțiuni – Cauze și remediere

Cauză Remediere
Indicatorul cu LED nu se aprinde
Fișa de rețea a încărcătorului nu este introdus (corect) în priză	Introduceți (complet) fișa de rețea în priză
Priza, cablul de alimentare electrică sau încărcătorul sunt defecte	Verificați tensiunea din rețeaua de alimentare electrică; dacă este cazul, solicitați verificarea încărcătorului la un centru de service autorizat pentru scule electrice Bosch

Nu este posibilă pornirea procesului de încărcare

Temperatura acumulatorului nu se încadrează în intervalul de temperatură admis	Aduceți temperatura acumulatorului în intervalul de temperatură admis, cuprins între 0 °C (32 °F) și 45 °C (113 °F), prin răcire sau încălzire
Contactele acumulatorului sunt murdare	Curățați contactele acumulatorului, de exemplu, prin introducerea și scoaterea de mai multe ori a acumulatorului sau prin înlocuirea acumulatorului dacă este necesar
Acumulator defect Înlocuiți acumulatorul
Acumulatorul nu este introdus (corect)	Introduceți (complet) acumulatorul în compartimentul de încărcare

Stabilizatorul de tensiune (consultați imaginea B)

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

Observație: Mașina de înșurubat unghiulară industrială cu accumulator poate fi utilizată alternativ cu un accumulator sau cu un stabilizator de tensiune.

Fișa de rețea prezentată în figură poate să difere de cea cu care este prevăzută scula dumneavoastră electrică.

▶ Aveți grijă ca stabilizatorul de tensiune să fie adecvat rețelei electrice specifice țării dumneavoastră.

Pe lângă stabilizatorul de tensiune 4EXACT și cablul de alimentare electrică corespunzător, mai este necesar un adaptor de tensiune a cărui tensiune nominală să fie egală cu cea a mașinii de înșurubat.

Tensiunea indicată la stabilizatorul de tensiune (indicatorul cu LED) trebuie să coincidă cu tensiunea mașinii de înșurubat. Stabilizatorul de tensiune este adecvat în mod exclusiv pentru mașinile de înșurubat industriale cu accumulatori Bosch din seriile EXACT, ANGLE EXACT și BT-EXACT, cu o tensiune cuprinsă între 9,6 V și 14,4 V. În caz contrar, există pericolul de incendiu și explozie.

Racordarea la rețeaua de alimentare cu energie electrică

Observație: Rețineți că la livrare nici accumulatorul și nici adaptorul de tensiune nu sunt montate la scula electrică.

Nu depozitați niciodată accumulatorii în interiorul unui aparat care funcționează cu accumulatori. Acumulatorii rezistă mai mult timp și se pot încărca mai bine dacă sunt păstrați separat. Nu uitați că, după o perioadă de depozitare mai îndelungată, înainte de utilizare trebuie să încărcați mai întăi accumulatorul.

Încărcarea accumulatorului

Înainte de a monta accumulatorul în scula electrică, încărcați-l într-un încărcător corespunzător. Pentru descrierea exactă a procesului de încărcare, consultați instrucțiunile de utilizare a încărcătorului și observațiile din cadrul acestui manual (vezi „Procesul de încărcare“, Pagina 225).

Accumulatorul este prevăzut cu un sistem NTC de monitorizare a temperaturii, care permite încărcarea la temperaturi cuprinse între 0 °C (+32 °F) și 45 °C (+113 °F). Astfel se asigură o durată lungă de viață utilă a accumulatorului. În condițiile unei utilizări corecte, accumulatorul poate fi reîncărcat de până la 3000 de ori.

Un accumulator nou sau neutilizat pentru o perioadă mai îndelungată atinge capacitatea maximă numai după aproximativ 5 cicluri de încărcare-descărcare. Acumulatorii trebuie să fie reîncărcați numai atunci când indicatorul cu LED privind „starea de încărcare a accumulatorului” al sculei electrice se aprinde în roșu.

Montarea și demontarea accumulatorului

Apăsați comutatorul de schimbare a direcției de rotație (14) în poziția din mijloc. Astfel, comutatorul de pornire/oprire (13) este blocat în poziția de „oprire”, prevenindu-se astfel pornirea accidentală a sculei electrice.

Introduceți prin împingere un accumulator încărcat (11) în mânerul sculei electrice.

Aveți grijă ca accumulatorul să fie introdus în poziția corectă și ca tastele de deblocare (12) să se fixeze sonor în mânerul sculei electrice.

Nu forțați acumulatorul pentru a-l introduce/scoate. Acumulatorii cu conector APT (Akku Pack Top) sunt proiectați astfel încât să nu poată fi introduși decât în poziția corectă în scula electrică sau în încărcător.

Pentru scoaterea accumulatorului(11), apăsați pe ambele părți ale tastelor de deblocare (12) și trageți în jos accumulatorul din mâner.

Montarea și demontarea adaptorului de tensiune (consultați imaginea C)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Alegeți alimentatorul de tensiune adecvat pentru tensiunea nominală a sculei dumneavoastră electrice.

Pentru a putea fi diferențiate, adaptoarele de tensiune au culoarea carcasei conectorului D-Sub (26), în funcție de tensiune. Carcasa ștecherului D-Sub pentru tensiunea de

9,6 V este colorată în albastru deschis, iar cea pentru tensiunea de 14,4 V este de culoare neagră.

▶ Carcasa adaptorului (28) poate fi montată sau demontată din mașina de înșurubat industrială cu accumulator numai dacă stabilizatorul de tensiune este dezactivat sau dacă conectorul stabilizatorului de tensiune (26) este separat.

Apăsați comutatorul de schimbare a direcției de rotație (14) în poziția din mijloc. Astfel, comutatorul de pornire/oprire (13) este blocat în poziția de „oprire”, prevenindu-se astfel pornirea accidentală a sculei electrice.

Împingeți apoi carcasa adaptorului (28) în mânerul sculei electrice. Asigurați-vă că carcasa adaptorului este introdusă în poziția corectă și că tastele de deblocare (12) se fixează sonor în mânerul sculei electrice.

Apoi introduceți ștecherul (26) al adaptorului de tensiune corespunzător sculei electrice în conectorul (25). Înșurubați strâns ștecherul (26) în conectorul (25) strângând manual cele două șuruburi (27).

Pentru scoaterea adaptorului de tensiune, desfiletați cele două şuruburi (27) de la ştecherul (26) al stabilizatorului de tensiune deconectat și scoateți ştecherului din conectorul (25).

Apoi apăsați pe ambele părți ale tastelor de deblocare (12) și scoateți carcasa adaptorului (28) din mânerul sculei electrice.

Înlocuirea accesoriului în cazul capetelor de înşurubare cu mandrină cu schimbare rapidă (consultați imaginea D)

▶ Atunci când montați accesoriiul, aveți grijă ca acesta să fie fixat în siguranță pe sistemul de prindere a accesoriiilor. Dacă accesoriiul nu este bine fixat pe sistemul de prindere a accesoriiilor, acesta se poate desprinde, nemaiputând fi controlat.

ANGLE EXACT 2 | 3 | 6

Pentru aceste mașini de înșurubat unghiulare industriale cu accumulator este disponibil un cap drept de înșurubare cu mandrină cu schimbare rapidă de 1/4" (număr de identificare 0 607 453 631).

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Pentru aceste mașini de înșurubat unghiulare industriale cu acumulator este disponibil un cap unghiular de înșurubare cu mandrină cu schimbare rapidă de 1/4" (număr de identificare 0 607 453 630).

Montarea accesoriiului

Trageți spre înainte mandrina cu schimbare rapidă (29). Introduceți accesoriiul (1) în sistemul de prindere a accesoriiilor (2) și eliberați mandrina cu schimbare rapidă. Utilizați numai accesorii cu capăt de introducere adecvat (1/4" hexagonal).

Nu încercați să montați burghie în această mandrină cu schimbare rapidă.

Maşinile de înşurubat unghiulare industriale cu accumulator cu cuplaj de întrerupere nu sunt adecvate pentru găurire. Cuplajul se poate deconecta automat și fără avertisment. În

cazul în care veți continua să găuriți și după ce cuplajul întrerupe transmiterea cuplului, scula electrică vă poate scăpa de sub control până când cuplajul de întrerupere va asigura din nou transmiterea cuplului.

Extragerea accesoriiului

Trageți spre înainte mandrina cu schimbare rapidă (29). Scoateți accesoriiul (1) din sistemul de prindere a accesoriiilor (2) și eliberați mandrina cu schimbare rapidă.

Înlocuirea accesoriului de la capul de înşurubare cu locaş pătrat exterior

▶ Atunci când montați accesoriiul, aveți grijă ca acesta să fie fixat în siguranță pe sistemul de prindere a accesoriiilor. Dacă accesoriiul nu este bine fixat pe sistemul de prindere a accesoriiilor, acesta se poate desprinde, nemaiputând fi controlat.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Pentru aceste mașini de înșurubat unghiulare industriale cu acumulator este disponibil un cap unghiular de înșurubare cu locaș pătrat de 1/4" (număr de identificare 0 607 453 617), precum și un cap unghiular de înșurubare cu locaș pătrat de 3/8" (număr de identificare 0 607 453 620).

ANGLE EXACT 17 | 23 | 30

Pentru aceste mașini de înșurubat unghiulare industriale cu acumulator este disponibil un cap unghiular de înșurubare cu locaș pătrat de 3/8" (număr de identificare 0 607 451 618).

Montarea accesoriiului

Apăsați spre interior știftul în tija pătrată a sistemului de prindere a accesoriilor (2), de exemplu, cu o șurubelniță îngustă, și împingeți accesoriul (1) pe deasupra locașului pătrat. Aveți grijă ca știftul să se înclicheteze în degajarea accesoriului.

Extragerea accesoriiului

Apăsați spre interior știftul în degajarea accesoriului (1) și extrageți accesoriul din sistemului de prindere a accesoriilor (2).

Înlocuirea sculei în cazul capetelor de înşurubare cu locaş hexagonal interior (consultați imaginea E)

▶ Atunci când montați accesoriiul, aveți grijă ca acesta să fie fixat în siguranță pe sistemul de prindere a accesoriiilor. Dacă accesoriiul nu este bine fixat pe sistemul de prindere a accesoriiilor, acesta se poate desprinde, nemaiputând fi controlat.

ANGLE EXACT 2|3|6|7|8|15

Pentru aceste mașini de înșurubat unghiulare industriale cu accumulator este disponibil un cap unghiular de înșurubare cu locaș hexagonal interior de 1/4" (număr de identificare 0 607 453 618).

Montarea accesoriiului

Introduceți accesoriiul (1) în locașul hexagonal interior al sistemului de prindere a accesoriiilor (2) până când se fixează sonor în poziție.

Extragerea accesoriiului

Extrageti accesoriiul (1) din sistemul de prindere a accesoriiilor (2), dacă este necesar, cu ajutorul unui clește.

Functionare

Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție

sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.

Punere în funcțiune

Dacă doriți să porniți scula electrică, trebuie reglați mai întâi direcția de rotație cu ajutorul comutatorului de schimbare a direcției de rotație (14):

Scula electrică pornește numai atunci când comutatorul de schimbare a direcției de rotație (14) nu se află în poziția de mijloc (piedică de pornire).

Reglarea directiei de rotație (consultați imaginea F)

▶ Acționați comutatorul de schimbare a direcției de rotație (14) numai cu scula electrică oprită.

Functionare spre dreapta: Pentru înșurubarea de șuruburi, apăsați comutatorul de schimbare a direcției de rotație (14) spre stânga, până la opritor.

Functionare spre stânga: Pentru slăbirea, respectiv deșurubarea de șuruburi, apăsați comutatorul de schimbare a direcției de rotație (14) spre dreapta, până la opritor.

Conectarea lămpii de lucru

Lampa de lucru (18) permite iluminarea zonei de înșurubare în condiții de luminozitate nefavorabilă. Conectați lampa de lucru (18) apăsând ușor comutatorul de pornire/oprire (13). Dacă apăsați mai puternic comutatorul de pornire/oprire, scula electrică va intra în funcțiune, iar lampa de lucru va continua să lumineze.

▶ Nu priviți direct spre lampa de lucru; aceasta vă poate orbi.

Pornire/Oprire

Maşinile de înşurubat au un cuplaj de întrerupere dependent de cuplul de strângere, care poate fi reglat în domeniul specificat. Acesta reacționează în momentul atingerii cuplului de strângere reglat.

Observație: Când utilizați mașina de înșurubat cu un adaptor de tensiune, trebuie mai întâi să puneți în funcțiune stabilizatorul de tensiune.

Pentru pornirea sculei electrice, apăsați comutatorul de pornire/oprire (13) până la opritor.

Scula electrică se oprește automat imediat ce este atins cuplul de strângere reglat.

În cazul eliberării premature a comutatorului de pornire/oprire (13), cuplul de strângere reglat anterior nu va putea fi atins.

228 | Română

Instrucțiuni de lucru

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Amplasați scula electrică pe piuliță/șurub numai în stare oprită. În caz contrar, accesoriiile aflate în rotație pot aluneca.

Reglarea cuplului de strângere (consultați imaginile G - I)

Cuplul de strângere depinde de pretensionarea arcului cuplajului de întrerupere. Cuplajul de întrerupere se declanșează atât la funcționarea spre dreapta, cât și spre stânga, în momentul atingerii cuplului de strângere reglat.

Pentru reglarea cuplurilor de strângere individuale, utilizati numai dispozitivul de reglare (30).

Împingeți complet spre înapoi cursorul (7) pe scula electrică.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

Introduceți cheia hexagonală (31) în accesoriiul (30) și rotiți- o lent.

Imediat ce prin orificiul carcasei se poate vedea o mică adâncitură (șaiba de reglare (32)) în cuplaj, introduceți dispozitivul de reglare (30) în această adâncitură și rotiți-l.

ANGLE EXACT 14CF | 22CF | 29CF

Respectați informațiile care însoțesc capul de acționare plat achiziționat sau adresați-vă distribuitorului local.

Rotirea acesteia în sens orar determină un cuplu de strângere mai puternic, iar rotirea acestuia în sens antiorar determină un cuplu de strângere mai slab.

Scoateți dispozitivul de reglare (30). Împingeți cursorul (7) din nou spre înainte pentru a proteja cuplajul împotriva murdăririi.

Observație: Reglarea necesară depinde de tipul de îmbinare prin șuruburi și poate fi determinată cel mai bine în cadrul unei probe practice. Verificați cu o cheie dinamometrică înșurubarea de probă.

Reglați cuplul de strângere numai în domeniul de putere specificat, în caz contrar, cuplajul de întrerupere nu va mai putea realiza declanșarea.

Marcarea reglajului cuplului de strângere

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

Pentru a marca cuplurile de strângere reglate individual, puteți înlocui inelul de marcare (17) cu un inel de marcare de culoare diferită.

Dacă, de exemplu, folosiți niște scule electrice EXACT cu un cuplu de strângere de 4,5 Nm, puteți monta pe acestea inele de marcare roșii pentru marcarea cuplului de strângere reglat de dumneavoastră. Dacă folosiți și scule electrice EXACT într-un alt sector de montaj, al căror cuplu de strângere a fost reglat la 7,5 Nm, puteți utiliza un inel de marcare de altă culoare (negru, albastru, verde sau galben), pentru a marca cuplul de strângere în acest sector. Inelele de marcare de culori diferite au fost concepute pentru a veni în ajutorul montatorilor, astfel încât aceștia să recunoască mai rapid cuplul de strângere reglat pentru fiecare sculă electrică în parte.

Desprindeți prin apăsare inelul de marcare (17) cu ajutorul lamei subțiri a unei șurubelnite, al unui spaclu sau al unei scule similare.

Folosiți întotdeauna scula electrică cu un inel de marcare montat pentru a avea siguranța că carcasa este protejată împotriva pătrunderii prafului și murdăriei.

Indicatorul cu LED

Indicatorul stării de încărcare a acumulatorului

Atunci când este necesară încărcarea acumulatorului (11), indicatorul cu LED (10)

se aprinde intermitent în verde și este emis un semnal acustic. În acest moment mai sunt posibile doar 6–8 înşurubări.

Dacă indicatorul cu LED se aprinde în roșu, înseamnă că capacitatea accumulatorului nu mai este suficientă pentru încă o înșurubare sau scula electrică a fost suprasolicitată. Scula electrică nu mai poate fi pornită. Piedica de pornire rămâne activă până când accumulatorul este scos din scula electrică și este introdus un accumulator încărcat.

Atunci când lucrați cu un adaptor de tensiune, indicatorul cu LED roșu (10) indică o suprasarcină.

Dacă indicatorul cu LED (10) se aprinde intermitent în roșu, scula electrică este supraîncălzită și nu funcționează. Înainte de a repune în funcțiune scula electrică, așteptați puțin până când lumina intermitentă se stinge automat.

Un timp de functionare considerabil scăzut al sculei electrice după încărcarea accumulatorului indică faptul că acesta din urmă va trebui înlocuit în curând. Eliminați acumulatorii uzați conform prevederilor legale/specifice țării dumneavoastră.

Indicatorul pentru înşurubări

La atingerea cuplului de strângere reglat anterior, cuplajul de întrerupere se declanșează. Indicatorul cu LED (9) se aprinde

în verde.

Dacă cuplul de strângere reglat anterior nu a fost atins, indicatorul cu LED (9) se aprinde în roșu și se emite un semnal acustic. Înşurubarea trebuie executată încă o dată.

Protectie impotriva repetării înşurubării

Dacă, în timpul unei înșurubări, cuplajul de întrerupere se declanșează, motorul se oprește. Repornirea este posibilă numai după o pauză de 0,7 secunde. Astfel este evitată repetarea accidentală a unor înșurubări deja bine executate.

Reglarea capului unghiular de înşurubare

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Puteți regla capul unghiular de înșurubare (3) în opt poziții. Fixați scula electrică cu ajutorul cheii fixe (6) pe suprafața pentru chei (5) a flanșei capului unghiular.

▶ Nu fixați niciodată scula electrică pe capacul carcasei.

Detensionați piulița olandeză, cu ajutorul cheii fixe (4), de pe suprafața pentru chei (19). Reglați capul unghiular de înșurubare (3) cu 45° în poziția dorită și strângeți din nou piulița olandeză cu ajutorul cheii fixe (4) pe suprafața pentru chei (19).

Țineți strâns pe partea opusă cu cheia fixă (6) pe flanșa capului unghiular.

ANGLE EXACT 14CF | 22CF | 29CF

Respectați informațiile care însoțesc capul de acționare plat achiziționat sau adresați-vă distribuitorului local.

Reglarea lămpii de lucru cu LED-uri (consultați imaginea J)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Desprindeți prin apăsare inelul de marcare (17) cu ajutorul lamei subțiri a unei șurubelnite, al unui spaclu sau al unei scule similare. Împingeți șaiba elastică (33) spre înapoi pe capacul carcasei, cu ajutorul unui clește pentru șaibe elastice.

Cele două jumătăți ale suportului pentru LED-uri (16) din jurul lâmpii de lucru cu LED-uri (18) pot fi aduse acum în orice poziție dorită. Aveți grijă să nu deteriorați cablul lâmpii de lucru cu LED-uri și împingeți-l, fără a-l îndoi, în cavitatea (34) prevăzută în acest scop din capacul carcasei. Împrejmuiți din nou lampa de lucru cu LED-uri (18) cu cele două jumătăți ale capacului carcasei suportului pentru LED-uri (16).

Apăsați șaiba elastică (33) și inelul de marcare (17) înapoi în poziția inițială.

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Lubrifierea sculei electrice

Lubrifiant:

Vaselină specială pentru angrenaje (225 ml) Număr de identificare 3 605 430 009 Vaselină Molykote Ulei de motor SAE 10/SAE 20

- După primele 150 de ore de funcționare, curățați angrenajul utilizând un solvent slab. Respectați în acest sens instrucțiunile de utilizare și eliminare ale producătorului solventului respectiv. Apoi lubrifiata angrenajul utilizând o vaselină specială pentru angrenaje marca Bosch. După prima curățare, repetați procedura de curățare la 300 de ore de funcționare.

• Lubrifiati piesele mobile ale cuplajului de întrerupere după 100.000 de înșurubări aplicând câteva picături de ulei de motor SAE 10/SAE 20. Lubrifiati piesele glisante și rulante utilizând vaselină Molykote. Cu această ocazie, examinați cuplajul pentru a evalua nivelul de uzură al acestuia și pentru a avea siguranța că nu au fost influențate repetabilitatea și precizia operațiilor de înșurubare. Apoi trebuie reglat din nou cuplul de strângere al cuplajului.

▶ Lucrările de întreținere și reparație trebuie să fie efectuate numai de personal de specialitate, calificat corespunzător. Astfel, este garantată menținerea siguranței în timpul funcționării sculei electrice.

Aceste lucrări pot fi efectuate rapid și fiabil în cadrul unui centru de service autorizat Bosch.

▶ Eliminați în mod ecologic lubrifiantii și detergentii. Respectați prevederile legale.

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la:

www.bosch-pt.com

Echipa de consultanță clienti Bosch vă ajută cu plăcere în chestiuni legate de produsele noastre și accesoriiile lor. În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Eliminarea ecologică

Sculele electrice, acumulatorii, accesoriiile și ambalajele trebuie predate la un centru de reciclare ecologică.

Nu eliminați sculele electrice și accumulatorii/bateriile împreună cu deșeurile menajere!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

Accumulatorii/Bateriile:

Ni-Cd

Ni-MH

Ni-Cd: nichel-cadmiu

Atenție: Acești accumulatori conțin cadmiu, un metal greu extrem de toxic.

Ni-MH: nichel-hidrură metalică

Български
