NAUDOJIMO INSTRUKCIJA ANGLE EXACT 22 CF Professional BOSCH

Lietuvių k. ......Puslapis 303

日本語……ページ 313

中文……页324

繁體中文……頁332

한국어 ......페이지 341

ไทย…… หน้า350

Bahasa Indonesia.... Halaman 363

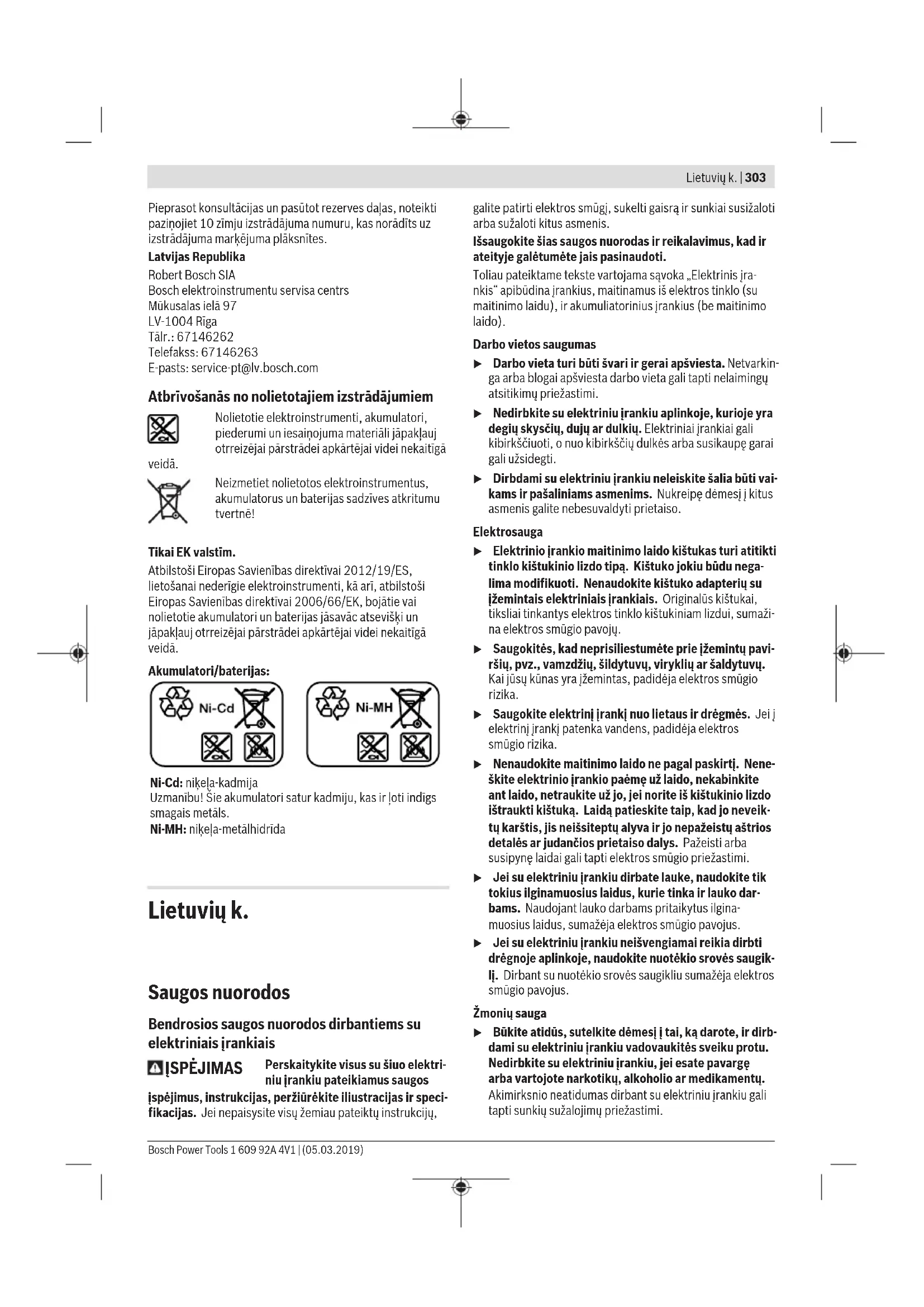

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų,

galite patirti elektros smūgi, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.

304 | Lietuvių k.

Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévěkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš įjungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po-veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrini įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur

nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinj įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

• Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
  Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
  Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
  Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite ji vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku-muliatoriaus skystis gali sudirginti ar nudeginti odą.
  ▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-mų pavojų.
  ▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
  Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
▶ Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti

tik gamintojas arba jgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su suktuvais

▶ Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenu. Varžtui palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali at-sirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
Elektrinį įrankį tvirtai laikykite. Užveržiant ir atlaisvinant varžtus gali atsirasti trumpalaikis reakcijos momentas.
▶ Itvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jt-virtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

▶ Užsiblokavus darbo įrankiui, elektrini įrankį nedelsdami išjunkite. Būkite pasirengę dideliems reakcijos momentams, sukeliantiems atatranką. Darbo įrankis užsiblokuoja, kai elektrinis įrankis veikiamas per didele apkrova arba yra perkreipiamas apdirbamame ruošinyje.

ISPÉJIMAS

Dulkės, kylančios šlifuojant švitri- niu popieriumi, pjaunant, šlifuojant įvairiais darbo įrankiais, gręžiant ir atliekant panašius darbus, gali būti kancerogeninės, sukeliančios toksišku-mo poveikius vystymuisi arba mutageninės. Kai kurios šiose dulkėse esančios medžiagos yra:

švinas dažuose ir lakuose, kurių sudėtyje yra švino; kristali-

nis silicio dioksidas plytose, cemente ir kituose mūrijimo medžiagose; arsenas ir chromatas chemiškai apdorotoje medienoje. Susirgimo rizika priklauso nuo to, kaip dažnai dirbate su šiomis medžiagomis. Norėdami sumažinti pavojų, dirbkite tik gerai vėdinamose patalpose su atitinkama apsaugine jranga (pvz., su specialios konstrukcijos kvėpavimo aparatais, kurie išfiltruoja net ir mažiausias dulkių daleles).

▶ Saugokite, kad prietaisas netikėtai nejsijungtu. Prieš įstatydami akumuliatorių įsitikinkite, kad įjungimo-iš-jungimo jungiklis nustatytas į padėti išjungta. Jei ne- šdami elektrinį įrankį pirštą laikysite ant įjungimo-išjungimo jungiklio arba akumuliatorių įstatysite į įjungtą elektrinį įrankį, gali įvykti nelaimingas atsitikimas.
Naudokite tik nepriekaištingos būklės, nesusidėvėjusius darbo įrankius. Netinkami darbo įrankiai gali lūžti, sužeisti ir padaryti materialinės žalos.
▶ |statydami darbo jrankj atkreipkite dèmesi, kad darbo jrankis bütu tvirtai jstatytas i jrankiu itvara. Jeigu darbo jrankis jstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.
▶ Isukdami ilgus varžtus bükite atsargūs – priklausomai nuo varžto tipo ir naudojamo darbo įrankio iškyla nuslydimo pavojus. Ilgi varžtai dažnai sunkiau valdomi. Jeigu įrankis nuslysta jsukimo metu, jūs galite susižeisti.
Prieš ijungdami elektrini įrankį patikrinkite, kokia yra nustatyta sukimosi kryptis. Pvz., jeigu norite išsukti varžtą, tačiau nustatyta jsukimo kryptis, elektrinis įrankis gali pradėti nekontroliuojamai judėti.
▶ Nenaudokite elektrinio įrankio kaip gręžimo mašinos. Elektriniai įrankiai su atjungimo sankaba nėra skirti gręžti. Sankaba gali automatiškai ir be jspėjimo išsijungti.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Elektrinio įrankio paskirtis

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Elektrinis įrankis skirtas nurodytų matmenų varžtams, veržlėms ir kitoms srieginėms dalims nurodytame galios intervale jsukti ir išsukti.

Elektrinis jrankis nėra skirtas naudoti kaip gręžimo mašina; kad išvengtumėte žmonių sužalojimo ir materialinės žalos, elektriniu jrankiu su atjungimo sankaba niekada negrežkite.

ANGLE EXACT 14CF | 22CF | 29CF

Kadangi elektrinio jrankio kairinis sukimasis yra lėtas, jis skirtas naudoti su atvira plokščiaja pavara. Jis skirtas srieginėms jungtims tik iš vienos pusės prieinamose vietose, pvz., vamzdynų srieginėms jungtims.

Jis néra skirtas srieginėms jungtims atlaisvinti.

306 | Lietuvių k.

Elektrinis įrankis nėra skirtas naudoti kaip gręžimo mašina; kad išvengtumėte žmonių sužalojimo ir materialinės žalos, elektriniu įrankiu su atjungimo sankaba niekada negrežkite.

Pavaizduoti jrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Darbo įrankis (pvz., galvutė varžtams ir veržlėms)
(2) Įrankių įtvaras
(3) Kampinė suktuvo galvutė
(4) Veržliaraktis, rakto plotis 27 mm
(5) Kampinės galvutės jungės briaunos raktui uždėti
(6) Veržliaraktis, rakto plotis 22 mm
(7) Jungiklis sukimo momentui nustatyti
(8) Pakabinimo lankelis
(9) Sukimo operaciju šviesadiodis indikatorius
(10) Akumuliatoriaus jkrovos būklės šviesadiodis indikatorius
(11) Akumuliatorius su APT jstatomuoju galu
(12) Akumuliatoriaus atblokavimo klavišas
(13) Jjungimo-išjungimo jungiklis
(14) Sukimosi krypties perjungiklis
(15) Išpjovos lankeliui, skirtam prietaisui pakabinti, tvirtinti

(16) Šviesos diodo laikiklis
(17) Žymėjimo žiedas
(18) Darbiné lemputé
(19) Gaubiamosios veržlės briaunos raktui uždėti
(20) Antveržlé
(21) Kroviklis
(22) Kištukas
(23) Žalias šviesadiodis indikatorius ant kroviklio
(24) Raudonas šviesadiodis indikatorius ant kroviklio
(25) Jungiamasis lizdas jtampos adapteriui ant 4EXACT
(26) „D-Sub“ jungiamasis kištukas
(27) Varžtai ant „D-Sub“ jungiamojo kištuko
(28) Itampos adapteris
(29) Greitojo keitimo griebtuvas
(30) Reguliavimo jrankis
(31) Šešiabriaunis raktas
(32) Reguliavimo veržlé
(33) Spyruoklinis fiksuojamasis žiedas
(34) Ertmė korpuso pusmovėje
(35) Rankena (izoliuotas rankenos paviršius)
Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Pramoninis akumuliatorinis kampinis suktuvas ANGLE EXACT 2 3 6
Gaminio numeris		0 602 490 647 0 602 490 656 0 602 490 652
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm 2/2 3/3 6/6
Tuščiosios eigos sūkių skaičius n_0	min^-1	110 420 650
Nominalioji įtampa V 9,6 9,6 9,6
Sukimosi kryptis		ΩΩ	ΩΩ
Svoris pagal „EPTA-Procedure 01:2014“ kg 1,0 1,0 1,0
Apsaugos tipas IP 20 IP 20 IP 20

Pramoninis akumuliatorinis kampinis suktuvas ANGLE EXACT 7 8 15

Gaminio numeris		0 602 490 669 0 602 490 651 0 602 490 650
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm 7/7 9/9 15/15
Tuščiosios eigos sūkių skaičius n0	min-1	110 420 250
Nominalioji įtampa V 9,6 9,6 9,6
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Svoris pagal „EPTA-Procedure 01:2014“ kg 1,0 1,0 1,0
Apsaugos tipas IP 20 IP 20 IP 20

Pramoninis akumuliatorinis kampinis suktuvas ANGLE EXACT 17 23 30

Gaminio numeris

0 602 490 675 0 602 490 673 0 602 490 671

Pramoninis akumuliatorinis kampinis suktuvas ANGLE EXACT 17 23 30

Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm 17/13 23/20 30/28
Tuščiosios eigos sūkių skaičius n_o	min^-1	560 320 220
Nominalioji įtampa V 14,4 14,4 14,4
Sukimosi kryptis		ΩΩ	ΩΩ
Svoris pagal „EPTA-Procedure 01:2014“ kg 1,5 1,5 1,5
Apsaugos tipas IP 20 IP 20 IP 20

Pramoninis akumuliatorinis kampinis suktuvas ANGLE EXACT 14CF 22CF 29CF

Gaminio numeris		0 602 490 690	0 602 490 693	0 602 490 691
Maks. sukimo momentas kietosios jungties atveju, esant dešininiam sukimuisi ^A)	Nm	10 16 20
Tuščiosios eigos sūkių skaičius n _0 , esant dešininiam suki-muisi ^A)	min ^-1	340 440 300
Nominalioji įtampa V 9,6 14,4 14,4
Sukimosi kryptis		ΩΩ	ΩΩ	ΩΩ
Svoris pagal „EPTA-Procedure 01:2014“ kg 1,0 1,5 1,5
Apsaugos tipas IP 20 IP 20 IP 20

A) Esant kairiniam sukimuisi, elektriniai jrankiai veikia lečiau ir jų sukimo momentas mažesnis. Priklausomai nuo plokščiosios pavaros perdavimo santykio kinta darbo jrankio sūkių skaičius ir sukimo momentas.

Ni-Cd akumuliatoriai		9,6	9,6	12,0	12,0	14,4	14,4
Gaminio numeris		2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655
Celių kiekis		8	8	10	10	12	12
Akumuliatoriaus jtampa	V	9,6	9,6	12,0	12,0	14,4	14,4
Talpa	Ah 1,8 2,4 1,8 2,4 1,8 2,4
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,45	0,50	0,65	0,70	0,70	0,80
Rekomenduojami krovikliai		AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV

Ni-MH akumuliatorių baterija 9,6 12,0 14,4

Gaminio numeris	2 607 335 681 2 607 335 683 2 607 335 685
Celių kiekis	8 10 12
Akumuliatoriaus jtampa	V 9,6 12,0 14,4
Talpa	Ah 2,6 2,6 2,6
Svoris pagal „EPTA-Procedure 01:2014“ kg 0,55 0,70 0,80
Rekomenduojami krovikliai	AL 2450 DV	AL 2450 DV	AL 2450 DV

Kampinė suktuvo galvutė		■ 1/4"	■ 3/8"	■ 3/8"	● 1/4"	SWF ● 1/4"
Gaminio numeris		0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Maks. sukimo momentas, esant standžiajai jungčiai, pagal ISO 5393	Nm	20	25	30	20	20
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,23	0,23	0,27	0,23	0,23

Tiesi suktuvo galvutė	SWF 1/4"
Gaminio numeris	0 607 453 631

308 | Lietuvių k.

Tiesi suktuvo galvutė SWF 1/4"
Maks. sukimo momentas, esant standžiajai jungčiai, pagal ISO 5393	Nm	6
Svoris pagal „EPTA-Procedure 01:2014" kg 0,22

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-2.

Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra 70 dB(A). Paklaida K = 3 dB. Triukšmo lygis darbo metu gali viršyti 80 dB(A).

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-2: varžtų sukimas: a h < 2,5 m/s ^2 , K = 1,5 m/s ^2 .

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Tiekiamas komplektas

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Šie pramoniniai akumuliatoriniai kampiniai suktuvai tiekiami be darbo įrankių, kampinės suktuvo galvutės, tiesios suktuvo galvutės, akumuliatorių baterijos, kroviklio, įtampos lygintuvo ir įtampos adapterio.

Itampos adapteris skirtas tik Bosch pramoniniam akumuliatoriniam kampiniam suktuvui prie Itampos lygintuvo 4EXACT prijungti.

ANGLE EXACT 14CF | 22CF | 29CF

Šie pramoniniai akumuliatoriniai kampiniai suktuvai tiekiami be darbo įrankių, plokščiosios pavaros, tarpinės jungės, akumuliatorių baterijos, kroviklio, įtampos lygintuvo arba be įtampos adapterio.

Itampos adapteris skirtas tik Bosch pramoniniam akumuliatoriniam kampiniam suktuvui prie jtampos lygintuvo 4EXACT prijungti.

Eksploatavimo ir sandėliavimo aplinka

Elektrinis įrankis pritaikytas naudoti tik uždarose patalpose.

Siekiant užtikrinti nepriekaištingą veikimą,

elektrínio jrankio leidžiamoji aplinkos temperatūra yra nuo - 5 °C iki +50 °C (23 °F ir 122 °F), o leidžiamasis santykinis oro drėgnumas nuo 20 iki 95 %, kai jrankis nerasoja.

Siekiant išvengti akumuliatoriaus celių pažeidimo, akumuliatorius turi būti laikomas nuo 0 °C (32 °F) iki 45 °C (113 °F) temperatūroje.

Kampinės suktuvo galvutės montavimas

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Naudojant šiuos pramoninius akumuliatorinius kampinius suktuvus pirmiausia reikia uždėti tinkamą kampinę suktuvo galvutę (žr. „Techniniai duomenys“, Puslapis 306).

Prieš pradėdami montuoti, reguliuoti ar išmontuoti suktuvo galvutę įsitikinkite, kad sukimosi krypties perjungiklis nustatytas į vidurinę padėtį (jjungimo blokavimas) arba iš elektrinio įrankio buvo išimtas akumuliatorius.

Elektrinj jrankj laikykite veržliarakčiu (6), uždėtu ant kampinės suktuvo galvutės briaunų, skirtų raktui uždėti (5).

▶ Elektrinio įrankio niekada neužveržkite ties korpuso pusmovėmis.

Kampinę suktuvo galvutę (3) norimoje padėtyje jstatykite ant jungės ir tvirtai užsukite gaubiamają veržlę, uždėję veržliaraktį (4) ant briaunų, skirtų raktui uždėti (19). Sukdami prilaikykite veržliarakčiu (6), uždėtu ant kampinės galvutės jungės.

ANGLE EXACT 14CF | 22CF | 29CF

Naudojant šiuos pramoninius akumuliatorinius kampinius suktuvus pirmiausia reikia uždėti tinkamą plokščiają pavarą. Prekybos vietose galima jsigyti įvairių plokščiųjų pavarų. Kokios reikia plokščiosios pavaros, pasiteiraukite specializuotos prekybos atstovo.

▶ Laikykitės plokščiosios pavaros montavimo nuorodu.

Pakabinimo įtaisas

Naudodamiesi pakabinimo lankeliu (8), elektrinj jrankj galite pakabinti ant pakabinimo jtaiso.

Pakabinimo lankelj (8) uždėkite ant elektrinio jrankio ir užfik-suokite išpjovoje (15).

Periodiškai patikrinkite pakabinimo lankelio ir pakabinimo įtaiso kablio būklę.

Ikrovimo procesas

Nuoroda: krovikliai ir akumuliatoria i j tiekiamą komplektą nejeina.

Pavaizduotas kištukas gali skirtis nuo kai kurių elektrinių jrankių kištuko.

▶ Patikrinkite, ar kroviklis ir akumuliatorius tinkami naudoti jūsų šalies reikalavimus atitinkančiame elektros tinkle.

Kroviklis AL 2450 DV (žr. A pav.)

Jjunkite kroviklio (21) kištuką (22) j elektros tinklą, o akumuliatorių (11) tinkama padėtimi įstatykite j kroviklio lizdą.

Idėdami/išimdami akumuliatorių nenaudokite jėgos. Akumuliatoriai su APT įstatomuoju galu (Akku Pack Top) yra sukonstruoti taip, kad juos į elektrinį jrankį arba kroviklį būtų galima jdėti tik tinkama padėtimi.

Žalias šviesadiodis indikatorius (23) pradeda mirksėti. Jis rodo, kad teka jkrovimo srovė. jkrovimo procesas automatiškai nutraukiamas, kai akumuliatorius visiškai jkraunamas. Jei žalias šviesadiodis indikatorius nebemirksi, bet dega tolygiai, vadinasi jkrovimo procesas yra baigtas. Pasigirsta apie 2 sekundes trunkantis garsinis signalas, kuris praneša apie visišką akumuliatoriaus jkrovimą.

Nuolat šviečiantis raudonas šviesadiodis indikatorius (24) praneša, kad jkrovimas vyksta mažesne jkrovimo srove. Jei raudonas šviesadiodis indikatorius mirksi, vadinasi jkrovimo procesas vykti negali.

Gedimas - Priežastis ir pašalinimas

Priežastis Šalinimas
Šviesadiodžiai indikatoriai nešviečia
Nejkištas (netinkamai jkištas) kroviklio kištukas	Kištuką tinkamai jkiškite j kištukinį lizdą
Pažeistas kištukinis lizdas, maitinimo laidas arba krovik- lis	Patikrinkite maitinimo įtampa, jei reikia, del kroviklio pa- tikrinimo kreipkitės į Bosch elektrinių įrankių remonto dirbtuves

Nevyksta ikrovimo procesas

Akumuliatoriaus temperatūra nėra leistiname temperatū-ros intervale	Palaukite, kol akumuliatorius atvės arba išils iki leidžiamosios temperatūros nuo 0 °C (32 °F) ir 45 °C (113 °F)
Nešvarūs akumuliatoriaus kontaktai	Nuvalykite akumuliatoriaus kontaktus (pvz., daug kartų įstatykite ir išimkite akumuliatorių), jei reikia, akumuliatorių pakeiskite
Pažeistas akumuliatorius Akumuliatorių pakeiskite
Akumuliatorius nejstatytas (netinkamai įstatytas)	Akumuliatorių tinkamai įstatykite į kroviklio lizdą

Itampos lygintuvas (žr. B pav.)

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

Nuoroda: pramoniniai akumuliatoriniai suktuvai akumuliatoriniam darbo režimui pasirinktinai gali būti naudojami ir su įtampos lygintuvu.

Pavaizduotas kištukas gali skirtis nuo kai kurių elektrinių jrankių kištuko.

▶ Patikrinkite, ar įtampos lygintuvas tinkamas naudoti jūsų šalies reikalavimus atitinkančiame elektros tinkle.

Be įtampos lygintuvo 4EXACT ir tinkamo maitinimo laido jums reikia įtampos adapterio, kurio nominalioji įtampa būty tokiä pati kaip ir suktuvo.

Itampos lygintuvo jtampa (šviesadiodis indikatorius) turi sutapti su suktuvo jtampa. Jtampos lygintuvas skirtas tik „EXACT“, „ANGLE EXACT“ ir „BT-EXACT“ serijos Bosch akumuliatoriniams suktuvams, kurių jtampa nuo 9,6 V iki 14,4 V. Priešingu atveju iškyla gaisro ir sprogimo pavojus.

Prijungimas prie elektros tinklo

Nuoroda: prašome atkreipti dėmesį į tai, kad į tiekiamą elektrinį įrankį nėra įstatytas nei akumuliatorius, nei įtampos adapteris.

Niekada nelaikykite akumuliatorių akumuliatoriniuose įrankiuose. Akumuliatoriai ilgiau veikia ir geriau jkraunami, jei laikomi atskirai. Nepamirškite, kad ilgesnį laiką ne- naudotą akumuliatorių prieš naudojimą reikia visiškai jkrauti.

Akumuliatoriaus ikrovimas

Prieš jdėdami akumuliatorių i elektrinį jrankį specialiu krovikliu jj ikraukite. Tikslus įkrovimo proceso aprašymas pateiktas kroviklio naudojimo instrukcijoje ir šios instrukcijos nuorodose (žr. „Ikrovimo procesas“, Puslapis 308).

Akumuliatorius turi NTC temperatūros kontrolės daviklj, kuris leidžia jkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 0 °C (+32 °F) ir 45 °C (+113 °F). Tai gerokai pailgina akumuliatoriaus naudojimo laiką. Tinkamai naudojamą akumuliatorių galima jkrauti iki 3000 kartų.

Naujas arba ilgesnji laiką nenaudotas akumuliatorius visą galingumą išvystys tik po maždaug 5 jkrovimo-iškrovimo ciklų. Akumuliatorius reikia jkrauti tik tada, kai elektrinio jrankio šviesadiodis indikatorius „Akumuliatoriaus jkrovos būklė“ šviečia raudonai.

Akumuliatoriaus ïdėjimas ir išėmimas

Sukimosi krypties perjungiklj (14) pastumkite j vidurinę padėtį. Atlikus šį veiksmą jjungimo-išjungimo jungiklis (13) užblokuojamas padėtyje „Išjungta“, todėl elektrinis įrankis yra apsaugomas nuo netikėto jjungimo.

Ikrautą akumuliatorių (11) įstumkite į elektrinio įrankio ran- keną.

Stebėkite, kad akumuliatorių įstatytumėte tinkama padėtimi, o taip pat turite jausti, kad akumuliatoriaus fiksavimo klavišai (12) jsistato į elektrinio įrankio rankeną.

Idėdami/išimdami akumuliatorių nenaudokite jėgos. Akumuliatoriai su APT įstatomuoju galu (Akku Pack Top) yra sukonstruoti taip, kad juos į elektrinį jrankį arba kroviklj būtų galima jdėti tik tinkama padėtimi.

Norėdami akumuliatorių (11) išimti, abiejose pusėse paspauskite akumuliatoriaus fiksavimo klavišus (12) ir išimkite akumuliatorių iš rankenos, traukdami jį žemyn.

310 | Lietuvių k.

|tampos adapterio įdėjimas ir išėmimas (žr. C pav.)

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

Pasirinkite pagal jūsų elektrinio įrankio nominaliają įtampa tinkamą įtampos adapterį.

Jtampos adapterius, priklausomai nuo jtampos, galima atskirti pagal „D-Sub“ jungiamojo kištuko korpuso (26) spalvą. „D-Sub“ kištuko, skirto 9,6 V jtampai, korpuso spalva yra šviesiai mėlyna, o 14,4 V jtampai skirto kištuko – juoda.

Adapterio korpusa (28) i pramonini akumuliatorinj suktuvą jmontuoti ar iš jo išmontuoti leidžiama tik tada, kai išjungtas įtampos lygintuvas arba nuo įtampos lygintuvo atjungtas jungiamasis kištukas (26).

Sukimosi krypties perjungiklį (14) pastumkite j vidurinę padėtį. Atlikus šį veiksmą jjungimo-išjungimo jungiklis (13) užblokuojamas padėtyje „Išjungta“, todėl elektrinis įrankis yra apsaugomas nuo netikėto jjungimo.

Tada adapterio korpusą (28) įstumkite į elektrinio įrankio rankeną. Stebėkite, kad adapterio korpusą įstatytumėte tinkama padėtimi, o taip pat turite jausti, kad akumuliatoriaus fiksavimo klavišai (12) įsistato į elektrinio įrankio rankeną.

Tada j jungiamają įvorę (25) jstatykite jūsų elektriniam jrankiui tinkamo įtampos adapterio jungiamajį kištuką (26). Jungiamajį kištuką (26) tvirtai jsukite j jungiamają įvorę (25), t. y. ranka tvirtai užveržkite abu varžtus (27).

Norėdami įtampos adapterį išimti, atlaisvinkite abu varžtus (27) esančius ant išjungto įtampos lygintuvo kištuko (26) ir ištraukite kištuką iš jungiamojo lizdo (25).

Tada abiejose pusėse paspauskite atblokavimo mygtukus (12) ir ištraukite adapterio korpusą (28) iš elektrinio įrankio rankenos.

Irankio keitimas, kai suktuvo galvutė yra su greitojo keitimo griebtuvu (žr. D pav.)

▶ Istatydami darbo įranki atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvarą. Jeigu darbo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

ANGLE EXACT 2 | 3 | 6

Šiems pramoniniams akumuliatoriniams kampiniams suktuvams galima jsigyti tiesią suktuvo galvutę su 1/4" greitojo keitimo griebtuvu (gaminio numeris 0 607 453 631).

ANGLE EXACT 2|3|6|7|8|15

Siems pramoniniams akumuliatoriniams kampiniams suktuvams galima jsigyti kampinę suktuvo galvutę su 1/4" greitojo keitimo griebtuvu (gaminio numeris 0 607 453 630).

Darbo įrankio įdėjimas

Traukite greitojo keitimo griebtuvą (29) j priekj. Jstatykite darbo įrankį (1) j įrankių įtvarą (2) ir greitojo keitimo griebtuvą vėl atleiskite.

Naudokite tik tokius darbo įrankius, kurių įstatomasis galas yra tinkamas (1/4" šešiabriaunis).

Nebandykite j šj greitojo keitimo griebtuvą jstatyti gražtą.

Pramoniniai akumuliatoriniai kampiniai suktuvai su atjungimo sankaba néra skirti gręžti. Sankaba gali automatiškai ir be įspėjimo išsijungti. Jei išsijungus sankabai gręžiate toliau, elektrinis įrankis, kol atjungimo sankaba vėl įsijungs, gali iškristi jums iš rankų.

Darbo įrankio išėmimas

Traukite greitojo keitimo griebtuvą (29) j priekj. Išimkite darbo įrankį (1) iš įrankių įtvaro (2) ir greitojo keitimo griebtuvą vėl atleiskite.

Irankio keitimas, kai suktuvo galvutė yra su išoriniu keturbriauniu

▶ Istatydami darbo įrankį atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvaraą. Jeigu darbo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Šiems pramoniniams akumuliatoriniams kampiniams suktuvams galima jsigyti kampinę suktuvo galvutę su 1/4" keturbriauniu (gaminio numeris 0 607 453 617) bei kampinę suktuvo galvutę su 3/8" keturbriauniu (gaminio numeris 0 607 453 620).

ANGLE EXACT 17 | 23 | 30

Darbo įrankio įdėjimas

J vidų paspauskite kaištį, esantį įrankio įtvaro (2) keturbriaunyje, panaudodami, pvz., siaurą atsuktuvą, ir užstumkite darbo įrankį (1) ant keturbriaunio. Atkreipkite dėmesį į tai, kad kaištis jeitų į darbo įrankio išdrožą.

Darbo jrankio išėmimas

Paspauskite kaištį, esantį darbo įrankio (1) išpjovoje, vidun ir nuimkite darbo įrankį, traukdami jį nuo įrankių įtvaro (2).

Irankio keitimas, kai suktuvo galvutė yra su vidiniu šešiabriauniu (žr. E pav.)

▶ Istatydami darbo įrankį atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvaraą. Jeigu darbo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Darbo įrankio įdėjimas

Stumkite darbo jrankj (1) i jrankių įtvaro (2), vidinį šešiabriaunj, kol pajusite, kad užsifiksavo.

Darbo įrankio išėmimas

Traukite darbo jranki (1) iš jrankių įtvaro (2), jei būtina, naudokitės replėmis.

Naudojimas

Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévékite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

Paruošimas naudoti

Jei norite jjungti elektrinj jrankj, pirmiausia sukimo krypties perjungikliu (14) nustatykite sukimosi kryptj: elektrinis jrankis jsijungia tik tada, kai sukimosi krypties perjungiklis (14) néra vidurinéje padétyje (jjungimo blokatorius).

Sukimosi krypties nustatymas (žr. F pav.)

▶ Sukimosi krypties perjungiklj (14) junkite tik tada, kai elektrinis jrankis neveikia.

Dešininis sukimasis: norėdami jsukti varžtus, spauskite sukimosi krypties perjungiklj (14) i kairę iki atramos.

Kairinis sukimasis: norėdami išsukti varžtus, spauskite sukimosi krypties perjungiklj (14) į dešinę iki atramos.

Darbinès lemputès ijungimas

Darbinė lemputė (18) apšviečia sukimo vietą, kai yra nepalankios apšvietimo sąlygos. Darbinę lemputę (18) galite jjungti spustelėję jjungimo-išjungimo jungiklį (13). Jei jjungimo-išjungimo jungiklį paspausite stipriau, elektrinis įrankis įsijungs, o darbinė lemputė ir toliau švies.

▶ Nežiūrėkite tiesiogiai į darbinės lemputės šviesą, nes ji gali apakinti.

ljungimas ir išjungimas

Šie suktuvai turi priklausomai nuo sukimo momento jsijungiančia atjungimo sankaba, kurią galima reguliuoti nurodytame diapazone. Ji suveikia, kai pasiekiamas nustatytas sukimo momentas.

Nuoroda: jei suktuvą naudojate su įtampos adapteriu, pirmiausia turite jjungti įtampos lygintuvą.

Norėdami elektrinį įrankį įjungti, spauskite įjungimo-išjungimo jungiklj (13) iki atramos.

Kai tik pasiekiamas nustatytas sukimo momentas, elektrinis įrankis išsijungia automatiškai.

- Ijungimo-išjungimo jungiklj (13) atleidus anksčiau laiko, nustatytas sukimo momentas nepasiekiamas.

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant technine priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Ant veržlės uždėkite ar i varžtą jremkite tik išjungta elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.

Sukimo momento nustatymas (žr. G - I pav.)

Sukimo momentas priklauso nuo iš anksto nustatyto atjungimo sankabos spyruoklės įtempimo. Atjungimo sankaba įsi-jungia tiek sukimosi dešinėn, tiek ir sukimosi kairėn metu, kai pasiekiamas nustatytas sukimo momentas.

Reikiamam sukimo momentui nustatyti naudokite tik kartu tiekiamą reguliavimo jrankj (30).

Visiškai pastumkite elektrinio jrankio jungiklj (7) atgal.

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Jstatykite šešiabriaunj raktą (31) j darbo jrankj (30) ir lėtai jj sukite.

Kai korpuso angoje matysis mažas sankabos išsikišimas (reguliavimo veržlé (32)), jstatykite j šią veržlę reguliavimo jrankj (30) ir pasukite jrankj.

ANGLE EXACT 14CF | 22CF | 29CF

Laikykitės informacijos, skirtos jsigytai plokščiajai pavarai, arba teiraukitės specializuotos prekybos atstovo.

Sukant pagal laikrodžio rodyklę, nustatomas didesnis suki- mo momentas, sukant prieš laikrodžio rodyklę, nustatomas mažesnis sukimo momentas.

Ištraukite reguliavimo įrankį (30). Jungiklj (7) vėl pastum-kite į priekį, kad apsaugotumėte sankabą nuo nešvarumų.

Nuoroda: reikiamas sukimo momentas priklauso nuo srieginės jungties tipo ir geriausiai pasirenkamas praktinių bandymų būdu. Patikrinkite bandomą srieginę jungtį dinamometriniu raktu.

Nustatykite sukimo momentą tik nurodytame galingumo diapazone, nes priešingu atveju atjungimo sankaba nejsijungs.

Sukimo momento nustatymo pažymėjimas

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

Norėdami pažymėti individualiai nustatytą sukimo momentą, žymėjimo žiedą (17) galite pakeisti kitos spalvos žymėjimo žiedu.

Pvz., jei naudojate EXACT elektrinius jrankius su 4,5 Nm sukimo momentu, savo sukimo momentui žymėti galite uždėti raudonus žymėjimo žiedus. Jei norite naudoti kitus EXACT elektrinius jrankius kitos rūšies montavimo darbams atlikti, kai sukimo momentas nustatytas 7,5 Nm, galite uždėti kitos spalvos žymėjimo žiedą (juodą, mėlyną, žalią arba geltoną), kad pažymėtumėte šios srities sukimo momentą. Ivairių spalvų žymėjimo žiedai yra pagalba montuoto-jams, kad jie galėty greičiau atpažinti, koks sukimo momentas nustatytas elektriniame jrankyje.

Paspauskite žymėjimo žiedą (17) plonu atsuktuvu, mentele ar kt.

Elektrinj įrankį visada naudokite su žymėjimo žiedu, kad būtumėte įsitikinę, jog korpusas yra apsaugotas nuo dulkių ir teršalu.

Šviesadiodis indikatorius

Akumuliatoriaus ikrovos būklės indikatorius Jei akumuliatorių (11) reikia ikrauti, šviesadiodis indikatorius (10) mirksi žaliai ir pasigirsta

312 | Lietuvių k.

garsinis signalas. Tada galima atlikti tik 6 – 8 sukimo operacijas.

Jei šviesadiodis indikatorius dega raudonai, jkrovos nebeužtenka nei vienai sukimo operacijai arba elektrinis jrankis buvo veikiamas per didele apkrova. Elektrinio jrankio jjungti nebegalima. Jjungimo blokatorius lieka jjungtas, kol akumuliatorius neištraukiamas iš elektrinio jrankio ir nejdedamas ikrautas akumuliatorius.

Jei dirbate su jtampos adapteriu, raudonas šviesadiodis indikatorius (10) praneša apie per didelę apkrova.

Jei šviesadiodis indikatorius (10) mirksi raudonai, vadinasi elektrinis jrankis perkaito ir neveikia. Prieš vél jjungdami elektrinį jrankį palaukite, kol, praėjus šiek tiek laiko, indikatorius nustos mirksėti.

Jei po kiekvieno jkrovimo elektrinio jrankio veikimo laikas žymiai sutrumpėja, vadinasi akumuliatorių reikia pakeisti. Susidėvėjusius akumuliatorius šalinkite laikydamiesi jūsų šalyje galiojančių Atliekų šalinimo taisyklių.

Sukimo šviesadiodis indikatorius

Pasiekus iš anksto nustatytą sukimo momentą, suveikia atjungimo sankaba. Šviesadiodis indikatorius (9) šviečia žaliai.

Jei nustatytas sukimo momentas nebuvo pasiektas, šviesadiodis indikatorius (9) šviečia raudonai ir pasigirsta garsinis signalas. Sukimo operaciją reikia pakartoti.

Apsauga nuo pakartotinio ijungimo (Trigger Repeat Protection)

Jei sukant srieginę jungtį jsijungia atjungimo sankaba, variklis išsijungia. Vėl jjungti bus galima tik po 0,7 sekundžių pertraukos. Tokiu būdu per neapsižiūrėjimą neužveršite jau tvirtai jsuktos srieginės jungties.

Kampinės suktuvo galvutės perstatymas

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Kampinę suktuvo galvutę (3) galite nustatyti vienoje iš aštuonių padėčių.

Elektrinj jrankj laikykite veržliarakčiu (6), uždėtu ant kampi-nės suktuvo galvutės briaunų, skirtų raktui uždėti (5).

▶ Elektrinio įrankio niekada neužveržkite ties korpuso pusmovėmis.

Uždėję veržliaraktį (4) ant briaunų raktui uždėti (19), atlaisvinkite gaubiamają veržlę. Pasukite kampinę suktuvo galvutę (3) 45° laipsnių kampu j norimą padėtį ir tvirtai užsukite gaubiamają veržlę, uždėję veržliaraktį (4) ant briaunų, skirtų raktui uždėti (19).

Sukdami prilaikykite veržliarakčiu (6), uždėtu ant kampinės galvutės jungės.

ANGLE EXACT 14CF | 22CF | 29CF

Laikykitės informacijos, skirtos jsigytai plokščiajai pavarai, arba teiraukitės specializuotos prekybos atstovo.

Šviesadiodės darbinės lemputės nustatymas (žr. J pav.)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF|23|29CF|30

Paspauskite žymėjimo žiedą (17) plonu atsuktuvu, mentele ar kt. Stumkite spyruoklinį fiksuojamąjį žiedą (33) spyruoklinio fiksuojamojo žiedo replėmis atgal ant korpuso pusmovės.

Dabar abi šviesos diodo laikiklio (16) dalis, kurios gaubia šviesadiode darbinę lemputę (18), galima nustatyti j norimą padėtį. Saugokite, kad nepažeistumėte šviesadiodės darbinės lemputės laido ir stumkite jj nesulenkdami j specialią korpuso pusmovėse esančią ertmę (34). Šviesadiode darbinę lemputę (18) vėl apgaubkite abiem šviesos diodo laikiklio (16) korpuso pusmovėmis.

Spyruoklinj fiksuojamajj žiedą (33) ir žymėjimo žiedą (17) vėl įspauskite atgal į pirminę padėtį.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.
Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Elektrinio įrankio tepimas

Tepimo medžiaga:

Specialus pavarų tepalas (225 ml)

Gaminio numeris 3 605 430 009

Tepalas su molibdenu

Variklių alyva SAE 10/SAE 20

- Po pirmujių 150 darbo valandų išvalykite pavarą švelniai veikiančiu tirpiklio tirpalu. Vykdykite tirpiklio gamintojo pateiktus naudojimo ir šalinimo nurodymus. Po to sutepkite pavarą specialiu Bosch tepalu, skirtu pavaroms tepti. Po pirmojo išvalymo kartokite šią išvalymo procedūrą kas 300 darbo valandų.

- Tepkite alyva judančias atjungimo sankabos detales po 100000 sukimo operacijų keliais variklio alyvos SAE 10/SAE 20 lašais. Tepkite slystančias ir riedančias detales tepalu, kurio sudėtyje yra molibdeno. Tuo pačiu patikrinkite, ar sankaba nesusidėvėjusi, siekiant užtikrinti nustatyto sukimo momento kartotinumą ir tikslumą. Po to iš naujo nustatykite atjungimo sankabos sukimo momentą.

▶ Techninės priežiūros ir remonto darbus atlikti patikėkite tik kvalifikuotiems specialistams. Taip bus užtikrinama, jog elektrinis jrankis išliks saugus.

Igaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus.

Tepimo ir valymo medžiagas šalinkite aplinkai nekenksmingu būdu. Vykdykite įstatymų reikalavimus.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu büdu.

Akumuliatoriai ir baterijos:

Ni-Cd

Ni-MH

Ni-Cd: nikelio ir kadmio akumuliatoriai
Dèmesio: šiuose akumuliatoriuose yra labai nuodingo sunkiojo metalo kadmio.
Ni-MH: nikelio-metalo hidridas

日本語

安全上の注意事項

安全上の一般的な注意事項

警告
