Tip produs	Generator de curent
Marcă	Kärcher
Model	PGG 31 (seria PGG 3/1)
Putere continuă	2,8 kW
Putere maximă (scurtă)	3,0 kW
Tensiune de ieșire	230 V (monofazat)
Frecvență	50 Hz
Tip motor	Monocilindru în 4 timpi, răcit cu aer
Capacitate cilindrică	208 cm³
Carburant	Benzină fără plumb, min. 86 octani
Capacitate rezervor carburant	15 L
Autonomie la sarcină maximă	6,5 h
Tip ulei motor	10W-30 sau 15W-40
Cantitate ulei	0,6 L
Baterie	12 V
Greutate (fără carburant)	52 kg
Dimensiuni (L × l × h)	645 × 622 × 559 mm
Nivel de presiune acustică	74 dB(A)
Nivel de putere acustică garantat	94 dB(A)
Grad de protecție	IP23M
Ieșire curent continuu	12 V, 6 A (pentru încărcare baterie)
Întreținere filtru aer	La fiecare 50 de ore (10 h în mediu prafos)
Schimb ulei	La fiecare 3 luni sau 50 de ore (înlocuire)
Garanție	Conform condițiilor din țară (piese și manoperă)

Întrebări frecvente - PGG 31 Kärcher

Ce tip de carburant să folosesc pentru generatorul Kärcher PGG 31?

Folosiți benzină fără plumb cu un indice octanic de cel puțin 86. Nu folosiți motorină.

Cum se pornește generatorul?

Deschideți robinetul de carburant, împingeți maneta de șoc spre stânga (motor rece), rotiți cheia în poziția START până la 5 secunde, apoi eliberați. După pornire, împingeți șocul înapoi spre dreapta.

De ce nu pornește motorul?

Verificați nivelul uleiului, deschideți robinetul de carburant, asigurați-vă că există suficient carburant și verificați buția (distanța 0,7-0,8 mm). Curățați cupa de sedimentare dacă este necesar.

Cum se schimbă uleiul de motor?

Rulați motorul pentru a-l încălzi, apoi opriți-l. Deșurubați joja de ulei și șurubul de golire. Colectați uleiul uzat, strângeți șurubul, apoi umpleți cu 0,6 L ulei 10W-30 sau 15W-40. Verificați nivelul cu joja.

Cum se curăță filtrul de aer?

Scoateți capacul filtrului, extrageți insertul, spălați-l cu apă caldă și detergent, clătiți, uscați. Îmbibați-l cu ulei de motor curat și stoarceți excesul. Reasamblați totul.

Pot folosi generatorul în interior?

Nu, nu utilizați niciodată în interior sau într-un spațiu închis. Gazele de eșapament sunt toxice. Amplasați-l în exterior, departe de ferestre și uși.

Cum încarc o baterie de mașină cu generatorul?

Deconectați borna negativă a bateriei. Conectați cablurile de încărcare: roșu la polul pozitiv (+), negru la polul negativ (-). Conectați clemele la bornele corespunzătoare ale generatorului. Porniți generatorul. Nu porniți vehiculul în timpul încărcării.

Ce fac dacă generatorul nu produce curent?

Verificați dacă întrerupătorul principal este în poziția 1/ON. Dacă întrerupătorul automat s-a declanșat, așteptați câteva minute și reactivați-l.

Cum se depozitează generatorul pentru o perioadă lungă?

Pentru depozitare de 2 până la 12 luni: închideți robinetul de carburant, goliți carburatorul prin șurubul de golire și curățați cupa de sedimentare. Pentru mai mult de 12 luni, adăugați 5-10 cm³ ulei în cilindru și înlocuiți uleiul.

Care sunt intervalele principale de întreținere?

Înainte de fiecare utilizare: verificați nivelul uleiului și starea generală. După 1 lună sau 20 ore: înlocuiți uleiul. La fiecare 3 luni sau 50 ore: curățați filtrul de aer. La fiecare 6 luni sau 100 ore: înlocuiți uleiul, curățați cupa de sedimentare, verificați buția.

MANUAL DE UTILIZARE PGG 31 Kärcher

Cuprins

Indicații generale 77

Utilizarea conform destinației 77

Protecția mediului 77

Accesorii și piese de schimb 77

Pachet de livrare 77

Indicații privind siguranța 77

Descrierea aparatului 78

Montajul 78

Prima punere în funcțiune 78

Punerea în funcțiune 78

Regim 79

Transport 79

Depozitarea 79

Îngrijirea și întreținerea 79

Garantie 80

Date tehnice 80

Declaratie de conformitate UE 80

Indicatii generale

Inainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicatiile de siguranță aferente.

Respectati aceste instructiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizarea conform destinatiei

La momentul livrării, acest generator de curent este destinat utilizării la o înălțime de maximum 1500 m deasupra nivelului mării. Generatorul poate fi comutat la o înălțime mai mare pentru utilizare, de către serviciul autorizat de relații cu clienti.

Dacă generatorul de curent, care a fost reglat pentru utilizarea la o înălțime mai mare, se utilizează sub această înălțime, motorul se poate defecta din cauza supraîncălzirii.

Protectia mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa: www.kaercher.com/REACH

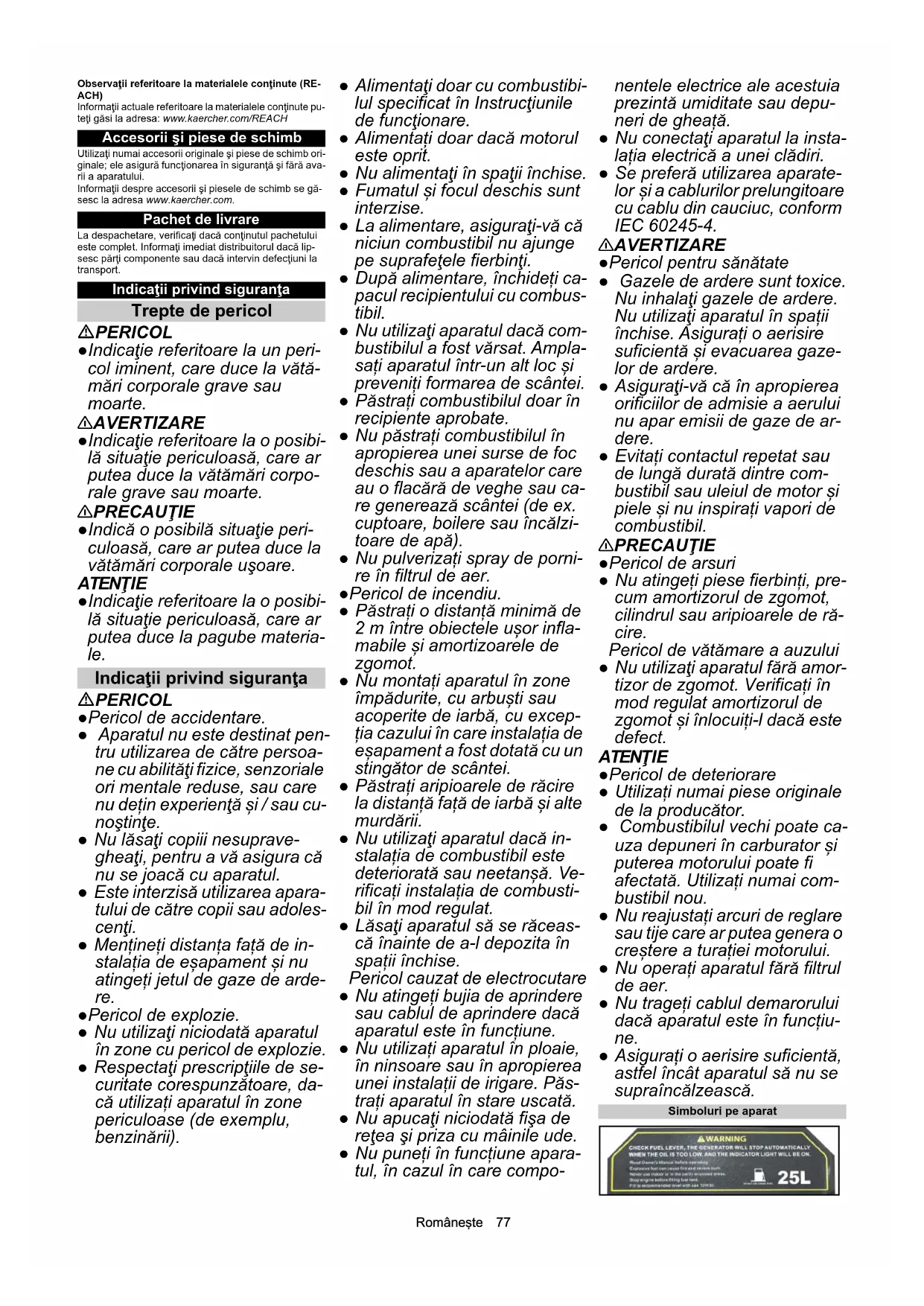

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avarii a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificați dacă conținutul pachetului este complet. Informați imediat distribuitorul dacă lipsesc părți componente sau dacă intervin defecțiuni la transport.

Indicații privind siguranța

Trepte de pericol

⚠PERICOL

- Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

△AVERTIZARE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUȚIE

- Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENȚIE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Indicații privind siguranța

⚠PERICOL

• Pericol de accidentare.

- Aparatul nu este destinat pentru utilizarea de către persoane cu abilități fizice, senzoriale ori mentale reduse, sau care nu dețin experiență și/sau cunoștințe.

- Nu lăsați copiii nesupravegheați, pentru a vă asigura că nu se joacă cu aparatul.

- Este interzisă utilizarea aparatului de către copii sau adolescenți.

- Mențineți distanța față de instalația de eșapament și nu atingeți jetul de gaze de ardere.

- Pericol de explozie.

- Nu utilizați niciodată aparatul în zone cu pericol de explozie.

- Respectați prescripțiile de securitate corespunzătoare, dacă utilizați aparatul în zone periculoase (de exemplu, benzinării).

- Alimentați doar cu combustibilul specificat în Instrucțiunile de funcționare.

- Alimentați doar dacă motorul este oprit.

- Nu alimentați în spații închise.

- Fumatul și focul deschis sunt interzise.

- La alimentare, asigurați-vă că niciun combustibil nu ajunge pe suprafețele fierbinți.

- După alimentare, închideți capacul recipientului cu combustibil.

- Nu utilizați aparatul dacă combustibilul a fost vărsat. Amplasați aparatul într-un alt loc și preveniți formarea de scântei.

- Păstrați combustibilul doar în recipiente aprobate.

- Nu păstrați combustibilul în apropierea unei surse de foc deschis sau a aparatelor care au o flacără de veghe sau care generează scântei (de ex. cuptoare, boilere sau încălzitoare de apă).

- Nu pulverizați spray de pornire în filtrul de aer.

• Pericol de incendiu.

- Păstrați o distanță minimă de 2 m între obiectele ușor inflamabile și amortizoarele de zgomot.

- Nu montați aparatul în zone împădurite, cu arbuști sau acoperite de iarbă, cu excepția cazului în care instalația de eșapament a fost dotată cu un stingător de scântei.

- Păstrați aripioarele de răcire la distanță față de iarbă și alte murdării.

- Nu utilizați aparatul dacă instalația de combustibil este deteriorată sau neetanșă. Verificați instalația de combustibil în mod regulat.

- Lăsați aparatul să se răcească înainte de a-l depozita în spații închise.

Pericol cauzat de electrocutare

- Nu atingeți bujia de aprindere sau cablul de aprindere dacă aparatul este în funcțiune.

- Nu utilizați aparatul în ploaie, în ninsoare sau în apropierea unei instalații de irigare. Păstrați aparatul în stare uscată.

- Nu apucați niciodată fișa de rețea și priza cu mâinile ude.

- Nu puneți în funcțiune aparatul, în cazul în care compo-

nentele electrice ale acestuia prezintă umiditate sau depuneri de gheață.

- Nu conectați aparatul la instalația electrică a unei clădiri.

- Se preferă utilizarea aparatelor și a cablurilor prelungitoare cu cablu din cauciuc, conform IEC 60245-4.

⚠ AVERTIZARE

- Pericol pentru sănătate

- Gazele de ardere sunt toxice. Nu inhalați gazele de ardere. Nu utilizați aparatul în spații închise. Asigurați o aerisire suficientă și evacuarea gazelor de ardere.

- Asigurați-vă că în apropierea orificiilor de admisie a aerului nu apar emisii de gaze de ardere.

- Evitați contactul repetat sau de lungă durată dintre combustibil sau uleiul de motor și piele și nu inspirați vapori de combustibil.

⚠ PRECAUȚIE

• Pericol de arsuri

- Nu atingeți piese fierbinți, precum amortizorul de zgomot, cilindrul sau aripioarele de răcire.

Pericol de vătămare a auzului

- Nu utilizați aparatul fără amortizor de zgomot. Verificați în mod regulat amortizorul de zgomot și înlocuiți-l dacă este defect.

ATENȚIE

- Pericol de deteriorare

- Utilizați numai piese originale de la producător.

- Combustibilul vechi poate cauza depuneri în carburator și puterea motorului poate fi afectată. Utilizați numai combustibil nou.

- Nu reajustați arcurile de reglare sau tijele care ar putea genera o creștere a turației motorului.

- Nu operați aparatul fără filtrul de aer.

- Nu trageți cablul demarorului dacă aparatul este în funcțiune.

- Asigurați o aerisire suficientă, astfel încât aparatul să nu se supraîncălzească.

Simboluri pe aparat

Benzina poate provoca incendii sau explozii, dacă este manipulată în mod necorespunzător.

Înainte de alimentare, scoateți motorul din funcțiune. Nu utilizați aparatul în spații închise sau pe suprafețe parțial închise.

Înainte de utilizarea aparatului, citiți acest manual de utilizare.

ATENȚIE

Pericol de deteriorare

Nu alimentați cu motorină.

Indicație:

Înainte de punerea în funcțiune a aparatului, verificați nivelul de ulei. Dacă nivelul de ulei este scăzut, motorul se oprește și lampa de control se aprinde. Reumpleți cu ulei (pentru tipul de ulei, vezi „Date tehnice”).

⚠AVERTIZARE

Pericol de explozie, pericol de incendiu.

Înainte de alimentare, scoateți motorul din funcțiune. Înainte de punerea în funcțiune a aparatului, curățați combustibilul vărsat.

Nu puneți în funcțiune aparatul, dacă instalația de combustibil nu este etanșă.

△PRECAUȚIE

Suprafețe fierbinți

În timpul funcționării, instalația de eșapament devine foarte fierbinte și poate cauza arsuri.

Evitați contactul cu instalația de eșapa-

ment.

△AVERTIZARE

Pericol de vătămare a auzului și a ochilor.

În cadrul utilizării aparatului, purtați ochelari de protecție și protecție auditivă.

Simbolurile indicațiilor de avertizare

La manevrarea bateriilor, respectați următoarele indicații de avertizare:

Respectați indicațiile menționate în acest manual de utilizare, în manualul de utilizare al bateriei și pe baterie.

Țineți copiii departe de acid și de baterie.

Pericol de explozie

Sunt interzise focul, scânteile, lumina neprotejată și fumatul.

Pericol de arsuri acide

Primul ajutor.

Indicație de avertizare

Eliminarea ca deșeu

Nu aruncați bateria în tomberon.

Descrierea aparatului

Pentru imagini, vezi coperta

Figura A

① Filtru de aer

② Manetă de deplasare

③Demaror cu sfoară

④ Manetă şoc

⑤ Robinet de combustibil

⑥ Rezervor de combustibil

⑦Interfață de operare

⑧Baterie

⑨Jojă de ulei

⑩Şurub de scurgere a uleiului

⑪ Afişaj nivel de umplere combustibil

⑫Capac rezervor de combustibil

⑬ Plăcuță cu caracteristici

⑭Lampă de control

⑮Comutator cu cheie motor

⑳Priză curent alternativ

②1 PGG 6/1: Priză curent alternativ PGG 8/3: Priză curent trifazat

⑳ Bornă de împământare

Simboluri pe aparat

ÎNTREȚINEREA FILTRULUI DE AER

CURĂȚAȚI ELEMENTUL FILTRANT LA FIECARE 50 DE ORE (LA FIECARE 10 ORE ÎN CONDIȚII DE PRAF). SPĂLAȚI ÎN SOLVENT CU PUNCT DE APRINDERE RIDICAT. STOARCEȚI-L BINE. APOI INTRODUCEȚI-L ÎN ULEI DE MOTOR CURAT ȘI STOARCEȚI EXCESUL DE ULEI.

Curățați filtrul de aer la fiecare 50 de ore, iar în cazul utilizării în atmosfere cu praf, curățați-l la fiecare 10 ore („Îngrijirea și întreținerea/Curățarea filtrului de aer”).

Indicație cu privire la controlul nivelului de ulei.

Manetă șoc

Montajul

1. Montați maneta de deplasare cu materialele de montare livrate, la cadrul aparatului. Figura B

①Manetă de deplasare

②Suport

③Roată

1. Montați roțile cu materialele de montare livrate, la cadrul aparatului.
2. Montați suportul cu materialele de montare livrate, la cadrul aparatului.

Prima punere în funcțiune

Umpleți cu ulei

1. Așezați aparatul pe orizontală.
2. Deșurubați joja de ulei.
3. Umpleți cu ulei de motor.

Indicație: Uleiul de motor nu este inclus în pachetul de livrare. Cantitățile și tipurile de ulei sunt indicate în capitolul „Date tehnice”.

1. Ștergeți joja de ulei.
2. Introduceți joja de ulei până la opritor, însă nu înșurubați.
3. Scoateți joja de ulei. Nivelul de ulei trebuie să se situeze în partea marcată a jojei de ulei.
4. În cazul în care nivelul de ulei este scăzut, completați cu ulei de motor.
5. Înșurubați și strângeți joja de ulei.

Punerea în funcțiune

Verificarea nivelului uleiului

1. Așezați aparatul pe orizontală.
2. Deșurubați joja de ulei.
3. Ștergeți joja de ulei.
4. Introduceți joja de ulei până la opritor, însă nu înșurubați.
5. Scoateți joja de ulei. Nivelul de ulei trebuie să se situeze în partea marcată a jojei de ulei.
6. În cazul în care nivelul de ulei este scăzut, completați cu ulei de motor.
7. Înșurubați și strângeți joja de ulei.

Alimentați cu combustibil

1. Citiți indicatorul de combustibil.
2. Umpleți rezervorul de combustibil, dacă indicatorul de combustibil afișează un nivel scăzut.
3. Deșurubați capacul rezervorului de combustibil.
4. Completați cu combustibil, maximum până la marginea inferioară a ștuțului de umplere.
5. Pozitionați capacul rezervorului de combustibil și strângeți-l.

Regim

Pornirea aparatului

1. Deschideți robinetul de combustibil.
2. Dacă motorul este rece, glisați maneta șoc spre stânga.
3. Rotiți comutatorul cu cheie în poziția PORNIRE și mențineți până când motorul pornește. Mențineți comutatorul cu cheie maximum 5 secunde, în poziția PORNIRE. Efectuați următoarea încercare de pornire abia după 10 secunde de pauză.
4. Dacă motorul pornește, setați comutatorul cu cheie în poziția 1/PORNIT.
5. Dacă motorul pornește, glisați maneta șoc spre dreapta.

Pornirea cu demarorul cu sfoară

1. Deschideți robinetul de combustibil.
2. Dacă motorul este rece, glisați maneta șoc spre stânga.
3. Trageți demarorul cu sfoară lent, până se simte o rezistență mai puternică, apoi trageți cu putere.
4. Retrageți lent demarorul cu sfoară.

ATENȚIE

Pericol de deteriorare

Retragerea rapidă a demarorului cu sfoară cauzează defecțiuni ale aparatului.

Retrageți lent demarorul cu sfoară.

1. Dacă motorul pornește, glisați maneta șoc spre dreapta.

Racordarea aparatelor cu curent alternativ

În cadrul funcționării continue, puterea absorbită a aparatului electric nu trebuie să depășească puterea continuă a generatorului. Puterea maximă nu trebuie îndepărtată pe termen scurt. Pentru pornire, aparatele cu motor electric au nevoie de un multiplu al puterii nominale.

PERICOL

Pericol de electrocutare

În cazul în care apar defecțiuni ale aparatului electric sau ale cablurilor, curentul poate trece prin corpul operatorului și poate cauza decesul sau vătămări.

Dacă la generator se conectează mai multe aparate, între generator și fiecare aparat electric suplimentar trebuie pornit un dispozitiv mobil de protecție diferențială (PRCD - Portable Residue Current Device).

1. Porniți generatorul.
2. Setați comutatorul de putere în poziția 1/PORNIT.
3. Introduceți ștecherul de rețea al aparatului electric în priza generatorului.
4. Dacă la generator se conectează mai multe aparate, între generator și fiecare aparat electric suplimentar trebuie pornit un dispozitiv mobil de protecție diferențială (PRCD - Portable Residue Current Device).
5. Puneți în funcțiune aparatul electric.

Dacă aparatul nu funcționează în mod corespunzător, de exemplu, funcționare neregulată sau rateuri, opriți și deconectați imediat aparatul electric și determinați cauza.

Încărcarea bateriilor vehiculelor

Conectorul pentru curent continuu de 12 V este destinat numai încărcării acumulatorilor cu plumb de 12 V din industria automobilelor. Acest conector nu este adecvat ca sursă de tensiune de 12 V pentru aparate electrice.

1. Decuplați cablul negativ (negru) al autovehiculului de la baterie.
2. Conectați borna pozitivă (roșu) a cablului de încărcare cu polul pozitiv al bateriei.
3. Conectați polul pozitiv (roșu) de la celălalt capăt al cablului de încărcare cu borna roșie (+) a generatorului.
4. Conectați borna negativă (negru) a cablului de încărcare cu polul negativ al bateriei.
5. Conectați polul negativ (negru) de la celălalt capăt al cablului de încărcare cu borna neagră (-) a generatorului.
6. Porniți generatorul. Dacă motorul autovehiculului rulează la încărcarea unei baterii a vehiculului, în timpul procesului de încărcare pot apărea prejudicii ale vehiculului sau ale generatorului. Nu porniți autovehiculul în timpul încărcării bateriei.

ATENȚIE

Pericol de deteriorare.

În caz de suprasarcină, butonul comutatorului de protecție sare și întrerupe procesul de încărcare.

1. Așteptați câteva minute, după care apăsați din nou butonul.

Deconectați bateria vehiculului

1. Opriți generatorul.
2. Decuplați polul negativ (negru) de la generator.
3. Decuplați borna negativă (negru) de la baterie.
4. Decuplați polul pozitiv (roșu) de la generator.
5. Decuplați borna pozitivă (roșu) de la baterie.
6. Cuplați cablul negativ (negru) al autovehiculului la polul negativ al bateriei.

Oprirea aparatului

1. Rotiți comutatorul cu cheie în poziția 0/OPRIT.
2. Închideți robinetul de combustibil.

Transport

• Înainte de transport, rotiți comutatorul cu cheie la 0/OPRIT și închideți robinetul de combustibil.
• Rabatați în sus maneta de deplasare.
• Glisați și trageți aparatul de maneta de deplasare.
• Înainte de încărcare, lăsați motorul să se răcească cel puțin 15 minute.
• În timpul transportului, păstrați aparatul pe orizontală, astfel încât să nu se scurgă combustibilul.
• În cadrul transportului în autovehicul, ancorați aparatul în conformitate cu directivele aplicabile, pentru a preveni rularea neintenționată, alunecarea și răsturnarea.
• În cadrul transportului, țineți cont de greutatea aparatului.

Depozitarea

△PRECAUȚIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La depozitare, țineți cont de greutatea aparatului.

ATENȚIE

Pericol de deteriorare

Nu așezați obiecte grele pe aparat.

Uscați aparatul și depozitați-l într-un loc fără praf.

Durată de depozitare 1...2 luni

1. Adăugați stabilizator de benzină în rezervorul de combustibil.
2. Alimentați rezervorul pentru combustibil.

Depozitare 2...12 luni

În mod suplimentar: 1. Închideți robinetul de combustibil. 2. Amplasați un recipient sub carburator.

Figura C

① Carburator

② Șurub de scurgere

1. Deșurubați șurubul de scurgere.
2. Colectați combustibilul în recipient.
3. Înșurubați și strângeți șurubul de scurgere.
4. Goliți cupa de decantare (vezi “Îngrijirea și întreținerea/Curățarea cupei de decantare”).

Depozitare mai mult de 12 luni

În mod suplimentar:

1. Deșurubați bujia de aprindere.
2. 5 - 10 cm³ Adăugați ulei de motor în cilindru.
3. Trageți demarorul cu sfoară lent, de mai multe ori, pentru ca uleiul să se distribuie în motor.
4. Reînșurubați bujia de aprindere.
5. Înlocuiți uleiul (vezi "Îngrijirea și întreținerea/Înlocuirea uleiului").
6. Trageți demarorul cu sfoară lent, până se simte o rezistență mai puternică.

Îngrijirea și întreținerea

△PERICOL

Pericol de rănire, pericol cauzat de electrocutare.

Există pericolul de vătămare la piesele mobile. Tensiunea electrică generată la aparat poate provoca vătămări sau decesul.

Înainte de lucrările de întreținere, scoateți fișa bujiei de aprindere și deconectați-o de la baterie.

△PRECAUȚIE

Pericol de arsuri.

Piesele fierbinți ale aparatului cauzează arsuri dacă sunt atinse.

Lăsați aparatul să se răcească înainte de a efectua lucrări.

* Pentru descriere, vezi „Punere în funcțiune”.

** Pentru descriere, vezi „Lucrări de întreținere”.

Intervalele de întreținere

Înainte de fiecare utilizare

1. Verificați aparatul cu privire la starea corespunzătoare și siguranța în exploatare. Nu puneți în funcțiune aparatul deteriorat.
2. Verificați nivelul de ulei. *
3. Verificați filtrul de aer. **

O dată la 1 lună sau la 20 de ore de funcționare

1. Înlocuiți uleiul. **

O dată la 3 luni sau la 50 de ore de funcționare

1. Curățați filtrul de aer.** Efectuați mai des curățarea, dacă utilizarea are loc într-o zonă prăfuită.

O dată la 6 luni sau la 100 de ore de funcționare

1. Înlocuiți uleiul. **
2. Curățați cupa de decantare. **
3. Verificați și curățați bujia de aprindere. **
4. Curățați stingătorul de scântei (neinclus în pachetul de livrare). **

Anual, de către serviciul autorizat de relații cu

clienți

1. Verificați și reglați jocul supapelor.
2. Curățați rezervorul de combustibil și filtrul de combustibil.

De 2 ori pe an, de către serviciul autorizat de relații cu clienți

1. Verificați conducta de carburant și, la nevoie, înlocuiți-o.

Lucrări de întreținere

Verificarea filtrului de aer

1. Îndepărtați dispozitivele de blocare sau deșurubați șurubul.

Figura D

①Șurub ②Capac ③Cartuș filtru de aer ④ Dispozitiv de blocare

1. Scoateți capacul.
2. Verificați cartușul filtrului de aer cu privire la murdărire. La nevoie, curățați filtrul de aer sau înlocuiți-l, dacă este deteriorat (vezi „Curățarea filtrului de aer”).
3. Poziționați capacul.
4. Închideți dispozitivele de blocare sau înșurubați și strângeți șurubul.

Curățarea filtrului de aer

ATENȚIE

Pericol de deteriorare

Dacă lipsește cartușul filtrului de aer, pătrunderea prafului poate deteriora motorul.

Nu utilizați aparatul fără cartuș al filtrului de aer.

1. Deschideți filtrul de aer (vezi „Verificarea filtrului de aer”).
2. Scoateți cartușul filtrului de aer.
3. Spălați cartușul filtrului de aer în apă caldă cu agent de curățare de uz casnic și clătiți cu apă curată. Indicație: Eliminați ca deșeu soluția de spălare pe bază de ulei, în mod ecologic.
4. Lăsați să se usuce cartușul filtrului de aer.
5. Îmbibați cartușul filtrului de aer cu ulei de motor curat și eliminați uleiul excesiv.
6. Montați din nou cartușul filtrului de aer.
7. Poziționați capacul.
8. Închideți dispozitivele de blocare.

Înlocuirea uleiului

Efectuați schimbarea uleiului, dacă motorul este cald.

1. Deșurubați joja de ulei.

Figura E

① Joja de ulei

② Șurub de scurgere a uleiului

1. Deșurubați șurubul de scurgere a uleiului cu garnitură și captați uleiul.
2. Înșurubați și strângeți șurubul de scurgere a uleiului cu garnitură.
3. Așezați aparatul pe orizontală.
4. Măsurați uleiul de motor (pentru tipul de ulei, vezi „Date tehnice”) și completați la deschiderea pentru joja de ulei.
5. Verificați nivelul de ulei (vezi „Punere în funcțiune”).
6. Înșurubați și strângeți joja de ulei.
7. Eliminați uleiul uzat ca deșeu, în mod ecologic.

Curățarea cupei de decantare

Cupa de decantare separă apa din benzină.

1. Închideți robinetul de combustibil.
2. Deșurubați cupa de decantare.

Figura F

① Cupă de decantare

② Șurub

1. Scoateți cupa de decantare cu garnitură inelară.
2. Curățați cupa de decantare și garnitura inelară cu solvent neinflamabil și lăsați-o să se usuce.
3. Montați și înșurubați cupa de decantare și garnitura inelară.
4. Deschideți robinetul de combustibil.
5. Verificați etanșarea dintre cupa de decantare și carburator.
6. Închideți robinetul de combustibil.

Verificarea și curățarea bujiei de aprindere

1. Scoateți fișa bujiei de aprindere.

Figura G

① Stecherul bujiei de aprindere ②Bujie de aprindere 2. Curățați zona din jurul bujiei de aprindere, pentru a preveni pătrunderea murdăriei în motor, dacă bujia de aprindere este îndepărtată. 3. Deșurubați bujia de aprindere. 4. Înlocuiți bujia de aprindere cu electrozi uzați sau cu izolator rupt. 5. Verificați starea electrozilor bujiei de aprindere. Valoare nominală 0,7 - 0,8 mm. 6. Verificați dacă există deteriorări ale garniturii bujiei de aprindere.

ATENȚIE

Pericol de deteriorare

O bujie de aprindere slăbită se poate supraîncălzi și motorul se poate deteriora. O bujie de aprindere prea bine strânsă deteriorează filetul din motor.

Pentru strângerea bujiei de aprindere, respectați următoarele instrucțiuni.

1. Înșurubați manual și cu grijă bujia de aprindere. Nu înclinați filetul.
2. Înșurubați bujia de aprindere cu cheia de bujie până la opritor și strângeți, după cum urmează.

a) Strângeți o bujie de aprindere uzată cu o rotație 1/8 - 1/4.

b) Strângeți o bujie de aprindere nouă cu o rotație 1/2.

1. Conectați fișa bujiei de aprindere.

Încărcarea bateriei aparatului

△PERICOL

Pericol de explozie, pericol de incendiu

Dacă ambii poli ai bateriei sunt conectați, are loc un scurtcircuit, care poate cauza o explozie sau un incendiu.

Nu așezați niciodată un obiect din metal (de exemplu, o unealtă) pe baterie.

Pericol de rănire

Respectați reglementările referitoare la siguranță cu privire la tratarea bateriilor.

Respectați manualul de utilizare al încărcătorului.

⚠PRECAUȚIE

Pericol pentru sănătate

Plumbul este dăunător pentru sănătate.

Nu permiteți niciodată ca rănile să intre în contact cu plumbul.

1. Verificați nivelul de acid al bateriei.
2. Dacă nivelul de acid este scăzut: a. Îndepărtați dopul cu celulă. b. Umpleți celula cu apă distilată până la marcaj. c. Montați dopul cu celulă.
3. Decuplați bateria.
4. Conectați cablul de la polul pozitiv al încărcătorului la polul pozitiv al bateriei.
5. Conectați cablul de la polul negativ al încărcătorului la polul negativ al bateriei.
6. Porniți încărcătorul.

Remedierea defecțiunilor

Solicitați efectuarea tuturor verificărilor și lucrărilor la piese electrice de către un expert.

În cazul unor defecțiuni care nu sunt specificate în acest capitol, apelați la un serviciu de asistență clienți autorizat.

Motorul nu pornește.

1. Deschideți robinetul de combustibil.
2. Adăugați combustibil în rezervor.
3. Verificați nivelul de ulei și, la nevoie, completați.
4. Verificați bujia de aprindere (vezi "Îngrijirea și întreținerea/Curățarea și verificarea bujiei de aprindere").
5. Curățați cupa de decantare (vezi "Îngrijirea și întreținerea/Curățarea cupei de decantare").

Aparatul nu generează energie electrică

1. Setați comutatorul de putere în poziția 1/PORNIT.

Garanție

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Date tehnice

PGG 3/1 50 Hz PGG 3/1 60 Hz PGG 6/1 PGG 8/3
Generator
Putere continuă k	W	2	,	8	2	8
Putere maximă pe termen scurt kW 3,0 3,0 5,5 7,5
cos φ 1	1	1	1
Tensiune de rețea			V	230 (2x)	220 (2x)	230 (3x)
Fază			~	1	1	1 / 3
Frecvență			Hz	50	60	50
Grad de protecție				IP23M	IP23M	IP23M
Clasă de izolăție				B	B	B
Clasă de execuție				G1	G1	G1
Ieșire curent continuu
Tensiune			V	12	12	12
Curent			A	6	6	6
Motor cu combustie
Tip motor				Cilindru unic	Cilindru unic	Cilindru unic
Constructie				4 timpi	4 timpi	4 timpi
Tip de răcire				răcit cu aer	răcit cu aer	răcit cu aer
Capacitate cilindrică			cm3	208	208	389
Putere motor			kW/PS	5,1/6,9	5,1/6,9	9,6/13,1
Tip de combustibil				Benzină, min. cifră octanică 86	Benzină, min. cifră octanică 86	Benzină, min. cifră octanică 86
Conținut rezervor de combustibil				15	15	25
Timp de operare cu rezervor plin, performanță 100%			h	6,5	6,5	6,5
Timp de operare cu rezervor plin, performanță 50%			h	12	12	10
Cantitate ulei de motor			l	0,6 0,6 1,1 1,1
Tip de ulei 10 W-30					10 W-30	10 W-30
				15 W-40	15 W-40	15 W-40
Tip de bujii cu scânteie				F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC
Baterie
Tensiune baterie			V	12	12	12
Dimensiuni și greutăți
Lungime			mm	645	645	743
Lățime			mm	622	622	713
Înălțime			mm	559	559	670
Greutate fără combustibil			kg	52	52	85
Valori calculate conform EN 60335-2-79
Nivel de zgomot LpA			dB(A)	74	74	75
Incertitudine KpA			dB(A)	1	1	1
Nivel de putere acustică LWA + Incertitudine KWA			dB(A)	94	94	95
CO2-Emisiuni conform procedurii de măsurare din Regulamentul UE 2016/1628 Euro V
Motor			g/kWh	790		678

Sub rezerva modificărilor tehnice.

Declarație de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Generator de curent

Tip: 1.042-xxx

Procedura aplicată de evaluare a conformității

2000/14/CE: Anexa V

Nivel de putere acustică dB(A)

PGG 3/1

Măsurat:

Garantat: 94

PGG 6/1

Măsurat:

Garantat: 95

PGG 8/3

Măsurat:

Garantat: 96

Semnatarii acționează în numele și prin împuternicirea

Consiliului director.

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
