Digital Laser Rangefinder - Telemetru THOMSON - Manual de utilizare gratuit

Tip de produs	Telemetru laser digital
Marcă	Thomson
Model	Digital Laser Rangefinder (Seria 2)
Domeniul de măsurare	0,2 până la 100 m
Precizie	±1,5 mm
Unități de măsură	m, ft, in, ft+in
Clasă laser	Clasa 2 (630-670 nm, < 1 mW)
Funcții	Măsurare distanță simplă/continuă, suprafață, volum, Pitagora (2 și 3 puncte), adunare/scădere, memorie 20 valori
Afișaj	4 linii cu retroiluminare
Alimentare	2 baterii AAA 1,5 V
Autonomia bateriilor	Aproximativ 5.000 de măsurători
Oprire automată	Laser 30 s, instrument 180 s
Temperatura de funcționare	0 °C până la 40 °C
Temperatura de depozitare	-10 °C până la 60 °C
Dimensiuni	120 × 48 × 33 mm
Greutate	120 g
Materialul butoanelor	Cauciuc moale
Siguranță	Laser clasa 2 – nu priviți direct în fascicul cu instrumente optice
Accesorii	Suport pentru accesorii (integrat)
Reparabilitate	În caz de defecțiune hardware (cod 500), contactați vânzătorul
Întreținere și curățare	Curățați cu o cârpă moale; evitați umiditatea și șocurile
Contact producător	Grupul HBF, 719 rue Albert Camus, 31190 Auterive, Franța - [phone]

Întrebări frecvente - Digital Laser Rangefinder THOMSON

Cum se pornește telemetrul Thomson?

Apăsați lung pe butonul ON/OFF (butonul 10) pentru a porni aparatul. Ecranul se aprinde și aparatul este gata de măsurare.

Cum se efectuează o măsurare simplă a distanței?

Apăsați o dată pe butonul Măsurare (butonul 1) pentru a activa laserul. Vizati ținta și apăsați din nou pentru a declanșa măsurarea. Distanța se afișează imediat.

Cum se trece în modul suprafață sau volum?

Pentru suprafață, apăsați o dată pe butonul (butonul 2); apare simbolul □. Pentru volum, apăsați de două ori; apare simbolul . Urmați apoi măsurătorile succesive.

Cum se utilizează funcția Pitagora pentru a măsura înălțimi inaccesibile?

Apăsați de 3 ori (din 2 puncte) sau de 4 ori (din 3 puncte) pe butonul (butonul 2). Vizati punctele în ordinea numerică indicată; se afișează înălțimea calculată.

Ce înseamnă pictogramele de pe ecran?

Ecranul afișează pictograma laser, punctul de referință (față/spate), distanța, modul (suprafață, volum, Pitagora), starea bateriilor, memoria istorică și valorile măsurate. Consultați manualul pentru o descriere completă.

Cum se schimbă unitatea de măsură?

Apăsați pe butonul Unitate (butonul 9) pentru a comuta între m, ft, in și ft+in. Unitatea se schimbă la fiecare apăsare.

Cum se activează sau se dezactivează sunetul bip?

Apăsați pe butonul Sunet bip (butonul 6) pentru a activa sau dezactiva bip-ul. Un bip sună la validarea măsurătorilor.

Cum se consultă măsurătorile anterioare?

Apăsați pe butonul Memorie istorică (butonul 7) pentru a afișa ultimele 20 de valori în ordine inversă. Apăsați din nou același buton pentru a ieși.

Ce trebuie făcut în cazul codului de eroare 255?

Codul 255 indică un semnal prea slab sau un timp de măsurare prea lung. Utilizați o placă de vizare sau vizați o suprafață mai reflectorizantă pentru a îmbunătăți măsurarea.

Cum se înlocuiesc bateriile?

Deschideți compartimentul bateriilor (situat în spatele aparatului) și introduceți două baterii AAA 1,5 V respectând polaritatea. Indicatorul bateriei slabe vă va avertiza când să le înlocuiți.

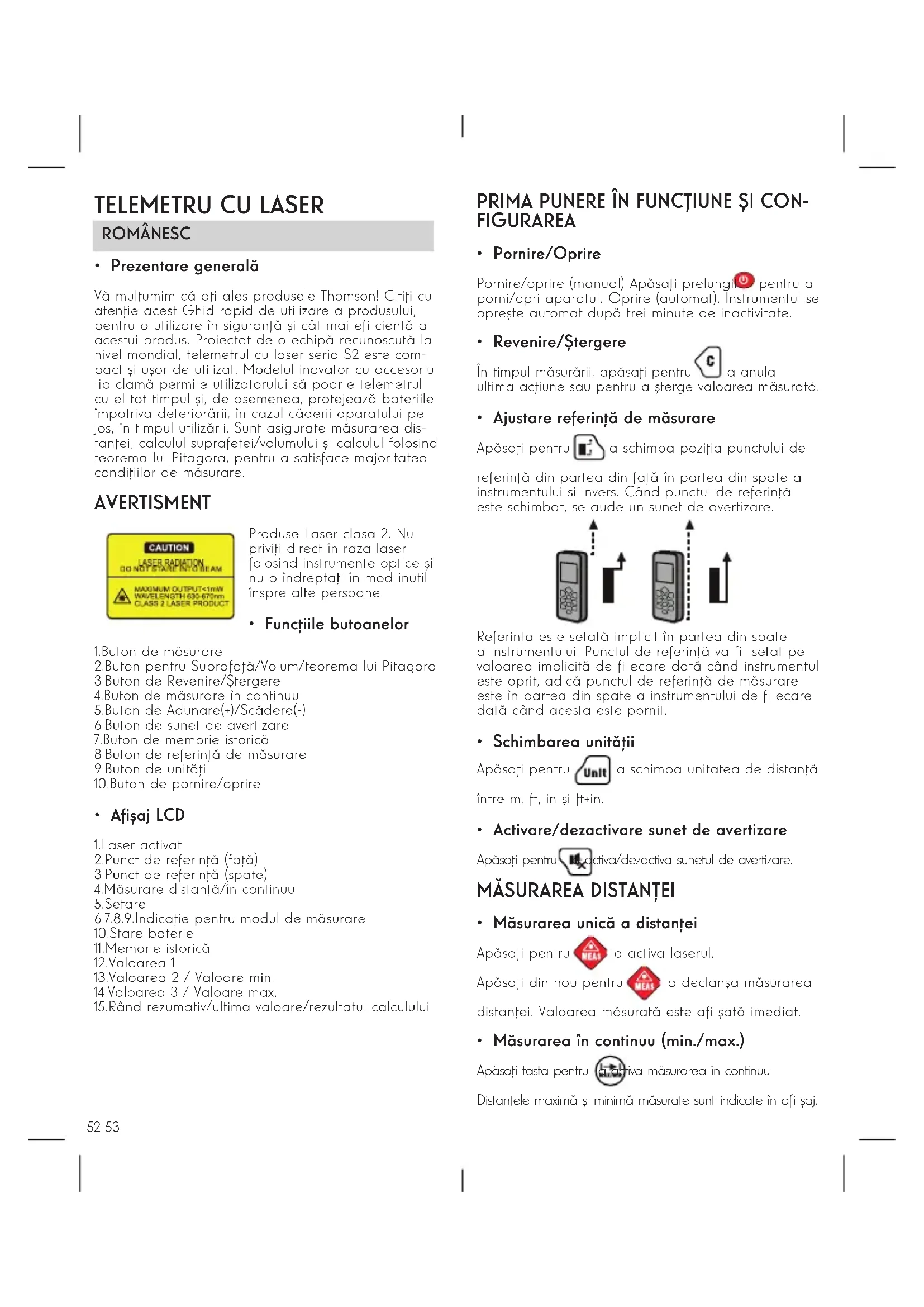

MANUAL DE UTILIZARE Digital Laser Rangefinder THOMSON

- Prezentare generală

Vă multumim că ati ales produsele Thomson! Cihiti cu atenție acest Ghid rapid de utilizare a produsului, pentru o utilizare în siguranță și cât mai efi cientă a acestui produs. Proiectat de o echipă recunoscută la nivel mondial, telemetrul cu laser seria S2 este compact și ușor de utilizat. Modelul inovator cu accesoriu tip clamă permite utilizatorului să poarte telemetrul cu el tot timpul și, de asemenea, protejează bateriile împotriva deteriorării, în cazul căderii aparatului pe jos, în timpul utilizării. Sunt asigurate măsurarea distanței, calculul suprafeței/volumului și calculul folosind teorema lui Pitagora, pentru a satisface majoritatea condițiilor de măsurare.

AVERTISMENT

Produse Laser clasa 2. Nu priviți direct în raza laser folosind instrumente optice și nu o îndreptați în mod inutil înspre alte persoane.

- Functiile butoanelor

1. Buton de măsurare
2. Buton pentru Suprafata/Volum/teorema lui Pitagora
   3.Buton de Revenire/Ştergere
3. Buton de măsurare în continuu
4. Buton de Adunare(+)/Scădere(-)
5. Buton de sunet de avertizare
6. Buton de memorie istorică
   8.Buton de referință de măsurare
7. Buton de unități
8. Buton de pornire/oprire

- Afişaj LCD

1. Laser activat
   2.Punct de referință (față)
   3.Punct de referință (spate)
   4.Măsurare distanță/în continuu
   5.Setare
   6.7.8.9. Indicatie pentru modul de măsurare
2. Stare baterie
   11.Memorie istorică
3. Valoarea 1
4. Valoarea 2 / Valoare min.
5. Valoarea 3 / Valoare max.
   15.Rând rezumativ/ultima valoare/rezultatul calculului

PRIMA PUNERE ÎN FUNCTIUNE ŞI CONFIGURAREA

- Pornire/Oprire

Pornire/oprire (manual) Apăsați prelungiri pentru a porni/opri aparatul. Oprire (automat). Instrumentul se oprește automat după trei minute de inactivitate.

• Revenire/\$tergere

În timpul măsurării, apăsați pentru a anula ultima actiune sau pentru a șterge valoarea măsurată.

- Ajustare referință de măsurare

Apăsati pentru a schimba poziția punctului de

referință din partea din față în partea din spate a instrumentului și invers. Când punctul de referință este schimbat, se aude un sunet de avertizare.

Referința este setată implicit în partea din spate a instrumentului. Punctul de referință va fi setat pe valoarea implicită de fi ecare dată când instrumentul este oprit, adică punctul de referință de măsurare este în partea din spate a instrumentului de fi ecare dată când acesta este pornit.

• Schimbarea unității

Apăsați pentru Unit a schimba unitatea de distanță între m, ft, în și ft+in.

- Activare/dezactivare sunet de avertizare

Apăsati pentru activa/dezactiva sunetul de avertizare.

MĂSURAREA DISTANTEI

• Măsurarea unică a distanței

Apăsati pentru MEAL a activa laserul.

Apăsați din nou pentru a declanșa măsurarea distanței. Valoarea măsurată este afi șată imediat.

- Măsurarea în continuu (min./max.)

Apăsaji lasla pentru la adiva măsurarea în continuu.

Distanțele maximă și minimă măsurate sunt indicate în afi șaj.

Ultima valoare măsurată este afi șată pe rândul rezumativ. Această funcție va fi oprită automat după 5 minute de inactivitate.

Utilizatorul poate apăsa sau pentru C a NEA1 opri funcția

FUNCTII

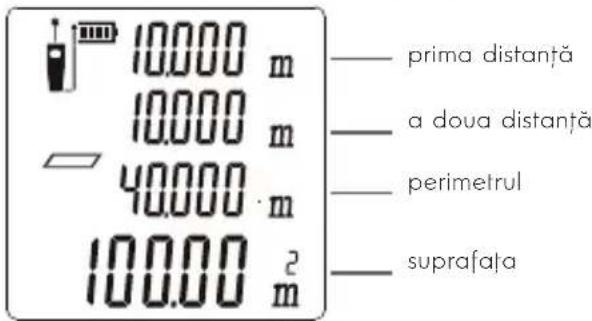

• Măsurarea suprafetei

Apăsați o dată, simbolul □ apare în câmpul

functie al afi şajului.

Apăsați pentru a efectua prima măsurăloare

de distanță (de ex. Lungimea). Apăsați din nou, pentru a efectua a doua măsurătoare de distanță (de ex. lățimea). Rezultatele lungimii, lățimii, perimetrului și suprafetei sunt afi șate pe ecran.

• Măsurarea volumului

Apăsați de două ori, simbolul apare în câmpul funcție al afi șajului.

Apăsati pentru MEAT a efectua prima măsurătoare

de distanță (de ex. Lungimea). Apoi măsurăți lățimea, apoi înălțimea; rezultatele lungimii, lățimii, înălțimii și volumului sunt afi șate în ordine.

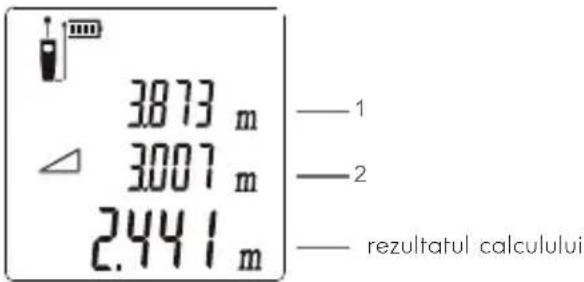

- Metoda teoremei lui Pitagora - cu două puncte

Consultați fi gura 1. Apăsați de 3 ori pentru a activa

functia, simbolul apare în câmpul functie al afi șajului. Efectuati măsurătoarea cu cele 2 puncte indicate în fi gura de mai jos, în secvență numerică, înălțimea obiectului va fi calculată automat și afi șată pe ecran.

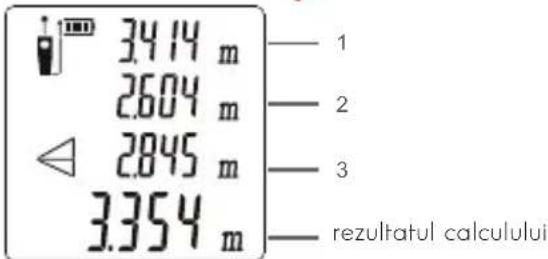

- Metoda teoremei lui Pitagora - cu trei puncte

Consultati fi gura 2.

Apăsati de 4 ori pentru a activa funcția,

simbolul apare în câmpul funcție al afi șajului. Efectuați măsurătoarea cu cele 3 puncte indicate în fi gura de mai jos, în secvență numerică, înălțimea obiectului va fi calculată automat și afi șată pe rândul rezumativ.

Apăsați pentru a șterge orice lungime măsurată și apoi apăsați pentru a măsura din nou.

- Adunare/Scădere

Adunare: apăsați scurt Scădere: apăsați prelungit

Efectuati măsurătoarea, apoi apăsați, simbolul adunării/scăderii va apărea pe afi șaj, apoi apăsați

butonul pentru a efectua a doua măsurătoare;

a doua valoare va fi adunată/scăzută automat la/ din prima valoare. Notă: Acest proces poate fi repetat după cum e necesar.

- Memorie istorică

Apăsați pentru a vizualiza memoria istorică; ultimele 20 de valori măsurate vor fi afi șate în ordine inversă.

Apăsati pentru C a ieși din vizualizare valoare istorică.

DEPANARE

Toate erorile sau defectiunile vor fi indicate sub formă de coduri. Tabelul următor explică semnifi cația codurilor și oferă soluții.

Cod	Cauză	Măsură corectivă
204	Eroare de calcul	Consultați manualul de utilizare, repetați procedurile.
208	Curent excesiv	Vă rugăm să contactați distribuitorul dumneavoastră.
220	Baterie slabă	Puneți baterii noi.
252	Temperatură prea mare	Lăsați dispozitivul să se răcească până la temperatura de funcționare de 0°C-40°C.
253	Temperatură prea mică	Încălziți dispozitivul până la temperatura de funcționare.
255	Semnal receptionat prea slab sau timp de măsurare prea lung	Folosiți o tintă plană sau schimbați cu o suprafață refl ectantă bună.
256	Semnal receptionat prea puternic	Ținta este prea refl ectantă, utilizați o tintă plană sau nu tintiți spre obiective puternic luminate.
261	În afara plajei de măsurare	Selectați distanța de măsurare în plaja de măsurare.
500	Eroare de echipament	Porniți/opriți dispozitivul de câteva ori. Dacă simbolul apare în continuare, vă rugăm să contactați dealerul dumneavoastră, pentru asistență.

SPECIFICATIE

Plaja de măsurare maximă 1 0.2~100m
Precizia de măsurare 2 ±1.5 min
Unitățile de măsură M / in / ft / ft+in
Clasa laserului Clasa 2
Tipul laserului 630-670nm, < 1mW
Măsurarea suprafeței,volumului	√
Teorema lui Pitagoraindirectă	√
Adunare și scădere	√
Măsurare în continuu	√
Valoare min./max.	√
Sunet de avertizare	√
Afi șaj pe 4 rânduri curetroiluminare	√
Măsurare unică a distanței	√
Memorie istorică	20 de valorimăsurate
Buton	Butoane moi dincauciuc
Temperatură de funcționare	0°C~40°C
Temperatură de depozitare -10°C~60°C
Durata de viață a bateriei 5.000 de măsurători
Tipul bateriei AAA 2 x 1.5V
Oprire laser automată 30 secunde
Oprire instrument automată 180 secunde
Dimensiuni (mm) 120*48*33
Greutate (g)	120

1. Plaja de măsurare maximă este determinată de versiunea telemetrului cu laser. Plaja de măsurare exactă este indicată pe cutia de ambalare. În timpul zilei sau în cazul în care ținta are proprietăți slab refl ectante, vă rugăm să utilizați ținta plană.
2. În condiții favorabile (proprietăți bune ale suprafeței tintă, temperatura camerei), dispozitivul poate atinge plaja de măsurare nominală. În condiții nefavorabile, precum soare intens, suprafață tintă slab refl ectantă (suprafață neagră) sau variații de temperatură ridicate, abaterea pe o distanță de 10 m poate să crească.

CONTACTATI-NE

• Copyright-uri

Acest produs a fost fabricat și comercializat sub răspunderea HBF SAS. Thomson este o marcă a Technicolor (S.A.) sau a societăților asociate ale acesteia, utilizată sub licență de către HBF SAS. Orice alt produs, serviciu, denumire socială, nume comercial, nume de produs și logo menționate aici nu au fost aprobate, nici sponsorizate de Technicolor (S.A.) sau de societățile asociate ale acesteia.
