MANUAL DE UTILIZARE GWI 10.8 VLI Professional BOSCH

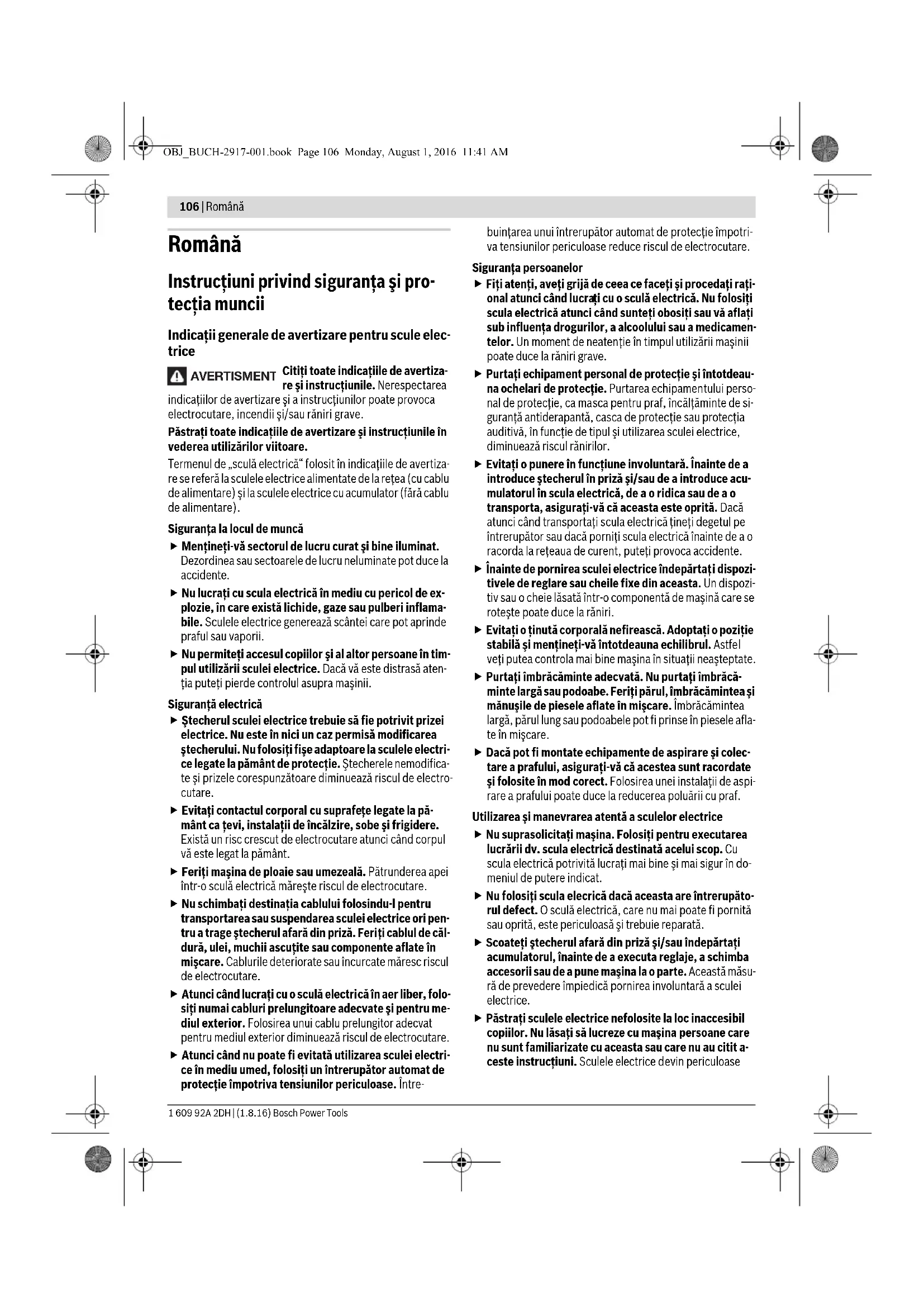

Română....Pagina 106

Instrucțiuni privind siguranța și protecția muncii

Indicații generale de avertizare pentru scule elec trice

AVERTISMENT Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea

indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  ▶ Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

Sigurantă electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiți fișe adaptoare la sculele electrice legate la pământ de protectie. Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
▶ Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
▶ Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
- Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protectie împotriva tensiunilor periculoase. Între-

buintarea unui întrerupător automat de protecție împotriva tensiunilor periculoase reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rati- onal atunci când lucrăți cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeau-na ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
Evitați o ținută corporală nefirească. Adoptați o pozitie stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
▶ Dacă pot fi montate echipamente de aspirare și colec-tare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
▶ Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folositi scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
▶ Scoateți stecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase

Utilizarea și manevrarea atentă a sculelor electrice

Română | 107

atunci când sunt folosite de persoane lipsite de experien- ță.

Intrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni. Tineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Manevrarea și utilizarea atentă a sculelor electrice cu acumulator

Încărcați acumulatorii numai în încărcătoarele recommandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mi-ci, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele accumulatorului poate duce la arsuri sau incendiu.
În caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.

Service

Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni privind siguranța pentru mașini de găurit și mașini de găurit/înșurubat

Apucați scula electrică de suprafețele de prindere izolate atunci când executați lucrări la care capul de șurubelniță sau șurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
▶ Folosiți mânerele suplimentate în cazul în care acestea au fost livrate împreună cu scula electrică. Pierderea controlului poate duce la vătămări corporale.

▶ Folosiți detectoare adecvate pentru a depista conductori și conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Atingerea conductorilor electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale.
▶ Opriti imediat scula electrică dacă dispozitivul de lucru se blochează. Fiți pregătiți la reculul generat de acest blocaj. Dispozitivul de lucru se blochează dacă: - scula electrică este suprasolicitată sau - este răsucită în piesa de lucru.
- Apucați strâns scula electrică. În timpul înșurubării și deșurubării de șuruburi pentru scurt timp pot apărea reacții puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
Feriți acumulatorul de căldură, de asemeni de ex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.
În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
▶ Folosiți acumulatorul numai împreună cu scula dumneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
In urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Descrierea produsului și a performan- țelor

Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Vă rugăm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinației

Scula electrică este destinată înșurubării și slăbirii șuruburilor cât și găuririi în lemn, metal, ceramică și material plastic, în special în locurile greu accesibile.

108 | Română

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

1 Dispozitiv de blocare
2 Sistem de prindere accesorii
3 Cap de şurubelniţă*
4 Comutator de schimbare a directiei de rotație
5 Întrerupător pornit/oprit
6 Cursor de preselectie a momentului de torsiune
7 Tastă de deblocare pentru capul articulat al mașinii
8 Cârlig de agățare
9 Tastă deblocare accumulator

10 Acumulator

11 Mâner (suprafață de prindere izolată)

12 Burghiu cu tijă hexagonală*

*Accesoriiile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteti găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Maşină de găurit/înșurubat cu accumulator		GWI 12V-5
Număr de identificare		3 601 C60 U..
Tensiune nominală	V= 12
Turatie la mersul în gol	rot./min 0 - 585
Moment de torsiune maxim, înșurubare dură/moale conform ISO 5393	Nm 13/5
Domeniu de reglare a momentului de torsiune	Nm 2,6 - 5,2
Diam. max. şuruburi	mm	5
Diam. max. găurire
- O țel	mm	8
- L e m n	mm	10
Greutate conform EPTA-Procedure 01:2014	kg 1,1 - 1,4*
Temperatură ambientă admisă
- în timpul încărcării	°C	0... +45
- în timpul funcționării** și al depozitării	°C	-20... +50
Acumulatori recomandați		GBA 12V..GBA 10,8V..
Încărcătoare recomandate		GAL 12..CVAL 11..CV

* in funcție de accumulatorul folosit
** putere mai redusă la temperaturi <0 °C

Informatie privind zgomotul/vibratiile

Valorile zgomotului emis au fost determinate conform EN 60745-2-1.

Nivelul presiunii acustice evaluat A al maşinii este în mod normal inferior valorii de 70 dB(A). Incertitudine K = 3 dB. Nivelul de zgomot poate depăși 80 dB(A) în timpul lucrului.

Purtați aparat de protectie auditivă!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-1.

Gäurire în metal: a_h<2,5m/s^2,K=1,5m/s^2

Înşurubare: a_h<2,5m/s^2,K=1,5m/s^2

Nivelul vibrațiilor specificat în prezentele instructiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. A-ceastă metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: în-treținerea sculei electrice și a accesoriiilor, menținerea căldurii mânilor, organizarea proceselor de muncă.

Montare

Încărcarea accumulatorului (vezi figura A)

▶ Folosiți numai încărcătoarele menționate la pagina de accesorii. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Indicație: Acumulatorul se livrează parțial încărcat. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare încărcați complet acumulatorul în încărcător.

Accumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.

Accumulatorul cu tehnologie litiu-ion este protejat prin „Electronic Cell Protection (ECP)“ împotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.

▶ După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul pornit/oprit. Acumulatorul s-ar putea deteriora.

Pentru extragerea accumulatorului 10 apăsați tastele de deblocare 9 și trageți accumulatorul în jos afară din scula electrică. Nu forțați.

Respectati instructiunile privind eliminarea.

Română | 109

Schimbarea accesoriiilor (vezi figura B)

Înaintea oricâror intervenții asupra sculei electrice scoateți acumulatorul din aceasta.

Introducerea accesoriiului

Trageți spre înainte dispozitivul de blocare 1 și împingeți apoi accesoriiul până la punctul de oprire în sistemul de prindere al accesoriiilor 2. Accesoriiul se blochează automat.

Extragerea accesoriiului

Trageți înainte manşonul de blocare 1 și extrageți accesoriiul.

Aspirarea prafului/aşchiilor

▶ Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protectie a lemnului). Materia-le care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Asigurați buna ventilatie a locului de muncă.
• Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările și depunerile de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Functionare

Punere în funcțiune

Montarea accumulatorului

Indicatie: Utilizarea unor acumulatori inadecvați sculei dumneavoastră electrice poate duce la deranjamente sau la deteriorarea sculei electrice.

Reglarea directiei de rotație (vezi figura C)

Cu comutatorul de schimbare a direcției de rotație 4 puteți schimba direcția de rotație a sculei electrice. Atunci când întrerupătorul pornit/oprit 5 este apăsat acest lucru nu mai este însă posibil.

Functionare dreapta: Pentru găurire și înșurubare împingeți comutatorul de schimbare a direcției de rotație 4 spre stânga, până la marcajul opritor.

Functionare stânga: Pentru slăbirea respectiv deșurubarea șuruburilor apăsați comutatorul de schimbare a direcției de rotație 4 împingându-l spre dreapta, până la punctul de opri-re.

Preselectia momentului de torsiune

Cu ajutorul cursorului de preselectie a momentului de torsiune 6 puteți preselecta momentul de torsiune necesar în 8 trepte. Dacă reglajul a fost executat corect, dispozitivul de lucru este oprit de îndată ce şurubul este înşurubat coplanar în material, respectiv imediat ce este atins momentul de torsiune reglat. În poziția „” cuplajul de suprasarcină este dezactivat, de ex. la găurire.

La funcționarea cu rotire spre stânga cuplajul de suprasarcină este dezactivat.

Pornire/oprire

Apăsați pentru punerea în funcțiune a sculei electrice între-rupătorul pornit/oprit 5 și țineți-l apăsat.

Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit 5.

Pentru a economisi energie, tineți scula electrică pornită nu- mai atunci când o folosiți.

Reglarea turatiei

Puteți regla fără trepte turația sculei electrice deja pornite, exercitând o apăsare mai puternică sau mai ușoară asupra întrerupătorului pornit/oprit 5.

O apăsare ușoară asupra întrerupătorului pornit/oprit 5 are drept efect o turație scăzută. Pe măsură ce apăsarea crește, turație se mărește și ea.

Blocare automată a axului (Auto Lock)

Când întrerupătorul pornit/oprit 5 nu este apăsat, arborele portburghiu și sistemul de prindere a accesoriiilor sunt blocate.

Aceasta face posibilă înșurubarea șuruburilor chiar atunci când accumulatorul este descărcat respectiv folosirea sculei electrice drept șurubelniță manuală.

Protectie la suprasarcină dependentă de temperatură

Dacă este folosită conform destinației, scula electrică nu poate fi suprasolicitată. În caz de suprasolicitare sau de ieșire a accumulatorului din domeniul temperaturilor admise, scula electrică se deconectează. În situația deconectării automate, scoateți din funcțiune scula electrică, lăsați acumulatorul să se răcească și apoi porniți din nou scula electrică.

Protectie la descărcare profundă

Accumulatorul cu tehnologie litiu-ion este protejat prin „Electronic Cell Protection (ECP)“ impotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.

Capul articulat al maşinii (vezi figura D)

Capul mașinii poate fi blocat în 5 poziții unghiulare diferite. A-păsați tasta de deblocare 7 și întoarceți capul mașinii în poziția dorită. Eliberați apoi din nou tasta de deblocare 7.

Înaintea punerii în funcțiune verificați dacă, capul mașinii este blocat în poziția unghiulară respectivă. Există pericol de rănire.

Instrucțiuni de lucru

Puneți scula electrică pe şurub numai după ce în prealabil ați oprit-o. Accesoriiile care se rotesc pot aluneca.

Etrier de suspendare

Cu ajutorul etrierului de suspendare 8 pliabil puteți agăța scula electrică de ex. de un cârlig. Veți avea astfel ambele mâini libere iar scula electrică vă va fi oricând la îndemână.

110|Български

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice scoateți acumulatorul din aceasta.
▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.

Dacă acumulatorul nu mai funcționează vă rugăm să vă adresați unui centru autorizat de asistență service post-vânzări pentru scule electrice Bosch.

Dacă în ciuda procedeelor de fabricație și control riguroase mașina are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice Bosch.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului sculei elec-trice.

Asistență clienti și consultanță privind utilizarea

Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și pie- sele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:

www.bosch-pt.com

Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30-34

013937 Bucureşti

Tel. consultanță clienti: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Transport

Accumulatorii Li-lon integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restricții de către utilizator. În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului.

Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o statie de reciclare ecologică.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 110.

Sub rezerva modificărilor.
