HASZNÁLATI ÚTMUTATÓ GWI 10.8 VLI Professional BOSCH

• v závislosti od použitého akumulátora ** obmedzený výkon pri teplote <0 °C OBJ_BUCH-2917-001.book Page 81 Monday, August 1, 2016 11:41 AM82 | Slovensky 1 609 92A 2DH | (1.8.16) Bosch Power Tools Vyhýbajte sa usadzovaniu prachu na Vašom pracovis- ku. Viaceré druhy prachu sa môžu ľahko vznieť. Prevádzka Uvedenie do prevádzky Vloženie akumulátora Upozornenie: Používanie takých akumulátorov, ktoré nie sú pre dané ručné elektrické náradie vhodné, môže mať za násle- dok nesprávne fungovanie náradia alebo jeho poškodenie. Nastavenie smeru otáčania (pozri obrázok C) Prepínačom smeru otáčania 4 môžete meniť smer otáčania ručného elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač 5. Pravobežný chod: Na vŕtanie a skrutkovanie skrutiek zatlačte prepínač smeru otáčania 4 doľava až na doraz. Ľavobežný chod: Na uvoľňovanie resp. odskrutkovávanie skrutiek zatlačte prepínač smeru otáčania 4 doprava až na do- raz. Predvoľba krútiaceho momentu Pomocou posúvača predvoľby krútiaceho momentu 6 môžete nastavovať krútiaci moment v 8 stupňoch. Pri správnom nas- tavení sa pracovný nástroj zastaví vo chvíli, keď je hlava skrut- ky zaskrutkovaná v rovine s povrchom materiálu, resp. keď sa dosiahne nastavený krútiaci moment. V polohe „ “ ije pre- skakovacia spojka vypnutá, napr. na vŕtanie. Pri ľavobežnom chode je preskakovacia spojka vypnutá. Zapínanie/vypínanie Na zapnutie ručného elektrického náradia stlačte vypínač 5 a držte ho stlačený. Na vypnutie ručného elektrického náradia vypínač 5 uvoľni- te. Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. Nastavenie počtu obrátok Počet obrátok zapnutého ručného elektrického náradia môže- te plynulo regulovať podľa toho, do akej miery stláčate vypí- nač 5. Mierny tlak na vypínač 5 vyvolá nízky počet obrátok. Pri zvýše- ní tlaku sa počet obrátok zvýši. Plnoautomatická aretácia vretena (Auto-Lock) Ak nie je stlačený vypínač 5 vŕtacie vreteno je zaaretované, a tým aj upínací mechanizmus (skľučovadlo). To umožňuje zaskrutkovanie skrutiek aj vtedy, keď je batéria vybitá, resp. používanie tohto ručného elektrického náradia ako klasického skrutkovača. Tepelne závislá poistka proti preťaženiu Pri používaní v súlade s určením nemôže dôjsť k preťaženiu náradia. Pri príliš veľkom zaťažení alebo prekročení prípust- ného rozsahu teploty akumulátora sa náradie vypne. Pri auto- matickom vypnutí náradie vypnite, nechajte akumulátor vyc- hladnúť a potom náradie znova zapnite. Ochrana proti úplnému vybitiu akumulátora Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Pro- tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje. Kĺbová nástrojová hlava (pozri obrázok D) Nástrojová hlava sa dá zaaretovať v 5 rôznych uhlových polo- hách. Stlačte uvolňovacie tlačidlo 7 a nastavte nástrojovú hla- vu do požadovanej polohy. Potom uvoľňovacie tlačidlo 7 opäť uvoľnite. Pred použitím náradia vždy skontrolujte, či je nástrojo- vá hlava v príslušnej polohe zaaretovaná. Hrozí nebez- pečenstvo poranenia. Pokyny na používanie Ručné elektrické náradie prikladajte na skrutku iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť. Závesný strmienok Pomocou sklápacieho závesného strmienka 8 si môžete toto ručné elektrické náradie zavesiť napr. na nejaký háčik. V ta- kom prípade budete mať obe ruky voľné a ručné elektrické ná- radie budete mať stále v pohotovosti. Údržba a servis Údržba a čistenie Pred každou prácou na ručnom elektrickom náradí z neho vyberte akumulátor. Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Keď akumulátor prestane správne fungovať, obráťte sa láska- vo na autorizované servisné stredisko ručného elektrického náradia Bosch. Ak by prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizo- vanej servisnej opravovni elektrického náradia Bosch. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. V prípade akýchkoľvek otázok a objednávok náhradných sú- čiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. OBJ_BUCH-2917-001.book Page 82 Monday, August 1, 2016 11:41 AMMagyar | 83 Bosch Power Tools 1 609 92A 2DH | (1.8.16) Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Transport Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opat- rení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požia- davky na obaly a označenie. V takomto prípade treba pri príp- rave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy. Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte ručné elektrické náradie ani akumulátory/baté- rie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ sa musí nepoužiteľné ručné elektrické náradie (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškode- né alebo opotrebované akumulátory/baté- rie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životné- ho prostredia. Akumulátory/batérie: Li-Ion: Všimnite si láskavo pokyny v odseku „Transport“, strana 83. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- FIGYELMEZTETÉS OBJ_BUCH-2917-001.book Page 83 Monday, August 1, 2016 11:41 AM84 | Magyar 1 609 92A 2DH | (1.8.16) Bosch Power Tools nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és hasz- nálata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Az akkumulátoros elektromos kéziszerszámok gondos ke- zelése és használata Az akkumulátort csak a gyártó által ajánlott töltőkészü- lékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akku- mulátort próbál feltölteni, tűz keletkezhet. Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzér- méktől, kulcsoktól, szögektől, csavaroktól és más kis- méretű fémtárgyaktól, amelyek áthidalhatják az érint- kezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulá- torfolyadékkal, azonnal öblítse le vízzel az érintett fe- lületet. Ha a folyadék a szemébe jutott, keressen fel OBJ_BUCH-2917-001.book Page 84 Monday, August 1, 2016 11:41 AMMagyar | 85 Bosch Power Tools 1 609 92A 2DH | (1.8.16) ezen kívül egy orvost. A kilépő akkumulátorfolyadék irri- tációkat vagy égéses bőrsérüléseket okozhat. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások fúrógépekhez és csavarozó- gépekhez Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavar feszült- ség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. Ha az elektromos kéziszerszámmal pótfogantyúk is szállításra kerültek, használja azokat. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást eredmé- nyezhet. Ha egy vízvezetéket szakít meg, anyagi károk ke- letkeznek. Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Mindig számítson nagy re- akciós nyomatékokra, amelyek egy visszarugás eseté- ben felléphetnek. A betétszerszám leblokkol, ha: – az elektromos kéziszerszámot túlterhelik vagy – beékelődik a megmunkálásra kerülő munkadarabba. Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok meghúzásakor vagy kioldásakor rövid időre igen magas reakciós nyomaték léphet fel. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid- zárlat veszélye. Óvja meg az akkumulátort a forróságtól, példá- ul a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély. Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai van- nak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. Az akkumulátort csak az Ön Bosch gyártmányú elektro- mos kéziszerszámával használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől. Az akkumulátort hegyes tárgyak, például tűk vagy csa- varhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet. A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt elő- írások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülések- hez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt- va, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat Az elektromos kéziszerszám csavarok becsavarására és kihaj- tására, valamint fában, fémekben, keramikus anyagokban és műanyagokban, mindenek előtt nehezen hozzáférhető helye- ken végzett fúrásra szolgál. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Reteszelő hüvely 2 Szerszámbefogó egység 3 Csavarozó betét (bit)* 4 Forgásirány-átkapcsoló 5 Be-/kikapcsoló 6 Forgatónyomaték előválasztó tolóka 7 Lehajtható szerszámfej reteszelésfeloldó gomb 8 Akasztókengyel 9 Akkumulátor reteszelés feloldó gomb 10 Akkumulátor 11 Fogantyú (szigetelt fogantyú-felület) 12 Hatszögletű szárú fúró* *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. Műszaki adatok Akkumulátoros sarok-fúró-csavarozógép GWI 12V-5 Cikkszám 3 601 C60 U.. Névleges feszültség V= 12 Üresjárati fordulatszám perc

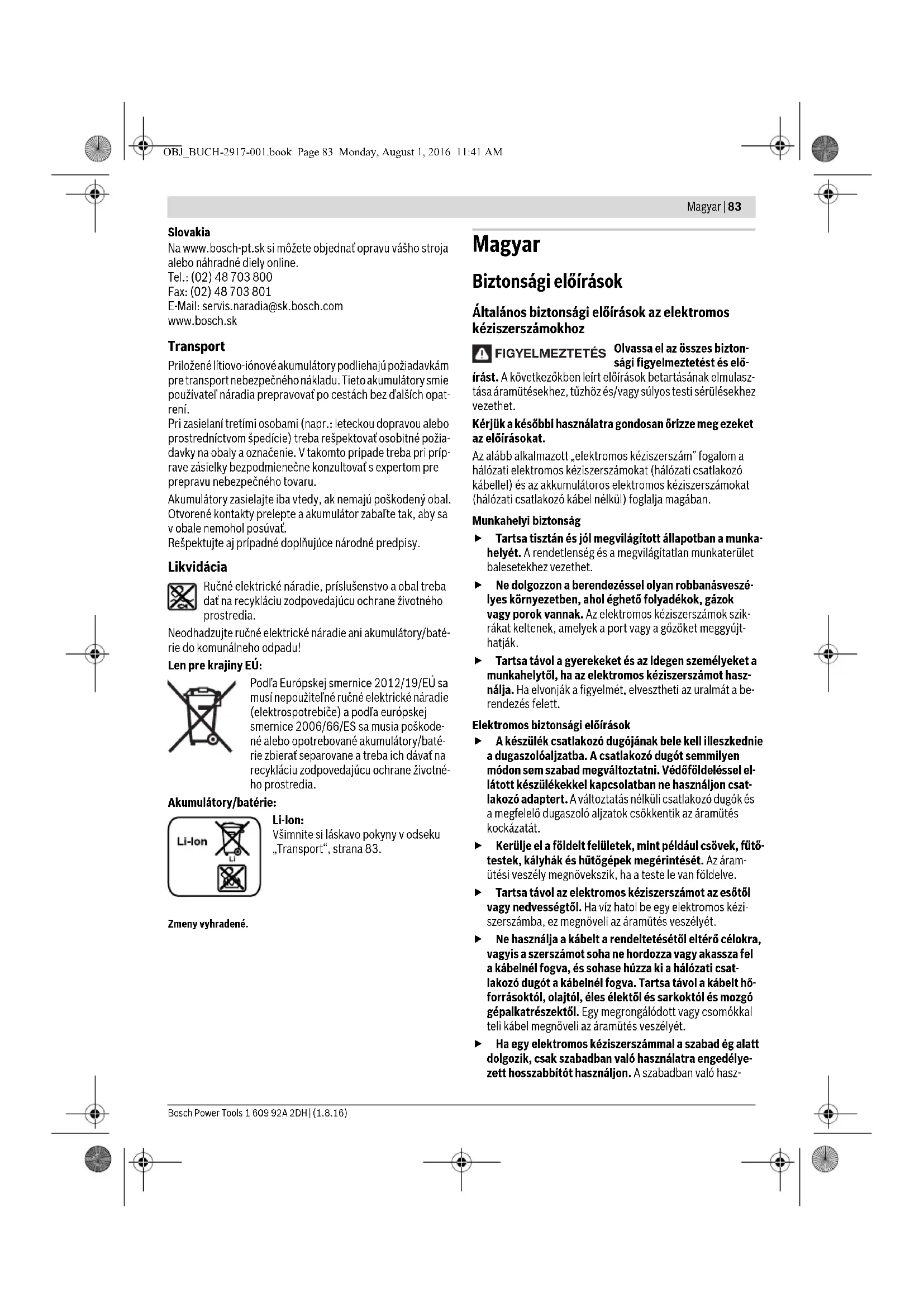

• a felhasznált akkumulátortól függően** korlátozott teljesítmény <0 °C hőmérsékletek esetén OBJ_BUCH-2917-001.book Page 85 Monday, August 1, 2016 11:41 AM86 | Magyar 1 609 92A 2DH | (1.8.16) Bosch Power Tools Zaj és vibráció értékek A zajmérési eredmények az EN 60745-2-1 szabványnak meg- felelően kerültek meghatározásra. A készülék (A)-kiértékelt zajszintjének tipikus értéke alacso- nyabb, mint 70 dB(A). Bizonytalanság K =3 dB. A zajszint munka közben meghaladhatja a 80 dB(A) értéket. Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745-2-1 szabvány szerint. Fúrás fémben: a

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett hasz- nálják, a rezgésszint a fenti értéktől eltérhet. Ez az egész mun- kaidőre vonatkozó rezgési terhelést lényegesen megnövelhe- ti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Összeszerelés Az akkumulátor feltöltése (lásd az „A” ábrát) Csak a tartozékok oldalán megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pon- tosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak. Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltő- készülékben. A Li-ion-akkumulátort bármikor fel lehet tölteni anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megsza- kítása nem árt az akkumulátornak. A Li-ion-akkumulátort az elektronikus cellavédelem („Electro- nic Cell Protection – ECP”) védi a mély kisüléstől. Ha az akku- mulátor kimerült, az elektromos kéziszerszámot egy védőkap- csoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább. Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongál- hatja az akkumulátort. A 10 akkumulátor kivételéhez nyomja meg a 9 reteszelésfelol- dó gombokat és húzza ki lefelé az akkumulátort az elektromos kéziszerszámból. Ne alkalmazzon erőszakot. Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat. Szerszámcsere (lásd a „B” ábrát) Az elektromos kéziszerszámon végzett bármely munka megkezdése előtt vegye ki az akkumulátort a kéziszer- számból. A betétszerszám behelyezése Húzza kissé előre az 1 reteszelő hüvelyt, majd tolja be ütközé- sig a betétszerszámot a 2 szerszámbefogó egységbe. A betét- szerszám magától elreteszelődik. A betétszerszám kivétele Húzza előre az 1 reteszelő hüvelyt és vegye ki a betétszerszá- mot. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által törté- nő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha- tásúak, főleg ha a faanyag kezeléséhez más anyagok is van- nak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú por- védő álarcot használni. Maximális forgatónyomaték kemény/puha csavarozásnál az ISO 5393 szerint Nm 13/5 Forgatónyomaték beállítási tartomény Nm 2,6 – 5,2 Legnagyobb csavar-Ø mm 5 Legnagyobb fúró-Ø –Acélban –Fában

Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint kg 1,1 – 1,4* Megengedett környezeti hőmérséklet – a töltés során – az üzem során** és a tárolás során

0... +45 -20... +50 Javasolt akkumulátorok GBA 12V.. GBA 10,8V.. Javasolt töltőkészülékek GAL 12.. CV AL 11..CV Akkumulátoros sarok-fúró-csavarozógép GWI 12V-5

• a felhasznált akkumulátortól függően ** korlátozott teljesítmény <0 °C hőmérsékletek esetén OBJ_BUCH-2917-001.book Page 86 Monday, August 1, 2016 11:41 AMMagyar | 87 Bosch Power Tools 1 609 92A 2DH | (1.8.16) A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Üzemeltetés Üzembe helyezés Az akkumulátor beszerelése Megjegyzés: Az Ön elektromos kéziszerszámának nem meg- felelő akkumulátorok használata az elektromos kéziszerszám megrongálódásához, vagy hibás működéséhez vezethet. Forgásirány beállítása (lásd a „C” ábrát) A 4 forgásirány-átkapcsoló az elektromos kéziszerszám forgá- sirányának megváltoztatására szolgál. Ha az 5 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni. Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el üt- közésig balra a 4 forgásirány-átkapcsolót. Balra forgás: A csavarok kioldásához, illetve kicsavarásához tolja el ütközésig jobbra a 4 forgásirány-átapcsolót. A forgató nyomaték előválasztása A 6 forgatónyomaték előválasztó tolókával a szükséges forga- tó nyomaték 8 fokozatban előre kiválasztható. Helyes beállí- tás esetén a betétszerszám azonnal leáll, mihelyt a csavarfej egy síkba került az anyag felületével, illetve amikor a szerszám eléri a beállított nyomatékot. A „ ” helyzetben a túlterhe- lésvédő tengelykapcsoló ki van kapcsolva, erre például fúrás- kor van szükség. A túlterhelésvédő tengelykapcsoló balraforgás esetén is ki van kapcsolva. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva az 5 be-/kikapcsolót. Az elektromos kéziszerszám kikapcsolásához engedje el az 5 be-/kikapcsolót. Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. A fordulatszám beállítása A bekapcsolt elektromos kéziszerszám fordulatszámát az 5 be-/kikapcsoló különböző mértékű benyomásával fokozat- mentesen lehet szabályozni. Az 5 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony for- dulatszámot eredményez. A nyomás növelésekor a fordulat- szám is megnövekszik. Teljesen automatikus orsóreteszelés (Auto-Lock) Ha az 5 be-/kikapcsoló nincs benyomva, a fúróorsó és ezzel a szerszámbefogó egység is automatikusan reteszelve van. Így a csavarokat kimerült akkumulátor mellett, illetve az elekt- romos csavarozógép csavarhúzóként való használatával is be lehet csavarni. Hőmérsékletfüggő túlterhelésvédelem Rendeltetésszerű használat esetén az elektromos kéziszer- számot nem lehet túlterhelni. Túl erős terhelés esetén, vagy az akkumulátor megengedett hőmérséklet tartományából va- ló kilépés esetén az elektromos kéziszerszám kikapcsol. Egy automatikus kikapcsolás esetén kapcsolja ki az elektromos kéziszerszámot, hagyja lehűlni az akkumulátort, majd ismét kapcsolja be az elektromos kéziszerszámot. Mély kisülés elleni védelem A Li-ion-akkumulátort az elektronikus cellavédelem („Electro- nic Cell Protection – ECP”) védi a mély kisüléstől. Ha az akku- mulátor kimerült, az elektromos kéziszerszámot egy védőkap- csoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább. Lehajtható szerszámfej (lásd a „D” ábrát) A szerszámfejet 5 különböző szöghelyzetben lehet reteszelni. Nyomja meg a 7 reteszelés feloldó gombot és forgassa el a szerszámfejet a kívánt helyzetbe. Ezután ismét engedje el a 7 reteszelés feloldó gombot. Az üzembe helyezés előtt ellenőrizze, hogy a szerszám- fej valóban reteszelve van-e az adott szöghelyzetben. Ellenkező esetben sérülésveszély áll fenn. Munkavégzési tanácsok Az elektromos kéziszerszámot csak kikapcsolt készü- lék mellett tegye fel a csavarra. A forgó betétszerszámok lecsúszhatnak. Akasztókengyel A 8 kihajtjható akasztókengyel segítségével az elektromos ké- ziszerszámot például felakaszthatja egy horogra. Ekkor mind- két keze szabad, és az elektromos kéziszerszám mindig ren- delkezésre áll. Karbantartás és szerviz Karbantartás és tisztítás Az elektromos kéziszerszámon végzett bármely munka megkezdése előtt vegye ki az akkumulátort a kéziszer- számból. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha az akkumulátor már nem működik, forduljon egy Bosch elektromos kéziszerszám Vevőszolgálathoz. Ha az elektromos kéziszerszám a gondos gyártási és ellenőr- zési eljárás ellenére egyszer mégis meghibásodna, akkor a ja- vítással csak Bosch elektromos kéziszerszám-műhely ügyfél- szolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustáblá- ján található 10-jegyű cikkszámot. Vevőszolgálat és használati tanácsadás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. OBJ_BUCH-2917-001.book Page 87 Monday, August 1, 2016 11:41 AM88 | Русский 1 609 92A 2DH | (1.8.16) Bosch Power Tools Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.: (061) 431-3835 Fax: (061) 431-3888 Szállítás A termékben található lithium-ion-akkumulátorokra a veszé- lyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják. Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figye- lembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert. Csak akkor küldje el az akkumulátort, ha a háza nincs megron- gálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozog- hasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Hulladékkezelés Az elektromos kéziszerszámokat, az akkumulátoro- kat, a tartozékokat és a csomagolást a környezetvé- delmi szempontoknak megfelelően kell újrafelhaszná- lásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulá- torokat/elemeket a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus be- rendezésekre vonatkozó 2012/19/EU eu- rópai irányelvnek és az elromlott vagy el- használt akkumulátorokra/elemekre vonat- kozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akku- mulátorokat/elemeket külön össze kell gyűjteni és a környe- zetvédelmi szempontoknak megfelelően kell újrafelhaszná- lásra leadni. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe az „Szállítás” fejezetben, a 88 oldalon leírtakat. A változtatások joga fenntartva.
