РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GWI 10.8 VLI Professional BOSCH

Указания за безопасна работа Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин „електроинструмент“ се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

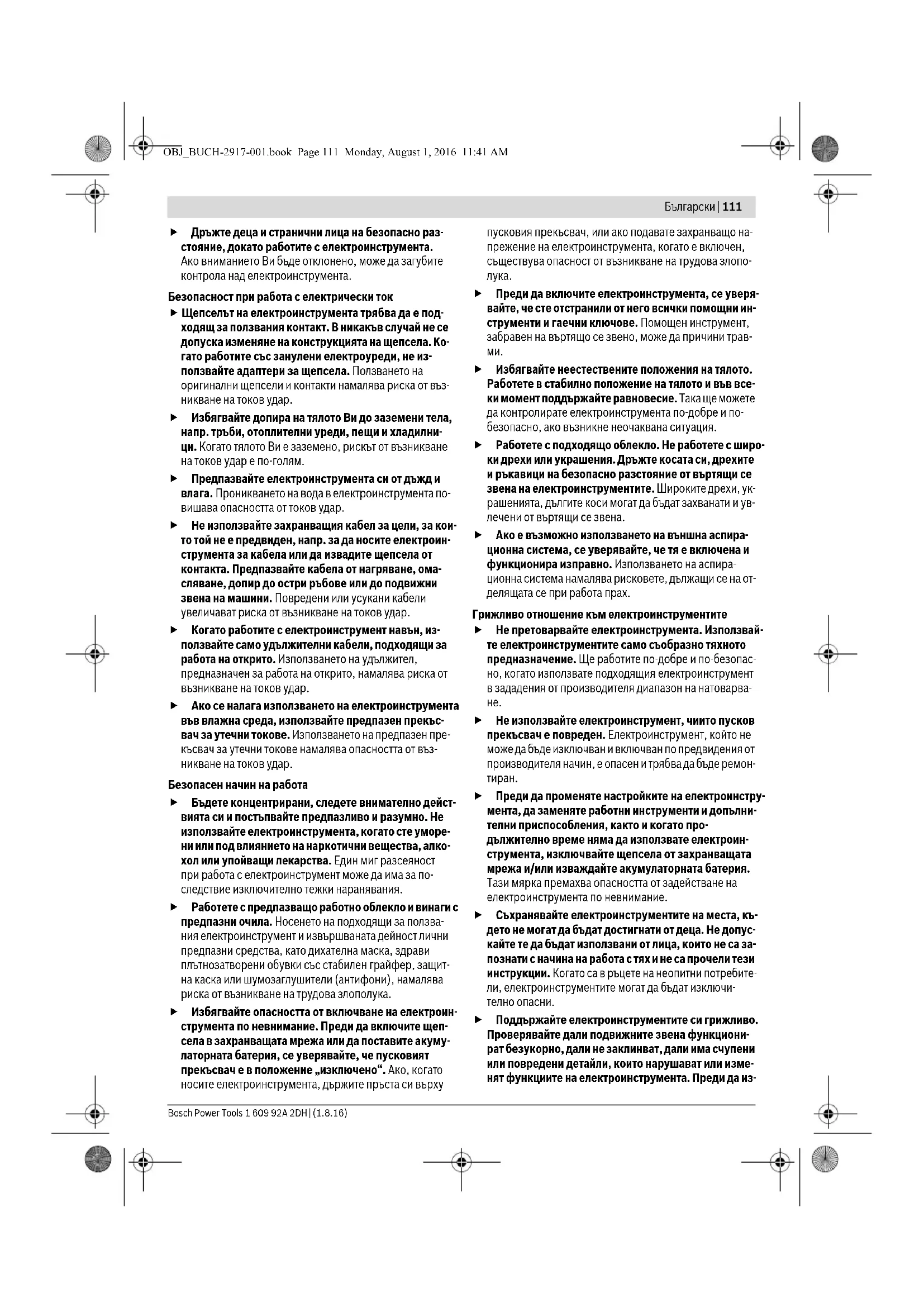

Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. OBJ_BUCH-2917-001.book Page 110 Monday, August 1, 2016 11:41 AMБългарски | 111 Bosch Power Tools 1 609 92A 2DH | (1.8.16) Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият прекъсвач е в положение „изключено“. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо на- прежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злопо-

Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини трав-

Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинструментите Не претоварвайте електроинструмента. Използвай- те електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварва-

Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато про- дължително време няма да използвате електроин- струмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- OBJ_BUCH-2917-001.book Page 111 Monday, August 1, 2016 11:41 AM112 | Български 1 609 92A 2DH | (1.8.16) Bosch Power Tools ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни електроин-

За зареждането на акумулаторните батерии използ- вайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устрой- ства за зареждане на неподходящи акумулаторни бате- рии, съществува опасност от възникване на пожар. За захранване на електроинструментите използвай- те само предвидените за съответния модел акуму- латорни батерии. Използването на различни акуму- латорни батерии може да предизвика трудова злополу- ка и/или пожар. Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът мо- же да предизвика изгаряния на кожата.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа за бормашини и

Когато изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електроинструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то може да се предаде на металните елементи на електроинструмента и да предизвика то-

Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмен- та. При загуба на контрол над електроинструмента мо- же да се стигне до травми. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. Ако работният инструмент се заклини, незабавно изключете електроинструмента. Бъдете подготвени за възникването на големи реакционни моменти, които предизвикват откат. Електроинструментът бло-

– бъде претоварен или – се заклини в обработвания детайл. Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти. Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от ви- соки температури, напр. вследствие на про- дължително излагане на директна слънчева светлина или огън, както и от вода и овлажня- ване. Съществува опасност от експлозия. При повреждане и неправилна експлоатация от аку- мулаторната батерия могат да се отделят пари. Про- ветрете помещението и, ако се почувствате нераз- положени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. Използвайте акумулаторната батерия само с елек- троинструмента, за който е предназначена. Само та- ка тя е предпазена от опасно за нея претоварване. Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее. OBJ_BUCH-2917-001.book Page 112 Monday, August 1, 2016 11:41 AMБългарски | 113 Bosch Power Tools 1 609 92A 2DH | (1.8.16) Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се корица с фигурите и, дока- то четете ръководството за експлоатация, я оставете отво-

Предназначение на електроинструмента Електроинструментът е предназначен за завиване и раз- виване на винтове, както и за пробиване в дърво, метал, керамични материали и пластмаси, специално на трудно- достъпни места. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. 1 Застопоряваща втулка 2 Гнездо 3 Накрайник за завиване/развиване (бит)* 4 Превключвател за посоката на въртене 5 Пусков прекъсвач 6 Плъзгач за предварително регулиране на въртящия

7 Освобождаващ бутон за накланящата се глава 8 Скоба за окачване 9 Освобождаващи бутони за акумулаторната батерия 10 Акумулаторна батерия 11 Ръкохватка (Изолирана повърхност за захващане) 12 Свредла с шестостенна опашка* *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN 60745-2-1. Равнището А на звуковото налягане на електроинструмен- та обикновено е по-малко от 70 dB(A). Неопределеност K=3dB. По време на работа равнището на шума може да надхвър- ли 80 dB(A). Работете с шумозаглушители (антифони или шлемо-

Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745-2-1. Пробиване в метал: a

Завиване/развиване: a

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процеду- ра, стандартизирана в EN 60745, и може да служи за срав- няване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Ако обаче електроинструментът бъде използ- ван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увели- чи значително сумарното натоварване от вибрации в про- цеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значително да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на ра- ботещия с електроинструмента от въздействието на ви- брациите, например: техническо обслужване на Акумулаторен ъглов винтоверт GWI 12V-5 Каталожен номер 3 601 C60 U.. Номинално напрежение V= 12 Скорост на въртене на празен ход min

0–585 Mакс. въртящ момент при твърди/меки винтови съединения по ISO 5393 Nm 13/5 Диапазон на регулиране на въртящия момент Nm 2,6 – 5,2 Mакс. Ø на винтове mm 5

• в зависимост от използваната акумулаторна батерия ** ограничена производителност при температури <0 °C Mакс. Ø на пробиваните отвори

Маса съгласно EPTA-Procedure 01:2014 kg 1,1 – 1,4* Допустима температура на околната среда –при зареждане – по време на работа** и за

0... +45 -20... +50 препоръчителни акумулаторни

GBA 12V.. GBA 10,8V.. препоръчителни зарядни

• в зависимост от използваната акумулаторна батерия ** ограничена производителност при температури <0 °C OBJ_BUCH-2917-001.book Page 113 Monday, August 1, 2016 11:41 AM114 | Български 1 609 92A 2DH | (1.8.16) Bosch Power Tools електроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работ- ните стъпки.

Зареждане на акумулаторната батерия (вижте фиг. А) Използвайте само някое от зарядните устройства, посочени на страницата с допълнителните приспо- собления. Само тези зарядни устройства са подходя- щи за използваната във Вашия електроинструмент ли- тиево-йонна акумулаторна батерия. Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вреди. Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул „Electronic Cell Protection (ECP)“. При разреждане на акумулаторната ба- терия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да се движи. След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия пре- късвач. Акумулаторната батерия може да бъде повре-

За демонтиране на акумулаторната батерия 10 натиснете бутоните 9 и издърпайте батерията надолу от електроин- струмента. При това не прилагайте сила. Спазвайте указанията за бракуване. Смяна на работния инструмент (вижте фиг. В) Преди да извършвате каквито и да е дейности по електроинструмента демонтирайте акумулаторната

Поставяне на работния инструмент Издърпайте застопоряващата втулка 1 напред и след това вкарайте работния инструмент до упор в патронника 2. Ра- ботният инструмент се застопорява автоматично. Демонтиране на работния инструмент Издърпайте застопоряващата втулка 1 напред и извадете работния инструмент. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболя- вания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обра- ботване на бук и дъб, се считат за канцерогенни, особе- но в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обу- чени квалифицирани лица. – Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови раз- поредби, валидни при обработване на съответните ма-

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента Пускане в експлоатация Поставяне на акумулаторната батерия Упътване: Използването на акумулаторни батерии, които не са предназначени за Вашия електроинструмент, може да предизвика неправилното му функциониране или да го

Избор на посоката на въртене (вижте фиг. C) С помощта на превключвателя 4 можете да сменяте посо- ката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач 5. Въртене надясно: За пробиване и завиване на винтове натиснете превключвателя за посоката на въртене 4 до упор наляво. Въртене наляво: За развиване на винтове натиснете пре- включвателя за посоката на въртене 4 до упор надясно. Регулиране на въртящия момент С плъзгача за избор на въртящ момент 6 можете предва- рително да установите необходимия въртящ момент на 8 степени. При правилен избор работният инструмент спира, когато винтът бъде завит здраво в детайла, респ. при достигане на установения въртящ момент. В позиция „ “ приплъзващият съединител е деактивиран, напр. в режим на пробиване. При въртене наляво приплъзващият съединител е деакти-

Включване и изключване За включване на електроинструмента натиснете и задръ- жте пусковия прекъсвач 5. За изключване на електроинструмента отпуснете пуско- вия прекъсвач 5. За да пестите енергия, дръжте електроинструмента вклю- чен само когато го ползвате. Регулиране на скоростта на въртене Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач 5. OBJ_BUCH-2917-001.book Page 114 Monday, August 1, 2016 11:41 AMБългарски | 115 Bosch Power Tools 1 609 92A 2DH | (1.8.16) По-лек натиск върху пусковия прекъсвач 5 води до по-ни- ска скорост на въртене. С увеличаване на натиска нара- ства и скоростта на въртене. Автоматично блокиране на вала (Auto-Lock) Когато пусковият прекъсвач 5 не е натиснат, валът на елек- троинструмента, а с това и патронникът, са блокирани. Това позволява завиването на винтове също и при изхабе- на акумулаторна батерия, респ. използването на електро- инструмента като обикновена отвертка. Температурна защита от претоварване При ползване съобразно предназначението и инструкции- те в това ръководство електроинструментът не може да бъ- де претоварен. При твърде голямо натоварване или ако температурата на акумулаторната батерия излезе извън допустимия диапазон електроинструментът се изключва. При автоматично спиране изключете електроинструмен- та, изчакайте акумулаторната батерия да се охлади и след това отново включете електроинструмента. Защита срещу пълно разреждане Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул „Electronic Cell Protection (ECP)“. При разреждане на акумулаторната ба- терия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да се движи. Накланяща се глава (вижте фиг. D) Главата на електроинструмента може да бъде застопорена в 5 различни степени на наклон. Натиснете освобождава- щия бутон 7 и наклонете главата в желаната позиция. След това отново отпуснете освобождаващия бутон 7. Преди включване се уверете, че главата на електро- инструмента е застопорена в съответната позиция. Съществува опасност от нараняване. Указания за работа Допирайте електроинструмента до винта само кога- то е изключен. Въртящият се работен инструмент мо- же да се изметне. Скоба за окачване С прибиращата се скоба за окачване 8 можете да окачите електроинструмента, напр. на кука. Така и двете Ви ръце ще са свободни, а електроинструментът ще е във всеки момент в удобна близост. Поддържане и сервиз Поддържане и почистване Преди да извършвате каквито и да е дейности по електроинструмента демонтирайте акумулаторната

За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

Ако акумулаторната батерия се повреди или изхаби, моля, обърнете се към оторизиран сервиз за електроинструмен-

Ако въпреки прецизното производство и внимателно из- питване възникне повреда, електроинструментът трябва да се занесе за ремонт в оторизиран сервиз за електро- инструменти на Бош. Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента. Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Моля, при въпроси и при поръчване на резервни части ви- наги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Транспортиране Включените в окомплектовката литиево-йонни акумулута- рони батерии са в обхвата на изискванията на норматив- ните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни раз-

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални пред-

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци! OBJ_BUCH-2917-001.book Page 115 Monday, August 1, 2016 11:41 AM116 | Македонски 1 609 92A 2DH | (1.8.16) Bosch Power Tools Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употре- ба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО обикновени и акумулаторни батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдър- жащите се в тях суровини. Акумулаторни или обикновени батерии: Li-Ion: Моля, спазвайте указанията в раз- дел „Транспортиране“, страница 115. Правата за изменения запазени.
