LIETOŠANAS INSTRUKCIJA GWI 10.8 VLI Professional BOSCH

• sõltuvalt kasutatud akust** piiratud jõudlus temperatuuril <0 °C OBJ_BUCH-2917-001.book Page 136 Monday, August 1, 2016 11:41 AMEesti | 137 Bosch Power Tools 1 609 92A 2DH | (1.8.16) gelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor- raldus. Montaaž Aku laadimine (vt joonist A) Kasutage lisatarvikute lehel nimetatud akulaadijaid. Vaid need akulaadijad on kohandatud seadmes kasutatud Li-ioon-aku laadimiseks. Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaa- dimisseadmes täiesti täis. Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam. Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku võib kah- justuda. Aku 10 väljavõtmiseks vajutage vabastusklahvidele 9 ja tõm- make aku suunaga alla seadmest välja. Ärge rakendage see- juures jõudu. Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid. Tarviku vahetus (vt joonist B) Enne mistahes tööde teostamist seadme kallal eemal- dage seadmest aku. Tarviku paigaldamine Tõmmake lukustushülss 1 ette ja lükake seejärel tarvik lõpuni padrunisse 2. Tarvik lukustub automaatselt. Tarviku eemaldamine Tõmmake lukustushülss 1 ette ja eemaldage tarvik. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita- va toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahen- did). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtri- ga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Kasutus Seadme kasutuselevõtt Aku paigaldamine Märkus: Seadme jaoks ebasobivate akude kasutamine võib põhjustada häireid seadme töös või seadet kahjustada. Pöörlemissuuna ümberlülitamine (vt joonist C) Reverslülitiga 4 saate muuta seadme pöörlemissuunda. Kui lüliti (sisse/välja) 5 on alla vajutatud, siis ei ole pöörlemissuu- na muutmine võimalik. Parem käik: Puurimiseks ja kruvide keeramiseks vajutage re- verslüliti 4 lõpuni vasakule. Vasak käik: Kruvide lahti- või väljakeeramiseks viige reverslü- liti 4 lõpuni paremale. Pöördemomendi valik Pöördemomendi regulaatoriga 6 saate vajalikku pöördemo- menti valida 8astmes. Õige seadistuse puhul seiskub tarvik kohe, kui kruvi on materjali pinnaga ühetasa sisse keeratud või kui seadistatud pöördemoment on saavutatud. Asendis „ “ on ülekoormussidur desaktiveeritud, nt puurimiseks. Vasaku käiguga töötamisel on ülekoormussidur desaktiveeri- tud. Sisse-/väljalülitus Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 5 alla ja hoidke seda all. Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 5. Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. Pöörete reguleerimine Sisselülitatud seadme pöörete arvu saate sujuvalt reguleerida vastavalt lülitile (sisse/välja) 5 rakendatavale survele. Kerge survega lülitile (sisse/välja) 5 reguleerite pöörded ma- dalaks. Surve suurendamisega tõstate ka pöörete arvu. Täisautomaatne spindlilukustus (Auto-Lock) Kui lüliti (sisse/välja) 5 ei ole sisse vajutatud, siis spindel ja sellega ka padrun lukustub. See võimaldab kruvisid sisse keerata ka siis kui, aku on tühi, ning kasutada seadet tavalise kruvikeerajana. Temperatuurist sõltuv ülekoormuskaitse Nõuetekohasel kasutamisel ei rakendu elektrilisele tööriistale ülekoormust. Kui koormus on liiga suur või kui aku tempera- tuur ei ole ettenähtud vahemikus, siis elektriline tööriist seis- kub. Automaatse seiskumise korral lülitage tööriist välja, las- ke akul jahtuda ja seejärel lülitage tööriist uuesti sisse. Kaitse täieliku tühjenemise vastu Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam. OBJ_BUCH-2917-001.book Page 137 Monday, August 1, 2016 11:41 AM138 | Latviešu 1 609 92A 2DH | (1.8.16) Bosch Power Tools Seadme keeratav pea (vt joonist D) Seadme pead saab lukustada 5 erineva nurga all. Vajutage va- bastusnupule 7 ja keerake seadme pea soovitud asendisse. Seejärel vabastage vabastusnupp 7 uuesti. Enne kasutuselevõttu kontrollige, kas seadme pea on valitud asendis lukustatud. Esineb vigastuste oht. Tööjuhised Kruvile asetamisel peab seade olema välja lülitatud. Pöörlevad tarvikud võivad kohalt libiseda. Riputuskaar Lahtivõetava riputuskaare 8 abil saate riputada seadme nt konksu külge. Nii jäävad teie mõlemad käed vabaks ja seade on kogu aeg haardeulatuses. Hooldus ja teenindus Hooldus ja puhastus Enne mistahes tööde teostamist seadme kallal eemal- dage seadmest aku. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Kui aku enam ei tööta, pöörduge palun Boschi elektriliste töö- riistade volitatud remonditöökotta. Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas. Järelepärimiste esitamisel ja tagavaraosade tellimisel näida- ke kindlasti ära seadme andmesildil olev 10-kohaline toote- number. Klienditeenindus ja müügijärgne nõustamine Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi. Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Transport Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatak- se ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu. Kolmandate isikute teostatava veo korral (nt õhuvedu või eks- pedeerimine) tuleb järgida pakendi ja tähistuse osas kehti- vaid erinõudeid. Sellisel juhul peab pakendi ettevalmistami- sel alati osalema ohtlike ainete veo ekspert. Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pa- kendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid. Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos ol- mejäätmetega! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikasead- mete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb defektsed või kasutus- ressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult kor- duskasutada. Akud/patareid: Li-ioon: Järgige palun juhiseid punktis „Trans- port“, lk 138. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai iz- mantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstru- ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro- kabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtī- gā darba vietā un sliktā apgaismojumā var viegli notikt ne- laimes gadījums. Nelietojiet elektroinstrumentu eksplozīvu vai uguns- nedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļ u saturu gaisā. Darba laikā elektroinstruments BRIDINAJUMS OBJ_BUCH-2917-001.book Page 138 Monday, August 1, 2016 11:41 AMLatviešu | 139 Bosch Power Tools 1 609 92A 2DH | (1.8.16) nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Ci- tu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci- ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt- dakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. Darba laikā nepieskarieties sazemētiem priekšme- tiem, piemēram, caurulē m, radiatoriem, plītīm vai le- dusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. Nenesiet un nepiekariet elektroinstrumentu aiz elek- trokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot ins- trumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai sa- mezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. Darbinot elektroinstrumentu ārpus telpām, iz- mantojiet tā pievienošanai vienīgi tādus paga- rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus tel- pām, samazinās risks saņemt elektrisko triecienu. Ja elektroinstrumentu tomēr nepieciešams lietot vie- tās ar paaugstinātu mitrumu, izmantojiet tā pievieno- šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personiskā drošība Darba laikā saglabājiet paškontroli un rīkojieties sa- skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medi- kamentu izraisītā reibumā. Strādājot ar elektroinstru- mentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzek ļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša- nos. Pirms elektroinstrumenta pievienošanas elektro- tīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinie- ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro- barošanas avotam laikā, kad elektroinstruments ir ie- slēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas neaizmirstiet iz- ņemt no tā regulējošos instrumentus vai atslēgas. Re- gulējošais instruments vai atslēga, kas ieslēgšanas brīdī at- rodas elektroinstrumenta kustīgajās daļās, var radīt savai- nojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru- menta vadību neparedzētās situācijās. Izvēlieties darbam piemērotu apģērbu. Darba laikā ne- nēsājiet brīvi plandošas drēbes un rotaslietas. Netuvi- niet matus, apģērbu un aizsargcimdus elektroinstru- menta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi dar- botos. Pielietojot putekļ u uzsūkšanu vai savākšanu/uz- krāšanu, samazinās to kaitīgā ietekme uz strādājošās per- sonas veselību. Saudzējoša apiešanās un darbs ar elektroinstrumentiem Nepārslogojiet elektroinstrumentu. Katram darbam iz- vēlieties piemērotu elektroinstrumentu. Elektroinstru- ments darbojas labāk un drošāk pie nominālās slodzes. Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē- dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontakt- dakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglab ājiet to pie- mērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstru- mentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pār- baudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tik- tu savlaicīgi nomainītas vai remontētas pilnvarotā re- monta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi ap- kalpots. Savlaicīgi notīriet un uzasiniet griezošos darbinstru- mentus. R ūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, papild- piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektro- OBJ_BUCH-2917-001.book Page 139 Monday, August 1, 2016 11:41 AM140 | Latviešu 1 609 92A 2DH | (1.8.16) Bosch Power Tools instrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām. Saudzējoša apiešanās un darbs ar akumulatora elektro- instrumentiem Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato- ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aiz- degšanās. Pievienojiet elektroinstrumentam tikai tādu akumula- toru, ko ir ieteikusi ražotājfirma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās. Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslē- gām, naglām, skr ūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam. Nepareizi lietojot akumulatoru, no tā var izplūst šķid- rais elektrolīts. Nepieļaujiet elektrolīta nonākšanu sa- skarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavē- joties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu. Apkalpošana Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespē jams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi urbjmašīnām un skrūvgrie- žiem Veicot darbu, kura laikā darbinstruments vai skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instru- menta metāla daļām un var būt par cēloni elektriskajam triecienam. Lietojiet papildrokturus, ja tie ir piegādāti kopā ar elek- troinstrumentu. Kontroles zaudēšana var kļūt par cēloni savainojumiem. Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju atklāšanai vai arī griezieties pēc palīdzības vietējā ko- munālās saimniecības iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrē ks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojā- jums var izraisīt sprādzienu. Kontakta rezultātā ar ūdens- vada cauruli, var tikt bojātas materiālās vērtības. Ja darbinstruments pēkšņi iestrēgst, nekavējoties iz- slēdziet elektroinstrumentu. Šādā gadījumā rodas ie- vērojams reaktīvais griezes moments, kas var izsaukt atsitienu. Darbinstruments parasti iestrēgst šādos gadīju- mos: – ja elektroinstruments tiek pārslogots, vai – ja darbinstruments apstrādes laikā netiek turēts taisni. Darba laikā stingri turiet instrumentu. Skrūvju pie- skrūvēšanas vai atskrūvēšanas laikā uz rokām var īslaicīgi iedarboties ievērojams reaktīvais moments. Nostipriniet apstrādājamo priekšmetu. Iestiprinot ap- strādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ie- rīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie- strēgt, izsaucot kontroles zaudēšanu pār elektroinstru- mentu. Neatveriet akumulatoru. Tas var radīt īsslēgumu. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var iz- raisīt spr ādzienu. Bojājuma vai nepareizas lietošanas rezultātā akumula- tors var izdalīt kaitīgus izgarojumus. Šādā gadījumā iz- vēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. Lietojiet akumulatoru tikai kopā ar Bosch elektroins- trumentu. Tikai tā akumulators ir pasargāts no bīstamām pārslodzēm. Iedarbojoties uz mērinstrumenta akumulatoru ar smai- liu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Izstrādājuma un tā darbības apraksts Uzmanīgi izlasiet visus drošības noteiku- mus. Šeit sniegto drošības noteikumu un no- rādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecie- nam vai nopietnam savainojumam. Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pa- mācība. Pielietojums Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un iz- skrūvēšanai, kā arī urbšanai kokā, metālā, keramiskajos mate- riālos un plastmasā; tas ir īpaši piemērots darbam grūti pie- ejamās vietās. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroin- strumenta attēlā, kas sniegts ilustratīvajā lappusē. 1 Fiksējošā uzmava 2 Darbinstrumenta stiprinājums 3 Skrūvgrieža uzgalis* 4 Griešanās virziena pārslēdzējs 5 Ieslēdzējs 6 Bīdslēdzis griezes momenta regulēšanai OBJ_BUCH-2917-001.book Page 140 Monday, August 1, 2016 11:41 AMLatviešu | 141 Bosch Power Tools 1 609 92A 2DH | (1.8.16) 7 Noliecamās galvas fiksatora taustiņš 8 Lokveida turētājs piekarināšanai 9 Akumulatora fiksatora taustiņš 10 Akumulators 11 Rokturis (ar izolētu noturvirsmu) 12 Urbis ar sešstūra veida kātu* *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā- des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie parametri Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši EN 60745-2-1. Instrumenta radītā trokšņa spiediena pēc raksturlīknes Aizsvērtā tipiskā vērtība nepārsniedz 70 dB(A). Izkliede K=3dB. Trokšņa līmenis darba laikā var pārsniegt 80 dB(A). Nēsājiet ausu aizsargus! Kopējā vibrācijas paātrinājuma vērtība a

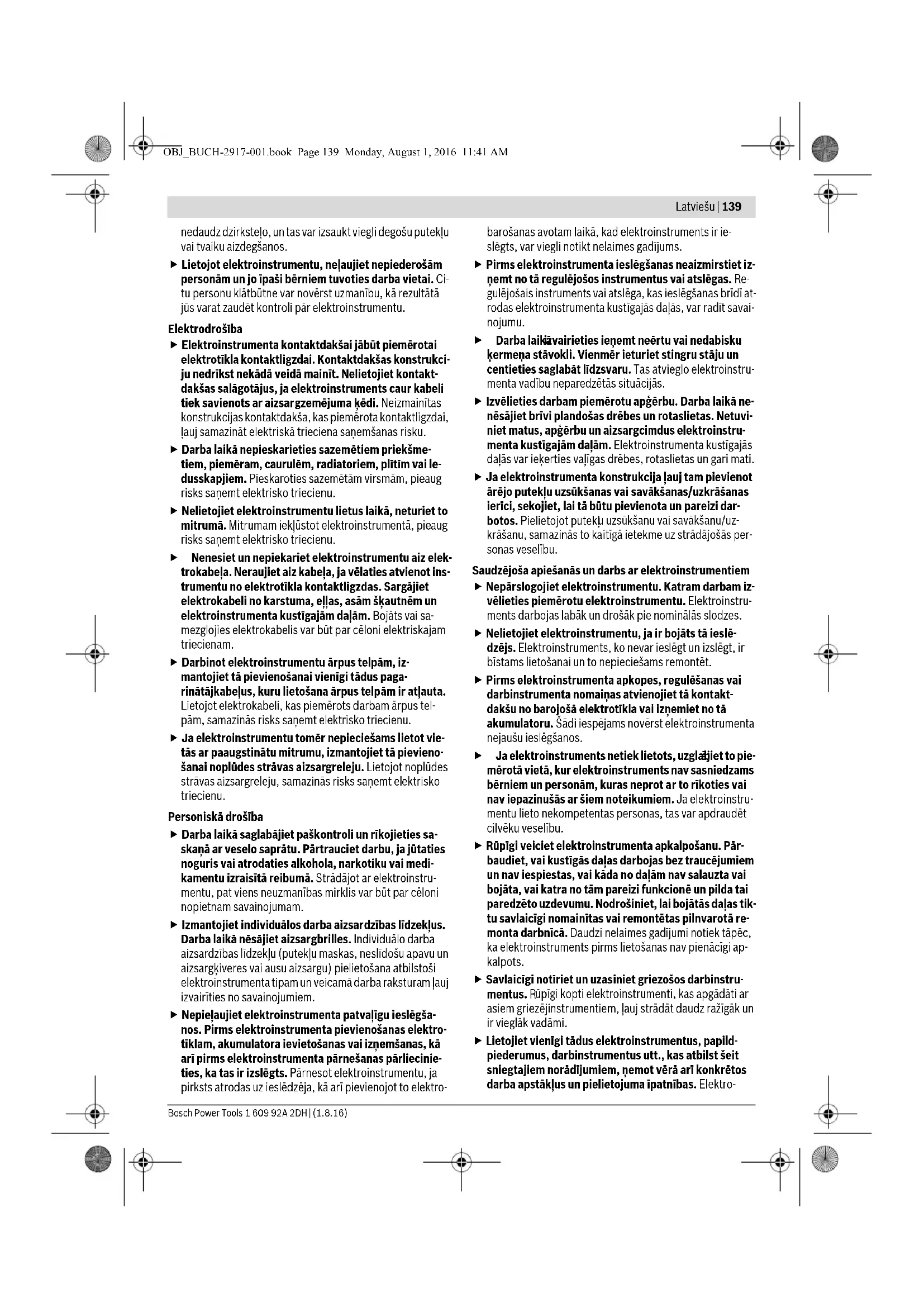

(vektoru summa tri- jos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60745-2-1. Urbšana metālā: a

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbil- stoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai no- vērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin- strumenta galvenajiem pielietojuma veidiem. Ja elektroin- struments tomēr tiek izmantots citiem pielietojuma veidiem, kopā ar citādiem piederumiem vai kopā ar atšķirīgiem darb- instrumentiem, kā arī tad, ja tas nav pietiekošā apjomā apkal- pots, instrumenta radītais vibrācijas līmenis var atšķirties no šeit norādītās v ērtības. Tas var būtiski palielināt vibrācijas ra- dīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstru- ments ir izslēgts vai arī darbojas, taču faktiski netiek izman- tots paredzētā darba veikšanai. Tas var būtiski samazināt vib- rācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novēr- siet roku atdzišanu un pareizi plānojiet darbu. Montāža Akumulatora uzlādes ierīce (attēls A) Lietojiet tikai piederumu lappusē norādītās uzlādes ie- rīces. Vienīgi šīs uzlādes ierīces ir piemērotas jūsu elektro- instrumentā izmantojamā litija-jonu akumulatora uzlādei. Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlā- des ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pār- traukums uzlādes procesā. Litija-jonu akumulatorā ir pielietota elektroniskā elementu aiz- sardzība („Electronic Cell Protection [ECP]“), kas to pasargā no dziļās izlādes. Ja akumulators ir izlādējies, īpaša aizsardzī- bas sistēma izslēdz elektroinstrumentu; šādā gadījumā dar- binstruments pārtrauc kustēties. Ja elektroinstruments ir automātiski izslēdzies, nemē- ģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas rīcības dēļ var tikt bojāts akumulators. Lai izņemtu akumulatoru 10, nospiediet fiksatora taustiņus 9 un izvelciet akumulatoru no elektroinstrumenta lejupvirzienā. Nelietojiet šim nolūkam pārāk lielu spēku. Ievērojiet norādī jumus par atbrīvošanos no nolietotajiem iz- strādājumiem. Darbinstrumenta nomaiņa (attēls B) Pirms jebkuras darbības, kas saistīta ar elektroinstru- menta apkalpošanu, izņemiet no tā akumulatoru. Darbinstrumenta iestiprināšana Pavelciet uz priekšu spīļuzmavu 1 un līdz galam iebīdiet dar- binstrumentu stiprinājumā 2. Darbinstruments automātiski fiksējas stiprinājumā. Akumulatora leņķa urbjmašīna-skrūvgriezis GWI 12V-5 Izstrādājuma numurs 3 601 C60 U.. Nominālais spriegums V= 12 Griešanās ātrums brīvgaitā min.

Svars atbilstoši EPTA-Procedure 01:2014 kg 1,1 – 1,4* Pieļaujamā apkārtējā gaisa temperatūra –uzlādes laikā –darbības laikā** un uzglabāšanas laikā

• atkarībā no izmantojamā akumulatora ** Samazināta jauda pie temperatūras <0 °C OBJ_BUCH-2917-001.book Page 141 Monday, August 1, 2016 11:41 AM142 | Latviešu 1 609 92A 2DH | (1.8.16) Bosch Power Tools Darbinstrumenta izņemšana Pavelciet uz priekšu fiksējošo uzmavu 1 un izņemiet darbins- trumentu no turētāja. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpoša- na var izraisīt alerģiskas reakcijas vai elpošanas ceļu sa- slimšanu elektroinstrumenta lietotājam vai darba vietai tu- vumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hro- mātu vai koksnes aizsardzības līdzekļiem). Azbestu saturo- šus materiālus drīkst apstrādāt vienīgi personas ar īpašā

profesionālām iemaņām. –Darba vietai jābūt labi ventilējamai. –Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attie- cas uz apstrādājamo materiālu. Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Lietošana Uzsākot lietošanu Akumulatora ievietošana Piezīme. Ja elektroinstrumenta darbināšanai tiek izmantoti nepiemēroti akumulatori, tas var būt par cēloni traucējumiem elektroinstrumenta darbībā vai izraisīt tā sabojāšanos. Griešanās virziena izvēle (attēls C) Lietojot griešanās virziena pārslēdzēju 4, var mainīt elektro- instrumenta darbvārpstas griešanās virzienu. Taču tas nav ie- spējams laikā, kad ir nospiests ieslēdzējs 5. Griešanās virziens pa labi: veicot urbšanu un ieskrūvējot skrūves, pārvietojiet griešanās virziena pārslēdzēju 4 līdz ga- lam pa kreisi. Griešanās virziens pa kreisi: lai atskrūvētu vai izskrūvētu skrūves, pārvietojiet griešanās virziena pārslēdzēju 4 līdz ga- lam pa labi. Griezes momenta regulēšana Ar bīdslēdzi 6 var izvēlēties vajadzīgo darbvārpstas griezes momentu, to mainot 8 pakāpēs. Pie pareizas griezes momen- ta izvēles darbinstruments pārtrauc griezties brīdī, kad ie- skrūvējamās skrūves galviņa tiek stingri ieskrūvēta materiālā un darbvārpstas griezes moments sasniedz iestādīto vērtību. Stāvoklī „ “ griezes momenta sajūgs ir izslēgts, kas nepie- ciešams, piemēram, veicot urbšanu. Izvēloties darbvārpstas griešanās virzienu pa kreisi, griezes momenta sajū gs tiek izslēgts. Ieslēgšana un izslēgšana Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 5 un turiet to nospiestu. Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 5. Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots. Griešanās ātruma regulēšana Instrumenta griešanās ātrumu var regulēt bezpakāpju veidā, mainot spiedienu uz ieslēdzēju 5. Viegli nospiežot ieslēdzēju 5, darbvārpsta sāk griezties ar ne- lielu ātrumu. Palielinot spiedienu, pieaug arī griešanās āt- rums. Pilnīgi automātiska darbvārpstas fiksēšana (Auto-Lock) Ja ieslēdzējs 5 nav nospiests, instrumenta darbvārpsta un līdz ar to arī darbinstrumenta turētājaptvere tiek fiksēta. Tas ļauj ieskrūvēt skrūves arī tad, ja akumulators ir izlādējies, lietojot elektroinstrumentu kā parastu skrūvgriezi. Termoatkarīga aizsardzība pret pārslodzi Darbinot elektroinstrumentu paredzētajā veidā, to nevar pār- slogot. Pie stipras noslodzes, kā arī gadījumā, ja akumulatora temperatūra atrodas ārpus pieļaujamo vērtību diapazona ro- bežām, elektroinstruments izslēdzas. Ja elektroinstruments ir automātiski izslēdzies, izslēdziet to, nogaidiet, līdz ir atdzi- sis akumulators, un tad no jauna ieslēdziet elektroinstrumen- tu. Aizsardzība pret dziļo izlādi Litija-jonu akumulatorā ir pielietota elektroniskā elementu aiz- sardz ība („Electronic Cell Protection [ECP]“), kas to pasargā no dziļās izlādes. Ja akumulators ir izlādējies, īpaša aizsardzī- bas sistēma izslēdz elektroinstrumentu; šādā gadījumā dar- binstruments pārtrauc kustēties. Noliecamā galva (attēls D) Elektroinstruments ir apgādāts ar noliecamu galvu, ko var pa- griezt un fiksēt 5 dažādos stāvokļos. Šim nolūkam nospiediet fiksatora taustiņu 7 un nolieciet elektroinstrumenta galvu vē- lamajā stāvoklī. Tad atlaidiet fiksatora taustiņu 7. Pirms elektroinstrumenta lietošanas pārbaudiet, vai tā noliecamā galva ir fiksējusies vēlamajā stāvoklī. Pretē-

ā gadījumā elektroinstrumenta lietotājs var gūt savainoju- mu. Norādījumi darbam Kontaktējiet darbinstrumentu ar skrūves galvu tikai tad, ja elektroinstruments ir izslēgts. Rotējošs darbins- truments var noslīdēt no skrūves galvas. Lokveida turētājs piekāršanai Elektroinstruments ir apgādāts ar atliecamu lokveida turētāju 8, ar kura palīdzību to var piekārt, piemēram, pie jostas āķa. Tas ļauj izbrīvēt darbam abas rokas, un elektroinstruments jebkurā brīdī ir viegli pieejams. Apkalpošana un apkope Apkalpošana un tīrīšana Pirms jebkuras darbības, kas saistīta ar elektroinstru- menta apkalpošanu, izņemiet no tā akumulatoru. OBJ_BUCH-2917-001.book Page 142 Monday, August 1, 2016 11:41 AMLietuviškai | 143 Bosch Power Tools 1 609 92A 2DH | (1.8.16) Lai nodrošinātu ilgstošu un nevainojamu elektroin- strumenta darbību, uzturiet tīru tā korpusu un ventilā- cijas atveres. Ja akumulators ir nolietojies, nogādājiet to firmas Bosch piln- varotā elektroinstrumentu remonta darbnīcā. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas, tas nogādājams remontam firmas Bosch pilnvarotā elektro- instrumentu remonta darbnīcā. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes. Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau- tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz- strādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz iz- strādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas iel ā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez pa- pildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gai- sa transporta vai citu transporta aģentūru starpniecību), jāie- vēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina kravu pārva- dāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlī- mējiet vaļējos akumulatora kontaktus un iesaiņojiet akumula- toru tā, lai tas iesaiņojumā nep ārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos na- cionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederu- mi un iesaiņojuma materiāli jāpakļauj otrreizējai pār- strādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par nolietotajām elektriska- jām un elektroniskajām ierīcēm, lietošanai nederīgie elektroinstrumenti, kā arī, atbil- stoši direktīvai 2006/66/EK, bojātie vai no- lietotie akumulatori un baterijas jāsavāc at- sevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori un baterijas Litija-jonu akumulatori
