MANUAL DE UTILIZARE CNS 3635 Battery Kärcher

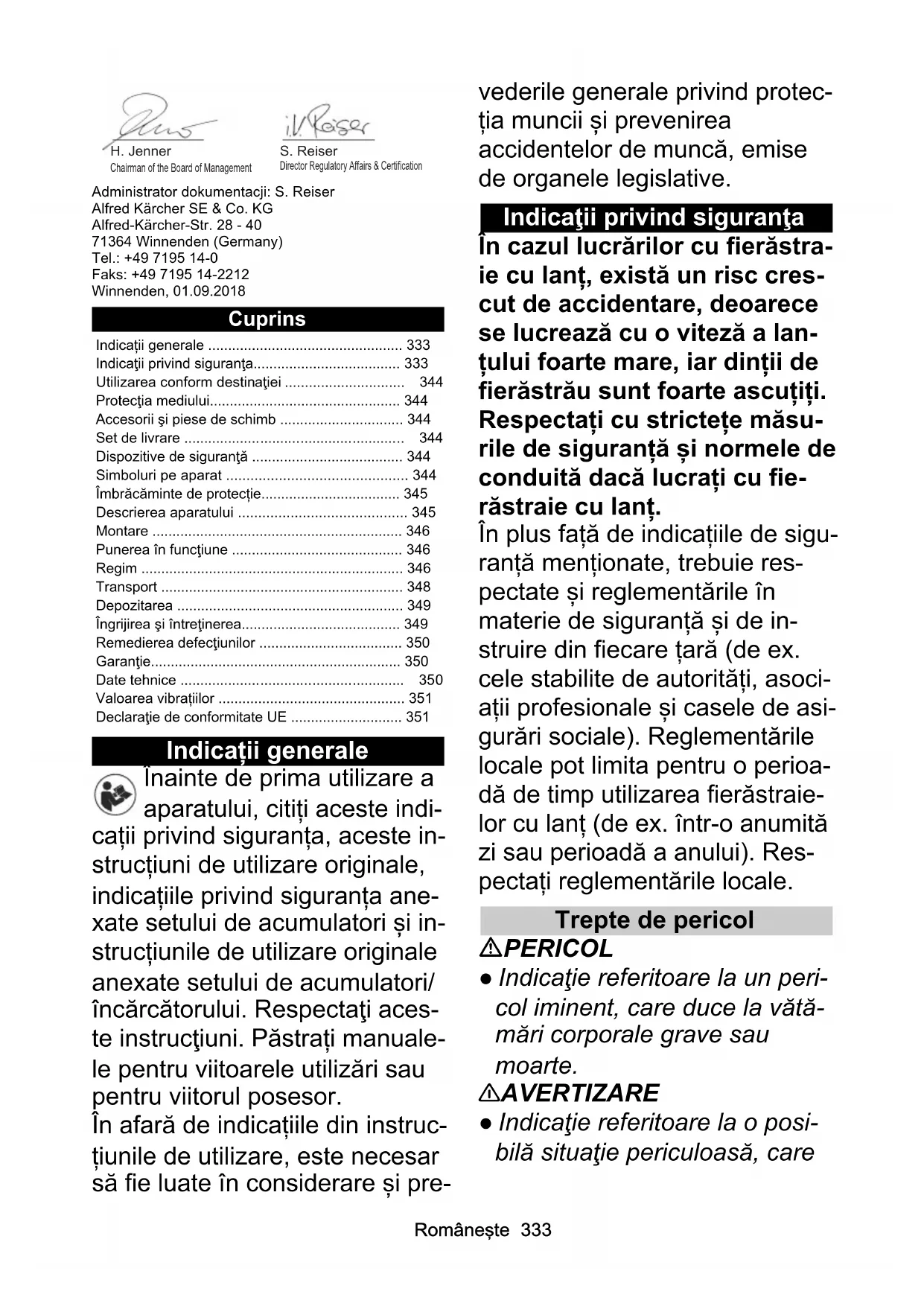

Indicatii generale 333
Indicatii privind siguranta.... 333
Utilizarea conform destinatiei 344
Protectia mediului.... 344
Accesorii și piese de schimb 344
Set de livrare 344
Dispositive de siguranță 344
Simboluri pe aparat 344
Îmbrăcăminte de protectie.... 345
Descrierea aparatului 345
Montare 346
Punerea în funcțiune 346
Regim 346
Transport 348
Depozitarea 349
Îngrijirea și întreținerea.... 349
Remedierea defectiunilor 350
Garantie.... 350
Date tehnice 350
Valoarea vibratiilor 351
Declaratie de conformitate UE 351

Indicații generale

Inainte de prima utilizare a aparatului, citiți aceste indicații privind siguranța, aceste instrucțiuni de utilizare originale, indicațiile privind siguranța anexate setului de accumulatori și instrucțiunile de utilizare originale anexate setului de accumulatori/ încărcătorului. Respectați aceste instrucțiuni. Păstrați manualele pentru viitoarele utilizări sau pentru viitorul posesor. În afară de indicațiile din instrucțiunile de utilizare, este necesar să fie luate în considerare și pre-

vederile generale privind protec- ția muncii și prevenirea accidentelor de muncă, emise de organele legislative.

Indicații privind siguranța

În cazul lucrărilor cu fierăstraie cu lanț, există un risc crescut de accidentare, deoarece se lucrează cu o viteză a lanțului foarte mare, iar dinții de fierăstrău sunt foarte ascuțiți. Respectați cu strictețe măsu-rile de siguranță și normele de conduită dacă lucrați cu fierăstraie cu lanț.

În plus față de îndicațiile de siguranță menționate, trebuie respectate și reglementările în materie de siguranță și de instruire din fiecare țară (de ex. cele stabilite de autorități, asociații profesionale și casele de asigurări sociale). Reglementările locale pot limita pentru o perioadă de timp utilizarea fierăstraie-lor cu lanț (de ex. într-o anumită zi sau perioadă a anului). Respectați reglementările locale.

Trepte de pericol

⚠PERICOL

- Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

- Indicație referitoare la o posibilă situație periculoasă, care

ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

- Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Indicatii de siguranță generale pentru uneîte electrice

⚠️ AVERTIZARE

- Citiți toate indicațiile de siguranță și instrucțiunile. Nerespectarea indicațiilor de siguranță și a instrucțiunilor poate provoca electrocutare și/ sau răniri grave. Păstrați toate indicațiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „unealtă electrică” folosit în indicațiile de siguranță se referă la uneltele electrice alimentate de la rețea (cu cablu de alimentare) și la uneltele electrice cu accumulator (fără cablu de alimentare).

1 Siguranța la locul de muncă
a Păstrați-vă zona de lucru curată și bine iluminată.
Dezordinea sau zonele de lucru neiluminate pot duce la accidente.
b Nu lucrați cu unealta elec- trică într-o atmosferă po-

tențial explozivă, în care există lichide, gaze sau pulberi inflamabile. Unelte-le electrice generează scân-tei care pot aprinde praful sau vaporii.

c Tineți la distanță copiii și alte persoane în timpul utilizării uneltei electrice. Da- că vă este distrasă atenția puteți pierde controlul asupra aparatului.

2 Siguranța electrică

a Ștecherul uneltei electrice trebuie să fie potrivit prizei electrice. Nu este permisă modificarea ștecherului în niciun fel. Nu folosiți ni- ciun fel de adaptoare de ștecher la uneltele electri- ce cu împământare. Ște- cherele originale și prizele adecvate reduc riscul de electrocutare.

b Evitați contactul corpului cu suprafețe legate la pământ cum sunt țevi, calorifere, aparate de încălzit și frigidere. Există un risc ridicat de electrocutare în cazul în care corpul intră în contact cu împământarea.

c Feriți uneltele electrice de ploaie sau umiditate. Pă-trunderea apei într-o unealtă electrică crește riscul de electrocutare.

d Nu folosiți niciodată cablul în alte scopuri decât cele

prevăzute, pentru a trans- porta, suspenda unealta electrică sau pentru a scoate ștecherul din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în miș- care. Cablurile de conectare deteriorate sau răsucite cresc riscul de electrocutare.

e Dacă lucrați în aer liber cu o unealtă electrică, folosiți numai cabluri prelungitoare adecvate și pentru folosirea în meniul exterior.

Folosirea unui cablu prelungitor adecvat pentru mediul exterior reduce riscul de electrocutare.

f Dacă nu se poate evita utilizarea uneltei electrice în mediu umed, folosiți un întrerupător de protecție împotriva curenților reziduali. Utilizarea unui întrerupător de protecție împotriva curenților reziduali reduce riscul de electrocutare.

3 Siguranța persoanelor

a Fiți atenți, aveți grijă la ceea ce faceți și procedați în mod rațional atunci când lucrați cu o unealtă electrică. Nu folosiți o unealtă electrică dacă sunteți obo-sit sau vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un

moment de neatenție în tim- pul utilizării uneltei electrice poate duce la răniri grave.

b Purtați echipament individual de protecție și întot-deauna o pereche de ochelari de protecție. Pur-tarea de echipament individual de protecție, precum masca de praf, încălțămin-tea de siguranță antidera-pantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea uneltei electrice, reduce ris-cul de rănire.

c Evitați o punere în funcțiu- ne accidentală. Asigurați- vă că unealta electrică es- te oprită înainte de a o co- necta la rețeaua de alimentare și/sau la acu- mulator, înainte de a o ridi- ca sau transporta. Dacă atunci când transportați unealta electrică țineți dege- tul pe întrerupător sau apa- ratul este conectat la rețeaua de alimentare, se pot produce accidente.

d Îndepărtați unealta de re-glare sau cheia de strâns șuruburi, înainte de a por- ni unealta electrică. O unealtă sau o cheie rămasă într-o piesă a aparatului care se rotește poate duce la ră-niri.

e Evitați o postură corporală nefirească. Asigurați-vă o poziție stabilă și păstrați-vă echilibrul tot timpul.

Astfel puteți controla mai bi- ne unealta electrică în situa- ții neprevăzute.

f Purtați îmbrăcăminte adecvată. Nu purtați haine largi sau bijuterii. Țineți-vă părul, hainele și încălță-mintea departe de piesele aflate în mișcare. Hainele largi, mănușile, bijuteriile sau părul lung pot fi prinse în piesele aflate în mișcare.

9 Dacă se pot monta instala- ții de aspirare și de colec- tare a prafului, asigurați- vă că acestea sunt racor- date și utilizate în mod co- rect. Folosirea unei instalații de aspirare a prafului poate reduce riscurile cauzate de praf.

4 Utilizarea și manipularea uneltelor electrice

a Nu suprasolicitați aparatul. Pentru lucrarea dumneavoastră, folosiți unealta electrică destinată acelui scop. Cu o unealtă electrică adecvată lucrați mai bine și mai sigur în domeniul de performanță indicat.

b Nu folosiți o unealtă elec- trică al cărei întrerupător este defect. O unealtă elec-

trică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.

c Scoateți ștecherul afară din priză și/sau îndepărtați accumulatorul, înainte de a efectua reglaje la aparat, înainte de a schimba accesoriile sau de a pune aparatul deoparte. Această măsură de precauție împiedică pornirea accidentală a uneltei electrice.

d Păstrați uneltele electrice nefolosite într-un loc care nu este la îndemâna copiilor. Nu lăsați să utilizeze aparatul persoane care nu sunt familiarizate sau care nu au citit aceste instrucțiuni. Uneltele electrice sunt periculoase atunci când sunt folosite de persoane lipsite de experiență.

e Păstrați unealta electrică cu atenție. Verificați dacă piesele aflate în mișcare funcționează corect și dacă nu se blochează sau dacă există piese rupte sau atât de deteriorate în- cât să afecteze funcționa- rea uneltei electrice.

Înainte de utilizarea aparatului, reparați piesele deteriorate. Majoritatea accidentelor sunt cauzate de unelte electrice întreținute în mod necorespunzător.

f Păstrați dispozitivele de tăiere ascuțite și curate. Dispozitivele de tăiere cu tă-ișuri ascuțite, care sunt în-treținute cu atenție, se blochează mai puțin și pot fi deplasate mai ușor.

g Folosiți unealta electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instructiuni. Ți-neți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea uneltelor electrice în alt scop decât cele prevăzute, poate duce la situații periculose.

5 Utilizarea și îngrijirea setu- lui de acumulatori

a Încărcați setul de acumulatori numai cu încărcătoare aprobate de producător. Încărcătoarele care nu sunt adecvate pentru setul cores-punzător de acumulatori pot provoca un incendiu.

b Utilizați aparatul numai cu un set adecvat de acumulatori. Utilizarea altor seturi de accumulatori poate provoca răniri sau incendii.

c Tineți setul de acumulatori neutilizat departe de obiecte metalice, precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea cauza un

scurtcircuit. Un scurtcircuit poate provoca un incendiu sau o explozie.

d În anumite circumstanțe, se poate scurge lichid din setul de accumulatori. Evi-tați contactul. În cazul în care ați intrat în contact cu lichidul, clătiți temeinic cu apă. În cazul în care lichi-dul pătrunde în ochi, soli-citați imediat asistență medicală. Lichidul din acu-mulator poate provoca erup-tii și arsuri pe piele.

6 Service

a Unealta electrică trebuie reparată numai de personal de specialitate, calificat în acest scop, iar repararea se face numai cu piese de schimb originale. Acest lucru garantează menținerea condițiilor de siguranță ale aparatului.

Indicații suplimentare privind siguranța

Indicație • în unele regiuni, re-glementările pot limita utilizarea acestui aparat. Consultați autoritățile locale.

⚠PERICOL ● Pericol de moarte din cauza leziunilor produse prin tăiere ca urmare a mișcărilor necontrolate ale aparatului. Țineți părțile corpului departe de piesele mobile. ● Pericol de rănire din cauza obiectelor proiectate sau care cad. Nu utilizați niciodată aparatul dacă se află persoane, în special copii sau animale, pe o rază de 15 m.

- Nu trebuie să modificați aparatul.

⚠AVERTIZARE ● Copiii sau persoanele care nu sunt familiarizate cu aceste instrucțiuni nu trebuie să utilizeze aparatul. Prevederile locale pot restricționa vârsta operatorului. ● Aveți nevoie de o vedere fără obstacole asupra zonei de lucru, pentru a detecta pericolele potențiale. Utilizați aparatul nu-mai în condiții bune de lumină.

- Înainte de funcționare, asigurăți-vă că aparatul, toate elementele de comandă, inclusiv frâna de lant și dispozitivele de siguranță funcționează cores-punzător. Verificați dacă există închideri deschise, asigurăți-vă că toate dispozitivele de protec-tie și mânerele sunt fixate cores-

punzător și sigur. Nu utilizați aparatul dacă nu este în stare impecabilă. • Nu operați niciodată aparatul dacă întrerupătorul principal de pe mâner nu este pornit sau oprit în mod cores-punzător. • Înlocuiti piesele uza-te sau deteriorate înainte de a pune aparatul în funcțiune.

- Pericol de recul din cauza pierderii echilibrului. Evitați o postură corporală nefirească, asigurați-vă o poziție fixă, stabilă și păstrați-vă echilibrul tot tim-pul. - Opriți imediat aparatul și verificați dacă prezintă daune sau identificați cauza vibrației, dacă aparatul a căzut, a fost lo-vit sau vibrează anormal. Reparați daunele prin intermediul unui serviciu de relații cu clientii autorizat sau înlocuiti aparatul.

⚠ PRECAUTIE ● În timpul operării aparatului, purtați o protecție completă pentru ochi și auz, mănuși solide și rezistente, precum și protecție pentru cap. Purtați o mască pentru față atunci când lucrarea implică prezența prafului. ● În timpul lucrului, purtați pantaloni lungi, grei, încălțăminte de protecție și mănuși fixe. Nu lucrați cu picioarele goale. Nu purtați bijuterii, sandale sau pantaloni scurți. ● Pericol de rănire în cazul în care hainele largi, părul sau bijuteriile sunt prinse în piesele aflate în mișcare ale aparatului. Țineți hainele

și bijuteriile departe de părțile aflate în mișcare ale mașinii. Prindeți la spate părul lung.

- Protecția auditivă vă poate limita capacitatea de percepție a sunetelor de avertizare, prin urmare țineți cont de pericolele potențiale din apropriere și din zona de lucru. ● Folosiți doar accesorii și piese de schimb sunt recomandate de producător. Accesoriiile originale și piesele de schimb originale asigură funcționarea în siguranță și fără avarii a aparatului.

Indicatii de siguranță pentru fierăstraie cu lant,

- Când fierăstrăul este în funcțiune, stați la distanță de lanțul de fierăstrău. Îna-inte de a porni fierăstrăul, asigurați-vă că lanțul de fierăstrău nu atinge nimic. În cazul lucrărilor cu un lanț de fierăstrău, un moment de neatenție poate duce la prinderea îmbrăcăminții sau a părților corpului în lanțul de fierăstrău.

- Tineți întotdeauna fierăstrăul cu lanț cu mâna dreaptă aflată pe mânerul din spate și cu mâna stângă aflată pe mânerul din față. Schimba-rea poziției de prindere cu mâinile în timp ce tineți fierăs-trăul crește riscul de rănire și nu trebuie utilizată.

- Unealta electrică poate sta numai pe suprafețe de prin- dere izolate, deoarece lanțul de fierăstrău poate atinge cabluri ascunse. Fierăstraie- le cu lanț, care ating un cablu aflat sub tensiune, fac ca pie- sele metalice ale uneltei elec- trice să fie alimentate cu curent electric și operatorul se poate electrocuta.

- Purtați ochelari de protecție și protecție auditivă. Se recomandă echipament de protecție suplimentar pentru cap, mâini, gambe și picioare. Îmbrăcămintea de protecție adecvată reduce riscul de rănire cauzat de așchiile care zboară și de contactul accidental cu lanțul de fierăstrău.

- Nu folosiți fierăstrăul cu lanț cățărat într-un copac. Utilizarea unui fierăstrău cu lanț în timp ce vă aflați într-un copac cauzează risc de rănire.

- Asigurați-vă în permanență că aveți o poziție fixă și utilizați fierăstrăul cu lanț doar când stați pe suprafețe fixe, sigure și fără denivelări. Te-renurile alunecoase sau suprafețele instabile, ca de ex. scările, pot duce la pierderea echilibrului sau a controlului asupra fierăstrăului cu lanț.

- Când tăiați o ramură care este sub tensiune trebuie să

fiți atenți la un posibil recul. Când tensiunea din fibrele lemnoase este eliberată, prin efectul de recul, ramura aflată sub tensiune poate să lovească operatorul și/sau să ducă la pierderea controlului asupra fierăstrăului cu lanț.

- Fiți foarte atenți când tăiați tufișuri și arbuști tineri. Fibrele subțiri se pot bloca în lanțul de fierăstrău și pot fi proiectate în direcția dumnea-voastră și/sau vă pot dezechi-libra.

- Trasportați fierăstrăul cu lanț, când este oprit, ținându-l de mânerul din față și la distanță de corpul dumnea-voastră. Când transportați sau depozitați fierăstrăul cu lanț puneți întotdeauna ca-pacul de protectie. Manipularea corectă a fierăstrăului cu lanț reduce riscul de contact accidental cu lanțul de fierăs-trău aflat în mișcare.

- Respectați instrucțiunile pentru lubrifiere, tensionare a lantului și piese de schimb. Un lant incorrect tensionat sau lubrifiant se poate rupe sau poate crește riscul de recul.

- Păstrați mânerele uscate, curate și fără urme de ulei sau grăsimi. Mânerele gresate, uleioase sunt alunecoase

şi pot să ducă la pierderea controlului.

- Tăiați doar lemn. Nu folosiți fierăstraie cu lanț care nu sunt prevăzute pentru respectiva lucrare. Exemplu: Nu folosiți fierăstrăul cu lanț pentru a tăia materiale plastice, zidărie sau materiale de construcții care nu sunt realizate din lemn. Utilizarea fierăstrăului cu lanț la lucrări necorespunzătoare poate du-ce la situații periculoase.

Cauzele reculului și măsuri de prevenire

Reculul poate să apară când ca- pătul sau extremitatea barei de ghidaj atinge un obiect sau când lemnul se retrage, strângând lanțul de fierăstrău în secțiunea de tăiere.

În anumite cazuri, atingerea extremității poate să provoace o reacție spre spate neașteptată, împingând bara de ghidaj în sus și în spate, către operator.

Dacă lanțul de fierăstrău este prins în partea de sus a barei de ghidaj, aceasta poate fi împinsă rapid înapoi, către operator.

Oricare dintre cele aceste reacții poate duce la pierderea controlului asupra fierăstrăului și la eventuale răniri grave. Nu trebuie să vă bazați exclusiv pe dispozitivele de siguranță cu care este dotat fierăstrăul cu lanț.

Când utilizati un fierăstrău cu lanț, trebuie să luați diferite măsuri de precauție pentru a putea lucra fără accidente și răniri. Reculul este rezultatul unei utilizări necorespunzătoare a unel-tei electrice. Acesta poate fi evitat, adoptând măsuri adecva- te de precauție, cum ar fi:

- Tineți bine fierăstrăul cu ambele mâini, cu degetul mare și celelalte degete în jurul mânerului. Stați cu corpul și brațele într-o poziție care să vă permită să rezistați forței de recul. Fortele de recul pot fi controlate de operator dacă se iau măsurile corespunzătoare. Nu lăsați niciodată fierăstrăul din mână.

- Evitați o postură anormală și nu tăiați la o înălțime mai mare decât cea a spatelui dumneavoastră. Toate acestea contribuie la evitarea contactului accidental cu extremitățile și asigură un control mai bun al fierăstrăului cu lanț în situații neprevăzute.

- Utilizați exclusiv barele de ghidaj și lanțurile specifica-te de producător. Barele de ghidaj sau lanțuri de fierăstrău nepotrivite pot provoca rupe-rea lanțului și/sau reculuri.

- Respectați instrucțiunile producătorului în ceea ce privește ascuțirea și întreți-nerea fierăstrăului cu lant. O

scădere a nivelului de profundzime poate atrage după sine creșterea riscului de recul.

Indicații suplimentare privind siguranța pentru ferăstraie cu lanț

Indicație • În timpul primei utilizări, Kärcher recomandă tăierea trunchiurilor de copac pe o capră de tăiat lemne. • În timpul utilizării ferăstrăului cu lanț, păstrați la îndemână o trusă de prim ajutor pentru răni grave și un mijloc pentru a solicita ajutor. În apropiere ar trebui să existe o trusă de prim ajutor mai mare și mai cuprinzătoare.

⚠AVERTIZARE ● Înainte de a utiliză aparatul, asigurăți o poziție stabilă, un loc de muncă cu-rat și planificați o cale de retragere față de ramurile care cad. ● Aveți grijă la vaporii de ulei lubrifiant și la rumeguș. Da-că este necesar, purtați o mască sau un aparat de respirație. ● Ți-neți întotdeauna ferăstrăul cu lanț cu ambele mâini. Țineți mâ-nerele cu degetul mare pe o par-te și cu restul degetelor pe cealaltă parte. Țineți mânerul posterior cu mâna dreaptă și mânerul frontal cu mâna stângă.

- Pericol de rănire. Nu efectuați nicio modificare asupra aparatului. Nu utilizați aparatul pentru a acționa accesorii sau aparate care nu sunt recomandate de producătorul aparatului. • Înain-

te de a porni aparatul, asigurati-vă că lanțul de ferăstrău nu atin-ge niciun obiect. • Răniri grave sau deces în cazul în care un lanț de ferăstrău tensionat greșit sare din șina de ghidare. Verifi-cați tensiunea lanțului înainte de fiecare utilizare. Lungimea lan-tului depinde de temperatură.

- Asigurati-vă că toate dispoziti- vele de protectie, mânerele și opritorul cu gheare sunt fixate în mod corespunzător și că se află într-o stare bună. • Răniri grave din cauza operării incorecte:

- Trebuie să fiti în permanență atent și să aveți sub control locul de muncă, atunci când lu-crați cu ferăstrăul cu lanț. Mărimea zonei de lucru depinde de sarcina care trebuie efectuată și de mărimea arbo-relui sau a piesei de lucru. Doborârea unui copac necesită o zonă de lucru mai mare decât, de ex., debitarea.

- Nu tăiați niciodată ținând corpul în linie cu șina de ghidare și lanțul. Astfel reduceți riscul de a fi lovit de lanț la cap sau corp, în caz de recul.

- În timpul tăierii, nu faceți mișcări de du-te-vino, lăsați lanțul să își facă treaba, mențineți lanțul ascuțit și nu încercați să împingeți lanțul prin tăietură.

- Nu aplicați presiune pe ferăs-trău la capătul tăieturii. Fiți

pregătit să eliberați ferăstrăul, atunci când a tăiat prin lemn.

- Nu opriți lanțul în timpul procesului de tăiere. Lăsați ferăstrăul să funcționeze până când termină tăierea.

- Familiarizați-vă cu noul dvs. ferăstrău cu lanț, făcând tăieturi simple în lemn sprijinit în condiții de siguranță. Repetați acest proces, în cazul în care nu ați mai utilizat ferăstrăul cu lanț de mai mult timp. - Nu tăiați vită de vie și/sau tufe mici cu diametrul mai mic de 75 mm. - Opriți aparatul, fixați frâna de lanț, scoateți setul de acumulatori și asigurați-vă că toate piesele aflate în mișcare sunt oprite complet:

- Înainte de curățarea aparatului sau de eliminarea unui blocaj.

- Lăsați aparatul nesuprave-gheat.

- Înainte de a monta sau de a scoate accesoriiile.

- Înainte de verificarea, întreți- nerea și efectuarea de lucrări la aparat.

⚠ PRECAUTIE ● Ferăstrăul cu lanț este un aparat greu. Persoanele care utilizează ferăstrăul cu lanț trebuie să fie aibă o formă fizică și o stare de sănătate bune. Acestea ar trebui să dispună de o vedere bună, agilitate, echilibru și dexteritate manuală. Dacă aveți nelămuriri, nu utilizati ferăstrăul cu lanț. ● În

timpul lucrului cu aparatul, pur- tați întotdeauna o cască de pro- tecție cu vizieră tip plasă, pentru a reduce pericolul de rănire cau- zat de un recul la nivelul feței și al capului.

Riscuri reziduale

⚠AVERTIZARE

• Chiar dacă aparatul este utilizat în conformitate cu cele specificate, există anumite riscuri reziduale. Următoarele pericole apar în urma utilizării aparatului:
• Vibrațiile pot cauza accidentări. Pentru fiecare tip de lu-crare, utilizați unealta potrivită, mânerele prevăzute și restricționați timpul de lucru și de expunere.
• Zgomotul poate cauza deteriorări ale auzului. Purtatți protectie auditivă și limitați expunerea.
• Leziuni produse prin tăiere la contactul cu dinții expuși ai ferăstrăului de la nivelul lanțului de ferăstrău.
• Leziuni produse prin tăiere cauzate de mișcări neprevăzute, bruște sau de reculul șinei de ghidare.

• Leziuni produse prin tăiere/pericol de perforare din cauza pieselor care ricoșează din lanțul de ferăstrău.

• Răniri cauzate de obiecte aruncate (aşchii, fragmente din lemn).

• Inhalarea prafului și a particu- lelor.
• Contactul pielii cu lubrifiantul/uleiul.

Diminuarea riscurilor

⚠PRECAUTIE

• Din cauza vibrațiilor, utilizarea aparatului pe o perioadă înde-lungată poate duce la deteri-orarea circulației sanguine în zona mâinilor. Nu se poate sta-bili o durată de utilizare gen-e-ral valabilă, deoarece aceasta este influențată de mai mulți factori:
• Predispoziția fiecărei persoane la o circulație sanguină deficitară (degete de multe ori reci, furnicături la nivelul degetelor)
• Temperatură ambiantă scăzută. Pentru a vă proteja mâinile purtați mănuși călduroase.
• Prinderea bine a aparatului obstrucționează circulația sanguină.
• Operarea în mod continuu este mai dăunătoare decât ope-rarea cu pauze.

La utilizarea în mod regulat, pe termen lung a aparatului și la reapariția simptomelor, ca de ex. furnicături la nivelul degetelor, degete reci, trebuie să consultați un medic.

Utilizarea conform destinatiei

△PERICOL

Utilizarea neconform destinatiei

Pericol de moarte din cauza leziunilor produse prin tăiere

Utilizați aparatul numai conform destinatiei.

• Ferăstrăul cu lanț este destinat exclusiv uzului personal.
• Ferăstrăul cu lanț este prevăzut pentru lucrul în aer liber.
• Din motive de siguranță, ferăstrăul cu lanț trebuie să fie întotdeauna ținut în siguranță cu ambele mâini.
• Ferăstrăul cu lanț a fost dezvoltat pentru tăierea crengilor, ramurilor, trunchiurilor de copac și scândurilor. Lungimea de tăiere a șinei de ghidare determină diametrul maxim posibil al materialului care trebuie tăiat.
• Lanțul de ferăstrău poate fi utilizat numai pentru tăierea lemnului.
• Nu folositi ferăstrăul cu lanț în medii umede sau în condiții de precipitații.
• Folosiți ferăstrăul cu lanț numai în medii luminate corespunzător.
• Modificările și schimbările asupra aparatului, neautorizate de către producător sunt interzise din motive de siguranță.

Orice altă utilizare este nepermisă. Utilizatorul răspunde pentru pericolele generate prin utilizarea nepermisă.

Protectia mediului

Materialele de ambalare sunt reciclabile. Vă ru-găm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (RE-ACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa: www.kaercher.com/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificați dacă conținutul este complet. Informați imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Dispositive de siguranță

ΔPRECAUTIE

Dispositive de siguranță care lipsesc sau care au fost modificate

Dispozitivele de siguranță au drept scop protectia dvs. Nu modificați și nu ignorați niciodată dispozitivele de siguranță.

Lant cu risc redus de recul

Un lant cu un risc redus de recul reduce posibilitatea de recul.

Dinții ceaprăzuiți (limitator de adâncime) situați fața fiecărui dinte de ferăstrău împiedică dinții ferăstrăului să pătrundă prea adânc în zona de recul, reducând astfel forța de recul.

Atunci când ascuțiți lanțul, există pericolul ca această funcție de siguranță să fie anulată. Dacă performanța de tăiere scade, lanțul trebuie înlocuit din motive de siguranță. În cazul pieselor de schimb, utilizați doar combinația de șină de ghidare și lanț recomandată de producător.

Şine de ghidare

În cazul șinelor de ghidare ale căror vârfuri au o rază mi- că, există, de obicei, un pericol mai mic de recul.

Prin urmare, pentru o anumită sarcină utilizati o șină de ghidare cu lanț adecvat, care este suficient de lung. Șinele de ghidare mai lungi cresc probabilitatea de pierdere a controlului în timpul tăierii.

Înainte de fiecare punere în funcțiune, verificați tensiunea lanțului (consultați capitolul Verificarea tensiunii lanțului). Dacă tensiunea lanțului nu este reglată corect, tăierea ramurilor mai mici (mai subțiri decât lungimea totală a șinei de ghidare) crește riscul ca lanțul să fie aruncat.

Dispozitiv de prindere a lantului

Dacă lanțul se slăbește sau se rupe, dispozitivul de prin- dere a lanțului împiedică proiectarea lanțului în direcția utilizatorului.

Opritor cu gheare

Opritorul cu gheare integrat poate fi utilizat ca punct de articulație pentru a oferi stabilitate ferăstrăului cu lanț în timpul tăierii.

În timpul tăierii, împingeți aparatul în față până când mandrinele pătrund în marginea lemnului. Dacă mânerul posterior este deplasat în sus sau în jos în direcția liniei de tăiere, efortul fizic depus în timpul lucrului cu ferăstrăul cu lanț este redus.

Frână de lanț

Frânele de lant servesc la aducerea rapidă a lanțului în poziție de blocare, în caz de pericol.

Dacă apărătoarea măinii/pârghia frânei de lanț este împinsă în direcția șinei de ghidare, lanțul trebuie să se oprească imediat.

Frâna de lanț nu poate împiedica reculul, dar reduce pericolul de rănire dacă șina de ghidare lovește utilizatorul în caz de recul.

Înainte de fiecare punere în funcțiune a aparatului, trebuie să se verifice funcționarea corectă a frânei de lanț (consultați capitolul Verificați funcționarea frânei de lanț).

Simboluri pe aparat

	Semne generale de avertizare
	Înainte de punerea în funcțiune, citiți instrucțiunile de utilizare și toate indicațiile de siguranță.
	În timpul lucrului cu aparatul, purtați protecție adecvată pentru cap, ochi și auz.
	În timpul lucrului cu aparatul, purtați încăltăminte de protecție antiderapantă.
	În timpul lucrului cu aparatul, purtați mănuși de protecție antialunecare și rezistente.
	Pericol de moarte din cauza reculului lanțului. Nu atingeți niciodată obiectele care trebuie tăiate cu vârful șinei de ghi-dare.
	Pericol de moarte din cauza mișcărilor necontrolate ale ferăstrăului cu lanț. Ți-neți întotdeauna ferăstrăul cu lanț cu am-bele mâini.
	Pericol de moarte din cauza mișcărilor necontrolate ale ferăstrăului cu lanț. Nu țineți niciodată aparatul cu o singură mâ-nă.
	Nu utilizați aparatul pe ploaie sau în condiții de umezeală.
	Nivelul de presiune sonoră garantat menționat pe etichetă este 104 dB.
	Frâna de lanț este eliberată.
	Frâna de lanț este fixată și lanțul de fe-răstrău este blocat.
	Rotiți pentru a regla tensiunea lanțului: = tensionarea lanțului= slăbirea lanțului
	Direcția de rulare a lanțului (marcajul se află sub carcasă)
	Blocarea întinzătorului de lanț
	Deblocarea întinzătorului de lanț
	Ungerea șinei de ghidare și a lanțului
	Nivelul minim de ulei pentru lanț

Îmbrăcăminte de protectie

△PERICOL

Risc de deces din cauza tăieturilor. În cazul lucrului cu aparatul, purtați îmbrăcăminte de protecție adecvată. Respectați reglementările locale referitoare la protecția incendiilor.

Protectie pentru cap

În timpul lucrului cu aparatul, purtați o cască de protecție adecvată, care corespunde EN 397 și este prevăzută cu marcaj CE.

În timpul lucrului cu aparatul, purtați o protecție a auzu-lui adecvată, care corespunde EN 352-1 și este prevă-zută cu marcaj CE.

Pentru protecție împotriva achiilor care zboară, purtați ochelari de protecție adecvați, care corespund EN 166 sau care sunt prevăzuți cu marcaj CE. Sau purtați o vizieră pentru cască, care corespunde EN 1731 și este prevăzută cu marcaj CE.

Căștile de protecție cu protecție auditivă și vizor integra- te sunt disponibile la comercianții specializați.

Jachetă pentru lucrul cu ferăstrăul cu lanț

În timpul lucrului cu aparatul, purtați o jachetă pentru lucrul cu ferăstrăul cu lanț, pentru protecția părții superi-oare a corpului, care corespunde EN 381-11 și care este prevăzută cu marcaj CE.

Mănuși de protectie

În timpul lucrului cu aparatul, purtați mănuși de protecție adecvate cu echipamente de protecție împotriva tăierii, care corespund EN 381-7 și care sunt prevăzute cu marcaj CE.

Protectie pentru picioare

În timpul lucrului cu aparatul, purtați protectii adecvate pentru picioare cu protecție completă, care corespund EN 381-5 și care sunt prevăzute cu marcaj CE.

Încăltăminte de protectie

În timpul lucrului cu aparatul, purtați încălțăminte de protecție antiderapantă, care corespunde EN 20345 și este prevăzută cu o ilustrație reprezentând un ferăstrău cu lanț. Acest lucru asigură faptul că încălțămintea de protecție corespunde EN 381-3.

Dacă utilizați doar ocazional ferăstrăul cu lanț, solul este drept și există un pericol redus de împiedicare sau prindere în tufişuri, puteți folosi încălțăminte de protecție cu întărituri frontale din oțel și jambiere de protecție care corespund EN 381-9.

Descrierea aparatului

În aceste instrucțiuni de utilizare se prezintă echiparea maximă. În funcție de model, există diferențe în pachetul de livrare (consultați ambalajul).

Figura, consultați paginile grafice Figura A

①Lant,
2 Sină de ghidare
③ Opritor cu gheare
④ Capac rezervor de ulei pentru lant
⑤ Apărătoarea mâinii/pârghia frânei de lant
⑥ Mâner, spate
⑦ Comutator aparat

⑧ Buton de deblocare a comutatorului aparatului

⑨ Buton de deblocare a setului de accumulatori

⑩Capac

⑪Mâner, față

⑫Inel pentru reglarea tensiunii lantului

⑬Întinzător de lant

⑭ Dispozitiv de prindere a lantului

15 Plăcuță cu caracteristici

⑯ Ulei pentru lant

⑰Protectie pentru lant

⑱*Set de accumulatori, putere baterie 36 V

⑲Încărcător pentru încărcare rapidă Battery Power 36V

* optional

Set de accumulatori

Aparatul poate fi utilizat cu un set de accumulatori 36 V Kärcher Battery Power.

Montare

Montarea lantului și a șinei de ghidare

⚠PRECAUTIE

Lant ascutit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu lantul.

1. Desfaceti întinzătorul de lant și îndepăratați carcasa. Figura B

2. Asezați lanțul pe șina de ghidare. Respectați direcția de rotație a lanțului. Figura C

3. Aşezati lanțul în jurul pinionului de lanț și introduceti şina de ghidare. Figura D

4. Asezați carcasa și strângeti întinzătorul de Ianț. Figura E

5. Reglați tensiunea lanțului (consultați capitolul Reglarea tensiunii lanțului).

6. Montați protectția pentru lant. Figura F

Punerea în funcțiune

Umplerea rezervorului de ulei pentru lant

1. Dacă este necesar, curățați zona din jurul orificiului de umplere de rumeguș și murdărie.

2. Scoateti capacul rezervorului de ulei pentru lant. Figura G

3. Umpleți lent rezervorul cu ulei pentru lanț. Figura H

4. Dacă este necesar, absorbiți uleiul pentru lant vârsat cu o lavetă.

5. Închideți cu capacul rezervorul de ulei pentru lant.

Verificarea tensiunii lantului

⚠PRECAUTIE

Lant ascutit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu lanțul.

1. Scoateți protectția pentru lant. Figura I

2. Trageti cu atenție de lant.

Figura J

Distanța dintre șina de ghidare și lanț trebuie să fie de ca. 5,5 mm.

1. Dacă este necesar, reglați tensiunea lanțului (consultați capitolul Reglarea tensiunii lanțului).

Montarea setului de accumulatori

1. Împingeți setul de acumulatori în suportul aparatului până când se înclichetează cu un sunet. Figura K

Regim

Operarea de bază

1. Verificați dacă arborele și ramurile prezintă daune, de ex. putregai. În cazul în care ramurile sunt deteriorate sau putrezite, solicitați sfatul unui arboricultor profesionist.

2. Scoateți protectția pentru lant.

3. Tineți aparatul cu ambele mâini.

Pornirea aparatului

1. Tragetți apărătoarea mâinii/pârghia frânei de lant în direcția mânerului.

Figura L

Frâna de lant este eliberată.

1. Apăsați butonul de deblocare a comutatorului aparatului.

Figura M

1. Apăsați comutatorul aparatului.

Aparatul porneşte.

Întreruperea funcționării

1. Eliberați comutatorul aparatului. Aparatul se oprește.

2. Împingeți apărătoarea mâinii/pârghia frânei de lant în direcția șinei de ghidare.

Figura N

Frâna de lanț este fixată și lanțul de ferăstrău este blocat.

1. Îndepărtați setul de accumulatori din aparat (vezi capitolul Îndepărtarea setului de accumulatori).

Tehnici de lucru

Pozitie de lucru

△PERICOL

Mișcări necontrolate ale ferăstrăului cu lant

Pericol de moarte din cauza leziunilor produse prin täiere

Planificați tăietura înainte de tăiere și identificați perico- lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele mâini.

- Nu ghidați ferăstrăul cu lant în direcția corpului. Figura O

- Ferăstrăul cu lant trebuie tinut pe lateralul corpului, astfel încât părțile corpului să nu intre în zona de mișcare a ferăstrăului cu lant.

- Păstrați o distanță cât mai mare posibil față de materialul care trebuie tăiat.

- Nu lucrați niciodată stând pe o scară sau într-un co-pac.

- Nu lucrați niciodată în locuri instabile.

Tragere înapoi/recul

⚠PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț

Pericol de moarte din cauza leziunilor produse prin tăiere

Planificați tăietura înainte de tăiere și identificați perico- lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele mâini.

Tragerea înapoi/reculul este efect care apare, în principiu, în direcția opusă direcției de rulare a lanțului pe materialul care trebuie tăiat.

Figura P

① Tragere înapoi

② Recul

Dacă în timpul tăierii cu partea inferioară a șinei de ghi-dare - tăietură din față - lanțul de ferăstrău se prinde sau lovește un obiect solid din lemn, ferăstrăul cu lanț poate fi tras înapoi către materialul care trebuie tăiat.

- Pentru a evita tragerea înapoi, montați întotdeauna opritorul cu gheare în poziție fixă.

Dacă în timpul tăierii cu partea superioară a șinei de ghi-dare - tăietură din spate - lanțul de ferăstrău se prinde sau lovește un obiect solid din lemn, ferăstrăul cu lanț poate fi poate fi împins înapoi în direcția utilizatorului.

- Pentru a evita reculul:

- Nu prindeți partea superioară a șinei de ghidare.

- Nu rotiți șina de ghidare în tăietură.

Recul

△PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț

Pericol de moarte din cauza leziunilor produse prin tăiere

Planificați tăietura înainte de tăiere și identificați perico- lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele mâini.

În timpul unui recul, ferăstrăul cu lanț este proiectat brusc și necontrolat în direcția utilizatorului.

Reculul are loc atunci când, de ex., lanțul de ferăstrău din regiunea superioară a vârfului șinei de ferăstrău atinge accidental un obstacol sau este prins.

Figura Q

- Tineți întotdeauna lanțul, astfel încât să puteți rezista forțelor de recul. Nu dati drumul ferăstrăului cu lanț.

- În timpul tăierii, nu vă aplecați prea mult în față.

- Nu ghidați ferăstrăul cu lanț deasupra nivelului umărului.

- Așteptați întotdeauna până când lanțul a atins turația maximă și tăiați la viteză maximă.

- Nu tăiați cu vârful șinei de ferăstrău.

- Introduceti acordând o atenție deosebită șina de ghidare într-o tăietură deja începută.

- Tineți cont de poziția trunchiului de copac și de forțele care închid fanta tăiată și care pot prinde lanțul de ferăstrău.

- În timpul fasonării, nu tăiați niciodată mai multe ramuri în același timp.

- Lucrați numai cu un lanț ascuțit și tensionat în mod corespunzător.

- Utilizați un lant cu risc redus de recul, precum și o și-nă de ghidare cu un cap de și-nă mic.

Planificarea direcției de cădere și a căii de retragere

△PERICOL

Copac doborât

Pericol de moarte

Lucrările de doborâre a copacilor trebuie efectuate doar de către persoane instruite.

Atunci când planificati direcția de cădere, respectați următoarele aspecte:

• Distanța până la următorul punct de lucru trebuie să fie de cel puțin 2,5 lungimi de copac.
• Nu efectuați lucrări de doborâre a copacilor în caz de vânt puternic. Copacul poate cădea necontrolat.

- Determinați direcția de cădere pe baza creșterii co-pacilor, a condiției terenului (înclinare) și a condițiilor meteorologice.

- Copacul trebuie să cadă întotdeauna în gol, niciodată pe alti copaci.

Pentru fiecare persoană implicată, trebuie prevăzută o cale de retragere. Se aplică următoarele:

- Stabiliti calea de retragere la aproximativ 45° pe diagonală, în partea opusă direcției de cădere.

Figura R

- Eliberati calea de retragere de obstacole.

- Nu amplasați unelte și echipamente pe calea de retragere.

- În timpul lucrărilor pe o pantă abruptă, planificați calea de retragere paralel cu panta.

- Când utilizati calea de retragere, tineți cont de căde-rea ramurilor și analizați coroana.

Pregătirea zonei de lucru la trunchi

1. Curățați zona de lucru de pe trunchi de ramurile deranjante, arbuști și alte obstacole. Asigurați o poziție stabilă.

2. Curățați bine baza trunchiului, de ex. cu toporul. Nisipul, pietrele și alte corpuri străine pot toci lanțul.

3. Îndepărtați rădăcinile mari. a Tăiați rădăcina perpendicular.

Figura S

b Tăiați rădăcina pe orizontală.

c Îndepărtați bucata de rădăcină desprinsă din zona de lucru.

Efectuarea tăieturii de doborâre

△PERICOL

Copac doborât

Pericol de moarte

Lucrările de doborâre a copacilor trebuie efectuate doar de către persoane instruite.

1. Asigurați-vă că doborârea copacului nu pune în pericol nicio persoană. Este posibil ca strigătele de atenționare să nu fie auzite atunci când motorul face zgomot.

În zona de tăiere, pot fi prezente doar persoanele implicate în doborârea copacului.

1. Faceți tăietura de doborâre în unghi drept cu direcția de cădere.

a Cât mai aproape de sol, faceți o tăietură orizontală (tăietură inferioară) la aproximativ 1/3 deasupra diametrul trunchiului.

Figura T

b Efectuați o tăietură oblică (tăietură superioară) la un unghi de aproximativ 45-60 °°.

1. Efectuați tăietura de doborâre.

a Efectuați tăietura de doborâre în paralel cu tăietura inferioară și cu cel puțin 50 mm mai sus.

b Efectuați tăietura de doborâre până când rămâne o balama din lemn de cel puțin 50 mm lățime. Balamaua din lemn nu lasă copacul să se răsu-cească și să cadă în direcția greșită. Pe măsură ce tăietura de doborâre se apropie de balamaua din lemn, copacul ar trebui să înceapă să cadă.

1. Dacă există pericolul ca direcția de cădere a copacului să fie una greșită sau să se balanseze înapoi și să înțepenească lanțul de ferăstrău, nu mai efectuați tăietura de doborâre. Folosiți pene pentru a extinde tăietura și copacul să cadă astfel în direcția dorită.
2. Atunci când copacul începe să cadă, îndepărtați ferăstrăul cu lanț de tăietură.
3. Opriti aparatul.
4. Fixați frâna de lant.
5. Puneti ferăstrăul cu lant jos.
6. Urmati calea de retragere planificată.

Tăierea lemnului tensionat

⚠PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț și ale materialului care trebuie tăiat

Leziuni produse prin tăiere, care pun viața în pericol, răni provocate de materialul care trebuie tăiat

Planificați tăietura înainte de tăiere și identificați perico- lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele mâini

Lemnul tensionat apare atunci când un trunchi de copac, o ramură, o buturugă înrădăcinată sau un arbust este tensionat de un alt lemn.

1. Atenție la lemnul tensionat, deoarece există pericolul ca acesta să se revină rapid înapoi în poziția inițială.

Figura U

1. Tăiați cu atenție lemnul tensionat din spre partea de presiune către față (consultați și capitolul Debitarea unui trunchi de copac aflat sub tensiune).

Figura V

Fasonare

⚠PERICOL

Recul

Leziuni produse prin tăiere, care pun viața în pericol În timpul fasonării, asigurați-vă că șina de ghidare/lanțul nu este prins.

⚠AVERTIZARE

Modificarea distribuției greutății în timpul fasonării Pericol de rănire din cauza mișcării necontrolate a trunchiului de copac

Alegeti zona de lucru, astfel încât să nu apară niciun pericol.

- Fasonați în direcția creșterii.

Figura W

• Fasonati de sus în jos.
• Lăsați ramurile mai mari, inferioare drept suport pentru a mentine copacul deasupra solului.
• Susțineți ferăstrăul cu lant cât mai mult posibil.
• Nu fasonați stând pe trunchiul copacului.
• Nu tăiați cu vârful șinei.
• Tineți cont de ramurile aflate sub tensiune. Tăiați ramurile aflate sub tensiune de jos în sus.
• Nu tăiați niciodată mai multe ramuri simultan.
• Îndepărtați în mod regulat ramurile tăiate din zona de lucru.

Debitarea unui trunchi de copac

△PERICOL

Mișcări necontrolate ale ferăstrăului cu lanț

Pericol de moarte din cauza leziunilor produse prin tăiere

Planificați tăietura înainte de tăiere și identificați perico- lele.

Țineți întotdeauna ferm ferăstrăul cu lanț cu ambele mâini.

ATENTIE

Deteriorarea lanțului din cauza contactului cu solul Asigurati-vă că lanțul nu atinge solul.

1. Atașați ferăstrăul cu lant la opritorul cu gheare.
2. Tăiați uniform trunchiul de copac.

Debitarea unui trunchi de copac aflat sub tensiune ⚠PERICOL

Mișcare necontrolată a ferăstrăului cu lanț

Leziuni produse prin tăiere, care pun viața în pericol în timpul debitării trunchiului de copac aflat sub tensiune, asigurați-vă că respectați ordinea de fasonare pe partea de presiune și efectuați tăietura de separare pe partea de tensiune.

- Trunchiul de copac este susținut pe două părți:

a Pentru tăietura de eliberare pe partea de presiune, tăiați aproximativ 1/3 din diametrul trunchiului din partea de sus.

Figura X

b Efectuați tăietura de separare pe partea de tensi-une din partea de jos.

- Trunchiul de copac este susținut pe o parte:

a Pentru tăietura de eliberare pe partea de presiune, tăiați aproximativ 1/3 din diametrul trunchiului din partea de jos.

Figura Y

b Efectuați tăietura de separare pe partea de tensi- une din partea de sus.

Îndepărtarea setului de accumulatori

Indicatie

În cazul perioadelor mai lungi de întrerupere a lucrului, îndepăratați setul de acumulatori din aparat și asigurați-l împotriva utilizării neautorizate.

1. Trageți butonul de deblocare a setului de acumulatori în direcția setului de accumulatori.

Figura Z

1. Apăsați butonul de deblocare a setului de acumulatori, pentru a debloca setul de accumulatori.
2. Scoateți setul de accumulatori din aparat.

Finalizarea funcționării

1. Îndepărtați setul de accumulatori din aparat (vezi capitolul Îndepărtarea setului de accumulatori).
2. Curățați aparatul (vezi capitolul Curățarea aparatului).

Transport

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La transport tineti cont de greutatea aparatului.

ΔPRECAUTIE

Pornire necontrolată

Leziuni produse prin tăiere

Scoateți accumulatorul din aparat, înainte de transport.

Transportați aparatul numai cu protecția pentru lanț montată.

1. Îndepărtați setul de accumulatori (vezi capitolul înde-părtarea setului de accumulatori).
2. Împingeti apărătoarea mâinii/pârghia frânei de lant în direcția șinei de ghidare.
   Frâna de lant este fixată.
3. Montati protecția pentru lant.
4. Transportați aparatul numai de pe mâner și cu șina de ghidare îndreptată spre spate.
5. Pe distanțe mai lungi, goliți rezervorul de ulei pentru lant.
   a Scoateți capacul rezervorului de ulei pentru lant.
   b Turnați uleiul de lubrifiant lanțul într-un recipient adecvat.
   c Strângeti capacul rezervorului de ulei pentru lanț.
6. La transportul aparatului în vehicule, ancorați-l pentru a preveni alunecarea și răsturnarea.

Figura N

Figura F

Figura G

Depozitarea

ΔPRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La depozitare tineți cont de greutatea aparatului.

⚠PRECAUTIE

Pornire necontrolată

Leziuni produse prin tăiere

Scoateți accumulatorul din aparat, înainte de depozitare.

Depozitați aparatul numai cu protecția pentru lanț mon- tată.

1. Îndepărtați setul de accumulatori (vezi capitolul Îndepărtarea setului de accumulatori).

2. Împingeti apărătoarea mâinii/pârghia frânei de lanț în direcția șinei de ghidare.

Figura N

Frâna de lanț este fixată.

1. Montați protectția pentru lant.

Figura F

1. Goliți rezervorul de ulei pentru lant.

a Scoateți capacul rezervorului de ulei pentru lant.

Figura G

b Turnați uleiul de lubrifiant lanțul într-un recipient adecvat.

c Strângeti capacul rezervorului de ulei pentru lant.

1. Dacă aparatul este depozitat mai mult de o lună, ungeți lanțul pentru a preveni rugina.

2. Depozitați aparatul într-un loc uscat și bine aerisit. Protejați aparatul împotriva produselor corozive, precum substanțe chimice pentru grădină și sare pentru dezghețare. Nu depozitați aparatul în aer liber.

Îngrijirea și întreținerea

⚠PRECAUTIE

Pornire necontrolată

Leziuni produse prin tăiere

Înainte de orice lucrare la aparat, scoateți acumulatorul din aparat.

⚠PRECAUTIE

Lant ascutit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu lanțul.

Curățarea aparatului

1. Montați setul de acumulatori (consultați capitolul În-depărtarea setului de acumulatori).

2. Folositi o perie pentru a curăța lantul de resturile de material tăiat și murdărie.

3. Curățați carcasa și mânerele cu o lavetă moale și uscată.
4. Verificați funcționarea frânei de lanț după fiecare curățare (consultați capitolul Verificați funcționarea frânei de lanț).

Figura AA

Intervalele de întreținere

Înainte de fiecare punere în funcțiune

Înainte de fiecare punere în funcțiune, trebuie efectuate următoarele activități:

• Verificați nivelul uleiului pentru lanț, dacă este necesar, completați cu ulei pentru lanț (consultați capitolul Umplerea rezervorului de ulei pentru lanț).
• Verificați tensiunea lanțului (consultați capitolul Verificarea tensiunii lanțului).
• Verificați dacă lanțul este suficient de ascuțit, eventual înlocuiți lanțul (consultați capitolul înlocuirea lanțului și a șinei de ghidare).
• Verificați dacă aparatul prezintă deteriorări.
• Verificați dacă toate bolțurile, piulițele și șuruburile sunt strânse.
• Verificați funcționarea frânei de lant (consultați capitolul Verificați funcționarea frânei de lant).

La fiecare 5 de ore de functionare

- Verificați funcționarea frânei de lant la fiecare 5 ore de funcționare (consultați capitolul Verificați funcționarea frânei de lant).

Lucrări de întreținere

Verificați funcționarea frânei de lant

1. Porniți aparatul.
2. În timp ce aparatul funcționează, rotiți mâna pe mânerul din față, astfel încât apărătoarea mâinii/pârghia frânei de lant să fie împinsă în direcția șinei de ghidare cu spatele mâinii.
   Frâna de lant va fi fixată.
   Lanțul trebuie să se oprească.
3. Trageți apărătoarea măinii/pârghia frânei de lanț în direcția mânerului.
   Lantul trebuie să se desfacă.

Reglarea tensiunii Ianțului

1. Îndepărtați setul de accumulatori (vezi capitolul Îndepărtarea setului de accumulatori).
2. Slăbiti întinzătorul de lant.
3. Reglați tensiunea lantului cu inelul.
4. Verificați tensiunea lantului.
   Distanța dintre șina de ghidare și lanț trebuie să fie de ca. 5,5 mm.
5. Strângeti întinzătorul de lant.

Figura AB

Figura AC

Figura J

Înlocuirea lantului și a șinei de ghidare

⚠PRECAUTIE

Lant ascutit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu lanțul.

1. Îndepărtați setul de accumulatori (vezi capitolul Îndepărtarea setului de accumulatori).
2. Desfaceți întinzătorul de lant și îndepărtați carcasa.

Figura AD

1. Îndepărtați șina de ghidare cu dispozitivul de tensionare a lantului.

Figura AE

1. Pentru a înlocui şina de ghidare, scoateți dispozitivul de tensionare a lantului.

Figura AF

1. Eliminați lanțul vechi și, eventual, șina de ghidare în mod corespunzător.

2. Dacă este necesar, montați dispozitivul de tensionare a lantului pe noua șină de ghidare.

Figura AG

1. Asezați lantul nou pe şina de ghidare. Respectați direcția de rotație a lantului.

Figura C

1. Asezați lanțul în jurul pinionului de lanț și introducetișina de ghidare.

Figura D

1. Asezați carcasa și strângeți întinzătorul de lant. Figura E

2. Reglați tensiunea lantului (consultați capitolul Reglarea tensiunii lantului).

Remedierea defectiunilor

De cele mai multe ori, defectiunile au cauze simple, pe care le puteți remedia cu ajutorul următoarei liste de ansamblu. În caz de dubiu sau de defectiuni nemenționate, vă rugăm să vă adresați unității de service autorizate.

Odată cu timpul, capacitatea setului de accumulatori va scădea în ciuda îngrijirii adecvate, astfel încât nu va mai putea fi atinsă o durată de funcționare completă la starea de încărcare completă. Acest lucru nu reprezintă o defectiune.

Eroare Cauză Remediere
Aparatul nu pornește	Setul de accumulatori este gol.	Încărcați setul de accumulatori.
	Setul de accumulatori este defect.	Înlocuiți setul de accumulatori.
	Setul de accumulatori nu este introdus co-rect.	Împingeți setul de accumulatori în suport pâ nă când se înclichetează.
Aparatul se oprește în timpul funcționării	Accumulatorul este supraîncălzit	Opriți lucrul și așteptați până când temperatura accumulatorului revine la intervalul normal.
	Motorul este supraîncălzit	Întrerupeți lucrul și lăsați motorul să se ră-cească.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentati-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Date tehnice

Date privind puterea aparatului

Tensiune de lucru V 36
Viteza de ralanti a lantului	m/s	21
Volum rezervor de ulei pentru lant ml		190

Valori calculate conform EN 60745-1, EN 60745-2-13

Nivel de zgomot L_pA	dB(A)	91,2
Incertitudine K_pA	dB(A)	3,0
Nivel de putere acustică L_WA	dB(A)	102,2
Incertitudine K_WA	dB(A)	1,8
Valoare vibrații mână-braț la mâ- nerul de pe partea frontală	m/s ^2	3,6
Valoare vibrații mână-braț la mâ- nerul de pe partea posterioară	m/s ^2	4,9
Incertitudine K m/s	^2	1,5

Dimensiuni și greutăți

Lungime x Lățime x Înălțime

mm

834 x222 x235

Lungimea șinei de ghidare mm 356

Lungimea de tăiere mm	300
Pas lanț	in (mm)	0,375(9,525)

Greutate (fără set de acumulatori) kg 4,3

Sub rezerva modificărilor tehnice.

Valoarea vibrațiilor

⚠AVERTIZARE

Valoarea specificată a vibrațiilor a fost măsurată utilizând o metodă standard de testare și poate fi utilizată la compararea aparatelor.

Valoarea specificată a vibrațiilor poate fi utilizată la evaluarea preliminară a sarcinii.

În funcție de modul în care este utilizat aparatul, emisia de vibrații în timpul utilizării curente a aparatului poate să difere de valoarea totală specificată.

Aparate cu valoare a vibrației mână-braț de > 2,5 m/s² (vezi capitolul Date tehnice din Instructiunile de funcționare)

⚠️ PRECAUȚIE • Utilizarea continuă a aparatului timp de mai multe ore poate determina senzația de amorțeală. • Purtați mănuși călduroase pentru a vă proteja mâinile. • Faceți pauze de la lucru în mod regulat.

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Ferăstrău cu Ianț și acumulatori

Tip: 1.444-05x.x

Procedura aplicată de evaluare a conformității

2000/14/CE și modificat prin 2005/88/CE: Anexa V

Nivel de putere acustică dB(A)

Măsurat:102,2

Garantat:104

Organism notificat, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D - 90431 Nürnberg, Germania a efectuat examinarea CE de tip, numărul certificatului: BM XXXXXXXX 0001

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Însărcinat cu elaborarea documentației: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
