MANUAL DE UTILIZARE 7362 DA SKIL

Declaraţie de conformitate UE Şlefuitor cu vibraţii Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la:

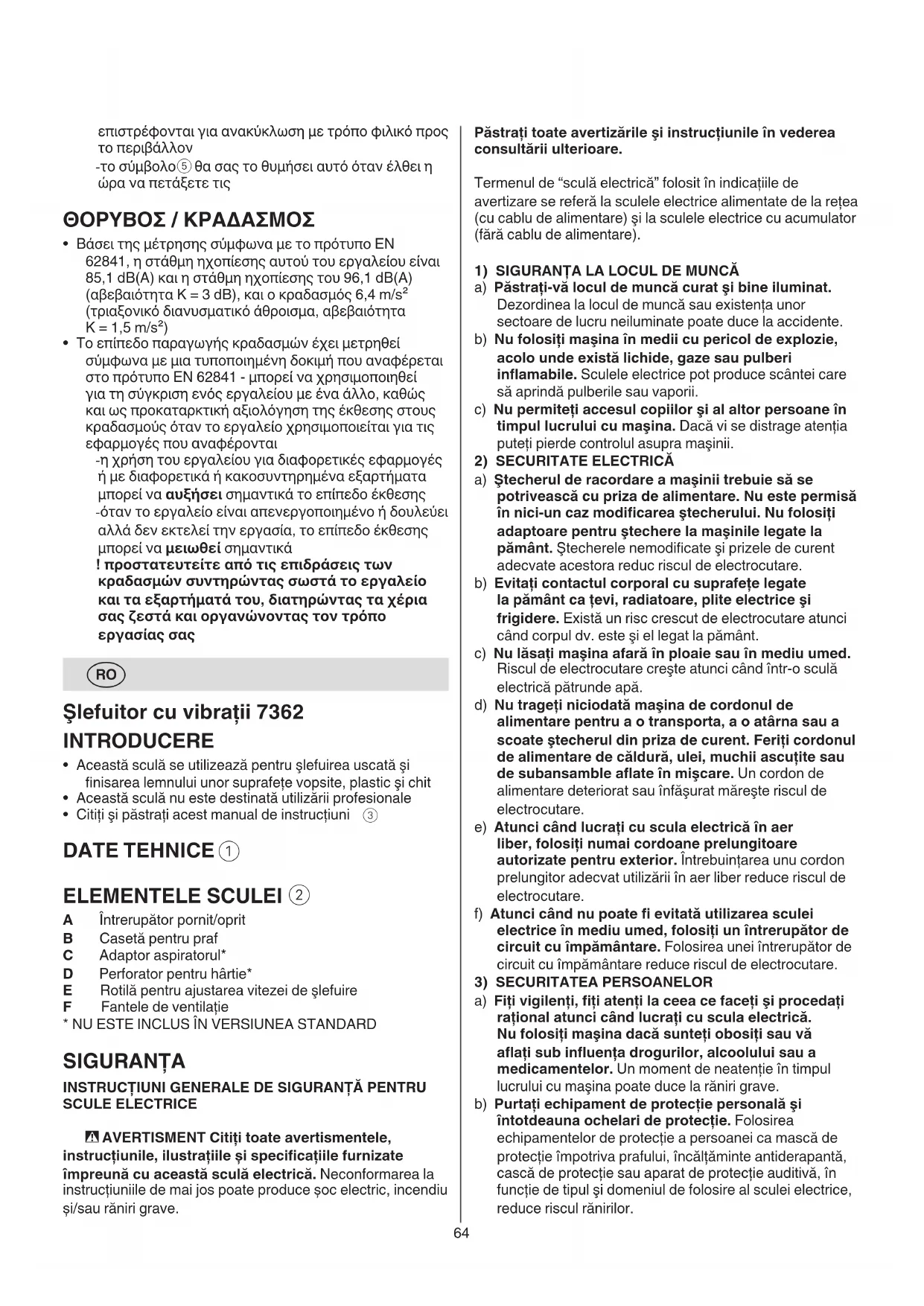

- μην κινείτε απότομα και μη γέρνετε το εργαλείο για64 Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modicarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodicate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, ţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aaţi sub inuenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον - το σύμβολο

Şlefuitor cu vibraţii 7362 INTRODUCERE

• Această sculă se utilizează pentru şlefuirea uscată şi nisarea lemnului unor suprafeţe vopsite, plastic şi chit

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni

A Întrerupător pornit/oprit B Casetă pentru praf C Adaptor aspiratorul* D Perforator pentru hârtie* E Rotilă pentru ajustarea vitezei de şlefuire F Fantele de ventilaţie

SCULE ELECTRICE - AVERTISMENT Citiţi toate avertismentele, instrucţiunile, ilustraţiile și specicaţiile furnizate împreună cu această sculă electrică. Neconformarea la instrucţiuniile de mai jos poate produce șoc electric, incendiu și/sau răniri grave.65 g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calicat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii.

• Această sculă nu trebuie să e folosit de persoane sub 16 ani

• Folosiţi cabluri de prelungire derulate complet, protejate/ izolate, cu o capacitate de 16 amperi

• Nu utilizaţi niciodată scula electrică atunci când cablul este deteriorat; acesta trebuie înlocuit cu un cablu special, disponibil prin intermediul organizaţiei de service.

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Anumite tipuri de praf sunt clasicate ca ind cancerigene (cum ar praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a cancerigen)

• În timpul şlefuirii de metale sunt împrăştiate scântei; nu folosiţi casetă pentru praf şi nu permiteţi prezenţa altor persoane sau a unor materiale inamabile în perimetrul de activitate

• Curăţaţi regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.

• Decuplaţi întotdeauna ştecherul de la sursa de alimentare înainte de a face o reglare sau o schimbare de accesoriu ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Nu continuaţi să folosiţi benzile de şlefuire uzate, rupte sau extrem de înbâcsite

• Vericaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identicare a sculei c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi xe. O cheie reglabilă sau xă, aată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot prinse de piesele aate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specicat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot conduse mai uşor.66 - conectaţi furtunul aspiratorului la adaptorul aspiratorului

• Control de viteza Pentru rezultate de şlefuire optimale a diferitelor materiale - cu ajutorul rotiţei E

puteţi alege viteza de şlefuire dorită - adaptaţi viteza la mărimea granulaţiei folosite - înainte de a începe lucrul stabiliţi viteza şi granulaţia optimă în urma efectuării unei probe pe materialul de rezervă

• Mânuirea şi dirijarea sculei

! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri - dirijaţi instrumentul paralel cu suprafata de prelucrat ! nu aplicaţi presiune prea mare asupra instrumentului; lăsaţi ca suprafaţa de slefuire să lucreze pentru dumneavoastră - nu înclinaţi instrumentul, pentru a evita semne nedorite de slefuire - menţineţi fantele de ventilaţie F

• Deplasaţi instrumentul cu mişcări rectilinii în direcţia nervurilor lemnului - pentru şlefuirea suprafeţelor de lemn neprelucrate - pentru nisarea extra nă

• Nu folosiţi niciodată aceeaşi benzii de şlefuit pentru lemn şi metal

• Granulaţia recomandată a foilor de şlefuire: - pentru îndepărtarea vopselei şi şlefuirea lemnului foarte brut utilizaţi granulaţii aspre (40, 60) - pentru şlefuirea lemnului brut sau neted utilizaţi granulaţii medii (80, 100, 120) - pentru netezirea lemnului şi a suprafeţelor cu vopsea veche, precum şi nisarea lemnului neprelucrat utilizaţi granulaţii ne (180, 240, 320)

• Utilizaţi diferite granulaţii când suprafaţa de prelucrat este brută: - începeţi slefuirea cu o granulatie aspră sau medie - nisaţi cu o granulatie nă

• Pentru mai multe informaţii, consultaţi www.skil.com

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de ventilaţie F

- înlăturaţi cu o perie praful rămas de la şlefuire ! deconectaţi de la priză înainte de a curăţa

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com)

• Trebuie să ţi conştienţi de faptul că deteriorarea datorată suprasarcinii sau utilizării incorecte a sculei vor excluse din garanţie (pentru condiţiile de garanţie SKIL consultaţi www.skil.com sau întrebaţi distribuitorul)

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Securizaţi piesa de lucru (o piesă de lucru xată cu clame sau într-o menghină este ţinută mult mai în siguranţă decât manual)

ÎN TIMPUL FUNCŢIONĂRII

• Când este utilizat, nivelul de zgomot poate depăşi 85 dB(A); este necesar să purtaţi echipament de protecţie pentru urechi

• Utilizaţi întotdeauna mănuşi de protecţie, ochelari de protecţie, îmbrăcăminte strânsă pe corp si articole de protecţie a părului (în caz de păr lung)

• Feriţi întotdeauna cordonul de părtile în mişcare ale sculei; orientati cordonul spre spate, la distanţă de sculă

• Nu atingeţi benzii mobilă de şlefuire

• În cazul unor defecţiuni electrice sau mecanice deconectaţi imediat instrumentul şi scoateţi şnurul din priză

• În cazul în care cordonul este deteriorat sau secţionat în timpul lucrului, nu atingeţi cordonul, dar deconectaţi imediat de la priză DUPĂ UTILIZARE

• Când puneţi instrumentul la o parte, deconectaţi motorul şi asiguraţi-vă că toate elementele mobile şi-au oprit complet mişcarea

Citiţi manual de instrucţiuni înainte de utilizare

Izolaţie dublă (nu este necesar r de împământare)

! deconectaţi priza ! aspiratorul de reziduu necesită folosirea benzilor perforate de şlefuire ! utilizaţi perforatorul pentru hârtie D pentru a găuri hârtia abrazivă şi a o adapta la găurile de aspirare a prafului

! perforaţiile de pe benzii de şlefuire trebuie să corespundă cu perforaţiile din stativul de şlefuire ! înlocuiţi la timp benzile de şlefuire uzate ! folosiţi întotdeauna suprafaţă de şlefuire a instrumentului acoperiţi în totalitate cu hârtie de şlefuire

• Întrerupător pornit/oprit - schimbaţi întrerupătorul instrumentului în poziţia conectat/deconectat prin apăsarea întrerupătorului A

înainte/înapoi ! înainte ca suprafata de slefuire să atingă piesa de prelucrat, va trebui să porniţi instrumentul ! înainte de oprirea scula, trebuie să o ridicaţi de pe piesa de prelucrat

• Aspirarea a prafului ! nu folosiţi casetă pentru praf/aspiratorul când slefuiţi metale Casetă pentru praf

- goliţi regulat casetă pentru praf B pentru realizarea unui randament optimal de aspirare a prafului - scoateţi caseta pentru praf B trăgând-o B în sens invers În cazul folosirii unui aspirator de praf - montaţi adaptorul pentru aspiratorul C aşa cum este ilustrat

• Nu aruncaţi sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul

vă va reaminti acest lucru

• Măsurate în conformitate cu EN 62841, nivelul de presiune sonoră a acestui instrument este 85,1 dB(A) și nivelul de zgomot 96,1 dB(A) (incertitudinea K = 3 dB) și vibraţia 6,4 m/s² (suma vectorială triaxială; incertitudinea K = 1,5 m/s²)

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnicativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnicativ nivelul de expunere ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru
