MANUAL DE UTILIZARE POWXG3026 PowerPlus

5.3 Folosirea și întreținerea mașinii ............................................................................ 8

6.2.1 Măsuri de siguranță împotriva reculului .................................................................. 10

8.10 Montarea lamei de ghidare și a lanțului .............................................................. 14

8.11 Verificarea tensionării și a reglării lanțului ......................................................... 15

8.16 Montarea / înlocuirea lamei tăietoare (Fig. 5A-F) ............................................... 16

8.17 Montarea / înlocuirea capului și apărătorii trimmerului (Fig. 6A-C) .................. 17

8.18 Fixarea hamului de transport (Fig. 7) .................................................................. 17

8.19 Reglarea înălțimii de tăiere .................................................................................. 17

8.20.5 Uleiul pentru motoare în doi timpi ........................................................................... 19

9.2.2 Tăierea ierbii cu ajutorul unei lame pentru iarbă ..................................................... 22

9.3 Desfășurarea în siguranță a activității ................................................................ 24

10.2 Curățarea ferăstrăului cu lanț .............................................................................. 24

10.3 Curățarea foarfecii electrice ................................................................................ 24

10.4 Curățarea accesoriilor trimmer și motocositoare .............................................. 24

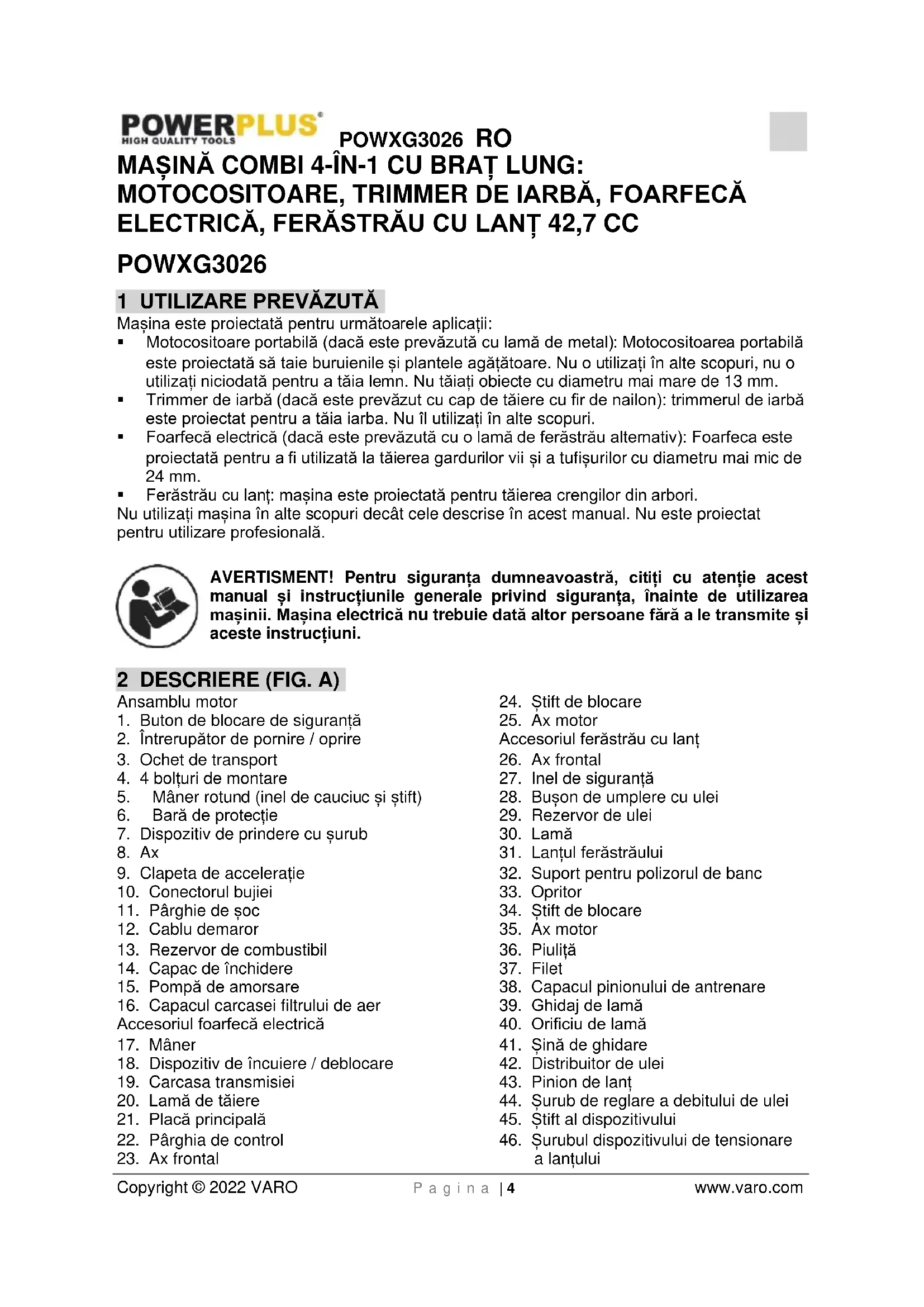

Mașina este proiectată pentru următoarele aplicații:

• Motocositoare portabilă (dacă este prevăzută cu lamă de metal): Motocositoarea portabilă este proiectată să taie buruienile și plantele agățătoare. Nu o utilizați în alte scopuri, nu o utilizați niciodată pentru a tăia lemn. Nu tăiați obiecte cu diametru mai mare de 13 mm.

• Trimmer de iarbă (dacă este prevăzut cu cap de tăiere cu fir de nailon): trimmerul de iarbă este proiectat pentru a tăia iarba. Nu îl utilizați în alte scopuri.

• Foarfecă electrică (dacă este prevăzută cu o lamă de ferăstrău alternativ): Foarfeca este proiectată pentru a fi utilizată la tăierea gardurilor vii și a tufișurilor cu diametru mai mic de 24 mm.

• Ferăstrău cu lanț: mașina este proiectată pentru tăierea crengilor din arbori. Nu utilizați mașina în alte scopuri decât cele descrise în acest manual. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea mașinii. Mașina electrică nu trebuie dată altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. A) Ansamblu motor

1. Buton de blocare de siguranță

2. Întrerupător de pornire / oprire

5. Mâner rotund (inel de cauciuc și știft)

6. Bară de protecție

7. Dispozitiv de prindere cu șurub

9. Clapeta de accelerație

10. Conectorul bujiei

14. Capac de închidere

15. Pompă de amorsare

16. Capacul carcasei filtrului de aer

Accesoriul foarfecă electrică

18. Dispozitiv de încuiere / deblocare

21. Placă principală

Accesoriul ferăstrău cu lanț

27. Inel de siguranță

31. Lanțul ferăstrăului

32. Suport pentru polizorul de banc

38. Capacul pinionului de antrenare

40. Orificiu de lamă

45. Știft al dispozitivului

46. Șurubul dispozitivului de tensionare

48. Apărătoare de lamă

55. Dispozitiv de prindere cu șurub

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă mașina, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt intacte în urma transportului.

• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare! 1 ansamblu motor 1 accesoriu foarfecă electrică 1 accesoriu ferăstrău cu lanț 1 accesoriu trimmer / motocositoare 1 accesoriu prelungitor 1 mâner și bară de protecție 1 trimmer și mosor 1 mosor 1 lamă de tăiere 1 ham de transport 1 apărătoare de lamă 1 apărătoare de lamă 1 recipient de amestecare 1 manual În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul! 4 SIMBOLURI În acest manual și/sau pe mașină se folosesc următoarele simboluri:

Avertisment! Citiți instrucțiunile înainte de a utiliza mașina!

Atenție! Risc de rănire cauzată de funcționarea lamelor!

Purtați mănuși de protecție!

Păstrați o distanță sigură!

Purtați încălțăminte de siguranță!

Feriți mașina de ploaie și umezeală!POWXG3026 RO Copyright © 2022 VARO P a g i n a | 6 www.varo.com

Purtați echipament de protecție pentru urechi!

Atenție! Filet pe stânga.

Purtați cască de protecție!

Atenție la obiectele proiectate!

Purtați ochelari de protecție!

Important, piese fierbinți. Păstrați o distanță sigură!

Atenție! Pericol de rănire din cauza rotirii lamei de tăiere! Feriți mâinile și picioarele!

Atenție - benzina este extrem de inflamabilă! Pericol de explozie! Nu deversați combustibilul!

Opriți mașina și deconectați bujia înainte de a efectua lucrări de întreținere!

Atenție! Pericol de sufocare!

4. Trageți de cablul

Atenție! Vapori CO otrăvitori! Nu utilizați mașina în spații închise!POWXG3026 RO Copyright © 2022 VARO P a g i n a | 7 www.varo.com

Trageți pârghia de șoc.

Avertisment! Nu utilizați discuri de ferăstrău pentru funcția de lamă de tăiere.

Adăugați puțin lubrifiant după fiecare 20 de ore de funcționare.

Raport de amestec: 40 de părți benzină la 1 parte ulei.

Trebuie menținută o distanță de 15 metri între mașină și persoanele din jur

Benzină: Ron 95 / RON 98.

Unealta de tăiere continuă să funcționeze după oprire (lama tăietoare / firul de tăiere).

Ulei pentru motoare în 2 timpi: ISO-L- EGD.

Sunt interzise focul, flacăra deschisă și fumatul!

Pericol de electrocutare fatală! Păstrați o distanță de minim 10 metri față de liniile electrice aeriene!

Atenție! Corpuri străine. În special în cazul tăierii deasupra capului. 5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND MAȘINILE Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la incendiu și/sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.

• Nu utilizați mașinile în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Mașinile produc scântei care pot aprinde praful sau gazele.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 8 www.varo.com

• Atunci când lucrați cu mașina, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul mașinii.

5.2 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu mașina. Nu folosiți o mașină atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu mașina poate duce la rănirea gravă.

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive folosite indiferent de condiții reduc rănirile.

• Evitați pornirea accidentală. Transportul mașinilor având degetul pe întrerupător favorizează accidentele.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni mașina. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a mașinii poate duce la rănire.

• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al mașinii în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.3 Folosirea și întreținerea mașinii

• Nu suprasolicitați mașina. Folosiți mașina conform destinației sale. Folosirea în mod corespunzător a mașinii va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

• Opriți complet mașina înainte de a efectua orice reglaje, de a schimba accesoriile sau de a depozita sculele. Astfel de măsuri de protecție a muncii reduc riscul de pornire accidentală a uneltei.

• Depozitați mașina oprită, departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu mașina. Mașinile sunt potențial periculoase dacă sunt folosite de persoane neinstruite.

• Întrețineți mașinile. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea mașinii. Dacă este deteriorată, reparați mașina înainte de a o utiliza. Multe accidente sunt cauzate de mașini prost întreținute.

• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, se blochează mai greu și sunt mai ușor de controlat.

• Utilizați mașina, accesoriile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestei mașini, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea mașinii pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

• Reparați mașina la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranța în funcționare a mașinii.

• Nu lucrați în locuri periculoase. Astfel de locuri sunt și cele cu pericol de explozie din cauza vaporilor de benzină, a scurgerilor de gaze sau a prafului exploziv.

• Nu lucrați în spații închise. Gazele de eșapament, fumul sau vaporii pot ajunge la concentrații periculoase.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 9 www.varo.com

• Protejați mașina. Această foarfecă NU ESTE REZISTENTĂ LA INTEMPERII și nu trebuie expusă la lumina solară, la temperaturi ridicate sau la condiții de umezeală sau umiditate ridicată.

• Nu fumați în timpul realimentării. Acest lucru este periculos întrucât combustibilul se poate aprinde și poate provoca o explozie.

• Aveți grijă să nu vărsați combustibilul. La realimentarea mașinii, verificați dacă ați oprit motorul. Nu vărsați combustibilul deoarece acesta se poate aprinde din cauza motorului fierbinte. Nu realimentați niciodată cu motorul pornit.

• Aveți grijă unde depozitați foarfeca de tuns gardul viu. Depozitați foarfeca într-un spațiu uscat, departe de lichide inflamabile.

• Păstrați distanța. Foarfeca de tuns gardul viu produce gaze de eșapament. Asigurați-vă că privitorii păstrează distanța de siguranță.

• Utilizați combustibil amestecat cu ulei. Amestecați 40 de părți combustibil fără plumb la 1 parte de ulei pentru motoare în doi timpi. În caz contrar, motorul se va supraîncălzi și va provoca deteriorarea foarfecii.

6.2 Ferăstrăul cu lanț

• NU utilizați ferăstrăul cu lanț cu o singură mână! Utilizarea cu o singură mână prezintă pericol de rănire gravă a operatorului, a ajutoarelor, a privitorilor sau a mai multora din aceste persoane. Ferăstrăul cu lanț este proiectat pentru utilizarea cu ambele mâini.

• NU utilizați ferăstrăul cu lanț dacă sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor.

• Utilizați încălțăminte de protecție, îmbrăcăminte bine ajustată, ochelari de protecție și dispozitive de protecție pentru ochi, urechi și cap.

• Procedați cu atenție la manipularea carburanților. Pentru a evita producerea de incendii, transportați ferăstrăul cu lanț la cel puțin 3 m de punctul de alimentare, înainte de pornirea motorului.

• NU permiteți apropierea altor persoane la pornirea ferăstrăului cu lanț sau în timpul tăierii cu ferăstrăul cu lanț. Nu permiteți accesul privitorilor și al animalelor în zona de lucru.

• NU începeți tăierea înainte de a asigura o zonă de lucru liberă, sprijin stabil pe picioare și o cale de retragere din apropierea arborelui doborât stabilită.

• Feriți toate părțile corpului de ferăstrăul cu lanț în timpul funcționării motorului.

• Înainte de pornirea motorului, verificați dacă ferăstrăul cu lanț nu atinge alte obiecte.

• Transportați ferăstrăul cu lanț cu motorul oprit, cu lama și lanțul înapoi și cu toba de eșapament la distanță de corp.

• NU utilizați ferăstrăul cu lanț dacă este deteriorat, reglat necorespunzător sau montat incomplet și fără o fixare corespunzătoare. Verificați dacă ferăstrăul cu lanț se oprește la eliberarea clapetei de accelerație.

• Opriți motorul înainte de a lăsa jos ferăstrăul cu lanț.

• Procedați cu atenție maximă la tăierea tufișurilor și puieților de dimensiuni mici, deoarece materialele subțiri pot fi antrenate de lamă și proiectate către dvs. sau vă pot dezechilibra.

• La tăierea crengilor tensionate, atenție la recul, pentru a evita lovirea în momentul eliberării tensiunii fibrelor lemnului.

• Mânerele trebuie să fie în permanență uscate, curate și fără ulei sau amestec de combustibil.

• Utilizați ferăstrăul cu lanț numai în zone bine ventilate.

• NU utilizați ferăstrăul cu lanț dacă nu ați fost instruit anume în acest sens.

• Orice intervenții la ferăstrăul cu lanț care nu sunt menționate în instrucțiunile privind siguranța și întreținerea din manualul de utilizare trebuie efectuate numai de personal competent de service pentru ferăstraie cu lanț.

• La transportarea ferăstrăului cu lanț, utilizați manșonul corespunzător pentru lamă.

• NU utilizați ferăstrăul cu lanț în apropierea lichidelor sau gazelor inflamabile, atât în interior cât și în interior. Pericol de explozie și / sau de incendiu.

• Nu alimentați rezervorul de combustibil sau de ulei și nu lubrifiați cu motorul în mers.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 10 www.varo.com

• UTILIZAȚI UNEALTA CORESPUNZĂTOARE: Tăiați doar lemn. Nu utilizați ferăstrăul cu lanț în alte scopuri decât cele prevăzute. De exemplu, nu utilizați ferăstrăul cu lanț la tăierea plasticului, zidăriei și a altor materiale decât cele de construcție.

• Cei care utilizează pentru prima oară un ferăstrău cu lanț trebuie să fie instruiți practic de un utilizator experimentat cu privire la utilizarea ferăstrăului cu lanț și a echipamentului de protecție.

• Nu încercați să țineți ferăstrăul cu lanț cu o singură mână. Forțele de reacție nu pot fi controlate și riscați să pierdeți controlul asupra ferăstrăului. Pericol de patinare sau recul al lamei și a lanțului pe creangă sau pe buștean.

• Nu utilizați ferăstrăul cu lanț în interior. Ferăstrăul cu lanț produce gaze de eșapament toxice, care pot fi incolore și inodore, imediat după pornirea motorului cu ardere internă. Utilizarea produsului poate produce praf, aerosoli și vapori cu conținut de substanțe care pot afecta reproducerea. Atenție la praful și aerosolii toxici (cum ar fi pulberea rezultată la tăiere sau aerosolii de ulei de la lubrifierea lanțului). Protejați-vă corespunzător.

• Purtați mănuși și feriți-vă mâinile de frig. Deoarece utilizarea prelungită a ferăstrăului cu lanț expune operatorul la vibrații, acesta se poate îmbolnăvi de sindrom Raynaud. Pentru a reduce riscul de sindrom Raynaud, purtați mănuși și feriți mâinile de frig. În cazul apariției oricărui simptom de sindrom Raynaud, prezentați-vă imediat la medic.

• Împingeți opritorul cu dinte al ferăstrăului cu lanț imediat în spatele porțiunii prevăzute ca balama și rotiți ferăstrăul cu lanț în jurul punctului respectiv. Opritorul cu dinte rulează pe trunchi.

• Utilizatorul poate înlocui numai lanțul, lama și bujia. Înlocuiți întotdeauna cu materiale corespunzătoare, conform specificațiilor din manual.

6.2.1 Măsuri de siguranță împotriva reculului

RECULUL se poate produce dacă VÂRFUL sau EXTREMITATEA lamei atinge orice obiect, sau dacă lemnul se strânge și prinde lanțul în tăietură. Contactul cu vârful poate produce uneori o reacție extrem de rapidă, aruncând lama în sus și înapoi către operator. BLOCAREA lanțului de-a lungul PĂRȚII INFERIOARE a lamei poate TRAGE ferăstrăul înainte, dinspre operator. BLOCAREA lanțului de-a lungul PĂRȚII SUPERIOARE a lamei poate ÎMPINGE rapid ferăstrăul înapoi către operator. Oricare din aceste reacții poate duce la scăparea de sub control a ferăstrăului, ceea ce poate provoca răni grave.

• O înțelegere elementară a reculului poate reduce sau elimina efectul de surpriză. Surpriza este una din cauzele accidentelor.

• În timpul funcționării ferăstrăului, țineți ferm ferăstrăul cu ambele mâini, cu mâna dreaptă pe mânerul posterior și mâna stângă pe mânerul anterior. Prindeți cu fermitate, cu degetele împrejurul mânerelor ferăstrăului cu lanț. Prinderea fermă ajută la reducerea reculului și la păstrarea controlului asupra ferăstrăului. Nu îi dați drumul.

• Verificați dacă nu există obstacole în zona în care tăiați. Nu permiteți contactul vârfului lamei cu trunchiuri, crengi sau orice alte obstacole de care s-ar putea lovi în timpul utilizării ferăstrăului.

• Tăiați la viteze ridicate ale motorului.

• Nu vă întindeți prea mult și nu tăiați deasupra nivelului umerilor.

• Urmați instrucțiunile producătorului pentru ascuțirea și întreținerea lanțului.

• Utilizați numai lame și lanțuri de schimb specificate de către producător sau echivalente.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 11 www.varo.com NOTĂ: Lanțurile cu recul redus sunt cele care se încadrează în performanțele de recul. AVERTISMENT: Reculul poate duce la scăparea de sub control periculoasă a ferăstrăului cu lanț și poate provoca răni grave sau mortale operatorului sau oricărei persoane aflate în apropiere. Fiți atent în permanență. Reculul de rotație sau de blocare sunt principalele pericole la utilizarea ferăstrăului cu lanț și cauza principală a majorității accidentelor. Atenție la:

• Reculul de rotație (Fig. 1a). A = traseul reculului B = zona efectului de recul

• Reacțiile de împingere (recul de blocare) și tragere (Fig. 1b). A = tragere B = obiecte solide C = împingere

6.3 Motocositoare portabilă

• LAMA POATE RECULA VIOLENT DIN MATERIALELE CARE NU POT FI TĂIATE - Lama poate provoca pierderea mâinilor sau picioarelor. Țineți la o distanță de 10 metri în toate direcțiile oamenii și animalele. Dacă lama intră în contact cu obiecte străine în timpul utilizării, opriți motorul și așteptați oprirea lamei. Verificați dacă lama este deteriorată. Aruncați lamele îndoite sau fisurate.

• LAMA PROIECTEAZĂ OBIECTELE - Pericol de orbire sau de rănire. Purtați echipament de protecție pentru ochi, față și picioare. Curățați zona de lucru de corpuri străine înainte de utilizarea lamei. Țineți la o distanță de 10 metri în toate direcțiile oamenii și animalele.

• LAMA SE DEPLASEAZĂ LATERAL LA ELIBERAREA ACCELERAȚIEI - Deplasarea laterală a lamei prezintă pericol de rănire pentru operator sau persoanele din jur. Înainte de intervențiile la lamă, opriți întotdeauna motorul și asigurați-vă că lama nu se mai mișcă în lateral.

• AVERTISMENT: NU UTILIZAȚI ALȚI CARBURANȚI decât cei recomandați în manual. Urmați întotdeauna instrucțiunile din capitolul Combustibil și lubrifiere din manual. Nu utilizați niciodată benzină neamestecată corespunzător cu lubrifiant pentru motoare în doi timpi. Pericol de defectare definitivă a motorului, care anulează garanția producătorului.

• NU UTILIZAȚI ALTE ACCESORII DE TĂIERE. Utilizați numai piese de schimb și accesorii proiectate special pentru optimizarea performanțelor și maximizarea siguranței exploatării produselor noastre. Nerespectarea acestei recomandări poate reduce performanțele și provoca accidente. Utilizați numai capul de tăiere cu fir care însoțește produsul. Nu utilizați alte accesorii de tăiere. Utilizarea altor accesorii anulează garanția producătorului și poate provoca accidente grave.

• Este interzisă utilizarea trimmerelor de către copii sau de către persoane neinstruite.

• Purtați pantofi sau ghete rezistente pentru protecția picioarelor.

• Purtați pantaloni lungi pentru protecția gambelor.

• Verificați mașina înainte de utilizare. Este interzisă utilizarea mașinilor defecte.

• În caz de defecțiune a mașinii, solicitați repararea într-un service autorizat.

• Nu utilizați mașina în prezența copiilor și / sau a animalelor.

• Utilizați mașina doar pe timp de zi sau cu iluminare corespunzătoare.

• Nu utilizați mașina fără apărătoare.

• Înainte de utilizarea mașinii, îndepărtați de pe suprafața de lucru bucățile de lemn, pietrele, sârmele și alte obstacole.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 12 www.varo.com

• Utilizați mașina doar în poziție verticală, cu firul de tăiere orientat către sol. Nu porniți mașina în alte poziții.

• Feriți mâinile și picioarele de firul de tăiere.

• Nu atingeți firul de tăiere.

• Opriți mașina și așteptați oprirea completă a firului de tăiere înainte de a pune jos mașina. Nu încercați să opriți firul de tăiere. Atenție! După oprirea mașinii, aceasta își continuă un anumit timp mișcarea de rotație.

• Utilizați doar tipul de fir de tăiere recomandat de producător. Nu utilizați fire de tăiere metalice sau fire de pescuit.

• După utilizare, depozitați întotdeauna mașina la loc sigur, unde copiii nu au acces.

• Nu tăiați obiecte dure. Acest lucru poate provoca rănirea sau poate avaria trimmerul.

• Nu utilizați trimmerul pentru a tăia iarba care nu este în contact cu solul, de exemplu, nu tăiați iarba de pe pereți sau de pe stânci etc. 7 AVERTISMENTE PRIVIND SIGURANȚA LA LUCRUL CU BENZINĂ AVERTISMENT: Acordați o atenție deosebită manipulării carburanților. Carburanții sunt inflamabili, iar vaporii acestora prezintă pericol de explozie. Trebuie respectate următoarele aspecte.

• Utilizați doar recipiente aprobate.

• Nu scoateți niciodată bușonul rezervorului și nu completați cu combustibil cu motorul în mers. Așteptați răcirea componentele eșapamentului înainte de realimentarea cu combustibil.

• Nu realimentați niciodată mașina cu combustibil în spații interioare.

• Nu depozitați mașina sau recipientele cu combustibil în locuri cu flăcări deschise, de exemplu în apropierea boilerelor.

• În caz de vărsare a combustibilului, nu încercați pornirea sursei de alimentare înainte de a îndepărta mașina din zona respectivă.

• După realimentare, puneți la loc și strângeți complet bușonul rezervorului de combustibil.

• Rezervorul trebuie golit numai în exterior.

8 ÎNAINTE DE UTILIZARE

AVERTISMENT! Nu utilizați mașina cu un echipament de siguranță defect. Echipamentul de siguranță al mașinii trebuie verificat și întreținut după cum se prezintă în acest capitol. Dacă mașina nu îndeplinește toate punctele de verificare, contactați agentul de service pentru reparație.

8.1 Blocarea accelerației

• Blocarea accelerației este destinată prevenirii acționării accidentale a accelerației. Când apăsați blocarea (1) (adică apucați mânerul), aceasta eliberează clapeta de accelerație (9). Când eliberați maneta comenzii de accelerație și blocarea accelerației, ambele revin în pozițiile originale. Această mișcare este controlată de două arcuri cu revenire independentă. Acest lucru înseamnă că clapeta de accelerație este blocată automat la setarea ralanti.

• Asigurați-vă că clapeta de accelerație este blocată la ralanti când este eliberată blocarea accelerației.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 13 www.varo.com

• Apăsați blocarea accelerației și asigurați-vă că revine la poziția originală când o eliberați.

• Verificați dacă clapeta de accelerație și blocarea accelerației se mișcă liber și dacă arcurile funcționează corect.

• Vezi instrucțiunile sub secțiunea Start. Porniți mașina și turați la maxim. Eliberați clapeta de accelerație și verificați dacă accesoriul de tăiere se oprește complet. Dacă accesoriul de tăiere se rotește cu clapeta de accelerație la ralanti, atunci trebuie verificat reglajul de ralanti al carburatorului.

8.2 Comutatorul motorului

Pentru a opri motorul, apăsați latura „O” a comutatorului motorului. Porniți motorul și asigurați-vă că motorul se oprește atunci când deplasați comutatorul motorului în poziția de oprire.

8.3 Toba de eșapament

Toba de eșapament este proiectată să mențină zgomotul la un nivel minim și să direcționeze gazele de eșapament departe de utilizator. Nu utilizați niciodată o mașină care are toba de eșapament defectă. Verificați cu regularitate dacă toba de eșapament este montată în siguranță la mașină. Partea interioară a tobei de eșapament conține substanțe chimice care ar putea fi cancerigene. Dacă toba de eșapament este deteriorată, evitați contactul cu aceste elemente. Rețineți: gazele de eșapament provenite de la motor sunt fierbinți și ar putea conține scântei ce pot declanșa un incendiu. Nu porniți niciodată mașina în spații interioare sau lângă materiale inflamabile!

8.4 Montarea mânerului rotund (Fig. 2)

• Începeți prin fixarea inelului de cauciuc (5a) pe ax (8).

• Fixați bara de protecție (6) pe inelul de cauciuc (5a) din partea de jos.

• Știftul (5b) al barei de protecție (6) trebuie împins într-unul dintre cele două orificii ale axului (8), pentru a se bloca în poziție.

• Apăsați mânerul rotund (5) pe inelul de cauciuc (5a) cu care a fost livrat axul (8).

• Introduceți prin partea de sus cele 4 bolțuri de montare, prin mânerul rotund (5) și fixați-le pe bara de protecție (6), utilizând cele 4 piulițe.

• Strângeți șuruburile.

8.5 Dispozitivul de eliberare rapidă (Fig. 3)

Lângă inelul de suspensie se află montat un dispozitiv de eliberare rapidă, ușor accesibil, ca măsură de precauție în cazul declanșării unui incendiu la motor, sau în oricare altă situație care necesită depărtarea rapidă a operatorului de mașină.

8.6 Reglarea hamului

AVERTISMENT! Când utilizați mașina, aceasta trebuie întotdeauna agățată într-un mod sigur de ham. În caz contrar, nu veți putea controla în siguranță dispozitivul de tăiere pentru tufișuri, ceea ce ar putea avea ca urmare rănirea dvs. sau a altor persoane. Nu folosiți hamuri la care eliberarea rapidă nu funcționează corespunzător. Puneți hamul. Agățați mașina pe cârligul de susținere a hamului. Reglați lungimea hamului astfel încât cârligul de susținere să fie aproximativ paralel cu șoldul dvs. drept.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 14 www.varo.com

8.7 Asamblarea foarfecii electrice (Fig. 4)

• Începeți prin desfacerea dispozitivului de prindere cu șurub (7) amplasat pe axul (8) al ansamblului motorului.

• Împingeți complet știftul pe axul frontal (23) al foarfecii electrice, în canelura de pe axul ansamblului motor (8). După introducerea corespunzătoare, linia roșie trebuie să corespundă cu cea de pe axul ansamblului motor.

• Strângeți dispozitivul de prindere cu șurub (7). Notă: montarea lanțului ferăstrăului / trimmerului / motocositorii / accesoriului prelungitor se face în aceeași succesiune

8.8 Demontarea foarfecii electrice

Desfaceți dispozitivul de prindere cu șurub (7) și extrageți axul frontal (23) de pe axul (8) ansamblului motor al foarfecii electrice. Notă: demontarea lanțului ferăstrăului / trimmerului / motocositorii / accesoriului prelungitor se face în aceeași succesiune.

8.9 Pivotarea foarfecii electrice

• Desfaceți dispozitivul de blocare/deblocare.

• Apăsați pârghia de control și pivotați foarfeca în poziția dorită.

• Lăsați pârghia de control să se fixeze în adâncitura din placa principală.

8.10 Montarea lamei de ghidare și a lanțului

Avertisment! Purtați mănuși de protecție! Există pericolul de rănire din cauza dinților de tăiere ascuțiți! Notă: aveți mare grijă la direcția de funcționare a lanțului ferăstrăului (31) pe lamă (30) și la placa principală. În funcție de uzură, lama (30) poate fi inversată.

• Desfaceți piulița (36) utilizând cheia fixă cu capăt deschis.

• Demontați capacul pinionului de antrenare (38).

• Întindeți lanțul ferăstrăului (31) peste lamă (30), începând de la vârf.

• Acum potriviți lama (30) și lanțul ferăstrăului (31).

• Întindeți șina de ghidare (41) peste ghidajul de lamă (39) și simultan introduceți știftul întinzătorului de lanț (45) în orificiul lamei (40). În același timp, întindeți lanțul ferăstrăului (31) peste pinionul de antrenare a lanțului (43).

• Acum puteți strânge lanțul ferăstrăului (31) rotind șurubul dispozitivului de tensionare a lanțului (46) în sens orar.

• Înlocuiți capacul pinionului de antrenare (38) și strângeți ușor piulița (36).POWXG3026 RO Copyright © 2022 VARO P a g i n a | 15 www.varo.com

8.11 Verificarea tensionării și a reglării lanțului

Notă: dacă lanțul este greu de rotit în jurul lamei sau dacă se blochează, cauza este întinderea excesivă. În acest caz, sunt necesare următoarele reglaje fine: Slăbiți piulițele de fixare a lamei până când pot fi rotite cu mâna. Slăbiți tensionarea rotind ușor șurubul de reglare a lamei în sens invers acelor de ceasornic. Deplasați lanțul pe bară înainte și înapoi. Continuați reglarea până când lanțul se rotește liber, dar este întins bine pe lamă. Întindeți mai tare rotind șurubul de reglare a lamei în sensul acelor de ceasornic. Când lanțul este întins corespunzător, țineți vârful lamei în sus și strângeți complet cele două piulițe de fixare a lamei. Atenție: lanțurile noi se întind și necesită reglare chiar și numai după 5 tăieri. Este normal pentru un lanț nou, iar intervalul dintre reglările ulterioare va crește rapid. Atenție: dacă lanțul este prea slăbit sau prea întins, pinionul, lama, lanțul și lagărele angrenajului se vor uza mai rapid.

Pentru a împiedica pătrunderea murdăriei în rezervor (29), curățați bușonul rezervorului de ulei (28) înainte de a-l deschide. Verificați conținutul rezervorului de ulei (29) în timpul tăierii cu ajutorul indicatorului de nivel al uleiului. Strângeți complet bușonul rezervorului de ulei (28) și ștergeți orice scurgeri.

8.12.2 Lubrifierea lanțului

Pentru a evita uzura excesivă, lanțul și lama trebuie lubrifiate uniform în timpul funcționării. Lubrifierea este automată. Nu lucrați fără lubrifierea lanțului. În caz că lanțul nu este lubrifiat, întreg echipamentul de tăiere se va deteriora rapid. De aceea, este importantă verificarea lubrifierii lanțului și a indicatorului de nivel al uleiului la fiecare utilizare. Nu utilizați ferăstrăul dacă nivelul uleiului este sub marcajul „Min.”. − Min.: Când un strat de ulei de aproximativ 5 mm este vizibil la marginea inferioară a indicatorului de nivel al uleiului, completați nivelul uleiului. − Max.: Completați cu ulei până când fereastra este acoperită în întregime.

8.12.3 Verificarea lubrifierii automate

Înainte de începerea lucrului, verificați lubrifierea automată a lanțului și indicatorul de nivel al uleiului. Porniți ferăstrăul cu lanț și țineți-l ridicat de la sol. Evitați contactul ferăstrăului cu lanț cu solul. Din motive de siguranță, păstrați o distanță de cel puțin 20 cm. În caz că se observă pete de ulei tot mai mari, sistemul de lubrifiere a lanțului funcționează corespunzător. Dacă nu se observă nicio pată de ulei, încercați să curățați orificiul de ieșire pentru ulei, orificiul de tensionare a părții superioare a lanțului și conducta de ulei, sau adresați-vă Serviciului clienți.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 16 www.varo.com

8.13 Ascuțirea lanțului

Lanțul poate fi ascuțit rapid și corect de către distribuitorii specializați, de la care se poate obține și echipament pentru ascuțirea lanțului, pentru a putea ascuți lanțul chiar dumneavoastră. Urmați instrucțiunile de utilizare corespunzătoare. Întrețineți uneltele. Mențineți uneltele ascuțite și curate, pentru a putea lucra în condiții bune și în siguranță. Respectați reglementările privind întreținerea și instrucțiunile pentru înlocuirea uneltelor.

8.14 Montarea accesoriului prelungitor

Atenție! Nu utilizați accesoriul prelungitor / axul (54) împreună cu lama tăietoare / mosorul! Notă: utilizați accesoriul prelungitor / axul (54) pentru efectuarea de lucrări la mare înălțime.

• Montați accesoriul prelungitor / axul (54) între ansamblul motorului și foarfeca electrică / ferăstrăul cu lanț. Montajul se realizează în același mod cu cel al accesoriilor descrise anterior.

8.15 Montarea / demontarea apărătorii

Avertisment! Apărătoarea (48) trebuie montată dacă se lucrează cu lama tăietoare (49). Apărătoarea (48) este poziționată sub panoul metalic al axului (51). Apărătoarea (48) este montată acum la axul frontal (51) cu ajutorul celor două șuruburi (47). În acest scop se utilizează cheia hexagonală. Echipament de tăiere Echipament de protecție Apărătoare de lamă tăietoare (49) Apărătoare (48) Trimmer (50) Apărătoare (48) + apărătoare pentru firul de tăiere Avertisment! Nu utilizați alt echipament de tăiere în afara celui furnizat împreună cu produsul. Utilizarea oricărui alt echipament de tăiere sau echipament de protecție este considerată necorespunzătoare și implică un pericol semnificativ de accidente.

8.16 Montarea / înlocuirea lamei tăietoare (Fig. 5A-F)

• Scoateți din extensia apărătorii din apărătoarea accesoriului de tăiere. ATENȚIE! Asigurați-vă că extensia lamei este demontată.

• Montați placa superioară de prindere pe axul de ieșire.

• Rotiți axul lamei până când unul dintre orificiile de pe plăcuța superioară de prindere se suprapune cu orificiul corespunzător din apărătoare de sus a accesoriului de tăiere.

• Introduceți știftul de blocare în orificiul pentru a bloca axul.

• Așezați lama, placa de prindere inferioară și apărătoarea de jos a accesoriului de tăiere pe axul de ieșire.

• Fixați piulița. Piulița trebuie strânsă la un cuplu de 35-50 Nm. Utilizați cheia de piulițe din trusa de scule. Țineți axul cheii cât mai aproape de apărătoarea lamei. Pentru a strânge piulița, rotiți cheia în direcția opusă direcției de rotire (Atenție! Filet pe mâna stângă).

• Trageți afară știftul de blocare după terminarea procesului de montare.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 17 www.varo.com

8.17 Montarea / înlocuirea capului și apărătorii trimmerului (Fig. 6A-C)

• Prindeți în cârlig apărătoarea trimmerului pe apărătoarea accesoriului de tăiere.

• Montați placa superioară de prindere pe axul de ieșire.

• Rotiți axul lamei până când unul dintre orificiile de pe plăcuța superioară de prindere se suprapune cu orificiul corespunzător din apărătoarea de sus a accesoriului de tăiere.

• Introduceți știftul de blocare în orificiul pentru a bloca axul.

• Înșurubați capul trimmerului în direcția opusă direcției de rotație.

• Pentru a demonta, urmați instrucțiunile, efectuând operațiunile în ordine inversă.

8.18 Fixarea hamului de transport (Fig. 7)

Notă: puteți efectua următoarele reglaje pentru a lucra fără să obosiți. Reglajele pot varia în funcție de dimensiunea corpului dvs. Înainte de a începe să lucrați, reglați hamul de transport pentru a-l adapta la dimensiunea corpului dvs. Echilibrați mașina pe care s-a montat unealta tăietoare astfel încât unealta tăietoare să balanseze puțin deasupra solului, fără a fi necesar să deplasați mașina cu mâinile.

• Puneți hamul și închideți cataramele fixându-le la locul loc cu un clic. (Fig. 7a)

• Puneți cureaua și poziționați central hamul pe corp, apoi reglați în funcție de partea de sus a corpului. (Fig. 7B)

• Pentru a strânge cele două curele de umăr, trageți de ele. (Fig. 7C)

• Pentru a asigura poziționarea corespunzătoare a mașinii pe ham, trageți de curea. (Fig. 7D)

• Prindeți carabiniera (Fig. 7E-G) și asigurați-o cu cureaua roșie de pe mecanismul de deblocare rapidă.

• Acum luați mașina și suspendați-o astfel încât ochetul de transport (3) să se fixeze cu un clic în carabinieră. (Fig. 7H) Ochetul de transport (3) poate fi mutat și prin slăbirea șurubului și glisarea acestuia pentru a se obține o orientare optimă a mașinii.

8.19 Reglarea înălțimii de tăiere

• Puneți hamul de transport și fixați mașina.

• Utilizați diversele curele de pe ham pentru a-l regla în poziția optimă de lucru și de tăiere.

• Efectuați câteva mișcări circulare fără să porniți motorul, pentru a descoperi lungimea ideală a curelei de umăr. (Fig. 8A)

• Hamul de transport este prevăzut cu mecanism de deblocare rapidă. Trageți de cureaua roșie dacă trebuie să deblocați rapid mașina. (Fig. 9) Atenție: Utilizați întotdeauna hamul de transport atunci când lucrați cu mașina. Puneți hamul de transport imediat după ce ați pornit motorul și funcționează la ralanti. Opriți motorul înainte de scoaterea hamului de transport.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 18 www.varo.com

8.20 Manipularea combustibilului

8.20.1 Siguranța combustibilului

Nu porniți niciodată mașina:

• Dacă ați vărsat combustibil pe ea. Ștergeți scurgerile și lăsați să se evaporeze combustibilul rămas.

• Dacă ați scăpat combustibil pe dvs. sau pe haine, schimbați hainele. Spălați orice parte a corpului care a intrat în contact cu combustibilul. Utilizați apă și săpun.

• Dacă mașina prezintă scurgeri de combustibil. Verificați cu regularitate dacă există scurgeri la bușonul de combustibil și la conductele de combustibil.

8.20.2 Transportul și depozitarea

• Depozitați și transportați mașina și combustibilul astfel încât să nu existe risc de scurgeri sau vapori care să intre în contact cu scântei sau cu flăcări deschise, de exemplu, de la mașini electrice, motoare electrice, relee / comutatoare electrice sau boilere.

• La depozitarea și transportarea combustibilului, utilizați întotdeauna recipiente aprobate, destinate acestui scop.

• La depozitarea mașinii pe perioade lungi, rezervorul de combustibil trebuie golit. Contactați benzinăria locală pentru a afla unde să eliminați excesul de combustibil.

• Asigurați-vă că mașina este curățată și că se efectuează un service complet înainte de depozitarea pe termen lung.

• Apărătoarea de transport trebuie montată la accesoriul de tăiere atunci când mașina este transportată sau depozitată.

• Asigurați mașina în timpul transportului.

• Pentru a preveni pornirea neintenționată a motorului, capacul bujiei trebuie demontat în timpul depozitării pe termen lung dacă mașina nu este supravegheată îndeaproape sau atunci când se iau toate măsurile de service. Atenție la manipularea combustibilului. Fiți conștient de riscul de incendiu, explozie și inhalare de gaze.

8.20.3 Combustibilul

Mașina este echipată cu un motor în doi timpi și trebuie utilizat mereu cu un amestec de benzină și ulei pentru motoare în doi timpi. Este important să se măsoare corect cantitatea de ulei care va fi amestecată pentru a vă asigura că obțineți amestecul corect. Când amestecați cantități mici de combustibil, chiar și cele mai mici impurități pot afecta dramatic raportul amestecului. Combustibilul și vaporii de combustibil sunt puternic inflamabili și pot cauza rănirea gravă dacă sunt inhalați sau intră în contact cu pielea. Din această cauză, fiți prudenți la manipularea combustibilului și asigurați-vă că ventilarea este corespunzătoare.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 19 www.varo.com

Utilizați întotdeauna un amestec de benzină / ulei de calitate cu cifră octanică minimă 95 (RON). Utilizați benzină cu emisii scăzute, cunoscută sub numele de benzină alchilată, dacă este disponibilă. Cea mai mică cifră octanică recomandată este 95 (RON). Dacă folosiți motorul cu o cifră octanică mai mică de 95, poate apărea așa numita detonație. Acest lucru provoacă creșterea temperaturii motorului, ceea ce poate avea ca urmare deteriorarea gravă a motorului. Când se lucrează la rotații continue mari, se recomandă o cifră octanică mai mare.

8.20.5 Uleiul pentru motoare în doi timpi

Pentru cele mai bune rezultate și performanță, utilizați ulei pentru motoare în doi timpi, special conceput pentru motoarele noastre în doi timpi răcite cu aer. Nu utilizați niciodată ulei pentru motoare în doi timpi destinat motoarelor cu răcire cu apă, numit uneori ulei pentru motoare outboard (TCW nominal). Nu utilizați ulei destinat motoarelor în patru timpi. Un ulei de calitate necorespunzătoare și / sau un amestec prea mare de ulei / combustibil poate compromite funcționarea și poate scădea durata de viață a convertizoarelor catalitice.

• Amestecați întotdeauna benzina și uleiul într-un recipient curat, special pentru combustibil.

• Începeți mereu prin a umple jumătate din cantitatea de benzină care se va utiliza. Apoi adăugați întreaga cantitate de ulei. Amestecați (agitați) amestecul de combustibil. Adăugați cantitatea rămasă de benzină.

• Amestecați (agitați) amestecul de combustibil înainte de a umple rezervorul de combustibil al mașinii.

• Nu amestecați mai mult de o dată cantitatea necesară pe lună.

• Dacă nu folosiți mașina o perioadă, rezervorul de combustibil trebuie golit și curățat.

8.20.7 Alimentarea cu combustibil

Luarea măsurilor de precauție va reduce riscul de incendiu:

• Nu fumați și nu așezați obiecte fierbinți lângă combustibil.

• Întotdeauna opriți motorul înainte de a realimenta.

• Întotdeauna opriți motorul și lăsați-l să se răcească timp de câteva minute înainte de a realimenta.

• La realimentare, deschideți încet bușonul de combustibil pentru a elibera ușor excesul de presiune.

• Strângeți cu atenție bușonul de combustibil după realimentare.

• Întotdeauna deplasați mașina din zona de realimentare înainte de a o porni.

• Folosiți întotdeauna un recipient de combustibil cu o supapă anti-scurgere.

• Curățați zona don jurul bușonului de combustibil. Contaminarea rezervorului poate cauza probleme la funcționare. Benzină, litru Ulei pentru motoare în doi timpi, mililitru 2,5% (1:40)

• Asigurați-vă că ați amestecat bine combustibilul agitând recipientul înainte de a umple rezervorul. 9 UTILIZAREA Atenție! Acordați atenție reglementărilor prevăzute de legislația privind protecția împotriva poluării fonice. Înainte de a porni mașina, verificați permanent dacă:

• Sistemul de alimentare cu combustibil nu prezintă scurgeri.

• Echipamentul de protecție și echipamentul de tăiere este complet și perfectă stare de funcționare.

• Toate racordurile cu șurub sunt strânse ferm.

• Toate piesele în mișcare se pot deplasa uniform și liber.

9.1 Utilizarea mașinii

9.1.1 Verificarea și pornirea

• Nu utilizați mașina fără o apărătoare sau cu apărătoare defectă.

• Toate capacele trebuie montate corect și în perfectă stare, înainte de pornirea mașinii.

• Verificați lama pentru a vă asigura că nu s-au format crăpături în partea de jos a dinților sau la orificiul central. Cel mai frecvent motiv pentru care se formează crăpăturile este acela că s-au format colțuri ascuțite în partea de jos a dinților în timpul ascuțirii sau că s-a utilizat o lamă cu dinți tociți. Eliminați lama dacă descoperiți crăpături.

• Verificați dacă flanșa de suport nu este crăpată din cauza oboselii materialului sau din cauza strângerii excesive. Eliminați flanșa de suport dacă este crăpată.

• Verificați dacă apărătoarea lamei nu este deteriorată sau crăpată. Înlocuiți apărătoarea lamei dacă este expusă la impact sau este crăpată.

• Verificați dacă nu sunt deteriorate sau crăpate capul trimmerului și apărătoarea trimmerului. Înlocuiți capul trimmerului sau apărătoarea trimmerului dacă au fost expuse la impact sau sunt crăpate.

9.1.2 Pornirea și oprirea

Capacul și axul complet al cuplajului trebuie montate înainte de pornirea mașinii. În caz contrar cuplajul se poate slăbi și poate provoca rănirea. Întotdeauna deplasați mașina din zona de realimentare înainte de a o porni. Așezați mașina pe o suprafață plană. Asigurați-vă că accesoriul de tăiere nu poate intra în contact cu un alt obiect. Asigurați-vă că nu există în zona de lucru persoane neautorizate. În caz contrar există riscul de rănire gravă. Distanța de siguranță este de 15 metri.

9.1.2.1 Pornirea la rece:

O pornire la rece a motorului înseamnă pornirea acestuia la minim 5 minute de la momentul când a fost oprit sau după realimentare.

• Pornirea: Aprinderea: Apăsați partea „I” de pe comutatorul motorului.

• Butonul demarorului: Apăsați de 6 ori butonul demarorului.

• Șocul: Aduceți butonul de șoc în poziția șoc . Pârghia de șoc se va elibera automat la apăsarea clapetei de accelerație.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 21 www.varo.com

• Mențineți pe sol corpul mașinii folosind mâna stângă (AVERTISMENT! Nu cu piciorul!). Țineți mânerul demaror, trageți ușor cordonul cu mâna dreaptă până când simțiți o ușoară rezistență (clichetele demarorului se prind), acum trageți rapid și puternic de cordon. Nu înfășurați cordonul demarorului în jurul mâinii. Repetați tragerea cordonului până la pornirea motorului.

• Repetați tragerea cordonului până la pornirea motorului. La pornirea motorului, lăsați motorul să se încălzească cu blocarea accelerației cuplată.

• Imediat după ce începe să funcționeze motorul, apăsați mai întâi butonul de blocare de siguranță (1), apoi clapeta de accelerație (9) pentru a dezactiva șocul și pentru a activa echipamentul de tăiere cuplat. Atunci când motorul funcționează la turație de mers în gol, cu clapeta de accelerație eliberată, echipamentul de tăiere cuplat trebuie să rămână în poziție fixă. Nu trageți cordonul demarorului (12) complet afară și nu lăsați mânerul demaror când cordonul este complet întins. Puteți deteriora mașina. Nu puneți nicio parte a corpului în zona marcată. Contactul poate avea ca urmare arsuri de piele sau electrocutarea dacă a fost deteriorat capacul bujiei. Utilizați mereu mănuși. Nu folosiți mașina cu capacul bujiei avariat. IMPORTANT Dacă cablul demarorului este tras de mai multe ori cu șocul pornit, puteți îneca motorul și pornirea va fi dificilă. Dacă înecați motorul, repetați procedura de pornire la cald de câteva ori pentru a elimina excesul de combustibil.

9.1.2.2 Pornirea la cald

Pentru a porni la cald motorul imediat după ce a fost oprit, urmați pașii 1-4 ai procedurii de mai sus. Pârghia de șoc (11) nu trebuie utilizată pentru pornirea unui motor cald.

Opriți motorul oprind aprinderea (întrerupător de pornire / oprire (2)).

9.2 Instrucțiuni generale de lucru

IMPORTANT! Capitolul descrie precauțiile de siguranță de bază pentru lucrul cu dispozitivele de tăiere pentru arbuști și trimmere. Dacă vă confruntați cu o situație în care nu sunteți sigur cum să procedați, cereți sfatul unui expert. Contactați dealerul sau atelierul de service. Evitați orice utilizare despre care considerați că vă depășește capacitatea. Trebuie să înțelegeți diferența între curățarea pădurii, tunderea ierbii și tăiere înainte de utilizare.

9.2.1 Tehnici de lucru de bază

Întotdeauna încetiniți motorul la ralanti înainte de fiecare operațiune de lucru. Perioadele lungi la accelerație maximă fără sarcină pe motor pot duce la deteriorarea gravă a motorului. Unele crengi sau iarba se prind între apărătoare și accesoriul de tăiere. Opriți întotdeauna motorul înainte de curățare.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 22 www.varo.com Mașinile prevăzute cu lame pentru iarbă pot fi proiectate violent pe o parte când lama intră în contact cu un obiect fix. Se numește reculul lamei. Reculul lamei poate fi suficient de violent pentru a cauza proiectarea mașinii și/sau a operatorului în orice direcție și, posibil, pierderea controlului asupra mașinii. Reculul lamei poate apărea fără avertisment dacă mașina se blochează prin agățare, calează sau se înțepenește. Cel mai adesea reculul lamei intervine atunci când se lucrează în zone în care materialul supus tăierii este dificil de observat. Evitați tăierea cu zona lamei aflată între pozițiile ora 12 și ora 3. Din cauza turației lamei, reculul lamei poate apărea dacă încercați să tăiați tije groase cu această parte a lamei.

9.2.2 Tăierea ierbii cu ajutorul unei lame pentru iarbă

Lamele pentru iarbă și dispozitivele de tăiere a ierbii nu trebuie utilizate la tăierea tulpinilor lemnoase. O lamă pentru iarbă se folosește pentru toate tipurile de iarbă bogată sau înaltă. Iarba se taie cu o mișcare de balansare laterală, în care mișcarea de la dreapta la stânga este mișcarea de tăiere, iar mișcarea de revenire este de la stânga la dreapta. Lăsați partea din stânga a lamei (dintre pozițiile ora 8 și ora 12) să efectueze tăierea. Dacă lama este înclinată spre stânga atunci când se taie iarba, iarba se va strânge într-o linie, care face mai ușoară strângerea ei, de ex. prin greblare. Încercați să lucrați ritmic. Mențineți-vă bine echilibrul pe picioare, ținându-le departe de lamă. Deplasați-vă înainte după cursa de retur și mențineți-vă din nou bine echilibrul. Lăsați cupa de susținere să se sprijine ușor pe sol. Se folosește pentru protejarea lamei de lovirea de sol. Reduceți riscul de strângere a materialului în jurul lamei respectând următoarele instrucțiuni.

• Lucrați întotdeauna la accelerație completă.

• La cursa de retur, evitați materialul tăiat anterior. Opriți motorul, desfaceți din cleme hamul și așezați mașina pe sol înainte de a începe să strângeți materialul tăiat.

9.2.2.1 Prevenirea reculului

Atunci când lucrați cu lama tăietoare există pericolul de recul în cazul în care lama lovește obstacolele solide (trunchiuri de arbori, crengi, cioturi de copaci, pietre sau obiecte similare). Acest lucru poate face ca unealta tăietoare să fie catapultată înapoi, în direcția inversă de rotație. Ceea ce poate provoca pierderea controlului mașina. Nu utilizați lama tăietoare lângă garduri, stâlpi metalici, borne de kilometraj sau fundații. Pentru a tăia arbuști rari, poziționați mașina. (Fig. 10)

Țineți capul trimmerului înclinat chiar deasupra solului. Capătul firului este cel care lucrează. Lăsați firul să lucreze în voie. Nu apăsați firul pe zona care trebuie tunsă. Firul poate îndepărta cu ușurință iarba și buruienile care cresc de-a lungul zidurilor, gardurilor, copacilor și bordurilor. Cu toate acestea, poate deteriora scoarța sensibilă a copacilor și arbuștilor și poate deteriora stâlpii de împrejmuire. Reduceți riscul deteriorării plantelor prin scurtarea firului la 10 – 12 cm și prin reducerea turației motorului.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 23 www.varo.com

9.2.3.2 Curățarea (Fig.12)

Tehnica de curățare îndepărtează vegetația nedorită. Țineți capul trimmerului chiar deasupra solului și înclinați-l. Lăsați capătul firului să lovească solul în preajma copacilor, a stâlpilor, statuilor și obiectelor similare. ATENȚIE! Această tehnică sporește uzura firului. Firul se uzează mai repede și trebuie alimentat mai des atunci când se lucrează pe pietre, cărămidă, beton, incinte de metal, etc. decât dacă intră în contact cu arbori și incinte din lemn. La tundere și curățare, trebuie să utilizați accelerație sub cea maximă astfel încât firul să dureze mai mult și să reduceți uzura pe capul trimmerului.

9.2.3.3 Tăierea (Fig. 13)

Trimmerul este ideal pentru tunderea ierbii la care se ajunge cu dificultate dacă se utilizează o mașină normală de tuns iarba. Țineți firul paralel cu solul în timp ce tăiați. Evitați apăsarea capului trimmerului pe sol, deoarece aceasta ar putea avaria mașina și deteriora unealta. Nu permiteți capului trimmerului să intre constant în contact cu solul în timpul tăierii normale. Contactul constant de acest tip poate deteriora și uza capul trimmerului.

9.2.3.4 Măturatul (Fig. 14)

Efectul ventilatorului firului rotativ poate fi utilizat pentru o curățare rapidă și ușoară. Țineți firul paralel și deasupra zonei care trebuie măturată și deplasați unealta de la stânga la dreapta. La tăiere și la măturare trebuie să folosiți accelerația completă pentru a obține cele mai bune rezultate.

9.2.4 Lucrul cu foarfeca electrică (Fig. 15)

• Luați o poziție sigură, utilizând ambele mâini pentru a ține foarfeca și porniți-o.

• Tăiați ambele laturi ale gardului viu, începând din partea de jos. Acest lucru previne căderea resturilor tăiate în zona care urmează să fie tăiată.

• Treceți lama ușor peste suprafața gardului viu. Nu încercați să tăiați prea adânc.

• Tăiați partea de sus a gardului viu.

• Pentru zonele bătrâne, care necesită tăiere profundă, utilizați o foarfecă de scurtare a ramurilor pentru a tăia ramurile mai groase, apoi finalizați operațiunea cu foarfeca electrică.

• Nu utilizați niciodată foarfeca electrică fără a verifica strângerea corespunzătoare a suportului.

9.2.5 Lucrul cu ferăstrăul cu lanț

9.2.5.1 Tehnici de tăiere

Avertisment! Aveți permanent grijă la resturile de iarbă tăiată. Avertisment! Atenție la pericolul crengilor care reculează. Notă: Așezați opritorul (33) pe creangă. În acest fel veți putea lucra mai sigur și mai silențios. Tăierea crengilor mici (Fig. 16)

• Tăiați crengile mici (Ø0-8 cm) de sus în jos. Tăierea crengilor mari (Fig. 17)POWXG3026 RO Copyright © 2022 VARO P a g i n a | 24 www.varo.com

• Atunci când tăiați crengile mari (Ø8-25 cm), faceți mai întâi o tăietură de reducere a presiunii (A). O astfel de tăietură previne desprinderea cojii de copac de pe trunchiul copacului.

• Tăiați de sus (B) în jos (A). Tăiați în secțiuni (Fig. 18) Tundeți crengile lungi sau groase înainte de a efectua tăierea finală.

9.3 Desfășurarea în siguranță a activității

• Pentru a preveni rănirea, păstrați mașina, mecanismul de tăiere și apărătoarea de lanț în bună stare de funcționare.

• Dacă ați scăpat mașina pe jos, verificați dacă există deteriorare sau defecțiuni majore ale acesteia.

• Pentru a asigura desfășurarea în siguranță a activității, respectați unghiul de lucru specificat, max. 60° ±10°. (Fig. 19)

• Nu utilizați mașina în timp ce stați pe o scară sau dacă aveți picioarele instabile.

• Încercați să nu faceți tăieturi necorespunzătoare. Vă puteți răni, dvs. și persoanele din jur.

• Copiii trebuie supravegheați, pentru a evita joaca cu mașina.

• Schimbați-vă cu regularitate poziția de lucru. Utilizarea timp îndelungat a mașinii poate duce la dereglări de circulație sangvină ale mâinilor, cauzate de vibrația mașinii. Puteți prelungi durata de utilizare folosind mănuși corespunzătoare sau luând pauze regulate. Rețineți că perioada de utilizare poate fi redusă de orice predispoziție personală la circulație sangvină slabă, temperaturi exterioare scăzute sau prinderea mașinii cu forță mare. 10 CURĂȚAREA

10.1 Curățarea ansamblului motor

Notă: curățați temeinic mașina după fiecare utilizare.

• Opriți întotdeauna mașina înainte de curățare și deconectați conectorul bujiei (10).

• Curățați cu regularitate mașina cu o cârpă umedă și cu un detergent delicat. Verificați să nu pătrundă apă în interiorul mașinii.

10.2 Curățarea ferăstrăului cu lanț

Ferăstrăul cu lanț trebuie curățat la intervale regulate de resturile rezultate din tăiere.

• Demontați capacul pinionului de antrenare (38).

• Demontați lanțul ferăstrăului (31) de pe lamă (30) și curățați șina de ghidare (41).

• Păstrați ascuțit lanțul ferăstrăului (31) și verificați-i tensionarea, verificați nivelul și alimentarea cu ulei.

10.3 Curățarea foarfecii electrice

• Verificați foarfeca electrică să nu aibă șuruburi slăbite în lama tăietoare (20); dacă este necesar, strângeți șuruburile.

• Îndepărtați acumulările de reziduuri rezultate după tăiere.

• Întrețineți lama tăietoare (20) ungând-o cu ulei dintr-un pulverizator de ulei sau un recipient de ulei.

10.4 Curățarea accesoriilor trimmer și motocositoare

• Îndepărtați acumulările de reziduuri rezultate după tăiere.

• Pentru a vă ușura munca, păstrați ascuțită lama tăietoare (49).POWXG3026 RO Copyright © 2022 VARO P a g i n a | 25 www.varo.com

Filtrul de aer trebuie curățat cu regularitate pentru eliminarea murdăriilor și a prafului, pentru a evita.

• Funcționarea defectuoasă a carburatorului

• Pierderea puterii motorului

• Uzura nenecesară a componentelor motorului

• Consumul excesiv de combustibil Curățați filtrul la fiecare 25 de ore sau mai regulat dacă intervin condiții de praf excesiv.

11.1.1 Curățarea filtrului de aer (Fig. 20)

Scoateți capacul filtrului de aer (16) și scoateți filtrul. Spălați-l cu apă cu săpun curată și călduță. Asigurați-vă că filtrul este uscat înainte de a-l monta la loc. Un filtru de aer care a fost utilizat timp îndelungat nu poate fi complet curățat. Filtrul trebuie, prin urmare, înlocuit cu unul nou la intervale regulate. Un filtru de aer deteriorat trebuie întotdeauna înlocuit.

11.2 Filtrul de combustibil

Când motorul epuizează alimentarea cu combustibil, verificați dacă bușonul de alimentare cu combustibil și filtrul de combustibil nu sunt blocate.

Starea bujiei este influențată de: Reglarea necorespunzătoare a carburatorului Un amestec de combustibil necorespunzător (prea mult ulei sau tip de ulei incorect). Un filtru de aer murdar. Acești factori cauzează depuneri pe electrozii bujiei, ceea ce poate avea ca urmare probleme de funcționare și dificultăți de pornire. Dacă mașina are putere mai mică, pornește dificil sau funcționează necorespunzător la ralanti: verificați întotdeauna mai întâi bujia înainte de a lua vreo altă măsură. Dacă bujia este murdară, curățați-o și verificați dacă distanța dintre electrozi este de 0,6-0,7 mm. Bujia trebuie înlocuită după aproximativ o lună de funcționare sau mai repede dacă este necesar. Tipul de bujie recomandat: Utilizați întotdeauna tipul de bujie recomandat! Folosirea unei bujii necorespunzătoare poate deteriora pistonul / cilindrul. Verificați dacă bujia este prevăzută cu o rezistență antiparazit. 12 DATE TEHNICE Ansamblu motor Capacitate cilindrică 42,7 cc Putere motor 1,35 kW Turație cuplare ambreiaj 4400 min

Turația de mers în gol 3300 min

Tip carburator Cu diafragmă Tip de bujie POWERPLUS Sistem de vibrații reduse

Tip mâner Mâner în formă de D Oprire automată șoc

Foarfeca electrică Dimensiune lamă 400mm Lățime de tăiere 24 mm Turație 6900 min

Tipul vârfului de lamă Cu protecție Lungime de tăiere 365mm Lamă cu dublă acțiune

Turație lamă 1550 min

Ferăstrăul cu lanț Dimensiune lamă 10 țoli Lungime de tăiere 250 mm Turație

Viteza lanțului 20 m/s Tip lanț Oregon Tipul lamei Oregon Gresor automat de lanț

Motocositoare portabilă Lățime de tăiere 255mm Turație

Dimensiuni lamă 255 mm Apărătoare

Lățime de tăiere 430 mm Turație

Tip prelungire fir TAP&GO Diametru mosor 2,4 mm Lungime mosor 6 m Apărătoare DaPOWXG3026 RO Copyright © 2022 VARO P a g i n a | 27 www.varo.com 13 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=2.5) Nivel de presiune acustică LpA 98dB(A) Nivel de putere acustică LwA 114 dB(A) ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă. aw (Nivel vibrații) 9.8m/s³ K = 1,5 m/s² 14 DEPANAREA

Ce să faci când … Sursa problemei Măsuri de remediere Sursa problemei Măsuri de remediere

1. Motorul nu pornește sau se oprește

4. Motorul funcționează neregulat și

pierde putere la creșterea turației Procedură de pornire incorectă Respectați instrucțiunile Bujie murdară sau distanță incorectă între electrozi Curățați bujia și reglați distanța dintre electrozii bujiei sau înlocuiți bujia

2. Motorul pornește, dar nu are suficientă

Reglare incorectă a pârghiei de șoc (11) Aduceți pârghia de șoc (11) în poziția

Filtru de aer colmatat Curățați sau înlocuiți filtrul (vezi capitolul 5)

Depuneri de funingine sau umezeală pe bujie Reglare necorespunzătoare a carburatorului Curățați bujia sau înlocuiți-o cu una nouă

14.2 Ferăstrăul cu lanț

Motorul funcționează, lanțul ferăstrăului (31) nu se deplasează Cuplajul ferăstrăului cu lanț nu este racordat corespunzător la ansamblul motorului Verificați montajul Nu se progresează Lanțul ferăstrăului (31) este uscat/supraîncins sau este deformat Completați cu ulei sau polizați, înlocuiți sau strângeți lanțul ferăstrăului (31)

14.3 Foarfeca electrică

Motorul funcționează, lamele nu pornesc Accesoriul foarfecă electrică nu este racordat corespunzător la ansamblul motorului Verificați montajulPOWXG3026 RO Copyright © 2022 VARO P a g i n a | 28 www.varo.com

15 INTERVALE DE ÎNTREȚINERE

15.1 Ferăstrăul cu lanț

Datele furnizate mai jos se bazează pe condiții normale de funcționare. În eventualitatea unor condiții mai dificile, cum ar fi producerea unei cantități mari de praf și durată mare de funcționare zilnică, intervalele furnizate trebuie reduse în mod corespunzător. Piesă mașină Acțiune Înaint e de a încep

eventualitate a unor defecțiuni

eventualitate a unor deteriorări După cum este necesa

Ungerea lanțului Verificare

Verificați lanțul ferăstrăul ui (31) Și aveți grijă la gradul de ascuțire

Verificați tensionare a lanțului

Verificați șina de ghidare (41) (uzură, deteriorare

Curățați și inversați

15.2 Foarfeca electrică

Datele furnizate se bazează pe condiții normale de funcționare. În eventualitatea unor condiții mai dificile, cum ar fi producerea unei cantități mari de praf și durată mare de funcționare zilnică, intervalele furnizate trebuie reduse în mod corespunzător.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 29 www.varo.com 16 GARANȚIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a mașinii.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea mașinii este cauzată de întreținerea neglijentă sau de suprasolicitare.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unei mașini.

• Mașinile sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării. 17 MEDIU În cazul în care mașina trebuie înlocuită după utilizare intensă, nu o aruncați laolaltă cu gunoiul menajer, ci depozitați-o într-un mod sigur pentru mediu. Eliminați uleiul de motor uzat într-un mod care protejează mediul înconjurător. Vă sugerăm să îl transportați într-un container sigilat la stația dvs. locală de service în vederea reciclării. Nu aruncați la gunoi și nu goliți pe sol.POWXG3026 RO Copyright © 2022 VARO P a g i n a | 30 www.varo.com

18 DECLARAȚIA DE CONFORMITATE

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că produsul: Mașină combi 4-în-1 cu braț lung: motocositoare, trimmer de iarbă, foarfecă electrică, ferăstrău cu lanț 42,7 CC marcă de comerț: POWERplus model: POWXG3026 este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a mașinilor atrage după sine anularea acestei declarații. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 111dB(A) Guaranteed 114dB(A) Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): EN ISO 10517 : 2019
