BRUGSANVISNING POWXG3026 PowerPlus
9.2.2 Gressrydding med et gressblad....20
9.2.2.1 Forhindre tilbakeslag....21
9.2.3 Gresstrimming med trimmerhodet....21
9.2.3.1 Trimming (Fig. 11)....21
9.2.3.2 Rydding (Fig. 12) 21
Deretter må du kaste det i ditt lokale avfallssystem.
Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til, brann og/eller alvorlige personskader.
5.1 Arbeidsplassen
- Kontroller apparatet før bruk. Hvis det er skadet, må det ikke tas i bruk.
Sjekk jevnlig at lyddemperen er godt festet til maskinen.
8.12.3 Sjekke den automatiske smøringen
Flytt alltid maskinen bort fra stedet der du fylte tanken før du starter den. Plasser maskinen på et flatt underlag. Påse at kutteredskapen ikke kan komme i kontakt med noe objekt.
Ikke trekk startersnoren helt ut, og ikke slipp starterhåndtaket når snoren er trukket ut. Dette kan skade maskinen.
9.2.2 Gressrydding med et gressblad
| Motor er i gang, bladene går ikke |
| Hekktrimmeranordningen er ikke riktig koblet til motorenheten | Kontroller monteringen |

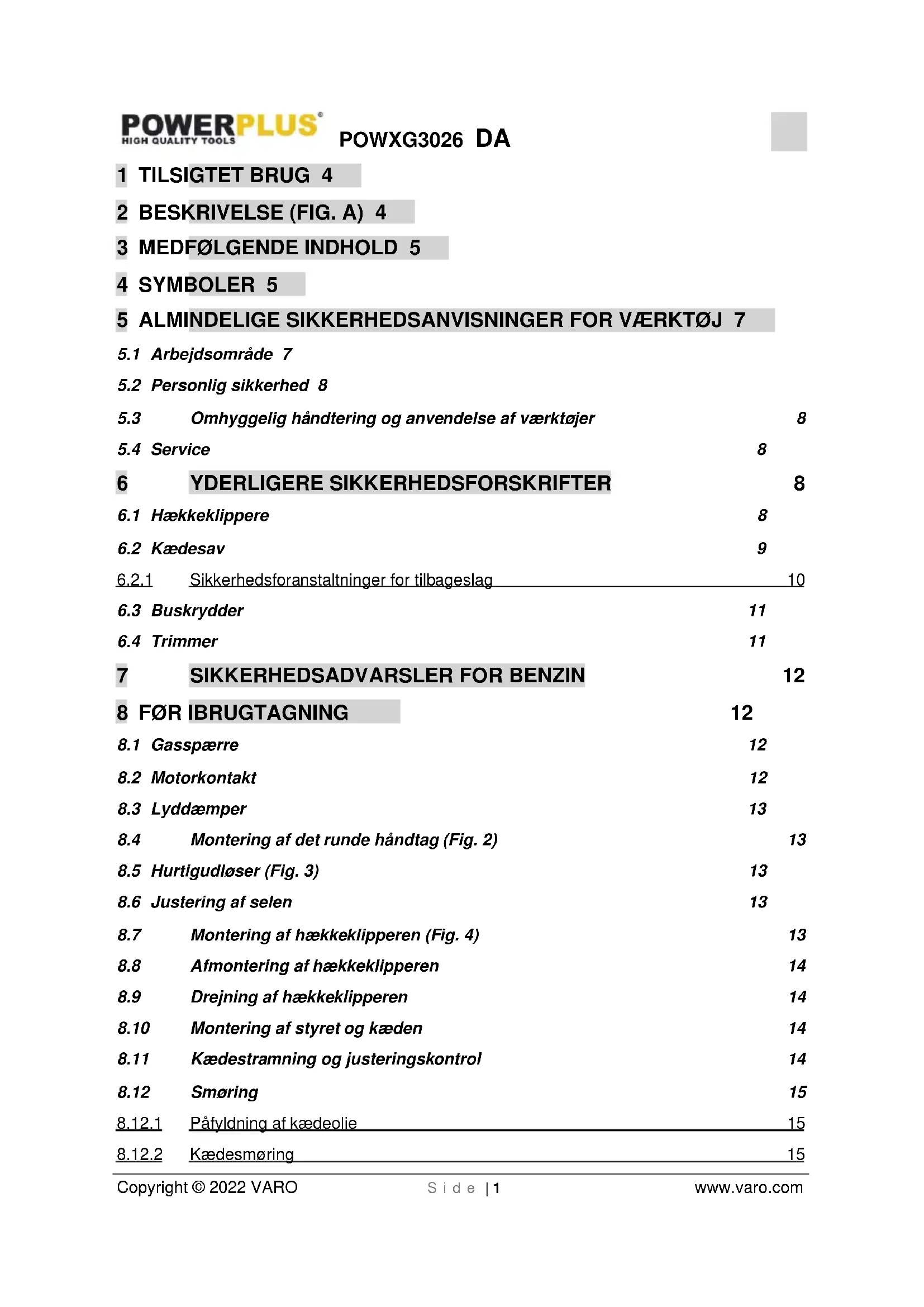

5.2 Personlig sikkerhed 8
5.3 Omhyggelig håndtering og anvendelse af værktøjer 8
5.4 Service 8
6 YDERLIGERE SIKKERHEDSFORSKRIFTER 8
6.1 Hækkeklippere 8
6.2 Kædesav 9
6.2.1 Sikkerhedsforanstaltninger for tilbageslag 10
6.3 Buskrydder 11
6.4 Trimmer 11
7 SIKKERHEDSADVARSLER FOR BENZIN 12
8 F∅R IBRUGTAGNING 12
8.1 Gasspærre 12
8.2 Motorkontakt 12
8.3 Lyddæmper 13
8.4 Montering af det runde håndtag (Fig. 2) 13
8.5 Hurtigudløser (Fig. 3) 13
8.6 Justering af selen 13
8.7 Montering af hækkeklipperen (Fig. 4) 13
8.8 Afmontering af hækkeklipperen 14
8.9 Drejning af hækkeklipperen 14
8.10 Montering af styret og kæden 14
8.11 Kædestramning og justeringskontrol 14
8.12 Smøring 15
8.12.1 Påfyldning af kædeolie 15
8.12.2 Kædesmøring 15
8.12.3 Kontrol af automatisk smøring 15
8.13 Slibning af savkæden 15
8.14 Montering af forlængerforsatsen 15
8.15 Montering fjernelse af beskyttelsesskærmen 16
8.16 Montering/udskiftning af skæreklinge (Fig. 5A-F) 16
8.17 Montering/udskiftning af trimmerhovedet og trimmerskærmen (Fig. 6A-C) 16
8.18 Påsætning af bæreselen (Fig. 7) 16
8.19 Indstilling af klippehøjden 17
8.20 Brændstofhändtering 17
8.20.1 Brændstofsikkerhed 17
9.2 Generelle arbejdsinstruktioner 20
9.2.1 Grundlæggende arbeidsteknik 21
9.2.2 Græsrydning med en græskniv 21
9.2.2.1 Undgå tilbageslag 21
9.2.3 Græstrimning med trimmerhovedet 22
9.2.3.1 Trimming (Fig. 11) 22
9.2.3.2 Skrabning (Fig. 12) 22
9.2.3.3 Græsklipning (Fig. 13) 22
9.2.3.4 Fejning (Fig. 14) 22
9.2.4 Arbejde med hækkeklipperen (Fig. 15) 22
9.2.5 Arbejde med kædesav 23
9.2.5.1 Savningsteknikker 23
9.3 Sikkert arbejde 23
10 RENG∅RING 23
10.1 Rengøring af motorenheden 23
10.2 Rengøring af kædesaven 23
10.3 Rengøring af hækkeklipperen 24
10.4 Rengøring af trimmeren og buskrydderen 24
11 RUTINEMÆSSIG VEDLIGEHOLDELSE 24
11.1 Luftfilter 24
11.1.1 Rengøring af luftfilteret (Fig. 20) 24
11.2 Brændstofffilter 24
11.3 Tændrør 24
12 TEKNISKE DATA 25
13 ST∅J 26
14 FEJLFINDING 26
14.1 Motorenhed 26
14.2 Kædesav 27
14.3 Hækkeklipper 27
15 VEDLIGEHOLDELSESINTERVALLER 27
15.1 Kædesav 27
15.2 Hækkeklipper 27
16 GARANTI 28
17 MILJ∅ 28
18 KONFORMITETSERKLÆRING 29
LANGTRÆKKENDE 4-I-1 KOMBINATIONSVÆRKT∅J: BUSKRYDDER, GRÆSTRIMMER, HÆKKEKLIPPER, KÆDESAV 42,7CC POWXG3026
1 TILSIGTET BRUG
Dette apparat er beregnet til følgende:
- Buskrydder (når den runde metalkniv er monteret): Buskrydderen er beregnet til at rydde ukrudt og klatrende planter. Brug den ikke til andre formål, den må aldrig bruges til at skære i træ. Forsøg aldrig at overskære genstande med en diameter på over 13 mm.
- Græstrimmer (når skærehovedet med nylonsnøre er monteret): Græstrimmeren er beregnet til at trimme græs. Den må ikke bruges til andre formål.
- Hækkeklippemaskine (når frem- og tilbagegående klinge er monteret).
Hækkeklippemaskinen er beregnet til at trimme grene på hække og buske med en diameter på højst 24 mm.
- Kædesav: Dette apparat er beregnet til beskæring af grene i træer.
Dette apparat må ikke anvendes til andre formål end dem, som er beskrevet i denne vejledning. Ikke egnet til erhvervsmæssig brug.
ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun værktøjet videre til andre sammen med denne vejledning.
2 BESKRIVELSE (FIG. A)
Motorenhed
- Sikkerhedslåsning
- Tænd/sluk-kontakt
- Bærebøjle
- 4 x monteringsbolte
- Rundt håndtag (gummiring + stift)
- Barrierestang
- Skruegreb
- Aksel
- Gashändtag
- Tændrørsforbindelse
- Chokerarm
- Startsnor
- Brændstoftank
- Tankdæksel
- Primer
- Luftfilterhusdæksel
Hækkeklipperforsats
- Håndtag
- Lås/udløser
- Gearhus
- Knivbjælke
- Bundplade
- Betjeningshåndtag
- Frontskaft
- Låsestift
- Drivaksel
Kædesavsforsats
- Forskaft
- Sikkerhedsring
- Oliedæksel
- Olietank
- Sværd
- Savkæde
- Bænksliberstøtte
- Stop
- Låsestift
- Drivaksel
- Møtrik
- Gevind
- Kædehjulsskærm
- Sværdstyr
- Sværdhul
- Styreskinne
- Oliedispenser
- Kædehjul
- Oliejusteringsskrue
- Kædestrammerstift
- Kædestrammerskrue
POWXG3026 DA
Trimmer-/buskrydderforsats
- 2 x bolte
- Klingeskærm
- Skæreklinge
- Trimmer med spole
- Frontskaft
-
Låsestift
-
Drivaksel
Forlængerforsats
- Skaft
- Skruehåndtag
- Låsestift
- Drivaksel
3 MEDF∅LGENDE INDHOLD
■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.
ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!
1 x motorenhed
1 x hækkeklipperforsats
1 x kædesavsforsats
1 x trimmer-/buskrydderforsats
1 x skæreforsats
1 x håndtag + barrierestang
1 x trimmer + spole
1 x spole
1 x skæreklinge
1 x bæresele
1 x sværdskærm
1 x klingeskærm
1 x blandingsflaske
1 x manual
Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede!
4 SYMBOLER
I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:
 | Advarsel! Læsbrugsanvisningenfør brug! |  | OBS! Fare forkvæstelser på grund afkørende knive! |
 | Brugbeskyttelses-handsker! |  | Oprethold en sikkerafstand! |
 | Brugsikkerhedssko! |  | Beskyt apparatet modregn og fugt! |
 | | Brug høreværn! | |  | OBS! Venstregevind. |
 | Brug hjelm! | |  | Pas på udslyngede genstande! |
 | Brug beskyttelses-briller! | |  | Pas på tilbageslag! |
  | OBS: varme dele! Oprethold en sikker afstand! | |  | Forsigtig! Risiko for skade fra roterende skæreklinge! Hold hænder og fødder væk! |
 | 1. Tænd for apparatet. | |   | OBS – Benzin er meget brandfarligt.Eksplosionsfare! Spild ikke brændstof! |
 | 2. Fyld brændstof-pumpen (primer). | |  | Sluk for apparatet og afbryd tændrøret, inden der udføres vedligeholdelsesarbejde! |
 | 3. Træk i chokeren. | |  | OBS! Kvælningsrisiko! |
 | 4. Træk i startsnoren. | |  | Forsigtig! Giftige CO-dampe! Apparatet må ikke bruges i lukkede rum! |
 | Træk i chokeren. | |  | Advarsel! Brug ikke rundsavklinger til skæreklingefunktionen. |
 | Tryk brændstofpumpen (primeren) 6 gange. |  | Tilfør en smule smørefedt efter hver 20 timers drift. |
 | Blandingsforhold: 40 dele benzin til 1 del olie. |  | Der skal opretholdes en sikkerhedsafstand på 15 meter mellem maskinen og tredjeparter! |
 | Benzin: Ron 95/RON 98. |  | Skæreværktøjet fortsætter med at køre, efter det er blevet slukket (skæreklinge/ skærefilament). |
 | 2-takts motorolie: ISO-L-EGD. |  | Brand, åben ild og rygning er forbudt! |
 | Risiko for livsfarligt elektrisk stød! Hold mindst 10 meters afstand til luftledninger! |  | OBS! Nedfaldende genstande. Især ved skæring over hovedhøjde. |
5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR VÄERKT∅J
OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage brand og/eller alvorlige kvæstelser.
5.1 Arbejdsområde
- Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
- Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. værktøjer producerer gnister, som kan antænde støvet eller dampene.
- Hold børn og andre personer væk, mens værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.
5.2 Personlig sikkerhed
- Vær opmærksom. Hold øje med, hvad du gør, og brug værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
- Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter værktøjets art og anvendelse, reducerer faren for kvæstelser.
- Undgå utilsigtet ibrugtagning. Hvis man har fingeren på afbryderen, mens værktøjet bæres kan der ske ulykker.
- Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
- Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
- Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
- Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.
5.3 Omhyggelig håndtering og anvendelse af værktøjer
- Overbelast ikke værktøjet. Brug det værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
- Sluk for værktøjet før der foretages nogen form for justeringer, udskiftes udstyr eller værktøjet opbevares. Disse forebyggende foranstaltninger reducerer risikoen utilsigtet opstart af værktøjet.
- værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. værktøjer er farlige, hvis de anvendes af uerfarne personer.
- Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte værktøjer.
- Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
- Brug værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.
5.4 Service
- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.
6 YDERLIGERE SIKKERHEDSFORSKRIFTER
6.1 Hækkeklippere
- Må ikke betjenes i farlige områder. Dette omfatter områder, hvor der er risiko for eksplosion af benzindampe, udsivende gas eller eksplosivt støv.
- Må ikke betjenes på snævre områder. Udstødning gasser, røg og dampe kan nå farlige koncentrationer.
- Beskyt dit værktøj. Denne hækkeklipper er IKKE VEJRFAST og bør ikke udsættes for direkte sollys, høje temperaturer, fugtige eller våde omgivelser eller høj luftfugtighed.
POWXG3026 DA
Der må ikke ryges under tankning. Dette er potentielt farligt, da det kan antænde brændstoffet og forårsage en eksplosion.
- Pas på du ikke spilder brændstof. Kontrollér, at motoren er slukket, når du fylder brændstof på hækkeklipperen. Undgå at spilde brændstof, da dette også kan antændes med den varme motor. Fyld aldrig brændstof på motoren, mens den kører.
- Vær forsigtig når du stiller hækkeklipperen til opbevaring. Opbevar hækkeklipperen på et tørt sted væk fra brændbare væsker.
- Hold afstand. Hækkeklipperen udsender udstødningsgasser. Sørg for at tilskuerne holder en sikker afstand.
- Sørg for at du bruger olieopblandet brændstof. Bland 40 dele blyfri benzin med 1 del 2-taktsolie. Hvis dette ikke overholdes, vil motoren blive overophedet og forårsage skade på hækkeklipperen.
6.2 Kædesav
- En motorsav må aldrig betjenes med kun én hånd, da dette kan påføre brugeren, hjælpere og/eller omkringstående alvorlige kvæstelser! En motorsav er designet til at blive betjent med to hænder.
- Betien aldrig en motorsav, hvis du er udmattet, påvirket af stoffer, alkohol eller medicin.
- Brug sikkerhedsfodtøi, tætsluttende tøi samt øien-, høre- og hovedværn.
- Udvis altid forsigtighed ved håndtering af brændstof. For at undgå ildebrand skal motorsaven flyttes mindst 3 meter væk fra brændstoffets påfyldningssted, før motoren startes.
- Lad ikke andre personer være tæt på motorsaven, når den startes eller under savningen. Hold tilskuere og dyr væk fra arbeidsområdet.
- Begynd aldrig at save før du har et ryddet arbejdsområde, et sikkert fodfæste og en planlagt tilbagetrækningsvei fra det faldende træ.
- Hold alle kropsdele væk fra saykæden, når motoren kører.
- Inden du starter motoren, skal du sikre dig, at savkæden ikke rører ved noget.
- Bær altid motorsaven med stoppet motor og således, at sværdet og savkæden vender bagud og med lyddæmperen væk fra kroppen.
- Betjen aldrig en motorsav der er beskadiget, justeret forkert eller som ikke er samlet komplet og sikkert. Kontroller at savkæden ikke flytter sig mere, når gasreguleringsgrebet slippes.
■ Sluk for motoren inden den sættes ned.
- Udvis ekstra forsigtighed når du skærer småkrat og ungtræer, da tyndt materiale kan fanges i saykæden og blive slynget mod dig eller få dig til at miste balancen.
- Når du saver en gren, der er i spænd, skal du være opmærksom på tilbagespring, så du undgår at blive ramt, når spændet i træfibrene løsnes.
- Hold håndtagene tørre, rene og fri for olie og brændstofblanding.
■ Betien kun motorsaven i godt ventilerede områder
- Brug ikke motorsaven i et træ medmindre du er specielt uddannet til dette.
- Al service på motorsaven, udover punkterne oplistet i betjenings- og vedligeholdelsesveiledningen, bør udføres af kompetente fagmænd.
- Når du transporterer din motorsav, skal du sørge for, at skeden der passer til, sidder på sværdet.
- Betjen aldrig motorsaven tæt på brandbare væsker eller gasser uanset om det er udendørs eller indendørs, da det kan forårsage eksplosioner og/eller ildebrand.
- Der må ikke påfyldes brændstof, olie eller smørelse, mens motoren kører.
- Anvend det rigtige værktøj: brug ikke saven til andet end træ. Anvend ikke motorsaven til formål den ikke er beregnet til. Motorsaven må eksempelvis ikke bruges til at save i plastik, murværk og lignende materialer.
- En førstegangsbruger bør instrueres i brug af motorsaven af en erfaren bruger.
POWXG3026 DA
- Hold aldrig motorsaven med kun én hånd. Det er umuligt at kontrollere reaktionskræfterne, og du kan miste kontrollen over saven, hvilket kan resultere i, at sværdet og kæden springer eller glider hen over træet.
- Motorsaven er kun beregnet til udendørs brug. Lige så snart motoren startes afgiver motorsaven giftig udstødningsgas, der både kan være usynlig og duftløs. Motorsaven kan generere smuld, tåge og dampe, som indeholder kemikalier, der kan skade forplantningsevnen. Pas på skadeligt smuld, tåge (eksempelvis savsmuld eller olietåge fra kædesmørelsen) og beskyt dig selv ordentligt.
- Brug handsker og hold dine hænder varme. Langvarig brug af motorsave udsætter brugeren for vibrationer, der kan forårsage raynaud's sygdom, hvide fingre. Brug handsker og hold dine hænder varme for at mindske risikoen for hvide fingre. Hvis der ses nogen af symptomerne på hvide fingre, skal der straks søges lægehjælp.
- Sæt motorsavens takkede stødfanger direkte bag på det hængslet beregnet dertil og drej saven rundt om dette punkt, så stødfangeren kører mod træstammen.
- Brugeren må kun selv udskifte kæde, styreskinne og tændrør. Sørg for at du altid udskifter delene med korrekt materiale som anført i manualens specifikationer.
6.2.1 Sikkerhedsforanstaltninger for tilbageslag
Tilbageslag kan opstå når spidsen eller enden af sværdet rører et objekt, eller når træet lukker i og klemmer savkæden i snittet.
Berøring med enden kan i visse tilfælde forårsage en lynhurtig omvendt reaktion, der slår sværdet op og tilbage mod brugeren.
Når savkæden bliver klemt langs bunden af sværdet, kan det trække saven fremad og væk fra brugeren.
Når savkæden bliver klemt langs toppen af sværdet, kan det skubbe sværdet hurtigt tilbage mod brugeren.
Begge disse reaktioner kan bevirke, at du mister kontrollen med motorsaven, hvilket kan forårsage alvorlige personskader.
- Hvis du har en grundlæggende forståelse for tilbageslag, kan du reducere eller fjerne overraskelsesmomentet. Pludselig overraskelse medvirker til uheld.
- Hold et godt fast greb på saven med begge hænder når motoren kører; hold højre hånd på det bageste håndtag og den venstre på det forreste. Et fast greb reducerer tilbageslag og bibeholder kontrollen over saven. Giv aldrig slip!
- Kontroller at området, hvor du saver, er fri for forhindringer. Lad aldrig sværdets spids røre en kævle, gren eller andre forhindringer, som ville kunne rammes, mens du betjener saven.
■ Sav ved høje motoromdrejningstal.
■ Sav ikke over skulderhøide.
- Føla producentens filings- og vedligeholdelsesveiledning for savkæden.
- Brug kun udskiftningssværd og -kæder, der er anbefalet af producenten eller tilsvarende.
Bemærk: en savkæde med lavt tilbageslag er en kæde, som har levet op til tilbageslagsforskrifterne.
Advarsel: tilbageslag kan medføre farligt kontroltab af motorsaven og kan resultere i alvorlige eller dødelige skader på brugeren, og alle andre der står i nærheden. Pas altid på roterende tilbageslag og klemningstilbageslag, da disse udgør en stor fare for brugeren af motorsaven og er de primære ulykkesårsager.
Pas på:
■ Roterende tilbageslag (Fig. 1a)
A = tilbageslagsbane
- Skub (klemningstilbageslag) og træk reaktioner (Fig. 1b)
A = træk
- KLINGEN KAN KASTE MATERIALE VÆK MED STOR HASTIGHED, SOM DEN IKKE KAN SKÆRE – klingens udkast kan medføre amputering af arme eller ben. Hold mennesker og dyr væk i en radius på 10 meter. Hvis klingen kommer i kontakt med genstande ved betjeningen, skal du slukke for motoren og lade den fritløbende klinge stoppe. Kontroller klingen for skade. Bortskaf altid en klinge, som er skæv eller revnet.
- KLINGEN KASTER GENSTANDE VÆK I H∅J FART – du kan blive blændet eller komme til skade. Sørg for at beskytte øjnene, ansigtet og benene. Ryd altid arbejdsområdet for fremmedobjekter før brug af klingen. Hold mennesker og dyr væk i en radius på 10 meter.
- KLINGENS FRIL∅B NÅR GASSEN ER SLUPPET – en fritløbende klinge kan skære dig eller andre, der står i nærheden. Når der udføres eftersyn af klingen, skal motoren altid standses. Sørg for at den fritløbende klinge er stoppet.
- BRUG IKKE ANDET BRÆNDSTOF end det, som anbefales i denne vejledning. Følg altid vejledningen i afsnittet om brændstof og smøring i denne vejledning. Brug aldrig benzin medmindre det er korrekt blandet med smøremiddel til 2-taktsmotor. Det kan medføre varig skade af motoren og gøre producentens garanti ugyldig.
- BRUG IKKE ANDET SKÆRETILBEH∅R. Brug kun reservedele og tilbehør, som er beregnet til at forbedre ydeevnen og maksimere sikker betjening af vores produkter. Sker det ikke, kan det medføre dårlige resultater og risiko for personskade. Brug kun det snorhoved, som følger med produktet. Brug ikke andet skæretilbehør. Brug af sådant tilbehør kan gøre fabriksgarantien ugyldig og medføre risiko for alvorlig personskade.
6.4 Trimmer
- Græstrimmere må ikke anvendes af børn eller uøvede personer.
- Bær kraftige sko eller støvler for at beskytte fødderne.
- Kontroller apparatet inden brug. Hvis det er beskadiget, må det ikke anvendes.
- Hvis apparatet er beskadiget, skal skaden repareres af en autoriseret servicetekniker.
- Anvend ikke apparatet i nærheden af børn og/eller dyr.
- Anvend kun apparatet i dagslys eller med ved belysning.
- Anvend aldrig apparatet, hvis beskyttelsesskærmen ikke er på plads.
- Før apparatet tages i anvendelse, skal du fjerne pinde, sten, ledninger og andre hindringer fra den overflade, der skal bearbejdes.
- Brug kun apparatet i opret position med trimmersnøren pegende mod jorden. Apparatet må aldrig tændes, hvis det er i en anden position.
- Hold altid hænder og fødder væk fra trimmersnøren.
■ Undgå at berøre trimmersnøren.
- Før apparatet sættes ned, skal det slukkes, og trimmersnøren skal stå helt stille. Forsøg aldrig selv at bringe trimmersnøren til standsning.
Vær opmærksom. Apparatet fortsætter med at dreje i et kort stykke tid, efter at der er slukket for det.
POWXG3026 DA
- Brug kun den type trimmersnøre, der anbefales af producenten. Anvend aldrig metaltrimmersnører eller fiskesnøre.
- Efter brug skal apparatet opbevares sikkert og uden for børns rækkevidde.
- Skær ikke ind mod hårde genstande. Dette kan forårsage kvæstelser eller beskadige trimmeren.
- Brug ikke trimmeren til at klippe græs, der ikke er i kontakt med jorden såsom græs på vægge eller klipper osv.
7 SIKKERHEDSADVARSLER FOR BENZIN
ADVARSEL: Vær ekstra opmærksom, når du håndterer brændstof. Det er brændbart og dampene kan eksplodere. Følgende punkter skal observeres.
- Brug kun en godkendt beholder.
- Fjern aldrig brændstofhætten, eller tilfør brændstof, når el-kilden kører. Sørg for, at udstødningskomponenter afkøles, før der påfyldes brændstof.
■ Du må ikke ryge.
- Du må aldrig påfylde brændstof på maskinen indendørs.
- Du må ikke opbevare maskinen eller brændstofbeholderen indendørs, hvor der er åben ild, som f.eks, en vandvarmer.
- Hvis der spildes brændstof, må du ikke starte maskinen, men fjerne den fra området, hvor der er spildt, før der startes.
- Sæt altid brændstofhætten på igen, og stram den godt efter påfyldning.
■ Hvis tanken skal tømmes, skal det foregå udendørs.
8 F∅R IBRUGTAGNING
ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Hvis maskinen ikke klarer nogen af disse kontroller, skal du kontakte din serviceudbyder for at få den repareret.
8.1 Gasspærre
- Gasspærren er udviklet til at forebygge utilsigtet opstart af gasreguleringen. Når spærren (1) trykkes ned mod håndtaget (= når man holder om håndtaget) frikobles gasreguleringen (9). Når grebet om håndtaget slippes, sættes både gasreguleringen og gasspærrelåsen tilbage i deres respektive udgangsposition. Disse bevægelser sker via to af hinanden uafhængige returfjedre. Denne position bevirker, at gasreguleringen automatisk låses i tomgangsindstillingen.
- Se anvisningerne under overskriften Start. Start maskinen og giv fuld gas. Frigiv gasreguleringen, og kontrollér, at skæreudstyret standser, og forbliver stoppet. Hvis skæreudstyret roterer med gasreguleringen i tomgangsposition, skal karburatorens tomgangsindstilling kontrolleres.
8.2 Motorkontakt
Tryk ned på "O"-siden af motorkontakten for at stoppe motoren.
Start motoren, og kontrollér, at motoren stopper, når du flytter motorkontakten til stopindstillingen.
8.3 Lyddæmper
Lyddæmperen er konstrueret til at holde støjniveauet på et minimum og lede motorens udstødningsgasser væk fra brugeren.
Brug aldrig en maskine med en defekt lyddæmper.
Kontrollér regelmæssigt, at lyddæmperen er ordentligt fastgjort til maskinen.
Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget.
Vær opmærksom på, at: Udstødningsgasserne fra motoren er varme og kan indeholde gnister, som kan starte en brand. Start aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!
8.4 Montering af det runde håndtag (Fig. 2)
- Start med at montere gummiringen (5a) på akslen (8).
- Fastgør barrierestangen (6) på gummiringen (5a) nedenunder.
- Stiften (5b) på barrierestangen (6) skal skubbes ind i et af de to huller i akslen (8) for at låse den på plads.
- Skub det runde håndtag (5) på gummiringen (5a) på akslen (8).
- Indsæt de 4 monteringsbolte (4) ovenfra gennem det runde håndtag (5) og fastgør dem på barrierestangen (6) med de 4 møtrikker.
- Spænd skruerne.
Der er monteret en lettilgængelig hurtigudløser nær ophængningsringen som en sikkerhedsforanstaltning i tilfælde af at motoren bryder i brand, eller i en anden situation, der kræver, at du frigør dig fra maskinen.
8.6 Justering af selen
ADVARSEL! Når du bruger maskinen, skal den altid hægtes fast i selen. Ellers vil du ikke være i stand til at styre hækkeklipperen sikkert, og dette kan resultere i skader på dig eller andre. Brug aldrig en sele med defekt hurtigudløser.
Tag selen på. Sæt maskinen fast i selens ophængskrog. Juster længden på selen, så ophængskrogen er nogenlunde på niveau med din højre hofte.
8.7 Montering af hækkeklipperen (Fig. 4)
- Start med at løsne skruehåndtaget (7) på motoreenhedens aksel (8).
- Skub stiften på frontskaftet (23) på hækkeklipperen ind i rillen på motoreenhedens aksel (8) så langt op som muligt. Når den er korrekt indsat, skal den røde linje flugte med den på motorenhedens aksel.
- Stram skruehåndtaget (7).
Bemærk: Montering af kædesav/hækkeklipper/buskrydder/forlængerindsats udføres i samme rækkefølge.
8.8 Afmontering af hækkeklipperen
Løsn skruehåndtaget (7) og træk hækkeklipperens frontskaft (23) ud af motorenhedens aksel (8).
Bemærk: Afmontering af
kædesav/hækkeklipper/buskrydder/forlængerforsats udføres i samme
rækkefølge.
8.9 Drejning af hækkeklipperen
- Frigiv lås/udløser.
- Tryk på betjeningshåndtaget og drej hækkeklipperen til den ønskede position.
- Lad betjeningshåndtaget klikke ind i udsparingen i bundpladen.
8.10 Montering af styret og kæden
Advarsel! Brug beskyttelseshandsker! Der er risiko for skade fra de skarpe skæretænder!
Bemærk: Vær opmærksom på savkædens køreretning (31 på sværdet (30) og på bundpladen.
Afhængigt af slidet kan sværdet (30) vendes.
- Løsn møtrikken (36) ved hjælp af skruenøglen.
■ Fjern kædeskærmen (38).
- Læg savkæden (31) over klingen (30) startende fra spidsen.
■ Monter nu sværdet (30) og savkæden (31).
- Læg føringsskinnen (41) over sværdstyret (39), mens kædespændestiften (45) sættes i klingehullet (40). Anbring på samme tid savkæden (31) over kædehjulet (43).
- Du kan nu spænde savkæden (31) ved at dreje kædestrammerskrue (46) med uret.
- Sæt kædeskærmen (38) på igen og stram forsigtigt møtrikken (36).
8.11 Kædestramning og justeringskontrol
Bemærk: Hvis kæden har svært ved at rotere på sværdet, eller hvis den binder, skyldes det, at den er blevet strammet for meget. Dette kræver mindre justeringer som følger:
Løsn spændemøtrikkerne på sværdet. Reducer spændingen ved langsomt at dreje sværdets justeringsskrue mod uret. Flyt kæden frem og tilbage på sværdet. Fortsæt justeringen, indtil kæden roterer frit, men stadig passer stramt. Forøg spændingen ved langsomt at dreje sværdets justeringsskrue med uret.
Når savkæden har en ordentlig spænding, skal sværdets spids holdes i øverste position og de 2 sværdmøtrikker strammes til.
Forsigtig: en ny savkæde udvider sig. Derfor skal den justeres igen efter så lidt som fem snit. Det er normalt med en ny kæde, og intervallet mellem fremtidige justeringer vil hurtigt blive længere.
Forsigtig: Hvis savkæden er for løs eller for stram, vil kædehjulet, sværdet, kæden og krumtaplejerne blive slidt hurtigere.
8.12 Smøring
8.12.1 Påfyldning af kædeolie
For at forhindre, at der kommer snavs ind i tanken (29), skal olietankdækslet (28) renses, før det åbnes. Kontroller indholdet af olietanken (29) under savearbejdet ved at kontrollere oliemåleren. Luk olietankdækslet (28) til og tør spildt olie op.
8.12.2 Kædesmøring
For at forhindre for stort slid, skal savkæden og sværdet smøres jævnt under drift. Smøringen sker automatisk. Arbejd aldrig uden kædesmøring. Hvis kæden løber tør, vil hele skæreapparatet hurtigt blive alvorligt beskadiget. Det er derfor vigtigt at tjekke både kædesmøring og oliestanden før hver ibrugtagning. Brug aldrig saven, når oliestanden er under "Min." mærket.
- Min.: Når der kun er ca. 5 mm olie synlig i den nederste kant af oliemåleren, skal du påfylde olie.
- Maks.: Påfyld olie indtil vinduet er fuld.
8.12.3 Kontrol af automatisk smøring
Før arbejdet påbegyndes, skal du kontrollere den automatiske kædesmøring og oliemåleren. Tænd for kædesaven og hold den over jorden. Pas på at kædesaven ikke rører jorden. Af sikkerhedsmæssige årsager er det bedst at holde en afstand på mindst 20 cm. Hvis du ser voksende spor af olie, er det kædesmøringssystemet, der fungerer korrekt. Hvis der ikke er spor af olie overhovedet, skal du prøve at rense olieudløbet, det øverste kædestramningshul og oliekanalen, eller kontakte kundeservice.
8.13 Slibning af savkæden
Du kan få slebet din savkæde hurtigt og korrekt af specialiserede forhandlere, hos hvem du også kan købe kædeslibningsudstyr, så du selv kan slibe kæden. Følg de tilsvarende brugsanvisninger. Pas på dit værktøj. Hold dit værktøj skarpt og rent, så du kan arbejde godt og sikkert. Følg vedligeholdelsesforskrifterne og anvisningerne for udskiftning af værktøj.
8.14 Montering af forlængerforsatsen
Forsigtig! Brug ikke forlængerforsatsen/-skaftet (54) i kombination med skæreklinge/spolen!
Brug forlængerforsatsen/-skaftet (54) til arbejde i større højder.
- Monter forlængerforsatsen/-skaftet (54) mellem motorenheden og hækkeklipperen/kædesaven. Monteringen udføres på samme måde som for de tidligere beskrevne udstyrsdele.
8.15 Montering fjernelse af beskyttelsesskærmen
Advarsel! Ved arbejde med skæreklingen (49) skal klingeskærmen (48) være monteret. Klingeskærmen (48) sidder under skaftets (51) metalplade. Klingeskærmen (48) er nu fastgjort til forskaftet (51) med de to skruer (47). Dette gøres med den medfølgende unbrakonøgle.
| Skæreudstyr | Beskyttelsesudstyr |
| Skareklingeskærm (49) | Klingeskærm (48) |
| Trimmer (50) | Klingeskærm (48) + beskyttelsesskærm til skærefilament |
Advarsel! Brug ikke andet skæreudstyr ud over det, der leveres med produktet. Anvendelsen af andet skæreudstyr eller beskyttelsesudstyr anses for at være ukorrekt og medfører en betydelig risiko for ulykker.
8.16 Montering/udskiftning af skæreklinge (Fig. 5A-F)
- Tag skærmforlængeren af skærmen på fæstet.
ADVARSEL! Sørg for, at skærmforlængeren fjernes.
- Montér den øverste klemplade på udgangsakslen
- Drej kniven rundt, indtil et af hullerne i toppen klempladen flugter med det tilsvarende hul i det øverste beskyttelsesdæksel.
- Sæt låsestiften ind i hullet, så akslen låses.
- Sæt kniven, nederste klemplade og det nederste beskyttelsesdæksel på det udgangsakslen.
- Monter møtrikken. Møtrikken skal spændes med et moment på 35-50 Nm. Brug skruenøglen fra værktøjssættet. Hold skruenøglens skaft så tæt på knivskærmen som muligt. For at stramme møtrikken skal skruenøglen drejes i den modsatte retning af rotationsretningen (Obs! venstregevind).
- Træk låsetappen ud, när hele installationsprocessener afsluttet.
8.17 Montering/udskiftning af trimmerhovedet og trimmerskærmen (Fig. 6A-C)
- Sæt trimmerskærmen på skæreudstyrets skærm.
■ Montér den øverste klemplade på udgangsakslen
- Drej knivakslen rundt, indtil et af hullerne i den øverste klemplade flugter med det tilsvarende hul i den øverste beskyttelseshætte.
- Sæt låsestiften ind i hullet, så akslen låses.
- Skru trimmerhovedet i den modsatte retning af rotationsretningen.
- Afmontering udføres ved at følg instruktionerne i omvendt rækkefølge.
8.18 Påsætning af bæreselen (Fig. 7)
Bemærk: Følgende justeringer kan foretages for at sikre, at du kan arbejde uden at blive træt. Indstillingerne kan variere afhængigt af din kropsstørrelse.
Før arbejdet påbegyndes, skal du justere bæreselen, så den passer til din kropsstørrelse.
Balancér apparatet med det monterede skæreværktøj, så skæreværktøjet svinger lige over jorden, uden at du skal flytte apparatet med dine hænder.
- Tag bæreselen på og luk klapperne, så de kan klikke på plads. (Fig. 7a)
POWXG3026 DA
- Tag bæltet på for at placere bæreselen centralt på din krop og justere overkroppens størrelse. (Fig. 7B)
- Stram de to skulderremme ved at trække i dem. (Fig. 7C)
- Træk i bæltet for at sikre, at apparatet er korrekt placeret på bæreselen. (Fig. 7D)
- Fastgør karabinhagen (Fig. 7E-G) til hurtigudløsermekanismen med den røde rem.
- Tag nu apparatet og hæng det, så bærebøjlen (3) klikker i karabinlåsen. (Fig. 7H) Bøjlen (3) kan også flyttes ved at løsne skruen og skubbe den for at opnå den optimale orientering af apparatet.
8.19 Indstilling af klippehøjden
- Tag bæreselen på og fastgør apparatet.
- Bruger de forskellige seleremme på bæreselen til at justere den optimale arbejds- og skæreposition.
- Udfør nogle få cirkulære bevægelser uden at starte motoren for at finde den ideelle skulderremslængde. (Fig. 8A)
- Bæreselen er udstyret med en hurtigudløsermekanisme. Træk i den røde rem, hvis du skal slukke for apparatet hurtigt. (Fig. 9)
Forsigtig: Brug altid bæreselen, når du bruger apparatet. Tag bæreselen på, så snart du har startet motoren, og den går i tomgang. Sluk for motoren, før bæreselen tages af.
8.20 Brændstofhändtering
8.20.1 Brændstofsikkerhed
Start aldrig maskinen:
- Hvis du har spildt brændstof på den. Tør spildt brændstof op og lad benzinresterne fordampe.
- Hvis du har spildt brændstof på dig selv eller dit tøj, skal du skifte tøj. Vask alle dele af din krop, der er kommet i kontakt med brændstoffet. Brug vand og sæbe.
- Hvis maskinen lækker brændstof. Kontrollér den regelmæssigt for lækage fra tankdæksel og brændstofslanger.
- Opbevar og transporter maskinen og brændstoffet, således at der ikke er nogen risiko for lækage eller for at dampe kommer i kontakt med gnister eller åben ild, f.eks. fra eldrevne maskiner, elmotorer, elkontakter/afbrvderere eller oliefvr.
- I forbindelse ved opbevaring og transport af brændstof skal der altid anvendes godkendte beholdere beregnet til dette formål.
- Ved opbevaring af maskinen i lange perioder, skal brændstoftanken tømmes. Kontakt din lokale benzinstation for at finde ud af, hvor du kan komme af med overskydende brændstof.
- Sørg for, at maskinen er rengjort og at en komplet service udføres inden langtidsopbevaring.
- Transportskærmen skal altid være monteret på skæreudstyret, når maskinen transporteres eller opbevares.
■ Fastgør maskinen under transport.
- For at undgå utilsigtet start af motoren skal tændrørhætten altid fjernes under langvarig opbevaring, hvis maskinen ikke er under opsyn, samt når den skal efterses.
Vær forsigtig ved håndtering af brændstof. Vær opmærksom på risikoen for brand, eksplosion og røggasser.
8.20.3 Brændstof
Maskinen er udstyret med en totaktsmotor og skal altid køres på en blanding af benzin og totaktsolie. Det er vigtigt at afmåle den mængde olie, der skal blandes, for at sikre, at der opnås den korrekte blanding. Ved blanding af små mængder af brændstof kan selv små unøjagtigheder drastisk påvirke blandingsforholdet drastisk
Brændstof og brændstofslanger er meget brandfarlige og kan forårsage alvorlige skader ved indånding, eller hvis det kommer i kontakt med huden. Af denne grund skal der udvises stor forsigtighed ved håndtering af brændstof, og sørg endvidere for, at der er tilstrækkelig ventilation.
8.20.4 Benzin
Brug altid en benzin-/olieblanding af en kvalitet på mindst 95 oktan (RON).
Brug lavemissionsbenzin, også kendt som alkylatbenzin, hvis det er tilgængeligt.
Det laveste anbefalede oktantal er 95 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 95, kan der forekomme såkaldte slag. Dette giver en høj motortemperatur, som kan resultere i alvorlige skader på motoren.
Et højere oktantal anbefales ved arbejde med kontinuerligt høje omdrejninger.
8.20.5 Totaktsolie
For at opnå de bedste resultater og ydeevne, skal der anvendes totaktsmotorolie, som er specielt udviklet til vores luftkølede totaktsmotorer.
Brug aldrig totaktsolie beregnet til vandkølede motorer, som også kalde udenbordsmotorolie (TCW-normeret).
Brug aldrig olie beregnet til firetaktsmotorer.
En dårlig oliekvalitet og/eller for højt olie-/brændstofblanding kan forværre katalysatorernes funktion og reducere deres levetid.
| Benzin, liter | Totaktsolie, milliliter |
| 2,5 % (1:40) |
| 1 | 25 |
| 5 | 125 |
| 10 | 250 |
| 20 | 500 |
8.20.6 Blanding
- Bland altid benzin og olie i en ren beholder til benzin.
- Start altid med at hælde halvdelen af den benzin, der skal bruges. Tilsæt derefter hele oliemængden. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i.
- Bland (ryst) brændstofblandingen omhyggeligt, inden den påfyldes maskinens brændstoftank.
- Bland aldrig mere end en måneds forsyning af brændstof ad gangen.
- Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.
8.20.7 Påfyldning
Overholdelse af følgende forholdsregler vil mindske risikoen for brand:
- Ryg ikke og anbring aldrig varme genstande i nærheden af brændstoffet.
- Sluk altid motoren før påfyldning.
- Stands altid motoren og lad den køle af i nogle minutter, før den påfyldes.
- Når der skal påfyldes brændstof, tankdækslet åbnes langsomt, så et eventuelt overtryk langsomt forsvinder.
- Spænd tankdækslet omhyggeligt efter påfyldning.
- Flyt altid maskinen væk fra påfyldningsstedet inden start.
- Brug altid en brændstofbeholder med overløbssikring.
- Rengør området omkring tankdækslet. Forurening i tanken kan forårsage driftsproblemer.
- Sørg for, at brændstoffet blandes grundigt ved at ryste beholderen, inden tanken fyldes.
9 BETJENING
Advarsel! Vær opmærksom på bestemmelserne i de relevante regulativer om støjbeskyttelse.
Før apparatet startes, skal det altid kontrolleres at:
- Brændstofsystemet ikke er utæt.
- Beskyttelsesudstyret og skæreudstyret er komplet og i perfekt driftstilstand.
- Alle skruetilslutninger er strammet.
- Alle bevægelige dele kan bevæge sig uhindret og frit.
9.1 Betjening af maskinen
- Brug aldrig maskinen uden skærm eller med defekt skærm.
- Alle dæksler skal være monteret korrekt og være fejlfri, før maskinen startes.
- Kontrollér, at kniven ikke har revner i bunden af tænderne eller i midterhullet. Den mest almindelige årsag til, at der dannes revner er, at der er dannet skarpe hjørner i bunden af tænderne, under filing, eller at kniven er blevet brugt med sløve tænder. Kassér klniven, hvis der konstateres revner.
- Kontrollér, at støtteflangen ikke er revnet på grund af træthed eller på grund af opverstramning. Kassér støtteflangen, hvis den er revnet.
- Kontrollér, at knivskærmen ikke er beskadiget eller revnet. Udskift knivskærmen, hvis det udsættes for slag eller er revnet.
- Kontrollér, at trimmerhovedet og trimmerskærmen ikke er beskadiget eller revnet. Udskift trimmerhovedet eller trimmerskærmen, hvis de har været udsat for slag eller er revnet.
9.1.2 Start og stop
Et komplet koblingsdæksel med styrestang skal være monteret, inden maskinen startes, ellers kan koblingen komme løs og forårsage personskader.
Flyt altid maskinen væk fra påfyldningsstedet inden start. Placer maskinen på en flad overflade. Sørg for, at skæreudstyret ikke kan komme i kontakt med nogen genstande.
Sørg for, at ingen uvedkommende befinder sig i arbejdsområdet, ellers er der risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter.
9.1.2.1 Koldstart:
En "kold" start af motoren betyder, at den startes efter mindst 5 minutter fra den blev slukket eller efter påfyldning.
- Start: Tænding: Tryk ned på "l"-siden af motorkontakten.
- Primer: Tryk på primeren seks gange efter hinanden.
- Choker: Sæt chokeren i chokerstilling |
Hold maskinens hoveddel på jorden med din venstre hånd (ADVARSEL! Ikke med foden!). Tag fat i starchåndtaget, træk langsomt startsnoren ud med højre hånd, indtil du føler en vis modstand (starthagerne griber fat), træk nu hurtigt og kraftigt i snoren. Vikl aldrig startsnoren rundt om hånden. Gentag trækket i snoren, indtil motoren startes.
- Fortsæt med at trække i snoren, indtil motoren starter. Når motoren starter, skal du lade motoren varme op med gasspærren aktiveret.
- Så snart motoren kører, skal du først trykke på sikkerhedslåsen (1) og derefter gashåndtaget (9) for at deaktivere chokeren og aktivere det monterede skæreudstyr. Når motoren kører i tomgangshastighed med gashåndtaget frigivet, skal det monterede skæreudstyr være stationært!
Træk ikke startsnoren (12) helt ud, og slip heller ikke starchåndtaget, når snoren er helt udstrakt. Dette kan beskadige maskinen.
Sørg altid for at holde alle kropsdele væk fra det markerede område. Berøring kan give forbrændinger på huden eller elektrisk stød, hvis tændrørshætten er blevet beskadiget. Brug altid handsker. Maskinen må ikke anvendes med beskadiget tændrørshætte.
VIGTIGT: Hvis der trækkes i startsnoren gentagne gange, mens chokeren er aktiveret, kan det oversvømme motoren og vanskeliggøre starten.
Hvis du kommer til at spæde motoren, skal varmstartsprocduren gentages et par gange for at fjerne eventuelt overskydende brændstof.
9.1.2.2 Varmstart:
Hvis motoren skal varmstartes umiddelbart efter den er stoppet, skal du følge trin 1-4 i den ovenstående procedure. Der skal ikke trækkes ud i chokerarmen (11) for at starte en varm motor.
9.1.2.3 Standsning:
Stands motoren ved at slukke tændingen (tænd/sluk-kontakt (2)).
9.2 Generelle arbejdsinstruktioner
VIGTIGT! Dette afsnit beskriver de grundlæggende sikkerhedsregler for arbejde med buskryddere og trimmere.
Hvis du støder på en situation, hvor du er usikker på, hvordan du skal fortsætte, bør du konsultere en fagmand. Kontakt din forhandler eller dit serviceværksted.
Undgå al brug, som du anser for at være hævet over din formåen.
Før brug skal du forstå forskellen mellem skovrydning, græsrydning og græstrimning.
9.2.1 Grundlæggende arbejdsteknik
Brems altid motoren til i tomgang efter hvert arbejdsmoment. Lange perioder på fuld gas uden belastning på motoren kan forårsage alvorlige skader på motoren.
Undertiden kommer grene eller græs i klemme mellem skærmen og skæreudstyr. Stands altid motoren før rengøring.
Maskiner udstyret med græsknive kan blive kastet voldsomt til siden, hvis kniven kommer i kontakt med en fast genstand. Dette kaldes tilbageslag. Et tilbageslag kan være så voldsomt, at maskinen og eller brugeren bliver slynget hvilken som helst retning og muligvis mister kontrollen over maskinen. Knivryk kan forekomme uden varsel, hvis maskinen hænger fast, stopper og binder. Knivryk forekommer oftest i områder, hvor det er vanskeligt at se det materiale, der skæres.
Undgå at klippe i knivens skæreområdet i mellem klokken 12- og 15-positioner. På grund af knivens hurtige rotation kan tilbageslag opstå, hvis man forsøger at skære tykke stængler med denne del af kniven
9.2.2 Græsrydning med en græskniv
Græsknive og græsskær må ikke anvendes til træagtige stilke.
En græskniv kan bruges til alle former for højt eller kraftigt græs.
Græsset skæres ned med en sideværts svingende bevægelse, hvor bevægelsen fra højre mod venstre er rydningstaget, og bevægelsen fra venstre-til-højre er det afkasttaget. Lad venstre side af kniven (mellem kl. 8.00 og kl. 12.00-positionen) for at udføre skæringen.
Hvis kniven vippes lidt mod venstre under græsrydning, samles græsset i en stribe, som gør det lettere at indsamle, f.eks. ved at rive det sammen.
Prøv at arbejde rytmisk. Stå fast med fødderne fra hinanden. Ryk fremad efter returbevægelsen og stå fast igen.
Lad støtteholderen hvile let mod jorden. Det bruges til at beskytte kniven mod at ramme jorden.
- Arbejd altid med fuld gas.
- Undgå at ramme det tidligere afklippede materiale under returslaget.
Stands motoren, løsn selen og anbring maskinen på jorden, inden du begynder at samle det afklippede materiale.
9.2.2.1 Undgå tilbageslag
Ved arbejde med skæreklingen er der risiko for tilbageslag, hvis klingen rammer faste forhindringer (træstammer, grene, træstubber, sten eller lignende). Dette vil resultere i, at skæreværktøjet bliver slynget tilbage mod rotationsretningen. Dette kan medføre, at man mister kontrollen over apparatet. Brug ikke skæreklingen tæt på hegn, metalstolper, grænsesten eller fundament Ved skæring af buske med lav tæthed, skal apparatet positioneres. (Fig. 10)
9.2.3.1 Trimming (Fig. 11)
Hold trimmerhovedet lige over jorden i en vinkel. Det er enden på tråden, som udfører arbejdet. Lad tråden arbejde i sit eget tempo. Pres aldrig tråden ind i det område, der skal klippes.
Tråden kan sagtens fjerne græs og ukrudt tæt ved mure, hegn, træer og kanter, men kan også beskadige ømtålelig bark på træer og buske og forvolde skade på hegnspæle.
Nedsæt risikoen for skader på planterne ved at afkorte tråden til 10-12 cm, og nedsæt motoromdrejningstallet.
9.2.3.2 Skrabning (Fig. 12)
Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og vip det. Lad trådenden gå ramme jorden rundt om træer, stolper, statuer og lignende.
ADVARSEL! Denne teknik øger slitagen på tråden.
Tråden slides hurtigere og skal føres frem oftere ved arbejde mod sten, mursten, beton, metalhegn, osv., end når den kommer i kontakt med træ og træhegn.
Ved trimning og skrabning skal du bruge mindre end fuld gas, så linen holder længere, og for at mindske slitagen på trimmerhovedet.
9.2.3.3 Græsklipning (Fig. 13)
Trimmeren er ideel til at slå græs, der er svært at komme til med en almindelig plæneklipper. Hold tråden parallelt med jorden, når der klippes. Undgå at trykke trimmerhovedet ned mod jorden, da dette kan ødelægge græsplænen og beskadige værktøjet.
Lad ikke trimmerhovedet komme i konstant kontakt med jorden ved normal klipning. Konstant kontakt af denne type kan medføre skader og slitage på trimmerhovedet.
9.2.3.4 Fejning (Fig. 14)
Den roterende trådes ventilatoreffekt kan bruges til hurtig og nem rengøring. Hold trådem parallelt med og over det område, der skal fejes, og før redskabet fra venstre til højre og tilbage igen.
Ved klipning og fejning skal du bruge fuld gas for at opnå de bedste resultater.
9.2.4 Arbejde med hækkeklipperen (Fig. 15)
- Antag en sikker stilling, hold hækkeklipperen med begge hænder og start den.
- Klip begge sider af hækken ved at starte for neden. Dette forhindrer, at afklippene falder ind i det område, der skal beskæres.
- Før klingen let gennem hækkens overflade. Forsøg ikke at skære for dybt.
- Klip toppen af hækken.
- Ved klipning af ældre hække, der kræver betydelig beskæring, skal der bruges en beskæresaks til at klippe tykkere grene over, så arbejdet kan gøres færdigt med hækkeklipperen.
- Brug aldrig hækkeklipperen uden at kontrollere beslagets tæthed.
9.2.5.1 Savningsteknikker
Advarsel! Vær altid opmærksom på de faldende afklip.
Advarsel! Vær opmærksom på risikoen for tilbagesvingende grene.
Bemærk: Placer anslaget (33) på grenen. Dette vil hjælpe dig med at arbejde mere sikkert og stille.
Savning af små grene (Fig. 16)
Savning af større grene (Fig. 17)
- Ved savning af større grene (∅8-25 cm) skal der først laves et aflastningssnit (A). Et aflastningssnit forhindrer også skrælning af barken på hovedstammen.
Beskær lange eller tykke grene, inden du foretager det endelige snit.
9.3 Sikkert arbejde
- Hold apparatet, skæremekanismen og kædeledningen i god stand for at undgå skader.
- Hvis apparatet er blevet tabt, skal du kontrollere, om der er sket væsentlig skade eller fejl.
- Overhold den angivne arbejdsvinkel maks. 60° ± 10° for at sikre at arbejdet udføres sikkert (fig. 19)
- Brug aldrig apparatet, mens du står på en stige eller på ustabilt underlag.
- Vær ikke fristet til at udføre et dårligt overvejet snit. Du kan ende med at udgøre en fare for dig selv og andre.
- Skift din arbejdsposition regelmæssigt. Brug af apparatet i lang tid kan føre til rystelsesrelaterede cirkulationsforstyrrelser i hænderne. Du kan forlænge anvendelsesvarigheden ved at bruge passende handsker eller ved at holde regelmæssige pauser. Bemærk, at enhver personlig tilbøjelighed til dårlig blodcirkulation, lave ydertemperaturer eller store gribekræfter kan reducere anvendelsesperioden.
10 RENG∅RING
10.1 Rengøring af motorenheden
Bemærk: Rengør altid apparatet grundigt efter brug.
- Sluk altid apparatet inden rengøring, og tag tændrørstikket ud (10).
- Rengør apparatet regelmæssigt med en fugtet klud og mild sæbe. Sørg for, at vand ikke kan trænge ind i apparatet.
10.2 Rengøring af kædesaven
Kædesaven skal regelmæssigt rengøres med savstøv.
■ Fjern kædeskærmen (38).
- Hold savkæden (31) skarp og kontroller spændingen, olieniveauet og olieforsyningen.
10.3 Rengøring af hækkeklipperen
- Kontroller hækkeklipperen for løse skruer på knivbjælken (20) og stramme dem om nødvendigt.
■ Fjern fastsiddende afklip.
- Vedligehold knivbjælken (20) med en oliespray eller en oliekande.
10.4 Rengøring af trimmeren og buskrydderen
■ Fjern fastsiddende afklip.
- Hold skæreklingen (49) skarp for at lette dit arbejde.
11 RUTINEMÆSSIG VEDLIGEHOLDELSE
11.1 Luftfilter
Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:
- Karburatorfejl
- Startproblemer
■ Tab af maskineffekt
■ Unødvendig slitage på motordele
■ Overdrevent brændstofforbrug
Rengør filteret efter 25 timers drift eller oftere, hvis forholdene er usædvanligt støvede.
11.1.1 Rengøring af luftfilteret (Fig. 20)
Fjern luftfilterdækslet (16) og tag filteret. ud. Vask det rent i varmt sæbevand. Sørg for at filteret er tørt, før det genmonteres.
Et luftfilter, der har været i brug i lang tid, ikke kan rengøres fuldstændigt. Filteret skal derfor udskiftes med et nyt med jævne mellemrum. Et beskadiget luftfilter skal altid udskiftes.
11.2 Brændstofffilter
Når motoren løber tør for brændstof, skal du kontrollere benzindækslet og brændstofffilteret for blokering.
11.3 Tændrør
Tændrørets tilstand påvirkes af:
Forkert karburatorindstilling
En forkert olieblanding i brændstoffet (for meget eller forkert olie).
Et snavset luftfilter.
Disse faktorer danner belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer.
Hvis maskinen har lav effekt, er svær at starte eller kører dårligt i tomgang: Kontrollér altid først tændrøret, inden der gøres noget andet. Hvis tændrøret er snavset, skal du rengøre det og kontrollere, at elektrodeafstanden er 0,6-0,7 mm.
Tændrøret bør udskiftes efter ca. en måneds drift, eller tidligere, hvis det er nødvendigt.
Anbefalet tændrørstype:
Brug altid den anbefalede tændrørstype! Anvendelse af forkerte tændrør kan ødelægge stemplet/cylinderen. Kontrollér, at tændrøret er udstyret med en lyddæmper.
12 TEKNISKE DATA
| Motorenhed |
| Cylinderkapacitet | 42,7 cc |
| Motoreffekt | 1,35 kW |
| Hastighed ved koblingstryk | 4400 min ^-1 |
| Tomgangshastighed | 3300 min ^-1 |
| Nem start | Ja |
| Motortype | 2-takts luftkølet cylinder |
| Brændstoftankens kapacitet | 1,16 l |
| Brændstofblandingsforhold | 40:1 |
| Skaftdiameter | 26 mm |
| Skafttype | LIGE |
| Skaftlængde | 885 mm |
| Udvidet skaftlængde | 905 mm |
| Krumtapmotor | Ja |
| Karburatortype | Membrantype |
| Tændrørstype | POWERPLUS |
| Vibrationsreducerende system | Ja |
| Håndtagstype | D-HANDLE |
| Automatisk deaktivering af choker | Ja |
| Hækkeklipper | |
| Klingestørrelse | 400mm |
| Skærebredde | 24 mm |
| Rotationshastighed | 6900 min ^-1 |
| Klingenæsetype | Beskyttende |
| Skærelængde | 365mm |
| Dobbeltvirkende klinge | Ja |
| Klingerotationshastighed | 1550 min ^-1 |
| Hurtigstop | Ja |
| Justerbart hoved | Ja |
| Kædesav | |
| Sværdstørrelse | 10 tommer |
| Skærelængde | 250 mm |
| Rotationshastighed | 6900 min ^-1 |
| Kædehastighed | 20 m/s |
| Kædetype | Oregon |
| Sværdtype | Oregon |
| Automatisk kædesmøring | Ja |
| Lavt tilbageslag | Ja |
| Buskrydder | |
| Skærebredde | 255mm |
| Rotationshastighed | 6900 min ^-1 |
| Antal tænder | 3T |
| Klingemål | 255 mm |
| Sikkerhedsskærm | Ja |
| Trimmer | |
| Skærebredde | 430 mm |
| Rotationshastighed | 6525 min ^-1 |
| Lineforlængelsestype | Tap&Go |
| Spolediameter | 2,4 mm |
| Spolelængde | 6 m |
| Sikkerhedsskærm | Ja |
13 ST∅J
Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=2.5)
| Lydtryksniveau LpA | 98 dB(A) |
| Lydeffektniveau LwA | 114 dB(A) |
BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).
aw (Vibrationsniveau):
9.8m/s²
K = 1,5 ~m / s^2
14 FEJLFINDING
14.1 Motorenhed
| Hvad der skal gøres, når... |
| Kilde til problem | Korrigerende handling | Kilde til problem | Korrigerende handling |
| 1. Motoren starter ikke eller kan ikke holdes i gang | 4. Motoren kører uregelmæssigt og mangler i effekt ved øget omdrejningstal |
| Forkert startprocedure | Følg vejledningen | Snavset tændrør eller forkert afstand mellem elektroderne | Rengør tændrøret og juster gnistgabet eller udskift tændrøret |
| 2. Motoren starter men mangler effekt | | |
|
| Forkert justering af chokerarmen (11) | Indstil chokerarmen(11) til [IMAGE] | | |
| Tilstoppet luftfilter | Rengør eller udskift filteret | | |
| Sodaflejringer eller fugt på tændrøret |
| Forkert karburatorindstilling | Rengør tændrøret eller udskift det med et nyt |
14.2 Kædesav
| Motoren kører, savkæden (31) bevæger sig ikke |
| Kædesavsforsatsen er ikke korrekt forbundet til motorenheden | Kontroller monteringen |
| Intet fremskridt |
| Savkæden (31) er tør/overvarm eller løs | Fyld olie eller slib, udskift eller stram savkæden (31) |
14.3 Hækkeklipper
| Motoren kører, klingerne bevæger sig ikke |
| Hækkeklipperforsatsen er ikke korrekt forbundet til motorenheden | Kontroller monteringen |
15 VEDLIGEHOLDELSESINTERVALLER
15.1 Kædesav
De oplyste tal er baseret på normale driftsforhold. I tilfælde af sværere forhold, såsom stærk støvgenerering og længere daglige driftstimer, skal de givne intervaller reduceres tilsvarende.
| Apparatdel | Handling | Før arbejdet påbegyndes | Ugentligt | I tilfælde af fejl | I tilfælde af skade | Efter behov |
| Smøring af kæden | Kontrol | X | | | | |
| Kontroller savkæden (31) | Vær opmærksom på skarpheden | X | | | | |
| Kontroller kædens spænding | X | | | | |
| Slib | | | | | X |
| Kontroller styreskinnen (41) | (slid, skade) | X | | | | |
| Rengør og vend | | X | X | | |
| Afgrat | | X | | | |
| Udskift | | | | X | X |
| Kontroller kædehjul (43) | | | X | | | |
| Udskift | | | | | X |
15.2 Hækkeklipper
De oplyste tal er baseret på normale driftsforhold. I tilfælde af sværere forhold, såsom stærk støvgenerering og længere daglige driftstimer, skal de givne intervaller reduceres tilsvarende.
16 GARANTI
- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.
- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.
- Du kan altid få mere information på tlf. 00 32 3 292 92 90.
- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
- Købskvitteringen skal opbevares som bevis på købsdatoen.
- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.
17 MILJ∅
Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde.
Sørg for at bortskaffe brugt motorolie på en miljømæssig korrekt måde. Vi anbefaler, at du tager det med i en forseglet beholder til din lokale genbrugsstation. Smid det ikke ud eller hæld det på jorden.
VARO – VIC. VAN ROMPUY N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at
Varemærke: POWERplus
er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.
EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):
2006/42/EC
2014/30/EU
2000/14/EC Annex V LwA
Measured 111dB(A)
Guaranteed 114dB(A)
Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):
EN ISO 10517 : 2019
EN ISO 11680-1 : 2011
EN ISO 11806-1 : 2011
EN ISO 14982 : 2009
Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Undertegnede handler på vegne af selskabets administrerende direktør,
Philippe Vankerkhove
