BRUKSANVISNING POWXG3026 PowerPlus
5.1 Arbeidsplassen 7
5.2 Personsikkerhet....8
5.3 Vær nøyaktig og omhyggelig når du omgås verktøy......8
5.4 Service....8
6 YTTERLIGERE SIKKERHETSINFORMASJON....8
6.1 Hekktrimmer....8
6.2 Motorsag....9
6.2.1 Forholdsregler for kast....10
6.3 Krattkutter 11
6.4 Trimmer 11
7 SIKKERHET VED HÄNDTERING AV BENSIN....12
8 F∅R BRUK 12
8.1 Sperre for gassavtrekker....12
8.2 Motorbryter....12
8.3 Lyddemper 12
8.4 Fest det runde håndtaket (Fig. 2)....13
8.5 Hurtigutløser (Fig. 3)....13
8.6 Justere selen....13
8.7 Montering av hekktrimmeren (Fig. 4)....13
8.8 Demontering av hekktrimmeren....13
8.10 Montering av styrestangen og kjedet 14
8.11 Sjekk av kjedestramming og justering 14
8.12 Smøring....14
8.12.1 Påfylling av kjedeolje....14
8.12.2 Kjedesmøring....15
8.12.3 Sjekke den automatiske smøringen....15
8.13 Slipe sagkjedet....15
8.14 Montering av utvidelsesanordningen 15
8.15 Montering/demontering av beskyttelsesvernet.... 15
8.16 Installere / skifte ut kuttebladet (Fig. 5A-F)....15
8.17 Installere / skifte ut trimmerhodet og trimmervernet (Fig. 6A-C)....16
8.18 Bruk av bæreselen (Fig. 7)....16
8.19 Innstilling av kuttehøyden....16
8.20.2 Transport og oppbevaring 17
8.20.3 Drivstoff 17
8.20.4 Bensin....17
8.20.5 Totaktsolje 18
8.20.7 Fylling av drivstoff 18
9 BRUK....18
9.1 Bruke maskinen....19
9.1.1 Sjekk og oppstart 19
9.1.2 Starte og stoppe....19
9.1.2.1 Kaldstart: 19
9.1.2.2 Varmstart:....20
9.1.2.3 Stoppe 20
9.2 Generelle bruksinstruksjoner....20
9.2.1 Grunnleggende arbeidsteknikk....20
9.2.5 Arbeide med motorsagen....22
9.2.5.1 Sageteknikker 22
9.3 Arbeid på sikkert vis....22
10 RENGJ∅RING....22
10.1 Rengjøring av motorenheten....22
10.2 Rengjøring av motorsagen....23
10.3 Rengjøring av hekktrimmeren....23
10.4 Rengjøring av trimmeren og krattkutteranordningen....23
11.1.1 Rengjøring av luftfilter (Fig. 20)....23
11.2 Drivstofffilter 23
11.3 Tennplugg 23
12 TEKNISKE DATA....24
13 ST∅Y 25
14 FEILS∅KING 25
14.1 Motorenhet 25
14.2 Motorsag....26
14.3 Hekktrimmer....26
Verktøyet er beregnet på følgende bruksområder:
- Krattkutter (med rundt metallblad): Krattkutteren er beregnet på å kutte ugress og klatreplanter. Den må ikke brukes til andre formål. Bruk aldri verktøyet til å kutte trær. Kutt aldri objekter med en diameter på over 13 mm.
- Gresstrimmer (med kuttehode og nylon kuttetråd): Gresstrimmeren er beregnet på å trimme gress. Den må ikke brukes til andre formål.
- Hekktrimmer (utstyrt med bajonettblad): Trimmeren er beregnet på å brukes til å trimme hekker og busker med en diameter på maksimalt 24 mm.
- Motorsag: dette verktøyet et tiltenkt trimming av grener i trær.
Ikke bruk verktøyet til andre formål enn de som beskrives i denne håndboken. Egner seg ikke til profesjonelt bruk.
ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.
2 BESKRIVELSE (FIG. A)
Motorenhet
- Sikkerhetssperre
- På/Av-bryter
- Bærehull
- 4x monteringsbolter
- Rundt håndtak (Gummiring + låsepinne)
- Sperrestang
- Skruegrep
- Skaft
- Regulator
- Tennpluggkontakt
- Chokespak
- Startsnor
- Drivstofftank
- Lokk
- Forladningsanordning
- Deksel til luftfilterhus
Hekktrimmeranordning
- Håndtak
- Låsing/opplåsing
- Girhus
- Kuttestang
- Baseplate
- Kontrollspak
- Frontskaft
- Låsepinne
- Drivskaft
Motorsaganordning
-
Frontskaft
-
Sikkerhetsring
-
Oljelokk
-
Oljetank
-
Sverd
-
Sagkjede
-
Benksliperholder
-
Stoppeanordning
-
Låsepinne
-
Drivskaft
-
Mutter
-
Gjenge
-
Kjedehjuldeksel
-
Stangstyring
-
Stanghull
-
Styreskinne
-
Oljedispenser
-
Kjedehjul
-
Oljejusteringsskrue
-
Kjedestrammerpinne
-
Kjedestrammerskrue
Trimmer/krattkutteranordning
-
2x bolter
-
Bladvern
-
Kutteblad
-
Trimmer med spole
POWXG3026 NO
- Frontskaft
- Låsepinne
- Drivskaft
Utvidelsesanordning
- Skaft
- Skruegrep
- Låsepinne
- Drivskaft
3 PAKKENS INNHOLD
■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden.
ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!
1x motorenhet
1x krattkutteranordning
1x motorsaganordning
1x trimmer/krattkutteranordning
1x utvidelsesanordning
1x håndtak + sperrestang
1x trimmer + spole
1x spole
1x kutteblad
1x bæresele
1x sverddeksel
1x bladdeksel
1x blandeflaske
1x manual
Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

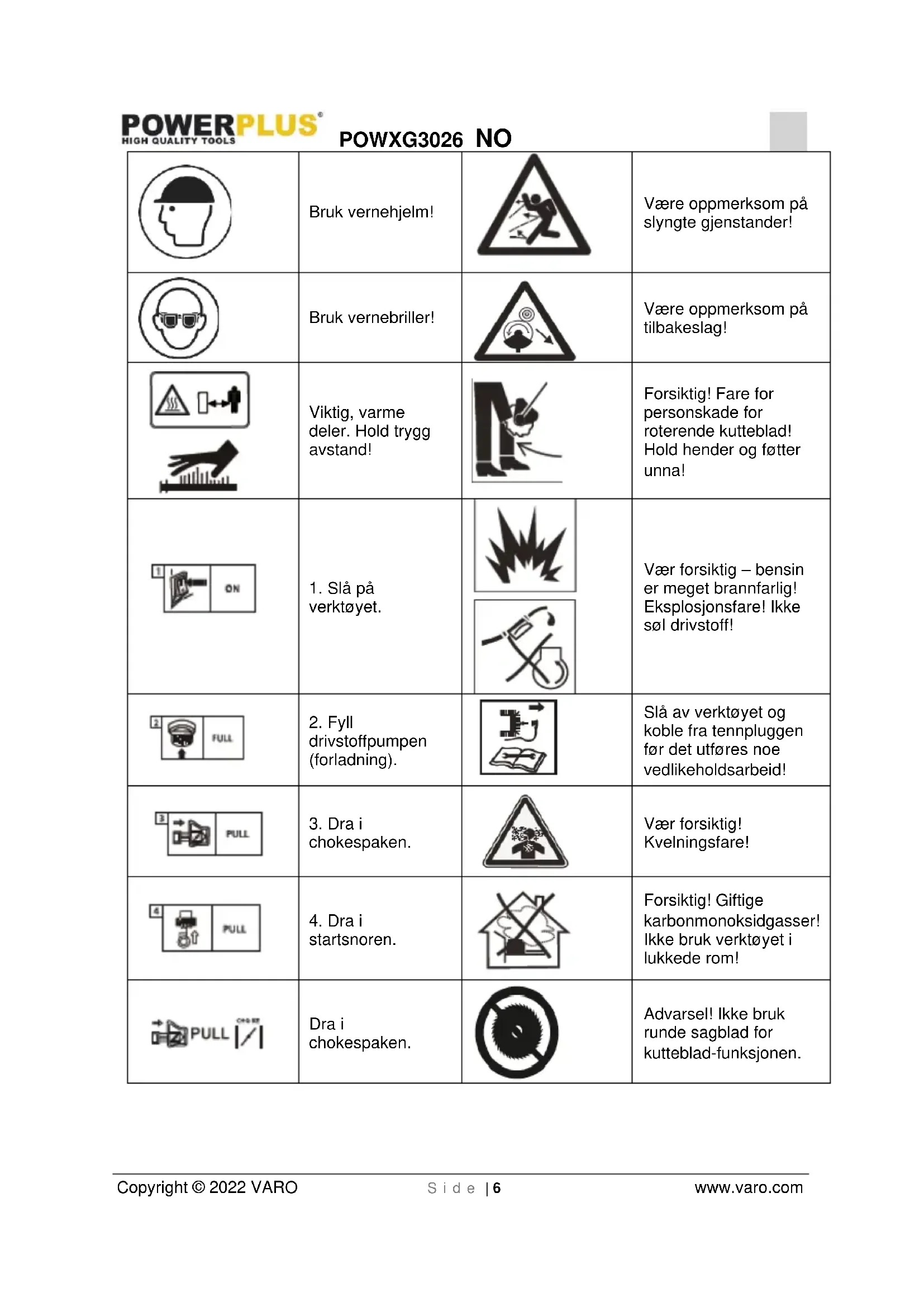

4 SYMBOLFORKLARING
Følgende symboler brukes i denne bruksanvisningen eller på maskinen:
 | Advarsel! Les driftsanvisningene før bruk! |  | Vær forsiktig! Fare for personskade på grunn av bevegelige blader! |
 | | Bruk vernehanskør! |  | Hold trygg avstand! |
 | | Bruk vernesko! |  | Beskytt utstyret mot regn og fuktighet! |
 | | Bruk ørevern! |  | Vær forsiktig! Venstregjenget. |
 | Bruk vernehjelm! |  | Være oppmerksom på slyngte gjenstander! |
 | Bruk vernebriller! |  | Være oppmerksom på tilbakeslag! |
  | Viktig, varme deler. Hold trygg avstand! |  | Forsiktig! Fare for personskade for roterende kutteblad! Hold hender og føtter unna! |
 | 1. Slå på verktøyet. |   | Vær forsiktig – bensin er meget brannfarlig! Eksplosjonsfare! Ikke søl drivstoff! |
 | 2. Fyll drivstoffpumpen (forladning). |  | Slå av verktøyet og koble fra tennpluggen før det utføres noe vedlikeholdsarbeid! |
 | 3. Dra i chokespaken. |  | Vær forsiktig! Kvelningsfare! |
 | 4. Dra i startsnoren. |  | Forsiktig! Giftige karbonmonoksidgasser! Ikke bruk verktøyet i lukkede rom! |
 | Dra i chokespaken. |  | Advarsel! Ikke bruk runde sagblad for kutteblad-funksjonen. |
 | Trykk på drivstoffpumpen (forladning) 6x. |  | Tilsett litt smøremiddel etter hver 20. timers drift. |
 | Blandingsforhold: 40 deler bensin til 1 del olje. |  | Det må holdes en avstand på 15 meter mellom maskinen og tredjeparter! |
 | Bensin: Ron 95 / RON 98. |  | Kutteverktøyet fortsetter å gå rundt etter at det er slått av (kutteblad/skjæretråd). |
 | 2-takts motorolje: ISO-L-EGD. |  | Brann, åpen ild og røyking er forbudt! |
 | Risiko for dødelig elektrisk støt! Hold minst 10 m avstand fra høyspentledninger! |  | Vær forsiktig! Fallende gjenstander. Spesielt ved kutting over hodehøyde. |
5 GENERELLE SIKKERHETSADVARSLER
- Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
- Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Verktøy avgir gnister som kan antenne støv eller damp.
- Hold barn og andre personer unna når du bruker verktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.
5.2 Personsikkerhet
- Verktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
- Unngå utilsiktet oppstart. Hvis du bærer verktøy med fingeren på bryteren, inviterer du til ulvkker.
- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i verktøvets bevegelige deler kan føre til personskade.
- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.
5.3 Vær nøyaktig og omhyggelig når du omgås verktøy
- Ikke overbelast apparatet. Bruk riktig verktøy i forhold til arbeidet som skal utføres. Korrekt verktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
- Slå verktøyet helt av før du utfører justeringer, skifter tilbehør eller oppbevarer verktøyet. Dette reduserer faren for at verktøyet startes opp ved et uhell.
- Oppbevar verktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Verktøy er farlige når de brukes av uerfarne personer.
- Verktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte verktøy.
- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
- Bruk verktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av verktøy til annet enn tiltenkt formål kan føre til farlige situasioner.
5.4 Service
- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.
6.1 Hekktrimmer
- Ikke bruk verktøyet på et farlig sted. Dette inkluderer steder med fare for eksplosjon forårsaket av drivstoffdunster, gasslekkasie eller eksplosivt støy.
- Må ikke brukes i lukkede områder. Eksosgasser, røyk eller dunster kan nå farlige konsentrasioner.
- Beskytt verktøyet. Denne hekktrimmeren er IKKE VÆRBESTANDIG og må ikke utsettes for direkte sollys, høye temperaturer og våte eller svært fuktige forhold.
POWXG3026 NO
- Ikke røyk når du fyller bensintanken. Dette er farlig fordi bensinen kan antennes og forårsake en eksplosjon.
- Unngå å søle drivstoff. Når du fyller tanken på hekktrimmeren, må du påse at motoren er slått av. Unngå å søle drivstoff, da dette kan antennes av den varme motoren. Fyll aldri på tanken med motoren i gang.
- Vær forsiktig når du oppbevarer hekktrimmeren. Hekktrimmeren må oppbevares på et tørt sted uten brennbare væsker.
- Hold avstand. Hekktrimmeren avgir eksosgass. Sørg for at tilskuere står på sikker avstand.
- Påse at du bruker oljeblandet drivstoff. Blandingen skal være 40 deler blyfri bensin til 1 del totaktsolje. Hvis ikke, vil motoren overopphetes og skade hekktrimmeren.
6.2 Motorsag
- Ikke bruk sagen med en hånd! Dette kan resultere i alvorlige skader til brukeren, hjelpere og tilskuere. En motorsag er utformet for bruk med to hender.
- ikke bruk sagen når du er sliten, eller under påvirkning av narkotika, alkohol eller medisiner.
- bruk sikkerhetsstøvler, klær som sitter godt, beskyttelseshansker, og øye-, hørsels- og hodebeskyttelse.
- Vær forsiktig når du håndterer bensin. For å unngå brann, flytt motorsagen minst 3 m fra fyllingsstedet før du starter motoren.
- Ikke la andre personer komme nær når du starter eller bruker motorsagen. Hold tilskuere og kjæledyr vekk fra arbeidsplassen.
- Ikke begynn å sage før du har et ryddig arbeidssted, stabilt underlag og en planlagt tilbaketrekningsrute fra treet som faller.
- Hold alle kroppsdeler vekk fra motorsagen mens motoren er i bruk.
- Før du starter motoren, forsikre deg om at kjedet på sagen ikke berører noe.
- Bær sagen først når motoren har stoppet, med sverdet og sagkjedet bakerst, og lyddemperen vekk fra kroppen.
- Ikke bruk en motorsag som har blitt ødelagt, feiljustert eller ufullstendig/ feilaktig montert i henhold til sikkerhetsforskriftene. Forsikre deg om at motorsagen stopper när gassregulatoren er frakoplet
- Slå av motoren før du legger ned motorsagen.
- Vær ytterst forsiktig når du sager små busker og unge trær fordi tynne materialer kan henge seg opp i kjedet og bli kastet mot deg eller føre til at du mister balansen.
- Når du sager en gren som står i spenn, vær forberedt på tilbakekast så du ikke blir truffet når spennet i trefibrene blir frigjort.
- Sørg for at håndtakene er tørre, rene og fri for olje eller bensinblanding.
- Motorsagen må kun brukes på steder med god ventilasjon.
- Ikke bruk en motorsag oppe i et tre med mindre du har undergått spesiell trening for dette.
- All service, bortsett fra de ting som forekommer i bruksanvisningens sikkerhets- og vedlikeholdsinstrukser, bør utføres av kompetent motorsag personale.
- Når du transporterer motorsagen bør du bruke den spesielt egnede sliren for sverdet
- Ikke bruk motorsagen ved, eller i nærheten av brannfarlige væsker eller gasser, enten de er utendørs eller innendørs. Dette kan resultere i eksplosjon eller brann.
- ikke fyll bensin- eller oljetanken eller foreta smøring mens motoren går.
- Bruk riktig redskap: kun ved må sages. Ikke bruk motorsagen til andre formål enn det den opprinnelig er ment for. Bruk f.eks. Ikke motorsagen til å sage plastikk, mur eller andre materialer som ikke er av tre.
- En førstegangsbruker bør få praktisk veiledning til å bruke motorsag og verneutstyr av en erfaren bruker.
- Ikke prøv å holde sagen med bare en hånd. Du vil ikke ha kontroll over reaktive krefter og du kan miste kontrollen over sagen, som kan resultere i at sperren og kjedet sklir eller hopper langs grenen eller tømmerstokken.
POWXG3026 NO
- Bruk aldri motorsagen innendørs. Giftige gasser produseres når forbrenningsmotoren startes opp, disse gassene kan være både fargeløse og luktfrie. Bruk av dette redskapet kan produsere støv, dis og røyk som inneholder kjemikalier som kan forårsake problemer når det gjelder kroppens vitale organer. Vær oppmerksom på farlig støv, dis (slik som sagspon eller olietåke fra kiedesmøring) og beskytt deq skikkelig mot dette.
- Bruk hansker og forsikre deg om at hånden din er varm. Utvidet bruk av motorsager som utsetter brukeren for vibrasjoner kan være årsak til hvit vibrasjonsfinger; vennligst bruk hansker og hold hånden varm. Hvis noen av symptomene på hvit vibrasjonsfinger forekommer, søk medisinsk hjelp øveblikkelig.
- Før inn den taggete støtfangeren på motorsagen rett bak hengslet som er til dette bruk og snu sagen rundt dette punktet. Den taggete støtfangeren ruller mot trestammen.
- Bare kjede, sverd og tennplugg kan skiftes av brukeren. Pass alltid på å skifte med korrekt materiale, som beskrevet i manualens spesifikasjoner.
6.2.1 Forholdsregler for kast
Topp-kontakt kan i visse tilfeller forårsake en lynrask ryggereaksjon, hvor den kan kaste sverdet opp og tilbake mot brukeren.
KLEMMING av sagkjedet langs UNDERSIDEN av sverdet kan dra sagen fremover vekk fra brukeren.
KLEMMING av sagkjedet langs TOPPEN på sverdet kan SKYVEsverdet raskt tilbake mot operatøren.
Alle disse reaksjonene kan føre til at du mister kontrollen over sagen, som kan resultere i alvorlige personulykker.
- Med litt innsikt i kasting, kan du redusere eller unngå å bli overrasket. Plutselige overraskelser bidrar til ulykker.
- Hold et godt fast grep på sagen med begge hender, høyre hånd på det bakre håndtaket, og venstre hånd på det fremre håndtaket, mens motoren går. Bruk et fast grep med tomler og fingre som går rundt motorsaghåndtakene. Et fast grep vil hjelpe til å redusere kast og opprettholde kontroll av sagen. Ikke slipp.
- Vær sikker på at området hvor du sager ikke har noen blokkeringer. Ikke la nesen på sverdet komme i kontakt med en trestamme, grein eller noen annen hindring som kunne bli truffet mens du bruker sagen.
■ Sag med høvt turtall på motoren.
- Ikke strekk deg eller sag over skulderhøvde.
- Følg produsentens slipe- og vedlikeholdsinstruksioner for sagkiedet.
- Bruk kun originale sverd og kieder som er spesifisert av produsenten eller tilsvarende.
Nb: Sagkjeder med lavt tilbakekast er kjeder som imøtekommer kast kriteriene.
Varsel: kast kan føre til en fare for å miste kontrollen over motorsagen noe som kan resultere i alvorlige eller livstruende skader til brukeren eller andre som står i nærheten. Vær alltid på vakt. Rotasjonskast og klemme-kast er store farer for motorsagbrukere og den største årsaken til de fleste ulykker.
Se opp for:
■ Rotasjonskast (Fig. 1a)
A = retningen av kastet
B = kastets reaksjonsområde
■ Skyv (klemmekast) og dra reaksjoner (Fig. 1b)
A = dra
B = faste gjenstander
C = skyv
6.3 Krattkutter
- BLADET KAN SLENGES MED STOR FART BORT FRA MATERIALER DET IKKE KAN KUTTE - Blad som slenges bort kan føre til amputering av armer eller bein. Hold mennesker og dyr 10 meter unna i alle retninger. Slå av motoren og la bladet stanset helt, hvis bladet kommer i kontakt med gjenstander under drift. Sjekk deretter om bladet er skadet. Kast alltid blad som er skjevt eller sprukket.
- BLADET KASTER GJENSTANDER MED STOR KRAFT - Du kan bli blind eller skadet. Bruk syns-, ansikts- og beinbeskyttelse. Før du bruker bladet må du alltid rydde arbeidsområdet for løse gjenstander. Hold mennesker og dyr 10 m unna i alle retninger.
- BLADET GÅR RUNDT ETTER AT GASSREGULATOREN SLIPPES - Et dreiende blad kan skjære deg eller tilskuere. Før du gjør noe som helst ved bladet må du slå av motoren og forsikre deg om at det dreiende bladet har stanset.
■ ADVARSEL: BRUK IKKE ANDRE TYPER BENSINBLANDING enn den som er anbefalt i denne instruksjonshåndboken. Bruk aldri bensin med mindre den er godt blandet med totaktsolje. Det kan forårsake varig skade, og dette vil gjøre produsentens garanti ugyldig.
- IKKE BRUK SAMMEN MED ANDRE SKJÆREANORDNINGER. Bruk bare våre reservedeler og vårt tilbehør, som er spesielt utformet for å forbedre ytelsen og for å maksimalisere sikker drift for produktene våre. Unnlatelse av dette kan føre til dårlig ytelse og mulige skader. Bruk bare trådhodet som leveres med dette produktet. Ikke bruk sammen med andre skjæreanordninger. Bruk av slike anordninger gjør produsentens garanti ugyldig og kan føre til alvorlige kroppsskader.
6.4 Trimmer
- Gresstrimmere må ikke benyttes av barn eller personer som ikke har fått opplæring.
- Bruk kraftige sko eller støvler for å beskytte føttene dine.
■ Bruk lange bukser for å beskytte beina dine.
- Hvis enheten er skadet, må du sørge for å få den reparert av autorisert personell.
- Ikke bruk apparatet i nærheten av barn og/eller dyr.
- Apparatet må kun brukes i dagslys eller med god belysning.
■ Bruk aldri apparatet uten dekslet.
- Før apparatet tas i bruk, må pinner, steiner, kabler og andre hindringer fjernes fra det området der du skal arbeide.
- Apparatet må kun brukes i stående stilling, med kuttetråden pekende ned mot bakken. Apparatet må aldri slås på i en annen posisjon.
- La aldri hender og føtter komme i berøring med kuttetråden.
- Unngå å komme i kontakt med kuttetråden.
- Før apparatet settes ned, må det slås av. Vent til kuttetråden har stanset helt. Forsøk aldri å stanse kuttetråden på egen hånd.
Vær forsiktig. Når apparatet er slått av, fortsetter det å rotere en liten stund.
- Bruk kun den kuttetrådtypen produsenten anbefaler. Bruk aldri en kuttetråd av metall eller fiskesnøre.
- Etter bruk må apparatet oppbevares på en sikker måte og utenfor barns rekkevidde.
- Ikke kutt mot harde objekter. Dette kan føre til personskade eller skade på trimmeren.
- Ikke bruk trimmeren til å kutte gress som ikke er i kontakt med bakken, f.eks. må du ikke kutte gress på vegger, steiner osv.
7 SIKKERHET VED HÅNDTERING AV BENSIN
ADVARSEL: Vær ekstra forsiktig ved håndtering av drivstoff. De er antennelige og dampene er eksplosive. Følgende punkter må følges.
■ Bruk kun en godkjent tank.
- Ta aldri av drivstofflokket eller etterfyll bensin mens verktøyet er i gang. La motorens eksoskomponenter kjøles ned før etterfylling.
■ Ikke røyk.
- Etterfyll aldri verktøvet innendørs.
- Oppbevar aldri verktøyet eller drivstoffbeholdere i nærheten av åpen ild, som f.eks. en varmtvannsbereder.
- Hvis det søles bensin må du ikke forsøke å slå på strømkilden, men få maskinen bort fra området der det er sølt før oppstart.
- Sett alltid bensinlokket godt på igjen etter fylling.
■ Hvis tanken må tappes, må dette skie utendørs.
8 F∅R BRUK
ADVARSEL! Bruk aldri maskinen uten sikkerhetsutstyret. Maskinens sikkerhetsutstyr må sjekkes og vedlikeholdes slik det beskrives i dette avsnittet. Hvis maskinen ikke passerer en av disse sjekene, må du kontakt din servicerepresentant for å få den reparert.
8.1 Sperre for gassavtrekker
- Denne sperren er designet for å hindre utilsiktet aktivering av gassavtrekkeren. Når du trykker på sperren (dvs. når du klemmer på håndtaket), frigjøres gassavtrekkeren. Når du slipper håndtaket, beveger gassavtrekkeren og sperren seg tilbake til sine opprinnelige stillinger. Denne bevegelsen kontrolleres av to uavhengige returfjærer. Dette arrangementet betyr at gassavtrekkeren automatisk sperres av når maskinen går på tomgang.
- Se instruksjoner under overskriften «Starte». Start maskinen og gi full gass. Slipp gassavtrekkeren og sjekk at kutteredskapen stopper og forblir i ro. Hvis kutteredskapen roterer med gassavtrekkeren i tomgangsstilling, må du sjekke forgasserens tomgangsinnstilling.
8.2 Motorbryter
Trykk ned «O»-siden av motorbryteren for å stoppe motoren.
Start motoren og sjekk at motoren stopper når du beveger motorbryteren til stopp-posisjonen.
8.3 Lyddemper
Lyddemperen er designet for å holde støynivåene på et minimum og for å rette eksos bort fra brukeren.
Bruk aldri en maskin uten lyddemper.
Innsiden av lyddemperen inneholder kjemiske stoffer som kan være kreftfremkallende. Unngå kontakt med disse stoffene dersom lyddemperen skades.
Husk at: Eksosen fra motoren er varm og kan inneholde gnister som kan starte en brann. Start aldri maskinen innendørs eller i nærheten av brennbare materialer.
8.4 Fest det runde håndtaket (Fig. 2)
- Start ved å montere gummiringen (5a) på skaftet (8).
- Fest sperrestangen (6) på gummiring (5a) fra undersiden.
- Pinnen (5b) til sperrestangen (6) må trykkes inn i ett av de to hullene i skaftet (8) for å låse den på plass.
- Trykk det runde håndtaket (5) på gummiringen (5a) på skaftet (8).
- Sett inn de 4 monteringsboltene (4) fra oversiden gjennom det runde håndtaket (5) og fest dem på sperrestangen (6) med de 4 mutrene.
- Trekk til skruene.
8.5 Hurtigutløser (Fig. 3)
Det er en lett tilgjengelig hurtigutløser monter ved opphengsringen, som en sikkerhetsfunksjon dersom motoren begynner å brenne, eller i alle andre situasjoner som krever at du må frigjøre deg selv fra maskinen.
8.6 Justere selen
ADVARSEL! Når du bruker maskinen, skal den alltid være sikkert hektet i selen. Ellers vil du ikke kunne kontrollere kutteren på sikker måte, noen som kan føre til skade på deg selv og andre. Bruk aldri en sele med defekt hurtigutløser.
Sett på selen. Hekt maskinen inn på selens festekrok. Juster selens lengde slik at festekroken er omtrent på høyde med hoften.
- Start med å løsne skruegrepet (7) på motorenhetens skaft (8).
- Trykk pinnen på frontskaftet (23) på hekktrimmeren inn i sporet på motorenhetens skaft (8) helt til den stopper. Når den er riktig innsatt, må den røde linjen være tilpasset den på motorenhetens skaft.
■ Trekk til skruegrepet (7).
Merk: monteringen av motorsag-/trimmer-/kraftkutter-/utvidelsesanordning utføres i samme rekkefølge.
8.8 Demontering av hekktrimmeren
Løsne skruegrepet (7) og dra frontskaftet (23) til hekktrimmeren ut av motorenhetens skaft (8).
Merk: demonteringen av motorsag-/ trimmer- /kraftkutter-/ utvidelsesanordning skal utføres i samme rekkefølge.
8.10 Montering av styrestangen og kjedet
Advarsel! Bruk vernehansker! Det er fare for personskader fra de skarpe taggene!
Merk: vær oppmerksom på kjøreretningen til sagkjedet (31) på stangen (30) og på baseplaten
Avhengig av slitasje, kan stangen (30) snus.
- Løsne mutteren (36) ved hjelp av fastnøkkelen.
■ Fjern kjedehjuldekselet (38).
- Legg sagkjedet (31) over bladet (30) ved å starte på tuppen.
■ Monter deretter stangen (30) og sagkjedet (31).
- Legg styreskinnen (41) over stangstyringen (39), mens du setter kjedestrammerpinnen (45) inn i bladhullet (40). Samtidig, legg sagkjedet (31) over kjedehjulet (43).
- Nå kan du stramme sagkjedet (31) ved å dreie kjedestrammerskruen (46) med klokken.
- Sett på plass kjedehjuldekselet (38) og stram forsiktig til mutteren (36).
8.11 Sjekk av kjedestramming og justering
Merk: Hvis det er vanskelig å rotere kjedet på sverdet eller det binder, er det satt for stramt på. Dette krever en mindre justering som følger:
Løsne sverdmutrene slik at bare er fingerstramme. Reduser strammingen ved å dreie sverdjusteringsskruen sakte mot klokken. Beveg kjedet frem og tilbake på sverdet. Fortsett å justere til kjedet roterer fritt men fremdeles sitter godt. ∅k strammingen ved å dreie sverdjusteringsskruen med klokken.
Når sagkjedet har korrekt stramming, holder du nesen på sverdet opp og strammer de to sverdskruene godt til.
Forsiktig: Et nytt sagkjede vil strekke seg og krever justering etter så lite som 5 kutt. Dette er normalt med et nytt sagkjede. Intervallene mellom justeringene vil bli lengre ganske raskt.
Forsiktig: Hvis sagkjedet er for løst eller for stramt, vil kjedehjul, sverd, kjede og kamaksellagre slites raskere.
8.12 Smøring
8.12.1 Påfylling av kjedeolje
For å unngå at det kommer urenheter i tanken, må du tørke av oljelokket før du åpner det. Sjekk oljestanden i tanken under saging ved å se på oljemåleren. Skru oljelokket godt på og tørk av eventuelt søl.
8.12.2 Kjedesmøring.
For å unngå for mye slitasje, må sagkjedet og sverdet smøres jevnt når de er i bruk.
Smøringen er automatisk. Bruk aldri sagen uten kjedesmøring. Hvis kjedet blir tørt, vil hele sagmekanismen raskt bli alvorlig skadet. Derfor er det viktig å både kjedesmøringen og oljestanden hver gang sagen brukes.
- Maks.: Etterfyll olje til målervinduet er fullt.
Før du starter arbeidet, må du sjekke den automatiske smøringen og oljemåleren. Slå på motorsagen og hold den over bakken. Vær forsiktig så ikke sagen berører bakken. Hold en avstand på 20 cm, for sikkerhets skyld. Hvis det ikke er spor av olje, kan du forsøke å rengjøre oljeåpningen, det øverste kjedestrammehullet og oljekanalen, ellers kan du kontakte vår kundeservice.
8.13 Slipe sagkjedet
Du kan får sagkjedet slipt raskt og riktig hos en spesialforhandler. Der kan du også kjøpe slipeutstyr slik at du kan slipe kjedet selv. Følg produsentens bruksanvisning.
Ta godt vare på verktøyene dine. Hold verktøyene skarpe og rene, slik at du kan arbeide på en sikker måte. Følg vedlikeholdsanvisningene og instruksjonene for skifte av verktøy.
8.14 Montering av utvidelsesanordningen
Forsiktig! Ikke bruk utvidelsesanordningen/skaftet (54) i kombinasjon med kuttebladet/spolen!
Merk: bruk utvidelsesanordningen/skaftet (54) for arbeid i større høyder.
- Monter utvidelsesanordningen/skaftet (54) mellom motorenheten og hekktrimmeren/motorsagen. Monteringen utføres på samme måte som for anordninger beskrevet tidligere.
8.15 Montering/demontering av beskyttelsesvernet
Advarsel! Ved arbeid med kuttebladet (49), må bladvernet (48) monteres. Bladvernet (48) plasseres under metallpanelet til skaftet (51). Bladvernet (48) er nå festet til frontskaftet (51) med de to skruene (47). For å gjøre dette, bruk den medfølgende unbrakonøkkelen.
| Kutteutstyr | Verneutstyr |
| Kutteblads bladvern (49) | Bladvern (48) |
| Trimmer (50) | Bladvern (48) + skjæretråds beskyttelsesvern |
Advarsel! ikke bruk noe annet kutteutstyr enn det som medfølger dette produktet. Bruk av noe annet kutteutstyr eller verneutstyr anses å være uriktig og innebærer en betydelig risiko for ulykker.
8.16 Installere / skifte ut kuttebladet (Fig. 5A-F)
Hekt vernforlengelsen av kutteredskapsvernet.
FORSIKTIG! Forsikre deg at bladvernet fjernes.
- Monter toppfesteplaten på akselen.
- Drei bladakselen til et av hullene i toppfesteplaten er stilt inn med det tilsvarende hullet i det øvre kutteredskapsvernet.
- Sett läsepinnen i hullet for å läse akselen.
- Plasser bladet, bunnfesteplaten og det nedre kutteredskapsvernet på akselen.
- Sett på mutteren. Mutteren må trekkes til med 35-50 Nm. Bruk pipenøkkelen i verktøysettet. Hold håndtaket på nøkkelen så nærme bladvernet som mulig. Trekk til mutteren ved å dreie i motsatt retning av rotasjonsretningen (OBS: venstregjenget).
- Trekk ut låsepinnen etter at installasjon er fulført.
8.17 Installere / skifte ut trimmerhodet og trimmervernet (Fig. 6A-C)
- Hekt trimmervernet på kutteredskapsvernet.
■ Monter toppfesteplaten på akselen.
- Drei bladakselen til et av hullene i toppfesteplaten er stilt inn med det tilsvarende hullet i det øvre kutteredskapsvernet.
- Sett läsepinnen i hullet for å läse akselen.
- Skru på trimmerhodet i motsatt retning av rotasjonsretningen.
- Demontering gjøres ved å følge instruksjonene i motsatt rekkefølge.
8.18 Bruk av bæreselen (Fig. 7)
Merk: følgende justeringer kan gjøres for å sikre at du kan arbeide uten å bli sliten. Innstillingene kan variere etter kroppsstørrelsen din.
Før du starter arbeidet, juster bæreselen til å passe til kroppsstørrelsen din.
Balanser utstyret med det påmonterte kutteverktøyet slik at kutteverktøyet svinger like over bakken, uten at du trenger å flytte utstyret med hendene.
- Ta på deg bæreselen og lukk klemmene så de kan klikke på plass. (Fig. 7A)
- Dra i beltet for å posisjonere bæreselen midt på kroppen og juster overdelen. (Fig. 7B)
- For å stramme de to skulderstroppene, dra i de to skulderstroppene. (Fig. 7C)
- For å sikre den riktige posisjonen til verktøyet på bæreselen, dra i beltet. (Fig. 7D)
- Koble til karabinkroken (Fig. 7E-G) og fest den med den røde stroppen på hurtigutløsningsmekanismen.
- Ta deretter verktøyet og heng det slik at bærehullet (3) klikker inn i karabinkroken. (Fig. 7H) Bærehullet (3) kan også beveges ved å løsne skruen og skyve det for å oppnå en optimal retningen på verktøyet.
8.19 Innstilling av kuttehøyden
- Ta på bæreselen og fest verktøyet.
- Bruk de ulike beltestroppene på bæreselen for å tilpasse den optimale arbeids- og kutteposisjonen.
- Utfør et par sirkulære bevegelser uten å starte motoren, for å finne den ideelle lengden for skulderstroppen. (Fig. 8A)
- Bæreselen er utstyrt med en hurtigutløsningsmekanisme. Dra i den røde stroppen hvis du må løse ut verktøyet raskt. (Fig. 9)
Forsiktig: Bruk alltid bæreselen når du arbeider med verktøyet. Ta på bæreselen så snart motoren er startet og den går på tomgang. Slå av motoren før du tar av bæreselen.
8.20.2 Transport og oppbevaring
- Oppbevar og transporter maskinen og drivstoffet slik at det ikke er fare for at lekkasje eller damper skal komme i kontakt med gnister eller åpen ild, f.eks. fra elektriske maskiner, motorer, elektriske releer, brytere eller kieler.
- Når du oppbevarer og transporterer drivstoff, må du bruke beholdere som er godkjente for denne bruken.
- Når du oppbevarer maskinen over lengre perioder, må drivstofftanken tømmes. Kontakt din lokale bensinstasion for å finne ut hvor du kan tømme drivstoff.
- Påse at maskinen er rengiort og at du gir den full service før langvarig oppbevaring.
- Transportvernet må alltid settes på kutteredskapen när maskinen transporteres eller settes i oppbevaring.
■ Sikre maskinen under transport.
- For å hindre utilsiktet oppstart av motoren, skal tennplugghetten alltid fjernes under langvarig oppbevaring, när maskinen ikke er under tilsyn og när du utfører service.
Vær forsiktig ved håndtering av drivstoff. Husk på farene for brann, eksplosjon og innånding av damp.
8.20.3 Drivstoff
Maskinen er utstyrt med en totaktsmotor og må alltid kjøres på en blanding av bensin og totaktsolje. Det er viktig å være nøye med mengden av olje som skal blandes i bensinen for å oppnå korrekt blanding. Ved blanding av små mengder drivstoff, kan selv små unøyaktigheter ha stor virkning på blandingsforholdet.
Drivstoff og damp er svært antennelig og kan forårsake alvorlig skade når de innåndes eller kommer i kontakt med huden. Av denne grunn må du være forsiktig ved håndtering av drivstoff, og du må sørge for tilstrekkelig ventilasjon.
8.20.4 Bensin
Bruk alltid en blanding av bensin/olie med god kvalitet og minst 95 oktan.
Bruk bensin med lavt utslipp, også kjent som alkylatbensin, hvis du kan.
Laveste anbefalte oktan er 95 (RON). Hvis du kjører motoren på lavere oktan enn 95, kan det forekomme såkalt banking. Dette gir høyere motortemperatur, som kan føre til alvorlig motorskade.
Når du arbeider med kontinuerlig høyt turtall, anbefales et høyere oktantall.
8.20.5 Totaktsolje
For å oppnå de beste resultater og ytelse, bør du bruke totaktsolje som er spesielt beregnet på våre luftkjølte totaktsmotorer.
Ikke bruk totaktsolje som er beregnet på vannavkjølte motorer, også kalt utenbordsolje (gradert TCW).
Bruk aldri olje beregnet på firetaktsmotorer.
Dårlig oljekvalitet og/eller for høyt olje/bensin-forhold kan nedsette ytelsen og redusere katalysatorens nytteliv.
| Bensin, liter | Totaktsolje, milliliter |
| 2,5 % (1:40) |
| 1 | 25 |
| 5 | 125 |
| 10 | 250 |
| 20 | 500 |
8.20.6 Blanding
- Bland alltid bensin og olje i en ren beholder beregnet på drivstoff.
- Start alltid med å fylle på halvdelen av bensinen som skal brukes. Hell deretter i hele mengden olje. Bland (rist) drivstoffblandingen. Tilsett resten av bensinen.
- Bland (rist) drivstoffblandingen grundig før den fylles på maskinens tank.
- Ikke bland mer enn en måneds drivstoff-forsyning om gangen.
- Hvis maskinen ikke skal brukes i en periode, bør drivstofftanken tømmes og rengjøres.
8.20.7 Fylling av drivstoff
Ta følgende forholdsregler for å redusere brannfaren:
- Ikke røyk eller plasser varme objekter i nærheten av drivstoff.
- Steng alltid av motoren før du fyller tanken.
- Stopp alltid motoren og la den kjøles ned i noen minutter før du fyller tanken.
- Ved fylling skal du åpne tanklokket sakte for å slippe ut overtrykket litt etter litt.
- Sett tanklokket godt på etter å ha fylt tanken.
- Flytt alltid maskinen bort fra stedet der du fylte tanken før du starter den.
- Bruk en beholder med utslippshindrende ventil.
- Rengjør området rundt tanklokket. Forurensning på tanken kan skape motorproblemer.
- Påse at drivstoffet er godt blandet ved å riste beholderen før du fyller tanken.
9 BRUK
Forsiktig! vær oppmerksom på lovbestemmelser i de aktuelle støyvernforskrifter.
Før du starter verktøyet, kontroller alltid at:
- Drivstoffsystemet ikke lekker.
- Verneutstyret og kutteutstyr er komplett og i perfekt driftstilstand.
■ Alle skruekoblinger er godt strammet.
- Alle bevegelige deler kan bevege seg lett og fritt.
9.1 Bruke maskinen
9.1.1 Sjekk og oppstart
- Bruk aldri maskinen uten vern eller med et skadet vern.
- Alle vern må være korrekt montert og skadefrie før du starter maskinen.
- Sjekk bladet for å forsikre deg om at det ikke er sprekker på bunnen av tennene eller ved senterhullet. Den vanligste årsaken til sprekkdannelse er at det dannes skarpe hjørner ved bunnen av tennene ved sliping, eller at bladet har blitt brukt med sløve tenner. Kast bladet hvis du finner sprekker.
- Sjekk at støtteflensen ikke er sprukket på grunn av materialtretthet eller fordi den har blitt trukket for hardt til. Kast støtteflensen hvis den har sprekker.
- Sjekk at bladvernet ikke er skadet eller sprukket. Skift bladvernet hvis det utsettes for støt eller har sprekker.
- Sjekk at trimmerhodet og trimmervernet ikke er skadet eller sprukket. Skift trimmerhodet eller trimmervernet hvis de har vært utsatt for støt eller har fått sprekker.
9.1.2 Starte og stoppe
Hele clutchdekslet og skaftet må monteres før maskinen startes, ellers kan clutchen løsne og forårsake personskade.
Påse at ingen uautoriserte personer befinner seg i arbeidsområdet, da dette kan skape fare for personskade. Sikker avstand er 15 meter.
9.1.2.1 Kaldstart:
En kaldstart av motoren betyr å starte minst 5 minutter etter at motoren ble slått av eller etter fylling av tanken.
- Starte: Tenning: Trykk ned «I»-siden på motorbryteren.
- Forladningsanordning Trykk gjentakende på forladningsanordningen 6 ganger.
- Choke: Sett chokebryteren i choke -posisjon
Chokebryteren vil automatisk løses ut ved å trykke på regulatorbryteren.
Hold maskinkroppen på bakken med venstre hånd (FORSIKTIG! Ikke med foten!). Grip starterhåndtaket og trekk sakte i snoren med høyre hånd til du føler motstand (starterhakene griper), og trekk deretter hardt i snoren. Legg aldri startersnoren rundt hånden. Trekk i snoren gjentatte ganger til motoren starter.
- Trekk i snoren gjentatte ganger til motoren starter. Når motoren starter, skal du la den varmes opp med gasslåsen på.
- Så snart motoren er i gang, trykk først på sikkerhetssperren (1) og så på regulatoren (9) for å deaktivere choken og aktivere det påmonterte kutteutstyret. Når motoren kjører på tomgangshastighet med regulatorspaken utløst, må det påmonterte kutteutstyret være stillestående!
Ikke plasser noen kroppsdel i det markerte området. Kontakt kan føre til brannsår eller elektrisk støt hvis tennplugghetten er skadet. Bruk alltid hansker. Ikke bruk maskinen med en skadet tennplugghette.
VIKTIG! Hvis startersnoren trekkes flere ganger med choken på, kan motoren oversvømmes og gjøre det vanskelig å starte.
Hvis du oversvømmer motoren, skal du gjenta prosedyren for varmstart noen ganger for å fjerne overskytende drivstoff.
9.1.2.2 Varmstart:
For å varmstarte motoren rett etter at den har stoppet, følger du trinnene 1-4 i ovenstående prosedyre. Chokespaken (11) trenger ikke å bli dratt ut for å starte en varm motor.
9.1.2.3 Stoppe
Stopp motoren ved å slå av tenningen (På/Av-bryter (2)).
9.2 Generelle bruksinstruksjoner
VIKTIG! Dette avsnittet beskriver grunnleggende sikkerhetsmessige forholdsregler når du arbeider med krattkuttere og trimmere.
Hvis du opplever situasjoner der du er usikker på hva du skal gjøre, bør du spørre en ekspert. Kontakt din forhandler eller et serviceverksted.
Unngå all bruk som du anser er utenfor din egen kapasitet.
Du må forstå forskjellen mellom krattrydding, gressklipping og gresstrimming før du bruker maskinen.
9.2.1 Grunnleggende arbeidsteknikk
Reduser motorhastigheten til tomgang etter hver kutting. Lange perioder med full gass uten belastning på motoren kan føre til alvorlig motorskade.
Noen ganger kan greiner eller gress kile seg fast mellom vernet og kutteredskapen. Stopp alltid motoren før rengjøring.
Maskiner med gressblader kan kastes hardt til siden når bladet kommer i kontakt med et fast objekt. Dette kalles bladskyving. En bladskyving kan være kraftig nok til å få maskinen og/eller operatøren til å skyves i enhver retning, og til å miste kontroll over maskinen. Bladskyving kan skje uten forvarsel hvis maskinen hekter eller kiler seg fast. Bladskyving inntreffer ofte på stede der det er vanskelig å se materialet som kuttes.
Unngå å kutte med delen av bladet I posisjon mellom klokken 12 og 3. På grunn av bladets rotasjonshastighet kan det oppstå bladskyving hvis du forsøker å kutte tykt materiale med denne delen av bladet.
Gressblader og gresskuttere må ikke brukes på noen form for trevirke.
Et gressblad brukes til alle typer tykt gress.
Gresset kuttes med svingende bevegelser fra side til side, der bevegelsen fra høyre til venstre er kuttebevegelsen og bevegelsen fra venstre til høyre er returbevegelsen. La venstre side av bladet (mellom klokken 8 og 12) gjøre kuttingen.
Hvis bladet vinkles mot venstre når du kutter gress, vil gresset ligge igjen på linje, noe som gjør det enklere å samle opp (f.eks. med en rake).
Forsøk å arbeide med en jevn rytme. Stå støtt med føttene fra hverandre. Beveg deg fremover etter returbevegelsen og stå støtt igjen.
La støttekoppen ligge lett an mot bakken. Den brukes til å beskytte bladet mot å treffe bakken. Reduser risikoen for at materialer skal tvinne seg rundt bladet ved å følge disse instruksjonene.
■ Arbeid alltid med full gass.
- Unngå allerede kuttet materiale under returbevegelsen.
Stopp motoren, løsne selen og plasser maskinen på bakken før du begynner å samle opp kuttet materiale.
9.2.2.1 Forhindre tilbakeslag
Ved arbeid med kutteblad er det en risiko for tilbakeslag hvis bladet slår mot faste hindringer (trestammer, grener, trestubber og lignende). Dette vil føre til at kutteverktøyet blir slynget tilbake i rotasjonsretningen. Dette kan føre til tap av kontroll av verktøyet. Ikke bruke kuttebladet i nærheten av gjerder metallstolper, grensesteiner eller fundamenter. For å kutte busker som ikke er så tette, skal verktøyet posisjoneres. (Fig. 10)
9.2.3 Gresstrimming med trimmerhodet
9.2.3.1 Trimming (Fig. 11)
Hold trimmerhodet rett over bakken og litt på skrå. Det er enden på tråden som gjør jobben. La tråden arbeide i sin egen rytme. Trykk aldri tråden ned i området som kuttes.
Tråden kan lett fjerne gress og ugress inn mot vegger, gjerder, trær og kanter, men den kan også skade følsom bark på trær og busker eller gjerdestolper.
Reduser risikoen for å skade planter ved å korte ned tråden til 10-12 cm og redusere motorhastigheten.
9.2.3.2 Rydding (Fig. 12)
Ryddeteknikken fjerner all uønsket vegetasjon. Hold trimmerhodet rett over bakken og på skrå. La enden av tråden treffe bakken rundet trær, stolper, statuer osv.
FORSIKTIG! Denne teknikken øker slitasjen på tråden.
Tråden slites raskere og må mates frem oftere når du arbeider inn mot steiner, murstein, betong, metallgjerder osv. enn når den bare kommer i kontakt med trær og tregjerder. Når du trimmer og rydder skal du bruke mindre enn full gass slik at tråden varer lengre, og for å redusere slitasjen på trimmerhodet.
9.2.3.3 Kutting (Fig. 13)
Trimmeren er ideell for å kutte gress som er vanskelig å nå med en vanlig gressklipper. Hold tråden parallelt med bakken når du kutter. Unngå å presse trimmerhodet mot bakken, da dette kan skade plenen og skade verktøyet.
Ikke la trimmerhodet ha kontinuerlig kontant med bakken ved vanlig kutting. Kontinuerlig kontakt av denne typen kan skade og slite på trimmerhodet.
9.2.3.4 Feiing (Fig. 14)
Vifteeffekten av den roterende tråden kan brukes til rask feiing. Hold tråden parallelt med og over området som skal feies, og beveg verktøyet kontinuerlig fra venstre til høyre. Når du kutter og feier skal du bruke full gass for å oppnå de beste resultatene.
9.2.4 Arbeide med hekktrimmeren (Fig. 15)
- Sørg for å stå støtt, med begge hender på trimmeren, og slå den på.
- Trim begge sider av hekken, start fra bunnen. Dette hindrer at det faller kvister ned i områder som enda ikke er trimmet.
- Før bladet lett gjennom hekkens overflate. Ikke forsøk å kutte dypt.
- Trim toppen på hekken.
- For eldre hekker som krever at det trimmes mye, bør du bruke en hagesaks til å kutte de tykkere grenene, for deretter å avslutte jobben med hekktrimmeren.
- Bruk aldri hekktrimmeren uten å sjekke tykkelsen på grenene.
9.2.5 Arbeide med motorsagen
9.2.5.1 Sageteknikker
Advarsel! Vær alltid oppmerksom på det som er kuttet og faller ned.
Advarsel! Vær oppmerksom på faren for grener som svinger tilbake.
Merk: Plasser stoppeanordningen (33) på grenen. Dette vil hjelpe deg med å arbeide mer sikkert og rolig.
Sage av små greiner (Fig. 16)
- Sag små grener (∅0-8 cm) fra toppen og ned.
Sage av større grener (Fig. 17)
- Ved saging av større grener (∅8-25 cm), lag først et hjelpekutt (A). En hjelpekutt forhindrer også fjerning av barken på hovedstammen.
- Sag fra toppen (B) til bunnen (A).
Sag i seksjoner (Fig. 18)
Trim lange eller tykke greiner før du gjør det endelig kuttet.
9.3 Arbeid på sikkert vis
- Hold verktøyet, kuttemekanismen og kjedevernet i god stand for å forhindre personskade.
■ Hvis verkøvet har blitt sluppet i bakken, kontroller om det er betvdelig skade eller feil.
- Respekter den angitte arbeidsvinkelen på maks. 60° ±10° for å sikre en sikker arbeidsposisjon. (Fig. 19)
- Ikke bruk verktøvet mens du står i en stige eller med ustødig fotfeste.
Ikke bli fristet til å ta et dårlig overveid kutt. Du kan utsette deg selv og andre for skade.
- Barn skal holdes under oppsyn for å påse at de ikke leker med apparatet.
- Skift arbeidsposisjon ofte. Hvis apparatet brukes over lang tid kan det føre til vibrasjonsrelaterte sirkulasjonsforstyrrelser i hendene. Du kan utvide brukens varighet ved å bruke egnede hansker eller å ta regelmessige pauser. Merk at enhver personlig anlegg for dårlig blodsirkulasjon, lave utendørstemperaturer eller store gripekrefter kan redusere anvendelsesperioden.
10 RENGJ∅RING
10.1 Rengjøring av motorenheten
Merk: rengjør verktøyet grundig etter hver bruk.
- Slå alltid av verktøyet før rengjøring, og koble fra tennpluggkontakten (10).
- Rengjør verktøyet jevnlig med en fuktig klut og mildt vaskemiddel. Sørg for at vann ikke kan trenge inn i verkøyets indre.
10.2 Rengjøring av motorsagen
Motorsagen må rengjøres for sagmugg med jevne mellomrom.
■ Fjern kjedehjuldekselet (38).
- Fjern sagkjedet (31) fra stangen (30) og rengjør styreskinnen (41).
- Hold sagkjedet (31) skarpt og kontroller spenningen, kontroller oljenivået og oljeforsyningen.
10.3 Rengjøring av hekktrimmeren
- Kontroller hekktrimmeren for løse skruer på kuttestangen (20) og stram til disse om nødvendig.
■ Fjern avklipp som sitter fast.
- Vedlikehold kuttestangen (20) ved å bruke en oljespray eller oljekanne.
10.4 Rengjøring av trimmeren og krattkutteranordningen
■ Fjern avklipp som sitter fast.
- Hold kuttebladet (49) skarpt for å forenkle arbeidet.
Luftfilteret skal rengjøres jevnlig for å fjerne støv og skitt og unngå:
■ Svikt i forgasser
- Startproblemer
- Tap av motoreffekt
- Unodig slitasje på motordeler
■ For stort drivstofforbruk
Rengjør filteret hver 25. time eller oftere hvis det er svært mye støv.
11.1.1 Rengjøring av luftfilter (Fig. 20)
Fjern luftfilterdekslet og ta ut filterelementet. Vask filteret i varmt såpevann. Påse at filteret tørker før det settes på plass.
Et luftfilter som har vært i bruk over lengre tid kan ikke rengjøres fullstendig. Filteret må derfor skiftes ut med et nytt med jevne mellomrom. Et skadet luftfilter skal alltid skiftes.
11.2 Drivstofffilter
Når motoren får for lite drivstoff, må tanklokk og filter sjekkes for blokkering.
11.3 Tennplugg
Tennpluggens tilstand påvirkes av:
Feiljustert forgasser.
Feil drivstoffblanding (for mye eller feil type olje).
Skittent luftfilter.
Disse faktorene skaper avsetninger på tennpluggens elektroder, noe som kan føre til motorfusk og startproblemer.
Hvis maskinen har lav effekt, er vanskelig å starte eller går dårlig på tomgang: Sjekk alltid tennpluggen først før du gjør noe annet. Hvis tennpluggen er uren, må den renses og det må sjekkes at gapet mellom elektrodene er 0,6 til 0,7 mm.
Tennpluggen skal skiftes etter ca. en måneds bruk, eller tidligere ved behov.
Anbefalt tennplugg:
Bruk alltid anbefalt type tennplugg. Bruk av feil tennplugg kan skade stempel og sylinder.
Sjekk at tennpluggen er montert med motstand.
12 TEKNISKE DATA
| Motorenhet |
| Sylinderkapasitet | 42,7 CC |
| Motorkraft | 1,35 kW |
| Hastighet for koblingsinngrep | 4400 min ^-1 |
| Tomgangshastighet | 3300 min _-1 |
| Enkel oppstart | Ja |
| Motortype | 2-takts luftkjølt sylinder |
| Drivstofftankens kapasitet | 1,16 l |
| Drivstoffs blandingsforhold | 40:1 |
| Skaftdiameter ∅ | 26 mm |
| Skafttype | STRAIGHT |
| Skaftlengde | 885 mm |
| Utvidet skaftlengde | 905 mm |
| Startmotor | Ja |
| Forgassertype | Diaphragm type |
| Tennpluggtype | POWERPLUS |
| Lav vibrasjon-system | Ja |
| Håndtakstype | D-håndtak |
| automatisk avslåing av choke | Ja |
| Hekktrimmer | |
| Bladstørrelse | 400mm |
| Kuttebredde | 24 mm |
| Rotasjonshastighet | 6900 min ^-1 |
| Type bladspiss | Protective |
| Kuttelengde | 365mm |
| Blad med dobbel virkning | Ja |
| Blads rotasjonshastighet | 1550 min ^-1 |
| Hurtigstans | Ja |
| Justerbart hode | Ja |
| Motorsag | |
| Sverdstørrelse | 10 inch |
| Kuttelengde | 250 mm |
| Rotasjonshastighet | 6900 min ^-1 |
| Kjedehastighet | 20 m/s |
| Kjedetype | Oregon |
| Sverdtype | Oregon |
| Automatisk påføring av olje av kjede | Ja |
| Lavt tilbakeslag | Ja |
| Krattkutter | |
| Kuttebredde | 255mm |
| Rotasjonshastighet | 6900 min ^-1 |
| Antall tagger | 3T |
POWERPLUS®
HIGH QUALITY TOOLS
POWXG3026 NO
| Bladets mål | 255 mm |
| Sikkerhetsvern | Ja |
| Trimmer | |
| Kuttebredde | 430 mm |
| Rotasjonshastighet | 6525 min ^-1 |
| Trådforlengelsestype | TAP&GO |
| Spolediameter | 2,4 mm |
| Spolelengde | 6 m |
| Sikkerhetsvern | Ja |
13 ST∅Y
Støyemisjonsverdier målt i samsvar med relevant standard. (K=2.5)
| Lydtrykknivå LpA | 98dB(A) |
| Lydeffektnivå LwA | 114dB(A) |
VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).
aw (Vibrasjon)
9.8m/s²
K = 1,5 ~m / s^2
14 FEILS∅KING
14.1 Motorenhet
| Hva du gjør når ... |
| Kilde til problemet | Løsning | Kilde til problemet | Løsning |
| 1. Motoren vil ikke starte eller stopper av seg selv | 4. Motoren går ujevnt og har liten effekt ved gasspådrag |
| Feil startprosedyre | Følg instruksjonene | Skitten tennplugg eller feil elektrodeavstand | Rengjør tennpluggen og juster avstanden eller skift ut tennpluggen |
| 2. Motoren starter, men har liten effekt | | |
| Feil justering av chokespaken (11) | Sett chokespaken(11) til | | |
| Blokkert luftfilter | Rengjør eller skift filter | | |
| Sotbelegg eller fuktighet på tennpluggen |
| Feil justering av forgasser | Rengjør tennpluggen eller skift ut med en ny tennplugg |
14.2 Motorsag
| Motor er i gang, sagkjedet (31) går ikke |
| Motorsaganordningen er ikke riktig koblet til motorenheten | Kontroller monteringen |
| Ingen fremdrift |
| Sagkjedet (31) tørt/overopphetet eller er løst | Fyll på olje eller kvess, skift ut eller stram til sagkjedet (31) |
14.3 Hekktrimmer
Tallene som er gitt her er basert på normale driftsforhold. I tilfelle vanskeligere forhold, for eksempel ved mye støvgenerering og lengre daglige driftstimer, skal de gitte intervallene reduseres tilsvarende.
| Verktøydel | Handling | Før arbeidet påbegynnes | Ukentlig | I tilfelle feil | I tilfelle skade | Etter behov |
| Smør kjedet | Kontroller | X | | | | |
| Kontroller sagkjedet (31) | Vær oppmerksom på skarpheten | X | | | | |
| Kontroller kjedets spenning | X | | | | |
| kvesse | | | | | X |
| Kontroller styreskinnen (41) | (slitasje, skade) | X | | | | |
| Rengjør og snu | | X | X | | |
| Avgrade | | X | | | |
| Skift ut | | | | X | X |
| Kontroller kjedehjulet (43) | | | X | | | |
| Skift ut | | | | | X |
15.2 Hekktrimmer
Tallene som er gitt er basert på normale driftsforhold. I tilfelle vanskeligere forhold, for eksempel ved mye støvgenerering og lengre daglige driftstimer, skal de gitte intervallene reduseres tilsvarende.
16 GARANTI
- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøvet.
- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt
- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
■ Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.
- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
17 MILJ∅
Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte.
Kvitt deg med brukt motorolje på en miljøvennlig måte. Vi foreslår at du leverer den inn i en forseglet beholder til din lokale bensinstasjon. Ikke kast oljen i søppelkassen eller tøm den ut på bakken.
18 SAMSVARSERKLÆRING
VARO – VIC. VAN ROMPUY N.V.. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,
produkt: LONG REACH 4-i-1 kombi: krattkutter, gresstrimmer, hekktrimmer,
motorsag 42,7 CC
merke: POWERplus
modell: POWXG3026
oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.
EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):
2006/42/EC
2014/30/EU
2000/14/EC Annex V
LwA
Measured 111dB(A)
Guaranteed 114dB(A)
Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):
EN ISO 10517:2019
EN ISO 11680-1 : 2011
EN ISO 11806-1 : 2011
EN ISO 14982:2009
Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Undertegnede handler på vegne av selskapets CEO,
8.20.2 Transport og opbevaring 17
8.20.3 Brændstof 18
8.20.4 Benzin 18
8.20.5 Totaktsolie 18
8.20.6 Blanding 18
8.20.7 Påfyldning 19
9 BETJENING 19
9.1 Betjening af maskinen 19
9.1.1 Kontrol og start 19
9.1.2 Start og stop 19
9.1.2.1 Koldstart: 19
9.1.2.2 Varmstart: 20
9.1.2.3 Standsning: 20
B = solide/hårde objekter
C = skub
6.3 Buskrydder
■ Bær lange bukser for at beskytte benene.
8.20.2 Transport og opbevaring
9.1.1 Kontrol og start
Chokeren frigives automatisk ved at trykke gashåndtaget.
Reducer risikoen for at materiale vikles omkring kniven ved at følge disse instruktioner:
- Sav små grene (∅0-8 cm) fra toppen og ned.
■ Sav fra toppen (B) til bunden (A).
Sav i sektioner (Fig. 18)
- Børn skal holdes under opsyn for at sikre, at de ikke leger med dette apparat.
- Fjern savkæden (31) fra stangen (30) og rengør styreskinnen (41).
