POWXG3026 - Heckenscheren PowerPlus - Kostenlose Bedienungsanleitung

Bezeichnung	Beschreibung
Produkttyp	Elektrische Heckenschere
Leistung	600 W
Klingenle4nge	61 cm
Zahnabstand	27 mm
Gewicht	3,5 kg
Kabelle4nge	10 m
Sicherheit	berlastschutz, Sicherheitsschalter
Verwendung	Ideal zum Schneiden von Hecken und Be4schen
Wartung	Regelme4diges Sche4rfen der Klingen, Reinigung nach Gebrauch
Garantie	2 Jahre

Häufig gestellte Fragen - POWXG3026 PowerPlus

Wie startet man die Heckenschere PowerPlus POWXG3026?

Um die Heckenschere zu starten, stellen Sie sicher, dass das Werkzeug korrekt montiert ist und der Akku geladen ist. Drfccken Sie die Starttaste, we4hrend Sie den Abzug gedrfcckt halten.

Welche Arten von Zweigen kann die PowerPlus POWXG3026 schneiden?

Die PowerPlus POWXG3026 ist zum Schneiden von Zweigen bis zu 20 mm Durchmesser ausgelegt. Vermeiden Sie das Schneiden dickerer Zweige, um das Werkzeug zu schonen.

Wie pflegt man die Heckenschere?

Um Ihre Heckenschere zu pflegen, reinigen Sie die Klingen regelme4dfig nach dem Gebrauch und schmieren Sie sie mit einem geeigneten l. berprfcfen Sie auch den Zustand des Akkus und laden Sie ihn bei Bedarf auf.

Ist die Heckenschere PowerPlus POWXG3026 ffcr den Audfeneinsatz bei feuchtem Wetter geeignet?

Nein, es wird nicht empfohlen, die Heckenschere bei feuchtem Wetter zu verwenden. Dies kann das Werkzeug besche4digen und Sicherheitsrisiken verursachen.

Wie schwer ist die Heckenschere PowerPlus POWXG3026?

Das Gewicht der Heckenschere PowerPlus POWXG3026 betre4gt etwa 2,5 kg, was sie leicht und einfach zu handhaben macht.

Wie lagert man die Heckenschere PowerPlus POWXG3026?

Bewahren Sie Ihre Heckenschere an einem trockenen und kfchlen Ort auf, der vor Witterungseinflfcssen geschfctzt ist. Entfernen Sie bei Bedarf den Akku.

Wie ersetzt man die Klinge der Heckenschere?

Um die Klinge zu ersetzen, schrauben Sie die Befestigungsschrauben mit einem geeigneten Schraubendreher ab, entfernen Sie die alte Klinge und installieren Sie die neue unter Beachtung der Ausrichtung, dann schrauben Sie sie wieder fest.

Sind mit der PowerPlus POWXG3026 Zubehf6rteile enthalten?

Die Heckenschere wird in der Regel mit einer Bedienungsanleitung und einem Service-Schlfcssel geliefert. berprfcfen Sie den Verpackungsinhalt beim Kauf.

Welche Garantie hat das Produkt PowerPlus POWXG3026?

Die Heckenschere PowerPlus POWXG3026 ist in der Regel mit einer 2-je4hrigen Garantie abgedeckt. Bewahren Sie Ihren Kaufbeleg ffcr Garantieansprfcche auf.

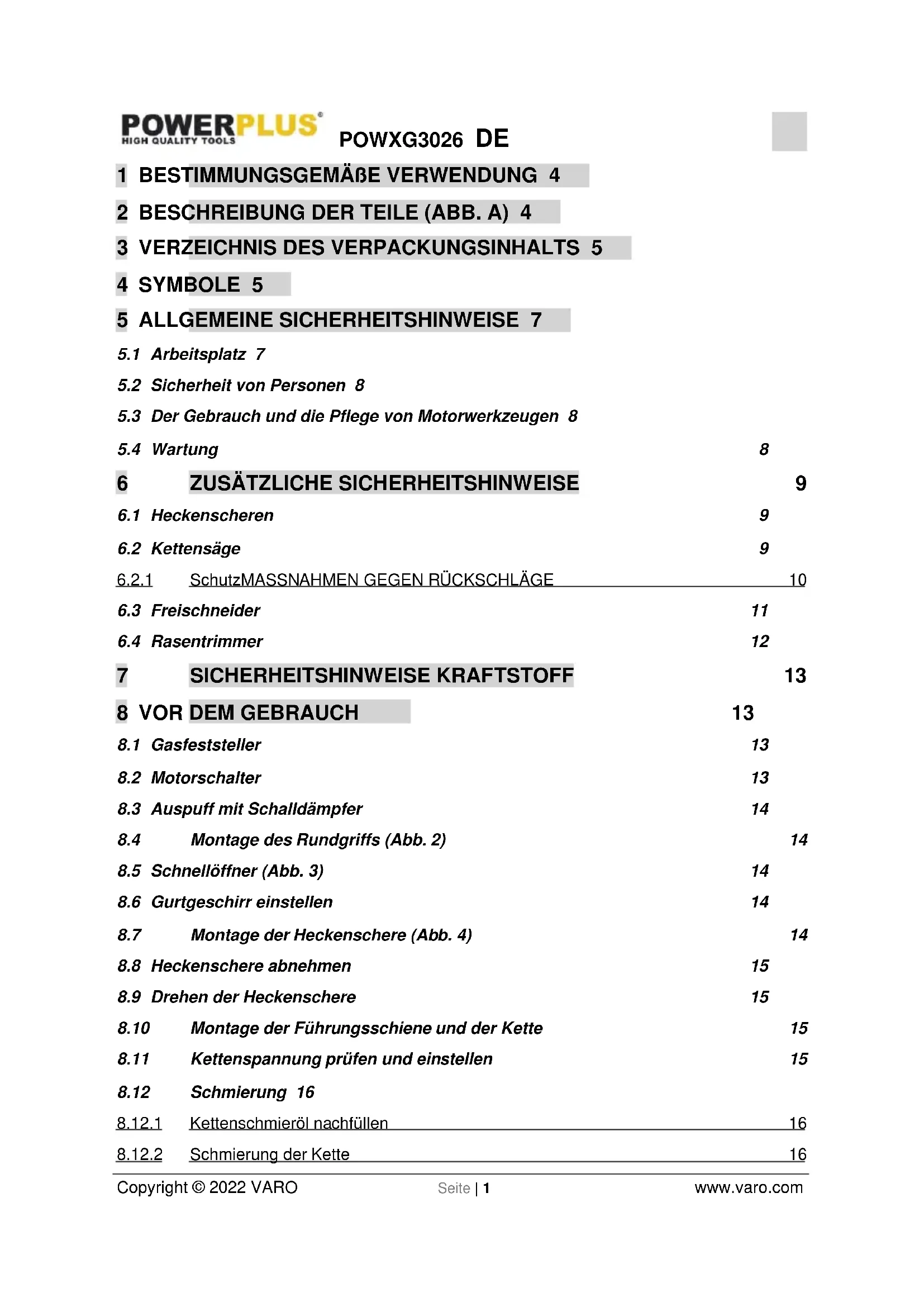

BEDIENUNGSANLEITUNG POWXG3026 PowerPlus

9.1.2.1 Koud starten:

2 BESCHREIBUNG DER TEILE (ABB. A) 4

3 VERZEICHNIS DES VERPACKUNGSINHALTS 5

4 SYMBOLE 5 5 ALLGEMEINE SICHERHEITSHINWEISE 7

5.2 Sicherheit von Personen 8

5.3 Der Gebrauch und die Pflege von Motorwerkzeugen 8

6 ZUSÄTZLICHE SICHERHEITSHINWEISE 9

6.2.1 SchutzMASSNAHMEN GEGEN RÜCKSCHLÄGE 10

7 SICHERHEITSHINWEISE KRAFTSTOFF 13

8.2 Motorschalter 13

8.3 Auspuff mit Schalldämpfer 14

8.4 Montage des Rundgriffs (Abb. 2) 14

8.5 Schnellöffner (Abb. 3) 14

8.6 Gurtgeschirr einstellen 14

8.7 Montage der Heckenschere (Abb. 4) 14

8.8 Heckenschere abnehmen 15

8.9 Drehen der Heckenschere 15

8.10 Montage der Führungsschiene und der Kette 15

8.11 Kettenspannung prüfen und einstellen 15

8.12.1 Kettenschmieröl nachfüllen 16

8.12.2 Schmierung der Kette 16POWXG3026 DE

Copyright © 2022 VARO Seite | 2 www.varo.com

8.12.3 Automatische Schmierung der Kette überprüfen 16

8.13 Sägekette schärfen 16

8.14 Montage der Verlängerung 16

8.15 Montage / Abnehmen des Messerschutzes 17

8.16 Montage / Austausch des Messers (Abb. 5A-F) 17

8.17 Montage / Austausch des Trimmerkopfs und Trimmerschutzes (Abb. 6A-C) 17

8.18 Anlegen des Rückentragsystems (Abb. 7) 17

8.19 Einstellen der Schnitthöhe 18

8.20 Richtiger Umgang mit Kraftstoff 18

8.20.1 Sicherheitsbestimmungen für Kraftstoff 18

8.20.2 Transport und Lagerung 18

8.20.3 Kraftstoff 19

8.20.5 2-T-Öl (2-Takt-Mischöl) 19

8.20.6 Kraftstoff mischen 20

9.1 Mit dem Gerät arbeiten 20

9.1.1 Prüfen und Starten 20

9.1.2 Gerät starten und stoppen 21

9.2 Allgemeine Hinweise zum Arbeiten 22

9.2.1 Grundlegende Arbeitstechniken 22

9.2.2 Gras mit dem Grasschneidblatt schneiden 22

9.2.2.1 Rückschlagvermeidung 23

9.2.3 Rasen trimmen mit dem Trimmerkopf 23

9.2.3.1 Rasen trimmen (Abb. 11) 23

9.2.3.2 Entfernen von Unkraut (Abb. 12) 23

9.2.4 Arbeit mit der Heckenschere (Abb. 15) 24

9.2.5 Arbeit mit der Kettensäge 24

9.2.5.1 Schnitttechniken 24

9.3 Sicheres Arbeiten 25

10.1 Reinigung des Motors 25

10.2 Reinigung der Kettensäge 25

10.3 Reinigung der Heckenschere 25

10.4 Reinigung des Rasentrimmer- / Freischneideraufsatzes 25

11 REGELMÄßIGE WARTUNGSARBEITEN 25

11.2 Kraftstofffilter 26

14 FEHLERSUCHE UND FEHLERBEHEBUNG 28

POWXG3026 1 BESTIMMUNGSGEMÄßE VERWENDUNG Dieses Gerät ist für folgende Anwendungen bestimmt:

• Freischneider (mit Rundmesser aus Metall): Der Freischneider ist für das Schneiden von Unkraut und Kletterpflanzen ausgelegt. Das Gerät darf nicht für andere Zwecke benutzt werden, vor allem nicht zum Schneiden von Holz. Objekte mit einem Durchmesser von über 13 mm dürfen nicht geschnitten werden.

• Rasentrimmer (mit Schneidkopf mit Nylonseil): Der Rasentrimmer ist zum Trimmen von Gras bestimmt. Das Gerät darf nicht für andere Zwecke benutzt werden.

• Heckenschere (bei Nutzung mit Säbelblatt): Die Heckenschere ist zum Schneiden von Hecken und Büschen mit einem Ast-Durchmesser von nicht mehr als 24 mm bestimmt.

• Kettensäge: dieses Gerät ist zum Zurückschneiden von Ästen in Bäumen bestimmt. Das Gerät darf nur für die in dieser Bedienungsanleitung beschriebenen Zwecke benutzt werden. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A) Motor

4. 4x Montageschrauben

10. Zündkerzenstecker

Heckenscherenaufsatz

18. Ver-/Entriegelung

24. Verriegelungsstift

28. Öltankverschluss

32. Schleifbockhalter

34. Verriegelungsstift

42. Kettenschmierung

45. Kettenspannzapfen

46. Kettenspannschraube

Rasentrimmer- / Freischneideraufsatz

50. Trimmer mit SpulePOWXG3026 DE

52. Verriegelungsstift

56. Verriegelungsstift

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1x Motor 1x Heckenscherenaufsatz 1x Kettensägenaufsatz 1x Rasentrimmer- / Freischneideraufsatz 1x Verlängerung 1x Griff + Schutzleiste 1x Trimmer mit Spule 1x Spule 1x Messer 1x Rückentragsystem 1x Stangenabdeckung 1x Messerabdeckung 1x Mischflasche 1x Gebrauchsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler! 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnung! Gebrauchsanleitung vor Inbetriebnahme lesen!

Achtung! Verletzungsgefahr durch laufende Messer!

Schutzhandschuhe tragen!

Sicherheitsabstand einhalten!

Sicherheitsschuhe tragen!

Gerät vor Nässe und Feuchtigkeit schützen!

Achtung! Linksgewinde.POWXG3026 DE Copyright © 2022 VARO Seite | 6 www.varo.com

Vorsicht vor weggeschleuderten Partikeln!

Schutzbrille tragen!

Vorsicht vor Rückschlag!

Wichtig: Teile werden heiß. Sicherheitsabstand einhalten!

Vorsicht! Verletzungsgefahr durch rotierendes Messer! Hände und Füße fernhalten!

1. Gerät einschalten.

Achtung – Benzin ist hochentzündlich! Explosionsgefahr! Keinen Kraftstoff verschütten!

befüllen (Einspritzbalg).

Vor Wartungsarbeiten Gerät ausschalten und Zündkerzenstecker abziehen!

Achtung! Erstickungsgefahr!

4. Starterseil ziehen.

Vorsicht! Giftige Kohlenmonoxid- Abgase! Gerät nicht in geschlossenen Räumen verwenden!

Warnung! Keine Kreissägeblätter für die Messerfunktion verwenden.POWXG3026 DE Copyright © 2022 VARO Seite | 7 www.varo.com

Kraftstoffpumpe (Einspritzbalg) 6x drücken.

Alle 20 Betriebsstunden leicht schmieren.

Mischungsverhältnis: 40 Teile Benzin zu 1 Teil Öl.

15 Meter Sicherheitsabstand zwischen dem Gerät und umstehenden Personen einhalten!

Das Schneidwerkzeug (Messer / Schneidfaden) läuft noch kurze Zeit weiter, wenn der Gashebel losgelassen wird.

Zweitakt-Motoröl: ISO-L-EGD

Feuer, offene Flammen und Rauchen sind verboten!

Gefahr von tödlichem Stromschlag! Mindestens 10 m Abstand zu Stromfreileitungen einhalten!

Achtung! Herabfallende Gegenstände. Besonders bei Arbeiten über Kopfhöhe. 5 ALLGEMEINE SICHERHEITSHINWEISE Bitte lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf.

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Motorbetriebene Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Motorgeräts fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.POWXG3026 DE Copyright © 2022 VARO Seite | 8 www.varo.com

5.2 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Motorwerkzeug. Benutzen Sie kein Motorwerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Motorwerkzeugs kann zu schweren Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Motorwerkzeugs, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Motorwerkzeug ausgeschaltet ist, bevor Sie es aufnehmen oder tragen. Wenn Sie beim Tragen des Motorwerkzeugs den Finger am Schalter haben, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Motorwerkzeug einschalten. Ein Werkzeug oder Schlüssel, das/der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Motorwerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.3 Der Gebrauch und die Pflege von Motorwerkzeugen

• Verwenden Sie für Ihre Arbeit das dafür geeignete Motorwerkzeug. Mit dem passenden Motorwerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Bewahren Sie unbenutzte Motorwerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Motorwerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Motorwerkzeuge sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Motorwerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Motorwerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Motorgerät, Zubehör, Einsatzwerkzeuge usw. entsprechend den Anweisungen für diese bestimmte Art von Motorwerkzeug. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Motorwerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Motorwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Motorwerkzeugs gewahrt bleibt.POWXG3026 DE Copyright © 2022 VARO Seite | 9 www.varo.com

6 ZUSÄTZLICHE SICHERHEITSHINWEISE

• Nicht an gefährdeten Stellen mit dem Gerät arbeiten. Zu diesen Stellen gehören Orte mit Gefährdungen durch Explosion, austretendes Gas oder explosive Stäube.

• Nicht mit dem Gerät im Inneren von Gebäuden (geschlossene Räume) arbeiten. Hier können Auspuffgase, Rauch oder Dämpfe gefährliche Konzentrationen erreichen.

• Das Gerät immer schützen. Diese Heckenschere ist nicht WASSERGESCHÜTZT, und sie darf direkter Sonneneinstrahlung, hohen Umgebungstemperaturen sowie Feuchtigkeit und Nässe und feuchten Bedingungen nicht ausgesetzt werden.

• Beim Tanken nicht rauchen. Das ist potenziell gefährlich, weil der Kraftstoff sich dabei entzünden und eine Explosion verursachen kann.

• Kraftstoff nicht verspritzen. Beim Betanken des Geräts muss der Motor ausgeschaltet sein. Kraftstoff darf nicht verspritzt werden, weil dieser sich am heißen Motor entzünden kann. Beim Betanken darf der Motor auf keinen Fall (noch) laufen.

• Seien Sie umsichtig beim Lagern des Geräts! Das Gerät muss in einem trockenen Bereich und in sicherem Abstand von entflammbaren Flüssigkeiten gelagert werden.

• Immer einen Sicherheitsabstand zwischen Körper und Gerät einhalten. Das Gerät erzeugt Abgase. Umstehende Personen müssen immer einen Sicherheitsabstand zum Arbeitsbereich einhalten.

• Die Benzinmischung aus Benzin und 2-Takt-Mischöl muss richtig zubereitet sein. Das Mischungsverhältnis Benzin/Mischöl muss 40:1 betragen. Bei einem falschen Mischungsverhältnis kann das Gerät überhitzen und beschädigt werden.

• Arbeiten Sie mit der Säge NICHT einhändig! Andernfalls besteht die Gefahr, dass Bedienpersonen, Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.

• Arbeiten Sie mit der Säge NICHT, wenn Sie müde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten sind.

• Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung, Schutzhandschuhe, Schutzbrille, Ohrenschützer und einen Kopfschutz.

• Seien Sie vorsichtig im Umgang mit Kraftstoff. Starten Sie die Säge im Abstand von mindestens 3 m vom Auffüllort des Kraftstoffs, um Feuer zu vermeiden.

• Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.

• Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand eingenommen und einen Rückzugsweg vor dem fallenden Baum eingeplant haben.

• Wenn der Motor läuft, müssen alle Körperteile von der Kettensäge wegweisen.

• Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände berührt.

• Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, die Leitschiene und die Kette sich hinten befinden und der Auspuff von Ihrem Körper wegweist.

• Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig und locker montiert ist. Vergewissern Sie sich, dass die Kettensäge angehalten hat, wenn die Sperre des Gasgriffs freigegeben wird.

• Schalten Sie den Motor aus, bevor Sie die Kettensäge absetzen.

• Seien Sie beim Schneiden kleiner Büsche und Schößlinge äußerst vorsichtig, denn das dünne Astwerk kann sich in der Säge verfangen und in Ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.

• Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.POWXG3026 DE Copyright © 2022 VARO Seite | 10 www.varo.com

• Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl oder Kraftstoffgemisch sind.

• Arbeiten Sie mit der Kettensäge nur an gut belüfteten Orten.

• Schneiden Sie mit der Kettensäge NICHT in einem Baum, außer Sie besitzen eine entsprechende Ausbildung.

• Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom Kundendienst für Kettensägen ausgeführt werden.

• Bringen Sie für den Transport der Kettensäge das Futteral für die Leitschiene an.

• Arbeiten Sie mit der Kettensäge NICHT in der Nähe oder im Umfeld von entzündbaren Flüssigkeiten oder Gasen, sei es in Außen- oder in Innenraumen. Es besteht dabei Explosions- und/oder Brandgefahr.

• Füllen Sie keinen Kraftstoff, Öl oder Schmierstoff ein, wenn die Kettensäge läuft.

• NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien.

• Anfänger sollte sich von erfahrenen Bedienern im Umgang mit der Kettensäge und der Schutzausrüstung unterweisen lassen und sollten zu Anfang damit üben, auf einem Sägebock Holzklötze zu schneiden.

• Versuchen Sie nicht, die Säge mit nur einer Hand zu halten. Sie können entstehenden Kräfte nicht kontrollieren und verlieren vielleicht die Kontrolle über die Säge, was ein Rutschen oder Springen des Sägeblatts und der Säge entlang der Äste oder der Holzes zur Folge haben kann.

• Betreiben Sie die Kettensäge niemals in geschlossenen Räumen. Ihre Kettensäge erzeugt nach dem Starten des Verbrennungsmotors giftige Abgase, welche möglicherweise unsichtbar und geruchlos sind. Die Nutzung des Produktes kann Staub, Dunst und Dämpfe erzeugen, die Chemikalien enthalten, von denen man weiß, dass diese schweren Schaden verursachen können. Seien Sie sich der Gegenwart von schädlichem Staub, Dunst und Dämpfen bewusst (wie z.B. Sägestaub oder Schmieröldampfen), und schützen Sie sich angemessen.

• Tragen Sie Schutzhandschuhe und halten Sie Ihre Hände warm. Die dauerhafte Benutzung der Kettensäge setzt den Bediener Schwingungen aus, welche möglicherweise zu einem Weißfingersyndrom führen. Um das Risiko des Weißfingersyndroms zu verringern, tragen Sie bitte Schutzhandschuhe und halten Ihre Hand warm. Wenn eines der Symptome des Weißfingersyndroms auftreten, suchen Sie umgehend ärztlichen Rat.

• Rammen Sie den Krallenanschlag der Kettensäge direkt hinter den beabsichtigten Anschlagspunkt und lassen Sie die Säge sich um diesen Punkt drehen. Der Krallenanschlag rollt entgegen dem Stamm.

• Lediglich die Kette, das Sägeblatt und die Zündkerze dürfen vom Benutzer selbst ausgetauscht werden. Vergewissern Sie sich stets, dass Sie als Ersatz das richtige, wie in den Spezifikationen der Betriebsanleitung angeführte Material verwenden.

6.2.1 SchutzMASSNAHMEN GEGEN RÜCKSCHLÄGE

Ein Rückschlag kann auftreten, wenn die Nase oder Spitze der Leitschiene einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze Kontakt bekommt, kann die Leitschiene blitzschnell nach oben und zurück zur Bedienungsperson geschlagen werden. Klemmt die Kettensäge längs der Unterkante der Leitschiene, kann sie von der Bedienungsperson weg nach vorne gezogen werden. Klemmt die Kettensage längs derPOWXG3026 DE Copyright © 2022 VARO Seite | 11 www.varo.com Oberkante der Leitschiene, kann sie schnell zurück zur Bedienungsperson geschlagen werden. In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen.

• Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment mindern oder ausschließen. Plötzliche Reaktionen tragen zu Unfällen bei.

• Halten Sie die Säge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff festhält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.

• Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze der Leitschiene darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.

• Schneiden Sie mit hoher Motorgeschwindigkeit.

• Beugen Sie sich nicht zu weit nach vorne, und schneiden Sie nicht oberhalb Ihrer Schulterhöhe.

• Schärfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers.

• Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller genehmigt sind. HINWEIS: Eine Low-Kick-Back-Kette erfüllt die Anforderungen an eine Kette, die für geringen Rückschlag ausgelegt ist. WARNHINWEIS: Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was zu schweren Verletzungen bei der Bedienungsperson oder einer in der Nähe stehenden Person führen kann. Seien Sie immer wachsam. Rückschläge auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensage und die Hauptursache der meisten Unfälle. Achten Sie auf:

• Dreh-Rückschlag (Abb. 1a) A = Rückschlagweg B = Rückschlag-Reaktionszone

• Stoß- (Klemmrückschlag) und Zugreaktionen (Abb. 1b) A = Ziehen B = feste Gegenstände C = Stoßen

• Das Schneidblatt kann von Material, das sich nicht schneiden lässt, plötzlich und ruckartig zurückgeworfen werden – und ein solcher Rückstoß kann zum Abtrennen von Armen und Beinen des Bedieners führen. Andere Personen und Tiere müssen deshalb einen Mindestabstand von 10 m zum laufenden Gerät einhalten. – Wenn das Schneidblatt mit einem Gegenstand in Berührung gekommen ist, sofort das Gerät ausschalten und abwarten, bis das Schneidblatt vollständig zum Stillstand gekommen ist. Anschließend das Schneidblatt auf mögliche Schäden untersuchen. Wenn das Blatt verbogen ist oder Risse aufweist, sofort auswechseln!

• Das Schneidblatt kann Gegenstände aufschleudern. – Hier besteht die Gefahr des Erblindens und anderer schwerer Verletzungen! Tragen Sie deshalb immer einen Augenschutz, eine Gesichtsmaske und einen Beinschutz. Überprüfen Sie das zu bearbeitende Gebiet VOR dem Schneiden auf gefährliche Gegenstände. Andere Personen und Tiere müssen einen Sicherheitsabstand von 10 Meter zum laufenden Gerät einhalten.POWXG3026 DE Copyright © 2022 VARO Seite | 12 www.varo.com

• Nach dem Betätigen des Gasgriffs beginnt das Schneidblatt zu rotieren. – Das rotierende Schneidblatt kann Sie selbst und andere Personen schwer verletzen. Bevor Arbeiten am Schneidblatt durchgeführt werden sollen, muss deshalb der Motor ausgeschaltet und abgewartet werden, bis das Schneidblatt vollständig zum Stillstand gekommen ist.

• WARNHINWEIS: Benutzen Sie nur die in der vorliegenden Anleitung empfohlenen Kraftstoffe (siehe Kapitel: Kraftstoff und Schmierung). Benutzen Sie niemals Kraftstoff, der nicht im richtigen Verhältnis mit 2-Takt Motoröl gemischt ist. Dies kann zu einem Totalschaden führen und die Herstellergarantie verfällt.

• Verwenden Sie kein anderes Schneidzubehör (keine Fremdfabrikate!). Nur die Ersatzteile und das Zubehör des Herstellers garantieren die Sicherheit des Geräts, weil diese Teile speziell für das Gerät ausgelegt sind. Fremdteile können zum Leistungsverlust des Geräts, aber auch zu schweren Verletzungen und Schäden führen. Verwenden Sie deshalb nur den mit dem Gerät gelieferten Schneidkopf. Verwenden Sie kein anderes Schneidzubehör! Der Einsatz von Fremdfabrikaten lässt die Garantie des Herstellers erlöschen und kann zu schweren Verletzungen führen.

• Rasentrimmer dürfen auf keinen Fall von Kindern und auch nicht von Personen bedient werden, die über die Verwendung des Geräts und die Einhaltung der Sicherheitsbestimmungen nicht unterwiesen wurden.

• Tragen Sie zum Schutz Ihrer Füße festes Schuhwerk oder Stiefel.

• Tragen Sie zum Schutz Ihrer Beine lange Hosen.

• Das Gerät vor dem Einsatz immer prüfen. Wenn es schadhaft ist, darf es nicht benutzt werden.

• Ein defektes Gerät darf nur von einer zugelassenen Werkstatt oder von unserem Kundendienst repariert werden.

• Das Gerät nicht in der Nähe von Kindern und/oder Tieren betrieben.

• Das Gerät nur bei Tageslicht oder gut ausleuchtendem Kunstlicht einsetzen.

• Das Gerät darf nicht ohne angebrachte und funktionierende Schutzvorrichtungen betrieben werden.

• Räumen Sie vor dem Arbeiten mit dem Gerät mögliche Hindernisse aus dem Arbeitsbereich, wie z.B. Stöcke, Äste, Steine, Kabel usw.

• Das Gerät aufrecht halten, so dass das Schneidseil auf den Boden zeigt. Das Gerät nie in einer anderen Position einschalten!

• Hände und Füße dürfen mit dem Schneidseil nicht in Berührung kommen.

• Das Schneidseil nicht anfassen.

• Das Gerät muss vor dem Absetzen immer ausgeschaltet werden. Warten Sie ab, bis das Schneidseil zum absoluten Stillstand gekommen ist. Versuchen Sie nie, das Schneidseil selbst zu stoppen! Warnhinweis: Auch nach dem Ausschalten des Geräts läuft das Schneidseil noch einige Zeit lang nach.

• Verwenden Sie nur Schneidseil, das vom Hersteller empfohlen wird. Auf keinen Fall darf Schneidseil aus Metall oder aus anderweitigem Material, wie z.B. eine Angelschnur, verwendet werden.

• Lagern Sie das Gerät anschließend an einem sicheren Ort ein, der für Kinder nicht zugänglich ist.

• Das Gerät darf nicht gegen feste Gegenstände stoßen, weil dies zu Verletzungen führen oder das Gerät beschädigen kann.

• Mit dem Gerät nie Gras schneiden, das nicht auf dem Boden wächst, sondern z.B. an Wänden, an/zwischen Steinen usw.POWXG3026 DE Copyright © 2022 VARO Seite | 13 www.varo.com 7 SICHERHEITSHINWEISE KRAFTSTOFF Warnhinweis: Seien Sie beim Umgang mit Kraftstoff immer besonders vorsichtig, denn dieser ist leicht entflammbar und die Dämpfe sind explosiv! Die nachstehende Sicherheitshinweise müssen immer eingehalten werden:

• Nur einen geprüften Behälter/Kanister verwenden.

• Bei laufendem Motor nie den Tankdeckel abnehmen oder das Gerät betanken. Die Auspuffanlage des Geräts muss sich vor dem Tanken ausreichend abgekühlt haben.

• Beim Tanken nicht rauchen.

• Das Gerät nie in geschlossenen Räumen betanken.

• Das Gerät oder den Benzinkanister nie in geschlossenen Räumen oder in Bereichen mit offenem Feuer, wie z.B. ein Wassererhitzer, einlagern.

• Wenn Benzin verspritzt wurde, darf das Gerät nicht gestartet werden, sondern es muss an einer anderen Stelle mit ausreichendem Sicherheitsabstand aufgestellt werden.

• Den Tankdeckel nach dem Betanken immer wieder aufsetzen und gut verschließen.

• Den Inhalt des Tanks nur im Freien ablassen.

WARNHINWEIS: Ein Gerät ohne ordnungsgemäß funktionierende Sicherheitsausstattung darf nicht betrieben werden. Die Sicherheitsausstattung des Geräts muss gemäß der Beschreibung in diesem Abschnitt überprüft und gewartet werden. Wenn das Gerät eine dieser Sicherheitsüberprüfungen nicht besteht, muss es zum Technischen Kundendienst zur Reparatur gebracht werden.

• Der Gasfeststeller soll die unbeabsichtigte Nutzung des Gashebels verhindern. Wenn der Griff des Gasfeststellers (A) bedient wird, wird der Gashebel freigegeben. Wenn der Gashebel (9) und der Gasfeststeller zusammen freigegeben werden, gehen beide in ihre Ausgangsstellungen zurück. Diese Bewegung wird von 2 unabhängig voneinander arbeitenden Rückstellfedern bewirkt. Diese Anordnung führt dazu, dass der Gashebel in der Leerlaufstellung automatisch einrastet.

• Der Gashebel muss auf Leerlauf festgestellt sein, wenn die Gasfeststellung gelöst wird.

• Den Gasfeststeller betätigen und überprüfen, dass er wieder in seine Ausgangsstellung zurückkehrt, wenn er losgelassen wird.

• Gasfeststeller und Gashebel müssen sich frei bewegen können, und die Rückstellfedern müssen ordnungsgemäß funktionieren.

• Siehe die Anweisungen unter Kaltstart bzw. Warmstart. Den Motor starten und Vollgas geben. Dann den Gashebel loslassen und überprüfen, dass das Schneidwerkzeug stoppt und stehenbleibt. Wenn das Schneidwerkzeug im Leerlauf (weiter) läuft, muss die Vergasereinstellung für den Leerlauf überprüft werden.

Wenn der Motorschalter auf "0" gestellt wird, stoppt der Motor. Starten Sie den Motor und überprüfen Sie, dass der Motor stoppt, wenn der Motorschalter auf "0" gestellt wird.POWXG3026 DE Copyright © 2022 VARO Seite | 14 www.varo.com

8.3 Auspuff mit Schalldämpfer

Mit dem Auspuff mit Schalldämpfer wird die Lärmbelästigung auf ein Minimum reduziert und die Auspuffgase werden vom Bediener weggelenkt. Ein Gerät mit schadhaftem Auspuff/Schalldämpfer darf nicht (weiter) verwendet werden. Der sichere Sitz des Auspuffs mit Schalldämpfer am Gerät muss regelmäßig überprüft werden. Das Innere des Auspuffs mit Schalldämpfer enthält chemische Stoffe, die krebserregend sein können. Wenn der Auspuff mit Schalldämpfer schadhaft ist, unbedingt den Kontakt mit diesen Stoffen vermeiden. Immer daran denken: Die Auspuffgase des Motors sind heiß und enthalten Funken, die ein Feuer auslösen können. Deshalb darf das Gerät nie innen oder im Umfeld von brennbarem Material betrieben werden!

8.4 Montage des Rundgriffs (Abb. 2)

• Zuerst den Gummiring (5a) auf den Schaft (8) setzen.

• Schutzleiste (6) von unten auf dem Gummiring (5a) befestigen.

• Der Stift (5b) der Schutzleiste (6) muss in eines der beiden Löcher im Schaft (8) gesteckt werden, um ihn zu arretieren.

• Rundgriff (5) auf den Gummiring (5a) auf dem Schaft (8) drücken.

• Die 4 Montageschrauben (4) von oben durch den Rundgriff (5) stecken und mit den 4 Muttern auf der Schutzleiste (6) befestigen.

• Schrauben festziehen.

8.5 Schnellöffner (Abb. 3)

In der Nähe des Tragerings (Gurtgeschirr) befindet sich ein gut erreichbarer Schnellöffner. Mit dieser Sicherheitsvorrichtung kann sich der Bediener schnell vom Gerät trennen, z.B. wenn der Motor Feuer fängt und in anderen Notsituationen.

8.6 Gurtgeschirr einstellen

WARNHINWEIS: Wenn das Gerät benutzt wird, muss es immer ordnungsgemäß und sicher mit dem Gurtgeschirr verbunden sein. Denn sonst kann der Heckenschneider nicht sicher geführt werden, was zu Verletzungen der eigenen Person und bei anderen führen kann. Ein Gurtgeschirr mit einem defekten Schnellöffner darf nicht (weiter) verwendet werden. Das Gurtgeschirr anlegen. Das Gerät in den Haltehaken des Gurtgeschirrs einhaken. Die Länge des Gurtgeschirrs so einstellen, dass sich der Haltehaken ungefähr auf der Höhe Ihrer rechten Hüfte befindet.

8.7 Montage der Heckenschere (Abb. 4)

• Zuerst die Klemmmutter (7) auf dem Schaft (8) des Motors aufdrehen.

• Stift auf dem Vorderschaft (23) auf der Heckenschere bis zum Anschlag in die Rille auf dem Motorschaft (8) schieben. Wenn die Heckenschere richtig eingesetzt ist, muss die rote Linie mit der Linie auf dem Motorschaft übereinstimmen.

• Klemmmutter (7) festdrehen. Hinweis: Kettensäge / Rasentrimmer / Freischneider / Verlängerung werden auf dieselbe Weise montiertPOWXG3026 DE Copyright © 2022 VARO Seite | 15 www.varo.com

8.8 Heckenschere abnehmen

Klemmmutter (7) aufdrehen und Vorderschaft (23) der Heckenschere aus dem Motorschaft (8) ziehen. Hinweis: Kettensäge / Rasentrimmer / Freischneider / Verlängerung werden auf dieselbe Weise abgenommen

8.9 Drehen der Heckenschere

• Verriegelung öffnen.

• Steuerhebel drücken und Heckenschere in die gewünschte Position drehen.

• Steuerhebel in die Aussparung auf der Grundplatte einrasten lassen.

8.10 Montage der Führungsschiene und der Kette

Warnung! Schutzhandschuhe tragen! Verletzungsgefahr durch die scharfen Schneidezähne! Hinweis: genau auf die Laufrichtung der Sägekette (31) auf der Schiene (30) und auf der Grundplatte achten. Je nach Verschleiß kann die Schiene (30) gewendet werden.

• Mutter (36) mit dem Gabelschlüssel abschrauben.

• Kettenraddeckel (38) abnehmen.

• Sägekette (31) an der Spitze beginnend auf die Schiene (30) legen.

• Nun die Schiene (30) und die Sägekette (31) montieren.

• Führungsleiste (41) über die Schienenführung (39) legen und dabei den Kettenspannzapfen (45) in die Fixierbohrung (40) einführen. Gleichzeitig die Sägekette (31) über das Kettenrad (43) legen.

• Nun kann die Sägekette (31) gespannt werden, indem die Kettenspannschraube (46) im Uhrzeigersinn gedreht wird.

• Kettenraddeckel (38) wieder aufsetzen und Mutter (36) vorsichtig festziehen.

8.11 Kettenspannung prüfen und einstellen

Hinweis: Wenn die Kette an der Kettenführung nur schlecht läuft oder sogar blockiert, ist die Spannung der Sägekette zu hoch eingestellt. Um diese zu hohe Spannung zu beseitigen, muss Folgendes getan werden: Die Haltemuttern am Sägeblatt so weit lösen, dass sie nur noch handfest angezogen sind. Dann die Kettenspannung durch Drehen der Einstellschraube des Sägeblatts gegen den Uhrzeigersinn langsam verringern. Die Kette an der Kettenführung hin und her bewegen. Den Einstellvorgang so lange fortsetzen, bis die Kette gut und frei läuft, aber nicht stark durchhängt. Wenn die Kettenspannung erhöht werden muss, die Einstellschraube im Uhrzeigersinn drehen. Wenn die Sägekette die richtige Spannung aufweist, die Spitze des Sägeblatts nach oben richten und die beiden Haltemuttern sicher und fest anziehen. Achtung: Eine neue Sägekette dehnt sich stark, deshalb ist ein Nachstellen nach nur 5 Schnitten erforderlich. Das ist bei einer neuen Kette völlig normal. Die Intervalle zum Nachstellen werden anschließend schnell länger werden.POWXG3026 DE Copyright © 2022 VARO Seite | 16 www.varo.com Achtung: Wenn die Sägekette zu locker oder zu straff ist, werden die Kettenzähnung und das Kettenrad, die Kettenführung, die Sägekette und die Kurbelwellenlager schneller verschleißen.

8.12.1 Kettenschmieröl nachfüllen

Die Verschlussklappe des Öltanks (28) vor dem Öffnen reinigen, damit keine Verschmutzungen in den Tank (29) gelangen können. Beim Arbeiten mit der Säge den Inhalt des Öltanks (29) an der Ölstandsanzeige kontrollieren. Die Verschlusskappe (28) danach wieder gut verschließen, und eventuell übergelaufenes Öl abwischen.

8.12.2 Schmierung der Kette

Zum Schutz vor übermäßigem Verschleiß müssen Sägekette und Sägeblatt während des Betriebs gleichmäßig geschmiert werden. Die Schmierung erfolgt automatisch. Niemals ohne Kettenschmierung arbeiten. Wenn die Kette trocken läuft, wird die gesamte Schneidvorrichtung innerhalb kurzer Zeit stark beschädigt. Deshalb vor jedem Arbeitsbeginn die Kettenschmierung und den Ölstand kontrollieren Die Säge nicht in Betrieb nehmen, wenn der Ölstand unter der Markierung “Min.” liegt. − Min.: Wenn der Ölstand an der Anzeige nur noch 5 mm über der unteren Markierung liegt, muss Öl nachgefüllt werden. − Max.: Mit Öl auffüllen, bis der Höchststand an der Anzeige erreicht ist.

8.12.3 Automatische Schmierung der Kette überprüfen

Prüfen Sie vor dem Arbeitsbeginn die automatische Schmierung der Kette und den Ölstand. Schalten Sie die Kettensäge ein, und halten Sie diese über den Boden. Die Kettensäge darf den Boden nicht berühren. Aus Sicherheitsgründen muss hier ein Mindestabstand von 20 cm eingehalten werden. Wenn Sie jetzt zunehmende Ölspuren entdecken, bedeutet das, dass das Schmierungssystem für die Kette ordnungsgemäß funktioniert. Wenn Sie keine Ölspur feststellen können, reinigen Sie zuerst den Ölauslass, das obere Bohrloch des Kettenspanners und die Ölleitung. Wenden Sie sich gegebenenfalls an einen Fachbetrieb.

8.13 Sägekette schärfen

Ihre Sägekette wird beim Fachhandel schnell und fachgerecht nachgeschliffen. Sie erhalten beim Fachhandel auch Vorrichtungen zum Kettenschärfen, mit denen Sie Ihre Sägekette selbst schärfen können. Beachten Sie bitte die entsprechende Bedienungsanleitung. Pflegen Sie Ihre Gerätschaft mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel.

8.14 Montage der Verlängerung

Vorsicht! Verlängerung / Schaft (54) nicht in Kombination mit dem Messer / der Spule verwenden! Hinweis: Verlängerung / Schaft (54) zur Arbeit in größeren Höhen verwenden.

• Verlängerung / Schaft (54) zwischen Motor und Heckenschere / Kettensäge einsetzen. Die Montage geschieht auf dieselbe Weise wie oben für die Aufsätze beschrieben.POWXG3026 DE Copyright © 2022 VARO Seite | 17 www.varo.com

8.15 Montage / Abnehmen des Messerschutzes

Warnung! Bei der Arbeit mit dem Messer (49) muss der Messerschutz (48) montiert werden. Messerschutz (48) unter die Metallplatte des Schafts (51) halten. Nun den Messerschutz (48) mit den beiden Schrauben (47) am Vorderschaft (51) befestigen. Hierzu den im Lieferumfang enthaltenen Sechskantschlüssel verwenden. Schneidwerkzeug Schutzvorrichtung Messer Messerschutz (49) Messerschutz (48) Rasentrimmer (50) Messerschutz (48) + Schneidfadenschutz Warnung! Es dürfen lediglich die im Lieferumfang des Produkts enthaltenen Schneidwerkzeuge und Schutzvorrichtungen verwendet werden. Die Verwendung anderer Schneidwerkzeuge oder Schutzvorrichtungen ist unzulässig und erhöht die Unfallgefahr drastisch.

8.16 Montage / Austausch des Messers (Abb. 5A-F)

• Schutzverlängerung vom Schutz der Schneidvorrichtung aushaken. ACHTUNG: Die Schutzverlängerung muss entfernt sein.

• Die obere Klemmplatte an der Abtriebswelle anbringen.

• Den Schneidblattschaft drehen, bis eine der Öffnungen in der oberen Klemmplatte mit dem entsprechenden Loch im oberen Schutz der Schneidvorrichtung übereinstimmt.

• Den Sicherungsstift in das Loch einsetzen, um den Schaft zu sichern.

• Das Schneidblatt, die untere Klemmplatte und den unteren Schutz der Schneidvorrichtung an der Abtriebswelle anbringen.

• Die Mutter anbringen. Diese Mutter muss mit einem Drehmoment von 35-50 Nm angezogen werden. Verwenden Sie dazu den Schlüssel aus dem Werkzeug-Set. Den Schaft des Schlüssels so dicht wie möglich an den Blattschutz halten. Zum Anziehen der Mutter den Schlüssel in Gegenrichtung zur Drehrichtung drehen (Achtung: Linksgewinde).

• Nachdem die gesamte Installation abgeschlossen ist, den Sicherungsstift herausziehen.

8.17 Montage / Austausch des Trimmerkopfs und Trimmerschutzes (Abb. 6A-C)

• Trimmerschutz am Schutz der Schneidvorrichtung einhaken.

• Die obere Klemmplatte an der Abtriebswelle anbringen.

• Den Schneidblattschaft drehen, bis eine der Öffnungen in der oberen Klemmplatte mit dem entsprechenden Loch im oberen Schutz der Schneidvorrichtung übereinstimmt.

• Den Sicherungsstift in das Loch einsetzen, um den Schaft zu sichern.

• Den Trimmerkopf in Gegenrichtung zur Drehrichtung anschrauben.

• Zum Entfernen diese Anweisungen in umgekehrter Abfolge ausführen.

8.18 Anlegen des Rückentragsystems (Abb. 7)

Hinweis: Mit nachstehenden Einstellungen lässt sich gewährleisten, dass Sie bei der Arbeit nicht ermüden. Die Einstellungen sind von Ihrer Körpergröße abhängig. Vor Arbeitsbeginn das Rückentragsystem auf Ihre Körpergröße einstellen. Gerät mit dem eingesetzten Schneidwerkzeug so ausbalancieren, dass das Schneidwerkzeug direkt über dem Boden schwingt, ohne dass das Gerät mit den Händen bewegt werden muss.

• Rückentragsystem anlegen und die vordere Schnalle schließen (Abb. 7A).POWXG3026 DE Copyright © 2022 VARO Seite | 18 www.varo.com

• Am Riemen ziehen, bis das Tragsystem mittig auf Ihrem Körper sitzt, und obere Körpergröße einstellen (Abb. 7B).

• An den beiden Schultergurten ziehen, um diese einzustellen (Abb. 7C).

• Durch Ziehen des Beckengurts die richtige Position des Geräts am Rückentragsystem einstellen (Abb. 7D).

• Karabinerhaken (Abb. 7E-G) einhängen und mit dem roten Gurt auf dem Schnellöffnungsmechanismus sichern.

• Nun das Gerät nehmen und die Tragöse (3) in den Karabinerhaken einhängen (Abb. 7H). Die Tragöse (3) kann auch durch Lockern der Schraube verschoben werden, bis das Gerät optimal ausgerichtet ist.

8.19 Einstellen der Schnitthöhe

• Rückentragsystem anlegen und Gerät einhängen.

• Mit den Gurten des Tragsystems die optimale Arbeits- und Schnittposition einstellen.

• Mit ausgeschaltetem Gerät einige kreisende Bewegungen ausführen, um die ideale Schultergurtlänge zu ermitteln (Abb. 8).

• Das Rückentragsystem ist mit einem Schnellöffnungsmechanismus versehen. Falls das Gerät schnell abgenommen werden muss, am roten Gurt ziehen (Abb. 9). Vorsicht: Bei der Arbeit mit dem Gerät immer das Rückentragsystem verwenden. Rückentragsystem anlegen, sobald Sie den Motor gestartet haben und dieser im Leerlauf arbeitet. Vor dem Ablegen des Rückentragsystems den Motor ausschalten.

8.20 Richtiger Umgang mit Kraftstoff

8.20.1 Sicherheitsbestimmungen für Kraftstoff

In folgenden Fällen darf das Gerät auf keinen Fall gestartet werden:

• Wenn Kraftstoff über das Gerät verspritzt wurde. Die entsprechende Stelle gründlich abwischen und abwarten, bis eventuelle Kraftstoffreste sich verflüchtigt haben.

• Wenn Kraftstoff über die eigene Person oder die Kleidung verspritzt wurde, muss die Kleidung gewechselt werden. Alle Teile des Körpers, die mit Kraftstoff in Kontakt gekommen sind, mit Seife und Wasser gründlich abwaschen.

• Aus dem Gerät tritt Kraftstoff aus (Leck). Den Deckel des Benzintanks und die Benzinleitungen regelmäßig auf Lecks überprüfen.

8.20.2 Transport und Lagerung

• Das Gerät und der Kraftstoff müssen so gelagert und transportiert werden, dass nie die Gefahr besteht, dass Leckstellen oder Abgase mit Zündfunken oder offenem Feuer (z.B. von elektrischen Geräten, Elektromotoren, elektrischen Relais/Schaltern oder Heizgeräten (Boiler)) in Kontakt kommen können.

• Beim Lagern und Transportieren von Kraftstoff immer nur dafür geprüfte Benzinkanister verwenden.

• Wenn das Gerät längere Zeit gelagert werden soll, muss der Benzintank entleert werden. Ihre Tankstelle vor Ort kann Ihnen sagen, was mit dem Restbenzin zu geschehen hat.

• Vor einer längeren Lagerung muss das Gerät gereinigt sein, und es muss eine komplette Wartung durchgeführt werden.

• Wenn das Gerät transportiert oder gelagert werden soll, muss immer der Transportschutz am Schneidwerkzeug angebracht sein.

• Das Gerät muss beim Transport ordnungsgemäß gesichert sein.POWXG3026 DE Copyright © 2022 VARO Seite | 19 www.varo.com

• Damit der Motor nicht versehentlich starten kann, muss die Zündkerze bei einer längeren Lagerung, wenn das Gerät unbeaufsichtigt ist und bei allen Wartungsaufgaben immer herausgenommen sein. Vorsicht beim Umgang mit Kraftstoff. Immer an die Gefahr eines Feuers, einer Explosion und des Einatmens von Abgasen denken.

Dieses Gerät ist mit einem 2-Takt-Motor ausgestattet. Ein solcher Motor benötigt immer eine Mischung aus Benzin und 2-Takt-Mischöl. Das vorgegebene Mischungsverhältnis muss beim Mischen genau eingehalten werden. Wenn nur geringe Mengen an Kraftstoff gemischt werden, können kleine Ungenauigkeiten das richtige Mischungsverhältnis deutlich verfälschen. Benzin und Benzindämpfe sind extrem leicht entflammbar, und sie können beim Einatmen und beim Hautkontakt schwere Verletzungen verursachen. Deshalb muss beim Umgang mit Benzin immer mit großer Vorsicht gearbeitet werden, und es muss eine ausreichende Entlüftung vorhanden sein.

Verwenden Sie immer eine Benzin-/2-Takt-Öl-Mischung von guter Qualität mit mindestens 95 Oktan (RON). Verwenden Sie Kraftstoff mit geringem Schadstoffausstoß, auch als Alkylatbenzin bekannt, wenn es das bei Ihnen gibt. Der unterste empfohlene Oktanwert beträgt 95 (RON). Wenn der Motor mit einer niedrigeren Oktanzahl betrieben wird, kann ein "Klopfen" hörbar werden. Dadurch steigt die Motortemperatur und der Motor kann schwer beschädigt werden. Wenn ständig mit höheren Drehzahlen gearbeitet wird, ist eine höhere Oktanzahl praktisch ein Muss.

8.20.5 2-T-Öl (2-Takt-Mischöl)

Mit dem speziellen 2-T-Öl wird bei unseren luftgekühlten 2-Takt-Motoren ein optimaler Lauf und eine perfekte Leistung erzielt. Auf keinen Fall darf 2-Takt-Öl für wassergekühlte Motoren für Außenbordmotoren (Bezeichnung TCW) verwendet werden. Es darf auch kein Motoröl für 4-Takt-Motoren verwendet werden. Öl von schlechter Qualität und/oder ein falsches Mischungsverhältnis wirken sich negativ auf die Funktionalität des Motors aus und dadurch kann die Haltbarkeit von Katalysatoren verkürzt werden.

8.20.6 Kraftstoff mischen

• Das Benzin und das Mischöl immer in einem geeigneten Benzinkanister ansetzen.

• Zuerst die Hälfte des benötigten Benzins einfüllen. Dann das gesamte Mischöl zugeben. Diese Mischung durch Schütteln gut mischen. Zum Schluss das restliche Benzin zugeben.

• Diese Mischung noch einmal gründlich schütteln, bevor sie in den Benzintank gefüllt wird.

• Nicht mehr Benzin-/2-Takt-Öl-Mischung ansetzen, als für einen Monat benötigt wird.

• Wenn das Gerät längere Zeit nicht benutzt wird, den Benzintank entleeren und säubern.

8.20.7 Gerät betanken

Die folgenden Schutzmaßnahmen verringern die Gefahr eines Feuers:

• Im Bereich des Kraftstoffs nicht rauchen, und es dürfen sich dort keine heißen Gegenstände befinden.

• Den Motor vor dem Betanken immer ausschalten.

• Den Motor zum Stillstand bringen, einige Minuten lang abkühlen lassen und erst dann betanken.

• Zum Betanken langsam den Deckel des Benzintanks öffnen, damit ein eventuell vorhandener Überdruck vorsichtig entweichen kann.

• Den Deckel des Benzintanks nach dem Betanken wieder sorgfältig verschließen.

• Zum Starten das Gerät immer vom Ort des Betankens wegbringen.

• Immer einen Benzinkanister mit einem Überlaufschutz verwenden.

• Den Bereich um den Tankdeckel säubern. Wenn Verunreinigungen in den Tank gelangen, kann der Motor weniger Leistung erbringen und sogar beschädigt werden.

• Die Kraftstoffmischung muss immer gut durchmischt sein. Deshalb vor dem Betanken immer den Kanister gut schütteln. 9 VERWENDUNG Vorsicht! Bitte achten Sie auf die geltenden Lärmschutzbestimmungen. Vor Inbetriebnahme des Geräts immer prüfen, dass:

• Die Kraftstoffanlage kein Leck aufweist.

• Die Schutzvorrichtung und das Schneidwerkzeug vollständig und in ordnungsgemäßem Zustand sind.

• Sämtliche Schraubverbindungen gut festgezogen sind.

• Sich sämtliche beweglichen Teile gleichmäßig und ungehindert bewegen können.

9.1 Mit dem Gerät arbeiten

9.1.1 Prüfen und Starten

• Das Gerät nie ohne Schutzvorrichtung und nie mit defekter Schutzvorrichtung betreiben.

• Alle Abdeckungen müssen richtig angebracht und unbeschädigt sein, bevor das Gerät gestartet werden darf.

• Das Schneidblatt prüfen und untersuchen, dass sich unten an den Zähnen und im Bereich des Mittenlochs keine Sprünge/Risse gebildet haben. Der häufigste Grund für das Entstehen solcher Sprünge/Risse ist, dass sich unten an den Zähnen beim Schärfen oder bei Verwendung eines Schneidblatts mit stumpfen Zähnen scharfe Grate bzw. Kanten gebildet haben. Wenn Sprünge/Risse vorhanden sind, muss das Schneidblatt ersetzt werden.

• Der Halteflansch darf nicht durch Ermüdung oder zu starkes Festziehen gerissen bzw. gesprungen sein. Wenn der Halteflansch gerissen bzw. gesprungen ist, muss er ersetzt werden.

• Der Blattschutz darf nicht beschädigt oder gesprungen sein. Wenn der Blattschutz Schäden (z.B. durch Stoßeinwirkung) oder Sprünge aufweist, muss er ersetzt werden.POWXG3026 DE Copyright © 2022 VARO Seite | 21 www.varo.com

• Der Trimmerkopf und der Trimmerschutz dürfen nicht beschädigt oder gesprungen sein. Wenn der Trimmerkopf oder der Trimmerschutz Schäden (z.B. durch Stoßeinwirkung) oder Sprünge aufweisen, müssen sie ersetzt werden.

9.1.2 Gerät starten und stoppen

Die komplette Abdeckung von Kupplung und Schaftrohr muss angebracht sein, bevor das Gerät gestartet wird. Denn sonst kann sich die Kupplung lösen und dadurch Verletzungen verursachen. Vor dem Starten das Gerät immer vom Ort des Betankens wegbringen. Das Gerät auf einer flachen Fläche aufstellen. Das Schneidwerkzeug darf nicht mit anderen Gegenständen in Kontakt kommen. Im Arbeitsbereich dürfen sich keine unbefugten Personen befinden, weil sonst die Gefahr von schweren Verletzungen besteht. Der Sicherheitsabstand beträgt 15 Meter.

"Kaltstart" des Motors bedeutet die Inbetriebnahme des Motors, nachdem dieser mindestens 5 Minuten lang ausgeschaltet war oder nach dem Betanken.

• Starten: Zündung: "I" am Motorschalter betätigen.

• Einspritzbalg: Balg der Kraftstoffpumpe 6 Mal hintereinander drücken.

• Choke: Den Choke auf diese Position stellen: Durch Drücken des Gashebels springt der Chokehebel automatisch zurück.

• Den Gerätekörper mit der linken Hand an den Boden halten (ACHTUNG! Auf keinen Fall mit dem Fuß!). Den Startergriff anfassen und das Starterseil am Griff langsam mit der rechten Hand ausziehen, bis Widerstand spürbar wird. Jetzt schnell und kraftvoll das Starterseil mit einem Ruck betätigen. Das Starterseil auf keinen Fall um die Hand wickeln. Wenn der Motor jetzt noch nicht angesprungen ist, bitte diesen Startvorgang wiederholen.

• Das Starterseil solange betätigen, bis der Motor startet. Wenn der Motor startet, muss er sich bei aktivierter Gasfeststellung warmlaufen.

• Sobald der Motor läuft, zunächst die Gashebelsperre (1) und dann den Gashebel (9) drücken, um den Choke zu deaktivieren und das Anbauwerkzeug zu starten. Wenn der Motor ohne Betätigung des Gashebels im Leerlauf läuft, darf sich das Anbauwerkzeug nicht bewegen! Das Starterseil (12) nicht komplett herausziehen, und den Startergriff bei ausgezogenem Seil nicht einfach loslassen. Durch das Zurückspringen des Griffs kann das Gerät sonst beschädigt werden. Im markierten Bereich darf sich kein Teil des Körpers befinden. Eine Berührung kann zu Verbrennungen der Haut oder zu einem elektrischen Schlag führen, wenn der Stecker der Zündkerze beschädigt ist. Immer Schutzhandschuhe tragen. Ein Gerät mit einem beschädigten Zündkerzenstecker nicht (weiter) benutzen. ACHTUNG: Wenn bei aktiviertem Choke wiederholt am Starterseil gezogen wird, kann der Motor "absaufen". Durch dieses "Absaufen" (zu viel Benzin in der Brennkammer) kann das Starten des Motors erschwert sein. Wenn der Motor tatsächlich "abgesoffen" ist, führen Sie bitte einige Male den Warmstart aus, damit sich das überschüssige Benzin verliert.POWXG3026 DE Copyright © 2022 VARO Seite | 22 www.varo.com

Zum Warmstart des Motors unmittelbar nach dem Ausschalten die Schritte 1-4 wie oben beschrieben ausführen. Zum Starten eines warmen Motors braucht der Chokehebel (11) nicht herausgezogen zu werden.

9.1.2.3 Motor stoppen

Durch Ausschalten am Zündschalter wird der Motor gestoppt.

9.2 Allgemeine Hinweise zum Arbeiten

WICHTIGER HINWEIS: In diesem Abschnitt werden die grundlegenden Sicherheitsmaßnahmen beim Arbeiten mit Heckenscheren und Trimmern beschrieben. Wenn Sie in einer Situation nicht genau wissen, was Sie tun sollen, fragen Sie immer einen Fachmann. Wenden Sie sich dazu bitte an Ihren Händler oder an einen Technischen Kundendienst. Vermeiden Sie alle Arbeiten bzw. Anstrengungen, denen Sie sich nicht voll gewachsen fühlen. Machen Sie sich vor dem Arbeiten mit dem Gerät die Unterschiede zwischen Heckenschneiden, Freischneiden und Grastrimmen klar.

9.2.1 Grundlegende Arbeitstechniken

Bringen Sie das Gerät nach jedem Arbeitsgang wieder in den Leerlauf. Längere Zeiten mit Vollgas ohne Belastung können den Motor des Geräts nachhaltig beschädigen. Manchmal verfangen sich Zweige oder Grasreste zwischen der Schutzvorrichtung und dem Schneidelement. Vor allen Reinigungsarbeiten muss das Gerät immer vollständig zum Stillstand gekommen sein. Mit Grasschneidblättern ausgestattete Geräte können heftig zur Seite gerissen werden, wenn das Schneidblatt des Geräts mit einem festen Gegenstand in Berührung kommt. Dies wird als "Rückstoß" bezeichnet. Ein solcher Rückstoß kann stark genug sein, um das Gerät bzw. den Bediener in eine andere Richtung zu schleudern, und so zu einem möglichen Kontrollverlust über das Gerät führen. Ein Rückstoß kann ohne Vorwarnung auftreten, wenn das Schneidblatt sich verklemmt, sich verhakt oder hängen bleibt. Ein Rückstoß tritt besonders leicht in Bereichen auf, wo das zu schneidende Material nur schwierig oder gar nicht zu sehen ist. Vermeiden Sie das Schneiden mit dem Schneidblatt in Stellungen zwischen 12 Uhr und 3 Uhr. Wegen der Drehgeschwindigkeit des Schneidblatts kann es zu einem Rückschlag kommen, wenn man versucht, stärkere Zweige bzw. Äste mit diesem Bereich des Schneidblatts zu schneiden.

9.2.2 Gras mit dem Grasschneidblatt schneiden

Grasschneidblätter und Grastrimmer dürfen nicht an Baumstämmen eingesetzt werden. Ein Grasschneidblatt eignet sich für alle Arten von hohem oder rauen Gras. Das Gras wird mit einer seitlichen Hin-und-Her-Bewegung von links nach rechts geschnitten. Dies ist der "Schneidstrich". Die Bewegung zurück ohne Schnitt ist der "Rückstrich". Der Schnitt erfolgt mit der linken Seite des Schneidblatts (zwischen der 8 Uhr und der 12 Uhr Stellung).POWXG3026 DE Copyright © 2022 VARO Seite | 23 www.varo.com Wenn das Schneidblatt beim Schneiden von Gras links angewinkelt (angestellt) ist, wird das Gras in einer Linie gesammelt. Dadurch wird das anschließende Entfernen des geschnittenen Grases, z.B. mit einem Rechen, deutlich erleichtert. Arbeiten Sie gleichmäßig mit rhythmischen Bewegungen. Stellen Sie sich sicher und fest hin, die Füße auseinandergestellt. Bewegen Sie sich nach dem Rückstrich nach vorn, und nehmen Sie dort erneut eine feste und sichere Stellung ein. Die Stützmanschette darf dabei leicht den Boden berühren. Auf diese Weise wird verhindert, dass das Schneidblatt direkt mit dem Boden in Berührung kommt. So vermeiden Sie, dass sich Grasreste und andere Reste um das Schneidblatt wickeln:

• Arbeiten Sie immer mit Vollgas.

• Vermeiden Sie beim Rückstrich den Kontakt mit dem gerade geschnittenen Material. Bevor Sie mit dem Einsammeln des geschnittenen Materials beginnen, immer erst das Gerät vollständig zum Stillstand bringen, das Tragegeschirr ablegen und das Gerät auf dem Boden absetzen.

9.2.2.1 Rückschlagvermeidung

Bei der Arbeit mit dem Messer besteht Rückschlaggefahr, wenn die Klinge gegen feste Hindernisse (Baumstämme, Äste, Baumstümpfe, Felsen oder ähnliches) schlägt. Dadurch wird das Schneidwerkzeug gegen die Drehrichtung zurückgeschleudert. Dabei kann der Benutzer die Kontrolle über das Gerät verlieren. Das Messer nicht in der Nähe von Zäunen, Metallpfosten, Grenzsteinen oder Fundamenten verwenden. Zum Schneiden von lichten Sträuchern das Gerät richtig halten (Abb. 10).

9.2.3 Rasen trimmen mit dem Trimmerkopf

9.2.3.1 Rasen trimmen (Abb. 11)

Den Trimmerkopf im Winkel knapp über dem Boden halten. Das Ende des Schneidseils verrichtet hier die eigentliche Arbeit. Lassen Sie das Schneidseil einfach seine Arbeit tun, versuchen Sie nie, es mit Druck in den zu schneidenden Bereich zu führen. Das Schneidseil ist problemlos in der Lage, Gras- und Strauchreste an Wänden, Zäunen, Bäumen und Abgrenzungen zu entfernen. Es kann aber auch (bei zu intensivem Einsatz) die empfindliche Rinde an Bäumen und Büschen beschädigen sowie Zaunpfähle in Mitleidenschaft ziehen. Die Gefahr, beim Schneiden auch Pflanzen beschädigen, kann verringert werden, wenn das Schneidseil auf 10-12 cm gekürzt und die Motorgeschwindigkeit herabgesetzt wird.

9.2.3.2 Entfernen von Unkraut (Abb. 12)

Mit dem Trimmerkopf kann auch unerwünschtes Unkraut problemlos entfernt werden. Dazu wird der Trimmerkopf knapp über dem Boden gehalten und angewinkelt. Führen Sie das Ende des Schneidseils sorgfältig um Bäume, Pfähle, Gartendekor usw. herum. ACHTUNG: Beim Einsatz dieser Technik ist der Verschleiß an Schneidseil recht groß! Das Schneidseil verschleißt schneller, und beim Arbeiten im Bereich von Steinen, Mauersteinen, Beton, Metallzäunen usw. muss oft mehr Schneidseil nachgeführt werden als in Bereichen mit Bäumen und Holzäunen. Beim Grasschneiden und Entfernen von Unkraut nicht mit Vollgas arbeiten, damit das Schneidseil länger hält und die Abnutzung am Trimmerkopf geringer ausfällt.POWXG3026 DE Copyright © 2022 VARO Seite | 24 www.varo.com

9.2.3.3 Gras schneiden (Abb. 13)

Der Trimmer eignet sich auch optimal für den Beschnitt von Gras, das mit einem gewöhnlichen Rasenmäher nicht gut zu erreichen ist. Halten Sie dazu das Schneidseil beim Schneiden parallel zum Boden. Vermeiden Sie auf jeden Fall, den Trimmerkopf an den Boden zu drücken, denn das kann den Rasen ruinieren und das Gerät beschädigen. Der Trimmerkopf darf beim normalen Rückschnitt nicht ständig mit dem Boden in Kontakt kommen. Ein ständiger Kontakt dieser Art kann zu Schäden führen und einen starken Verschleiß am Trimmerkopf verursachen.

9.2.3.4 Freiblasen (Abb. 14)

Der Blaseffekt des drehenden Schneidseils kann dazu genutzt werden, einfach und ohne großen Aufwand "aufzuräumen". Halten Sie dazu das Schneidseil parallel zum und über dem aufzuräumenden Bereich, und bewegen Sie das Gerät kontinuierlich von links nach rechts. Bei Gras schneiden und Freiblasen ist das Ergebnis am besten, wenn mit Vollgas gearbeitet wird.

9.2.4 Arbeit mit der Heckenschere (Abb. 15)

• Suchen Sie einen sicheren Stand, bedienen Sie das Gerät mit beiden Händen, und schalten Sie es ein.

• Trimmen Sie die Hecke von beiden Seiten, und beginnen Sie unten. Auf diese Weise vermeiden Sie, dass Schneidreste in den noch zu schneidenden Bereich fallen.

• Führen Sie das Gerät leicht durch die Fläche der Hecke. Versuchen Sie nicht, zu tief zu schneiden.

• Trimmen Sie dann das Oberteil der Hecke.

• Bei älteren Hecken, die einen größeren Rückschnitt benötigen, schneiden Sie bitte erst stärkere Äste und Zweige mit einer Astschere ab, bevor Sie mit dem Gerät die Hecke beschneiden.

• Die Heckenschere darf erst verwendet werden, nachdem die Festigkeit der Klemme/Halterung überprüft wurde.

9.2.5 Arbeit mit der Kettensäge

9.2.5.1 Schnitttechniken

Warnung! Immer auf herabfallende Äste achten. Warnung! Es besteht die Gefahr, dass Äste zurückschnellen. Hinweis: Anschlag (33) auf den Ast aufsetzen. Dies hilft Ihnen, sicherer und ruhiger zu arbeiten. Absägen von dünnen Ästen (Abb. 16)

• Dünne Äste (Ø 0-8 cm) werden von oben nach unten durchgesägt. Absägen von dickeren Ästen (Abb. 17)

• Beim Sägen von dickeren Ästen (Ø 8-25 cm) zuerst einen Entlastungsschnitt (A) einsägen. Der Entlastungsschnitt vermeidet auch das Abschälen der Rinde am Stamm.

• Von oben (B) nach unten (A) durchsägen. Sägen in Abschnitten (Abb. 18) Lange oder dicke Äste vor dem endgültigen Trennschnitt zurückschneiden.POWXG3026 DE Copyright © 2022 VARO Seite | 25 www.varo.com

9.3 Sicheres Arbeiten

• Auf ordnungsgemäßen Zustand des Geräts, des Schnittmechanismus und des Kettenschutzes achten, um Verletzungen vorzubeugen.

• Ein auf den Boden gefallenes Gerät auf wesentliche Schäden oder Mängel überprüfen.

• Zum sicheren Arbeiten sollte der Anstellwinkel höchstens 60° ±10° betragen (Abb. 19).

• Bei Verwendung des Geräts immer für festen und sicheren Stand sorgen und nicht auf einer Leiter stehend arbeiten.

• Keine voreiligen Schnitte ausführen. Sie können dabei sich und andere gefährden.

• Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Arbeitsstellung regelmäßig wechseln. Längere Benutzung des Geräts kann zu schwingungsbedingten Durchblutungsstörungen der Hände führen. Die Benutzungsdauer lässt sich durch Verwendung geeigneter Handschuhe oder durch regelmäßige Pausen verlängern. Persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder hohe Greifkräfte können die Benutzungsdauer verkürzen. 10 REINIGUNG

10.1 Reinigung des Motors

Hinweis: Gerät nach jedem Gebrauch gründlich reinigen.

• Vor dem Reinigen das Gerät immer ausschalten und Zündkerzenstecker (10) abziehen.

• Gerät regelmäßig mit einem feuchten Lappen und mildem Reinigungsmittel reinigen. Dafür sorgen, dass kein Wasser ins Geräteinnere gelangen kann.

10.2 Reinigung der Kettensäge

Die Kettensäge muss in regelmäßigen Abständen von Sägespänen gereinigt werden.

• Kettenraddeckel (38) abnehmen.

• Sägekette (31) von der Schiene (30) abnehmen und Führungsleiste (41) reinigen.

• Sägekette (31) scharf halten, Spannung, Ölstand und Schmierung überprüfen.

10.3 Reinigung der Heckenschere

• Heckenschere auf lockere Schrauben am Messerbalken (20) überprüfen und diese gegebenenfalls nachziehen.

• Feststeckende Schnitzel entfernen.

• Messerbalken (20) mit Ölspray oder Ölkanne schmieren.

10.4 Reinigung des Rasentrimmer- / Freischneideraufsatzes

• Feststeckende Schnitzel entfernen.

• Messer (49) schärfen, um die Arbeit zu erleichtern. 11 REGELMÄßIGE WARTUNGSARBEITEN

Der Luftfilter muss regelmäßig von Staub und Schmutz gereinigt werden. Damit wird Folgendes vermieden:

• Fehlfunktionen des Vergasers

• Probleme beim Starten

• Verlust an Motorleistung

• Unnötiger Verschleiß bei Motorteilen

• Übermäßiger Verbrauch an Kraftstoff Den Filter alle 25 Betriebsstunden reinigen. Bei besonders staubigen Bedingungen häufiger reinigen.POWXG3026 DE Copyright © 2022 VARO Seite | 26 www.varo.com

11.1.1 Luftfilter reinigen (Abb. 20)

Die Abdeckung des Luftfilters (16) abnehmen und den Filter herausnehmen. Den Luftfilter in warmem Seifenwasser auswaschen. Vor dem Wiedereinsetzen muss der Luftfilter vollständig abgetrocknet sein. Wenn ein Luftfilter lange benutzt wurde, kann er nicht mehr vollständig gereinigt werden. Deshalb muss der Luftfilter in regelmäßigen Abständen ersetzt werden. Ein beschädigter Luftfilter muss auf jeden Fall ersetzt werden.

11.2 Kraftstofffilter

Wenn der Motor aufgrund von Benzinmangel stottert oder ausgeht, müssen der Deckel des Benzintanks und der Kraftstofffilter geprüft werden, ob sie den Durchfluss von Benzin behindern.

Der Zustand der Zündkerze wird durch folgende Faktoren negativ beeinflusst: Falsche Einstellung des Vergasers. Falsche Mischung Benzin:2-Takt-Mischöl (zu viel Mischöl oder falsches Öl). Verschmutzter Luftfilter. Durch diese Faktoren entstehen Ablagerungen an den Elektroden der Zündkerzen, die zu Problemen beim laufenden Motor und zu Startschwierigkeiten führen können. Wenn der Motor nicht genug Leistung erbringt, schwer zu starten ist oder im Leerlauf nicht gut läuft: Immer zuerst die Zündkerze überprüfen, bevor andere Möglichkeiten in Betracht gezogen werden. Wenn die Zündkerze verunreinigt ist, muss sie gesäubert werden. Der Elektrodenabstand muss 0,6-0,7 mm betragen. Die Zündkerze muss nach ca. einem Monat Betriebsdauer und im Bedarfsfall sogar schon früher ausgewechselt werden. Empfohlener Zündkerzentyp: Verwenden Sie immer nur Zündkerzen des empfohlenen Typs! Die Verwendung einer falschen Zündkerze kann den Kolben bzw. den Zylinder beschädigen. Der Zündkerzenstecker muss mit einer Entstörung versehen sein. 12 TECHNISCHE DATEN Motor Hubraum 42,7 cm

Motorleistung 1,35 kW Abregeldrehzahl 4400 min

Leerlaufdrehzahl 3300 min

Motor Luftgekühlter Zweitaktmotor Kraftstofftankinhalt 1,16 l Kraftstoffmischverhältnis 40:1 Schaft-Ø 26 mm Schafttyp GERADE Schaftlänge 885 mm Erweiterte Schaftlänge 905 mm Kurbelantrieb

Vergaser Membran Zündkerze POWERPLUS Schwingungsdämpfung JaPOWXG3026 DE Copyright © 2022 VARO Seite | 27 www.varo.com Griff BÜGELGRIFF Automatische Choke-Abschaltung

Heckenschere Messerlänge 4000 mm Schnittbreite 24 mm Drehzahl 6900 min

Klingenvorsprung Schutzvorrichtung Schnittlänge 364mm Doppelseitiger Messerbalken

Messerdrehzahl 1550 min

Kettensäge Schienenmaß 10 Zoll Schnittlänge 250 mm Drehzahl 6900 min

Kettengeschwindigkeit 20 m/s Kette Oregon Schiene Oregon Automatische Kettenschmierung

Freischneider Schnittbreite 255mm Drehzahl 6900 min

Schnittbreite 430 mm Drehzahl 6525 min

Fadenkopf TAP&GO Spulen-Ø 2,4 mm Spulenlänge 6 m Schutzvorrichtung

13 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=2.5) Schalldruckpegel LpA 98 dB(A) Schallleistungspegel LwA 114 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration): 9.8m/s² K = 1,5 m/s²POWXG3026 DE Copyright © 2022 VARO Seite | 28 www.varo.com

14 FEHLERSUCHE UND FEHLERBEHEBUNG

Was mache ich, wenn ... Problem Abhilfe Problem Abhilfe

1. Der Motor startet nicht oder geht gleich

4. Der Motor läuft unregelmäßig, und er

reagiert auf Gasgeben ohne Leistung Fehler beim Startvorgang Anweisungen befolgen Zündkerze verunreinigt oder falscher Elektrodenabstand Zündkerze reinigen und Elektrodenabstand einstellen oder Zündkerze auswechseln

2. Der Motor startet zwar, aber er zeigt

Falsche Einstellung des Chokehebels (11) Chokehebel (11) auf stellen

Luftfilter verstopft Luftfilter reinigen oder ersetzen

Rußablagerungen oder Feuchtigkeit auf der Zündkerze Falsche Vergasereinstellung Zündkerze reinigen oder durch neue Zündkerze ersetzen

Motor läuft, aber Sägekette (31) bewegt sich nicht Kettensägenaufsatz ist nicht richtig mit dem Motor verbunden Anordnung überprüfen Kein Fortschritt Sägekette (31) trocken/überhitzt oder nicht ausreichend gespannt Öl nachfüllen oder Sägekette (31) nachschleifen, ersetzen oder spannen

Motor läuft, aber Messer bewegen sich nicht Heckenscherenaufsatz ist nicht richtig mit dem Motor verbunden Anordnung überprüfenPOWXG3026 DE Copyright © 2022 VARO Seite | 29 www.varo.com 15 WARTUNGSINTERVALLE

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen wie starker Staubanfall und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen. Geräteteil Maßnahme Vor Arbeitsbegi

Kette schmieren Prüfen

Sägekette (31) prüfen Und auf Schärfe achten

Kettenspann ung prüfen

Führungslei ste (41) prüfen (Abnutzung, Beschädigun

Kettenrad (43) prüfen

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen wie starker Staubanfall und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen.POWXG3026 DE Copyright © 2022 VARO Seite | 30 www.varo.com 16 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrigbleiben, werden und bleiben Eigentum von VARO – Vic. Van Rompuy N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 17 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Altöl muss umweltgerecht entsorgt werden. Wir empfehlen, das Altöl in einem verschlossenen Behälter zu sammeln und anschließend zur Wiederverwertung zu einer entsprechenden Abgabestelle zu bringen. Es darf auf keinen Fall mit dem Müll entsorgt oder einfach in das Erdreich abgelassen werden.POWXG3026 DE Copyright © 2022 VARO Seite | 31 www.varo.com

18 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – VIC. VAN ROMPUY N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: MULTITOOL GARTEN 4-IN-1 42.7cc Marke: POWERplus Modell-Nr.: POWXG3026 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 111dB(A) Guaranteed 114dB(A) Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN ISO 10517 : 2019
