BEDIENUNGSANLEITUNG POWXG2018 PowerPlus

5.3 Der Gebrauch und die Pflege von Motorwerkzeugen ........................................... 5

9.11 Alle 100 Betriebsstunden durchzuführende Wartungsarbeiten ......................... 12

10 EINLAGERN ................................................................................... 13

11 INBETRIEBNAHME NACH LÄNGERER LAGERZEIT ................. 13

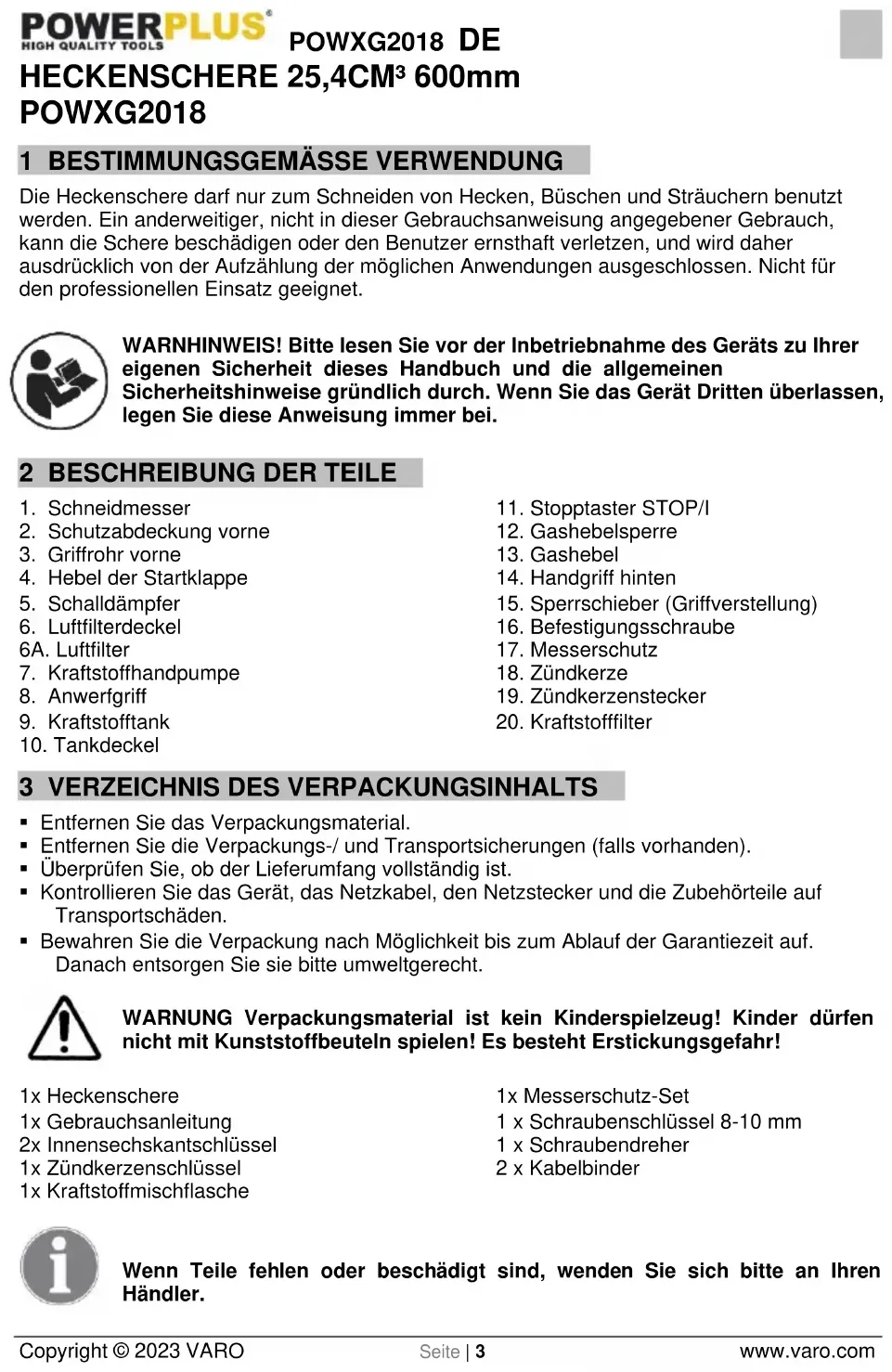

1 BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Heckenschere darf nur zum Schneiden von Hecken, Büschen und Sträuchern benutzt werden. Ein anderweitiger, nicht in dieser Gebrauchsanweisung angegebener Gebrauch, kann die Schere beschädigen oder den Benutzer ernsthaft verletzen, und wird daher ausdrücklich von der Aufzählung der möglichen Anwendungen ausgeschlossen. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei.

2 BESCHREIBUNG DER TEILE

2. Schutzabdeckung vorne

4. Hebel der Startklappe

7. Kraftstoffhandpumpe

14. Handgriff hinten

15. Sperrschieber (Griffverstellung)

16. Befestigungsschraube

19. Zündkerzenstecker

20. Kraftstofffilter

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNUNG Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1x Heckenschere 1x Gebrauchsanleitung 2x Innensechskantschlüssel 1x Zündkerzenschlüssel 1x Kraftstoffmischflasche 1x Messerschutz-Set 1 x Schraubenschlüssel 8-10 mm 1 x Schraubendreher 2 x Kabelbinder Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWXG2018 DE Copyright © 2023 VARO Seite | 4 www.varo.com

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnhinweis: Verletzungsgefahr oder mögliche Beschädigung des Geräts.

Bei Staubentwicklung: Atem- schutzmaske tragen.

Vor Gebrauch Bedienungsanleitung lesen.

Das Gerät nicht bei Regen oder bei feuchten Bedingungen betreiben. Gefahr eines Stromschlags!

Schutzhandschuhe tragen.

Schutzbrille tragen.

Das Tragen von Arbeitsschuhen wird empfohlen.

Übereinstimmung mit den jeweils maßgeblichen EU- Sicherheitsrichtlinien.

Benzin und Öl richtig mischen.

Gelangen Sie mit Ihren Händen nie in die Nähe der Messer. Berühren Sie beim Einschalten oder bei der Arbeit mit dem Gerät nie ein Messer.

Elektroprodukte dürfen nicht im Hausabfall entsorgt werden. 5 ALLGEMEINE SICHERHEITSHINWEISE Bitte lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf.

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Motorbetriebene Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Motorgeräts fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Motorwerkzeug. Benutzen Sie kein Motorwerkzeug, wenn Sie müde sindPOWXG2018 DE Copyright © 2023 VARO Seite | 5 www.varo.com oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Motorwerkzeugs kann zu schweren Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Motorwerkzeugs, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Motorwerkzeug ausgeschaltet ist, bevor Sie es aufnehmen oder tragen. Wenn Sie beim Tragen des Motorwerkzeugs den Finger am Schalter haben, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Motorwerkzeug einschalten. Ein Werkzeug oder Schlüssel, das/der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Motorwerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.3 Der Gebrauch und die Pflege von Motorwerkzeugen

• Verwenden Sie für Ihre Arbeit das dafür geeignete Motorwerkzeug. Mit dem passenden Motorwerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Bewahren Sie unbenutzte Motorwerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Motorwerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Motorwerkzeuge sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Motorwerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Motorwerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Motorgerät, Zubehör, Einsatzwerkzeuge usw. entsprechend den Anweisungen für diese bestimmte Art von Motorwerkzeug. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Motorwerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Motorwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Motorwerkzeugs gewahrt bleibt. 6 SICHERHEITSHINWEISE KRAFTSTOFF

• Nicht mit dem Gerät in gefährlichen Bereichen arbeiten. Zu diesen gefährlichen Bereichen gehören Bereiche mit Explosionsgefahr durch Benzindämpfe, ausströmendes Gas oder explosive Stäube.POWXG2018 DE Copyright © 2023 VARO Seite | 6 www.varo.com

• Mit dem Gerät nie in geschlossenen Räumen arbeiten. Hier können Auspuffgase, Dämpfe und schädliche Atmosphären gefährliche Konzentrationen erreichen.

• Das Gerät immer gut schützen. Diese Heckenschere ist NICHT WITTERUNGSBESTÄNDIG, deshalb darf sie direktem Sonnenlicht, hohen Umgebungstemperaturen und Dämpfen, Nässe oder Feuchtigkeit nicht ausgesetzt sein.

• Beim Betanken des Geräts nicht rauchen. Dies ist potenziell gefährlich, weil sich dadurch das Benzin entzünden und eine Explosion verursachen kann.

• Beim Betanken kein Benzin verspritzen. Beim Betanken des Geräts muss der Motor immer ausgeschaltet sein. Vorsicht, verspritztes Benzin kann den (noch) heißen Motor entzünden! Das Gerät nie bei noch laufendem Motor betanken.

• Suchen Sie immer einen geeigneten Platz zum Einlagern des Geräts. Dieser muss trocken sein und einen ausreichenden Sicherheitsabstand zu entflammbaren Flüssigkeiten aufweisen.

• Halten Sie immer Abstand von den Auspuffgasen des Geräts. Sorgen Sie dafür, dass andere Personen immer einen ausreichenden Sicherheitsabstand zum Gerät wahren.

• Verwenden Sie beim Betanken des Geräts ein Benzin-Öl-Gemisch für 2-Takt-Motoren. Das Mischungsverhältnis unverbleites Benzin zu 2-Takt-Öl beträgt 40:1. Bei einem anderen Mischungsverhältnis kann es zu einer Überhitzung des Motors kommen, und Ihre Heckenschere wird schwer beschädigt. 7 KRAFTSTOFF Hinweis: dieses Gerät wird ohne Benzin-Öl-Gemisch im Motor geliefert! Vor Inbetriebnahme muss dieses Gerät unbedingt mit Benzin-Öl-Gemisch gefüllt werden!

7.1 Benzin-/Öl-Mischung

Verwenden Sie normales, unverbleites Benzin und 2-Takt-Mischöl im Mischungsverhältnis 40:1. WARNHINWEIS: Den Motor nicht mit reinem Benzin betreiben. Der Motor wird dadurch irreparabel beschädigt, und die Garantie des Herstellers wird hinfällig. Keine Benzin-Öl-Mischung verwenden, die vor mehr als 30 Tagen angesetzt wurde. WARNHINWEIS: Das 2-Takt-Mischöl muss ein spezielles Mischöl für 2-Takt- Motoren sein. Das Mischungsverhältnis Benzin:Mischöl muss 40:1 betragen. Verwenden Sie kein Mischöl für das Mischungsverhältnis 100:1, und auch kein normales Motorenöl. Bei unzureichender Schmierung wird der Motor beschädigt, und die Garantie des Herstellers wird hinfällig.

7.1.1 Benzin-Öl-Mischung ansetzen

Geben Sie zuerst das 2-Takt-Mischöl in einen Kanister und anschließend im Verhältnis 25:1 Benzin hinzu. Schütteln Sie den Kanister, damit sich Öl und Benzin gut miteinander vermischen. WARNHINWEIS: Bei mangelnder Schmierung wird die Garantie des Herstellers hinfällig. Benzin und Mischöl immer im Verhältnis 40:1 miteinander vermischen.POWXG2018 DE Copyright © 2023 VARO Seite | 7 www.varo.com

• Zuerst den Motor abschalten.

• Beim Tanken darf der Motor nicht mehr laufen. Das Gerät muss einen ausreichenden Sicherheitsabstand zu offenem Feuer aufweisen. Nicht rauchen.

• Öl und/oder Benzin nicht verspritzen. (Denken Sie an die Folgen für die Umwelt!) Evtl. doch verspritztes Öl oder Benzin immer sofort und sorgfältig von der Heckenschere abwischen.

• An den Motor gelangten Kraftstoff gründlich entfernen, damit dieser nicht Feuer fangen kann.

• Öl und/oder Benzin dürfen nicht die Kleidung gelangen. Sollte dies dennoch geschehen sein, die Kleidung sofort wechseln. (Denn sonst besteht Brandgefahr!)

• Den Tankdeckel regelmäßig auf guten Verschluss und auf evtl. Leckstellen prüfen.

• Den Tankdeckel immer gut verschließen. Vor dem Starten das Gerät mindestens 3 m vom Ort des Betankens entfernen.

• Nie in geschlossenen Räumen tanken, weil sich dann am Boden Benzindämpfe entwickeln können (Explosionsgefahr).

• Kraftstoff nur im zugelassenen Kanister transportieren und lagern. Der gelagerte Kraftstoff darf für Kinder nicht erreichbar sein.

• Vor dem Betanken den Bereich um den Tankdeckel sorgfältig abwischen, damit keine Verschmutzungen in den Tank gelangen können.

• Tankdeckel öffnen und Gerät betanken. Zum Filtern des Kraftstoffs einen Filter mit Gewebeeinsatz (oder Tuch) verwenden.

• Nach dem Tanken den Tankdeckel von Hand wieder gut und sicher verschließen.

• Tankdeckel und Tank nach dem Tanken von (verspritzten) Rückständen reinigen.

• Evtl. verspritzten Kraftstoff immer sorgfältig entfernen. (Brandgefahr!)

7.3 Kraftstoff lagern

• Kraftstoff kann nur für einen begrenzten Zeitraum gelagert werden.

• Kaufen Sie deshalb nur so viel Kraftstoff, wie Sie für 4 Wochen brauchen.

• Verwenden Sie nur zugelassene Kanister.

7.4 Empfohlener Kraftstoff

Manche Standardkraftstoffe sind mit sauerstoffhaltigen Verbindungen wie Alkohol oder Ether angereichert, um Vorschriften über Luftreinhaltung zu erfüllen. Der Motor arbeitet einwandfrei mit allen Fahrzeugkraftstoffen, einschließlich dieser angereicherten Kraftstoffe, sofern die oben genannten Mischungsverhältnisse eingehalten werden! 8 BEDIENUNG

8.1.1 Messerschutz (Abb. 1)

Nehmen Sie vor dem Betrieb den Messerschutz (17) vom Schneidmesser (1). Hinweis: Immer den Messerschutz (17) aufsetzen, wenn das Produkt nicht verwendet wird, zur Lagerung und zum Transport. Zum Aufsetzen des Messerschutzes diesen ausrichten und auf das Schneidmesser (1) schieben.

8.1.2 Handgriffeinstellung

Warnung: Handgriff nur verstellen, wenn der Motor ausgeschaltet ist! Vergewissern Sie sich immer, dass der Handgriff in einer der Endstellungen einrastet und verwenden Sie ihn keinesfalls in einer Zwischenstellung!POWXG2018 DE Copyright © 2023 VARO Seite | 8 www.varo.com Handgriff passend zur Anwendung einstellen.

• Schieben Sie den Sperrschieber (15) nach unten und halten Sie ihn fest (Abb. 2).

• Drehen Sie den Handgriff um 90° nach links oder rechts, bis er einrastet (Abb. 3).

• Lassen Sie den Sperrschieber wieder los.

• Überprüfen Sie, dass der Handgriff richtig eingerastet ist.

8.1.3 Steuerungen am Handgriff (Abb. 4)

Am Handgriff (14) befinden sich drei Bedienelemente mit nachstehenden Funktionen:

• Der Stopptaster (11) stoppt den Motor durch Unterbrechen der Zündung. Vor dem Starten des Motors muss der Stopptaster (11) immer in die Position „I“ gestellt werden.

• Die Gashebelsperre (12) verhindert eine unbeabsichtigte Betätigung des Gashebels (13), bis die Sperre von Hand gedrückt wird.

• Die Motordrehzahl wird mit dem Gashebel (13) geregelt. Hinweis: Der Gashebel lässt sich nicht drücken, solange der Sperrschieber (15) nicht sicher eingerastet ist.

8.2 Starten/Abstellen

Warnhinweis: Den Bereich um das Schneidblatt immer freihalten, denn das Schneidblatt bewegt sich sofort nach dem Starten des Motors.

8.2.1 Kaltstart (Abb. 5-6)

Bei kaltem Motor – oder wenn der Betrieb für mindestens 5 Minuten unterbrochen wurde – oder nach dem Tanken.

• Gerät auf einen ebenen Untergrund legen. Das Schneidmesser darf weder den Boden noch irgendwelche Gegenstände berühren.

• Stopptaster (11) auf „I“ (EIN) stellen.

• Kraftstoffhandpumpe (7) drücken, bis Kraftstoff in die durchsichtige Leitung läuft.

• Hebel der Startklappe (4) auf „ Start“ stellen.

• Gerät mit der linken Hand auf der oberen Abdeckung fest an den Boden drücken und rechtes Knie hinter den hinteren Handgriff (14) legen.

• Anwerfgriff (8) langsam bis zum ersten spürbaren Anschlag herausziehen und dann 3-4 Mal schnell durchziehen. Der Motor startet normalerweise nach dieser ersten Zündung noch nicht. Warnung: Seil nach jedem Ziehen langsam entgegen der Ausziehrichtung zurückführen!

• Hebel der Startklappe (4) auf „ “ stellen. Anwerfgriff (8) langsam bis zum ersten spürbaren Anschlag herausziehen. Weiter anwerfen, bis der Motor startet. Hinweis: Wenn der Choke zu intensiv genutzt wird, lässt sich der Motor nur schwer starten (zu viel Benzin). Wenn der Motor sich auch nach mehreren Versuchen nicht starten lässt, den Choke öffnen und weiter am Starterseil ziehen. Ansonsten hilft es, die Zündkerze (bei abgestellter Zündung!) herauszunehmen und zu reinigen bzw. zu trocknen.POWXG2018 DE Copyright © 2023 VARO Seite | 9 www.varo.com

8.2.2 Warmstart (Abb. 5-6)

• Stopptaster (11) auf „I“ (EIN) stellen.

• Kraftstoffhandpumpe (7) nicht betätigen.

• Hebel der Startklappe (4) auf „ “ stellen.

• Gerät mit der linken Hand auf der oberen Abdeckung fest an den Boden drücken und rechtes Knie hinter den hinteren Handgriff (14) legen.

• Anwerfgriff (8) langsam bis zum ersten spürbaren Anschlag herausziehen und dann schnell durchziehen. Weiter anwerfen, bis der Motor startet. Warnung: Seil nach jedem Ziehen langsam entgegen der Ausziehrichtung zurückführen! HINWEIS: Falls der Motor nicht anspringt, kann es sein, dass er abgesoffen ist. Absaufen wird durch zu viel Kraftstoffgemisch im falschen Augenblick verursacht und kann das Anspringen des Motors verhindern. In diesem Fall die Kraftstoffhandpumpe NICHT mehr betätigen. Es ist wie folgt vorzugehen: Stopptaster (11) auf „STOP“ (AUS) stellen. Gashebelsperre (12) und Gashebel (13) drücken, um die Startklappe zu öffnen. Zündkerze ausbauen (siehe „Wartung und Pflege – Zündkerze“). Zündkerze trocknen. Anwerfgriff (8) mehrmals ziehen, um den Kraftstoff aus der Verbrennungskammer zu befördern. Zündkerze wieder einbauen. Ausgelaufenen Kraftstoff reinigen und Gerät vor dem erneuten Start des Motors mindestens 3 Meter von der verunreinigten Stelle entfernen. Gerät starten wie im Abschnitt „Warmstart“ beschrieben.

• Gashebel (13) loslassen und Gerät 10-15 Sekunden lang im Leerlauf laufen lassen.

• Stopptaster (11) auf „STOP“ (AUS) stellen (Abb. 7). Warnung! Nach dem Abstellen des Motors läuft das Schneidmesser noch kurze Zeit weiter! Warten Sie, bis das Schneidmesser ganz zum Stillstand gekommen ist, bevor Sie das Gerät auf den Boden legen!

Hinweis: Halten Sie das Schneidmesser in einem Winkel von etwa 15 ° zur Schnittfläche.

• Vor dem Betrieb müssen alle Äste, die die Schnittleistung dieses Geräts übersteigen, mit einer geeigneten Astschere abgeschnitten und entfernt werden.

• Handgriff je nach beabsichtigtem Schnitt verstellen. Warnung! Halten Sie während des Gerätebetriebs den Abluftauslass von Ihrem Körper entfernt (Abb. 9-14).

• Gerät wie beschrieben starten. Gashebelsperre gedrückt halten und dann den Gashebel drücken, um das Schneidmesser in Bewegung zu setzen. Gerät mit Vollgas betreiben, um die richtige Schnittgeschwindigkeit aufrechtzuerhalten.POWXG2018 DE Copyright © 2023 VARO Seite | 10 www.varo.com

• Schneidmesser leicht mit weitläufiger Bewegung durch die Schnittfläche bewegen und dabei der Form der Hecke oder des Strauchs folgen. Für optimale Schnittleistung wird empfohlen, das Schneidmesser in Bewegungsrichtung leicht nach unten zu neigen.

• Ohne Hast arbeiten und nicht versuchen, in einer Messerbewegung zu viele Zweige zu schneiden.

• Zuerst beide Seiten der Hecke von unten nach oben schneiden. Dadurch wird vermieden, dass das Schnittgut auf noch zu schneidende Bereiche fällt (Abb. 15).

• Nach dem Schneiden der Seiten die Oberkante schneiden (Abb. 16). Schneidmesser in einem Winkel von etwa 15 ° zur Schnittfläche halten.

• Stufenweise schneiden, um bei längeren Bereichen ein besseres Ergebnis zu erzielen. Kürzere Schnittabfälle sind außerdem leichter zu kompostieren. HINWEIS: Es wird empfohlen, Hecken trapezförmig zu schneiden (Abb. 17). Ein Trapezschnitt entspricht dem natürlichen Pflanzenwachstum und fördert eine optimale Entwicklung der Hecke, da mehr Sonnenlicht an das untere Heckenende gelangt. WARNUNG! MOTORSTOPP IM NOTFALL: Stopptaster (11) auf „STOP“ stellen und gedrückt halten, bis der Motor zum Stillstand kommt.

8.4 Nach der Verwendung

• Gerät ausschalten, Motor abkühlen lassen und dann den Zündkerzenstecker abziehen.

• Gerät wie nachstehend beschrieben überprüfen, reinigen und lagern.

9 WARTUNG UND PFLEGE

WARNUNG! Vor Inspektions-, Wartungs- und Reinigungsarbeiten das Gerät immer ausschalten, abkühlen lassen und den Zündkerzenstecker abziehen!

• Gerät sauber halten. Rückstände nach jedem Gebrauch und vor der Lagerung entfernen.

• Regelmäßige ordnungsgemäße Reinigung trägt zum sicheren Gebrauch bei und verlängert die Lebensdauer des Geräts.

• Gerät vor jedem Gebrauch auf abgenutzte und beschädigte Teile überprüfen. Falls beschädigte oder abgenutzte Teile erkannt werden, darf das Gerät nicht in Betrieb genommen werden. WARNUNG! Es dürfen nur die in dieser Anleitung beschriebenen Reparaturen und Wartungsarbeiten vorgenommen werden! Alle weitergehenden Arbeiten sind von einem qualifizierten Fachmann ausführen zu lassen!

9.1 Allgemeine Reinigung

• Gerät mit einem feuchten Lappen und mildem Reinigungsmittel reinigen. Für schwer zugängliche Bereiche eine Bürste verwenden.

• Nach jedem Gebrauch insbesondere die Lüftungsschlitze (22) mit Lappen und Bürste reinigen.

• Hartnäckige Verschmutzungen mit Druckluft (max. 3 bar) entfernen. Hinweis: Verwenden Sie zur Reinigung dieses Geräts keine Chemikalien, Laugen, Scheuermittel oder anderen aggressiven Reinigungs- oder Desinfektionsmittel, da diese die Oberfläche des Geräts angreifen können.POWXG2018 DE Copyright © 2023 VARO Seite | 11 www.varo.com

• Gerät auf Schäden und Abnutzung überprüfen. Schäden gemäß dieser Bedienungsanleitung reparieren oder Gerät zu einem zugelassenen Kundendienst bringen, bevor es erneut verwendet wird.

WARNUNG! Tragen Sie Sicherheitshandschuhe, wenn Sie am Schneidmesser oder in dessen Umgebung arbeiten! Verwenden Sie zum Entfernen von Schnittgut geeignete Hilfsmittel wie z. B. eine Bürste oder ein Holzstäbchen! Arbeiten Sie auf keinen Fall mit bloßen Händen! Das Schneidmesser darf nur von einem qualifizierten Fachmann ausgetauscht werden! Es wird empfohlen, das Messer nicht selbst zu schärfen, sondern mit dem Nachschärfen den Kundendienst oder einen ähnlich qualifizierten Fachmann zu beauftragen!

• Schneidmesser (1) sauber und frei von Rückständen halten. Schnittabfälle entfernen.

• Schneidmesser (1) mit geeignetem Schmiermittel einsprühen, um seine Schnittleistung zu erhalten (Abb. 18).

• Sorgen Sie dafür, dass das Schneidmesser (1) scharf bleibt. Ein abgenutztes oder beschädigtes Schneidmesser muss von einem qualifizierten Fachmann durch ein neues Messer desselben Typs ersetzt werden.

9.3 Luftfilter (Abb. 19)

Wenn der Luftfilter verschmutzt ist, lässt die Motorleistung spürbar nach. Überprüfen Sie das Filterelement und reinigen Sie es bei Bedarf in warmem Wasser mit Spülmittel. Lassen Sie den Filter vor dem erneuten Einsetzen vollständig trocknen. Falls das Element beschädigt oder geschrumpft ist, muss es ausgetauscht werden.

• Wenn das Gerät länger als 30 Tage gelagert wird, den Kraftstofftank entleeren, weil Kraftstoffgemisch mit der Zeit unbrauchbar wird.

• Tankdeckel (10) abschrauben und Kraftstoff mit einer Kraftstoffpumpe in einen geeigneten Behälter füllen.

9.5 Kraftstofffilter (Abb. 20)

Falls der Motor zu wenig Kraftstoff erhält, überprüfen Sie den Kraftstoffdeckel und den Kraftstofffilter (20) auf Verstopfung.

• Startprobleme und Fehlzündungen gehen häufig auf eine verschmutzte Zündkerze zurück. Reinigen Sie die Zündkerze und prüfen Sie den Elektrodenabstand. Achten Sie beim Austausch der Zündkerze auf den richtigen Typ. Die Verwendung einer falschen Zündkerze kann zu Betriebsstörungen, Überhitzung oder Beschädigung des Motors führen.

• Drehen Sie die Zündkerze beim Einbau zunächst handfest ein und ziehen Sie sie dann mit einem Steckschlüssel um eine weitere Vierteldrehung an.POWXG2018 DE Copyright © 2023 VARO Seite | 12 www.varo.com

9.7 Getriebe (Abb. 21)

• Füllen Sie das Getriebegehäuse mit einer Fettpresse alle 25 Betriebsstunden mit Fett, bis es am Ansatz der Messer herausgedrückt wird. Bitte Universal-Maschinenfett, Universal- Kupferfett oder HP-R-Schmiermittel verwenden.

• Überprüfen Sie den Schalldämpfer regelmäßig auf lockere Befestigungen, Schäden oder Korrosion. Verwenden Sie das Gerät bei Anzeichen von Abgaslecks nicht mehr und lassen Sie es unverzüglich reparieren, da der Motor sonst in Brand geraten kann.

9.9 Ansaugöffnung für Kühlluft (Abb. 22)

Berühren Sie nach dem Abstellen des Motors niemals den Zylinder, den Schalldämpfer oder die Zündkerze mit bloßen Händen. Da der Motor im Betrieb sehr heiß werden kann, besteht die Gefahr ernster Verbrennungen. Reinigen Sie die Zylinderrippen mit Druckluft oder einer Bürste. WICHTIG: Schnittgut, das sich in der Ansaugöffnung für Kühlluft oder zwischen den Zylinderrippen festsetzt, kann zu Überhitzung des Motors und mechanischen Störungen der Heckenschere führen.

Ein beschädigtes Schneidmesser darf nicht geschärft werden: wechseln Sie es aus oder bringen Sie es zu einem Fachhändler. Schärffeile oder Schärfgerät immer im 45°-Winkel zur Messerebene führen. Außerdem:

• Feile immer im Vorwärtsstrich greifen und beim Zurückziehen anheben.

• Grat am Schneidmesser mit einem Abziehstein entfernen.

• So wenig Werkstoff wie möglich abtragen.

• Nach dem Schärfen Feilstaub entfernen und geschärfte Schneidmesser schmieren. Ein beschädigtes Schneidmesser darf nicht geschärft werden: wechseln Sie es aus oder bringen Sie es zu einem Fachhändler.

9.11 Alle 100 Betriebsstunden durchzuführende Wartungsarbeiten

• Entfernen Sie die Rußablagerungen auf der Lüftungsöffnung des Schalldämpfers.

• Ziehen Sie alle zugänglichen Schrauben und Muttern fest.

• Wischen Sie eventuell zwischen Kupplungsbelag und Zylinder eingedrungenes Öl oder Fett ab.POWXG2018 DE Copyright © 2023 VARO Seite | 13 www.varo.com 10 EINLAGERN Damit die Heckenschere nach einem längeren Einlagern wieder ordnungsgemäß funktioniert, müssen folgende Punkte eingehalten werden:

• Kraftstofftank ausleeren. Übriggebliebenen Kraftstoff umweltfreundlich entsorgen. Motor starten und leerlaufen lassen.

• Zündkerze überprüfen. Wenn die Elektrode zu stark abgebrannt ist, muss die Zündkerze ersetzt werden.

• Das Gerät mit dem Schneidblatt trocken lagern. Ein ausreichender Sicherheitsabstand zu möglichen Zündquellen muss dabei beachtet werden.

• Ölen Sie das Schneidmesser ein, um Rostbildung vorzubeugen.

11 INBETRIEBNAHME NACH LÄNGERER LAGERZEIT

• Die Zündkerze herausdrehen.

• Geben Sie einen Teelöffel 2-Takt-Mischung in die Zündkerzenöffnung und ziehen Sie den Anwerfgriff langsam mehrmals bis zum Seilende heraus. So werden kleine Rostablagerungen entfernt und der Kolben und der Zylinder geschmiert.

• Zündkerze prüfen, bei Bedarf durch eine neue ersetzen, und wieder einschrauben.

• Den Tank mit frischem Benzin (2-Takt-Mischung) befüllen. 12 WARTUNGSTABELLE Gerät regelmäßig nach der Wartungstabelle überprüfen und instandhalten. Teil Aufgabe Vor / nach jedem Gebrauch

Stunden / alle sechs Monate

Stunden / einmal jährlich Zündkerze Prüfen

Zündkerze Ersetzen Bei Bedarf Luftfilter Prüfen

Luftfilter Ersetzen Bei Bedarf Kraftstofffilter Prüfen

Kraftstofffilter Reinigen

Kraftstofffilter Ersetzen Bei Bedarf Schneidmesser Prüfen

Schneidmesser Schmieren

Schneidmesser Reinigen

Schneidmesser Ersetzen Bei BedarfPOWXG2018 DE Copyright © 2023 VARO Seite | 14 www.varo.com 13 TECHNISCHE DATEN Hubraum 25,4 cc Motorleistung 0,9 kW Drehzahl 10000 min

Kupplungsdrehzahl 4100 min

Leerlaufdrehzahl 3000 min

Blattlänge 600 mm Motorhub 2-Takt Kraftstofftankinhalt 0,53 l Kraftstoffmischverhältnis 40:1 Zündkerze Torch Messerabstand 28 mm Handgriff Drehbar Schnellstopp

Laserstrahlgeschnittenes Messer

Klingenvorsprung Normal Doppelseitiges Messer

Geeignet für Kraftstoff E10

14 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 88dB(A) Schallleistungspegel LwA 108 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration) 8.3m/s² K = 1,5 m/s²POWXG2018 DE Copyright © 2023 VARO Seite | 15 www.varo.com 15 FEHLERBESEITIGUNG Vermutete Fehlfunktionen haben oft Ursachen, die der Benutzer selbst beheben kann. Prüfen Sie daher das Gerät zunächst unter Zuhilfenahme dieses Abschnitts. In den meisten Fällen lässt sich das Problem schnell lösen. WARNUNG! Führen Sie nur die in dieser Anleitung beschriebenen Schritte durch! Alle weitergehenden Prüfungen, Wartungs- und Reparaturarbeiten müssen von einem zugelassenen Kundendienst oder einem ähnlich qualifizierten Fachmann vorgenommen werden, wenn Sie das Problem nicht selbst beheben können! Problem Mögliche Ursache Lösung Motor startet nicht Nicht genug Kraftstoff im Tank Kraftstoff einfüllen Kraftstoffhandpumpe wurde beim Kaltstart nicht betätigt Kraftstoffhandpumpe betätigen und erneut starten Kraftstoffhandpumpe wurde beim Warmstart betätigt Zündkerze trocknen Zündkerze ist nass Zündkerze trocknen Zündkerze ist beschädigt Zündkerze ersetzen Zündkerzenstecker ist locker Fest auf die Zündkerze drücken Stopptaster (11) steht nicht auf „I“ Stopptaster (11) auf „I“ stellen Motor zu warm Warten, bis das Gerät vollständig abgekühlt ist Motor stoppt Nicht genug Kraftstoff im Tank Kraftstoff einfüllen Schneidmesser blockiert Blockade entfernen Motor startet, aber beschleunigt nicht Motor muss warmlaufen Motor warmlaufen lassen. 2 oder 3 Minuten im Leerlauf laufen lassen Motor erreicht seine volle Drehzahl nicht und zeigt übermäßige Rauchentwicklung Kraftstoffgemisch ist nicht gut geeignet Frisches Benzin und das richtige Zweitaktmotoröl im richtigen Benzin/Öl-Verhältnis verwenden Luftfilter verschmutzt Luftfilter reinigen. Siehe Schritte für die Reinigung des Luftfilters in dieser Anleitung Unbefriedigendes Ergebnis Schneidmesser abgenutzt. Von einem Fachmann nachschärfen oder ersetzen lassen Dicke der Äste übersteigt die Schnittkapazität Nur Äste schneiden, die nicht zu dick sind Übermäßige Schwingung / Geräusche oder Abgase Schneidmesser stumpf/beschädigt Schneidmesser ersetzen Schrauben / Muttern locker Schrauben / Muttern festziehen Benzin / Öl ungeeignet Benzin / Öl ausleeren und richtiges Benzin / Öl einfüllenPOWXG2018 DE Copyright © 2023 VARO Seite | 16 www.varo.com 16 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 17 UMWELT Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Bitte entsorgen Sie verbrauchtes Motoröl umweltgerecht. Häufig können Sie das Altöl an Ihrer Tankstelle abgeben. Auf keinen Fall mit dem Hausmüll entsorgen oder in den Boden gelangen lassen!POWXG2018 DE Copyright © 2023 VARO Seite | 17 www.varo.com

18 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Heckenschere 25,4 cm³ Marke: POWERplus Modell-Nr.: POWXG2018 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2006/42/EC 2014/30/EU 2000/14/EC Anhang V LwA Measured 108 dB(A) Guaranteed 110 dB(A) Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN ISO 10517 : 2019 EN ISO 14982 : 2009 Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens, Philippe Vankerkhove Zulassungsabteilung – Compliance Manager 06/07/2022, Lier - BelgiumPOWXG2018 ES Copyright © 2023 VARO P á g i n a | 1 www.varo.com 1 USO PREVISTO ............................................................................... 3 2 DESCRIPCIÓN ................................................................................. 3

6A. Filtro dell’aria

9.3 Filtro dell’aria (Fig. 19)

8.1.3 Håndtagsfunktioner (Fig. 4)

Vibrationsreduktionssystem
