BRUGSANVISNING POWXG2018 PowerPlus

8.1.3 Kontroller på håndtaket (Fig. 4)....7

8.2 Starte/stoppe....7

8.2.1 Kaldstart (Fig. 5-6) 7

8.2.2 Varmstart (Fig. 5-6)....8

8.2.3 Stoppe motoren 8

8.3 Beskjæring....9

8.4 Etter bruk....9

9 VEDLIKEHOLD 9

ADVARSEL: Manglende smøring annullerer motorgarantien. Bensin og olje må blandes i forholdet 40:1.

7.2 Fylling

8.1.3 Kontroller på håndtaket (Fig. 4)

Hvis motoren får utilstrekkelig med drivstoff må du kontrollere om lokket på drivstofftanken og drivstofffilteret (20) er blokkert.

9.6 Tennplugg

- Vær oppmerksom på at maskinen kan ta fyr hvis du ikke overholder dette.

- Før du remonterer de slipte knivbladene, må du fjerne alle restene fra filingen og påføre fett.

Ikke forsøk å slipe et skadet knivblad. Du må enten skifte det ut med et nytt eller ta det med til en service-forhandler.

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.1 Arbejdsområde....4

5.2 Personlig sikkerhed....4

5.3 Omhyggelig håndtering og anvendelse af værktøjer....5

5.4 Service....5

6 SIKKERHEDSADVARSLER FOR BENZIN....5

7 BRÆNDSTOF 6

7.1 Brændstof og olieblanding....6

7.1.1 Opblanding af brændstof....6

7.2 Genoptankning....6

7.3 Opbevaring af brændstof 7

7.4 Anbefalet benzin....7

8 BRUG 7

8.1 Kom godt i gang....7

8.1.1 Knivskærm (Fig. 1)....7

8.1.2 Händtagsjustering....7

8.2.3 Stop af motoren 9

8.3 Klipning 9

8.4 After brug....10

9 VEDLIGEHOLDELSE 10

9.1 Generel rengøring....10

9.2 Skæreanordning 10

9.3 Luftfilter (Fig. 19)....11

POWERPLUS® HIGH QUALITY TOOLS

POWXG2018 DA

9.4 Brændstoftank 11
9.5 Brændstofffilter (Fig. 20)....11
9.6 Tændrør....11
9.7 Gearkasse (Fig. 21)....11
9.8 Lyddæmper 11
9.9 Kanal til kølende indblæsningsluft (Fig. 22)....11
9.10 Slibning....12
9.11 Procedurer, der skal udføres efter hver 100 timers brug....12
10 OPBEVARING....12
11 OPSTART EFTER EN LÄNGERE OPBEVARINGSPERIODE .... 12
12 VEDLIGEHOLDELSESTABEL....13
13 TEKNISKE DATA....14
14 ST∅J....14
15 FEJLFINDING 15
16 GARANTI....16
17 MILJ∅ 16
18 KONFORMITETSERKLÆRING....17

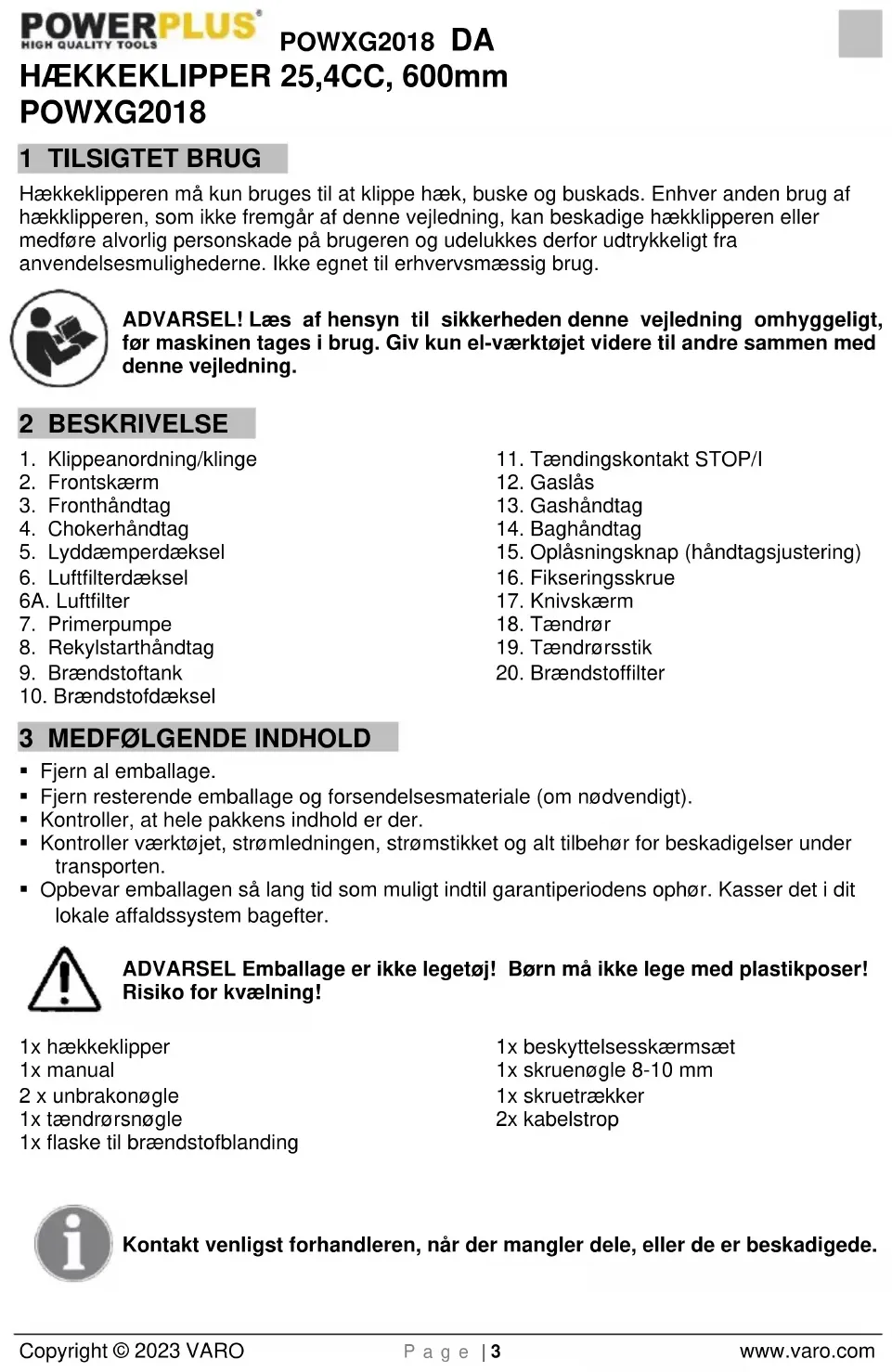

HÆKKEKLIPPER 25,4CC, 600mm POWXG2018

1 TILSIGTET BRUG

Hækkeklipperen må kun bruges til at klippe hæk, buske og buskads. Enhver anden brug af hækklipperen, som ikke fremgår af denne vejledning, kan beskadige hækklipperen eller medføre alvorlig personskade på brugeren og udelukkes derfor udtrykkeligt fra anvendelsesmulighederne. Ikke egnet til erhvervsmæssig brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE

1. Klippeanordning/klinge
2. Frontskærm
3. Fronthåndtag
4. Chokerhändtag
5. Lyddæmperdæksel
6. Luftfilterdæksel
   6A. Luftfilter
7. Primerpumpe
8. Rekylstarthåndtag
9. Brændstoftank

10. Brændstofdæksel

11. Tændingskontakt STOP/I

12. Gaslås
13. Gashåndtag
14. Baghåndtag
15. Oplåsningsknap (håndtagsjustering)
16. Fikseringsskrue
17. Knivskærm
18. Tændrør
19. Tændrørsstik
20. Brændstofffilter

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1x hækkeklipper
1x manual
2 x unbrakonøgle
1x tændrørsnøgle
1x flaske til brændstofblanding

1x beskyttelsesskærmsæt
1x skruenøgle 8-10 mm
1x skruetrækker
2x kabelstrop

Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

		Symboliserer risiko for personskader eller skader på værktøjet.		Bar åndedrætsværn ved støvdannelse.
		Læs vejledningen før brug.		Anvend aldrig hækkeklipperen i regnvejr eller i fugtige eller våde omgivelser. Fugt giver fare for elektrisk stød.
		Brug beskyttelse mod støj.		Brug handsker.
		Brug beskyttelsesbriller.		Anvendelse af beskyttelsessko anbefales.
		I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.		Rygning forbudt.
		Ingen åben ild.		Brændstof og olieblanding.
		Hold hænderne væk fra klingerne, rør ikke ved klingerne idet maskinen startes samt mens den er i brug.		Elektronik produkter må ikke bortskaffes som husholdningsaffald.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR VÄERKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage brand og/eller alvorlige kvæstelser. Gem alle advarsler og instruktioner til fremtidig brug.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Hvis man har fingeren på afbryderen, mens værktøjet bæres kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.3 Omhyggelig håndtering og anvendelse af værktøjer

• Overbelast ikke værktøjet. Brug det værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.
• Sluk for værktøjet før der foretages nogen form for justeringer, udskiftes udstyr eller værktøjet opbevares. Disse forebyggende foranstaltninger reducerer risikoen utilsigtet opstart af værktøjet.
• værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet, værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.4 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SIKKERHEDSADVARSLER FOR BENZIN

• Må ikke betjenes i farlige områder. Dette omfatter områder, hvor der er risiko for eksplosion af benzindampe, udsivende gas eller eksplosivt støv.
• Må ikke betjenes på snævre områder. Udstødning gasser, røg og dampe kan nå farlige koncentrationer.
• Beskyt dit værktøj. Denne hækkeklipper er IKKE VEJRFAST og bør ikke udsættes for direkte sollys, høje temperaturer, fugtige eller våde omgivelser eller høj luftfugtighed.
  Der må ikke ryges under tankning. Dette er potentielt farligt, da det kan antænde brændstoffet og forårsage en eksplosion.
• Pas på du ikke spilder brændstof. Kontrollér, at motoren er slukket, når du fylder brændstof på hækkeklipperen. Undgå at spilde brændstof, da dette også kan antændes med den varme motor. Evld aldrig brændstof på motoren, mens den kører.
• Vær forsigtig når du stiller hækkeklipperen til opbevaring. Opbevar hækkeklipperen på et tørt sted væk fra brændbare væsker.
• Hold afstand. Hækkeklipperen udsender udstødningsgasser. Sørg for at tilskuerne holder en sikker afstand.

- Sørg for at du bruger olieopblandet brændstof. Bland 40 dele blyfri benzin med 1 del 2-taktsolie. Hvis dette ikke overholdes, vil motoren blive overophedet og forårsage skade på hækkeklipperen.

7 BRÆNDSTOF

Bemærk: Dette produkt leveres ikke med brændstof og olieblanding i motoren! Før du bruger dette produkt, er det vigtigt at fylde det med brændstof og olieblanding!

7.1 Brændstof og olieblanding

Opnå de bedste resultater ved brug af normal blyfri benzin blandet med brugerdefineret luftafkølet, 2-takts motorolie i forholdet 40:1.

Advarsel: Brug aldrig ren benzin til maskinen. Dette giver permanente motorskader og annullerer producentens garanti for produktet. Brug aldrig en brændstofblanding som har været opbevaret i mere end 30 dage.

Advarsel: 2-takts smøremidlet skal være højoktan olie til 2-takts luftafkølede motorer og med blandingsforholdet 40:1. Brug ikke et 2-takts olieprodukt med et anbefalet bladningsforhold på 100:1. Hvis utilstrækkelig smøring er årsag til motorskader, annulleres producentens motorgaranti.

7.1.1 Opblanding af brændstof

Hæld først olien i en godkendt brændstofdunk og derefter benzinen, således at benzinen blandes med olien. Ryst derefter dunken for at sikre, at brændstoffet er blandet tilstrækkeligt.

Advarsel: Manglende smøring annullerer motorgarantien. Benzin og olie skal blandes i forholdet 40:1.

7.2 Genoptankning

■ Sluk for motoren.
- Stands altid motoren og sørg for, at der aldrig er åben ild eller røg i nærheden, når der fyldes brændstof på.
- For at undgå olieforurening skal du passe på, at du ikke spilder brændstof eller olie. Hvis du spilder brændstof skal hækkeklipperen rengøres med det samme.
- Pas på du ikke spilder brændstof på motoren. Hvis dette skulle ske, skal det tørres op for at undgå brand.
- Undgå at brændstoffet kommer i kontakt med dit tøj. Hvis du spilder brændstof på dit tøj, skal du skifte det med det samme (for at forhindre at der går ild i det).
- Inspicer brændstoftankdækslet regelmæssigt for at sikret, at det kan skrues ordentligt på og ikke lækker.
- Stram brændstoftankdækslet sikkert til. Start motoren et andet sted (mindst tre meter væk fra genoptankningsstedet).
- Fyld aldrig brændstof på tanken i lukkede omgivelser, da brændstofdampene samler sig ved jordniveau og udgør en eksplosionsfare.
- Brændstoffet må kun transporteres og opbevares i godkendte beholdere. Sørg for at det brændstof du opbevarer, ikke er tilgængeligt for børn.
- Rengør området rundt om tankdækslet for at forhindre at der kommer snavs ned i brændstoftanken.
- Skru dækslet af og fyld tanken med brændstof. Filtrer brændstoffet med en gazetragt.

POWXG2018 DA

• Stram dækslet til med håndkraft alene.
• Rengør rundt som dækslet og tanken efter genoptankning.
• Tør altid spildt brændstof op for at forhindre brand.

7.3 Opbevaring af brændstof

• Brændstof kan kun opbevares i begrænset tid.
• Køb kun den mængde kan bruge i løbet af en periode på fire uger.
• Brug kun godkendte brændstofbeholdere.

7.4 Anbefalet benzin

Nogle typer standardbenzin er beriget med iltholdige forbindelser såsom alkohol eller æter for at overholde bestemmelser vedrørende ren luft. Motoren er konstrueret til at køre godt på alle typer bilbenzin, herunder disse typer af beriget benzin, så længe at de ovennævnte blandingsforhold overholdes!

8 BRUG

8.1 Kom godt i gang

8.1.1 Knivskærm (Fig. 1)

Fjern knivskærmen (17) fra skæreanordningen (1) før drift.

Bemærk: Monter altid knivskærmen (17), når produktet ikke er i brug, ved opbevaring samt transport. For at fastgøre knivskærmen skal du justere og skubbe knivskærmen på skæreanordningen (1).

8.1.2 Håndtagsjustering.

Advarsel: Juster håndtagets position, mens motoren er slukket! Sørg altid for, at håndtaget låser i en af slutpositionerne, brug det aldrig i en mellemposition!

Juster håndtaget, så det passe til anvendelsen.

• Tryk på oplåsningsknappen (15) og hold den nede (Fig. 2).
• Drej håndtaget fulde 90° til venstre eller højre, indtil det låses på plads (Fig. 3).
• Slip oplåsningsknappen.
• Kontrollér, om håndtaget er sikkert låst på plads.

Der er tre betjeningsfunktioner på håndtaget (14) med følgende funktion:

• Tændingskontakten (11) stopper motoren elektrisk. Før du starter motoren, skal du altid sætte tændingskontakten (11) i stillingen "I".
• Gashåndtagslåsen (12) forhindrer utilsigtet aktivering af gashåndtaget (13), indtil der manuelt trykkes på den.
• Juster motorens hastighed med gashåndtaget (13).

Bemærk: Gashåndtaget vil ikke fungere, hvis låsehåndtaget (15) ikke klikker ordentligt på plads.

8.2 Start/stop

Hold knivene væk fra alt der ligger i nærheden, da de begynder at bevæge sig, så snart motoren starter.

8.2.1 Koldstart (Fig. 5-6)

Hvis motoren er kold eller har været stoppet i mere end fem minutter, eller når der hældes brændstof på motoren.

• Placer produktet på jævnt underlag og sørg for, at der ikke kommer nogen genstande eller forhindringer i kontakt med knivene.
• Sæt tændingskontakten (11) i stillingen "I" (ON).
• Tryk på primerpumpen (7), indtil brændstof løber ud i det klare rør.
• Drej chokerhåndtaget (4) til stillingen " Start".
• Hold fast i overskærmen med venstre hånd, og sæt dit højre knæ bag det bagerste håndtag (14).
• Træk let i rekylstarthåndtaget (8), indtil du føler modstand, og træk det derefter hurtigt 3-4 gange. Motoren vil normalt ikke starte på dette stadium.

Advarsel: Lad snoren returnere langsomt og på en kontrolleret måde, hver gang du kar trukket i den!

- Drej chokerhåndtaget (4) til stillingen "Kør". Træk let i rekylstarthåndtaget (8), indtil du føler modstand. Gentag indtil motoren starter.

NB: Hvis du giver maskinen for meget choker kan det være svært at starte motoren på grund af for meget benzin. Hvis motoren ikke starter efter adskillige forsøg, skal du åbne chokeren og trække i startrebet eller fjerne tændrøret og tørre det.

8.2.2 Varmstart (Fig. 5-6)

• Sæt tændingskontakten (11) i stillingen "I" (ON).
  ■ Tryk ikke på primeren (7).
• Drej chokerhåndtaget (4) til stillingen " Kør".
• Hold fast i overskærmen med venstre hånd, og sæt dit højre knæ bag det bagerste håndtag (14).
• Træk let i rekylstarthåndtaget (8), indtil du føler modstand, og træk derefter hurtigt i det. Gentag indtil motoren starter.

Advarsel: Lad snoren returnere langsomt og på en kontrolleret måde, hver gang du kar trukket i den!

BEMÆRK: Hvis motoren ikke starter, kan motoren oversvømmes. Oversvømmelse skyldes, at der er anvendt for meget brændstofblanding på det forkerte tidspunkt, og at det kan forhindre et produkt i at starte. Produktet MÅ IKKE primes igen. Følg nedenstående fremgangsmåde: Sæt tændingskontakten (11) i stillingen "STOP" (OFF). Klem gaslåsen (12) og gashåndtaget (13) for at frigøre chokeren. Tag tændrøret ud (se "Vedligeholdelse og pleje - Tændrør"). Tør tændrøret. Træk i rekylstarthåndtaget (8) flere gange for at dræne brændstoffet fra forbrændingskammeret. Sæt tændrøret på igen. Rengør eventuelt spildt brændstof og flyt produktet mindst 3 meter før motoren startes. Start produktet som beskrevet i afsnittet "Varmstart".

8.2.3 Stop af motoren

• Slip gashåndtaget (13) og lad produktet køre i tomgang i 10-15 sekunder.
• Sæt tændingskontakten (11) i stillingen "STOP" (OFF) (Fig. 7).

Advarsel! Skæreanordningen vil fortsætte med at køre i et stykke tid, selvom motoren er slukket! Vent, indtil skæreanordningen er stoppe helt, inden du sætter produktet på jorden!

8.3 Klipning

Bemærk: Prøv at holde skæreanordningen vinklet med ca. 15 ° til skærefladen.

• Skær og fjern grene, der overskrider kapaciteten for dette produkt ved at bruge en ordentlig skæresaks før brug af hækkeklipperen.
• Juster håndtaget, så det passer til det ønskede snit.

Advarsel! Når du bruger produktet, skal du holde udstødningen væk fra kroppen (Fig. 9-14).

• Start produktet som beskrevet. Tryk på gaslåsen, hold den i position, og tryk derefter på gashåndtaget for at aktivere skærekniven. Betjen motoren med fuld gas for at opretholde en korrekt skærehastighed.
• Flyt skæreanordningen let gennem skærefladen i en fejende bevægelse efter hækkens eller buskens form. Det anbefales at holde skæreanordningen i en lille, skrå nedadgående vinkel i bevægelsesretningen for optimal skæreydelse.
• Lad være med at haste gennem opgaven, og forsøg ikke at skære for meget ad gangen.
• Start med at klippe begge sider fra bunden opad til toppen. Dette forhindrer, at afklippet falder ind rutn på det område, der stadig skal klippes (Fig. 15).
• Når siderne er klippet, fortsættes til toppen (Fig. 16). Prøv at holde skæreanordningen vinklet med ca. 15° til klippefladen.
• Udfør beskæringen i flere faser, hvis området der beskæres, er særlig langt, for at opnå et bedre resultat. Mindre beskæringer vil muliggøre let kompostering.

BEMÆRK: Ved formgivning er det tilrådeligt at opnå en trapezformet form (Fig. 17). Et trapezformet snit svarer til den naturlige plantevækst og resulterer i optimal hækvækst, da det vil eksponere mere lys til den nederste ende af hækken.

ADVARSEL! SÅDAN STOPPES MOTOREN I N∅DSTILFÆLDE: Tryk på tændingskontakten (11) og hold den nede på "STOP", indtil motoren stopper.

8.4 After brug

• Sluk for produktet, lad motoren køle af og fjern tændrørstikket.
• Kontroller, rengør og opbevar produktet som beskrevet nedenfor.

9 VEDLIGEHOLDELSE

ADVARSEL! Sluk altid for produktet, lad produktet køle af og frakobl tændrørstikket, før der udføres inspektion, vedligeholdelse og rengøring!

• Hold produktet rent. Fjern altid snavs fra det efter brug samt før opbevaring.
• Regelmæssig og korrekt rengøring hjælper med at opnå sikker brug og forlænge produktets levetid.
• Inspicer altid produktet for slidte og beskadigede dele før brug. Det må ikke bruges, hvis du finder defekte eller slidte dele.

ADVARSEL! Udfør kun reparationer og vedligeholdelsesarbejde i henhold til denne vejledning! Alt andet arbejde skal udføres af en kvalificeret specialist!

• Rengør produktet med en fugtig klud og mild sæbe. Brug en børste til områder, der er svære at nå.
• Rengør altid især luftkanalerne (22) efter brug med en klud og børste.
  ■ Fjern genstridigt snavs med højtryksluft (maks. 3 bar).

Bemærk: Brug ikke kemiske, alkaliske, slibende eller andre aggressive rengøringsmidler eller desinfektionsmidler til rengøring af dette produkt, da de kan være skadelige for overfladerne.

- Kontroller for eventuelle skader og slid. Reparer skader i overensstemmelse med denne vejledning, eller indlever det hos et autoriseret servicecenter, inden produktet bruges igen.

9.2 Skæreanordning

ADVARSEL! Brug altid sikkerhedshandsker, når du arbejder på skæreanordningen og tæt på den! Brug passende værktøjer til at fjerne snavs, f.eks. en børste eller træpind! Brug aldrig dine bare hænder! Udskiftning af skæreanordningen skal udføres af en kvalificeret specialist! Omarbejdning eller slibning af knivene frarådes, medmindre dette gøres af en reparationstjeneste eller en tilsvarende kvalificeret specialist!

• Hold skæreanordningen (1) ren og fri for affald. Fjern beskæringer.
• Påfør en lille mængde egnet smøremiddel på skæreanordningen (1) for at opretholde en god skæreydelse (Fig. 18).
• Hold skæreanordningen (1) skarp. Få en slidt eller beskadiget klippeanordning udskiftet med en ny af samme type hos en kvalificeret specialist.

9.3 Luftfilter (Fig. 19)

Hvis luftfilteret er tilstoppet, reducerer motorens ydelse. Kontrollér og rengør filterelementet i varmt sæbevand efter behov. Tør det helt af før installation. Hvis elementet er beskadiget eller skrumpet ind, skal du udskifte det med et nyt.

9.4 Brændstoftank

• Tøm brændstoftanken, når produktet opbevares i mere end 30 dage for at undgå, at brændstoffet forringes.
• Skru og tag brændstofbeholderens låg (10) af, og brug en passende brændstofpumpe til at tømme brændstoffet over i en egnet beholder.

9.5 Brændstofffilter (Fig. 20)

Når motoren løber tør for brændstof, skal du kontrollere benzindækslet og brændstofffilteret for blokering.

9.6 Tændrør

- Startfejl og fejlfyring skyldes ofte et tilsmudset tændrør. Rengør tændrøret, og kontrollér, at gnistgabet er i det korrekte område. Benyt en korrekt tændrørstype i tilfælde af udskiftning.

Bemærk, at brug af andre tændrør end dem, der er angivet, kan resultere i, at motoren ikke fungerer korrekt, eller at motoren bliver overophedet og beskadiget.

- For at installere tændrøret skal du først dreje det, indtil det er fingerstramt, og derefter stramme det en kvart omgang mere med en topnøgle.

9.7 Gearkasse (Fig. 21)

■ Genopfyld gearhuset for hver 25 arbejdstimer.
- Brug universal maskinfedt, universal kobberfedt eller HP-R-smørelse. Brug fedtpumpe. Tilfør fedt, indtil det kommer ud af knivbunden.

9.8 Lyddæmper

• Efterse regelmæssigt lyddæmperen for løse fastgørelseselementer, eventuelle skader eller korrosion. Hvis der er tegn på udstødningslækage, skal du stoppe med at bruge maskinen og få den repareret med det samme.
• Bemærk, at hvis du ikke gør det, kan det føre til, at motoren bryder i brand.

9.9 Kanal til kølende indblæsningsluft (Fig. 22)

Rør aldrig cylinderen, lyddæmperen eller tændrørene med bare hænder umiddelbart efter at motoren er standset. Motoren kan blive meget varm under drift, og det kan resultere i alvorlige forbrændinger.

Rengør cylinderfinnerne med trykluft eller en børste.

VIGTIGT! Hvis affald sætter sig fast og forårsager blokering omkring kanalen til kølende indblæsningsluft eller mellem cylinderfinnerne, kan det forårsage overophedning af motoren, og det kan igen forårsage mekanisk fejl på hækkeklipperen.

9.10 Slibning

Forsøg ikke at slibe en beskadiget klinge: skift den eller tag den med til en serviceforhandler.

Hold altid filen eller sliberen i en vinkel på 45° i forhold til kniven, og:

• Slib altid i filens retning fra kniven, når du vender tilbage for at starte et nyt strøg,
• Fjern alle grater fra kanten af kniven med en slipsten,
• Fjern så lidt materiale som muligt,
• Inden de slebne knive monteres igen, skal du fjerne filerne og derefter smøre fedt på.

Forsøg ikke at slibe et beskadiget blad: skift det eller tag det med til en serviceforhandler.

9.11 Procedurer, der skal udføres efter hver 100 timers brug

• Tør eventuel kulstofophobning på lyddæmperens udstødningsventil væk.
• Spænd alle skruer, bolte og beslag.
• Kontrollér, om olie eller fedt har arbejdet sig ind mellem koblingskanten og tromlen.

10 OPBEVARING

For at sikre at hækkeklipperen virker igen efter en lang opbevaringsperiode, skal du gøre følgende:

• Tøm brændstoftanken. Bortskaf den resterende benzin på en miljøvenlig måde. Start motoren og lad den køre, indtil den står stille.
• Kontroller tændrøret og udskift det, hvis der er brændt for meget af tændingsspidsen.
• Opbevar kniven på et tört sted hvor der ikke er brandfare.
• Smør kniven for at forebygge ryst.

■ Afmonter tændrøret.
- Hæld en lille skefuld 2-taktsblanding i tændrørsåbningen og træk langsomt startsnoren helt til enden flere gange. Dette fjerner små rustaflejringer og smører stemplet og cylinderen.
- Træk hurtigt i startsnoren adskillige gange for at fordele olie og aflejringer i motoren.
- Kontroller tændrøret og udskift det om nødvendigt og skru det på igen.
- Fyld brændstoftanken med 2-takts blandingen.

12 VEDLIGEHOLDELSESTABEL

Kontroller og vedligehold regelmæssigt produktet i overensstemmelse med vedligeholdelsestabellen.

Del	Vedligeholdelsesop gave	Før/efter hverbrug	10 tim er	25 tim er	50 timer/halvår ligt	100 timer/én gang årligt
Tændrør	Kontroller			X
Tændrør	Rengør			X
Tændrør	Udskift	Efter behov
Luftfilter	Kontroller	X
Luftfilter	Rengør			X
Luftfilter	Udskift	Efter behov
Brændstoffi Iter	Kontroller			X
Brændstoffi Iter	Rengør			X
Brændstoffi Iter	Udskift	Efter behov
Skærekniv	Kontroller	X
Skærekniv	Smør	X
Skærekniv	Rengør	X
Skærekniv	Udskift	Efter behov

13 TEKNISKE DATA

Cylinderkapacitet	25,4 cc
Motoreffekt	0,9 kW
Rotationshastighed	10000 min ^-1
Koblingsaktiveringshastighed	4100 min ^-1
Tomgangshastighed	3000 min ^-1
Klingelængde	600mm
Motortakttype	2-takts
Brændstoftanks kapacitet	0,53 l
Brændstofblandingsforhold	40:1
Tændrørstype	Torch
Knivafstand	28 mm
Håndtagstype	Drejeligt håndtag
Hurtigstop	Ja
Vibrationsreduktionssystem	Ja
Startklar motor	Ja
Fuld krumtapmotor	Ja
Sikkerhedsskærm	Ja
Laserskåret kniv	Ja
To--håndbetjening	Ja
Knivtype	Fast
Dobbeltvirkende kniv	Ja
E10-brændstofsikker	Ja

14 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA	88dB(A)
Lydeffektniveau LwA	108 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau) 8.3 m/s² K = 1,5 m/s²

15 FEJLFINDING

Mistænkte fejl skyldes ofte årsager, som brugeren selv kan afhjælpe. Kontroller derfor produktet ved hjælp af dette afsnit. I de fleste tilfælde kan problemet løses hurtigt.

ADVARSEL! Udfør kun de trin, der beskrives i disse instruktioner! Al yderligere inspektion, vedligeholdelse og reparation skal udføres af et autoriseret servicecenter eller en tilsvarende kvalificeret specialist, hvis du selv ikke selv kan løse problemet!

Problem	Mulig årsag	Løsning
Motoren starter ikke	Ikke nok brændstof i brændstoftank	Tilføj brændstof
	Primeren er ikke trykket ved koldstart	Tryk på primeren og genstart
	Primeren er blevet trykket ved varmstart	Tør tændrøret
	Tændrøret er vådt	Tør tændrøret
	Tændrøret er beskadiget	Udskift tændrøret
	Tændrørstikket er løst	Fastgør det korrekt
	Tændingskontakten (10) er ikke flyttet til stillingen 'I'	Sæt tændingskontakten (10) i stillingen "I" (ON)
	Motoren er for varm	Vent, indtil produktet køler helt ned
Motoren stopper	Ikke nok brændstof i tanken	Tilføj brændstof
	Skæreanordningen er blokeret	Fjern blokering
Motoren starter, men vil ikke accelerere	Motoren kræver opvarmning	Lad motoren varme helt op. Lad den køre i tomgangshastighed i 2 eller 3 minutter
Motoren når ikke fuld hastighed og udsender overdreven røg	Brændstofblandingen er ikke god	Brug frisk brændstof og den rigtige 2-takts smøreolie i et korrekt brændstof/olieforhold
	Luftfilteret er snavset	Rengør luftfilteret. Se under rengøring af luftfilteret tidligere i denne vejledning
Utilfredsstillende resultat	Skæreanordningen er slidt.	Få en specialist til at slibe eller udskifte den
	Grenenes tykkelse overstiger kapaciteten	Klip kun grenene inden for grænserne
Overdreven vibration/støj eller udstødning	Skæreanordningen er sløv/beskadiget	Få den udskiftet med en ny
	Bolte/møtrikker er løsnet	Spænd bolte/møtrikker
	Benzin/olie er forkert	Tøm ubenyttet benzin/olie og påfyld den rigtige benzin/olie

16 GARANTI

- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.

- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale plæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

17 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miliømæssigt forsvarlig måde..

Sørg for at bortskaffe brugt motorolie på en miljømæssig korrekt måde. Vi anbefaler, at du tager det med i en forseglet beholder til din lokale genbrugsstation. Smid det ikke ud eller hæld det på jorden.

18 KONFORMITETSERKLÆRING

C ∈

VARO — Vic. Van Rompuy N.V. — Joseph Van Instraat 9 — BE2500 Lier — Belgien, erklærer hermed, at

Apparatbeskrivelse: Hækkeklipper 25,4 cc

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN ISO 10517 : 2019

EN ISO 14982 : 2009

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,
