Typ produktu	4-v-1 zahradní multifunkční nástroj (plotostřih, řetězová pila, křovinořez, sekačka na trávu)
Značka	PowerPlus
Model	POWXG3026
Motor	2-taktní, 42,7 cm³, 1,35 kW
Palivo	Směs benzínu a oleje 40:1 (benzín RON 95+ a olej 2-taktní)
Palivová nádrž	1,16 L
Typ hřídele	Rovný, ∅ 26 mm, délka 885 mm (s prodloužením 905 mm)
Plotostřih	Čepel 400 mm, řez 24 mm, rychlost čepele 1 550 min⁻¹, dvojí účinek, nastavitelná hlava
Řetězová pila	Lišta 25,4 cm, délka řezu 250 mm, rychlost řetězu 20 m/s, automatické mazání, nízký zpětný ráz
Křovinořez	Šířka řezu 255 mm, čepel 3 zuby ∅ 255 mm
Sekačka na trávu	Šířka řezu 430 mm, struna ∅ 2,4 mm × 6 m, systém Tap&Go
Otáčky (příslušenství)	6 900 min⁻¹ (plotostřih, pila, křovinořez), 6 525 min⁻¹ (sekačka na trávu)
Hladina akustického tlaku (LpA)	98 dB(A)
Hladina akustického výkonu (LwA)	114 dB(A)
Vibrace (Aw)	9,8 m/s²
Hmotnost	Přibližně 8 kg (odhad)
Záruka	36 měsíců
Údržba a čištění	Čistěte vzduchový filtr každých 25 h, zkontrolujte svíčku (mezera 0,6-0,7 mm), mažte řetěz, po použití vyčistěte
Bezpečnost	Blokování plynu, rychlé zastavení, ochrana proti zpětnému rázu, postroj s rychlým odepnutím, bezpečná vzdálenost 15 m
Náhradní díly a opravitelnost	Originální díly dostupné u autorizovaného prodejce. Opravy provádí servis PowerPlus. Svíčka, řetěz, lišta vyměnitelné uživatelem.
Včetně příslušenství	Motor, nástavec plotostřihu, řetězová pila, křovinořez/sekačka na trávu, prodloužení, postroj, chrániče

Často kladené otázky - POWXG3026 PowerPlus

Jak nastartovat studený motor?

Přepněte vypínač do polohy I, 6x stiskněte baňku sytiče, zatáhněte za páčku sytiče, zatáhněte za startovací lanko, dokud neucítíte odpor, a poté silně zatáhněte. Po nastartování nechte zahřát, poté stiskněte blokování a plyn pro deaktivaci sytiče.

Jakou směs paliva použít?

Použijte směs bezolovnatého benzínu (RON 95+) a 2-taktního oleje v poměru 40:1. Například 1 L benzínu na 25 mL oleje.

Jak vyměnit strunu sekačky na trávu?

Systém je Tap&Go: když je struna opotřebovaná, klepněte hlavou sekačky o zem, aby se struna automaticky posunula. Pro výměnu cívky odpojte svíčku, sejměte hlavu a nainstalujte novou cívku o rozměru 2,4 mm x 6 m.

Jak napnout řetěz pily?

Povolte matici krytu, otáčejte napínacím šroubem ve směru hodinových ručiček pro napnutí. Zkontrolujte, že se řetěz volně otáčí, není však volný. Utáhněte matici. Nový řetěz vyžaduje seřízení po několika řezech.

Co dělat, když motor nestartuje?

Zkontrolujte svíčku (mezera 0,6-0,7 mm, vyčistěte nebo vyměňte), vzduchový filtr (vyčistěte), směs paliva a zda je vypínač v poloze I. Pokud je motor zatopený, startujte za tepla bez sytiče.

Jaká jsou základní bezpečnostní opatření?

Vždy noste OOP (rukavice, brýle, chrániče sluchu, bezpečnostní obuv). Udržujte osoby a zvířata ve vzdálenosti 15 m. Nikdy nepracujte bez ochranného krytu. Používejte postroj. Před jakýmkoli seřízením nebo čištěním vypněte motor.

Jak vyčistit vzduchový filtr?

Sejměte kryt filtru, vyjměte filtr, vyčistěte jej vlažnou mýdlovou vodou, zcela osušte a vraťte zpět. Pokud je příliš znečištěný, vyměňte jej. Čistěte každých 25 hodin nebo častěji v prašném prostředí.

Lze použít prodlužovací nástavec s čepelí?

Ne, prodlužovací nástavec (prodloužení) nesmí být používán s čepelí nebo cívkou. Je určen pouze pro plotostřih a řetězovou pilu pro práci ve výšce.

Jak zkontrolovat automatické mazání řetězu?

Nastartujte pilu a držte ji nad zemí (20 cm volného prostoru). Pokud se objeví stopy oleje, systém funguje. Pokud ne, vyčistěte olejové otvory a vedení. Nikdy nepracujte bez oleje.

Jak správně používat plotostřih?

Stříhejte zdola nahoru, aby odřezky nepadaly na neořezanou plochu. Nenásilněte čepel. Na silné větve (>24 mm) použijte zahradnické nůžky. Před každým použitím zkontrolujte upevnění čepele.

NÁVOD K OBSLUZE POWXG3026 PowerPlus

5.1 Pracovní oblast....7

5.2 Osobní bezpečnost....8

5.3 Používání nástrojů a péče o ně....8

5.4 Servis....8

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY......8

6.1 Plotořezy....8

6.2 Retězová pila....9

6.2.1 Bezpečnostní upozornění týkající se zpětného rázu....10

6.3 Křovinořez....11

6.4 Vyžínač 11

7 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU .....12

8 PŘED POUŽITÍM 12

8.1 Blokování plynu 12

8.2 Vypínač motoru....13

8.3 Výfukový tlumič 13

8.4 Připevnění kulaté rukojeti (obr. 2)....13

8.5 Rychlé uvolnění (obr. 3)....13

8.6 Nastavení postroje....13

8.7 Sestavení plotořezu (obr. 4) 14

8.8 Odebrání plotořezu 14

8.9 Natočení plotořezu....14

8.10 Nasazení vodicí lišty a řetězu....14

8.11 Napínání řetězu a kontrola seřízení 14

8.12 Mazání....15

8.12.1 Doplňování řetězového oleje....15

8.12.2 Mazání řetězu....15

8.12.3 Kontrola automatického mazání 15

8.13 Broušení řetězu pily....15

8.14 Připojení prodlužovacího nástavce 15

8.15 Nasazení / odebrání ochranného krytu....16

8.16 Instalace / výměna řezací čepele (obr. 5A-F)....16

8.17 Instalace / výměna hlavy a ochranného krytu vyžínače (obr. 6A-C)....16

8.18 Nasazení nosného postroje (obr. 7)....16

8.19 Nastavování řezací výšky....17

8.20 Manipulace s palivem 17

8.20.1 Bezpečnost paliva....17

8.20.2 Přeprava a skladování 17

8.20.3 Palivo....18

8.20.4 Benzín 18

8.20.5 Olej pro dvoudobé motory....18

8.20.6 Směšování....18

8.20.7 Tankování....19

9 POUŽITÍ....19

9.1 Používání stroje 19

9.1.1 Kontrola a spuštění 19

9.1.2 Spouštění a zastavování....19

9.1.2.1 Studený start:....20

9.1.2.2 Teplý start: 20

9.1.2.3 Zastavení: 20

9.2 Obecné pracovní pokyny....20

9.2.1 Základní pracovní techniky....21

9.2.2 Odstraňování travního porostu travní čepelí....21

9.2.2.1 Prevence zpětného vrhu 21

9.2.3 Vyžinání trávy se strunovou hlavou....22

9.2.3.1 Vyžínání (obr. 11) 22

9.2.3.2 Odstranění porostu (obr. 12)....22

9.2.3.3 Řezání (obr. 13)....22

9.2.3.4 Rozmáchlé pohyby (obr. 14)....22

POWERPLUS® HIGH QUALITY TOOLS

POWXG3026 CS

9.2.4 Práce s plotořezem (obr. 15)....22

9.2.5 Práce s řetězovou pilou....23

9.2.5.1 Řezací techniky....23

9.3 Bezpečná práce....23

10 ČIŠTĚNÍ 23

10.1 Čištění motoru....23

10.2 Čištění řetězové pily 23

10.3 Čištění plotořezu....24

10.4 Čištění nástavců vyžínač a křovinořez 24

11 RUTINNÍ ÚDRŽBA 24

11.1 Vzduchový filtr....24

11.1.1 Čištění vzduchového filtru (obr. 20)....24

11.2 Palivový filtr 24

11.3 Zapalovací svíčka 24

12 TECHNICKÉ ÚDAJE 25

13 HLUČNOST 26

14 ODSTRAŇOVÁNÍ PROBLÉMŮ 26

14.1 Motor....26

14.2 Retězová pila 27

14.3 Plotořez 27

15 INTERVALY ÚDRŽBY....27

15.1 Retězová píla....27

15.2 Plotořez 27

16 ZÁRUKA 28

17 ŽIVOTNÍ PROSTŘEDÍ......28

18 PROHLÁŠENÍ O SHODĚ 29

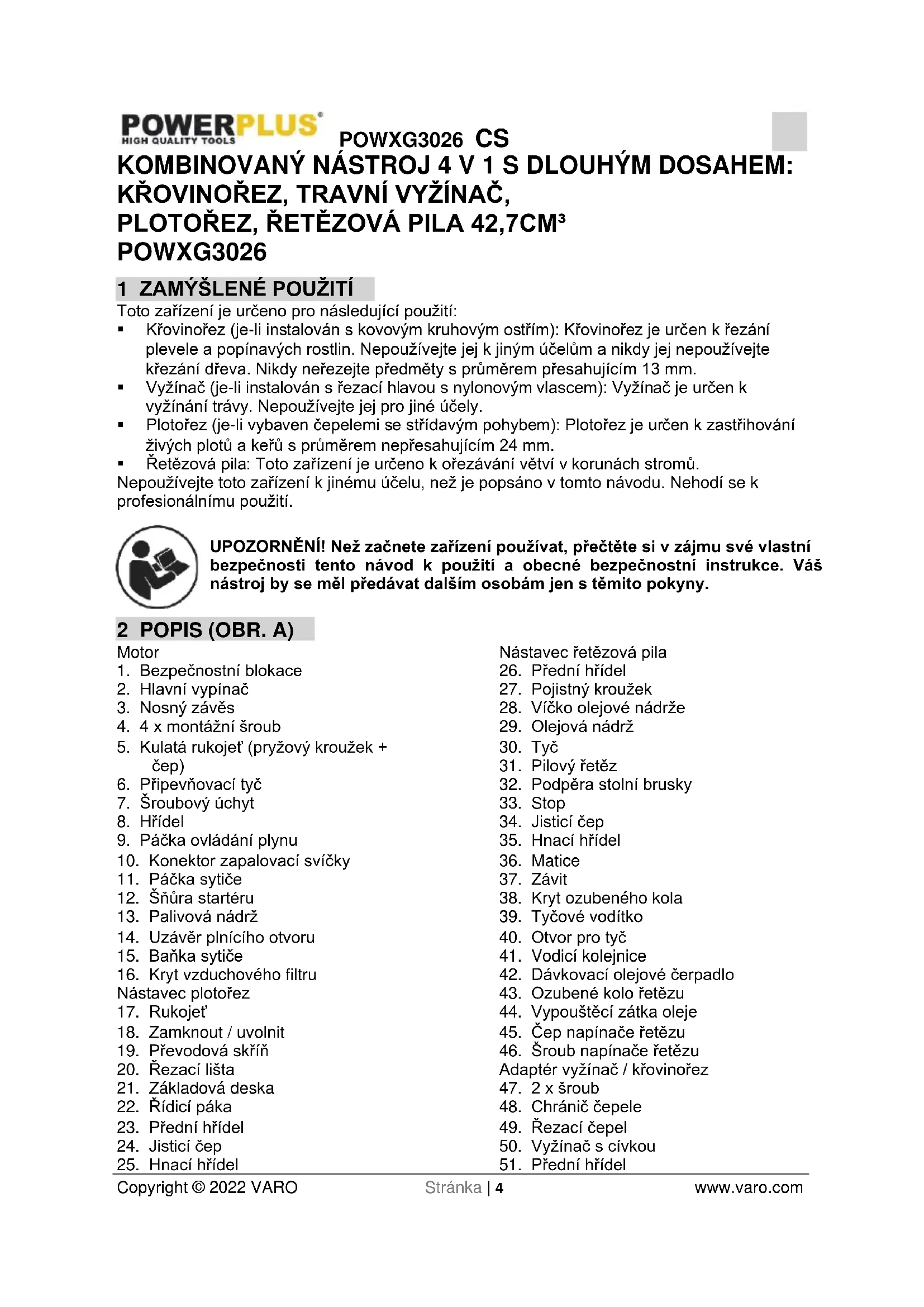

KOMBINOVANY NÁSTROJ 4 V 1 S DLOUHÝM DOSAHEM: KŘOVINOŘEZ, TRAVNÍ VYŽÍNAČ, PLOTOŘEZ, ŘETĚZOVÁ PILA 42,7CM³ POWXG3026

1 ZAMÝŠLENÉ POUŽITÍ

Toto zařízení je určeno pro následující použití:

• Křovinořez (je-li instalován s kovovým kruhovým ostřím): Křovinořez je určen k řezání plevele a popínavých rostlin. Nepoužívejte jej k jiným účelům a nikdy jej nepoužívejte křezání dřeva. Nikdy neřezejte předměty s průměrem přesahujícím 13 mm.
• Vyžínač (je-li instalován s řezací hlavou s nylonovým vlascem): Vyžínač je určen k vyžínání trávy. Nepoužívejte jej pro jiné účely.
• Plotorez (je-li vybaven čepelemi se střídavým pohybem): Plotorez je určen k zastřihování živých plotů a keřů s průměrem nepřesahujícím 24 mm.
• Retězová pila: Toto zařízení je určeno k ořezávání větví v korunách stromů.

Nepoužívejte toto zařízení k jinému účelu, než je popsáno v tomto návodu. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR. A)

Motor

1. Bezpečnostní blokace
2. Hlavní vypínač
3. Nosný závěs
4. 4 x montážní šroub
5. Kulatá rukojeť (pryžový kroužek + čep)
6. Připevňovací tyč
7. Šroubový úchyt
8. Hřídel
9. Páčka ovládání plynu
10. Konektor zapalovací svíčky
11. Páčka sytiče
12. Šňůra startéru
13. Palivová nádrž
14. Uzávěr plnícího otvoru
15. Baňka sytiče
16. Kryt vzduchového filtru
17. Rukojet
18. Zamknout / uvolnit
19. Převodová skřín
20. Řezací lišta
21. Základová deska
22. Rídicí páka
23. Přední hřídel
24. Jisticí čep
25. Hnací hřídel

Nástavec plotořez

Nástavec řetězová pila

1. Přední hřídel

2. Pojistný kroužek

3. Víčko olejové nádrže

4. Olejová nádrž

5. Tyč

6. Pilový řetěz

7. Podpěra stolní brusky

8. Stop

9. Jisticí čep

10. Hnací hřídel

11. Matice

12. Závit

13. Kryt ozubeného kola

14. Tyčové vodítko

15. Otvor pro tyč

16. Vodicí kolejnice

17. Dávkovací olejové čerpadlo

18. Ozubené kolo řetězu

19. Vypouštěcí zátka oleje

20. Čep napínače řetězu

21. Šroub napínače řetězu

Adaptér vyžínač / křovinořez

1. 2 x šroub

2. Chránič čepele

3. Řezací čepel

4. Vyžínač s cívkou

5. Přední hřídel

POWXG3026 CS

1. Jisticí čep

2. Hnací hřídel

Připevnění nástavce

1. Hřídel

2. Šroubový úchyt

3. Jisticí čep

4. Hnací hřídel

3 SEZNAM OBSAHU BALENÍ

- Odstraňte veškeré balicí materiály.

- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

■ Zkontrolujte úplnost obsahu obalu.

- Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 x motor

1 x nástavec plotořez

1 x nástavec řetězová pila

1 x nástavec vyžínač / křovinořez

1 x prodlužovací nástavec

1 x rukojeť + tyč závory

1 x vyžínač +cívka

1 x cívka

1 x řezací čepel

1 x nosný popruh

1 x kryt tyče

1 x kryt čepele

1 x mísicí láhev

1 x návod k použití

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

		Výstraha! Před použitím si přečtěte návod!		Pozor! Nebezpečí úrazu od otáčejících se kotoučů!
		Noste ochranné rukavice!		Udržujte bezpečnou vzdálenost!
		Noste bezpečnostní obuv!		Chraňte zařízení před deštěm a vlhkostí!
		Noste chrániče uší!		Pozor! Levotočivý závit.
		Noste ochrannou přilbu!		Dávejte pozor na odmrštěné předměty!
		Noste ochranné brýle!		Pozor na zpětný vrh!
		DŮLEŽITÉ! Horké části. Udržujte bezpečnou vzdálenost!		Opatrně!Nebezpečí úrazu od otáčejícího se řezného kotouče!Držte ruce a nohy dostatečně daleko!
		1. Zapnutí zařízení.		Pozor – benzín je vysoce hořlavý!Nebezpečí výbuchu! Nerozlijte palivo!
		2. Plnicí palivové čerpadlo (startovací čerpadlo).		Vypněte zařízení a odpojte zapalovací svíčku; teprve poté provádějte jakoukoli údržbu.
		3. Zatáhněte za páčku sytiče.		Pozor! Nebezpečí udušení!
		4. Zatáhněte za startovací šňůru.		Opatrně! Jedovaté páry CO!Nepoužívejte zařízení v uzavřených prostorách!
		Zatáhněte za páčku sytiče.		Výstraha!Nepoužívejte pilové kotouče pro funkci řezného kotouče.
		Stiskněte 6x palivové čerpadlo (startovací čerpadlo).		Přidejte trochu maziva po každých 20 hodinách provozu.
		Směšovací poměr: 40 dílů benzínu na 1 díl oleje.		Mezi strojem a třetími stranami musí být zachována vzdálenost 15 metrů!
		Benzín: Oktanové číslo 95 / Oktanové číslo 98.		Řezný nástroj běží i po vypnutí (řezný kotouč / řezná struna).
		Dvoutaktní motorový olej: ISO-L-EGD.		Oheň, otevřený plamen a kouření jsou zakázány!
		Nebezpečí smrtelného úrazu elektrickým proudem! Držte se nejméně 10 m od nadzemního elektrického vedení!		Pozor! Padající předměty. Zejména při řezání ve výšce nad hlavou.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout.

5.1 Pracovní oblast

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Osobní bezpečnost

• Při práci s nástrojem bud'te pozomí, sledujte, co děláte, a říd'te se zdravým rozumem. Nepracujte s nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.
• Vyhýbejte se nahodilému spuštění. Nošení nástrojů s prstem na vypínači zvyšuje riziko nehody.
• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části nástroje může způsobit úraz.
• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.
• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

5.3 Používání nástrojů a péče o ně

• Na motorový nástroj netlačte. Používejte pro své cíle správný nástroj. Správný nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován.
  Nástroj zcela vypněte a teprve potom jej upravujte, vyměňujte příslušenství nebo jej uskladňujte. Preventivní bezpečnostní opatření snižují riziko, že se nástroj náhodně spustí.
• Nepoužívané nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Nástroje jsou v rukách neškolených uživatelů nebezpečné.
• Provádějte údržbu nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu nástroje. Při poškození dejte nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované nástroje.
• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
• Používejte nástroj, příslušenství a nástrojové bity atd. V souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.4 Servis

- Servisní práce na nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY

6.1 Plotořezy

• Neprovozujte zařízení na nebezpečném místě. Mezi taková místa patří místa s nebezpečím výbuchu benzinových par, unikajícím plynem nebo výbušným prachem.
• Nepracujte v uzavřených prostorách. Výfukové plyny, kouř nebo výpary mohou dosáhnout nebezpečných koncentrací.

POWXG3026 CS

• Svůj nástroj chraňte. Tento plotořez NENÍ ODOLNÝ PROTI POVĚTRNOSTNÍM VLIVŮM a neměl by být vystavován přímému slunečnímu světlu, vysokým okolním teplotám a sychravému, mokrému nebo vysoce vlhkému prostředí.
• Nekuřte při doplňování paliva. To je potenciálně nebezpečné, protože může způsobit vznícení paliva a způsobit výbuch.
• Dávejte pozor, at' se palivo nerozlije. Při doplňování paliva do plotořezu zajistěte, aby byl motor vypnut. Zabraňte rozlití paliva, protože by od horkého motoru mohlo snadno chytnout. Nikdy nedoplňujte palivo za chodu motoru.
• Dávejte pozor, kam plotořez ukládáte. Skladujte plotořez na suchém místě odděleně od hořlavin.
• Dodržujte bezpečnou vzdálenost. Plotořez vypouští výfukové plyny. Zabezpečte, aby byly okolostojící osoby v bezpečné vzdálenosti.
• Ujistěte se, že používáte směs paliva s olejem. Ujistěte se, že mícháte 40 dílů bezolovnatého paliva s 1 dílem oleje pro 2taktní motory. Jinak se motor přehřeje a poškodí váš plotořez.

6.2 Řetězová pila

• NEPROVOZUJTE řetězovou pilu jednou rukou! Následkem provozování pily jednou rukou může dojít k vážnému úrazu obsluhy, pomocníků, okolostojících nebo jakékoliv kombinace těchto osob. Řetězová pila je určena k použití oběma rukama.
• NEPROVOZUJTE řetězovou pilu, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků.
• Používejte bezpečnostní obuv, přiléhavé oblečení, ochranné rukavice a osobní ochranné pomůcky na oči, uši a hlavu.
• Při zacházení s palivem buďte zvláště opatrní. Na ochranu před požárem se před spuštěním motoru nejprve vzdalte alespoň 10 stop (3 metry) od místa, kde jste doplňovali palivo.
• NEDOVOLUJTE jiným osobám, aby se zdržovaly poblíž při spouštění řetězové pily nebo při práci s ní. Udržujte okolostojící osoby a zvířata mimo pracoviště.
• NEZAČÍNEJTE řezat, dokud nemáte volné pracoviště, bezpečný postoj a naplánovanou únikovou cestu od padajícího stromu.
  Když motor běží, udržujite všechny části těla dostatečně daleko od pilového řetězu.
  ■ Nežli nastartujete motor, ujiistěte se, že se pilový řetěz nedotýká ničeho.
• Retězovou pilu prénášejte se zastaveným motorem, vodicí lištou a pilovým řetězem směřujícími dozadu a tlumičem výfuku otočeným od těla.
  NIKDY neprovozujte řetězovou pilu, která je poškozená, nesprávně nastavená nebo která nebyla kompletně a bezpečně smontována. Ujistěte se, že se řetězová pila přestane při uvolnění spouště plynu pohybovat.
• Před odložením řetězové pily na zem vždy nejprve vypněte motor.
• Dávejte si velký pozor při řezání drobných keřů a malých stromků, protože štíhlý materiál se snadno zachytí v pilovém řetězu a může jím být na vás mrštěn nebo vás řetěz tahem vyvede z rovnováhy.
• Při řezání větve, která je silně napnutá, sledujte soustředěně a ostražitě, až odskočí zpět, aby vás uvolňující se napětí dřevěných vláken nezasáhlo.
  ■ Udržuite rukojeti suché, čisté a prosté oleje nebo palivové směsi.
  ■ Provozuite řetězovou pilu jen v dobře větraných prostorách.
  ■ Nepoužíveite řetězovou pilu na stromě. pokud k tomu neiste patřičně vyškoleni.
• Veškerý servis řetězové pily s výjimkou položek uváděných v bezpečnostní a údržbové části návodu k použití by měl vykonávat kompetentní personál servisu řetězových pil.
  ■ Při přepravě řetězové pily používeite vhodný kryt na vodicí lištu.
• NEPROVOZUJTE svou řetězovou pilu v blízkosti hořlavých kapalin nebo plynů a to ani ve vnitřním ani ve venkovním prostoru. Výsledkem může být výbuch a/nebo požár.
  ■ Pokud je motor spuštěný, je zakázáno zdržovat se v blízkosti kloubů řízení.

POWXG3026 CS

POUŽÍVEJTE SPRÁVNÝ NÁSTROJ: Řezejte jen dřevo. Nepoužívejte řetězovou pilu k účelům, pro něž nebyla určena. Nepoužívejte například řetězovou pilu na žezání plastů, zdiva nebo jiných než stavebních materiálů.
- Uživatel, který s řetězovou pilou pracuje poprvé, my měl dostat praktické školení o pile a ochranném vybavení od zkušeného pracovníka obsluhy.
- Nesnažte se udržet pilu jen jednou rukou! Neovládnete reaktivní síly a můžete ztratit kontrolu nad pilou, což může vést ke klouzání nebo poskakování lišty a řetězu po větvi nebo kládě.
- Nikdy řetězovou pilu neprovozujte ve vnitřním prostoru. Jakmile se spustí spalovací motor, produkuje vaše řetězová pila jedovaté výfukové plyny, které mohou být bezbarvé a bez zápachu. Používání tohoto výrobku může vytvořit prach, aerosol a výpary s obsahem chemikálií negativně ovlivňujících reprodukční schopnosti. Budťe si vědomi škodlivého prachu, aerosolu (například směsi pilin a oleje vznikající při mazání řetězu) a vhodným způsobem se před nimi chraňte.
- Používejte ochranné rukavice a udržujte ruce v teple. Dlouhodobé užívání řetězových pil vystavující obsluhu vibracím může vést ke vzniku choroby bílých prstů. V zájmu snížení rizika choroby bílých prstů noste prosím rukavice a udržujte ruce v teple. Pokud se objeví kterýkoli z příznaků choroby bílých prstů, ihned vyhledeite lékařskou pomoc.
- Umístěte nárazník s bodci řetězové pily hned za zamýšlený čep a otočte pilu kolem tohoto bodu. Nárazník s bodci roluje proti kmenu.
- Sám uživatel může vyměňovat jen řetěz, vodicí lištu a zapalovací svíčku. Vždy se ujistěte, že náhradu provádíte správným materiálem uvedeným ve specifikacích návodu.

6.2.1 Bezpečnostní upozornění týkající se zpětného rázu

ZPĚTNÝ RÁZ se může objevit, jestliže se ŠPIČKA vodicí lišty dotkne předmětu, nebo pokud se dostane do styku se dřevem a řetěz se krátce zaklesne do řezu.

Dotyk špičky může v některých případech vést k bleskově rychlé zpětné reakci, zpětnému vymrštění vodicí lištv směrem nahoru a dozadu směrem k uživateli.

Zaseknutí řetězu ve SPODNÍ ČÁSTI vodicí lišty může pilu ODTÁHNOUT dopředu od pracovníka.

Zaseknutí řetězu v horní ČÁSTI vodicí lišty může pilu ZATLAČIT zpět na pracovníka.

Kterýkoliv z těchto zpětných pohybů může způsobit ztrátu kontroly nad pilou, která může vést až k vážnému osobnímu zranění.

• Pochopením principu zpětného rázu snížíte nebo eliminujete prvek překvapení. Náhlé překvapení je jednou z příčin úrazů.
• Při práci držte spuštěnou pilu pevně a dobře oběma rukama, pravá ruka je na zadní rukojeti a levá ruka na přední rukojeti. Rukojeti pily pevně obemkněte palcem i prsty. Pevné uchopení pomůže snížit zpětný ráz a udržet kontrolu nad pilou. Bud'te připraveni na neočekávané situace a pevně pilu držte.
• Dbejte, aby pracovní místo, kde bude prováděno řezání, bylo zbaveno veškerých překážek. Nedovolte, aby se hrot lišty dotýkal kulatiny, větve nebo jakékoliv jiné překážky, do které se může narazit při práci s pilou.
• Režte při vysokých otáčkách.
  ■ Nenakláněite se ani neřežte ve výšce přesahuiící výšku ramen.
• Řid'te se pokyny výrobce, které se týkají ostření a údržby řetězové pily.
• Používejte pouze náhradní lišty a řetězy předepsané výrobcem nebo jejich ekvivalenty.

POZNÁMKA: Řetěz pily s malým zpětným rázem je Řetěz, který vyhovoval vlastnostem zpětného rázu.

VAROVÁNÍ: Zpětný ráz může vést k nebezpečné ztrátě kontroly nad řetězovou pilou, což má za následek vážné nebo smrtelné zranění pracovníka nebo okolo stojící osoby. Bud'te stále ostražití. Točivý zpětný ráz a zpětný ráz se zaseknutím jsou hlavní nebezpečí provozování řetězové pily a nejdůležitější příčiny většiny neštěstí.

Dejte si pozor na:

■ Točivý zpětný ráz (obr. 1a).

A = dráha zpětného rázu

B = reakční zóna zpětného rázu

- Vytlačení (zpětný ráz se zaseknutím) a pohyb vtažení (obr. 1b).

A = vtažení

B = pevné objekty

C = vytlačení

6.3 Křovinořez

- ČEPEL MŮŽE ODSKOČIT ZNAČNOU SILOU OD MATERIÁLU, KTERÝ NEDOKÁŽE PROŘÍZNOUT – můžete přijít o ruce nebo o nohy. Udržujte odstup od okolostojících osob a zvířat na vzdálenost 30 stop (10 metrů) ve všech směrech. Jestliže se čepel za provozu setká s cizími předměty, vypněte motor a nechte čepel se zastavit. Potom zkontrolujte, zda není čepel poškozena. Čepel vždy vyhoďte, je-li pokřivená nebo prasklá.

- ČEPEL VYMRŠTUJE PŘEDMĚTY DO VZDUCHU – můžete přijít o zrak nebo být jinak zraněni. Noste prostředky na ochranu očí, obličeje a nohou. Před použitím čepele vždy odstraňte z pracovní oblasti cizí předměty. Udržujte odstup od okolostojících osob a zvířat na 10 metrů ve všech směrech.

- ČEPEL SE PO UVOLNĚNÍ PÁČKY PLYNU JEŠTĚ SETRVAČNOSTÍ OTÁČÍ – dobíhající čepel může zranit vás nebo okolostojící osoby. Před servisováním čepele vypněte motor a ujistěte se, že se dobíhající čepel zastavila.

■ VAROVÁNÍ! NEPOUŽÍVEJTE JINÉ PALIVO, než které se doporučuje v návodu. Vždy se řídte pokyny z tohoto návodu v odstavci o palivu a mazivech. Nikdy nepoužívejte benzín, není-li správně smíšen s olejem pro dvoutaktní motory. Výsledkem bude trvalé poškození motoru a ztráta platnosti záruky výrobce.

- NEPOUŽÍVEJTE ŽÁDNÝ JINÝ ŘEZACÍ NÁSTAVEC. Používejte pouze naše náhradní díly a naše příslušenství konstruované speciálně za účelem zvýraznění a posílení výkonnosti a provozní bezpečnosti našich výrobku. Pokud tak neučiníte, může být výsledkem špatný výkon a může dojít i k úrazu. Používejte jen strunovou hlavu dodávanou s výrobkem. Nepoužívejte žádný jiný řezací nástavec. Použití podobných nástavců způsobí neplatnost tovární záruky a může vést k vážným úrazům.

6.4 Vyžínač

- Travní vyžínače nesmějí používat děti ani osoby bez výcviku.

- Na ochranu nohou noste pevnou obuv nebo kotníkovou obuv.

■ Na ochranu nohou noste dlouhé kalhoty.

- Zařízení před použitím zkontrolujte. Je-li poškozeno, nesmí se používat.

- Poškodí-li se zařizení, zadejte opravu škody autorizovanému opraváři.

- Zařízení nepoužívejte v přítomnosti dětí nebo zvířat.

- Používejte zařízení jen za denního světla nebo při dobrém umělém světle.

- Nikdy zařízení nepoužívejte bez nasazeného krytu.

- Než použijete zařízení, odstraňte klacky, kameny, dráty a jiné překážky z plochy, na které se chystáte pracovat.

- Používejte zařízení pouze v kolmém postavení, kdy řezací struna směřuje k zemi. Nikdy zařízení nezapínejte v jiné poloze.

- Držte ruce a nohy v bezpečné vzdálenosti od řezací struny.

- Řezací struny se pokud možno nedotýkejte.

POWXG3026 CS

- Než zařízení odložíte na zem, vypněte je a vyčkejte, dokud se řezací struna úplně nezastaví. Nikdy se nepokoušejte zastavovat řezací strunu sami.

Pozor! Po vypnutí se zařízení ještě krátkou chvíli dále otáčí.

• Používejte pouze vhodný druh řezací struny doporučovaný výrobcem. Nikdy nepoužívejte kovovou řezací strunu nebo rybářský vlasec.
• Po použití zařízení vždy bezpečně uložte a to mimo dosah dětí.
• Neřezejte proti tvrdým předmětům. Může to vést k úrazu nebo k poškození travního vyžínače.
• Nepoužívejte travní vyžínač k sekání trávy, která není v kontaktu se zemí, například nesekejte trávu, která je na zdech nebo na kamenech apod.

7 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU

VAROVÁNÍ: Při zacházení s palivy bud'te zvlášte opatrní. Jsou hořlavá a jejich páry jsou výbušné. Je třeba dodržovat následující body:

• Používeite jen schválenou nádobu.
  Nikdy nesnímejte zátku palivové nádrže a nedoplňujte palivo za chodu motoru. Nechte součásti výfuku motoru vychladnout a teprve potom tankuite.
  ■ Nekuřte.
  ■ Nikdy do stroje nedoplňuite palivo ve vnitřním prostoru.
  Nikdy neukládejte stroj nebo palivové nádrže v uzavřeném prostoru, kde je otevřený oheň, např, ohřívač vody.
• Jestliže se palivo vyleje, nesnažte se spustit motor, nýbrž přemístěte stroj pryč od místa vylití a teprve potom startuite.
  ■ Po doplnění paliva vždy vraťte na místo zátku palivové nádrže a pevně ji utáhněte.
  ■ Vypouštíte-li nádrž, je vhodné to udělat venku.

8 PŘED POUŽITÍM

UPOZORNĚNÍ! Nikdy nepoužívejte stroj s vadným bezpečnostním zařízením. Bezpečnostní zařízení stroje musí být kontrolováno a udržováno, jak je popsáno v této kapitole. Pokud váš stroj nevyhoví při kterékoliv z těchto kontrol, obrat'te se na svého servisního zástupce a zadejte mu opravu.

8.1 Blokování plynu

• Blokování škrticí klapky je navrženo tak, aby se zabránilo neúmyslnému pohybu škrticí klapky. Stisknete-li blokování škrticí klapky (t.j. když uchopíte rukojet'), uvolní se pedál škrticí klapky. Uvolníte-li rukojeť ovládání škrticí klapky a blokování škrticí klapky, obě se vrátí do své původní polohy. Tento pohyb je řízen dvěma nezávislými vratnými pružinami. Toto uspořádání znamená, že ovládání škrticí klapky se automaticky blokuje v poloze volnoběhu.
  ■ Ujiistěte se, že ovládání škrticí klapky je blokováno ve volnoběhu při
• Stiskněte blokování plynu a ujistěte se, že se vrátí do své původní polohy, když je uvolníte.
• Zkontrolujte, zda se páčka škrticí klapky a blokace škrticí klapky pohybují volně a zda jejich vratné pružiny fungují správně.

- Viz pokyny pod záhlavím Start. Nastartujte stroj a dejte plný plyn. Uberte plyn a zkontrolujte, zda se řezné vybavení zastaví a zůstane v klidu. Pokud se řezné vybavení otáčí s plynem v klidové poloze, pak je třeba zkontrolovat nastavení volnoběhu karburátoru.

8.2 Vypínač motoru

Stiskněte stranu "O" spínače motoru a zastavte motor.

Nastartujte motor a zkontrolujte, zda se motor zastaví, když přesunete vypínač motoru do polohy stop.

8.3 Výfukový tlumič

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k odvodu výfukových plynů dále od uživatele.

Nikdy nepoužívejte stroj, který má vadný tlumič výfuku.

Pravidelně kontrolujte, zda je tlumič výfuku pevně připojen ke stroji.

Vnitřek tlumiče výfuku obsahuje chemikálie, které mohou být karcinogenní. Vyhněte se kontaktu s těmito prvky v případě poškozeného tlumiče výfuku.

Mějte na paměti, že: Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které mohou vyvolat požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů!

8.4 Připevnění kulaté rukojeti (obr. 2)

■ Nejprve nasadte gumový kroužek (5a) na hřídel (8).
- Nasad'te tyč závory (6) na gumový kroužek (5a) zespodu.
- Kolík (5b) tyče závory (6) je třeba zasunout do jednoho ze dvou otvorů hřídele (8), aby se zaaretoval.
- Nasad'te kulatou rukojeť (5) na gumový kroužek (5a) na hřídeli (8).
- Vsuňte 4 upevňovací šrouby (4) shora kulatou rukojetí (5) a připevněte tyč závory (6) 4 maticemi.
- Utáhněte šrouby.

8.5 Rychlé uvolnění (obr. 3)

Snadno dostupný, rychlý uvolňovač je umístěn u závěsného kroužku jako bezpečnostní opatření v případě, že motor vzplane nebo při jiné situaci, která vyžaduje, abyste se uvolnili od stroje.

8.6 Nastavení postroje

UPOZORNĚNÍ! Při použití stroje musí být ke stroji vždy bezpečně připojen postroj. V opačném případě nebudete moci ovládat křovinořez bezpečně a to může vést k úrazu vašemu nebo jiných osob. Nikdy nepoužívejte popruh s vadným rychlým uvolněním.

Nasadte si popruh. Zahákněte stroj za opěrný hák postroje. Nastavte délku postroje tak, aby byl opěrný hák zhruba na úrovni s vaším pravým bokem.

8.7 Sestavení plotořezu (obr. 4)

• Začněte povolením šroubového úchytu (7) na hřídeli (8) jednotky motoru.
• Zatlačte kolík na přední hřídeli (23) plotořezu do drážky na hřídeli motoru (8) až na doraz. Jakmile bude správně vložen, musí červená čára lícovat s čarou na hřídeli motoru.
• Utáhněte šroubový úchyt (7).

Poznámka: sestavení řetězové pily / vyžínače / křovinořezu / prodlužovacího nástavce se provádí ve stejném pořadí.

8.8 Odebrání plotořezu

Odšroubujte šroubový úchyt (7) a vytáhněte přední hřídel (23) plotořezu z hřídele motoru (8).

Poznámka: odebrání řetězové pily / vyžínače / křovinořezu / prodlužovacího nástavce se provádí ve stejném pořadí.

8.9 Natočení plotořezu

■ Uvolněte aretaci.
- Stiskněte ovládací páčku a natočte plotořez do požadované polohy.
■ Povolte ovládací páčku do vybrání v základové desce.

8.10 Nasazení vodicí lišty a řetězu

Výstraha! Noste ochranné rukavice! Od ostrých řezacích zubů hrozí nebezpečí poranění!

Poznámka: věnujte velkou pozornost směru chodu pilového řetězu (31) na liště (30) a na základové desce.

V závislosti na opotřebení lze lištu (30) otočit.

• Stranovým klíčem uvolněte matici (36).
  ■ Sejměte kryt ozubeného kola (38).
• Položte pilový řetěz (31) na lištu (30), přitom začinejte od špičky.
  ■ Pak lištu (30) a pilový řetěz (31) nasadte.
• Položte vodicí kolejnici (41) na vodítko lišty (39), přitom vložte kolík napínače řetězu (45) do otvoru v liště (40). Současně vedťe pilový řetěz (31) přes ozubené kolo řetězu (43).
  Nyní můžete pilový řetěz (31) utáhnout otočením šroubu napínače řetězu (46) ve směru otáčení hodinových ručiček.
• Vrat'te na místo kryt ozubeného kola (38) a jemně utáhněte matici (36).

8.11 Napínání řetězu a kontrola seřízení

Poznámka: Jestliže řetěz obtížně obíhá na vodicí liště nebo jestliže se zadírá, je to signál přílišného napnutí. Tento stav si žádá drobný zásah do seřízení takto:

Povolte matice přidržující lištu tak, aby šly odšroubovat rukou. Zmenšujte napnutí otáčením šroubu, kterým se seřizuje lišta, pomalu proti směru pohybu hodinových ručiček. Posuňte řetěz na liště dopředu a dozadu. Pokračujte v seřizování, dokud řetěz neobíhá volně, ale velmi dobře přiléhá. Zvyšujte napnutí otáčením šroubu, kterým se seřizuje lišta, ve směru pohybu hodinových ručiček.

Když je pilový řetěz správně napnut, přidržte špičku lišty v nejvyšší poloze a bezpečně dotáhněte 2 upínací matice přidržující lištu.

Pozor: Nový pilový řetěz se protahuje a je třeba jej seřídit po pouhých 5 řezech. To je u nového řetězu normální a interval mezi budoucími seřízeními se bude rychle prodlužovat.

Pozor: Je-li pilový řetěz nasazen příliš volně nebo příliš těsně, opotřebovávají se ozubené kolečko, vodicí lišta, řetěz a ložiska klikového hřídele rychleji.

8.12 Mazání

8.12.1 Doplňování řetězového oleje

Aby se zabránilo nečistotám v proniknutí do nádrže, očistěte víčkem olejové nádrže před otevřením. Zkontrolujte obsah olejové nádrže při řezání pohledem na olejovou měrku. Zavřete natěsno víčko olejové nádrže a otřete zbytky rozlité kolem.

8.12.2 Mazání řetězu

Aby se zabránilo nadměrnému opotřebení, musí pilový řetěz a vodicí lišta během provozu rovnoměrně mazat.

Mazání je automatické. Nikdy nepracujte s pilou, když se nemaže řetěz. Jestliže řetězu dojde olej, celé řezací ústrojí se rychle vážně poškodí. Proto je důležité zkontrolovat jak mazání řetězu a tak olejovou měrku před každým použitím.

Nikdy pilu nepoužívejte, když je hladina oleje pod značkou "Min.".

-Min.: Jakmile je hladina oleje cca 5 mm od dolní značky olejové měrky, je třeba olej dolít.

– Max.: Dolévejte olej, dokud se okénko nezaplní.

8.12.3 Kontrola automatického mazání

Před započetím práce zkontrolujte automatické mazání řetězu a olejovou měrku. Zapněte řetězovou pilu a držte ji nad zemí. Dbejte na to, aby se řetězová pila nedotýkala země. Z bezpečnostních důvodů je nejlepší zachovat mezeru nejméně 20 cm. Jestliže ted' vidíte zvětšující se stopy oleje, systém mazání řetězu funguje správně. Jestliže nevidíte vůbec žádné stopy oleje, zkuste vyčistit výstupní otvor oleje, horní otvor pro napínání řetězu a olejový kanálek, nebo se obraťte na zákaznický servis.

8.13 Broušení řetězu pily

Váš pilový řetěz vám mohou rychle a správně nabrousit specializovaní obchodníci, od kterých si můžete rovněž zakoupit ostřicí zařízení a brousit si řetěz sami. Postupujte prosím podle příslušného návodu k obsluze.

Dbejte na své nástroje. Udržujte své nástroje ostré a čisté, abyste mohli pracovat dobře a bezpečně. Řid'te se předpisy pro údržbu a pokyny pro výměnu nástroje.

8.14 Připojení prodlužovacího nástavce

Výstraha! Nepoužívejte prodlužovací nástavec / hřídel (54) v kombinaci s řezným kotoučem / cívkou!

Poznámka: používejte prodlužovací nástavec / hřídel (54) pro práci ve větších výškách.

- Prodlužovací nástavec / hřídel (54) nasad'te mezi jednotku motoru a plotořez / řetězovou pilu. Sestavení se provádí stejným způsobem jako u dříve popsanych nástavců.

8.15 Nasazení / odebrání ochranného krytu

Výstraha! Při práci s řezací čepelí (49) musí být nasazen kryt čepele (48). Kryt čepele (48) je umístěn pod kovovým panelem hřídele (51). Kryt čepele (48) je nyní připevněn k přední hřídeli (51) dvěma šrouby (47). K tomu použijte dodaný imbusový klíč.

Řezací zařízení	Ochranné zařízení
Kryt řezné čepele (49)	Kryt čepele (48)
Vyžínač (50)	Kryt čepele (48) + ochranný kryt řezací struny

Varování! Nepoužívejte žádné jiné řezací zařízení kromě toho, které se dodává s výrobkem. Použití jakéhokoli jiného řezacího nebo ochranného zařízení se považuje za nesprávné a nese s sebou značné riziko nehod.

8.16 Instalace / výměna řezací čepele (obr. 5A-F)

- Odepněte prodloužený kryt z krytu řezacího nástavce.

UPOZORNĚNÍ! Ujistěte se, že je prodloužení krytu odstraněno.

• Nasad'te horní upínací desku na výstupní hřídel.
• Otáčejte hřídelí čepele, dokud nebude jeden z otvorů v horní upínací desce zarovnán s příslušným otvorem v horním ochranném kloboučku.
  ■ Vložte jisticí kolík do otvoru pro uzamčení hřídele.
• Umístěte čepel, spodní upínací desku a spodní ochranný klobouček na výstupní hřídel.
• Nasad'te matici. Matice musí být utažena utahovacím momentem 35-50 Nm. Prodloužení krytu bude vždy nasazeno při použití strunové hlavy a krytu kombinace. Prodloužení krytu se vždy sejme, když se používá čepel na trávu. Používejte nástrčný klíč ze sady nástrojů. Držte rukojeť klíče co nejblíže ke krytu čepele. Matici utáhnete tak, že otáčíte klíčem ve směru opačném ke směru otáčení (Pozor! Levý závit).
• Po ukončení instalačního procesu vytáhněte jisticí kolík.

8.17 Instalace / výměna hlavy a ochranného krytu vyžínače (obr. 6A-C)

• Připněte kryt vyžínače na kryt řezacího nástavce.
  ■ Nasad'te horní upínací desku na výstupní hřídel.
• Otáčejte hřídelí čepele, dokud nebude jeden z otvorů v horní upínací desce zarovnán s příslušným otvorem v horním ochranném kloboučku.
  ■ Vložte jisticí kolík do otvoru pro uzamčení hřídele.
• Našroubujte strunovou hlavu ve směru opačném ke směru otáčení.
• Při demontáži postupujte podle pokynů v opačném pořadí.

8.18 Nasazení nosného postroje (obr. 7)

Poznámka: pro snížení únavy při práci lze provést následující úpravy. Nastavení se mohou lišit podle rozměrů vašeho těla.

Než začnete pracovat, upravte si nosný postroj, aby vyhovoval velikosti vašeho těla.

Vyvažte zařízení s vestavěným řezacím nástrojem tak, aby se řezací nástroj houpal těsně nad zemí, aniž byste jím museli pohybovat rukama.

• Nasadte si nosný postroj a zavřete spony, aby zapadly na místo (obr. 7a).
• Natáhněte si opasek, abyste nosný postroj umístili centrálně na tělo, a upravte velikost pro horní polovinu těla (obr. 7b).
• K upevnění obou ramenních popruhů si natáhněte ramenní popruhy (obr. 7C).

POWXG3026 CS

• Chcete-li zajistit správnou polohu zařízení na nosném postroji, zatáhněte za opasek (obr. 7 d).
• Zahákněte karabinu (obr. 7E-G) a zajistěte ji červeným páskem na rychloupínacím mechanismu.
• Nyní zařízení uchopte a zavěste je tak, aby nosné oko (3) zakliklo do karabiny (obr. 7 H). Nosné oko (3) lze také přesunout uvolněním šroubu a posunutím k dosažení optimální orientace zařízení.

8.19 Nastavování řezací výšky

■ Nasad'te si nosný postroi a zavěste zařízení na hák.
- Využijte různé popruhy na nosném postroji a nastavte si optimální pracovní a řezací polohu.
- Provedte pár krouživých pohybů bez nastartování motoru, abyste nalezli ideální délku ramenního popruhu (obr. 8A).
- Nosný postroj je vybaven rychloupínacím mechanismem. Potřebujete-li uvolnit zařízení rychle, zatáhněte za červený pásek (obr. 9).

Pozor: Při práci se zařízením vždy používejte nosný postroj. Jakmile nastartujete motor, nasad'te si nosný postroj. Před sejmutím nosného postroje vypněte motor.

8.20 Manipulace s palivem

8.20.1 Bezpečnost paliva

Nikdy nestartujte stroj:

■ Pokud iste jei polili palivem. Otřete rozlité palivo a zbytky nechte odpařit.
- Pokud jste polili palivem sebe nebo své oblečení, převlečte se. Omyjte každou část těla, která se dostala do kontaktu s palivem. Omyjte vodou a mýdlem.
- Pokud ze stroje uniká palivo. Pravidelně kontrolujte, zda nedochází k úniku z uzávěru palivové nádrže a palivových vedení.

8.20.2 Přeprava a skladování

• Uchovávejte a přepravujte stroj a palivo tak, aby nehrozilo nebezpečí, že se unikající látky nebo výpary dostanou do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických relé / spínačů nebo kotlů.
• Při skladování a přepravě pohonných hmot vždy používejte schválené nádoby určené k tomuto účelu.
• Při ukládání stroje na delší dobu musí být palivová nádrž prázdná. Obrat'te se na místní čerpací stanici a zijistěte, jak se zbavit zbylého paliva.
• Před dlouhodobým skladováním se ujistěte, že je stroj čistý a že na něm byl proveden kompletní servis.
• Přepravní kryt musí být vždy připevněn k řeznému nástavci, když je stroj přepravován nebo skladován.
  ■ Zajistěte stroj během přepravy.
• Aby se zabránilo neúmyslnému spuštění motoru, je při dlouhodobém skladování vždy třeba odstranit čepičku zapalovací svíčky, není-li stroj pod přísným dohledem a při provedení veškerých servisních opatření.

Dávejte pozor při manipulaci s palivem. Mějte na paměti nebezpečí požáru, exploze nebo vdechování výparů.

8.20.3 Palivo

Stroj je vybaven dvoutaktním motorem a musí být vždy provozován s použitím směsi benzínu a oleje pro dvoudobé motory. Je důležité přesně změřit množství oleje přidávaného do směsi, aby bylo zajištěno, že výsledkem bude správná směs. Při míchání malých množství paliva se mohou i malé nepřesnosti drasticky dotknout poměru směsi.

Palivo a jeho páry jsou vysoce hořlavé a mohou způsobit vážné zranění při vdechnutí nebo když se jim umožní dostat se do styku s pokožkou. Z tohoto důvodu bud’te opatrní při zacházení s palivem a ujistěte se, že je dostatečně větráno.

8.20.4 Benzín

Vždy používejte kvalitní směs benzín/olej o minimálně 95 oktanech (RON).

Používejte benzín s nízkými emisemi, také známý jako alkylátový benzín, pokud je k dispozici. Nejnižší doporučené oktanové číslo je 95 (RON). Pokud spustíte motor na nižší oktanové číslo než 95, může dojít k takzvanému klepání. Následkem tomu velmi vzroste teplota motoru, která může mít za následek vážné poškození motoru.

Při práci s trvale vysokými otáčkami se doporučuje vyšší oktanové číslo.

8.20.5 Olej pro dvoudobé motory

Pro dosažení nejlepších výsledků a výkonu používejte dvoutaktní motorový olej, který je speciálně vyvinut pro naše vzduchem chlazené dvoudobé motory.

Nikdy nepoužívejte dvoudobé olej pro motory chlazené vodou, někdy označované jako vnější oleje (hodnocení TCW).

Nikdy nepoužívejte olej určený pro čtyřdobé motory.

Olej nízké kvality a / nebo příliš vysoký poměr olej / palivo může ohrozit funkci a snížit

životnost katalyzátorů.

Benzín, litr	Olej pro dvoudobé motory, mililitr
	2,5% (1:40)
1	25
5	125
10	250
20	500

8.20.6 Směšování

Vždy míchejte benzín a olej v čisté nádobě určené na pohonné hmoty.
- Vždy začněte naplněním polovičního množství benzínu. Potom prídejte celou dávku oleje Smíchejte (protřepejte) palivovou směs. Přidejte zbývající množství benzínu.
- Důkladně smíchejte (protřepejte) palivovou směs a teprve potom jí nalijte do palivové nádrže stroje.
■ Nemíchejte najednou více než palivo na jeden měsíc.
- V případě, že se stroj po určitou dobu nepoužívá, musí se palivová nádrž vyprázdnit a vyčistit.

8.20.7 Tankování

Následující bezpečnostní opatření zmenší riziko požáru:

• Nekuřte a nepokládejte horké předměty do blízkosti pohonných hmot.
• Před doplňováním paliva vždy vypněte motor.
• Před doplňováním paliva vždy vypněte motor a nechte ho po dobu několika minut vychládat.
• Při tankování otevírejte víčko palivové nádrže pomalu, aby se jakýkoli přebytek tlaku uvolnil jemně.
• Po doplnění paliva pečlivě utáhněte uzávěr palivové nádrže.
• Před startem stroje vždy posuňte stroj pryč z místa tankování.
• Vždy používejte nádoby na palivo s ventilem chránícím před rozlitím.
• Vyčistěte oblast kolem závěru plnicího otvoru. Znečištění v nádrži může způsobit provozní problémy.
• Protřepáním nádoby před naplněním nádrže se ujistěte, že bude palivo dobře promícháno.

9 POUŽITÍ

Pozor! Věnujte prosím pozornost zákonným ustanovením v příslušných předpisech pro ochranu před hlukem.

Před uvedením zařízení do provozu vždy zkontrolujte, zda:

• Palivový systém těsní.
• Ochranné a řezací pomůcky a zařízení jsou kompletní a v bezvadném stavu.
  ■ Všechny šroubové spoje jsou pevně utaženy.
  Všechny pohyblivé díly se mohou pohybovat hladce a volně.

9.1 Používání stroje

9.1.1 Kontrola a spuštění

• Nikdy nepoužívejte stroj bez ochranného krytu ani s poškozeným krytem.
• Než spustíte stroj, musejí být všechny kryty správně namontovány a nepoškozené.
• Zkontrolujte čepel a přesvědčte se, že ve spodní části zubů nebo u středového otvoru nevznikly žádné praskliny. Nejběžnějším důvodem, proč vzniknou praskliny, je vytvoření ostrých rohů ve spodní části zubů při broušení nebo to, že čepel byla použita s tupými zuby. Vyřadťe čepel, jsou-li nalezeny praskliny.
• Zkontrolujte, zda opěrná příruba nepopraskala únavou nebo přílišným utažením. Zlikvidujte opěrnou přírubu, pokud je prasklá.
• Zkontrolujte, zda kryt čepele není poškozený nebo prasklý. Vyměňte kryt čepele, byl-li vystaven úderu nebo je prasklý.
• Zkontrolujte, zda strunová hlava a kryt vyžínače nejsou poškozené nebo prasklé. Vyměňte strunovou hlavu nebo kryt vyžínače, byly-li vystaveny úderu nebo jsou prasklé.

9.1.2 Spouštění a zastavování

Před startem stroje musejí být řádně nasazeny kompletní kryt spojky a hřídel, jinak se spojka může uvolnit a způsobit zranění.

Před startem stroje vždy posuňte stroj pryč z místa tankování. Umístěte výrobek na rovný povrch. Ujistěte se, že se řezací nástavec nemůže dostat do styku s jakýmkoliv objektem. Ujistěte se, že v pracovním prostoru nejsou žádné nepovolané osoby, v opačném případě hrozí nebezpečí vážného zranění. Bezpečnostní vzdálenost je 15 m.

9.1.2.1 Studený start:

"Studený" start motoru znamená startovat stroj po nejméně 5 minutách od okamžiku, kdy byl vypnut, nebo po tankování.

• Startování: Zapalování: Podržte stisknutou stranu "l" spínače motoru.
• Baňka startovacího čerpadla: Stiskněte opakovaně 6krát baňku startovacího čerpadla.
• Sytič: Nastavte knoflík sytiče do polohy sycení.

Knoflík sytiče se automaticky uvolní stiskem spouštěče plynu.

- Držte tělo stroje při zemi levou rukou (POZOR! Ne nohou!). Uchopte rukojeť startéru, pomalu táhněte za šňůru pravou rukou, dokud neucítíte odpor (západky startéru zabírají), potom zatáhněte za šňůru rychle a silně. Nikdy si nemotejte startovací šňůru kolem ruky. Opakovaně tahejte za šňůru, dokud motor nenaskočí.

- Opakovaně tahejte za šňůru, dokud motor nenaskočí. Po nastartování motoru nechte motor zahřívat s blokací plynu v záběru.

- Jakmile bude motor v chodu, stiskněte nejprve bezpečnostní zámek (1) a potom plyn (9), abyste deaktivovali sytič a aktivovali připojené řezací zařízení. Když motor běží na volnoběh při uvolněné páčce plynu, musí být připojené řezací zařízení nehybné!

- Opakovaně tahejte za šňůru, dokud motor nenaskočí. Po nastartování motoru nechte motor zahřívat s blokací plynu v záběru. - Jakmile bude motor v chodu, stiskněte nejprve bezpečnostní zámek (1) a potom plyn (9), abyste deaktivovali sytič a aktivovali připojené řezací zařízení. Když motor běží na volnoběh při uvolněné páčce plynu, musí být připojené řezací zařízení nehybné!

Nevytahujte startovací šňůru celou ven a nepouštějte rukojeť startéru, když je šňůra plně natažena. To může stroj poškodit.

Neumistujte žádnou část svého těla do označené oblasti. Kontakt může způsobit popálení pokožky nebo úraz elektrickým proudem, pokud je klobouček zapalovací svíčky poškozen. Vždy používejte ochranné rukavice. Nepoužívejte stroj s poškozeným kloboučkem zapalovací svíčky.

DÜLEŽITÉ Pokud se tahá za startovací šňůru opakovaně se zapnutým sytičem, může se zaplavit motor a ztížit startování.

Pokud náhodně zaplavíte motor, opakujte několikrát teplý start, abyste odstranili přebytečné palivo.

9.1.2.2 Teplý start:

Chcete-li spustit motor teplým startem bezprostředně po jeho zastavení, postupujte podle kroků 1-4 výše uvedeného postupu.

Ke spuštění teplého motoru není třeba vytahovat páčku sytiče (11).

9.1.2.3 Zastavení:

Zastavte motor vypnutím zapalování (hlavní vypínač (2)).

9.2 Obecné pracovní pokyny

DŮLEŽITÉ! Tato část popisuje základní bezpečnostní opatření pro práci s křovinořezy a vyžínači.

Dostanete-li se do situace, kdy si nejste jisti, jak postupovat, měli byste požádat o radu odborníka. Obratte se na svého prodejce nebo servisní dílnu.

Vyvarujte se použití, o kterém si myslíte, že přesahuje vaše schopnosti.

Je třeba chápat rozdíl mezi mýcením v lese, odstraňováním travního porostu a vyžínáním.

9.2.1 Základní pracovní techniky

Po každé pracovní operaci vždy zpomalte motor na volnoběh. Dlouhé časové úseky na plný plyn bez zatížení motoru mohou vést k vážnému poškození motoru.

Někdy se mezi krytem a řezacím nástavcem zachytí větve nebo tráva. Před čištěním vždy vypněte motor.

Stroje vybavené čepelemi na trávu mohou být prudce vrženy do strany, když se čepel dostane do kontaktu s pevným objektem. Tento jev se nazývá zpětný vrh čepele. Zpětný vrh čepele může být dostatečně prudký na to, aby posunul stroj a/nebo jeho obsluhu v jakémkoliv směru; obsluha přitom může ztratit kontrolu nad strojem. Ke zpětnému vrhu čepele může dojít bez varování, jestliže se stroj zadrhne, zablokuje nebo zaklíní. Zpětný vrh čepele pravděpodobněji nastává v místech, kde je obtížné vidět na řezaný materiál.

Vyhněte se řezání plochou čepele mezi polohami 12. a 15. hodiny. Vzhledem k rychlosti otáčení čepele může zpětný vrh čepele nastat, jestliže se pokusíte řezat silné stonky touto částí plochy čepele.

9.2.2 Odstraňování travního porostu travní čepelí

Travní čepele a travní frézy se nesmějí používat na dřevité stonky.

Travní čepel se používá na všechny typy vysoké nebo hrubé trávy.

Tráva se seřezává stranovým kyvným pohybem, kdy pohyb zprava doleva je vyžínací záběr a pohyb zleva doprava je vratný záběr. Nechte řezání provádět levou stranu čepele (mezi polohami 8. a 12. hodiny).

V případě, že čepel je nakloněna šikmo doleva při odstraňování trávy, bude se tráva shromažďovat v řadě, což usnadňuje sběr, např hrabáním.

Snažte se pracovat rytmicky. Stůjte pevně s nohama od sebe. Pokročte vpřed po vratném záběru a opět se pevně postavte.

Nechte opěrný klobouček lehce se opírat o zem. Používá se k ochraně čepele před nárazem o zem.

Snižte riziko namotávání materiálu kolem čepele podle následujících pokynů:

■ Pracujte vždy na plný plyn.

- Vyhněte se při vratném záběru dříve řezanému materiálu.

Zastavte motor, uvolněte popruhy a položte stroj na zem; teprve potom začněte sbírat nařezaný materiál.

9.2.2.1 Prevence zpětného vrhu

Při práci s řezací čepelí hrozí nebezpečí zpětného vrhu, jestliže čepel narazí do pevné překážky (kmen stromu, větve, pařez, kámen apod.) To vede k odmrštění řezacího nástroje zpět proti směru otáčení. Následkem může být ztráta kontroly nad zařízením. Nepoužívejte řezací čepel poblíž plotů, kovových sloupků, pomezních kamenů nebo základových konstrukcí. Upravte polohu zařízení při řezání řídkého křoví. (obr. 10)

9.2.3.1 Vyžínání (obr. 11)

Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem. Práci vykonává konec struny. Nechte strunu pracovat jejím vlastním tempem. Nikdy netlačte strunu do prostoru určeného křezání.

Struna je schopna snadno odstranit trávu a plevel u zdí, plotů, stromů a mezí, může ale také poškodit citlivou kůru stromů a keřů a poškodit plotové sloupky.

Snižte riziko poškození rostlin zkrácením struny na 10-12 cm a snížením otáček motoru.

9.2.3.2 Odstranění porostu (obr. 12)

Technika odstraňování porostu odstraní veškerou nežádoucí vegetaci. Držte strunovou hlavu těsně nad zemí a nakloňte ji. Nechte konec struny narážet o zem kolem stromů, sloupů, soch apod.

UPOZORNĚNÍ! Tato technika zvyšuje opotřebení struny.

Struna se opotřebovává rychleji a je třeba ji vysouvat častěji při práci proti kamenům, cihlám, betonu, kovovým plotům atd, než když přichází do styku se stromy a dřevěnými ploty.

Při ořezávání a čištění byste měli používat menší výkon než plný plyn, aby struna vydržela déle a aby se snížilo opotřebení strunové hlavy.

9.2.3.3 Řezání (obr. 13)

Vyžínač je ideální k sekání trávy, ke které je obtížné se dostat normální travní sekačkou. Při řezání držte strunu rovnoběžně se zemí. Netlačte strunovou hlavu k zemi, protože to může zničit trávník a poškodit nástroj.

Nedovolte, aby strunová hlava během běžného sekání neustále přicházela do styku se zemí. Stálý kontakt tohoto typu může způsobit poškození a opotřebení strunové hlavy.

9.2.3.4 Rozmáchlé pohyby (obr. 14)

Efekt ventilátoru, který má otáčející se struna, lze použít pro rychlé a snadné odstranění porostu. Držte strunu rovnoběžně se zpracovávanou oblastí a nad ní a pohybujte nástrojem ze strany na stranu.

Při řezání a rozmáchlých pohybech byste měli použít plný plyn, abyste dosáhli co nejlepších výsledků.

9.2.4 Práce s plotořezem (obr. 15)

• Zaujměte bezpečnou polohu, přidržte plotořez oběma rukama a zapněte vypínač.
• Přířízněte obě strany živého plotu odspodu nahoru. Tím se zabrání padání do odřezků do míst, kde se teprve bude řezat.
• Ved'te čepel lehce povrchem živého plotu. Nepokoušejte se řezat příliš hluboko.
• Přiřízněte vrchní část živého plotu.
  ■ Pro starší živé ploty, které vyžadují důkladný zástřih, použijte na ořezání silnějších větví zahradnické nůžky a pak práci dokončete plotořezem.
• Nikdy nepoužívejte plotořez bez kontroly těsnosti držáku.

9.2.5.1 Řezací techniky

Výstraha! Vždy dávejte pozor na padající odřezky.

Výstraha! Uvědomujte si nebezpečí, že větve mohou šlehnout zpátky.

Poznámka: Umístěte doraz (33) na větev. To vám pomůže pracovat bezpečněji a klidněji.

Odřezávání malých větví (obr. 16)

■ Malé větve (∅0 – 8 cm) odřezávejte shora dolů.

Řezání větších větví (obr. 17)

- Při řezání větších větví (Ø8 – 25 cm) nejprve provedte odlehčovací řez (A). Odlehčovací řez také zabrání odloupání kůry z hlavního kmene.

- Rezejte shora (B) dolů (A).

Řezejte po segmentech (obr. 18)

Před provedením konečného řezu ořízněte dlouhé nebo husté větve.

9.3 Bezpečná práce

• Udržujte zařízení, řezací mechanismus a kryt řetězu v dobrém stavu, aby se předešlo zranění.
• Pokud vám zařízení spadlo na zem, zkontrolujte, zda není významně poškozené nebo rozbité.
  ■ Dodržujte určený pracovní úhel max. 60°±10° pro bezpečnou práci (obr. 19).
• Nespouštějte zařízení, když stojíte na žebříku nebo na jiném nestabilním místě.
  Nenechte se zlákat k nepromyšlenému řezu. Můžete ohrozit sebe i ostatní.
  Děti by měly být pod dohledem, aby bylo zajištěno, že si nebudou se zařízením hrát.
• Pravidelně měňte pracovní pozici. Používání zařízení po dlouhou dobu může vést k poruchám krevního oběhu v rukou v souvislosti s vibracemi. Pomocí vhodných rukavic nebo pravidelných přestávek si můžete prodloužit dobu používání. Myslete na to, že jakékoliv osobní predispozice v relaci ke špatnému krevnímu oběhu, nízkým vnějším teplotám nebo potřebě velké úchopové síly mohou zkracovat dobu použití.

10 ČIŠTĚNÍ

10.1 Čištění motoru

Poznámka: zařízení důkladně vyčistěte po každém použití.

• Před čištěním zařízení vždy vypněte a odpojte konektor zapalovací svíčky (10).
• Čistěte zařízení pravidelně vlhkým hadříkem a jemným saponátem. Zajistěte, aby se dovnitř zařízení nedostala voda.

10.2 Čištění řetězové pily

Řetězová pila se musí pravidelně čistit od pilin.

■ Sejměte kryt ozubeného kola (38).
- Vyjměte pilový řetěz (31) z lišty (30) a vyčistěte vodicí kolejničku (41).
- Udržujte řetězovou pilu (31) ostrou a kontrolujte napnutí řetězu, hladinu oleje a přívod oleje.

10.3 Čištění plotořezu

• Zkontrolujte, zda nejsou na řezací liště plotořezu uvolněné šrouby (20), v případě potřeby je dotáhněte.
• Odstraňte zablokované odřezky.
• Udržujte řezací lištu (20) olejovým sprejem nebo olejničkou.

10.4 Čištění nástavců vyžínač a křovinořez

• Odstraňte zablokované odřezky.
  ■ Udržujte řezací čepel (49) ostrou, usnadníte si tím práci.

11 RUTINNÍ ÚDRŽBA

11.1 Vzduchový filtr

Vzduchový filtr by měl být pravidelně čištěn s odstraněním prachu a nečistot, aby se předešlo:

■ selhání karburátoru
- problémům se startováním
- ztrátě výkonu motoru
- zbytečnému opotřebení dílů motoru
- prílišné spotřebě paliva

Čistěte filtr po každých 25 hodinách provozu nebo častěji, jsou-li podmínky výjimečně prašné.

11.1.1 Čištění vzduchového filtru (obr. 20)

Sejměte kryt vzduchového filtru a vyjměte filtrační vložku. Filtr vymyjte v čisté, teplé mýdlové vodě. Ujistěte se před opětovným vložením, že filtr je suchý.

Vzduchový filtr, který byl používán po dlouhou dobu, nelze vyčistit úplně. Filtr se proto musí měnit za nový v pravidelných intervalech. Poškozený vzduchový filtr je třeba vyměnit vždy.

11.2 Palivový filtr

Když motoru dochází palivo, zkontrolujte, zda není zablokované víčko palivové nádrže a palivový filtr.

11.3 Zapalovací svíčka

Stav zapalovací svíčky je ovlivněn: nesprávným seřízením karburátoru, nesprávnou palivovou směsí (příliš mnoho oleje nebo nesprávný typ oleje), znečištěným vzduchovým filtrem.

Tyto faktory způsobují usazeniny na elektrodách zapalovací svíčky, které mohou vést k provozním problémům a problémům se startováním.

Pokud má stroj malý výkon, těžko se startuje nebo běží špatně při volnoběžných otáčkách: vždy zkontrolujte zapalovací svíčku dřív, než podniknete jakékoliv další kroky.

Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod 0,6-0,7 mm.

Zapalovací svíčka by měla být měněna asi po měsíci provozu nebo dříve, pokud je to nutné. Doporučený typ zapalovací svíčky:

Vždy používejte doporučený typ zapalovací svíčky! Použití nesprávné zapalovací svíčky může poškodit píst/válec. Ujistěte se, že svíčka je vybavena supresorem.

12 TECHNICKÉ ÚDAJE

Motor
Objem válce	42,7 cm3
Výkon motoru	1,35 kW
Rychlost záběru spojky	4400 min-1
Volnoběžné otáčky	3300 min-1
Snadný start	Ano
Typ motoru	2taktní válec chlazený vzduchem
Objem palivové nádrže	1,16 l
Poměr palivové směsi	40:1
∅ hřídele	26 mm
Typ hřídele	ROVNÝ
Délka hřídele	885 mm
Prodloužená délka hřídele	905 mm
Motor s klikou	Ano
Typ karburátoru	Typ membrány
Typ zapalovací svíčky	POWERplus
Nízkovibrační systém	Ano
Typ rukojeti	Rukojeť D
Vypnutí automatického sytiče	Ano
Plotořez
Velikost čepele	400mm
Rezná šířka	24 mm
Rychlost otáčení	6900 min-1
Typ špičky čepele	ochranná
řezná délka	365mm
Dvojčinná čepel	Ano
Rychlost otáčení čepele	1550 min-1
Rychlé zastavení	Ano
Nastavitelná hlava	Ano
Řetězová pila
Rozměr lišty	10 palců
Řezná délka	250 mm
Rychlost otáčení	6900 min-1
Rychlost řetězu	20 m/s
Typ řetězu	Oregon
Typ lišty	Oregon
Automatická maznice řetězu	Ano
Slabý zpětný vrh	Ano
Křovinořez
Šířka řezu	255mm
Rychlost otáčení	6900 min-1
Počet zubůRozměry kotouče	3T255 mm
Bezpečnostní chránič	Ano
Vyžínač
Šířka řezu	430 mm
Rychlost otáčení	6525 min ^-1
Typ prodloužení závitu	TAP&GO
∅ cívky	2,4 mm
Délka cívky	6 m
Bezpečnostní chránič	Ano

13 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=2,5)

Úroveň akustického tlaku LpA	98 dB(A)
Úroveň akustického výkonu LwA	114 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

aw (Vibrace)

9,8m/s ^2

K = 1,5 ~m / s^2

14 ODSTRAŇOVÁNÍ PROBLÉMŮ

14.1 Motor

Co dělat, když...
Zdroj problému	Nápravné opatření	Zdroj problému	Nápravné opatření
1. Motor se nespustí nebo se neudrží v chodu		4. Motor běží nepravidelně a při roztočení nemá výkon
Nesprávný startovací postup	Postupujte podle pokynů	Znečištěná zapalovací svíčka nebo nesprávná vzdálenost mezi elektrodami	Vyčistěte zapalovací svíčku a upravte odtrhl nebo zapalovací svíčku vyměňte
2. Motor se spustí, ale má malý výkon
Nesprávné nastavení páčky sytiče (11)	Páčku sytiče (11) nastavte na [IMAGE]
Vzduchový filtr je ucpán	Vyčistěte nebo vyměňte filtr
Usazeniny sazí nebo vlhko na zapalovací svíčce
Nesprávné seřízení karburátoru	Vyčistěte zapalovací svíčku nebo ji vyměňte za novou

14.2 Řetězová pila

Motor běží, pilový řetěz (31) se nepohybuje
Nástavec řetězová pila není správně připojen k motoru	Zkontrolujte sestavení
Žádný pokrok
Pilový řetěz (31) je suchý/přehřívá se nebo se pronáší	Doplňte olej nebo přebruste, vyměňte nebo utáhněte pilový řetěz (31)

14.3 Plotořez

Motor běží, čepele se nepohybují
Nástavec s plotořezem není správně připojen k jednotce motoru	Zkontrolujte sestavení

15 INTERVALY ÚDRŽBY

15.1 Řetězová pila

Uvedená čísla jsou založena na běžných provozních podmínkách. V případě obtížnějších podmínek, například když vzniká velké množství pilin a je delší pracovní doba, je třeba uvedené intervaly příslušně zkrátit.

Zařízení	Činnost	Před zahájením práce	Týdně	v případě závad	v případě poškození	podle požadavku
Mazání řetězu	Kontrola	X
zkontrolujte pilový řetěz (31)	a věnujte pozornost naostření	X
	Zkontrolujte napnutí řetězu	X
	naostřete					X
Zkontrolujte vodicí kolejničku (41)	(opotřebení, poškození)	X
	očistěte a otočte		X	X
	Odstranění otřepů		X
	Výměna				X	X
Kontrola ozubeného kola (43)			X
	Výměna					X

15.2 Plotořez

Uvedená čísla jsou založena na běžných provozních podmínkách. V případě obtížnějších podmínek, například když vzniká velké množství pilin a je delší pracovní doba, je třeba uvedené intervaly příslušně zkrátit.

16 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.
  Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotrebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

17 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.

18 PROHLÁŠENÍ O SHODĚ

VARO – VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Kombinovaný nástroj 4 v 1 s dlouhým dosahem: křovinořez, travní vyžínač, plotořez, řetězová pila 42,7 cm³

Výrobní značka: POWERplus

Model: POWXG3026

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 111dB(A)

Guaranteed 114dB(A)

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN ISO 10517 : 2019

EN ISO 11680-1 : 2011

EN ISO 11806-1 : 2011

EN ISO 14982 : 2009

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove

Regulativní postupy - Manažer pro dohled nad řádným jednáním 05/01/2022, Lier - Belgium

1 UTILIZARE PREVĂZUTĂ 4

2 DESCRIERE (FIG. A) 4

3 CONTINUTUL PACHETULUI 5

4 SIMBOLURI 5

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND MAŞINILE....7

5.1 Zona de lucru 7
