Tip produs	Mașină de tăiat plăci ceramice
Marcă	Bosch
Model	PTC 640
Număr articol	3 603 M04 ...
Lungime maximă de tăiere (tăiere longitudinală)	640 mm
Înălțime maximă de tăiere	12 mm
Unghi de înclinare orizontală	0 – 45°
Greutate (conform EPTA-Procedure 01:2014)	9,1 kg
Utilizare conformă	Tăierea plăcilor ceramice
Materiale neadecvate	Marmură, granit, plăci rugoase, piatră naturală
Elemente principale	Manetă de zgâriere și spargere, poanson de spargere, roată de tăiere, ghidaj de alunecare, riglă/opritor, dispozitiv de protecție pentru transport, manetă de blocare, extensie a bazei, opritor pentru tăiere în serie
Siguranță	Purtați mănuși de protecție; nu introduceți degetele între părțile mobile; utilizați mânerele pentru transport
Întreținere	Îndepărtați resturile de sub suprafața de sprijin cu arc 6; schimbați roata de tăiere 3 dacă este tocită
Piese de schimb disponibile	Roata de tăiere, etc. Comandați pe www.bosch-pt.com
Serviciu post-vânzare Franța	0811360122 (cost apel local), [e-mail]
Serviciu post-vânzare Belgia/Luxemburg	[phone], [e-mail]
Serviciu post-vânzare Elveția	[phone], [e-mail]
Eliminare	Aparatul, accesoriile și ambalajele trebuie să urmeze căi de reciclare adecvate

Întrebări frecvente - PTC 640 BOSCH

Cum să tăiați corect o placă ceramică?

Așezați placa pe suprafața de sprijin cu arc (6). Coborâți maneta de zgâriere și spargere (1) exercitând o presiune moderată pentru a trasa o linie. Apoi, apăsați poansonul de spargere (2) pentru a sparge placa de-a lungul trasajului. Asigurați-vă că roata de tăiere (3) este în stare bună.

De ce se sparge placa mea prost?

Mai multe cauze posibile: forța de apăsare pe manetă (1) este prea mare (pentru plăci moi) sau prea mică (pentru plăci dure). Verificați, de asemenea, că șina de ghidare (4) este blocată, că roata de tăiere (3) nu este tocită sau că poansonul de spargere (2) este poziționat corect la capătul plăcii.

Cum se reglează forța de apăsare pe manetă?

Pentru plăcile de perete sau emailate (maleabile), exercitați o presiune ușoară. Pentru plăcile de podea sau rezistente la îngheț (dure), exercitați o presiune mai puternică. Adaptați forța pentru a obține o zgârietură curată fără a sparge placa prematur.

Ce faceți dacă roata de tăiere este tocită?

Înlocuiți roata de tăiere (3). Pentru a comanda o piesă de schimb, consultați site-ul www.bosch-pt.com și aveți la îndemână numărul de articol din zece cifre indicat pe plăcuța de identificare.

Cum să transportați mașina de tăiat în siguranță?

Utilizați numai mânerele. Strângeți bine toate piesele detașabile (opritoare, rigle), apăsați maneta de blocare (10) pentru a bloca șina de ghidare în jos și fixați dispozitivul de siguranță pentru transport (dispozitiv de protecție pentru transport (9)). Consultați ilustrațiile 15 și 16 din manual.

Ce materiale pot fi tăiate cu acest model?

Acest model este conceput pentru tăierea plăcilor ceramice. Nu este potrivit pentru marmură, granit, plăci rugoase sau pietre naturale.

Cum se realizează o tăiere în diagonală?

Pentru o tăiere în diagonală, plasați poansonul de spargere (2) înaintea riglei/opritorului (5). Pentru o tăiere paralelă, plasați poansonul de spargere la capătul plăcii. Reglați unghiul de înclinare orizontală de la 0 la 45° dacă este necesar.

Unde găsesc piese de schimb?

Piesele de schimb sunt disponibile pe site-ul www.bosch-pt.com (Franța: www.bosch-pt.fr). Puteți, de asemenea, comanda telefonic la numerele serviciului post-vânzare: Franța 0811360122, Belgia [phone], Elveția [phone].

Cum să contactați serviciul post-vânzare Bosch?

Pentru Franța: telefon [phone] (cost local), e-mail [e-mail]. Pentru Belgia/Luxemburg: [phone], e-mail [e-mail]. Pentru Elveția: [phone], e-mail [e-mail].

Cum se curăță și se întreține aparatul?

După utilizare, îndepărtați resturile de sub suprafața de sprijin cu arc (6). Verificați regulat starea roții de tăiere (3) și înlocuiți-o dacă este necesar. Depozitați aparatul într-un loc uscat. Pentru orice reparație, adresați-vă serviciului post-vânzare.

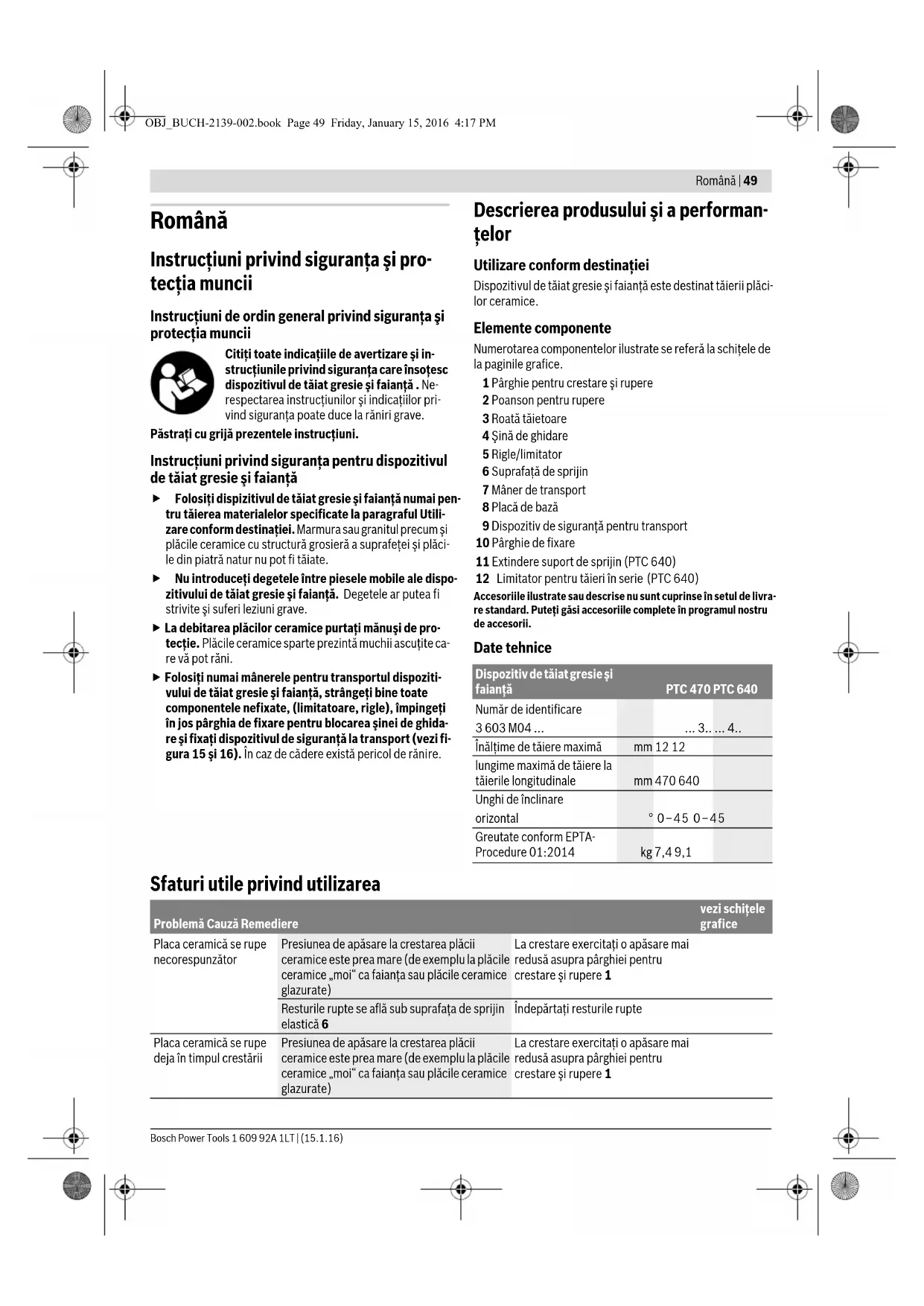

MANUAL DE UTILIZARE PTC 640 BOSCH

Yno6eiieic aopaaiaac

Instructiuni de ordin general privind siguranțași protectia muncii

Citi toate indicatiile de averizare si instructiunile privind siguranta care insotesc disposzitivul de taliat gresie si falanta . Ne-respectarea instructiunilor si individiatilor privind siguranta poate duce la raniri grave.

Păstrați cu grija prezentele instruţiani.

Instruetiuni privind siguranța pentru dispositivul de tăiat gresieși faiantă

Folosi dispizitivul de taiat gresie si faiana numai pen- tru taierea materialelor specificate la paragraful Utilizare conform destinatiei. Marmura sau granitul precum si placile ceramicce cu structura grosiera suprafetei si placile din piatra natur nu pot fi taiate.
Nu introduci degetele intre piesele mobile ale dispos-zitivului de taiat gresie si falianta. Degetele ar putea fi strivite si suferi leziuni grave.
La debitarea placilor ceramice purati manusi de protectie. Placile ceramice spare prezinta muchii ascutite ca re va pot rani.
Folosiţi numai manerele pentru transportul dispositi- vului de tăiat gresieși faiantă, strângeti bine toate componentele nefixate, (limitatoare, rigle), impingeti in jos pârghia de fixare pentru blocareași eide ghida reș fixati dispositivul de siguranta la transport (vezi figura 15 si 16). In caz de cadere există pericol de ranire.

Descrierea produsului si a performan- telor

Utilizare conform destinatiei

Dispositivul de taiat gresie si faianta este destinat taierii placi- lor ceramicke.

Elemente componente

1 Parghie pentru crestare si rupere
2 Poanson pentru rupere
3 Roata täietoare
4 Sina de ghidare
5 Rigle/limitator
6 Suprafata de sprijin
7 Maner de transport
8 Placadebaza
9 Dispositiv de siguranta pentru transport
10 Parghie de fixare
11 Extindere suport de sprijin (PTC 640)
12 Limitator pentru taieri in series (PTC 640)

Accesorile illustrate sau descrie nu sunt cuprine in setul del livre re standard. Putei gasi accesorile complete in programul nostru de accesorii.

Date tehnice

Dispositiv de tãiat gresieși faianță	PTC 470 PTC 640
Număr de identificare
3 603 M04 ...	... 3.... 4..
Înlãntime de tãiere maximă	mm 12 12
lungime maximă de tãiere la tãierile longitudinale	mm 470 640
Unghi de inclinare
horizontal	° 0-45 0-45
Greunate conform EPTA-Procedure 01:2014	kg 7,4 9,1

Sfaturi utile privind utilizesa

Problemă Cauză Remediere
Placa ceramică se rupe necorespunzător	Presiunea de apăsare la crestedarea plácii ceramicce este prea mare (de exemplu la plácile ceramicce „moi“ ca faianța sau plácile ceramicce glazurate)	La crestare exercitați o apăsare mai redusă asupra pârghiei pentru crestare și rupere 1
	Resturile rupte se află sub suprafața de sprijin elastica 6	Indepartuți resturile rupte
Placa ceramică se rupe deja in timpul crestării	Presiunea de apăsare la crestedarea plácii ceramicce este prea mare (de exemplu la plácile ceramicce „moi“ ca faianța sau plácile ceramicce glazurate)	La crestare exercitați o apăsare mai redusă asupra pârghiei pentru crestare și rupere 1

Bosch Power Tools 1609 92A 1LT| (15.1.16)

50|BbIraPcKn

Problemă Cauză Remediere			vezi schițele grafice
Placa ceramică nu se rupe de-a lungul trasajului de tăiere	Presiunea de apăsare in timul crestării plăci ceramicce este prea mică (de exemplu la plăcile ceramicce „dure“ ca plăcile ceramicce portelanate, gresia sau plăcile ceramicce rezistente la ingheţ)	Exercitiș o apăsare mai mare asupra pârghei pentru crestare și rupere 1
	Sina de ghidare 4 nu este blocă	Pentru blocare, impingeti în jos pârghia de fixare 10 8
	Roata tăietoare 3 este tocită	Schimbați roata tăietoare 3	E
Placa ceramică se rupe greșit la tăierea paralela	Poansonul de rupere 2 nu a fost așezat la capătul plăci ceramicce	Așezati poansonul de rupere 2 exact la capătul plăci ceramicce 11a
Placa ceramică se rupe greșit la tăierea pe diagonală	Poansonul de rupere 2 este așezat la capătul plăci ceramicce	Așezati poansonul de rupere 2 puțin mai inaintea riglelor/limitatorului 5	11b
Placa ceramică nu este așezata stabil pe supra-fața de sprijin 6	Placa ceramică este mai lată decât suprața de sprijin 6	PTC 640: Deplieixtinderile suportului de sprijin 11 C
Roata tăietoare 3 toacă/izbește in timul crestării	Presiunea de apăsare la crestarea păcii ceramicce este prea mare	La crestare exercitiș o apăsare mai redusă asupra pârghei pentru crestare și rupere 1

Intretinere si service

In caz de reclamatai si comenzi de把这些 de schimb va rugam sa indicati neaparat numarul de identificare compus din 10 cife conform placutei indicatoare a tipului dispositivului de taiat gresie si faianta.

Asistentă clientiși consultanță privind utilizarea

Serviciul de asistenta cliente va raspunde la intrebari privind repararea si intretinerea produsului dumneavoastracatsi piesele de schimb. Gasiti desenele de ansambl si informati privind piesele de schimb si la:

www.bosch-pt.com

Echipa de consultanta Bosch va raspunde cu placere la intrebari privind produsele noastre si accesoriile acestora.

Romania

Robert Bosch SRL

Centru de service Bosch

Str.Horia Macelariu Nr.30-34

013937 Bucuresti
