РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PTC 640 BOSCH

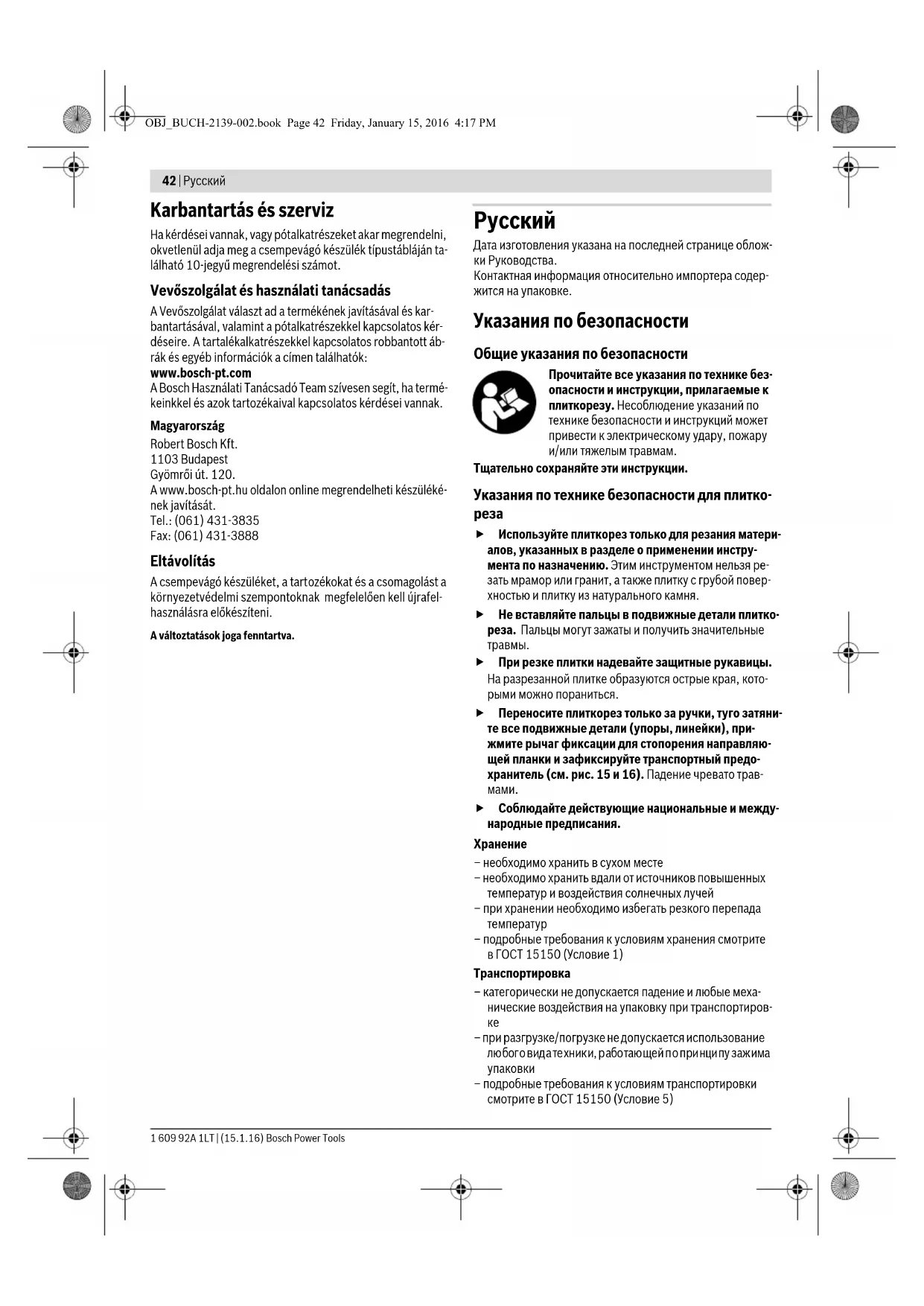

Дата изготовления указана на последней странице облож- ки Руководства. Контактная информация относительно импортера содер- жится на упаковке. Указания по безопасности Общие указания по безопасности Прочитайте все указания по технике без- опасности и инструкции, прилагаемые к плиткорезу. Несоблюдение указаний по технике безопасности и инструкций может привести к электрическому удару, пожару и/или тяжелым травмам. Тщательно сохраняйте эти инструкции. Указания по технике безопасности для плитко-

Используйте плиткорез только для резания матери- алов, указанных в разделе о применении инстру- мента по назначению. Этим инструментом нельзя ре- зать мрамор или гранит, а также плитку с грубой повер- хностью и плитку из натурального камня. Не вставляйте пальцы в подвижные детали плитко- реза. Пальцы могут зажаты и получить значительные

При резке плитки надевайте защитные рукавицы. На разрезанной плитке образуются острые края, кото- рыми можно пораниться. Переносите плиткорез только за ручки, туго затяни- те все подвижные детали (упоры, линейки), при- жмите рычаг фиксации для стопорения направляю- щей планки и зафиксируйте транспортный предо- хранитель (см. рис. 15 и 16). Падение чревато трав-

Соблюдайте действующие национальные и между- народные предписания.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспортиров-

– при разгрузке/погрузке не допускается использование лю бог о вид а те хник и, р або таю щей п о при нци пу заж има

– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) OBJ_BUCH-2139-002.book Page 42 Friday, January 15, 2016 4:17 PMРусский | 43 Bosch Power Tools 1 609 92A 1LT | (15.1.16) Описание продукта и услуг Применение по назначению Плиткорез предназначен для резания керамической плитки. Изображенные составные части Нумерация изображенных деталей выполнена по рисун- кам на страницах с изображением. 1 Рычаг для надреза и разлома 2 Лапка для разлома 3 Режущее колесико 4 Направляющая рейка 5 Линейка/упор 6 Опорная поверхность 7 Ручка для переноса 8 Опорная плита 9 Транспортный предохранитель 10 Рычаг фиксации 11 Расширение опоры (PTC 640) 12 Упор для серийной резки (PTC 640) Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принад- лежностей Вы найдете в нашей программе принадлежностей. Технические данные Советы по применению Плиткорез PTC 470 PTC 640

Макс. высота распиливания мм 12 12 Макс. длина резания при продольном резании мм 470 640 Угол распила по горизонтали ° 0–45 0–45 Вес согласно EPTA- Procedure 01:2014 кг 7,4 9,1 Проблема Причина Устранение см. рис. Плитка разламывается не аккуратно Сила прижима при осуществлении надреза слишком велика (напр., при «мягкой» плитке, как напр., настенная или глазурованная плитка) При осуществлении надреза не так сильно нажимайте на рычаг для надреза и разлома 1 Обломки под опорой 6 Удалите обломки Плитка разламывается

Сила прижима при осуществлении надреза слишком велика (напр., при «мягкой» плитке, как напр., настенная или глазурованная плитка) При осуществлении надреза не так сильно нажимайте на рычаг для надреза и разлома 1 Плитка разламывается не вдоль линии распила Сила прижима при осуществлении надреза слишком мала (напр., при «твердой» плитке, как напр., керамогранит, напольная плитка или моростойкая плитка) При осуществлении надреза сильнее нажимайте на рычаг для надреза и разлома 1 Направляющая планка 4 не зафиксирована Для фиксации прижмите рычаг фиксации 10 вниз 8 Затупилось режущее колесико 3 Поменяйте режущее колесико 3E Плитка разламывается неправильно при параллельном

Лапка для разлома 2 приставлена не по краю плитки Приставьте лапку для разлома 2 по самому краю плитки 11a Плитка неправильно разламывается при диагональном разрезе Лапка для разлома 2 приставлена к краю

Приставьте лапку для разлома 2 на расстоянии от линейки/упора 5 11b Плитка лежит на стабильно на опоре 6 Плитка шире через площадь опоры 6 PTC 640: Разложите расширение опоры 11 C Режущее колесико 3 заедает/дергается при осуществлении

Сила прижима при осуществлении надреза на плитке слишком большая При осуществлении надреза не так сильно нажимайте на рычаг для надреза и разлома 1 OBJ_BUCH-2139-002.book Page 43 Friday, January 15, 2016 4:17 PM44 | Русский 1 609 92A 1LT | (15.1.16) Bosch Power Tools Техобслуживание и сервис При всех дополнительных вопросах и заказе запчастей, пожалуйста, обязательно указывайте 10-значный товар- ный номер, указанный на заводской табличке плиткореза. Сервис и консультирование на предмет ис- пользования продукции Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запча- стям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изгото- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро-

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г.Химки, Московская обл.

Тел.: 8 800 100 8007 (звонок по России бесплатный) E-Mail: info.powertools@ru.bosch.com Полную и актуальную информацию о расположении сер- висных центров и приёмных пунктов Вы можете получить: – на официальном сайте www.bosch-pt.ru – либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск

ТОО «Роберт Бош» Сервисный центр по обслуживанию электроинструмента

пр. Райымбека 169/1 уг. ул. Коммунальная Тел.: +7 (727) 232 37 07 Факс: +7 (727) 233 07 87 E-Mail: info.powertools.ka@bosch.com Официальный сайт: www.bosch.kz; www.bosch-pt.kz

Плиткорез, принадлежности и упаковку следует утилизи- ровать безопасным для окружающей среды образом. Возможны изменения. OBJ_BUCH-2139-002.book Page 44 Friday, January 15, 2016 4:17 PMУкраїнська | 45 Bosch Power Tools 1 609 92A 1LT | (15.1.16)
