Tipo di prodotto	Tagliapiastrelle
Marca	Bosch
Modello	PTC 640
Numero articolo	3 603 M04 ...
Lunghezza di taglio max. (taglio longitudinale)	640 mm
Altezza di taglio max.	12 mm
Angolo di taglio orizzontale	0 – 45°
Peso (secondo procedura EPTA 01:2014)	9,1 kg
Uso conforme	Taglio di piastrelle in ceramica
Materiali non adatti	Marmo, granito, piastrelle ruvide, pietra naturale
Componenti principali	Leva di incisione e rottura, punzone di rottura, ruota di taglio, guida scorrevole, righello/arresto, dispositivo di protezione per il trasporto, leva di bloccaggio, estensione della base, arresto per taglio in serie
Sicurezza	Indossare guanti protettivi; non mettere le dita tra le parti mobili; utilizzare le maniglie per il trasporto
Manutenzione	Rimuovere i detriti sotto la superficie di appoggio a molla 6; sostituire la ruota di taglio 3 se smussata
Ricambi disponibili	Ruota di taglio, ecc. Ordina su www.bosch-pt.com
Servizio post-vendita Francia	0811360122 (costo di una chiamata locale), [e-mail]
Servizio post-vendita Belgio/Lussemburgo	[phone], [e-mail]
Servizio post-vendita Svizzera	[phone], [e-mail]
Smaltimento	Apparecchio, accessori e imballaggi devono seguire percorsi di riciclaggio appropriati

Domande frequenti - PTC 640 BOSCH

Come tagliare correttamente una piastrella in ceramica?

Posizionare la piastrella sulla superficie di appoggio a molla (6). Abbassare la leva di incisione e rottura (1) esercitando una pressione moderata per tracciare una linea. Quindi, premere sul punzone di rottura (2) per rompere la piastrella lungo la linea tracciata. Assicurarsi che la ruota di taglio (3) sia in buone condizioni.

Perché la mia piastrella si rompe male?

Diverse cause possibili: la forza di pressione sulla leva (1) è troppo elevata (per piastrelle morbide) o troppo debole (per piastrelle dure). Verificare anche che la guida scorrevole (4) sia bloccata, che la ruota di taglio (3) non sia smussata o che il punzone di rottura (2) sia ben posizionato all'estremità della piastrella.

Come regolare la forza di pressione sulla leva?

Per piastrelle da parete o smaltate (malleabili), esercitare una leggera pressione. Per piastrelle da pavimento o resistenti al gel (dure), esercitare una pressione più forte. Adattare la forza per ottenere un'incisione netta senza rompere la piastrella prematuramente.

Cosa fare se la ruota di taglio è smussata?

Sostituire la ruota di taglio (3). Per ordinare un ricambio, consultare il sito www.bosch-pt.com e munirsi del numero articolo a dieci cifre indicato sulla targhetta.

Come trasportare la tagliapiastrelle in sicurezza?

Utilizzare solo le maniglie. Serrare saldamente tutte le parti staccabili (arresti, righelli), premere sulla leva di bloccaggio (10) per bloccare la guida scorrevole verso il basso e fissare la sicurezza di trasporto (dispositivo di protezione per il trasporto (9)). Vedere le illustrazioni 15 e 16 del manuale.

Quali materiali si possono tagliare con questo modello?

Questo modello è progettato per il taglio di piastrelle in ceramica. Non è adatto per marmo, granito, piastrelle ruvide o pietre naturali.

Come realizzare un taglio diagonale?

Per un taglio diagonale, posizionare il punzone di rottura (2) prima del righello/arresto (5). Per un taglio parallelo, posizionare il punzone di rottura all'estremità della piastrella. Regolare l'angolo di taglio orizzontale da 0 a 45° se necessario.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito www.bosch-pt.com (Francia: www.bosch-pt.fr). È inoltre possibile ordinare telefonicamente ai numeri del servizio post-vendita: Francia 0811360122, Belgio [phone], Svizzera [phone].

Come contattare il servizio post-vendita Bosch?

Per la Francia: telefono 0811360122 (costo locale), e-mail [e-mail]. Per il Belgio/Lussemburgo: [phone], e-mail [e-mail]. Per la Svizzera: [phone], e-mail [e-mail].

Come pulire e manutenere l'apparecchio?

Dopo l'uso, rimuovere i detriti sotto la superficie di appoggio a molla (6). Controllare regolarmente lo stato della ruota di taglio (3) e sostituirla se necessario. Conservare l'apparecchio in un luogo asciutto. Per qualsiasi riparazione, contattare il servizio post-vendita.

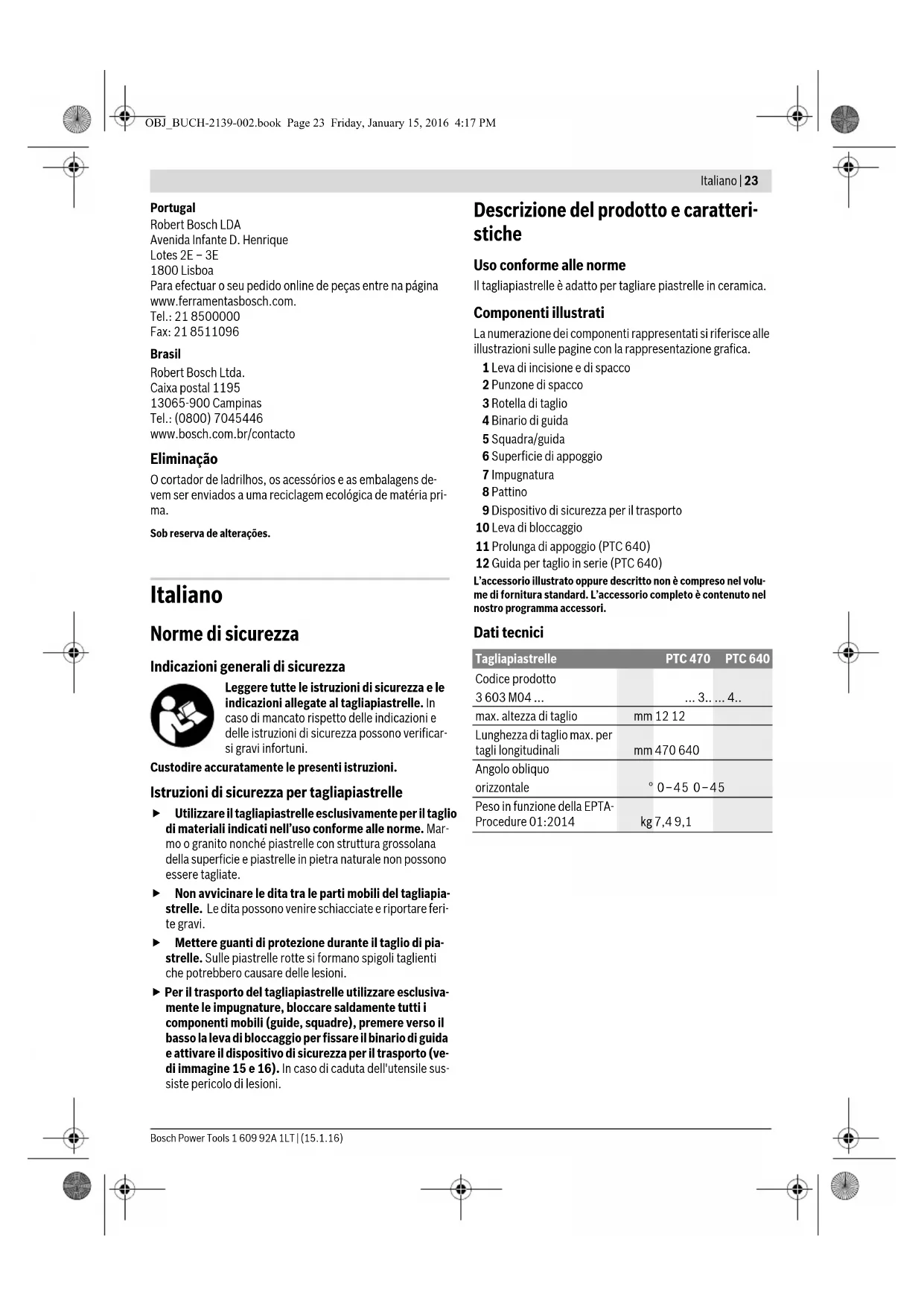

MANUALE UTENTE PTC 640 BOSCH

Indicazioni generali di sicurezza

Leggere tutte le istruzioni di sicurezza e le indicazioni allegate al tagliapiastrelle. In caso di mancato rispetto delleindicazioni e delle istruzioni di sicurezza possono verificar-si gravi infortuni.

Custodire accuramente le presentiistruzioni.

Istruzioni di sicurezza per tagliapiastrelle

Utilizzare il tagliapiastrella esclusivamente per il taglio di materiali indicati nell'uso conforme alle norme. Marmo o granito nonché piastrella con struttura grossolana della superficie e piastrella in pietra naturale non possono essere tagliate.
Non avvincinare le ditra le parti mobili del tagliapi-strelle. Le ditasponso venire schiacciate eriportare ferite gravi.
- Mettere guanti di protezione durante il taglio di piastrella. Sulle piastrelle rotte si formano spigoli taglienti che potrebbero causare delle lesions.
Per il trasporto del tagliapiastrelle utilizzare escludamente le impugnature, bloccare saldamente tutti i componenti mobili (guide, squadre), premere verso il basso la leva di bloccaggio per fissare il binario di guida e attivare il dispositivo di sicurezza per il trasporto (vedi imagine 15 e 16). In caso di caduta dell'utensile sus-siste pericolodi lesions.

Descrizione del prodotto e caratteri-stiche

Uso conforme alle norme

Il tagliapiastrelle è adatto per tagliare piastrelle in ceramicà.

Componenti illustrati

La numeroazione dei componenti rappresentati si riferisce alle illustrazioni sulle pagine con la rappresentazione grafica.

1 Leva di incisione e di spacco

2 Punzone di spacco

3 Rotella di taglio

4 Binario di guida

5 Squadra/guida

6 Superficie di appoggio

7 Impugnatura

8 Pattino

9 Dispositivo di sicurezza per il trasporto

10 Leva di bloccaggio

11 Prolunga di appoggio (PTC 640)
12 Guida per taglio in series (PTC 640)

L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standard. L'accessorio completo è contento nel nostro programmà accessori.

Dati tecnici

Tagliapiastrelle	PTC 470	PTC 640
Codice prodotto3 603 M04 ...	... 3.... 4..
max. altezza di taglio	mm 12 12
Lunghezza di taglio max. pertagli longitudinali	mm 470 640
Angolo obliquoorizzontale	° 0-45 0-45
Peso in funzione della EPTA-Procedure 01:2014	kg 7,4 9,1

24|Nederland|

Consigli per l'impiego

Problema Causa Rimedi			vedi grafico
La piastrella non si rompe in modo netto	Pressione eccessiva durante l'incisione della piastrella (ad es. in caso di piastrella «meno du-re» come quale da parete o quale smaltate)	Durante l'incisione esercitare una pressione inferiore sulla leva di incisione e di spacco 1
	Presenza di residui di rottura sotto la superficie di appoggio 6 molleggiata	Rimuovere i residui di rottura
La piastrella si spaccà più in fase di incisione	Pressione eccessiva durante l'incisione della piastrella (ad es. in caso di piastrella «meno du-re» come quale da parete o quale smaltate)	Durante l'incisione esercitare una pressione inferiore sulla leva di incisione e di spacco 1
La piastrella non si rompe lungo la linea di taglio	Pressione insufficiente durante l'incisione della piastrella (ad es. in caso di piastrella «dure» come quale in grès porcellanato, quale da pavimento o quale resistenti al gelo)	Durante l'incisione esercitare una pressione maggiore sulla leva di incisione e di spacco 1
	Binario di guida 4 non bloccato	Premere verso il basso la leva di bloccaggio 10 per fissarlo 8
	Rotella di taglio 3 non affilata	Sostituire la rotella di taglio 3	E
La piastrella non si spaccà correttamente durante il taglio parallelo	Punzone di spacco 2 non posizionato all'estremità della piastrella	Punzone di spacco 2 posizionato completeness all'estremità della piastrella 11a
La piastrella non si spaccà correttamente durante il taglio diaconole	Punzone di spacco 2 posizionato all'estremità della piastrella	Posizionare il punzone di spacco 2 molto prima della squadra/della guida 5	11b
La piastrella non appoggia stabilmente sulla superficie di appoggio 6	La piastrella è più larga della superficie di appoggio 6	PTC 640: Aprire le prolonghe di appoggio 11	C
La rotella di taglio 3 si inceppa/si blocca durante l'incisione	Pressione eccessiva durante l'incisione della piastrella	Durante l'incisione esercitare una pressione inferiore sulla leva di incisione e di spacco 1

Manutenzione ed assistenza

Per anni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensableile訊comicare sempre il codice prodotto a dieci ci-fre riportato sulla targhetta di fabbricazione del tagliapiastrella.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancH sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domande relative ai nostri prodotti ed ai loro accessori.

Italia

Officina Eletttroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul除去所有文件的路径。

Tel.: [phone]

Fax: [phone]

E-Mail: Aftersales. [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente tagliapiastrella, accessori ed imballaggi dismessi.

Con ogni riserva di modifiche tecniche.
