BEDIENUNGSANLEITUNG PTC 640 BOSCH

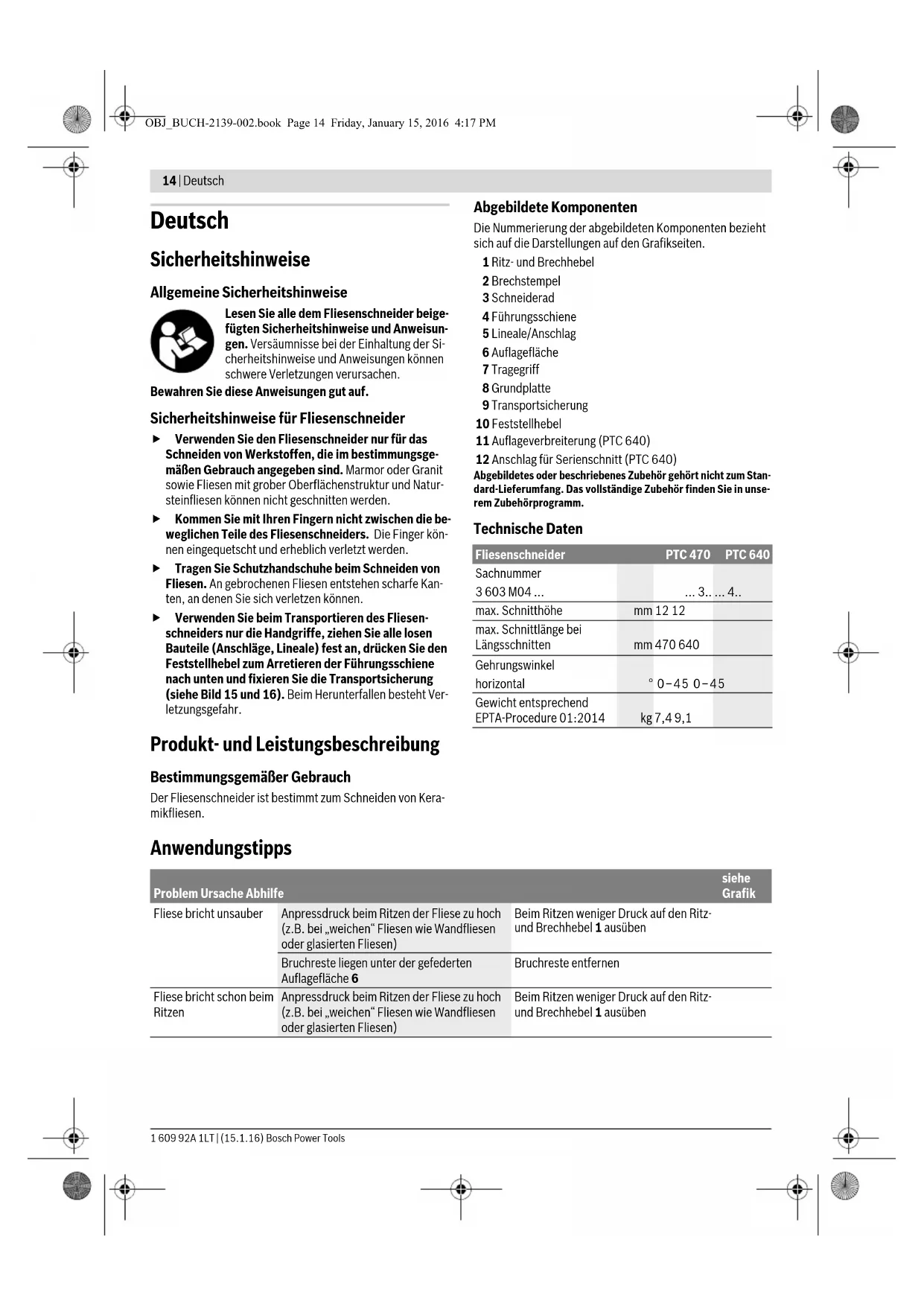

OBJ_BUCH-2139-002.book Page 13 Friday, January 15, 2016 4:17 PM14 | Deutsch 1 609 92A 1LT | (15.1.16) Bosch Power Tools Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise Lesen Sie alle dem Fliesenschneider beige- fügten Sicherheitshinweise und Anweisun- gen. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und Anweisungen können schwere Verletzungen verursachen. Bewahren Sie diese Anweisungen gut auf. Sicherheitshinweise für Fliesenschneider Verwenden Sie den Fliesenschneider nur für das Schneiden von Werkstoffen, die im bestimmungsge- mäßen Gebrauch angegeben sind. Marmor oder Granit sowie Fliesen mit grober Oberflächenstruktur und Natur- steinfliesen können nicht geschnitten werden. Kommen Sie mit Ihren Fingern nicht zwischen die be- weglichen Teile des Fliesenschneiders. Die Finger kön- nen eingequetscht und erheblich verletzt werden. Tragen Sie Schutzhandschuhe beim Schneiden von Fliesen. An gebrochenen Fliesen entstehen scharfe Kan- ten, an denen Sie sich verletzen können. Verwenden Sie beim Transportieren des Fliesen- schneiders nur die Handgriffe, ziehen Sie alle losen Bauteile (Anschläge, Lineale) fest an, drücken Sie den Feststellhebel zum Arretieren der Führungsschiene nach unten und fixieren Sie die Transportsicherung (siehe Bild 15 und 16). Beim Herunterfallen besteht Ver- letzungsgefahr. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Der Fliesenschneider ist bestimmt zum Schneiden von Kera- mikfliesen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten. 1 Ritz- und Brechhebel 2 Brechstempel 3 Schneiderad 4 Führungsschiene 5 Lineale/Anschlag 6 Auflagefläche 7 Tragegriff 8 Grundplatte 9 Transportsicherung 10 Feststellhebel 11 Auflageverbreiterung (PTC 640) 12 Anschlag für Serienschnitt (PTC 640) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan-dard-Lieferumfang. Das vollständige Zubehör finden Sie in unse-rem Zubehörprogramm. Technische Daten Anwendungstipps Fliesenschneider PTC 470 PTC 640 Sachnummer 3 603 M04 ...

max. Schnitthöhe mm 12 12 max. Schnittlänge bei Längsschnitten mm 470 640 Gehrungswinkel horizontal ° 0–45 0–45 Gewicht entsprechend EPTA-Procedure 01:2014 kg 7,4 9,1 Problem Ursache Abhilfe siehe Grafik Fliese bricht unsauber Anpressdruck beim Ritzen der Fliese zu hoch (z.B. bei „weichen“ Fliesen wie Wandfliesen oder glasierten Fliesen) Beim Ritzen weniger Druck auf den Ritz- und Brechhebel 1 ausüben Bruchreste liegen unter der gefederten Auflagefläche 6 Bruchreste entfernen Fliese bricht schon beim Ritzen Anpressdruck beim Ritzen der Fliese zu hoch (z.B. bei „weichen“ Fliesen wie Wandfliesen oder glasierten Fliesen) Beim Ritzen weniger Druck auf den Ritz- und Brechhebel 1 ausüben OBJ_BUCH-2139-002.book Page 14 Friday, January 15, 2016 4:17 PMEnglish | 15 Bosch Power Tools 1 609 92A 1LT | (15.1.16) Wartung und Service Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Fliesenschneiders an. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.1-2-do.com In der Heimwerker-Community 1-2-do.com können Sie Produkttester werden, Ideen sammeln oder sich mit anderen Heimwerkern austauschen. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile bestel- len oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Fliesenschneider, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. English Safety Notes General Safety Rules Read all safety warnings and all instruc- tions enclosed with the tile cutter. Failure to comply with the safety warnings and instruc- tions can cause severe injury. Save these instructions. Fliese bricht nicht entlang der Schnittlinie Anpressdruck beim Ritzen der Fliese zu gering (z.B. bei „harten“ Fliesen wie Feinsteinzeug, Bodenfliesen oder frostsicheren Fliesen) Beim Ritzen mehr Druck auf den Ritz- und Brechhebel 1 ausüben Führungschiene 4 nicht arretiert Feststellhebel 10 zum Arretieren nach unten drücken 8 Schneiderad 3 stumpf Schneiderad 3 auswechseln E Fliese bricht falsch bei parallelem Schnitt Brechstempel 2 nicht am Ende der Fliese aufgesetzt Brechstempel 2 ganz am Ende der Fliese aufsetzen 11a Fliese bricht falsch bei diagonalem Schnitt Brechstempel 2 am Ende der Fliese aufgesetzt Brechstempel 2 ein Stück vor den Linealen/Anschlag 5 aufsetzen 11b Fliese liegt nicht stabil auf der Auflagefläche 6 Fliese ist breiter als die Auflagefläche 6 PTC 640: Auflageverbreiterungen 11 ausklappen C Schneiderad 3 hakt/ ruckelt beim Ritzen Anpressdruck beim Ritzen der Fliese zu hoch Beim Ritzen weniger Druck auf den Ritz- und Brechhebel 1 ausüben Problem Ursache Abhilfe siehe Grafik OBJ_BUCH-2139-002.book Page 15 Friday, January 15, 2016 4:17 PM16 | English 1 609 92A 1LT | (15.1.16) Bosch Power Tools Safety Warnings for Tile Cutters Use the tile cutter only for cutting the materials listed under Intended Use. Marble or granite as well as tiles with a rough surface structure and natural stone tiles cannot be cut. Keep your fingers clear of the movable parts of the tile cutter. Danger of fingers being crushed or contused and considerably injured. Wear protective gloves when cutting tiles. Sharp edges develop on broken tiles and can cause injuries to the oper- ator. When transporting the tile cutter, use only the handles, tighten all loose components (fences, rulers), press down the locking lever to lock the guide rail, and fix the transport safety-lock (see figures 15 and 16). There is a risk of injury if it falls down. Product Description and Specifica- tions Intended Use The tile cutter is intended for cutting ceramic tiles. Product Features The numbering of the product features refers to the illustra- tions on the graphics pages. 1 Scoring and breaking lever 2 Breaking stamp 3 Cutting wheel 4 Guide rail 5 Rulers/Fence 6 Supporting surface 7 Carrying handle 8 Base plate 9 Transport safety-lock 10 Locking lever 11 Support extension (PTC 640) 12 Stop for serial cut (PTC 640) Accessories shown or described are not part of the standard deliv- ery scope of the product. A complete overview of accessories can be found in our accessories program. Technical Data Practical Advice Tile cutter PTC 470 PTC 640 Article number 3 603 M04 ...
