MANUAL DE UTILIZARE ALAN 100 PLUS B MIDLAND

Folosirea difuzorului auxiliar . pag. 5

Specificatii tehnice pag.6

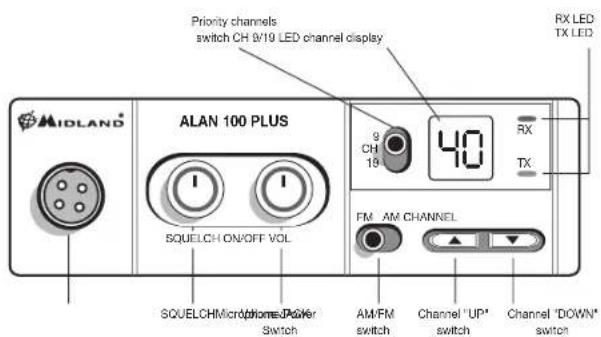

Descriere:

Phase Locked Loop circuitry" confera un control precis al freventei si ofera stabilitate peste toate cele 40 canale;
canalele: acestea au o acuratete deosebita, cu doua butoane distincte de modificare in sus si in jos.
Filtrele de ceramicá ajutá la eliminarea interferenteIor dentre canale.

Ledul verde de canal arata in mod clar ce canal este selectat
Ledul rosu (TX) si Ledul verde (RX) arata modul de operare: TX=transmisia; RX=
receptia.
Squelch este butonul care permite eliminarea zgomotelor de fond prin rotirea butonului.
Este extrem de sensitiva.
Are o transmisie superioara printr-un microfon performant.
Canalele de urgenta 9 Sau 19 sunt foarte uesor de apelat.

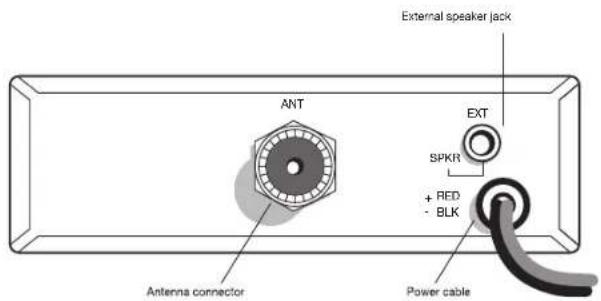

Are jack pentru boxă externă
Lucreazla 12-13.8VDC

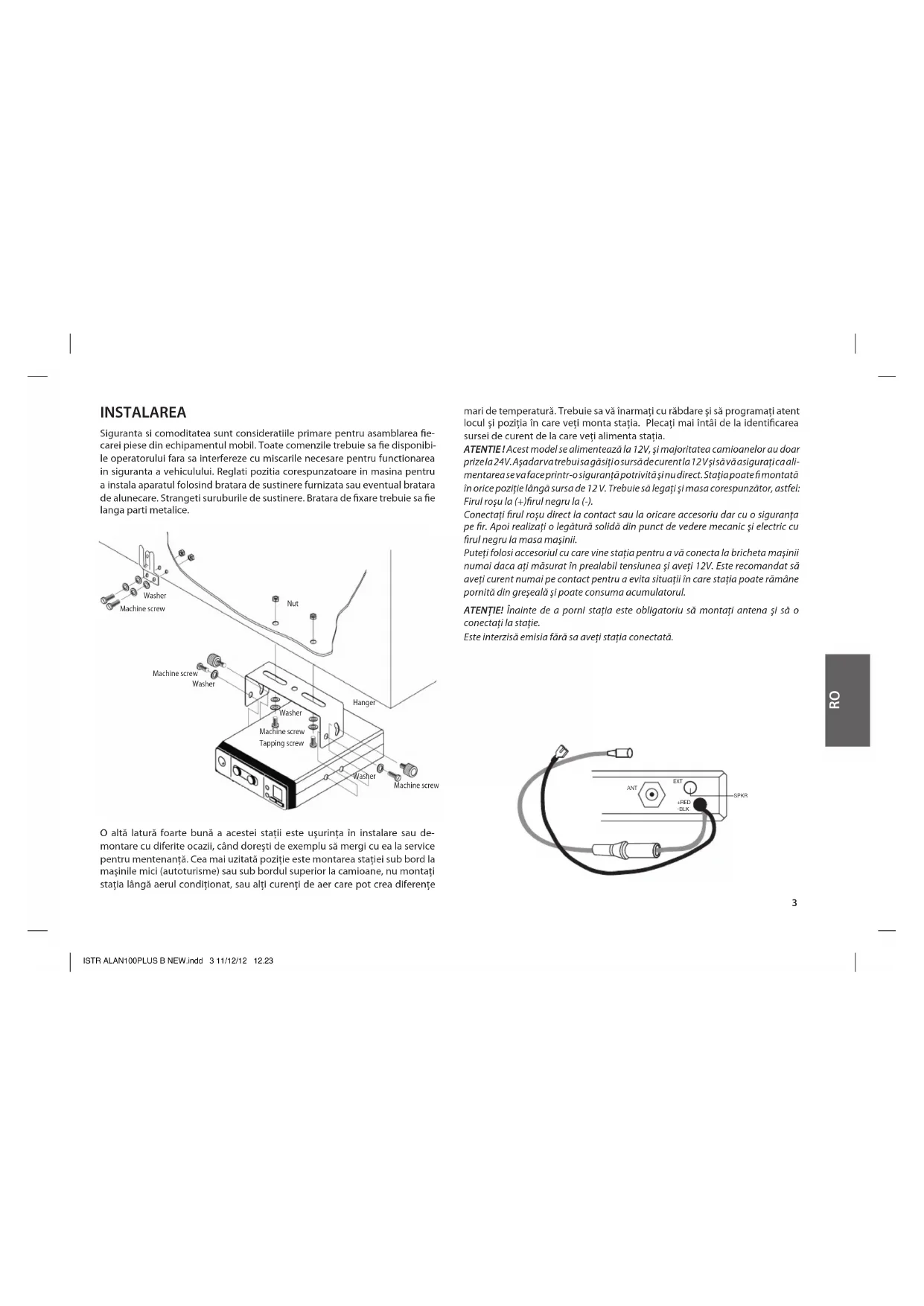

INSTALAREA

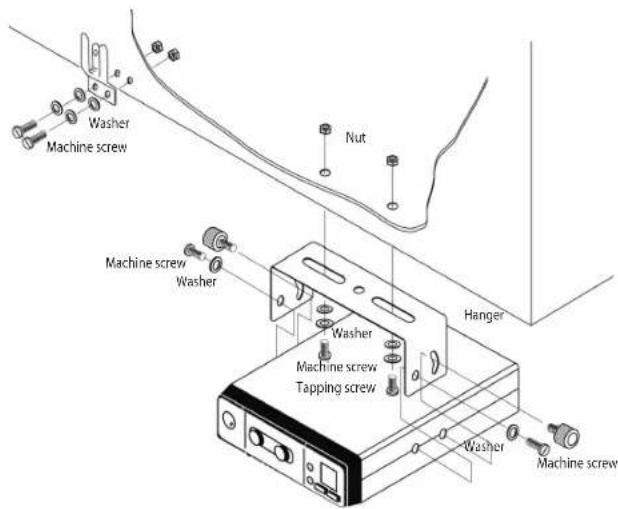

Siguranta si comoditatea sunt consideratile primare pentru asamblarea fiecarei plese din echipamentul mobil. Toate comenzile trebuie sa fie disponibile operatorului fara sa interfereze cu miscarile necesare pentru functionarea in siguranta a vehiculului. Reglati positia corespunzatoare in masina pentru a instalata aparatul folosind bratara de sustinere furnizata saevualbrataradelaluncare.Strangeti suruburile de sustinere.Bratarade fixare trebuie sa fie langa parti metalice.

O alta latura foarte buna a acstei statii este usurinta in instalare sau demontare cu diferite ocazii, candoresti de exemplu sa vergri cu ea la service pentru mentenan. Cea mai uzitata positie este montarea statii sub bord la masinile mici (autoturisme) sau sub bordul superior la camioane, nu montati statia longa aerul condionat, sau alti curenti de aer care pot crea differente

mar de temperatura. Trebuie sa va inarmatu cu rabdare si sa programatu atent locul si poziţia in care veti monta staţia. Plecuţi mai intăi de la identificarea sursei de curent de la care veti alimentata staţia.

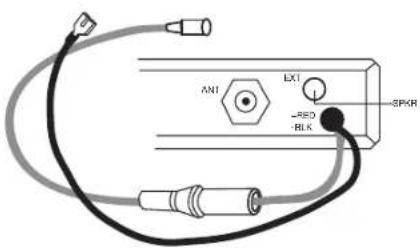

ATENTIE! Acest model se alimenteaza la 12V, si majoritatea camioanolor au doar prizela 24V. Asadarvatrebulagasitiosurasdecurentla 12Vsisavaisaguraticaalimentarea seva faceprinaro-sigurantapotrivita sinu direct. Statiapoate fimontata in orice poziye langa sursa de 12 V. Trebuie sa legati si masacorespunzator, astfel: Firul rosu la (+) firul negru la (-) .

Conectati firul roug direct la contact sau la oriCare accesorlu dar cu o siguranta pe fir. Apoi realizati o legatura solida din punct de vedere mecanic si electricu frirul negru la masa masinil.

Putej fo losi accesoriu cu care vine statia pentru a va conecta la bricheta masinii numai da c at masurat in prealabil tensiunea si avej 12V. Este recomandat sa avej curent numei p contact pentru a evita situaui in care statia poate ramane pornita din greseala si poate consuma accumulatorul.

ATENTIE Inainte de a porni statia este obligatoriu sa montati antenna si sa o conectati la statie.

Este interzisa emisia fara sa avei statia conectata.

INLOCUIREA SIGURANTEI:

Dacā trebuie sā inlocuṭi siguranta, inlocuṭi cu una de 2A. Trebuie tinutā siguranta in manā se apasa sī apoi se roteste uṣor spre stānga pentru desfacere.

ANTENA CA SISTEM

Un system cu antenna mobilä trebuie privit in ansamlul sau nu doar ca o antenna. Linia de transmisie este cea mai importanta in sintemul format de antenna si accesorii. Astfel trebuie sa folositi corel ine linile de transmisie si montati antenna intro-zona sigura care va ofera rezultate maxime. Folositi cablu coaxial cu o impedanla de 50 Ohms. Va sugeram modelul RG 58/U pentru lungimi sub 2.5 m pau RG 8/U pentru lungimi mai mari. In general vorbind trebuie sa tinezi caburille la lungimina minimă care va perite montarea statiei pentru o instalare in parametri maxiimi. Avand in vedere cele discutate ceea ce este importante pentru receptie este valabil si pentru transmisie.

ANTENA MOBILÄ

Cateva reguli vovarjuta sa montaio antena mobilain condiitii bune:

Montaţi staţia cat mai pe centrul caroseriei posibil.
In timpul fonctionarii antenna trebuie sã râmână in positie verticala chiara daca aceasta este montata pe un vehicul aflat in mers.

Montata antenna cat mai departe de locurile cu zgomot ale masinii (motor, etc.) si tineti linia transmisiei cat mai departe de aceste zgomote.
O antenna montata pe o barca trebuie sa aiba o masa foarte buna ea fi ind aproape integral din fibra de sticl. Trebuie cautata o pozitie care sa-i permita montarea masei care este foarte importanta pentru antenna si pentru statie in acelaasi timp. Poziia aleasa trebuie sa aiba o arie de 1 m2 sau mal mult. Asigurativa c a statia are eea o masa foarte buna.
Sunt foarte multe tipuri de antene CB: dentre toate cele mai bune sunt cele cu polarizare verticala, sunt preferate pentru o mai bună mobilitate.

Vorbind in principiu, antenna cu cat este mai lunga cu atat este mai buna.

Existà mai multe poziitii in care se poate monta o antenna.

Vasugeram cateva:

Montare pe acoperis - in acest caz antenna radiaz egalaintoate directjile. Pe acoperis se monteazantene cu orizentata mai mare, asupra lor actionand o fortame in timpul mersului autovehiculului.

Antena pentru statie de bază:

in general antenele sunt folosite pe statii mobile. Totusi dacse foloseste pentru o statie fixa trebuie aleasa o antenna mai puternica cu caractoriesti speciale pentru a ayea un randament mai mare.

Stati atrebuie alimentata la un transformator 220V la 13 V.

INSTALAREA ANTENEI

1. Asezati antenna cat mai sus posibil.
2. Cu cat antenna este mai sus, cu atat performanta va fi mai buna.
3. Daca este posibil montati antenna in centrul suprafetei pe care o alegeti.
4. Tineti cablul antenei departe de sursele de zgomot, cum ar fi butonul de aprindere, etc.
5. Asigurat-va ca aveti o conexiune solida pe pamant metal-langa -metal.
6. Impedicati deteriorarea cablului in timpul instalarii antenei.

ATENTIE: Pentru a evita deteriorarea, nu operati niciodata radio CB fara

sa conectati o antenna corespunzatoare. Se recomanda un control periodic al cablului si al S.W.R.

ATENTIE: Antenna trebuie acordata cu statia cu ajutorul unul reflectometru pe positie dupa montare.

CUM SE UTILIZEAZA STATIA

Nu transmiteti fara o antenna potrivita sau 50 Ohm conectati la conectorul antenei.

Pentru receptie:

1. Verificati daca unitatea este conectata corespunzator la o sursa
2. de 12-13.8 V peste siguranta si firul rosu.
3. Fiti siguri ca antenna esteatasata.
4. Conectati mufa microfonului in mufa jack.
5. Selectati modul AM sau FM.
6. Setati butonul pentru urgenta la pozitia de mistriloc.
7. Setati butonul Squelch in pozitia maxima in sensul invers acelor de ceas.
8. Porniti unitataa prin rotirea butonului Volum in sensul acelor de ceas.
9. Setati selectorul de canal la canalul dorit.
10. Ajustati VOLUMUL pentru un nivel de asculture potrivit.
11. Ajustati Squelch pentru a taia zgomotele de fundal cand nici un semnal nu este primit. Pentru a face aceasta, setati Selectorul de canal pe un canal unde nici un semnal nu este present pau asteptati pana cand semnalele cedeaza pe canalul dvs. Apoi, rotiti butonul Squelch in directia aceler de ceas pana la punctul unde zgomotul de fundal se opreste. Acum, cand un semnaleste present, il veti auzi, darn u va fi deranjat de zgomotul pe canalul dintre semnale. Cand este setat corespunzator, Squelch pastreaza receptia "moarta" pana cand un semnal apare pe acel canal. Oricum, nu setati Squelch prea sus, pau semnalele slabe nu vor fi capabile sa descicha circuitul Squelch. Pentru a primi semnale foarte slabe, este mai bine sa lasati Squelch setat la o positie minima prin rotirea butonului la maxim in sensul invers acelor de ceas. Circuitul Squelch din statia dvs este un design avansat. Foloseste un amp operational pentru a realiza o actiene interziata. Rezultatul este atunci cand setati Squelch pentru un semanl de nivel precis, dacar acel semnal mareste tau scade in putere, circuitul Squelch va urma aceasta schimbare. Cu un circuit

Squelch conventional, de obiciel un seminal care ici schimba puterea este "taiat" de circuitul Squelch si pierdeti o parte din mesaj.

Pentru a transmite:

1. Selectati canalul dorit.
2. Apasati butonul apasa-pentru a vorbi inspre microfon si tineti-l la o distanta de 5-7 cm fata de gura si vorbitu cu o voce normala.
3. Pentru a primi, eliberati butonul apasa-pentru a vorbi.
   Fitti siguri ca mufa microfonului este conectata in jack.

NOTA: tipand in microfon nu va creste puterea sau semnalul dvs. Un circuit intern va seta automat semnalul microfonulul pentru o modulatie maxima, asa ca vorbind sare nu va avea nici un avantaj.

Folosirea difuzorului auxiliar

Un difuzor de 4 Ohm, cu o putere de 3-10 W, ar trebui folosit pentru acesta functie. Introducenti mufa difuzorului in jack-ul EXT SPKR in panoul statiej. Cand difuzorul extern este introduus, difuzorul intern este deconnectat. Puteti monitoriza acum toate semnalele primate prin difuzor.

SPECIFICATI TEHNICE

Receptle

Acoperire freventa	26.965 la 27.405vMHz
Sensibilitate	1.0 μV mai buna de 20 dB Sinad
Respingere canale adicente	60 dB at 10 kHz; 70 dB for 20
Frecventa intermediarà	1st IF=10.7 MHz; 2nd IF=455
Putere audio	4.5 W maxim
Timp de raspuns	(-6dB) 450-2500 Hz
Modulatie	45 dB sau mai bine
Squelch	ajustabil de la 1.2 μV la 1mV

Transmisie

Acoperire freventa	26.965 la 27.405vMHz
Timp de lucru	5/5/90
Putere de lesire	4 W maxim
Tipul de modulatie	AM/FM
Deviatie maxima	2.5 KHz FM; 80% AM
Radiatie	62 dB sau mai bine
Toleranța	mai bună de 0.002%
Impedanță antenă	50 Ohm
Tensiune	13.8V
Scurgerea curenta	FM: 1.3A; AM: 1,8A
Dimensiuni	124x38x190 mm
Greunate	1.2 kg

Specificatile se pot schimba fara preaviz.

Un dispositiv accesibil deconectat poate fi incorporeat in firele de instalare. Dispositivul deconectat poate deconecta simulan amandoi poli.
