| Tip produs | Hotă aspirantă/filtrantă |
| Model | Tivoli |
| Marcă | TURBOAIR |
| Utilizare | Domestic, gătit |
| Versiuni disponibile | Aspirantă (evacuare exterioară) și filtrantă (reciclare interioară) |
| Distanța minimă de siguranță | ≥60 cm (aragaz electric) / ≥70 cm (aragaz pe gaz sau mixt) |
| Alimentare electrică | 230-240 V, 50 Hz (estimare standard) |
| Putere de iluminare | Bec incandescent max 40W E14 sau halogen max 20W G4 |
| Tip filtru de grăsime | Hârtie (de unică folosință) sau metalic (lavabil) |
| Întreținere filtru de grăsime | Curățare lunară (metalic) sau înlocuire lunară (hârtie) |
| Filtru cu cărbune activ | Pentru versiunea de reciclare, înlocuire la maximum 4 luni |
| Curățare exterioară | Cârpă umedă cu detergent neutru, fără alcool sau abrazivi |
| Comenzi | Viteze de aspirare și iluminare |
| Instalare | Pe perete sau sub dulap |
| Diametru ieșire aer | Superioară (B1) și opțională spate (B2) |
| Materiale | Nespecificat, probabil oțel inoxidabil |
| Siguranță | Deconectați înainte de întreținere, nu utilizați fără grilă, evitați flambarea alimentelor |
| Simboluri | Reciclare DEEE (WEEE) |
| Accesorii opționale | Dop obturator (D), flanșă (C), șablon de găurire (H) |
| Serviciu post-vânzare | Asistență tehnică autorizată pentru înlocuire cablu |
Întrebări frecvente - Tivoli TURBOAIR
Întrebările utilizatorilor despre Tivoli TURBOAIR
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Hotă de bucătărie în format PDF gratuit! Găsiți manualul dvs. Tivoli - TURBOAIR și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. Tivoli mărcii TURBOAIR.

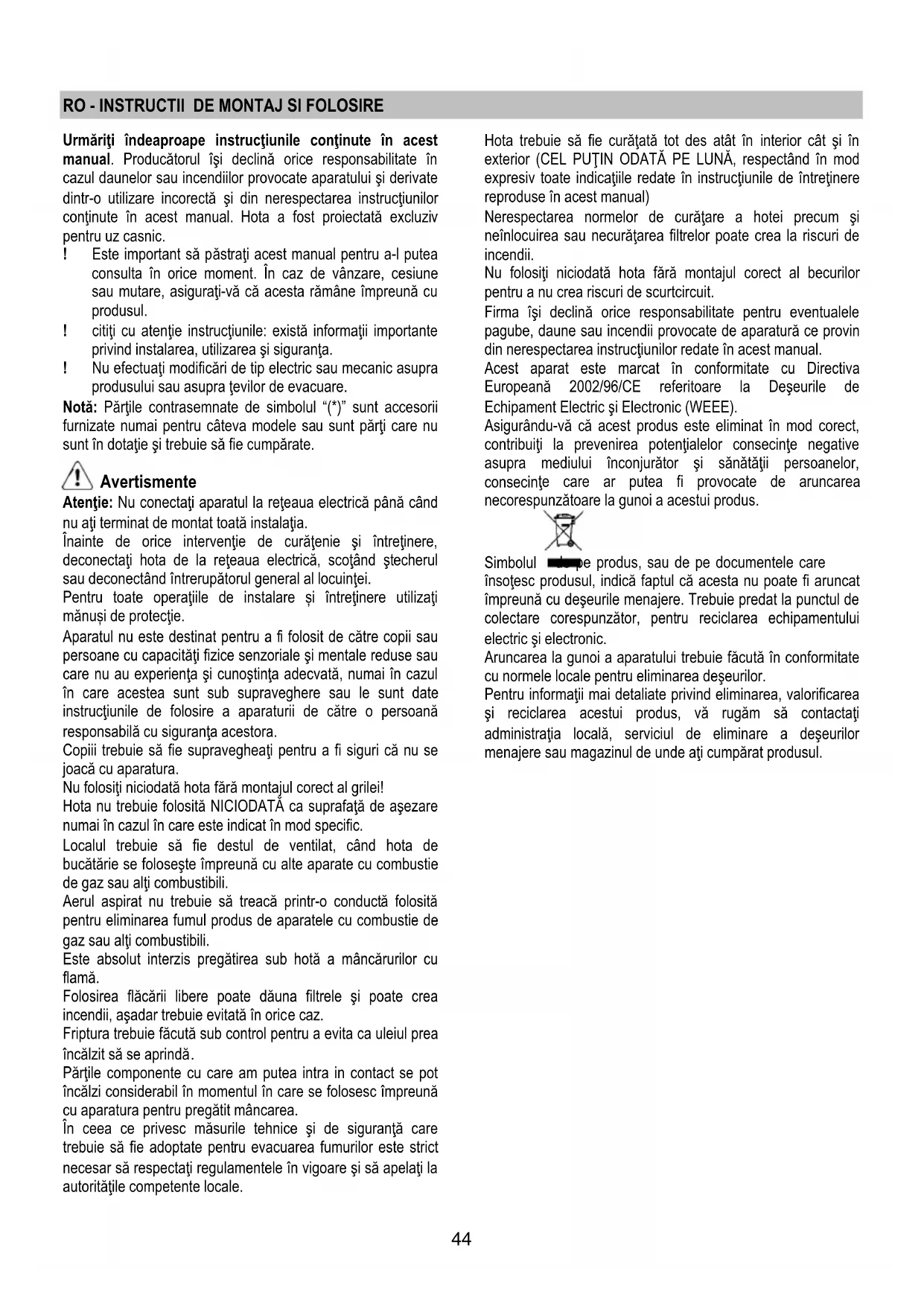

MANUAL DE UTILIZARE Tivoli TURBOAIR
Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată excluziv pentru uz casnic.
! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
! citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotație și trebuie să fie cumpărate.
Avertismente
Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.
Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scotând ștecherul sau deconectând întrerupătorul general al locuinței.
Pentru toate operațiile de instalare și întreținere utilizați mănuși de protectie.
Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice senzoriale și mentale reduse sau care nu au experiența și cunoștința adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparaturii de către o persoană responsabilă cu siguranța acestora.
Copiii trebuie să fie supravegheati pentru a fi siguri că nu se joacă cu aparatura.
Nu folositi niciodată hota fără montajul corect al grilei!
Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare numai în cazul în care este indicat în mod specific.
Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alti combustibili.
Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumul produs de aparatele cu combustie de gaz sau alti combustibili.
Este absolut interzis pregătirea sub hotă a mâncărurilor cu flamă.
Folosirea flăcării libere poate dăuna filtrele și poate crea incendii, așadar trebuie evitată în orice caz.
Friptura trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă.
Părțile componente cu care am putea intra in contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru pregătit mâncarea.
În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumurilor este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.
Hota trebuie să fie curățată tot des atât în interior cât și în exterior (CEL PUȚIN ODATĂ PE LUNĂ, respectând în mod expresiv toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual)
Nerespectarea normelor de curățare a hotei precum și neînlocuirea sau necurățarea filtrelor poate crea la riscuri de incendii.
Nu folosiți niciodată hota fără montajul corect al becurilor pentru a nu crea riscuri de scurtcircuit.
Firma își declină orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparatură ce provin din nerespectarea instrucțiunilor redate în acest manual.
Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.
Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.
Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.
Utilizarea
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu riciclu intern.
Varianta aspirantă
Capa este dotata cu o iesire de aer superiora B1 si optional si de o iesire posterioara B2*, in vederea evacuarii fumului catre exterior.
Alegeti iesirea cea mai convenabila si aplicati mansonul C din dotare, inchideti complet gaura nefolosita cu dopul D* din dotare daca este prevazut.
Notă: la unele modele orificiul superior B1 este furnizat închis: Apăsați cu decizie pentru a scoate partea prefracturată care închide orificiul de evacuare și scoateți-o.
Atenție! partea pre-fracturată nu mai poate fi remontată la locul ei, executați această operațiune numai dacă sunteți siguri că acest tip de instalatie trebuie executat.
Atentie! La unele modele gaura de iesire superiora nu este imediat accesibila, chiar daca se scoate dopul (daca e deja montat), in acest caz scoateti bucata de plastic E1 si E2 care obstrueaza gaura dand-o jos, ajutandu-va de o penseta si de un ustensil de taiat hartia. Asigurati-va ca selectorul aspiratie/filtrare (din interiorul capei) G este in pozitia aspirare (A).
Obtočna različica
In cazul in care nu este posibila evacuarea catre exterior a fumului si vaporilor rezultati in urma gatirii se poate folosi capa in versiune filtrare montand un filtru de carbon, fumul si vaporii fiind reciclati prin grilajul anterior situat deasupra panoului de unde se actioneaza comenzile. Asigurati-va ca selectorul aspiratie/filtrare (din interiorul capei) G este in pozitia filtrare (F).
Modelele care nu sunt prevăzute cu motor de aspirare, funcționează numai în versiune aspirantă și trebuie conectate la o unitate periferică de aspirare (care nu este în dotare).
Instructiunile pentru sistemul de racordare sunt furnizate cu unitatea periferică de aspirare.
Instalarea
Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 60cm în cazul mașinilor de gătit electrice, și de 70cm în cazul mașinilor de gătit cu gaz sau mixte.
Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.
Conexarea Electrică
Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.
Atenție! înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.
Atenție! înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat în așa fel încât să poată preveni orice risc.
Montarea
Capa poate fi instalata pe perete sau pe o suprafata suspendata; daca se afla in dotare folositi mulajul H pentru a putea face gaurile la distanta exacta, daca nu, sprijiniti capa de perete sau pe supratata suspendata si desenati cu creionul gaurile ce trebuiesc executate.
Fixarea la perete – Introduceti diblurile de perete J in gaurile executate si doua suruburi K in gaurile superiore, scoateti grilajul si agatati capa de cele doua suruburi, in sfarsit, din interior introduceti cel de al treilea surub L si strangeti toate suruburile.
Fixarea pe suprafata suspendata – Fixati capa cu 4 suruburi M din interiorul suprafetei suspendate.
Functionarea
Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspiratie și se declanșează aprinderea becurilor pentru iluminarea blatului de aragaz.
Se recomandă o viteza crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și de a o lăsa în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).
Deschideti mereu captatorul de vapori N*.
Dacă modelul dvs. este prevăzut de supapă cu acțiune electrică sau mecanică, tastele și/sau butoanele, și/sau manetele care sunt la dispoziție, se vor folosi numai pentru controlarea luminilor și pentru deschiderea sau închiderea supapei.
Întreținerea
Atenție! Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.
Curățarea
Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), fie în interior cât și în exterior. Pentru curățare folositți un material îmbibat cu detergenți lichizi neutri. Evitați folosirea produselor pe bază de abrazivi NU FOLOSIȚI ALCOOL!
Atenție: Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduce la potențiale riscuri de incendii. Vă sfătuim să respectați îndeaproape instrucțiunile prezente în acest manual.
Producătorul își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă precum și din nerespectarea instructiunilor conținute în acest manual.
Filtru anti-grăsimi
Captează particulele de grăsime care apar în timpul pregătirii alimentelor.
Dacă este amplasat în interiorul unui grătar de susținere, acesta poate fi:
un filtru de hârtie: trebuie să fie înlocuit o dată pe lună sau, dacă este colorat pe fața superioară, atunci când culoarea se vede prin orificiile grătarului.
un filtru metallic: trebuie să fie spălat o dată pe lună, cu detergenti neagresivi, cu mâna sau în mașina de spălat vase (ciclul rapid, la temperatură mică).
Dacă este spălat în mașina de spălat vase, filtrul degresant din metal se poate decolora, dar caracteristicile sale filtrante nu se modifică.
Pentru a putea ajunge la filtrul grasimi deschideti grilajul cu ajutorul carligelor P si eliberat-l din dispozitivele de fixare R1 sau R2.
Filtrul metallic autoportant nu are grilaj de sustinere, pentru a-l scoate trageti arcurile de decuplare P4 inspre inapoi si extragetii filtrul in jos.
Filtru de cărbune (numai pentru versiunea filtrantă)
Reține mirosurile neplăcute, derivate în urma procesului de coacere.
Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașina de gătit precum și de curățarea regulară a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.
NU-I spălați sau refolosiți
Poate fi de unul din urmatoarele tipuri:
Rectangular S1, S2 sau S3:
Montaj S1 sau S2: inserati latura posterioara T si prindeti in partea din fata(U)
Montaj S3: Scoateti capacul W intorcand la 90° butoanele O.
Introduceti elementul filtrant cu carbon in interiorul gaurii si fixati-l intorcand la 90° butonul O, inchideti capacul. Procedati in sens invers pentru demontare.
Circulara (V1-V2-V3-diverse modele):
Cu Incastrare tip baioneta – puneti filtrul in pozitie centrala la deschizatura grilajului ce protejeaza motorul avand grija ca semnul de referinta X1, X2 sau X3 de pe filtrul de carbon sa corespunda cu punctul de referinta Y1 sau Y2 de pe dispozitivul convergent, rotati in sens orar; in caz de demontare rotati in sens anterior, daca este prevazuta cu lamela Z nu uitati sa o ridicati usor in sus.
Înlocuirea becurilor
Deconectați hota de la rețeaua electrică.
Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.
Schimbarea becurilor 40W – Desurubati becul stricat si inlocuiti-l cu un bec oval cu incandescenta maxim 40W E14. Scoateti grilajul pentru a putea accesa zona unde se gasesc becurile.
Schimbarea becului halogen – Accesati zona unde se gasesc becurile. Extrageti protectia ajutandu-va de o mica surubelnita sau un ustensil asemanator.
Inlocuiti becul stricat. Folositi numai becuri halogene de maxim 20W (G4), avand grija sa nu le atingeti cu mana. Inchideti plafoniera.(fixare prin declic)
Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.
