Tivoli - Virtuves nosūcējs TURBOAIR - Bezmaksas lietošanas instrukcija

Produkta veids	Sūcošais/filtrējošais tvaika nosūcējs
Modelis	Tivoli
Zīmols	TURBOAIR
Pielietojums	Sadzīves, gatavošana
Pieejamās versijas	Sūcošā (ārējā izvade) un filtrējošā (iekšējā recirkulācija)
Minimālais drošības attālums	≥60 cm (elektriskā plīts) / ≥70 cm (gāzes vai jauktā plīts)
Elektrobarošana	230-240 V, 50 Hz (standarta novērtējums)
Apgaismojuma jauda	Kvēlspuldze maks. 40W E14 vai halogēna spuldze maks. 20W G4
Tauku filtra veids	Papīra (vienreizējais) vai metāla (mazgājams)
Tauku filtra apkope	Ikmēneša tīrīšana (metāls) vai ikmēneša nomaiņa (papīrs)
Aktivētās ogles filtrs	Recirkulācijas versijai, nomaiņa ne vēlāk kā ik pēc 4 mēnešiem
Ārējā tīrīšana	Mitra drāna ar neitrālu mazgāšanas līdzekli, bez spirta vai abrazīvām vielām
Vadības ierīces	Sūkšanas ātrumi un apgaismojums
Uzstādīšana	Pie sienas vai zem skapja
Gaisa izplūdes diametrs	Augšējā (B1) un papildu aizmugurējā (B2)
Materiāli	Nav norādīts, iespējams nerūsējošais tērauds
Drošība	Atvienot pirms apkopes, neizmantot bez režģa, izvairīties no ēdiena liesmošanas
Simboli	EKA (WEEE) pārstrāde
Papildu piederumi	Aizbāznis (D), atloks (C), urbšanas šablons (H)
Pēcpārdošanas serviss	Autorizēts tehniskais atbalsts kabeļa nomaiņai

Bieži uzdotie jautājumi - Tivoli TURBOAIR

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Minimālais attālums ir 60 cm elektriskajai plītij un 70 cm gāzes vai jauktajai plītij. Vienmēr ievērojiet plīts ražotāja norādījumus, ja ir noteikts lielāks attālums.

Kā uzstādīt tvaika nosūcēju sūcošajā versijā?

Izmantojiet augšējo (B1) vai aizmugurējo (B2) gaisa izvadi atbilstoši jūsu konfigurācijai. Piestipriniet atloku (C) un aizbāziet neizmantoto atveri ar aizbāzni (D). Pārliecinieties, ka sūcošanas/filtrēšanas režīma selektors (G) atrodas sūcošanas pozīcijā (A) tvaika nosūcēja iekšpusē.

Kā pārslēgties uz recirkulācijas versiju?

Ja ārējā izvade nav iespējama, uzstādiet aktivētās ogles filtru. Novietojiet selektoru (G) filtrēšanas pozīcijā (F). Dūmi tiks pārstrādāti caur priekšējo režģi virs vadības paneļa.

Cik bieži jātīra tauku filtrs?

Metāla filtrs tiek tīrīts reizi mēnesī trauku mazgājamā mašīnā (īss cikls, zema temperatūra) vai ar rokām ar mīkstu mazgāšanas līdzekli. Papīra filtrs tiek nomainīts reizi mēnesī vai tiklīdz tas ir krāsains.

Kā nomainīt aktivētās ogles filtru?

Ogres filtrs netiek tīrīts, to nomaina ne vēlāk kā ik pēc 4 mēnešiem. Atkarībā no modeļa (taisnstūra vai apaļš) ievērojiet norādījumus: taisnstūra S1/S2 modeļiem ievietojiet aizmugurējo daļu, tad aizspiediet priekšējos stiprinājumus (U); apaļajiem modeļiem pagrieziet pulksteņrādītāja virzienā montāžai un pretēji pulksteņrādītāja virzienam demontāžai.

Kā nomainīt tvaika nosūcēja spuldzi?

Atvienojiet tvaika nosūcēju. Pagaidiet, kamēr lampas atdziest. Noņemiet režģi, lai piekļūtu nodalījumam. Kvēlspuldzei atskrūvējiet un nomainiet ar ovālu spuldzi maks. 40W E14. Halogēna spuldzei izņemiet aizsargu ar skrūvgriezi, nomainiet ar halogēna spuldzi maks. 20W (G4), nepieskaroties spuldzei ar rokām.

Ko darīt, ja pēc spuldžu nomaiņas apgaismojums nedarbojas?

Vispirms pārbaudiet, vai spuldzes ir pareizi ievietotas savās vietās. Ja problēma joprojām pastāv, sazinieties ar pēcpārdošanas servisu.

Vai es varu izmantot tvaika nosūcēju bez režģa?

Nē, nekad neizmantojiet tvaika nosūcēju bez pareizi uzmontēta režģa. Tas var izraisīt ugunsgrēka vai savainojumu risku.

Kādus tīrīšanas līdzekļus izmantot tvaika nosūcējam?

Izmantojiet mitru drānu ar neitrālu šķidru mazgāšanas līdzekli. Nekad neizmantojiet spirtu vai abrazīvus līdzekļus, jo tie var sabojāt virsmu.

Ko darīt, ja barošanas kabelis ir bojāts?

Barošanas kabeļa nomaiņu drīkst veikt tikai ražotāja autorizēts tehniskais atbalsta dienests, lai izvairītos no elektriskā riska.

LIETOŠANAS INSTRUKCIJA Tivoli TURBOAIR

LV ierīkošanas un izmantošanas instrukcija

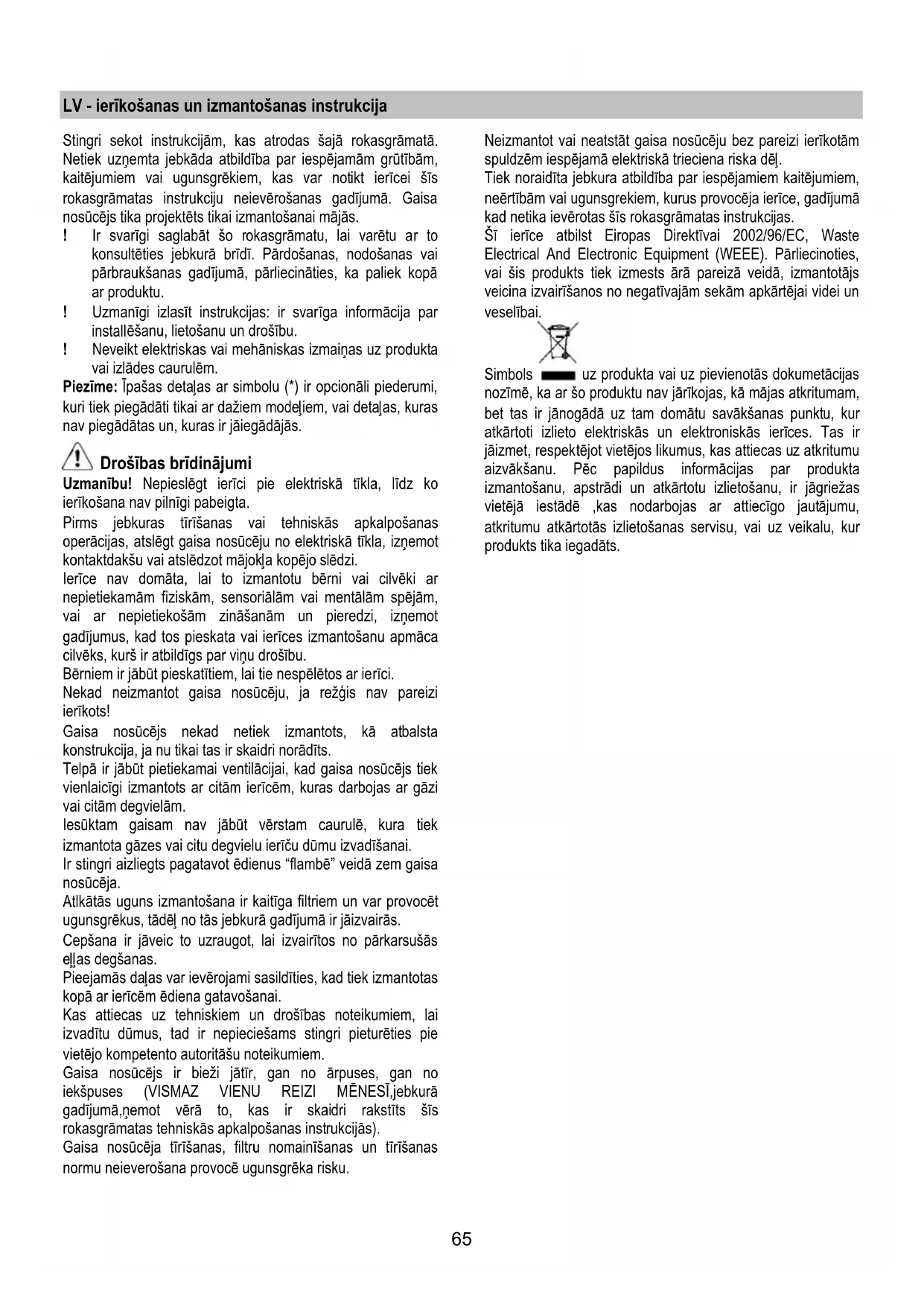

LV - ierīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika projektēts tikai izmantošanai mājās.

! Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbraukšanas gadījumā, pārliecināties, ka paliek kopā ar produktu.

! Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par installēšanu, lietošanu un drošību.

! Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izlādes caurulēm.

Piezime: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi, kuri tiek piegādāti tikai ar dažiem modeljiem, vai detaļas, kuras nav piegādātas un, kuras ir jāiegādājās.

! Drošības brīdinājumi

Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko ierīkošana nav pilnīgi pabeigta.

Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.

lerīce nav domāta, lai to izmantotu bērni vai cilvēki ar nepietiekamām fiziskām, sensoriālām vai mentālām spējām, vai ar nepietiekošām zināšanām un pieredzi, izņemot gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca cilvēks, kurš ir atbildīgs par viņu drošību.

Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.

Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi ierīkots!

Gaisa nosūcējs nekad netiek izmantots, kā atbalsta konstrukcija, ja nu tikai tas ir skaidri norādīts.

Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi vai citām degvielām.

lesūktam gaisam nav jābūt vērstam caurulē, kura tiek izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.

Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa nosūcēja.

Atlkātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās ellas degšanas.

Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

Kas attiecas uz tehniskiem un drošības noteikumiem, lai izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie vietējo kompetento autoritāšu noteikumiem.

Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā gadījumā,ņemot vērā to, kas ir skaidri rakstīts šīs rokasgrāmatas tehniskās apkalpošanas instrukcijās).

Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas normu neieverošana provocē ugunsgrēka risku.

Neizmantot vai neatstät gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējamā elektriskā trieciena riska dēl.

Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem, neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā kad netika ievērotas šīs rokasgrāmatas instrukcijas.

Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ☐ uz produkta vai uz pievienotās dokumetācijas nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildus informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur produkts tika iegadāts.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

lesūkšanas versija

Gaisa nosūcējam ir augšējā gaisa izeja B1, un opcionāli arī aizmugurējā izeja B2*, dūmu izvadīšanai uz ārpusi.

Izvēlēties vispiemērotāku un pielietot savienojumu C kas ir dots līdzi; vienmēr aizvērt neizmantotu atvērumu ar aizbāzni D* kas ir dots līdzi ja tāds ir paredzēts.

Piezīme: dažos modelos, augšējais atvērums B1 tiek sniegts aizvērts: Piespiest drošā veidā, lai nonemtu ielausto daļu, kas aizver izvadišanas atvērumu un nonemt to.

Uzmanību! ielaustā daļa nevar būt novietota atpakal savā vietā, veikt šo operāciju tikai ja esat droši par veicamo ierīkošanas veidu.

Uzmanību! Dažos modelos aizmugurējās izejas atvērums nav uzreiz sasniedzams, pat nonemot aizbāzni (ja tas ir jau iemontēts), šajā gadījumā nonemt plastmasas detaļu E1 vai E2, kas nobloķe atvērumu izņemot to, ar knaibļu vai neliela nazīša palīdzību. Pārbaudīt, ka iesūkšanas/filtra slēdzis (gaisa nosūcēja iekšpusē) G ir iesūkšanas pozīcijā (A).

Versija ar filtru

Gadījumā, ja nav iespējams izvadīt ēdiena pagatavošanas dūmus un tvaikus uz ārpusi, var izmantot gaisa nosūcēju versijā ar filtru, ierīkojot oglu filtru, dūmi un tvaiki tiek attīrīti caur priekšējo rež̇gi, kas atrodas virs komandu paneļa. Pārbaudīt, ka iesūkšanas/filtra slēdzis ir fitra pozīcijā (F).

Modeli bez iesūkšanas motora darbojas tikai iesūkšanas versijā un tiem ir jābūt pievienotiem pie perifēriskas iesūkšanas vienības (nav piegādāta ar ierīcī).

Savienosanas instrukcijas ir sniegtas kopā ar perifērisko vienību.

lerīkošana

Minimālam attālumam starp plīts virsmu, kur tiek novietoti tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 60cm elektriskās plīts gadījumā un 70cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tikla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiketes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc installēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc installēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas lll nosacījumos, saskaņā ar ierīkošanas likumiem.

Uzmanību! pirms pieslēgt gaisa nosūcējau pie tīkla barošanas un pirms pārbaudīt tā pareizu darbošanos, vienmēr pārbaudīt ka tīkla kabelis ir ierīkots pareizi.

Uzmanību! Barošanas vada nomainīšanu ir jāveic tehniskās apkalpošanas dienestam, lai novērstu jebkuru risku.

lerīkošana

Gaisa nosūcējs var būt ierīkots uz sienas vai plakta dibenā; ja tika iedots līdzi, izmantojiet šablonu H, lai urbtu pareizā attālumā, pretējā gadījumā atbalstīt gaisa nosūcēju pret sienu vai plaukta dibenu un atzīmēt ar zīmuli atvērumus, kuri ir jāveic.

Fiksēšana pie sienas – levietot sienas enkurus J veiktajos atvērumos un divas skrūves K augšējos atvērumos, noņemt režī un uzkārt gaisa nosūcēju uz 2 skrūvēm, beigās, no iekšpuses, ievietot trešo skrūvi L un piestiprināt tās visas.

Fiksēšana pie plaukta – Piefiksēt gaisa nosūcēju ar 4 skrūvēm M no plaukta iekšpuses.

Darbošanās

izmantot taustus, kuri atrodas uz nosūcēja priekšdaļas lai ieslēqtu gaismas un iesūkšanas motoru.

Izmantot augstāku ātrumu īpašas virtuves dūmu koncentrācijas gadījumā. lesakām ieslēgt iesūkšanu 5 minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

Vienmēr atvērt tvaiku savācēju N*.

Ja Jūsu produktam nav elekriskās vai mehaniskās iedarbināšanas vārsta, rīcībā esošie tausti un/vai pogas un/vai rokturis ir domāti gaismu kontrolei un vārsta atvēršanai un aizvēršanai.

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalošanas darba, atslēgt gaisa nosūcēju no elektrības.

Tīrīšana

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTÓT ALKOHOLU!

Uzmanību: lerīces tīrīšanas un filtru nomainīšanas normu neievērošana var vest pie ugunsgrēka riskiem. Tātad ir ietecams pieturēties pie ieteiktām instrukcijām.

Tiek noraidīta jebukra atbildība par iespējamiem dzinēja bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas tehniskās apkalpošanas vai augstāk minēto brīdinājumu neievērošanas dēļ.

Prettauku filtrs

Notur tauku daliņas, kas tiek veidotas no ēdiena pagatavošanas.

Atrodas balsta režga iekša, var būt viens no sekojošiem veidiem:

Papīra filtram ir jābūt nomainītam vienu reizi mēnesī vai ja ir nokrāsojies augšējā pusē, kad krāsojums iekļūst no režga atvērumiem.

Metāla filtram ir jābūt tīrītam vienu reizi mēnesī, ar neagresīviem mazgāšanas līdzekļiem, ar rokām vai trauku mazgājamās mašīnā pie zemas temperatūras un uzstādot īsu ciklu.

Mazgājot metāla prettauku filtru trauku mazgājamā mašinā, tas var zaudēt krāsu, bet tā filtrēšanas īpašības netiek absolūti mainītas.

Lai pieklūtu pie tauku filtra, atvērt režgi ar atblokēšanas mehānisma P palīdzību un atbrīvot to no blokētājiem R1 vai R2.

Pašnesamam metāla filtram nav balsta režga, lai to nonemtu, pavilkt atsperes atblokēšanas mehānismu P4 atpakal un izņemt filtru uz leju.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kartridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Var būt viens no sekojošiem veidiem:

Taisnstūra S1, S2 o S3:

Ierīkošana (S1 o S2): ievietot aizmugurēju pusi T un savienot no priekšas (U).

Ierīkošana (S3): Noņemt vāku W, pagriežot apalos slēdžus O uz 90°.

levietot oglu matrasīti tam domātās nodajas iekpusē un piefiksēt to, pagriežot apajo slēdzi O uz 90°, aizvērt no jauna vāku.

Rikoties pretējā virzienā lai veiktu noņemšanas operāciju. Cirkulārs(V1-V2-V3-dažādi modeli):

Tapveida savienojums novietot to centrā, pāklājot režgi, kas aizsargā dzinēju, pievēršot uzmanību lai norāde X1 vai X2 vai X3 uz oglu filtra atbilst norādei Y1 vai Y2 uz apvalka, pēctam pagriezt pulksteņrādītāja virzienā; noņemšanas operācijas gadījumā, pagriezt pretēji pulsteņrādītāja virzienam; ja ir mēlīte Z, pirms tam atcerēties to nedaudz pacelt.

Spuldžu nomainišana

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Spuldžu maiņa 40W – Noskrūvēt bojātu spuldzi un nomainīt to pret ovālu spuldzi ar sakarsēšanu max 40W E14. Noņemt rēžģi lai pieklūtu pie spuldžu nodalas.

Halogēna spuldzes maina – Piekļut pie spuldzes nodalas – izņemt aizsargu veicot spiedienu ar mazu plakanu skrūvgriezi vai līdzīgu instrumentu.

Nomainīt bojātu spuldzi.

Izmantot tikai halogēna spuldzes 20W max (G4), pievēršot uzmanību, lai neaiztiktu tās ar rokām. Aiztaisīt aizsargu (fiksēšana ar klikški).

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
