Tivoli - кухонна витяжка TURBOAIR - Безкоштовний посібник користувача
Знайдіть посібник до пристрою безкоштовно Tivoli TURBOAIR у форматі PDF.
| Тип продукту | Витяжка всмоктувальна/фільтрувальна |
| Модель | Тіволі |
| Бренд | TURBOAIR |
| Призначення | Домашнє, приготування їжі |
| Доступні версії | Всмоктувальна (зовнішній відвід) та фільтрувальна (внутрішня рециркуляція) |
| Мінімальна безпечна відстань | ≥60 см (електрична плита) / ≥70 см (газова або комбінована плита) |
| Електроживлення | 230-240 В, 50 Гц (стандартна оцінка) |
| Потужність освітлення | Лампа розжарювання макс 40 Вт E14 або галогенна макс 20 Вт G4 |
| Тип жирового фільтра | Паперовий (одноразовий) або металевий (мийний) |
| Догляд за жировим фільтром | Щомісячне чищення (металевий) або щомісячна заміна (паперовий) |
| Вугільний фільтр | Для версії рециркуляції, заміна кожні 4 місяці максимум |
| Зовнішнє чищення | Волога ганчірка з нейтральним миючим засобом, не використовуйте спирт або абразиви |
| Команди | Швидкості всмоктування та освітлення |
| Встановлення | Настінне або під шафу |
| Діаметр повітроводу | Верхній (B1) та опціонально задній (B2) |
| Матеріали | Не вказано, ймовірно нержавіюча сталь |
| Безпека | Відключіть перед обслуговуванням, не використовуйте без решітки, уникайте полум'я при готуванні |
| Символи | Переробка WEEE |
| Опціональні аксесуари | Заглушка (D), фланець (C), шаблон для свердління (H) |
| Післяпродажне обслуговування | Уповноважена технічна підтримка для заміни кабелю |
Часті запитання - Tivoli TURBOAIR
Питання користувачів про Tivoli TURBOAIR
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого кухонна витяжка у форматі PDF безкоштовно! Знайдіть свій посібник Tivoli - TURBOAIR і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. Tivoli бренду TURBOAIR.
ПОСІБНИК КОРИСТУВАЧА Tivoli TURBOAIR

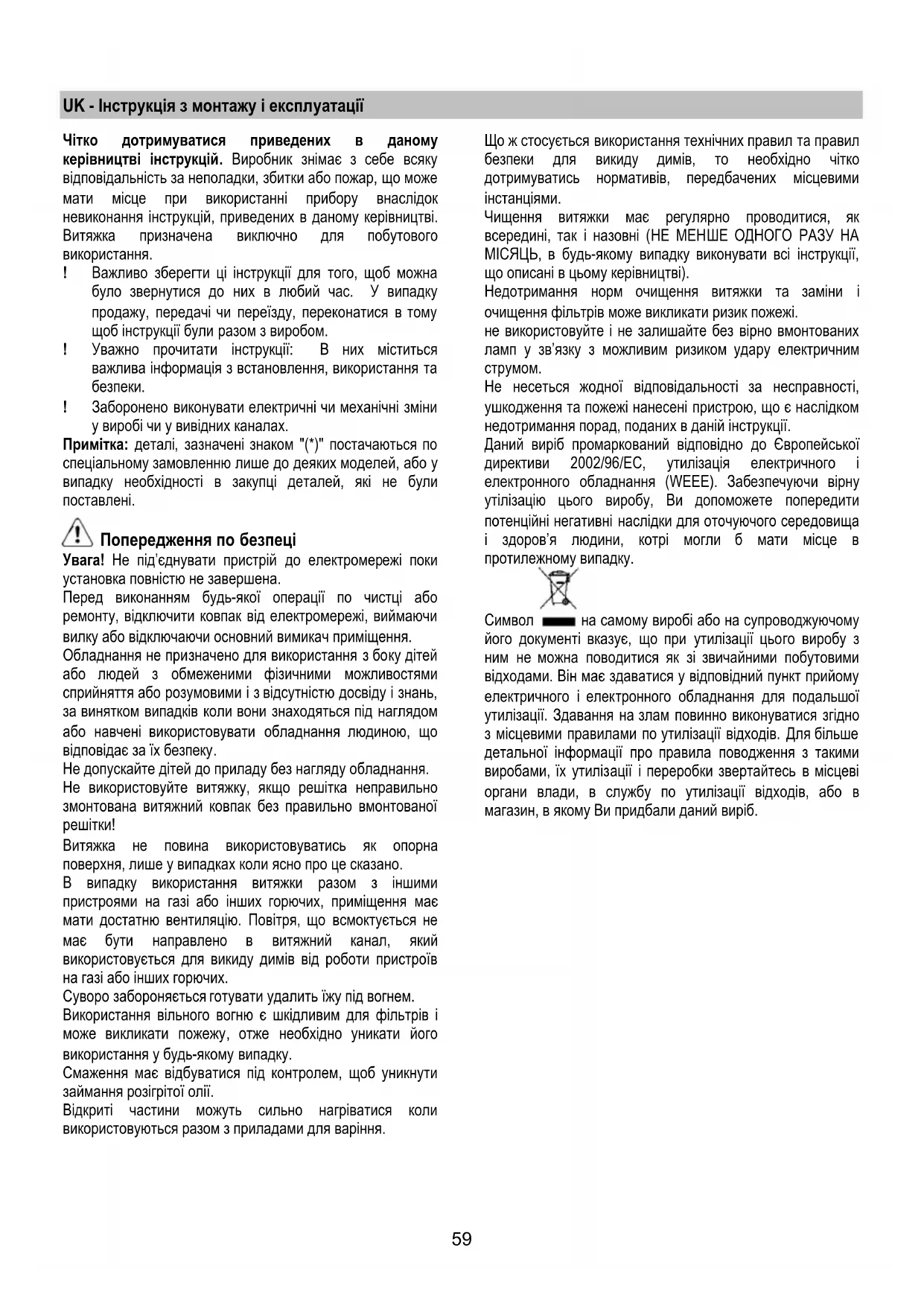

UK Інструкція з монтажу і експлуатації
Фільтр затримки жирів
Чітко дотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжка призначена виключно для побутового використання.
! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.
! Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.
! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
Примітка: деталі, зазначені знаком "(*)" постачаються по спеціальному замовленню лише до деяких моделей, або у випадку необхідності в закупці деталей, які не були поставлені.
Попередження по безпеці
Увага! Не під'єднувати пристрій до електромережі поки установка повністю не завершена.
Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення.
Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під наглядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку.
Не допускайте дітей до приладу без нагляду обладнання.
Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої решітки!
Витяжка не повина використовуватись як опорна поверхня, лише у випадках коли ясно про це сказано.
В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати достатню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих.
Суворо забороняється готувати удалить їжу під вогнем.
Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку.
Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії.
Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння.
Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями.
Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві).
Недотримання норм очищення витяжки та заміни і очищення фільтрів може викликати ризик пожежі.
не використовуйте і не залишайте без вірно вмонтованих ламп у зв'язку з можливим ризиком удару електричним струмом.
Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції.
Даний виріб промаркований відповідно до Європейської директиви 2002/96/ЕС, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.
Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.
Використання
Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.
Виконання з виводом повітря
Ковпак має один верхній вихід повітря В1 та на замовлення також може мати нижній вихід повітря В2*, для викиду диму назовні.
Вибрати модель, яка вам найбільше підходить та прикріпити фланець С з набору, отвір, що не буде використовуватися, закрити кришкою D* з набору якщо передбачений.
Примітка: в деяких моделях верхній отвір В1 закритий:
Натиснути щоб відірвати надрізану частину що закриває вивідний отвір.
Увага! Надрізану частину неможна встановити знову на соє місце, тому виконайте що операцію у разі повної впевненості у типі установки що вам необхідна.
Увага! В деяких моделях нижній вивідний отвір не є відразу доступним, навіть якщо зняти кришку (якщо вже встановлена), в такому випадку зняти пластмасову частину E1 або E2 що загороджує отвір, стягуючи її за допомогою щипців та різака. Перевірити щоб перемикач виводу повітря/фільтрування (в середині ковпака) G знаходився на позиції виводу повітря (A).
Виконання з рециркуляцією
Коли немає можливості виводити дим та пар від готування їжі назовні використовується ковпак у виконанні з рециркуляцію повітря, встановлюючи 1 вугільний фільтр, таким чином дим та пар всмоктуються та очищуються через верхню решітку, що знаходиться на командній панелі. Перевірити, щоб перемикач виводу повітря/фільтрування знаходився на позиції рециркуляції (F).
Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під'єднані до зовнішньої витяжної установки (не входить в поставку).
Інструкції щодо під'єднання постачаються з периферійним обладнанням.
Інсталяція
Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 60см, у випадку електричних плит, та 70см, у випадку газових та комбінованих плит.
Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити.
! Під'єднання до електромережі
Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.
Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.
Увага! Заміна електрошнура має здійснюватись авторизованими службами технічного обслуговування.
Інсталяція
Ковпак може бути встановлений на стінці або на низу підвісної шафки; якщо постачається, використовуйте шаблон Н для того, щоб свердлити на точній відстані, або притуліть ковпак до стінки чи до низу підвісної шафки та помітьте олівцем необхідні отвори.
Кріплення до стінки – Вставити настінні J дюбелі в підготовлені отвори та два гвинта К у верхні отвори, зняти решітку та підвісити ковпак на 2 гвинта, та на кінець з середини вставити третій гвинт L та затягнути всі гвинти.
Кріплення до навісної шафки – Прикріпити ковпак за допомогою 4 гвинтів М з середини навісної шафки.
Функціонування
Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.
Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування їжі.
Завжди тримати відкритим вловлювач пару N*.
Якщо ваш виріб має механічний або електричний клапан, то кнопки і/або клавіши, і/або регулятор служать для управління освітленням і для відкриття і закриття клапана.
Догляд
Увага! Перед будь-якою операцією чистки чи обслуговування, від'єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.
Чистка
Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом.
Не використовуйте засоби що мають абразивні матеріали.
Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій.
Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень.
Фільтр затримки жирів
Затримує жирові сполучення, що виникають під час приготування їжі.
Якщо він знаходиться всередині опорної решітки, він може належати до трьох наступних типів:
Паперовий фільтр має замінятися один раз на місяць або якщо він забарвлений з верхнього боку, коли колір видно крізь отвори у решітці.
Металевий фільтр має очищуватися один раз на місяць, за допомогою неагресивних миючих засобів, вручну або у посудомийній машині при низькій температурі та короткому циклі.
Під час миття у посудомийній машині металевий жиропоглинаючий фільтр може втратити колір, але його характеристики фільтрації абсолютно не змінюються.
Щоб дістатись до жирового фільтку, відкрийте решітку за домогою крючків Р та звільніть його від стопорів R1 або R2.
Металевий само несучий фільтр немає опорної решітки, для його зняття потягнути за розчіпні пружини P4 назад та витягнути фільтр вниз.
Вугільний фільтр (тільки в режимі рециркуляції) Вбирає неприємні запахи кухні.
Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.
НЕ підлягає миттю чи поновленню.
Може бути один із наступних типів:
Прямокутний S1, S2 чи S3:
Інсталяція (S1 чи S2): Вставити задню сторону Т та підвісити її спереду (U).
Інсталяція (S3): Зняти кришку W, повертаючи на 90° ручки O.
Вставити вугільний фільтр в середину відповідної порожнини та закріпити його, повертаючи на 90° ручки О, закрити кришку.
Виконати дії в протилежному порядку для демонтажу. Округлий (V1-V2-V3-різні моделі):
Байонетний паз - встановити його по центру, покриваючи захисну для двигуна сітку та звертаючи увагу, щоб точки X1 чи X2 чи X3 на вугільному фільтрові відповідали точкам Y1 чи Y2 на конвеєрі, потім повернути його за годинниковою стрілкою; для демонтажу повернути у протилежну сторону, якщо є язичок Z не забудьте спочатку трохи підняти його.
Заміна Ламп
Відключити прилад від електромережі.
Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.
Заміна лампочок 40W - Викрутити пошкоджену лампочку та замінити її на овальну лампочку накалювання максимум 40W E14. Зняти сітку, щоб доступится до місця де знаходяться лампочки.
Заміна галогенної лампочки - Відкрити нішу де знаходяться лампочки – вийняти захисну планку за допомогою невеликої викрутки або подібного інструменту. Замініть перегорілу лампу.
Використовуйте для цього лише галогенні лампи на 20W макс (G4), не доторкуючись до них руками. Закрийте плафон (кріплення засувкою).
Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.
