Termék típusa	Elszívó/szűrő páraelszívó
Modell	Tivoli
Márka	TURBOAIR
Használat	Háztartási, főzés
Elérhető változatok	Elszívó (külső kivezetés) és szűrő (belső recirkuláció)
Minimális biztonsági távolság	≥60 cm (elektromos tűzhely) / ≥70 cm (gáz vagy vegyes tűzhely)
Elektromos táplálás	230-240 V, 50 Hz (szabványos becslés)
Világítási teljesítmény	Izzólámpa max 40W E14 vagy halogén max 20W G4
Zsírszűrő típusa	Papír (eldobható) vagy fém (mosható)
Zsírszűrő karbantartása	Havi tisztítás (fém) vagy havi csere (papír)
Aktív szénszűrő	Recirkulációs változathoz, max 4 havonta csere
Külső tisztítás	Nedves ruhával semleges tisztítószerrel, alkohol vagy súrolószer nélkül
Vezérlők	Szívási sebességek és világítás
Telepítés	Fali vagy szekrény alá
Levegőkivezetés átmérője	Felső (B1) és opcionális hátsó (B2)
Anyagok	Nincs meghatározva, valószínűleg rozsdamentes acél
Biztonság	Karbantartás előtt húzza ki, ne használja rács nélkül, kerülje az ételek lángolását
Szimbólumok	WEEE újrahasznosítás
Opcionális tartozékok	Záródugó (D), karima (C), fúrósablon (H)
Vevőszolgálat	Műszaki segítség a kábel cseréjéhez

Gyakran ismételt kérdések - Tivoli TURBOAIR

Mi a minimális távolság a páraelszívó és a tűzhely között ?

A minimális távolság 60 cm elektromos tűzhely esetén, és 70 cm gáz vagy vegyes tűzhely esetén. Mindig tartsa be a tűzhely gyártójának utasításait, ha nagyobb távolságot írnak elő.

Hogyan telepítsem a páraelszívót elszívó változatban ?

Használja a felső (B1) vagy hátsó (B2) levegőkivezetést a konfiguráció szerint. Rögzítse a karimát (C), és dugaszolja be a nem használt nyílást a dugóval (D). Győződjön meg arról, hogy az elszívó/szűrő módválasztó (G) az elszívó (A) állásban van a páraelszívó belsejében.

Hogyan váltsak recirkulációs változatra ?

Ha a külső kivezetés nem lehetséges, szerelje be az aktív szénszűrőt. Állítsa a választót (G) szűrő (F) állásba. A füstök a vezérlőpanel feletti elülső rácson keresztül kerülnek visszavezetésre.

Milyen gyakran kell tisztítani a zsírszűrőt ?

A fém szűrőt havonta egyszer mosogatógépben (rövid ciklus, alacsony hőmérséklet) vagy kézzel enyhe tisztítószerrel tisztítsa. A papír szűrőt havonta egyszer vagy amint elszíneződik, cserélje ki.

Hogyan cseréljem az aktív szénszűrőt ?

A szénszűrő nem tisztítható, max 4 havonta cserélendő. A modelltől függően (téglalap vagy kör) kövesse az utasításokat: téglalap alakú S1/S2 esetén illessze be a hátsó részt, majd pattintsa be az elülső rögzítéseket (U); kör alakú esetén forgassa az óramutató járásával megegyező irányba a felszereléshez, és azzal ellentétes irányba a leszereléshez.

Hogyan cseréljem a páraelszívó izzóját ?

Húzza ki a páraelszívót. Várja meg, amíg a lámpák lehűlnek. Vegye le a rácsot a rekesz eléréséhez. Izzólámpa esetén csavarja ki, és cserélje ki egy max 40W E14 ovális izzóra. Halogén esetén csavarhúzóval vegye ki a védőburkolatot, cserélje ki egy max 20W G4 halogén izzóra, anélkül, hogy kézzel érintené az izzót.

Mi a teendő, ha a világítás nem működik az izzók cseréje után ?

Először ellenőrizze, hogy az izzók megfelelően vannak-e behelyezve a foglalatba. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Használhatom a páraelszívót a rács nélkül ?

Nem, soha ne használja a páraelszívót a rács megfelelő felszerelése nélkül. Ez tűz- vagy sérülésveszélyt okozhat.

Milyen tisztítószereket használjak a páraelszívóhoz ?

Használjon nedves ruhát semleges folyékony tisztítószerrel. Soha ne használjon alkoholt vagy súrolószereket, mert károsíthatják a felületet.

Mi a teendő, ha a tápkábel megsérül ?

A tápkábel cseréjét csak a gyártó által engedélyezett műszaki segélyszolgálat végezheti el az elektromos kockázatok elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ Tivoli TURBOAIR

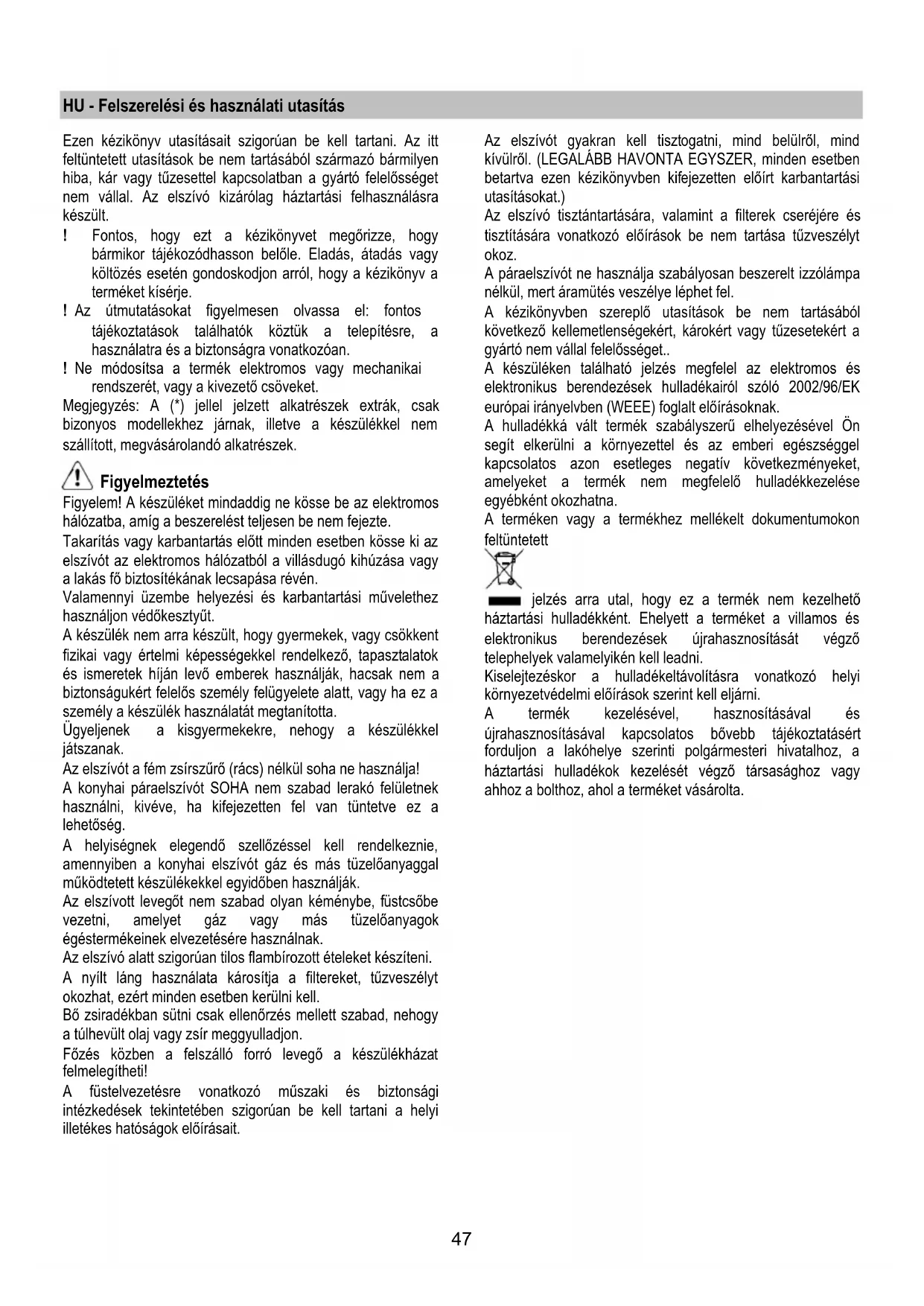

HU Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Az elszívó kizárólag háztartási felhasználásra készült.

! Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási müvelethez használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel játszanak.

Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!

A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség.

A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.

Főzés közben a felszálló forró levegő a készülékházat felmelegítheti!

A füstelvezetésre vonatkozó müszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülröl, mind kívülröl. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz.

A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget..

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető ási hulladékként. Ehelyett a terméket a villamos és nikus berendezések újrahasznosítását végző lyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Kivezetett üzemmód

Az elszívó rendelkezik egy B1 felső levegőkivezetéssel, és opcióként egy B2* hátsó kivezető nyílással a pára kültérbe történő kivezetéséhez.

Válassza ki a megfelelőt és helyezze fel a géppel adott C karimát. A nem használt furatot feltétlen zárja le a D* dugóval.

Nota: némely modellnél a B1 luk zárt állapotú. Az elvezető nyílás előre gyengített részétt erősen nyomja le, majd távolítsa el a darabot.

Figyelem! Az eltávolított, gyengített rész többé vissza nem szerelhető, így csakis abban az esetben végezze el a műveletet, amennyiben megbizonyosodott a bekötési típus felől.

Figyelem! Egyes modelleknél a hátsó kivezető nyílás nem közvetlenül hozzáférhető, még akkor sem, ha (az esetleg felszerelt) dugót eltávolítja. Ebben az esetben egy fogó és egy kiskés segítségével távoítsa el -húzza ki- az E1 vagy E2 műanyagdarabot, amely a nyílást elzárja. Ellenőrizze, hogy (az elszívó belsejében elhelyezett) kivezetett/keringtetett G választókapcsoló (A) kivezetett állásban legyen.

Keringtetett üzemmód

Abban az esetben, ha nem lehetséges a főzés füstjét és gözeit a kültérbe kivezetni, az elszívót keringtetett változatban is lehet üzemeltetni, amennyiben szénfiltert szerelünk fel. Így a füst és pára szűrés után a vezérlőpanel felett található elülső rácsozaton át újra a belső térbe kerül. Ellenőrizze, hogy (az elszívó belsejében található) kivezetett/keringtetett választókapcsoló (F) keringtetett állásban legyen.

Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket.

A bekötési útmutató az elszívó egységhez van mellékelve.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 60cm elektromos főzőlap, és 70cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Figyelem! A kockázatok megelőzése érdekében a tápkábel cseréjét csak az engedéllyel rendelkező műszaki szervizszolgálat végezheti!

Felszerelés

Az elszívó a falra vagy faliszekrény aljára szerelhető. Ha van, használja a H fúrósablont, vagy illessze az elszívót a falra, illetve a faliszekrény aljára, és ceruzával jelölje be az elkészítendő furatokat.

Felszerelés a falra – Az elkészített furatokba helyezze be a J tipliket, a felső furatokba tegye be a két K csavart, vegye le a rácsot és akassza az elszívót a két csavarra, végül helyezze be a harmadik, L csavart, és valamennyit csavarozza be.

Felszerelés faliszekrényre – Rögzítse az elszívót a 4 M csavarral a faliszekrény belseje felöl.

Működése

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

Amikor a konyhában különösen nagy a pára koncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

Mindig nyissa ki az N* páragyűjtőt.

Ha az Ön által megvásárolt készülék elektromos vagy mechanikus működtetésű, a billentyűk és/vagy nyomógombok és/vagy fogantyúk a világítás, valamint a szelep nyitásának és zárásának szabályozására szolgálnak.

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

Visszatartja a főzésből eredő zsírrészecskéket.

Amennyiben tartórácsban van elhelyezve, a zsírszűrő a következő típusú lehet:

A papírszűrőt havonta egyszer kell cserélni, illetve akkor, ha felső oldala elszíneződött, és a színezés a rácson keresztül is látható.

A fémszüröt havonta egyszer kézzel (nem agresszív tisztítószerrel), illetve mosogatógépben (rövid ideig, alacsony hőfokon) el kell mosni.

Mosogatógépben történő mosáskor a fém zsírszűrő elszíneződhet, de ez egyáltalán nem befolyásolja szűrési jellemzőit

A zsírszűrőhöz úgy férhet hozzá, ha a P akasztókat kiakasztja és az M vagy R2 rögzítőket kioldja.

Az önhodó fémszűrőnek nincs tartórácsa, ha el akarja távolítani, húzza a P4 kiakasztó rugókat hátrafelé és engedje le a szűrőt.

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

a következo típusok egyike lehet:

Szögletes S1, S2 vagy S3:

Felszerelés (S1 vagy S2): helyezze be a T hátsó oldalt, és elöl akassza be U.

Felszerelés (S3): Az O gomb 90 fokos elfordításával távolítsa el a W fedelet.

Helyezze el a matracszerű szénszűrőt az erre szolgáló helyre, és az O gomb 90 fokos elfordításával rögzítse azt, majd zárja le a feldelet.

Leszereléskor járjon el ellenkező sorrendben.

Köralakú (V1-V2-V3-más modellek):

Bajonettzár: helyezze el a motorvédő rácsot lefedve középen, ügyelve arra, hogy a szénfilteren lévő X1, X2 vagy X3 illesztő pont illeszkedjen az Y1 vagy Y2 hivatkozási ponttal, ezután fordítsa el az óra járásával megegyező irányban. Leszereléskor az ellentétes irányban fordítsa el. Ha rendelkezik Z füllel, ezt előzőleg kissé emelje meg.

Égőcsere

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

A 40 W-os égő cseréje –Csavarja ki a meghibásodott égőt, és cserélje ki egy max. 40 W E14 ovális izzóval. Az égő foglalatához a rács kiemelése után férhet hozzá.

Halogén izzó cseréje – Egy kis csavarhúzót vagy más hasonló eszközt emelőként használva, emelje ki a védőlapot.

Cserélje ki a meghibásodott égőt. Kizárólag max. 20W (G4) halogénizzót használjon, ügyeljen rá, hogy kézzel ne érjen az égőhöz. Zárja vissza a lámpabúrát (bekattan).

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
