SECCAM800 - Cameră de supraveghere KONIG - Manual de utilizare gratuit

Tip produs	Cameră de supraveghere CCTV
Marcă	Konig Security
Model	SECCAM800 (SEC-CAM800)
Senzor	CCD 1/4" Sony
Rezoluție	420 linii TV
Obiectiv	3,9 mm ~ 97,2 mm (zoom optic x27)
Zoom digital	x27 (reglabil x22 sau x27)
Funcție zi/noapte	Da, trecere automată culoare/N&B
Iluminare minimă	0,8 Lux
Obturator electronic	1/50 ~ 1/100 000 s (auto)
Balanța albului	Automată (ON/OFF)
Compensare retroiluminare	Auto Back Light Compensation (ON/OFF)
Alimentare	12 VDC, 400 mA
Ieșire video	BNC, < 1,2 Vp-p / 75 Ω
Control	RS485 (Pelco D/P, 9600 baud)
Dimensiuni aproximative	130 x 70 x 60 mm (estimare)
Greutate aproximativă	400 g (estimare)
Temperatură de funcționare	-20 °C până la 50 °C
Raport semnal/zgomot	> 48 dB
Întreținere	Curățați cu o cârpă uscată, fără solvenți
Siguranță	Nu deschideți, pericol de electrocutare
Garanție	Nu este valabilă în caz de modificare sau utilizare incorectă
Norme	EN55013, EN55020 (EMC)

Întrebări frecvente - SECCAM800 KONIG

Cum accesez meniul de configurare al camerei SECCAM800?

Apăsați tasta Menu situată pe panoul din spate al camerei. Utilizați tastele W (wide) și T (tele) pentru a naviga prin opțiuni. Confirmați cu tasta N (near) pentru a accesa submeniurile.

Cum reglez focalizarea în mod manual?

În meniu, selectați LENS apoi FOCUS. Apăsați N pentru a trece de la AF (autofocalizare) la MF (manual). Utilizați apoi tastele N și F pentru a ajusta focalizarea.

Ce fac dacă imaginea este prea întunecată sau supraexpusă?

Activați compensarea retroiluminării (BLC) în meniul FUNCTION setând AUTO BACK COMP pe ON. Aceasta va corecta expunerea subiecților în fața unei surse de lumină puternice.

Cum resetez camera la setările din fabrică?

În meniul principal, utilizați tasta W pentru a selecta RESET, apoi apăsați N. Atenție: această acțiune șterge toate setările personalizate.

Pot folosi camera fără conexiune RS485?

Da, camera funcționează în mod autonom. Conexiunea RS485 este necesară doar dacă doriți să o controlați de la distanță printr-un DVR sau o tastatură dedicată.

Care este raza de acțiune a zoom-ului optic?

Camera oferă un zoom optic de 3,9 mm la 97,2 mm, adică un factor x27. Puteți limita zoom-ul la x22 în meniu setând TELE pe OFF.

Cum curăț camera?

Utilizați o cârpă moale și uscată pentru a curăța carcasa și obiectivul. Nu folosiți niciodată solvenți, produse abrazive sau lichide. Deconectați alimentarea înainte de curățare.

Poate fi folosită camera în exterior?

Temperatura de funcționare este între -20°C și 50°C, dar camera nu este etanșă. Trebuie instalată într-un mediu protejat de intemperii sau într-o carcasă adecvată.

Cum atribui un identificator unic camerei mele?

În meniul FUNCTION, selectați ID. Utilizați N pentru a crește numărul și F pentru a-l scădea. Fiecare cameră de pe aceeași rețea RS485 trebuie să aibă un ID unic.

De ce imaginea rămâne alb-negru chiar și ziua?

Verificați setarea ZI/NOAPTE în meniu. Asigurați-vă că este pe AUTO (culoare -> N&B) sau CULOARE. Dacă este setată pe ALB ȘI NEGRU, imaginea va rămâne permanent în N&B.

MANUAL DE UTILIZARE SECCAM800 KONIG

Camera CCTV color cu zoom digital 27x, cu functie zi/noapte. In timpul zilei această camera oferă imagini color perfecte, iar noaptea ea oferă imagini alb/negru in mod automat. Zoomul digital Şi focalizarea automata garantazează intotdeauna o imagine clara. Menu digital pentru setare.

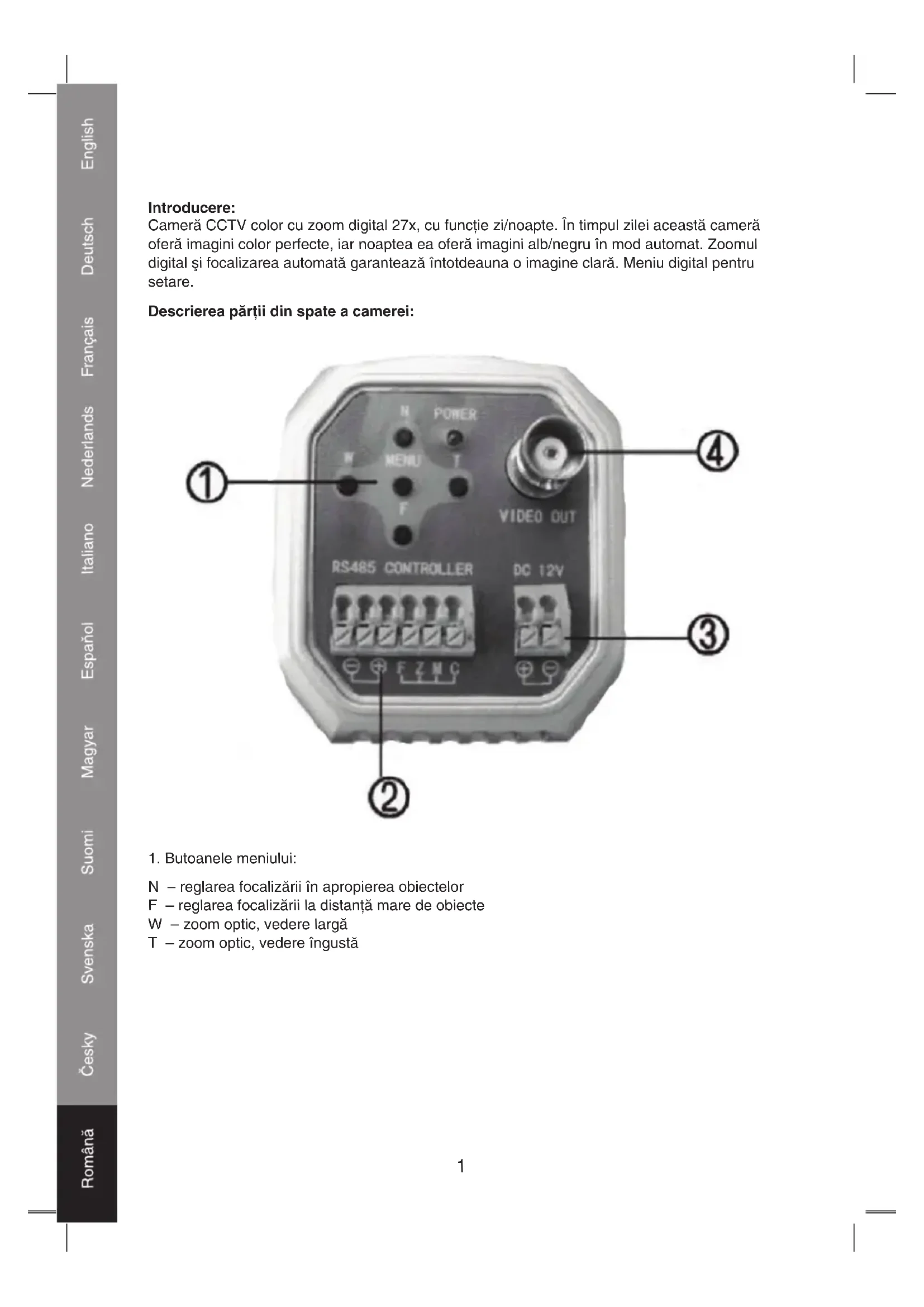

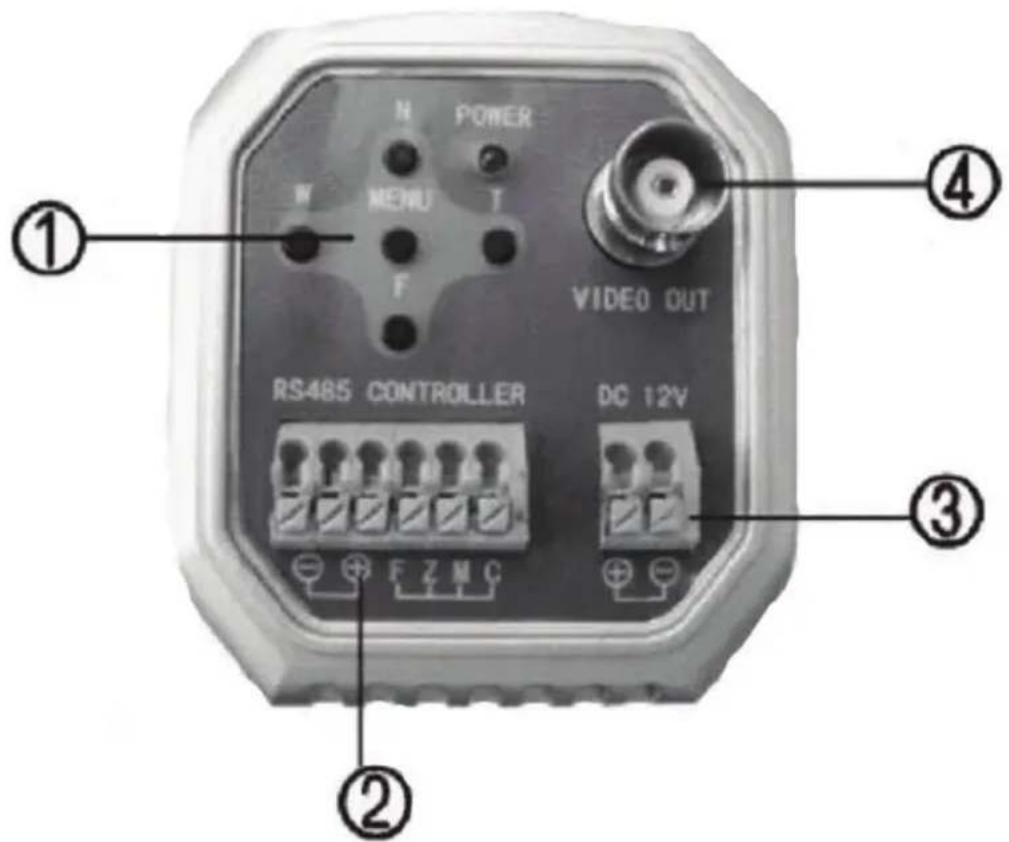

Descrierea pärṭii din spate a camerei:

1. Butoanele meniului:

N - reglarea focalizarii in apropierea objectelor
F - reglarea focalizarii la distantà mare de objeci
W - zoom optic, vedere larga
T - zoom optic, vedere ingustă

1. Conectoarele terminalelor:

RS485-

RS485 +

F - Focalizare

Z-Zoom

M - Meniu

C-Com

1. 12 V DC, 400 mA la conectoarele terminalelor
2. lesire video BNC, < 1,2V p-p/75 Ohm

Conectiuni:

• Conectati un adaptor 12 V AC/DC la conectoarele de alimentare (3).
• Conectati cablul video (coaxial) la iesirea video BNC (4) si la un monitor Sau recorder.
• RS485: conectati RS485 la DVR sau tastatură pentru comunicații, comanda lentilelor și pentru accesul în menuiu.

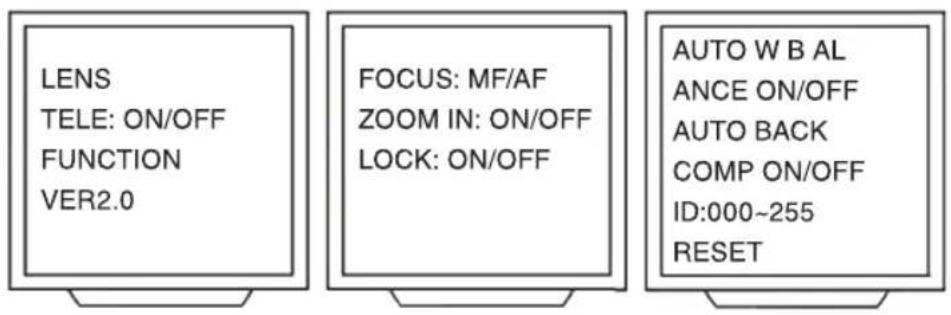

Comenzile meniului:

1. Apasati butonul Meniu pentru a intra in meniu.
2. Utilizati butoanele W si T pentru a naviga in meniu.
3. LENS (Lentile): apasati butonul N pentru a intra in setari.
4. FOCUS (Focalizare): apasati butonul N pentru a selecta MF (focalizare manuală) sau AF (focalizare automata).
5. Apasati butonul W pentru a selecta ZOOM IND. Apasati butonul N pentru a selecta ON (valoare zoomului este afisata pe imagine) sau OFF (valoarea zoomului nu este afisata pe imagine).
6. Apasati butonul W pentru a selecta LOCK (Blocare). Apasati butonul N pentru a selecta ON (Pornit).

OBSERVATIE: utilisea functiei de blocare va bloca toate butoanele. Blocarea butoanelor nu este recomandata. Pentru deblocare apasati butonul N si butonul Meniu.

1. Apasati butonul Meniu pentru a vare reintoarce in meniul principal.
2. Apasati butonul W pentru a selecta TELE (Teleobiectiv). Apasati butonul N pentru a selecta On (zoom de 27x) Sau Off (zoom de 22x).
3. Apasati butonul W pentru a selecta FUNCTION (Functie). Apasati butonul N pentru a intra in setari.
4. Apasati butonul N pentru a selecta AUTO (white) BALANCE (Balans de alb automat) On (Pornit) sau Off (Oprit).

Lumina are diferite temperaturi ale culorlor; ochiul are tendinca de a compensa asta s datorită acestui fenomen vedem cui naturale in cele mai multe condiţii de iluminare. Dacă camera este setata pe optiunea ON, camera va regla in mod automat balansul de alb pentru al potrivizi culorii adevarate a subjectului.

1. Apasati butonul W pentru a selecta AUTO BACK COMP (Compensarea automata a luminii de fundal).
   Apasati butonul N pentru a selecta AUTO (white) BALANCE (Balans de alb) On (Pornit) Sau Off (Oprit).
   Dacă ați comutat pe On (Pornit), compensarea luminii de fundal este o amplificare video pentru a corecta expoziția subiectilor care se afla in fata unei surse puternice de lumina.
2. Apasati butonul W pentru a selecta ID (Nr. de identificare). Apasati butonul N pentru mari numarul. Apasati butonul F pentru micsora numarul. Rolul ID-ului constă in aloarea unui numar unicamerei CCTV, in cazul in care s-au pus in functiune mai multe camere CCTV.
3. Apasati butonul W pentru a selecta RESET (Resetare). Apasarea butonului N va reseta camera, readucand-o la setarile initiale din fabrica. OBSERVATIE: Utilizarea functiei RESET va sterge toate setarile personale.

VITEZA ZOOM

Selectati viteza zoom-ului camerei de filmat.

PORNIRE ZOOM

Selecta intervalul minim de pornire a zoom-ului.

OPRIRE ZOOM

Selecta intervalul maxim de oprire a zoom-ului.

ORA DE PORNIRE

Revenirea la setârile initiale ale camerei, revenirea la poziția de miscare. Nu este nevoie saû intrerupétâ alimentarea cu electricitate dupâ modificarea ID-ului, puteti actualiza ID-ul intern prin revenirea la această functie.

SENSIBILITATE CENTRARE

Selectati sensibilitatea de centrare a camerei de filmat.

MOD OSD

3 optiuni de afisare OSD.

EDITARE INFRAROSU

Nu este disponibilità pentru această versiune.

CAPAC RETRACTABIL

AUTO (1/50--1/10000 optional).

ZI / NOAPTE

Sprijin pentru ajustarea uneiului unice, B&W,culoare automatà pentru B&W.

Specifications tehnice:

Inregistrare imagin: 1/4" Sony CCD

Rezolutie: 420 linii

Lentile: 3,9mm 97,2mm

Comanda amplificare: automata

Raportul S/Z: >48 dB

Temperatura de fonctionare: -20^ 50^

Sistemul de sincronizare: Interna

Modul de aliniere: +/-5 V DC +/-12 V DC

Modul bus: RS485

Protocol bus: Pelco D&P

Rata baud: 9600

lesire video: <1,2 V p-p/75 Ohm

Alimentarea electrica: 12 V DC, 400 mA

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Este in conformitate cu urmatoarele standarde:

EMC: EN 55013:2001 +A1:2003 +A2:2006, CISPR13:2001 +A1:2003 +A2:2006, Emisii

EN 55020:2002 +A1:2003 +A2:2005, C CISPR20:2002 +A1:2002 +A2:2004, IMUNITATE

Si respecta prevalente directei EMC 89/336/EC.

s-Hertogenbosch, 2.11.2007.

J. Gilad

Director achizitii

Măsuri de siguranta:

ATENTIE!

RISC DE ELECTROCUTARE! NU DESCHIDET!

Dacă apare necesitatea reparării aparatului, acosta poate fi deschis DOAR de un tehnician abilitat, pentru a reduc riscul electrocutări. Dacă in timpul functițanări a aparut o

problema, deconnecta ti aparatul de la priza si de la celealte aparate. Feriti aparatul de apa si de umezealà.

Intretinere:

Curataea trebuie facutcu o carpa uscata. Nu folosiis solventi sau agenti de curatare abrazivi.

Garantie:

Nuofferim nicio garantie si nu ne asumam niciun fel de responsabilitate in cazul schimbbarilor Sau modificarilor aduse acestui produs sau in cazul deteriorarii cauzate deutilizarea incorecta a produsului.

Generalità:

Designul 山 specificatiile produsului pot fi modificate fara o notificare prealabila.

Toate siglele marcilor si numele produselor sunt marmi commerciale sau marmi commerciale inregistrare ale proprietarilor de drept si aici sunt recunoscute ca atare.

Atentie:

Pe acest produs se aflà acest simbol. Acesta indicá faptul că produsele electrice si electronice uzate nu trebuie aruncate in gunoiul menajer. Aceste produse au un system separat de colectare.
