SECCAM800 - Überwachungskamera KONIG - Kostenlose Bedienungsanleitung

Produkttyp	CCTV-Überwachungskamera
Marke	Konig Security
Modell	SECCAM800 (SEC-CAM800)
Sensor	CCD 1/4" Sony
Auflösung	420 TV-Linien
Objektiv	3,9 mm ~ 97,2 mm (optischer Zoom x27)
Digitalzoom	x27 (einstellbar x22 oder x27)
Tag-/Nachtfunktion	Ja, automatischer Umschaltung Farbe/SW
Minimale Beleuchtung	0,8 Lux
Elektronischer Verschluss	1/50 ~ 1/100 000 s (automatisch)
Weißabgleich	Automatisch (EIN/AUS)
Gegenlichtkompensation	Auto Back Light Compensation (EIN/AUS)
Stromversorgung	12 VDC, 400 mA
Videoausgang	BNC, < 1,2 Vss / 75 Ω
Steuerung	RS485 (Pelco D/P, 9600 Baud)
Ungefähre Abmessungen	130 x 70 x 60 mm (Schätzung)
Ungefähres Gewicht	400 g (Schätzung)
Betriebstemperatur	-20 °C bis 50 °C
Signal-Rausch-Verhältnis	> 48 dB
Wartung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel
Sicherheit	Nicht öffnen, Stromschlaggefahr
Garantie	Nicht gültig bei Änderung oder unsachgemäßer Verwendung
Normen	EN55013, EN55020 (EMV)

Häufig gestellte Fragen - SECCAM800 KONIG

Wie kann ich auf das Konfigurationsmenü der Kamera SECCAM800 zugreifen?

Drücken Sie die Menü-Taste auf der Rückseite der Kamera. Verwenden Sie die Tasten W (Weitwinkel) und T (Tele), um durch die Optionen zu navigieren. Bestätigen Sie mit der Taste N (Nah), um in die Untermenüs zu gelangen.

Wie stelle ich den Fokus im manuellen Modus ein?

Wählen Sie im Menü LENS und dann FOCUS. Drücken Sie N, um von AF (Autofokus) auf MF (Manuell) umzuschalten. Verwenden Sie dann die Tasten N und F, um die Schärfe einzustellen.

Was tun, wenn das Bild zu dunkel oder überbelichtet ist?

Aktivieren Sie die Gegenlichtkompensation (BLC) im Menü FUNCTION, indem Sie AUTO BACK COMP auf EIN setzen. Dies korrigiert die Belichtung von Motiven vor einer hellen Lichtquelle.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Wählen Sie im Hauptmenü mit der Taste W die Option RESET und drücken Sie dann N. Achtung: Diese Aktion löscht alle Ihre benutzerdefinierten Einstellungen.

Kann ich die Kamera ohne RS485-Verbindung verwenden?

Ja, die Kamera arbeitet im eigenständigen Modus. Die RS485-Verbindung ist nur erforderlich, wenn Sie die Kamera über einen DVR oder eine spezielle Tastatur fernsteuern möchten.

Wie groß ist der optische Zoombereich?

Die Kamera bietet einen optischen Zoom von 3,9 mm bis 97,2 mm, also einen Faktor x27. Sie können den Zoom im Menü auf x22 begrenzen, indem Sie TELE auf AUS setzen.

Wie reinige ich die Kamera?

Verwenden Sie ein weiches, trockenes Tuch, um Gehäuse und Objektiv zu reinigen. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten. Trennen Sie die Kamera vor der Reinigung von der Stromversorgung.

Kann die Kamera im Freien verwendet werden?

Die Betriebstemperatur beträgt -20°C bis 50°C, aber die Kamera ist nicht wasserdicht. Sie muss in einer vor Witterung geschützten Umgebung oder in einem geeigneten Gehäuse installiert werden.

Wie weise ich meiner Kamera eine eindeutige ID zu?

Wählen Sie im Menü FUNCTION die Option ID. Verwenden Sie N, um die Nummer zu erhöhen, und F, um sie zu verringern. Jede Kamera im selben RS485-Netzwerk muss eine eindeutige ID haben.

Warum bleibt das Bild auch tagsüber schwarz-weiß?

Überprüfen Sie die Einstellung TAG/NACHT im Menü. Stellen Sie sicher, dass sie auf AUTO (Farbe -> SW) oder FARBE steht. Wenn sie auf SCHWARZ-WEISS eingestellt ist, bleibt das Bild dauerhaft in SW.

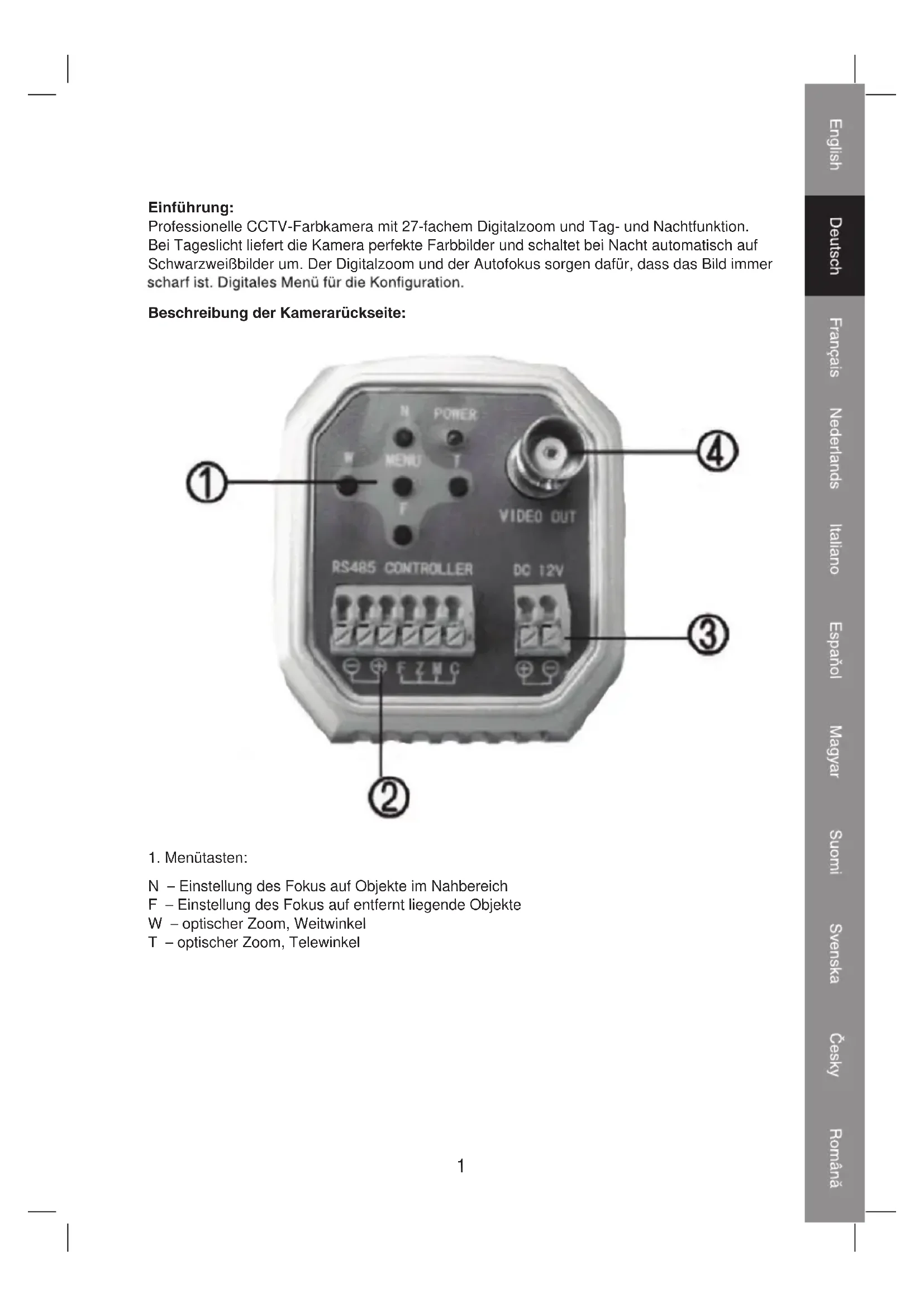

BEDIENUNGSANLEITUNG SECCAM800 KONIG

Name: König Security

Model: SEC-CAM800

Description: 27x Digital Zoom CCTV camera

Professionelle CCTV-Farbkamera mit 27-fachem Digitalzoom und Tag- und Nachtfunktion. Bei Tageslicht liefert die Kamera perfekte Farbbildner und schaitet bei Nacht automatisch auf SchwarzwleiBilder um. Der Digitalzoom und der Autofokus sorgen damit, dass das Bild immerscharf ist. Digitales Menu für die Konfiguration.

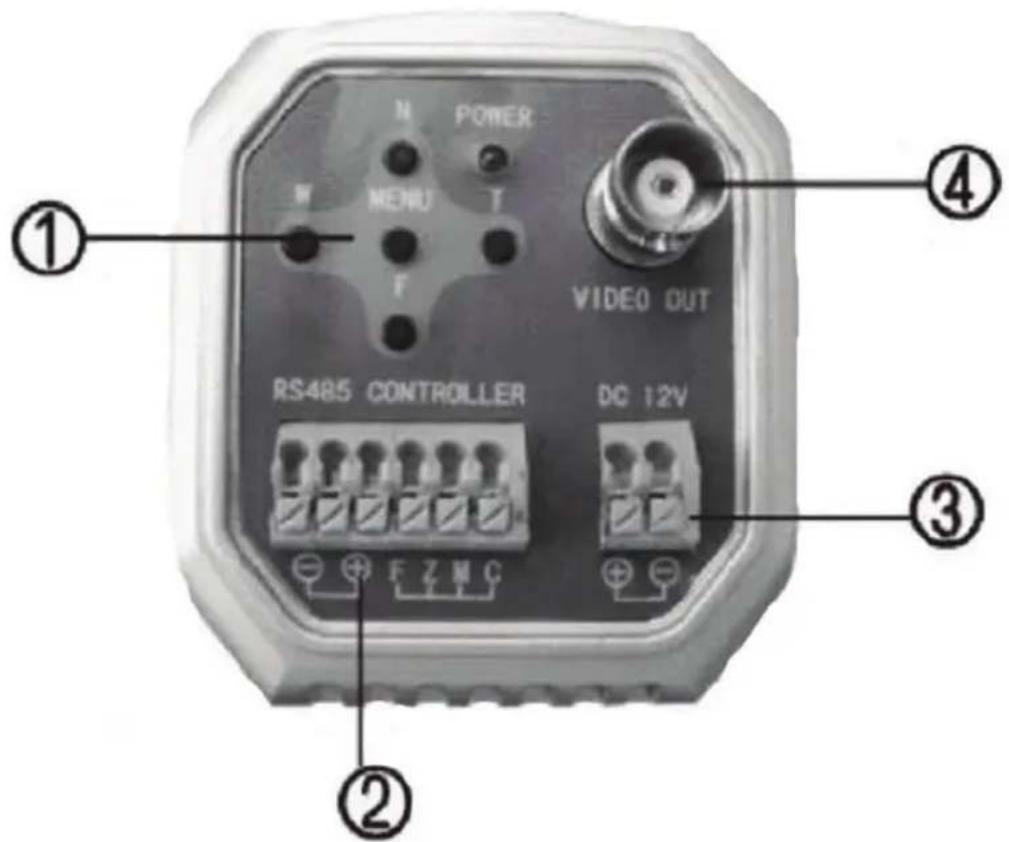

Beschreibung der Kamerarückseite:

1. Menutasten:

N - Einstellung des Fokus auf Objekte im Nahbereich
F - Einstellung des Fokus auf entfernt liegende Objekte
W-optischer Zoom,Weitwinkel
T - optischer Zoom, Telewinkel

1. Anschlussklemmen:
   RS485-
   RS485+
   F-Fokus
   Z-Zoom
   M-Menu
   C-Com
2. 12 VDC, 400 mA Anschlussklemmen
3. BNC-Videoausgang, <1,2Vp-p/75 Ohm

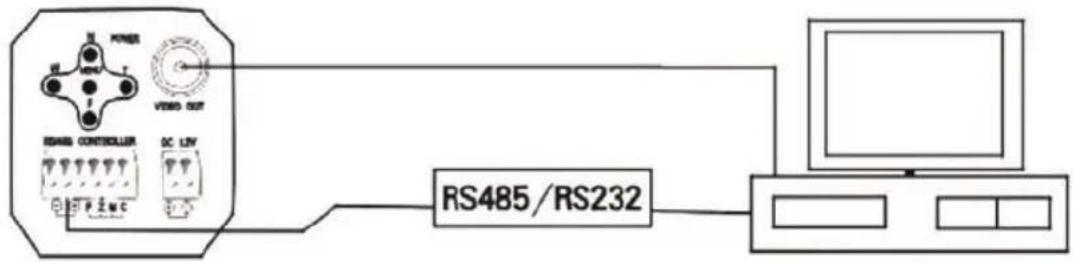

Anschlüsse:

• SchlieBen Sie ein 12 V AC/DC Netzteil an die Netzanschluss (3) an.
• Verbinden Sie das Videokabel (Koaxial) mit dem BNC-Videoausgang (4) und einem Monitor oder Videorekorder.
• RS485: Verbinden Sie die RS485-Verbindung mit einem Digital-Video recorder oder einer Tastatur zur Kommunikation, um die Linse und das Menu steuern.

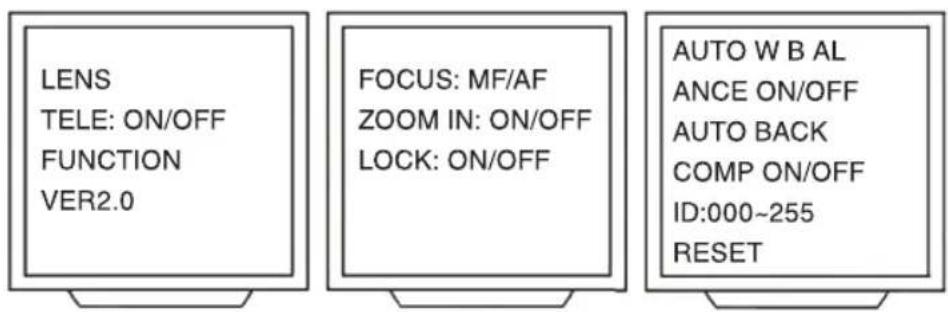

Menüsteuerung:

1. Drucken Sie die Menutaste, um das Menu aufzurufen.
2. Verwenden Sie die Taste W und T, um im Menu navigieren.
3. LENS - LINSE: Drücken Sie die Taste N, um die Einstellungen aufzurufen.
4. FOCUS - FOKUS: Drücken Sie die Taste N, um MF (manueller Fokus) oder AF (Autofokus) auszuwahlen.
5. Drücken Sie die Taste W, um ZOOM IND - ZOOM ANZ. auszuwahlen. Drücken Sie die Taste N, um ON (der Zoomfaktor wird im Bild angezeigt) oder OFF (der Zoomfaktor wird nicht im Bild angezeigt) auszuwahlen.
6. Drucken Sie die Taste W, um LOCK - SPERRE auszuwahlen. Drucken Sie die Taste N, um ON auszuwahlen.

Anmerkung: Mit der Lock-Funktion wird die Tastensperre fur alle Tasten aktiviert. Es ist nicht empfehlenswert, die Tasten zu sperren. Drucken Sie die Taste N und die Menutaste, um die Sperre aufzuheiten.

1. Drücken die Menutaste, um zum Hauptmenu zurückzugehen.
2. Drücken Sie die Taste W, um TELE auszuwahlen. Drücken Sie die Taste N, um On (27x Zoom) oder Off (22x Zoom) auszuwahlen.
3. Drücken Sie die Taste W, um FUNCTION - FUNKTIOn auszuwahlen. Drucken Sie die Taste N, um die Einstellungen aufzurufen.
4. Drücken Sie die Taste N, um AOT (white) BALANCE - AUTOM. (weiB) ABGLEICH auszuwahlen und auf On oder Off zu stellen.

Licht besitz understands die Farbtemperatures; das Auge kompensiert diese, so dass wir unter den meisten Lichtbedingungen natürliche Farben sehen. Wenn die Kamera auf ON gestellt ist, stellt die Kamera den Weißabgleich automatisch ein, um sich der wirklichen Farbe des Subjeks anzupassen.

1. Drücken Sie die Taste W, um AUTO BACK (light) COMP (ensation) - AUTOM. GEGEN (licht) KORR (ektur) auszuwahlen.
   Drücken Sie die Taste N, um AUTO BACK COMP auszuwahlen und auf On oder Off zu stellen.
   Wenn these Funktion auf "On" gestellt ist, wird die Gegenlichtkorrektur zum Korrigieren der Belichtung von Subjekten verwendet, die sich vor einer hellen Lichtquelle befinden.
2. Drücken Sie die Taste W, um ID auszuwahlen. Drücken Sie die Taste N, um die Nummer zu erhöhen. Drücken Sie die Taste F, um die Nummer zu verringern. Mit der Funktion ID wird der Kamera eine eindeutige Nummer zugewiesen, um diese beim Einsatz von mehreren Kameras unterscheiden zu konnen.
3. Drücken Sie die Taste W, um RESET - ZURUCKS. auszuwahlen. Durch Drücken der Taste N wird die Kamera auf die Werkseinstellungen zurückgesetzt. ANMERKUNG: Durch die Anwendung der RESET-Funktion werden alle persönlichen Einstellungen gelöscht.

ZOOM SPEED (ZOOM GESCHWINDIGKEIT)

Zoomgeschwindigkeit der Kamera einstellen.

ZOOM START

DenkleinstenzZoomintervalleinstellen.

ZOOM STOP

Den größten Zoomintervalle einstellen.

START TIME (ANFANGSPOSITION)

Anfangsposition des Zooms einstellen.

STOP TIME (ENDPOSITION)

Endposition des Zooms einstellen.

INIT SET (WERKSEINSTELLUNG)

Die Einstellungen und die Motorposition zusücksetzen. Es ist nicht notwendig, nach dem Ändern der ID die Stromzufuhr zu unterbrechen. Mit Hilfe dieser Funktion kann die interne ID aktualisiert werden.

FOCUSSENSE (FOKUSEMPFINDLICHKEIT)

Fokus Empfindlichkeit der Kamera einstellen.

3 OSD-Anzeigeoptionen.

IR CUT (IR CUT)

AnthisemModellnichtverfügbar.

SHUTTER (VERSCHLUSSZEIT)

AUTO (1/50--1/10000 optional).

DAY/NIGHT (TAG/NACHT)

Unterstzt die Einstellungen Einfarbig, S&W, Auto Farbe zu S&W.

Technische Daten:

Aufnahmegerät: 1/4" Sony CCD

Auflösung: 420 Zeilen

Linse: 3,9mm 97,2mm

Verständungsregelung: automatisch

BLC: Ein/Aus

Beleuchungsstärke: 0,8 Lux

Elektronischer Verschluss: 1 / 50 1 / 100.000 s

Signal/Rausch-Verhältnis: >48 dB

Betriebstemperatur: -20 °C~50 °C

Sync. System: Intern

Zeilenmethode: + / - 5 VDC + / - 12 VDC

Busmethode: RS485

Busprotokoll: Pelco D&P

Baudrate: 9600

Videoausgang: <1,2 Vp-p/75 Ohm

Stromeingang: 12 VDC, 400 mA

KONFORMITÄTSERKLÄRUNG

Wir,

Nedis B.V.

De Tweeling 28

erklaren, dass das Produkt:

Name: König Security

Model: SEC-CAM800

Beschreibung: 27x Digitalzoom CCTV-Kamera

den folgenden Standards entspricht:

EMV: EN55013:2001+A1:2003+A2:2006, CISPR13:2001+A1:2003+A2:2006, Emissions

EN55020:2002+A1:2003+A2:2005,C CISPR20:2002+A1:2002+A2:2004, IMMUNITY

Befolgdt die Vorschriften der Richtlinie EMC 89/336/EC.

s-Hertogenbosch, 02.11.2007

Frau J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

VORSICHT

TROMSCHLAGEGFAHR NICH TOFFEN

Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkte AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, wenn eine

Wartung erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollen. Sorgen Sie dazu, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Lösungsmittel oder Schleifmittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.

Copyright ©

KONIG

SECURITY

SEC-CAM800

Min. Lichtsterkte: 0,8 lux

Elektronische sluiter: 1 / 50 1 / 100.000 sec.

Name: König Security

Modello: SEC-CAM800

Stöd für justering enskilda färger, S&V, auto-färg für S&V.

Specificationer:

Bildsensor: 1/4" Sony CCD

Objektiv: 3,9mm 97,2mm

Nivareglering: Automatism

BLC: PA/AV

Ljusstyrka: 0,8 Lux

Elektronisk slutare: 1/50~1/100 000 sek

S/N Ratio >48dB

Drifttemperatur: -20 °C~ 50 °C

Synk. system: Internet

Linjemetod: +/-5V +/-12V

Bussmetod: RS485

Bussprotokoll: Pelco D&P

Baud: 9600

Videoutgang: <1.2Vp-p/75 Ohm

Ineffekt: 12V, 400mA
