Tuotetyyppi	Valvontakamera CCTV
Merkki	Konig Security
Malli	SECCAM800 (SEC-CAM800)
Anturi	CCD 1/4" Sony
Resoluutio	420 TV-linjaa
Objektiivi	3,9 mm ~ 97,2 mm (optinen zoom x27)
Digitaalinen zoom	x27 (säädettävä x22 tai x27)
Päivä/yö-toiminto	Kyllä, automaattinen värin/mustavalkoinen vaihto
Valaistuksen minimitaso	0,8 Lux
Elektroninen suljin	1/50 ~ 1/100 000 s (automaattinen)
Valkotasapaino	Automaattinen (ON/OFF)
Takavalon kompensointi	Auto Back Light Compensation (ON/OFF)
Tehon saanti	12 VDC, 400 mA
Videolähtö	BNC, < 1,2 Vp-p / 75 Ω
Hallinta	RS485 (Pelco D/P, 9600 baudia)
Arvioidut mitat	130 x 70 x 60 mm (arvio)
Arvioitu paino	400 g (arvio)
Käyttölämpötila	-20 °C - 50 °C
Signaali-kohinasuhde	> 48 dB
Huolto	Puhdista kuivalla liinalla, älä käytä liuottimia
Turvallisuus	Älä avaa, sähköiskun vaara
Takuu	Ei ole voimassa, jos laitetta on muokattu tai käytetty väärin
Standardit	EN55013, EN55020 (EMC)

Usein kysytyt kysymykset - SECCAM800 KONIG

Kuinka pääsen SECCAM800-kameran asetusvalikkoon?

Paina kameran takapaneelissa olevaa Menu-painiketta. Käytä W (wide) ja T (tele) -painikkeita navigoidaksesi vaihtoehdoissa. Vahvista N (near) -painikkeella päästäksesi alivalikoihin.

Kuinka säädän tarkennusta manuaalitilassa?

Valitse valikosta LENS ja sitten FOCUS. Paina N vaihtaaksesi AF:sta (automaattitarkennus) MF:ään (manuaali). Käytä sitten N ja F -painikkeita tarkennuksen säätöön.

Mitä tehdä, jos kuva on liian tumma tai ylivalottunut?

Ota käyttöön takavalon kompensointi (BLC) FUNCTION-valikossa asettamalla AUTO BACK COMP arvoon ON. Tämä korjaa kohteiden valotuksen kirkkaan valonlähteen edessä.

Kuinka palautan kameran tehdasasetuksiin?

Päävalikossa käytä W-painiketta valitaksesi RESET, paina sitten N. Huomio: tämä poistaa kaikki mukautetut asetukset.

Voinko käyttää kameraa ilman RS485-yhteyttä?

Kyllä, kamera toimii itsenäisesti. RS485-yhteys tarvitaan vain, jos haluat ohjata sitä etänä DVR:n tai erillisen näppäimistön avulla.

Mikä on optisen zoomin alue?

Kamera tarjoaa optisen zoomin 3,9 mm - 97,2 mm, eli x27-kertoimen. Voit myös rajoittaa zoomin arvoon x22 valikossa asettamalla TELE arvoon OFF.

Kuinka puhdistan kameran?

Käytä pehmeää ja kuivaa liinaa puhdistaaksesi kotelon ja objektiivin. Älä koskaan käytä liuottimia, hankaavia aineita tai nesteitä. Irrota virtalähde ennen puhdistusta.

Voiko kameraa käyttää ulkona?

Käyttölämpötila on -20 °C - 50 °C, mutta kamera ei ole vedenpitävä. Se on asennettava säältä suojattuun ympäristöön tai sopivaan koteloon.

Kuinka annan kameralle yksilöllisen tunnuksen?

Valitse FUNCTION-valikosta ID. Käytä N lisätäksesi numeroa ja F vähentääksesi. Jokaisella samassa RS485-verkossa olevalla kameralla on oltava yksilöllinen tunnus.

Miksi kuva pysyy mustavalkoisena myös päivällä?

Tarkista PÄIVÄ/YÖ-asetus valikosta. Varmista, että se on asetettu AUTO (väri -> MV) tai VÄRI. Jos se on asetettu MUSTAVALKOINEN-tilaan, kuva pysyy mustavalkoisena jatkuvasti.

KÄYTTÖOHJE SECCAM800 KONIG

Ammattikayttoon tarkoitettu CCTV-värikamera, jossa 27x digitaalista zoomia ja paivä/yö-toiminto. Paivällä kamera tarjoaa täydellisiavärikuvia ja yollä kuvat ovat automaattisesti mustavalkoisia. Digitaalinen zoomi ja automaattinen tarkennus takaavat aina terävän kuvan. Laitteessa on digitaalinen asetusvalikko.

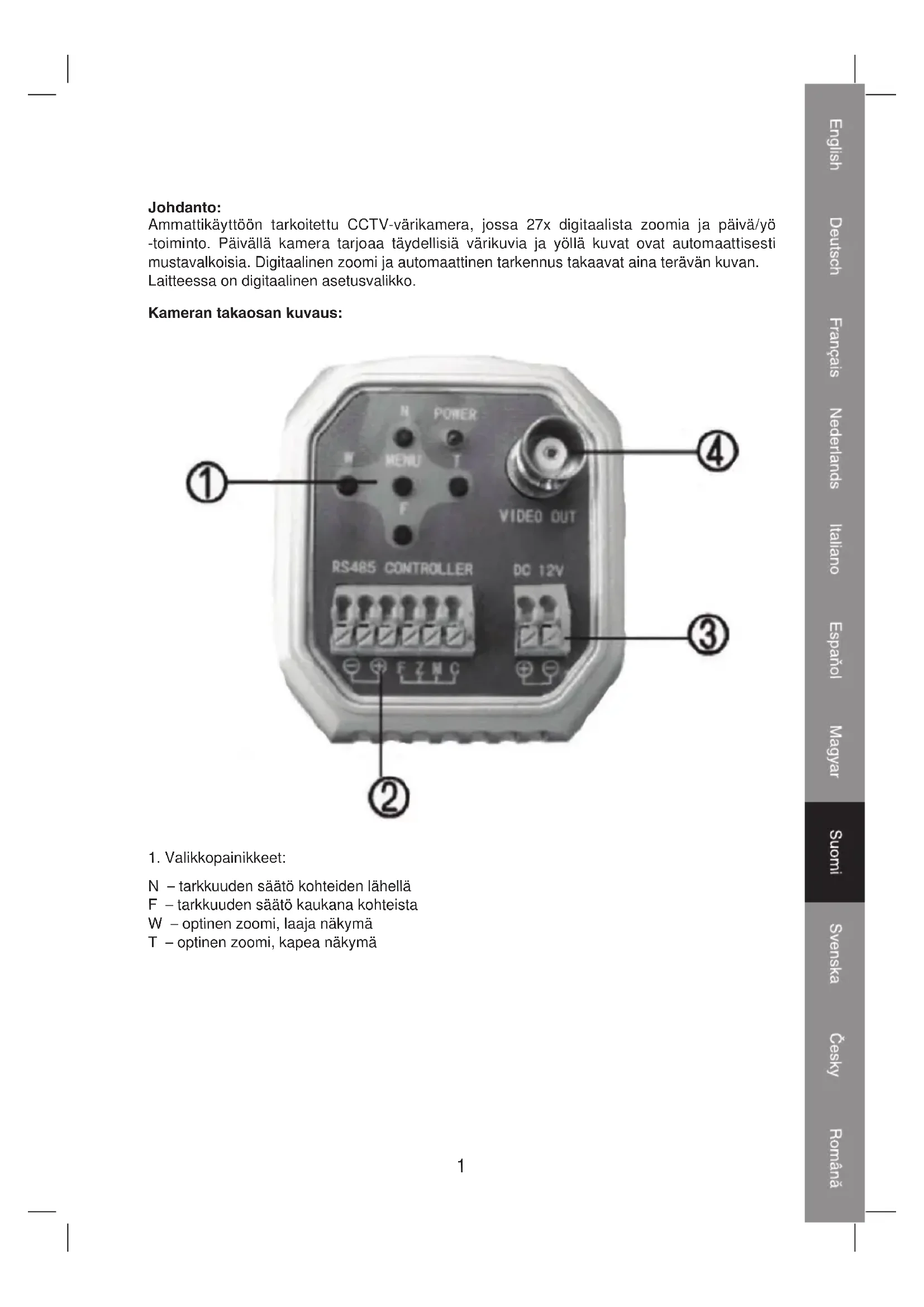

Kameran takaosan kuvaus:

1. Valikkopainikkeet:

N - tarkkuuden saatö kohteiden lahellä
F - tarkkuuden saatö kaukana kohteista
W - optinen zoomi, laaja nakymä
T - optinen zoomi, kapea nakymä

1. Pinneliittimet:
   RS485-
   RS485+
   F Focus (Tarkennus)
   Z-Zoom (Zoomi)
   M-Menu (Valikko)
   C - Com (Kompensaatio)
2. 12VDC, 400mA pinneliittimet
3. BNC-videoähtö, <1.2Vp-p/75 Ohm

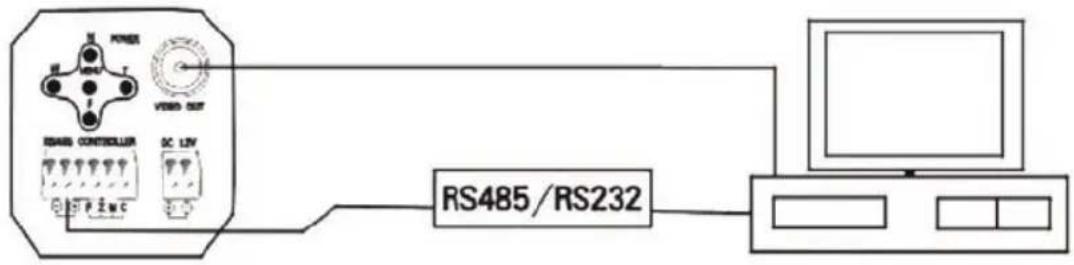

Kytkennat:

• Liitä 12V AC/DC-sovitin teholittimiin (3).
• Liitä videoon (koaksi-) kaapeli BNC-videolahtöän (4) ja monitoriin tai nauhoittimeen.
• RS485: liitä RS485-kytkentä DVR: IIä tai nappämistöllä objektivien ja valikon hallintaa varten.

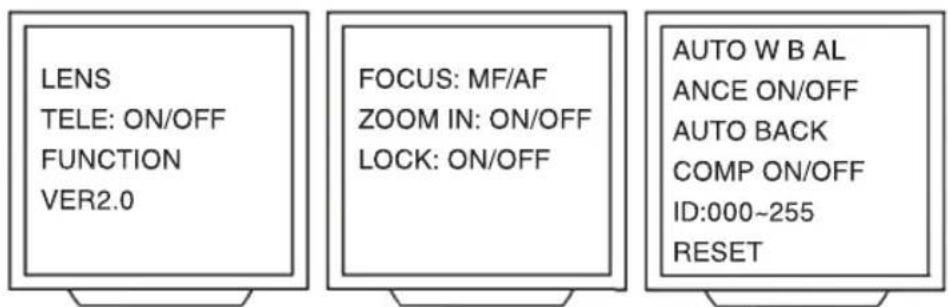

Valikon hallinta:

1. Siirry valikkoon painamalla valikkopainiketta.
2. Selaa valikkoa painikkeilla W ja T.
3. LENS (objektivit): siirry asetuksiin painamalla painiketta N.
4. FOCUS (tarkennus): valitse MF (manuaalinen tarkennus) tai AF (automaattinen tarkennus) painamalla painiketta N.
5. Valitse ZOOM IND painamalla painiketta W. Valitse ON (zoomausarvo nakyy kuvassa) tai OFF (zoomausarvo ei nay kuvassa) painikkeella N.
6. Valitse LOCK (lukitus) painikkeella W. Valitse ON painikkeella N.
   HUOMAUTUS: lukitustoiminto lukitsee kaikki painikkeet. Painikkeiden lukitus ei ole suositeltavaa. Poista lukitus painamalla painiketta N ja valikkopainiketta.
7. Palaa paavlikoon painamalla valikkopainiketta.
8. Valitse TELE painikkeella W. Valitse On (27x Zoomi) tai Off (22x Zoomi) painikkeella N.
9. Valitse FUNCTION (toiminto) painikkeella W. Siirry asetuksiin painamalla painiketta N.
10. Valitse AUTO BALANCE (valkotasapaino) On tai Off painikkeella N. Valossa on eri varilampotiloja; silma kompensoi taman ja siksi naemme luonnollisia varejä useimmissa valotiloissa. Kun kamera on asetetu tilaan ON, kamera sataa automaattisesti valkotasapainon kohte todellisen varin mukaan.
11. Valitse AUTO BACK (valo) COMP (kompensaatio) painikkeella W.
    Valitse AUTO BACK COMP (valkotasapaino) On tai Off painikkeella N.
    Kun valinta "On" on valittu, taustavalon kompensaatio on videovahvistus niiden kohteiden korjaamiseksi, jotka ovat voimakkaan valolähteen edessa.
12. Valitse ID painikkeella W. Korota lukua painamalla painiketta N. Laske lukua painamalla painiketta F. ID-toiminto mahdollistaa yksilollisen luvunasetuksen kameralle silloin, kun käytössa on useampi kuin yksi kamera.
13. Valitse RESET (resetointi) painikkeella WKameran asetukset palautetaan oletusasetuksiin painamalla painiketta N. HUOMAUTUS: RESET-toiminto poistaa kaikki henkilokohtaiset asetukset.

ZOOM SPEED

Valitse kameran zoomausnopeus.

ZOOM START

Valitse minimi zoomausvali.

ZOOM STOP

Valitse maksimi zoomausvali.

START TIME

Valitse zoomauksen aloituskohta.

STOP TIME

Valitse zoomauksen Iopetuskohta.

INIT SET

Palauta kameran oletus, palauta moottorin kohta. Virtaa ei tarvitse katkaista tunnisteen muokkauksen jälkeen, voit paivittä sisäisen tunnisteen palauttamalla tämän toiminnon.

FOCUSSENSE

Valitse kameran kohdistusherkkyys.

OSD MODE

3 OSD naytoasetukset.

IR CUT

Ei kaytettavissä tassä versiosa.

SHUTTER

AUTO (1/50--1/10000 valinnainen).

DAY/NIGHT

Tukey hden varin saatamista, MV, autom. vari mustavalkoiseen.

Tekniset tiedot:

Vastaanottolaite: 1/4" Sony CCD

Resolutio: 420 juovaa

Objektivit: 3,9 mm ~ 97,2 mm

Vahvistus: automaattinen

BLC: On/Off

Valaisu: 0,8 Luksia

Sahkotoiminluukku:1/50\~1/100.000s

S/N-suhde: >48dB

Käyttolampötila: -20^ 50^

Synk. järestelma: sisäinen

Juovamenetelma: +/-5VDC~+/-12VDC

Väylämenetelma: RS485

Väyläprotokolla: Pelco D&P

Modulointinopeus: 9600

Videolähtö: <1.2Vp-p/75 Ohm

Tehon syöttö: 12VDC, 400mA

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Nedis B.V.

De Tweeling 28

vakuutamme, etta tuote:

Nimi: König Security

Malli: SEC-CAM800

Kuvaus: 27x Digitalinen CCTV-zoomikamera

Täytäa seuraavat standardit:

EMC: EN55013:2001+A1:2003+A2:2006, CISPR13:2001+A1:2003+A2:2006, Päästö

EN55020:2002+A1:2003+A2:2005,C CISPR20:2002+A1:2002+A2:2004,HAIRONSIETO

Direktiivin 89/336/ETY mukaisesti.

's-Hertogenbosch, 02.11.2007

Mrs. J. Gilad

Toimitusjohtaja

Turvallisuuteen liittyvat varoitukset:

Sahköiskuvaaran välttamiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutetu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia

esiintyy. Aia altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Alä kayta liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvolliusus mitatöityy, jos tuote vauroituu sihen tehtyjen muutoksien tai sen värinkäytön takia.

Yleista:

Muutoksia malliin ja teknisin ominaisuuksin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitta on kasetiltäva sellaisina.

Huomio:

Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytettyjä sahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjarjestelmä.

Copyright ©

KONIG

SECURITY

SEC-CAM800

CCTV 27x ZOOM

KAMERA

MANUAL

MODE D'EMPLOI

MANUALE

HASZNÁLATI UTMUTATÓ

BRUKSANVISNING

MANUAL DE UTILIZARE

ANLEITUNG

GEBRUKSAANWIJZING

MANUAL DE USO

KAYTTOOHJE

NAVOD KPOUZITI
