INTEGRA 66750 POS - Hotă TEKA - Manual de utilizare gratuit

Tip de produs	Hotă aspirantă
Marcă	TEKA
Model	INTEGRA 66750 POS
Versiune de utilizare	Aspirantă (evacuare exterioară) sau filtrantă (reciclare interioară)
Iluminare	LED, durată de până la 10 ori mai mare decât becurile tradiționale
Filtru anti-grăsime	Metalic, lavabil în mașina de spălat vase (ciclu rapid, temperatură scăzută) sau manual
Filtru de cărbune activ	Opțional pentru versiunea de reciclare, schimbat la fiecare 4 luni
Distanța minimă de siguranță	50 cm deasupra plitelor electrice, pe gaz sau mixte
Conexiune electrică	Tensiune conform plăcuței indicatoare (ex. 230 V ~ 50 Hz)
Norme de siguranță	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Norme de performanță	EN/IEC 61591, ISO 5167, EN/IEC 60704, ISO 3741, EN 50564, IEC 62301
Norme CEM	EN 55014-1/2, CISPR 14-1/2, EN/IEC 61000-3-2/3
Întreținerea panoului de aspirație	Curățați cu o cârpă umedă și detergent lichid neutru (aceeași frecvență ca filtrul anti-grăsime)
Întreținerea filtrului anti-grăsime	Curățați cel puțin o dată pe lună
Înlocuirea lămpilor	LED integrat, contactați serviciul de asistență tehnică
Reciclare	Conform directivei DEEE 2012/19/EC, nu se aruncă împreună cu deșeurile menajere
Accesorii opționale	Filtru de cărbune activ, conducte de evacuare (nu sunt furnizate)

Întrebări frecvente - INTEGRA 66750 POS TEKA

Care este distanța minimă între hotă și plită?

Distanța trebuie să fie de cel puțin 50 cm pentru plite electrice, pe gaz sau mixte. Dacă instrucțiunile plitei specifică o distanță mai mare, respectați-o.

Cum se curăță filtrul anti-grăsime?

Curățați filtrul anti-grăsime metalic o dată pe lună manual cu un detergent neagresiv sau în mașina de spălat vase în ciclu rapid și temperatură scăzută. Mașina de spălat vase poate decolora filtrul fără a afecta performanța.

Cât de des trebuie schimbat filtrul de cărbune activ?

Filtrul de cărbune activ trebuie schimbat la maximum 4 luni. Nu poate fi curățat sau regenerat.

Cum se demontează panoul de aspirație pentru curățare?

Trageți panoul în jos pe partea din față, împingeți micul pârghie din partea dreaptă spre stânga, apoi desprindeți-l de balamalele posterioare. Curățați cu o cârpă umedă și detergent neutru.

Pot folosi hota fără filtru de cărbune în versiunea de evacuare exterioară?

Da, pentru versiunea aspirantă, scoateți filtrul de cărbune activ dacă este prezent. Folosiți un conduct de evacuare cu diametrul egal cu flanșa de racord.

Ce fac dacă lampa LED nu mai funcționează?

Lămpile LED trebuie înlocuite de serviciul de asistență tehnică. Nu încercați să le înlocuiți singur.

Ce detergenți se folosesc pentru curățarea hotei?

Folosiți exclusiv o cârpă umedă cu detergenți lichizi neutri. Nu folosiți produse abrazive sau alcool.

Poate fi folosită hota fără panoul de aspirație?

Nu, nu folosiți niciodată hota fără panoul montat corect. Acest lucru ar putea prezenta risc de șoc electric.

Cum se reduce impactul asupra mediului în timpul utilizării?

Porniți hota la viteză minimă în timpul gătitului, lăsați-o să funcționeze câteva minute după. Folosiți vitezele mari doar în caz de fum puternic. Curățați filtrele regulat și folosiți un conduct de diametru maxim pentru a optimiza randamentul.

Ce fac în caz de funcționare defectuoasă sau nevoie de piese de schimb?

Contactați serviciul post-vânzare sau un profesionist calificat. Nu modificați circuitul electric sau mecanic singur.

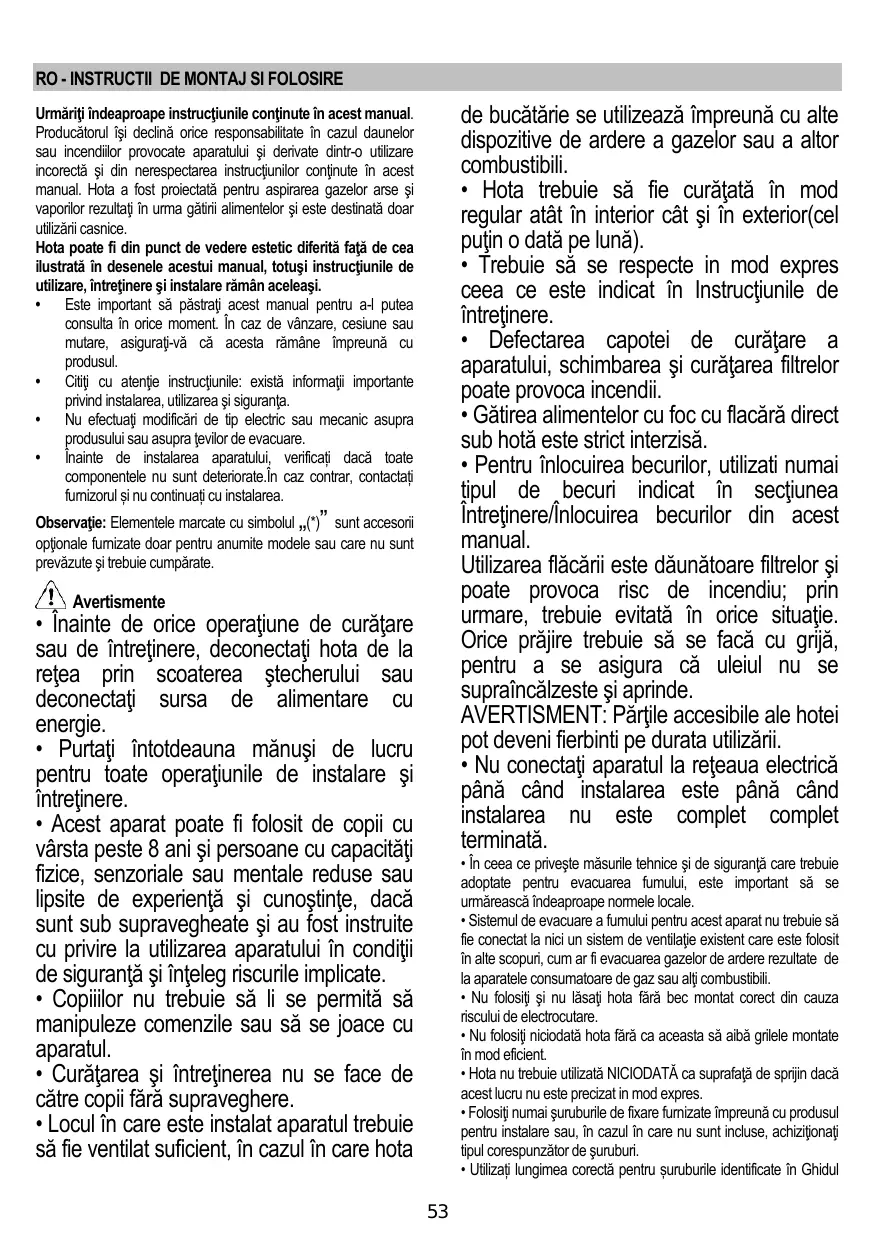

MANUAL DE UTILIZARE INTEGRA 66750 POS TEKA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor realizați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Observație: Elementele marcate cu simbolul (*) sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Avertisment

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energia.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheați și au fost instruiți cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota

de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.

• Hota trebuie să fie curățată și în mod regulat atât în interior cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alți combustibili.
• Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi. Utilizați lungimea corectă pentru șuruburile identificate în Ghidul

de instalare.

• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE!

• Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performanță: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

ATENȚIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENȚIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor sau orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.

Se declină orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice și de 50 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzut cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzut cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar conform normelor, care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE!

Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

Atenție! Înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat, în așa fel încât să poată preveni orice risc.

Montarea

Informații preliminare pentru instalare:

Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese. - Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă. - Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

În caz de prezență de panouri și/sau corpuri suspendate laterale, verificați să existe spațiu suficient pentru a instala hota și să fie întotdeauna posibil accesul la panoul de comenzi.

Funcționarea

Deschideți întotdeauna complet captatorul de vapori (A).

Fig. 9

		Lumina ON
	1	Viteza 1 Lumina ON
	2	Viteza 2 Lumina ON
	3	Viteza 3 Lumina ON
	0	OFF
	1	Viteza 1 Lumina OFF
	2	Viteza 2 Lumina OFF
	3	Viteza 3 Lumina OFF

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV o lavetă îmbibată cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Panou

Fig. 8

Atenție! Țineți cu ambele mâini panoul când demontați sau remontați în poziție pentru a evita căderea acestuia sau cauzarea de daune persoanelor sau lucrurilor.

Demontare:

- trageți panoul (LATURA ANTERIOARĂ) cu forță în jos,

• împingeți spre stânga maneta mică din partea dreaptă a panoului,
• desprindeți-o din balamalele posteroare.

Curățare:

Panoul de aspirare se curăță cu aceeași frecvență ca și filtrul de cărbune; folosiți o lavetă îmbibată cu detergenți lichizi neutri.

Evitați folosirea de produse ce conțin abrazivi. NU UTILIZAȚI ALCOOL!

Montaj:

Panoul se agață posterior și se fixează anterior prin încastrare în axele așezate în acest scop pe suprafața hotei.

Atenție: verificați întotdeauna ca panoul să fie bine fixat la locul său.

Filtru anti-grasimi

Fig. 1-7

Captează particule de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu își va pierde caracteristicile de filtrare.

Pentru demontarea filtrului, trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 6

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.

Pentru demontare, rotiți în sens antiorar.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.

Păstrați strict la instrucțiunile de utilizare. Firma nu poartă responsabilitate pentru eventuale nefuncționări, defecțiuni sau înlocuiri ale aparatului, apărute în rezultatul nefolosirii instrucțiunilor în actualul mod. Aspiratoarele sunt proiectate pentru aspirarea de praf și particule, care se pot depune la întreținere, și sunt destinate doar pentru uz casnic.

Aspiratorul poate să difere vizual de desenele prezentate în actualul mod, dar indiferent de aceasta, instrucțiunile de utilizare, întreținerea și instalarea sunt absolut aceleași.

Vă sfătuim să păstrați acest manual pentru a-l putea folosi în orice moment. La vânzare, predare sau transmitere, manualul de utilizare trebuie să rămână împreună cu produsul. - Citiți instrucțiunile! Ele conțin informații importante privind instalarea, utilizarea și măsurile de siguranță. Este indicată prezența componentelor electrice și mecanice asupra produsului și asupra cablului de alimentare! - Înainte de a începe instalarea, asigurați-vă că toate piesele sunt prezente. Dacă lipsesc, contactați reprezentanții comerciali și nu începeți instalarea.

Atenție: Piesele marcate cu simbolul "(*)" sunt furnizate doar cu anumite modele sau trebuie achiziționate separat.

Avertismente

• Înainte de a efectua orice operație legată de curățare sau întreținere, deconectați aspiratorul de la rețeaua electrică, scoțând ștecherul din priză sau oprind întrerupătorul principal. - La efectuarea oricărei operații legate de instalare și întreținere, folosiți mănuși de protecție.
• Aparatul poate fi folosit de copii cu vârsta de peste 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, dacă sunt supravegheate sau au primit instrucțiuni privind utilizarea în siguranță.
