MANUAL DE UTILIZARE WS 11-115 AEG

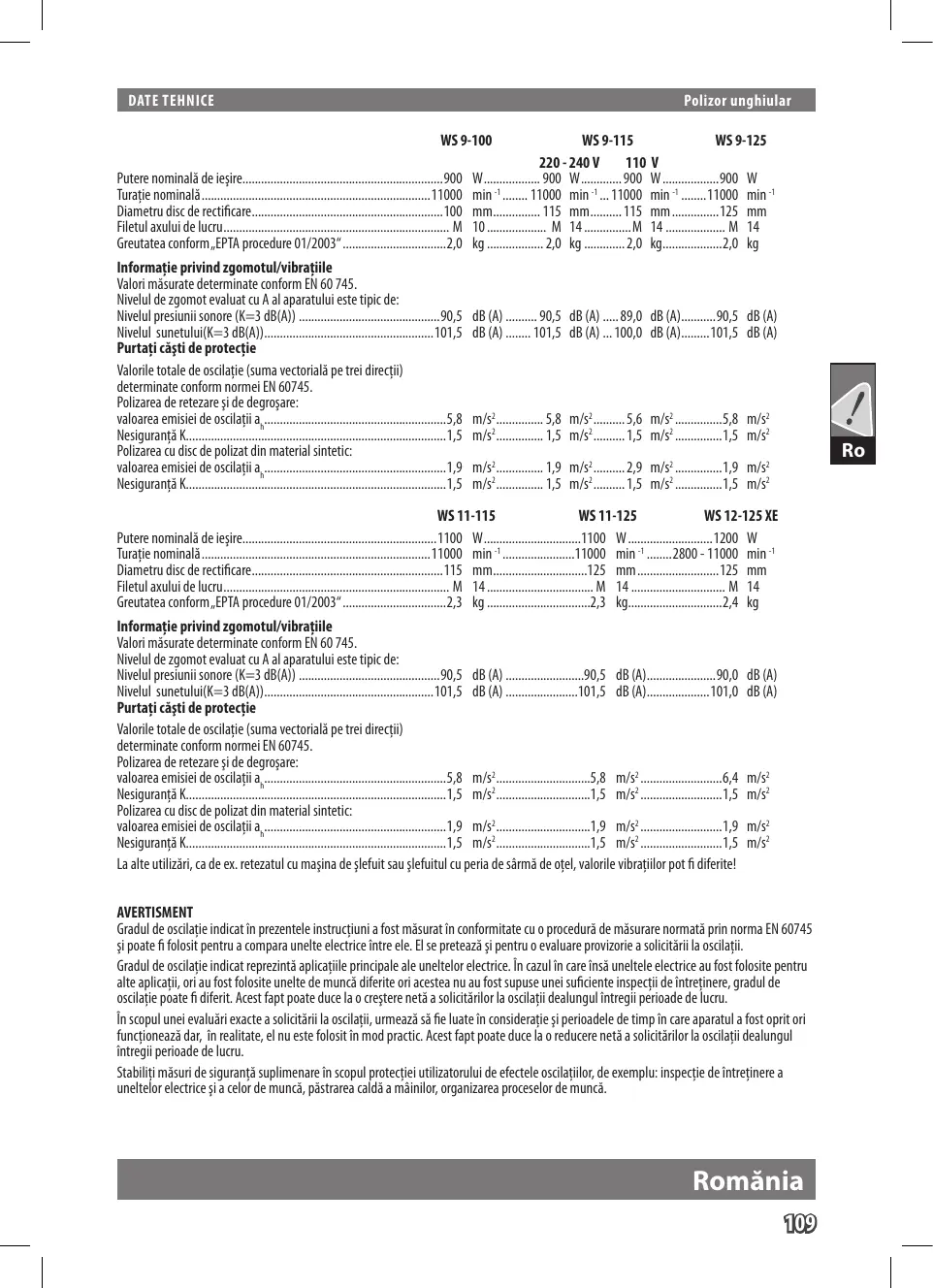

WS 11-115 WS 11-125 WS 12-125 XE Putere nominală de ieşire..............................................................1100 W................................1100 W............................1200 W Turaţie nominală..........................................................................11000 min -1........................11000 min -1.........2800 - 11000 min -1 Diametru disc de rectificare..............................................................115 mm...............................125 mm...........................125 mm Filetul axului de lucru......................................................................... M 14................................... M 14............................... M 14 Greutatea conform „EPTA procedure 01/2003“..................................2,3 kg..................................2,3 kg...............................2,4 kg Informaţie privind zgomotul/vibraţiile Valori măsurate determinate conform EN 60 745. Nivelul de zgomot evaluat cu A al aparatului este tipic de: Nivelul presiunii sonore (K=3 dB(A))..............................................90,5 dB (A)..........................90,5 dB (A).......................90,0 dB (A) Nivelul sunetului(K=3 dB(A)).......................................................101,5 dB (A)........................101,5 dB (A).....................101,0 dB (A) Purtaţi căşti de protecţie Valorile totale de oscilaţie (suma vectorială pe trei direcţii) determinate conform normei EN 60745. Polizarea de retezare şi de degroşare: valoarea emisiei de oscilaţii ah. .........................................................5,8 m/s2. .............................5,8 m/s2...........................6,4 m/s2 Nesiguranţă K...................................................................................1,5 m/s2. .............................1,5 m/s2...........................1,5 m/s2 Polizarea cu disc de polizat din material sintetic: valoarea emisiei de oscilaţii ah. .........................................................1,9 m/s2. .............................1,9 m/s2...........................1,9 m/s2 Nesiguranţă K...................................................................................1,5 m/s2. .............................1,5 m/s2...........................1,5 m/s2 La alte utilizări, ca de ex. retezatul cu maşina de şlefuit sau şlefuitul cu peria de sârmă de oţel, valorile vibraţiilor pot fi diferite! AVERTISMENT Gradul de oscilaţie indicat în prezentele instrucţiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin norma EN 60745 şi poate fi folosit pentru a compara unelte electrice între ele. El se pretează şi pentru o evaluare provizorie a solicitării la oscilaţii. Gradul de oscilaţie indicat reprezintă aplicaţiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost folosite pentru alte aplicaţii, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suficiente inspecţii de întreţinere, gradul de oscilaţie poate fi diferit. Acest fapt poate duce la o creştere netă a solicitărilor la oscilaţii dealungul întregii perioade de lucru. În scopul unei evaluări exacte a solicitării la oscilaţii, urmează să fie luate în consideraţie şi perioadele de timp în care aparatul a fost oprit ori funcţionează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a solicitărilor la oscilaţii dealungul întregii perioade de lucru. Stabiliţi măsuri de siguranţă suplimenare în scopul protecţiei utilizatorului de efectele oscilaţiilor, de exemplu: inspecţie de întreţinere a uneltelor electrice şi a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă. Romănia

AVERTISMENT! Citiţi toate avizele de siguranţă şi indicaţiile, chiar şi cele din borşura alăturată. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare.

Avertismente comune pentru şlefuire, şlefuire cu hârtie abrazivă, lucrul cu periile de sârmă, lustruire şi tăiere: a) Această sculă electrică se va utiliza ca polizor, perie de oţel şi maşină de debitat cu disc abraziv. Aveţi în vedere toate indicaţiile de siguranţă, instrucţiunile, reprezentările şi datele pe care le primiţi împreună cu scula electrică. Nerespectarea indicaţiilor de mai jos poate conduce la electrocutare, incendiu şi/sau vătămări corporale grave. b) Această sculă electrică nu este adecvată pentru rodare. Utilizarea sculei electrice la operaţii pentru care nu este concepută poate cauza pericole şi accidentări. c) Nu folosiţi dispozitive de lucru care nu sunt prevăzute şi recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că dispozitivul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură. d )Turaţia admisă a dispozitivului de lucru trebuie să fie cel puţin egală cu turaţia maximă indicată pe scula electrică. Un accesoriu care se roteşte mai repede decât este admis, se poate rupe, iar bucăţile desprinse pot zbura în toate părţile. e) Diametrul exterior şi grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greşit dimensionate nu pot fi protejate sau controlate în suficientă măsură. f) Discurile de şlefuit, flanşele, discurile abrazive sau celelalte accesorii trebuie să se potrivească exact pe arborele de polizat al sculei dumneavoastră electrice. Dispozitivele de lucru care nu se potrivesc exact pe arborele de polizat al sculei dumneavoastră electrice, se rotesc neuniform, vibrează foarte puternic şi pot duce la pierderea controlului. g) Nu folosiţi dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlaţi dacă dispozitivele de lucru ca discurile de şlefuit nu sunt sparte şi fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte tocite, dacă periile de sârmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificaţi dacă nu s‑a deteriorat sau folosiţi un dispozitiv de lucru nedeteriorat. După ce aţi controlat şi montat dispozitivul de lucru, ţineţi persoanele aflate în preajmă în afara planului de rotaţie al dispozitivului de lucru şi lăsaţi scula electrică să funcţioneze un minut la turaţia nominală. De cele mai multe ori, dispozitivele de lucru deteriorate se rup în această perioadă de probă. h) Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul. Romănia

i) Aveţi grijă ca celelalte persoane să păstreze o distanţă

sigură faţă de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecţie. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru. j) Ţineţi aparatul de mânerele izolate când executaţi lucrări la care scula tăietoare poate nimeri peste conductori electrici ascunşi sau peste cablul propriu. Intrarea în contact a sculei tăietoare cu o linie electrică prin care circulă curent poate pune sub tensiune şi componente metalice ale aparatului şi să ducă la electrocutare. k) Ţineţi cablul de alimentare departe de dispozitivele de lucru care se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau braţul dumneavoastră poate nimeri sub dispozitivul de lucru care se roteşte. l) Nu puneţi niciodată jos scula electrică înainte ca dispozitivul de lucru să se fi oprit complet. Dispozitivul de lucru care se roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice. m) Nu lăsaţi scula electrică să funcţioneze în timp ce o transportaţi. În urma unui contact accidental cu dispozitivul de lucru care se roteşte, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră. n) Curăţaţi în mod regulat fantele de ventilaţie ale maşinii electrice. Suflanta motorului trage praf în carcasă, iar o acumulare accentuată de praf metalic poate cauza pericole electrice. o) Nu utilizaţi aparatul în apropierea materialelor inflamabile. Scânteile pot aprinde aceste materiale. p) Nu utilizaţi accesorii de lucru care necesită agenţi de răcire fluizi. Utilizarea apei sau a altor agenţi de răcire fluizi poate provoca scurtcircuit. Reculul şi indicaţii de siguranţă corespunzătoare Reculul reprezintă reacţia bruscă rezultată ca urmare a rotirii unui accesoriu de lucru prins sau blocat, precum disc de şlefuit, suport de şlefuit, perie de sârmă etc. Prinderea sau blocarea duce la oprirea abruptă a accesoriului de lucru aflat în rotaţie. Prin aceasta, un aparat necontrolat aflat în rotaţie este accelerat în locul unde s-a produs blocarea în sens opus direcţiei de rotaţie a accesoriului de lucru. Dacă, de exemplu, un disc de şlefuit se agaţă sau se blochează în piesa de lucru, marginea discului de şlefuit care penetrează direct piesa de lucru se poate agăţa în aceasta şi duce astfel la smulgerea discului de şlefuit sau poate provoca recul. Discul de şlefuit se va deplasa către operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În această situaţie discurile de şlefuit se pot chiar rupe. Reculul este consecinţa utilizării greşite sau defectuoase a ferăstrăului. El poate fi împiedicat prin măsuri de prevedere adecvate, conform celor descrise în cele ce urmează. a) Ţineţi bine şi strâns scula electrică şi ajustaţi-vă poziţia corpului şi a braţelor într-o poziţie în care puteţi contracara forţele de recul. Dacă există, utilizaţi întotdeauna mânerul suplimentare pentru a controla cât mai bine forţele de recul sau momentele de reacţiune în cazul în care maşina este la turaţie maximă. Prin măsuri preventive adecvate, operatorul poate controla forţele de recul şi de reacţiune. b) Nu puneţi mâna în apropierea unei componente aflate în rotaţie. În caz de recul, scula se poate mişca peste mâna dumneavoastră. c) Evitaţi poziţionarea corpului în aceeaşi zonă în care este mişcat aparatul în cazul unui recul. Forţa de recul antrenează aparatul în direcţia opusă mişcării discului de şlefuit, în zona în care s-a blocat. d) Lucraţi cu deosebită atenţie în zona colţurilor, muchiilor ascuţite etc. Evitaţi ricoşeul sau înţepenirea accesoriului de lucru în piesa de prelucrat. Accesoriul de lucru aflat în rotaţie are tendinţa de a se înţepeni în zona colţurilor, a muchiilor ascuţite sau atunci când ricoşează. Acest lucru provoacă pierderea controlului sau un recul. e) Nu folosiţi pânze de ferăstrău cu lanţ sau dinţate. Asemenea scule pot produce frecvent un recul sau pot duce la pierderea controlului asupra maşinii electrice. Piesele mari se pot îndoi sub greutatea dumneavoastră. Piesa trebuie sprijinită pe ambele părţi, şi anume atât în apropierea discului, cât şi la muchie. f) Procedaţi cu deosebită atenţie în cazul decupărilor în pereţi preexistenţi sau alte zone în spatele cărora nu aveţi vizibilitate. Discul intrat în material poate provoca un recul la contactul cu conductele de gaz, de apă sau electrice, sau alte obiecte. Avertismente speciale privind şlefuirea cu hârtie abrazivă a) Nu întrebuinţaţi foi abrazive supradimensionate ci respectaţi indicaţiile fabricantului privitoare la dimensiunile foilor abrasive. Foile abrazive care depăşesc marginile discului abraziv, pot cauza răniri precum şi agăţarea, ruperea foilor abrazive, Avertismente speciale privind şlefuirea şi tăierea sau pot duce la recul. a) Folosiţi numai corpuri abrazive admise pentru scula Avertismente speciale privind lucrul cu periile de sârmă dumneavoastră electrică şi o apărătoare de protecţie prevăzută pentru aceste corpuri abrasive. Corpurile abrazive a) Ţineţi seama de faptul că peria de sârmă pierde bucăţi de care nu sunt prevăzute pentru această sculă electrică nu pot fi sârmă chiar în timpul utilizării obişnuite. Nu suprasolicitaţi acoperite şi protejate suficient, fiind nesigure. firele de sârmă printr‑o apăsare prea puternică. Bucăţile de sârmă desprinse pot pătrunde cu uşurinţă prin îmbrăcămintea subţire b) Folosiţi întotdeauna capacul de protecţie. Capacul de şi/sau în piele. protecţie trebuie să fie bine fixat de maşină şi astfel reglat încât să fie asigurată siguranţa maximă, adică, înspre b) Dacă se recomandă o apărătoare de protecţie, împiedicaţi persoana care deserveşte maşina să fie deschisă cea mai mică contactul dintre apărătoarea de protecţie şi peria de sârmă. porţiune posibilă a discului tăietor. Capacul de protecţie trebuie Discurile-perie şi periile-oală îşi pot mări diametrul sub acţiunea să protejeze persoana care deserveşte de fragmente şi de un contact presiunii de apăsare şi a forţelor cenrifuge. accidental cu scula de şlefuire. Aparatele utilizate în multe locaţii diferite inclusiv în aer liber c) Corpurile abrazive trebuie folosite numai pentru posibilităţile de utilizare recomandate. De exemplu: nu şlefuiţi trebuie conectate printr-un disjunctor (FI, RCD, PRCD) care previne comutarea. cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea Rumeguşul şi spanul nu trebuie îndepărtate în timpul funcţionării unei forţe laterale asupra acestui corp abraziv poate duce la ruperea maşinii. sa. Conectaţi la reţea numai când maşina este oprită. d) Folosiţi întotdeauna flanşe de prindere nedeteriorate Nu intraţi niciodată în zona de pericol a plăcii când este în mişcare. având dimensiuni şi forme corespunzătoarte discului de şlefuit ales de dumneavoastră. Flanşele adecvate sprijină discul Utilizati întotdeauna mânerul auxiliar. de şlefuit diminuând astfel pericolul ruperii acestuia. Flanşele pentru Opriţi imediat maşina în caz de vibraţii puternice sau dacă apar alte discuri de tăiere pot fi diferite faţă de flanşele pentru alte discuri de defecţiuni. Verificaţi maşina pentru depistarea cauzei. şlefuit. Întotdeauna utilizaţi şi păstraţi discurile de şlefuire numai în e) Nu întrebuinţaţi discuri de şlefuit uzate provenind de conformitate cu instrucţiunile producătorului. la scule electrice mai mari. Discurile de şlefuit pentru sculele Când se şlefuieşte metal, se produc scântei zburatoare. Aveţi grijă electrice mai mari nu sunt concepute pentru turaţiile mai ridicate ale că nici o persoana să nu fie pusă în pericol. Datorită pericolului de sculelor electrice mai mici şi se pot rupe. incendiu , nici un material combustibil nu trebuie să fie amplasat în vecinătate (în zona de zbor a scânteilor) Alte avertismente speciale privind tăierea Aveţi grijă că nci o scânteie sau praf de şlefuit să nu a) Evitaţi blocarea discului sau o forţă de apăsare prea mare. Când se taie piatra, trebuie utilizat papucul de ghidare ! Nu efectuaţi tăieturi prea adânci. Suprasarcina discului creşte Piuliţa de reglare trebuie să fie stransă înainte de începerea lucrului solicitarea acestuia şi incidenţa teşirii sau blocării, şi astfel apariţia cu această maşina. unui recul sau unei rupturi a corpului de şlefuit. b) Evitaţi zona din faţa şi din spatele discului de tăiere care se Piesa de prelucrat trebuie fixată dacă nu este suficient de grea pentru a fi stabilă. Nu îndreptaţi niciodată piesa de prelucrat către discul roteşte. Dacă deplasaţi discul de tăiere în piesa de lucru în direcţie polizorului cu mîna dvs. opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se roteşte pot fi proiectate direct spre dumneavoastră. În condiţii extreme de utilizare (de ex. lustruirea metalelor cu platanul de reazem şi cu discurile de şlefuit din fibră vulcanizată), în interiorul c) Dacă discurile se înţepenesc sau dacă întrerupeţi lucrul, opriţi aparatul şi ţineţi-l în mână până la oprirea definitivă. polizorului unghiular poate apărea murdărie în cantitate mare. În asemenea condiţii de utilizare, din motive de siguranţă este necesară Nu încercaţi niciodată să scoateţi discul aflat în mişcare o curăţare temeinică a depunerilor metalice din interior şi, obligatoriu, din tăietură, altfel se poate provoca un recul. Identificaţi şi înserierea unui întrerupător diferenţial. În caz de declanşare a remediaţi cauza înţepenirii. d) Nu reporniţi maşina electrică atât timp cât se află în piesă. întrerupătorului diferenţial, maşina se va trimite la reparat. Pentru sculele care se intenţionează a fi dotate cu roţi cu orificiu Lăsaţi discul tăietor să ajungă la turaţia sa maximă şi apoi continuaţi cu grijă debitarea. În caz contrar, discul se poate agăţa, filetat, asiguraţi-vă că filetul roţii este destul de lung pentru a accepta lungimea axului. poate sări din piesă sau poate provoca un recul. Pentru lucrǎri de retezare folosiţi casca de protecţie din programul e) Sprijiniţi plăcile sau piesele de dimensiuni mai mari, pentru a evita riscul unui recul provocat de un disc înţepenit. de accesorii. Romănia

Maşina de şlefuit unghiuri poate fi utilizată la retezarea şi la rectifi carea de degroşare a numeroase materiale, ca de ex. metale sau piatră, precum şi pentru polizatul cu disc de polizat din material plastic, de asemenea pentru lucrul cu peria de sârmă de oţel. În caz de dubiu, ţineţi cont de indicaţiile fabricanţilor de accesorii. Nu utilizaţi acest produs în alt mod decât cel stabilit pentru utilizare normală

ALIMENTARE DE LA REŢEA

Conectaţi numai la priza de curent alternativ monofazat şi numai la tensiunea specificată pe placuţa indicatoare. Se permite conectarea şi la prize fără impamantare dacă modelul se conformează clasei II de securitate.

Declarăm pe propria răspundere că acest produs este în conformitate cu urmatoarele standarde sau documente standardizate EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, în conformitate cu reglementările 2006/42/EC, 2004/108/EC .

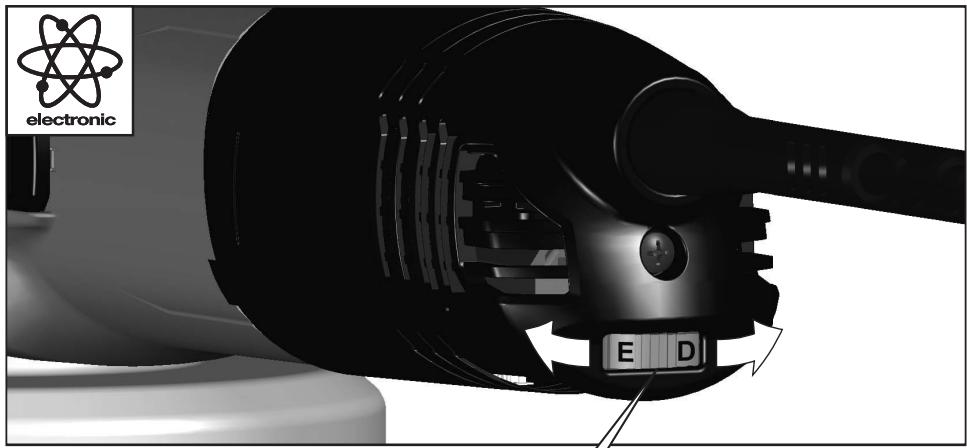

ELECTRONICE WS 12-125 XE

Electronica încorporată va păstra o viteză constantă chiar sub sarcina crescută. În cazul suprasolicitării, turaţia se reduce până la oprire. SIMBOLURI Va rugăm citiţi cu atenţie instrucţiunile înainte de pornirea maşinii ATENŢIE! AVERTISMENT! PERICOL! Purtaţi întotdeauna ochelari de protecţie când utilizaţi maşina. Întotdeauna scoateţi stecherul din priză înainte de a efectua intervenţii la maşină. Accesoriu - Nu este inclus în echipamentul standard, disponibil ca accesoriu Winnenden, 2010-12-09 Rainer Kumpf Manager Product Development Împuternicit să elaboreze documentaţia tehnică. INTREŢINERE Fantele de aerisire ale maşinii trebuie să fie menţinute libere tot timpul Nu lăsaţi nici o piesă metalică să intre în fantele de aerisire - pericol de scur circuit. Utilizaţi numai accesorii şi piese de schimb AEG. Dacă unele din componente care nu au fost descrise trebuie înlocuite , vă rugăm contactaţi unul din agenţii de service AEG (vezi lista noastră pentru service / garanţi Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menţionaţi numărul art. Precum şi tipul maşinii tipărit pe etichetă şi comandaţi desenul la agenţii de service locali sau direct la AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany. Romănia

Nu aruncaţi scule electrice în gunoiul menajer! Conform directivei europene nr. 2002/96/EC referitor la aparate electrice şi electronice uzate precum şi la transpunerea acesteia în drept naţional, sculele electrice trebuiesc colectate separat şi introduse într-un circit de reciclare ecologic. ТЕХНИЧКИ ПОДАТОЦИ Аголна брусилка WS 9-100 WS 9-115 WS 9-125
