BTG6J72BL Dynamic - Exaustor de cozinha VOX - Manual de utilização gratuito

Tipo de Produto	Exaustor
Marca	VOX
Modelo	BTG6J72BL Dynamic
Tipo de Instalação	Embutido / Sob Armário
Largura	60 cm (23,6 polegadas)
Profundidade	50 cm (19,7 polegadas)
Altura	Mín 68 cm - Máx 110 cm (com chaminé)
Peso	Aproximadamente 14 kg
Alimentação Elétrica	220-240 V ~ 50/60 Hz
Potência do Motor	220 W
Taxa de Extração (Máx)	650 m³/h
Nível de Ruído (Máx)	65 dB(A)
Número de Velocidades	3 + Turbo
Controlos	Painel de Controlo Tátil
Iluminação	LED, 2 x 1,5 W
Tipo de Filtro de Gordura	Malha de alumínio, lavável
Modo de Fluxo de Ar	Com duto (extração) ou Recirculação (com filtro de carvão opcional)
Classe Energética	A+
Consumo Anual de Energia	45 kWh/ano
Classe de Eficiência do Filtro de Gordura	B
Classe de Eficiência Dinâmica de Fluidos	A
Classe de Eficiência de Iluminação	A
Acessórios Incluídos	Chaminé, adaptador de duto, parafusos, molde
Garantia	2 anos

Perguntas frequentes - BTG6J72BL Dynamic VOX

Qual é a altura de instalação recomendada acima do fogão?

Para fogões a gás, instale pelo menos 65 cm acima; para fogões elétricos, pelo menos 55 cm. Verifique os regulamentos locais.

Este exaustor pode ser usado em modo de recirculação?

Sim, pode usá-lo com um filtro de carvão opcional para recirculação. O exaustor está pré-configurado para extração.

Com que frequência devem ser limpos os filtros de gordura?

Limpe os filtros de malha de alumínio a cada 2-3 meses, ou com mais frequência em uso intenso. Eles são laváveis na máquina de lavar loiça.

Como substituo as luzes LED?

As luzes LED são integradas; se falharem, contacte o serviço VOX para substituição. Não são reparáveis pelo utilizador.

Qual é o comprimento máximo do duto para extração?

Mantenha o comprimento do duto abaixo de 4 metros com o mínimo de curvas para melhor desempenho. Use dutos de metal lisos.

O exaustor tem controlo remoto?

Não, o BTG6J72BL Dynamic não inclui controlo remoto. Utiliza um painel de controlo tátil na unidade.

Por que o exaustor não liga?

Verifique a ligação elétrica e o disjuntor. Certifique-se de que a unidade está corretamente instalada. Se ainda não funcionar, contacte o suporte.

Como ativo a função turbo?

Prima e mantenha premido o botão + durante 2 segundos para ativar o modo turbo durante 10 minutos. Volta automaticamente à velocidade anterior.

Posso instalar este exaustor sobre uma ilha?

Este modelo foi concebido para instalação na parede ou sob armário, não para uso em ilha. Uma ilha requer um exaustor montado no teto.

Que peças sobressalentes estão disponíveis?

As peças sobressalentes incluem filtros de gordura, filtros de carvão e módulos LED. Encomende através de revendedores autorizados VOX.

MANUAL DE UTILIZADOR BTG6J72BL Dynamic VOX

Leia atentamente este manual antes da primeira utilização.

As imagens deste manual servem apenas de referência, não prevalecendo sobre o produto adquirido

RECOMENDAÇÕES E SUGESTÕES

As instruções de utilização aplicam-se às várias versões deste aparelho. Como tal, poderá encontrar algumas descrições de características particulares que não se aplicam especificamente ao seu aparelho.

INSTALAÇÃO

• O fabricante não se responsabiliza por quaisquer danos resultantes de uma instalação incorrecta ou inadequada.
• Verifique se a tensão da sua rede doméstica corresponde à indicada na placa técnica afixada no interior do exaustor.
• Para aparelhos da classe I, deve garantir que a sua rede alimentação eléctrica doméstica garante uma adequada ligação terra.
• Ligue o exaustor ao tubo de escape através de um tubo com diâmetro mínimo de 120 mm.
• O trajecto e extensão da chaminé devem ser o mais curto possível.
• Não ligue o exaustor a condutas de exaustão que transportem outros fumos de combustão como caldeiras, lareiras ou aparelhos similares.
• Se as instruções de instalação da placa de fogão a gás indicarem uma distância superior à indicada acima, será essa (a da placa do fogão) que deverá ter em conta.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência técnica ou por um técnico com qualificações semelhantes, de modo a evitar riscos.
• O ar não deve ser descarregado numa chaminé utilizada para a exaustão de fumos de aparelhos a gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a divisão).
• Os regulamentos e legislação relativos à descarga de ar têm de ser obrigatoriamente cumpridos.

- A distância mínima entre superfície de apoio dos recipientes de cozedura da placa de fogão e a parte inferior do exaustor é de 650 mm.

• O exaustor foi concebido exclusivamente para uso doméstico e para eliminar odores de cozinha.
• Nunca utilize o exaustor para fins diferentes daqueles para o qual foi concebido.
• Nunca deixe chamas altas e descobertas sob o exaustor quando este estiver ligado.
• Regule a intensidade da chama de modo a direcioná-la apenas para o fundo da fritadeira, certificando -se de que não se espalha para fora da sua base nem para os lados.
• As fritadeiras devem ser constantemente monitorizadas durante a sua utilização dado que o óleo sobreaquecido pode incendiar-se.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas nem com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser acompanhadas para garantir que não brincam com o aparelho.
• Deve haver uma ventilação adequada do local sempre que o exaustor for utilizado em simultâneo com outros aparelhos que queimem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar para o local).
• Se a limpeza não for efectuada de acordo com as instruções, tal representa um claro risco de incêndio.
• Não acenda nenhuma chama debaixo do exaustor.
• "ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizadas com aparelhos de cozinha".

MANUTENÇÃO

• O exaustor e respectivo filtro devem ser limpos regularmente e de acordo com as instruções.
• Desligue e retire a ficha da tomada antes de efectuar qualquer trabalho de manutenção.
• Limpe o exaustor com um pano húmido e um detergente líquido neutro.
• O aparelho utiliza no máximo 4 elementos de placa.

O símbolo presente na embalagem indica que este produto não pode ser tratado como lixo doméstico e deve ser entregue num ponto de recolha válido para a reciclagem de equipamentos eléctricos e electrónicos. Ao garantir que este produto é eliminado correctamente, está a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas por um manuseamento inadequado dos resíduos deste produto. Para obter informações mais detalhadas sobre a reciclagem deste produto, contacte os serviços do seu município, o serviço de recolha e eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

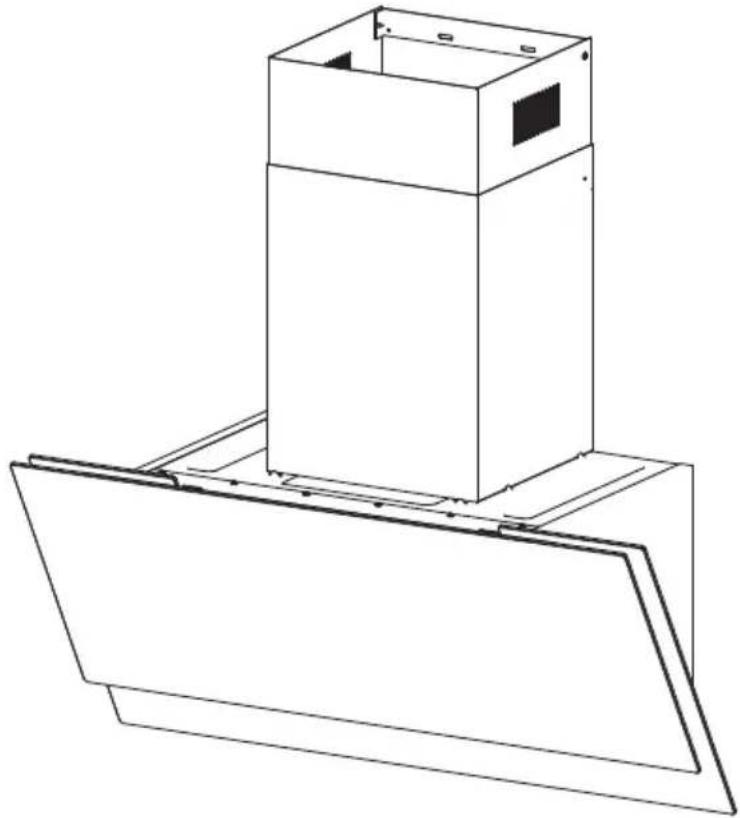

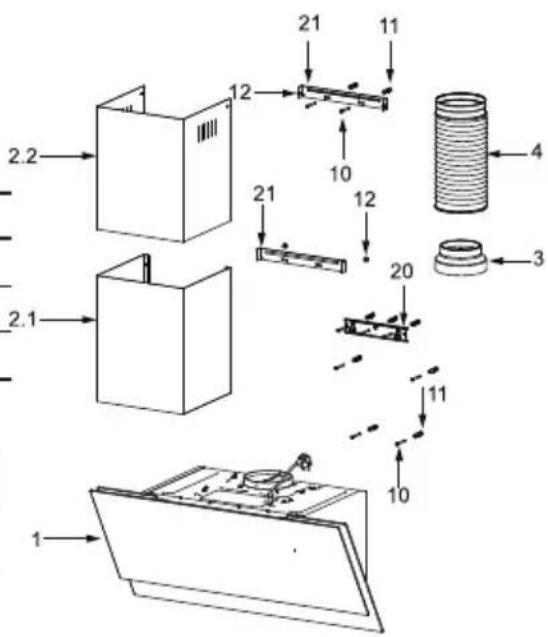

Ref.	Qtd.	Componentes de produto
1		Corpo do exaustor, completo com: Controlos, luz, ventilador, filtro.
2.1	1	Chaminé decorativa inferior (opcional)
2.2	1	Chaminé decorativa superior (opcional)
3	1	Flange (opcional)
4	1	Tubo de escape
5	2	O filtro de carvão incluído (opcional)

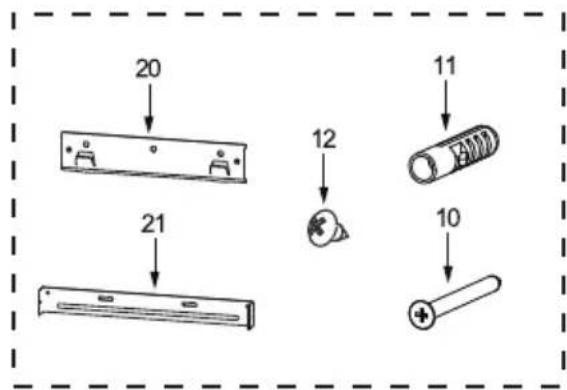

Ref.	Qtd.	Componentes de instalação
10	7	Parafusos 5 x 50
11	7	Tomadas de parede
12	6	Parafusos 4.2 x 9.5
20	1	Suporte de fixação do aparelho (opcional)
21	2	Suporte de fixação da chaminé (0/1 opcional)

Qtd. Documentação
1	Manual de instruções

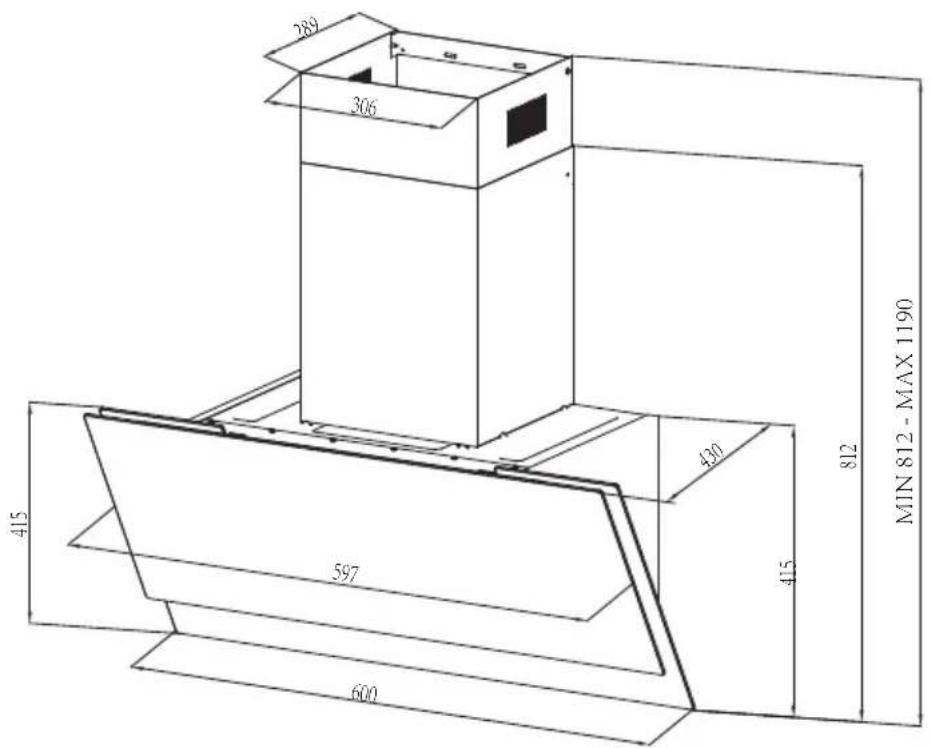

unidade: mm

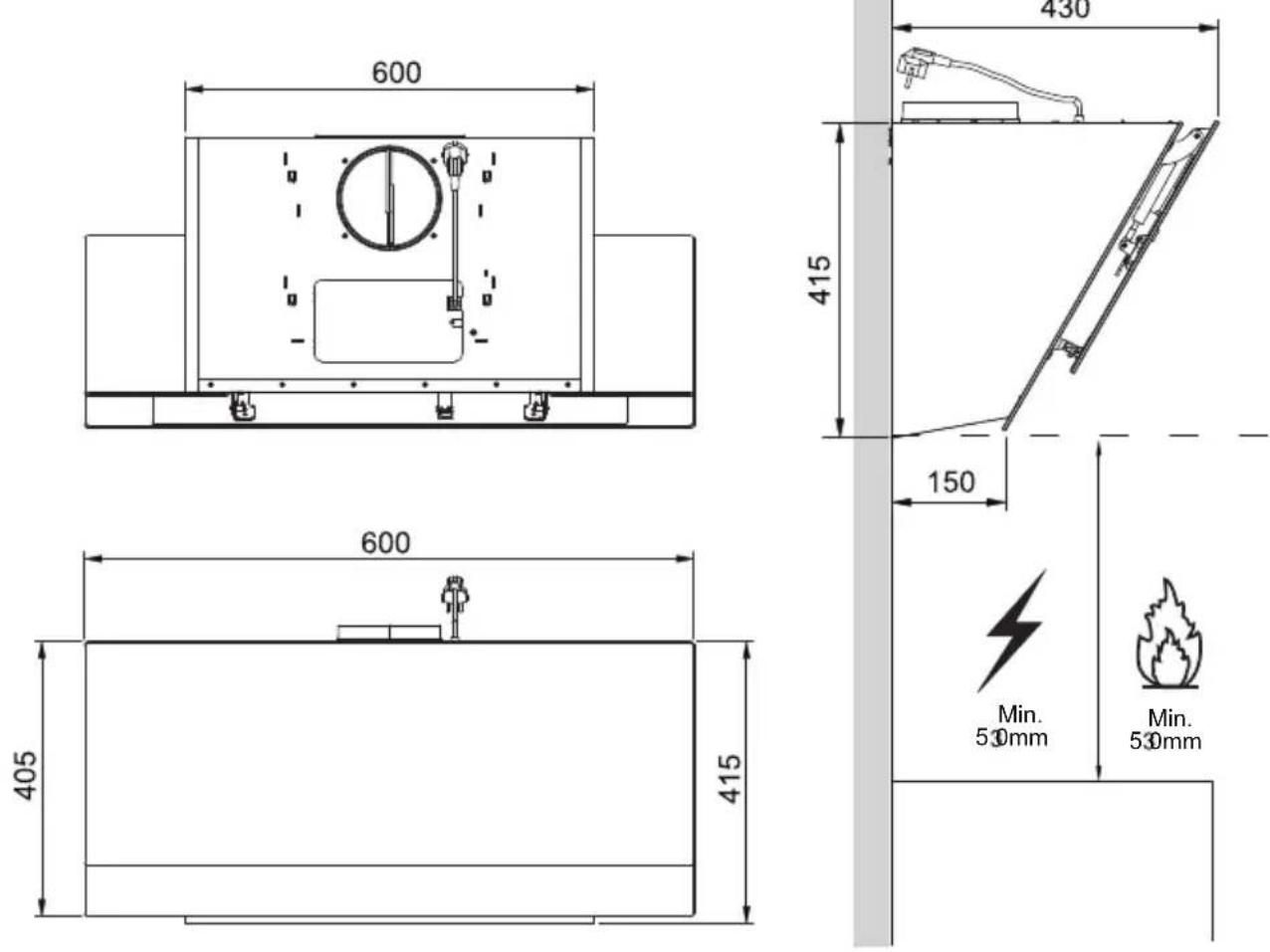

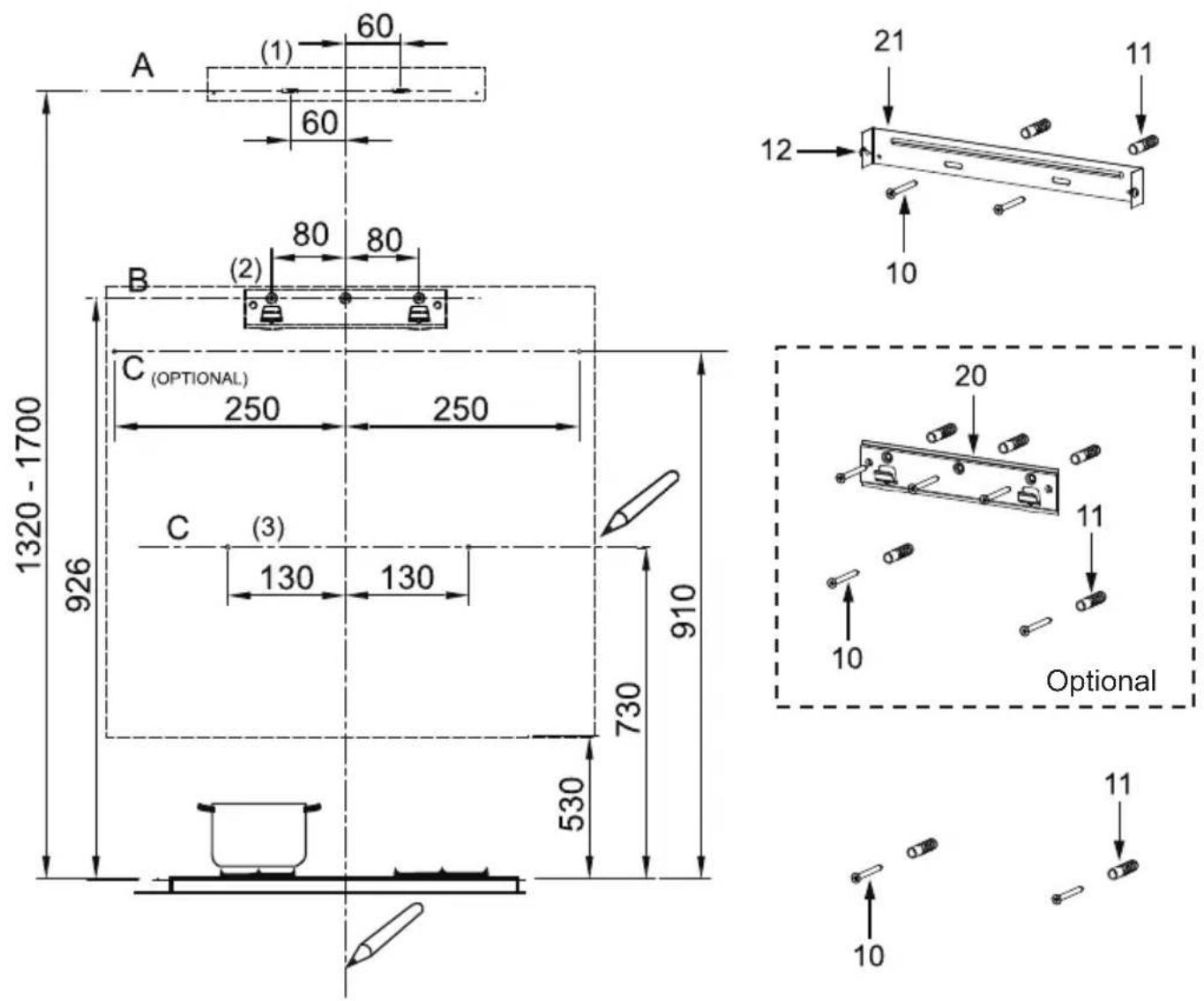

PERFURAÇÃO DA PAREDE E FIXAÇÃO DO SUPORTE

Na primeira fase, proceda conforme os seguintes desenhos:

• Uma linha vertical até ao teto ou até ao limite superior, no centro da área em que o exaustor deve ser instalado.
• Uma linha horizontal A a 1320 - 1700 mm acima do tampo do fogão.
• Uma linha horizontal B a uma altura mínima de 926 mm acima do tampo do fogão.
• Uma linha horizontal C a uma altura mínima de 730 (910 facultativo) mm acima do tampo do fogão

Marcar os pontos:

• Marcar um ponto (1) na linha horizontal A, 60 mm à direita da linha vertical de referência.
• Repetir esta operação do outro lado, verificando se as duas marcas estão niveladas.
• Marcar um ponto (2) na linha horizontal B, 80 mm à direita da linha vertical de referência.

• Repetir esta operação do outro lado e na linha de referência vertical, verificando se as três marcas estão niveladas.

• Marcar um ponto (3) na linha horizontal C, 130 (250 facultativo) mm à direita da linha vertical de referência.

• Repetir esta operação do outro lado, verificando se as duas marcas estão na mesma linha horizontal.

Fixar os suporte s (opcional):

• Perfurar nos pontos marcados (1) (2) (3), utilizando uma broca de 10 mm.
• Introduzir as buchas 11 nos orificios (1) (2) (3).
• Fixar o suporte de fixação do exaustor 20 com 3 parafusos 10 (5 x 50) fornecidos com a embalagem
• Fixar o suporte de fixação da chaminé 21 com 2 parafusos 10 (5 x 50) fornecidos com a embalagem

Enganchar o corpo do capuz:

• Abrir o painel.
• Retirar o filtro de gordura metálico utilizando as pegas fornecidas.
• Prender o corpo do exaustor ao suporte 20.

Nivelar o próprio corpo do aparelho

• A partir do interior do corpo do exaustor, fixe os parafusos 10 às buchas 11 nos pontos (3).
  • Coloque o filtro no exaustor.
• Feche o painel.

CONEXÕES

SISTEMA DE EXAUSTÃO DE AR DA VERSÃO COM CONDUTAS

Ao instalar a versão com condutas, ligue o exaustor à chaminé utilizando um tubo flexível ou rígido de φ 150 ou φ 120 mm, ficando a escolha a cargo do instalador.

• Se instalar uma ligação de exaustão de ar de 120 mm, insira a flange de redução 3 na saída do corpo do exaustor.
• Fixe o tubo 4 na posição correcta utilizando braçadeiras de tubo suficientes (não incluidas na embalagem).
• Remova eventuais filtros de carvão.

A chaminé só pode ser instalada com um exaustor.

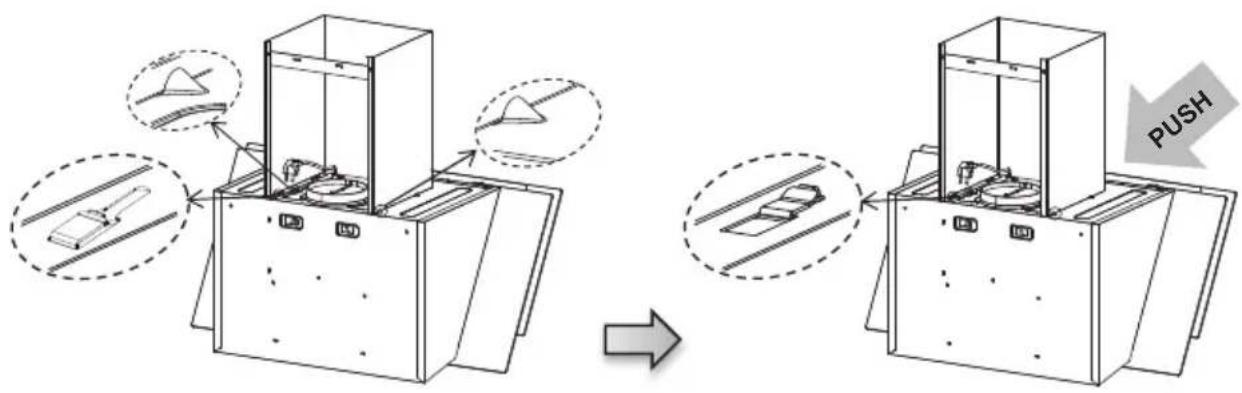

Chaminé decorativa inferior

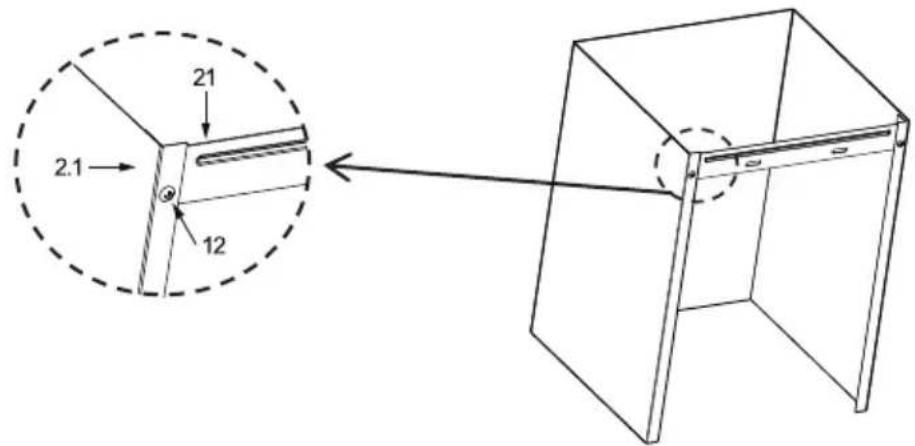

- Fixe um suporte de fixação da chaminé 21 na chaminé decorativa inferior com 2 parafusos 12 (4,2 x 9,5) fornecidos com o exaustor.

- Alargue ligeiramente os dois lados do tubo de escape e prenda-os ao corpo do exaustor, certificando-se que estão bem encaixados.

• Os filtros devem ser limpos a cada 2 meses de funcionamento, ou mais frequentemente no caso de utilização particularmente intensa e podem ser lavados na máquina de lavar louça.

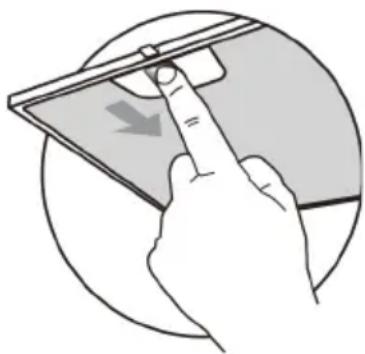

• Puxe os painéis de conforto para os abrir.
• Retire os filtros um a um, empurrando-os para a parte de trás do exaustor e puxe-os simultaneamente para baixo.
• Deve evitar qualquer tipo de dobragem dos filtros aquando da sua lavagem. Antes de os voltar a colocar no exaustor, certifique-se de que estão completamente secos. (A cor da superfície do filtro pode mudar ao longo do tempo, mas tal não resulta em qualquer má influência na eficiência do filt ro).
• Ao colocar os filtros no aparelho, certifique-se de que estão montados na posição correcta e com a pega virada para fora.
• Feche o painel de conforto.

FILTRO DE CARVÃO ACTIVADO (VERSÃO DE RECIRCULAÇÃO)

Estes filtros não são laváveis nem podem ser regenerados, devendo ser substituídos aproximadamente de 4 em 4 meses de funcionamento, ou mais frequentemente em caso de utilização intensa.

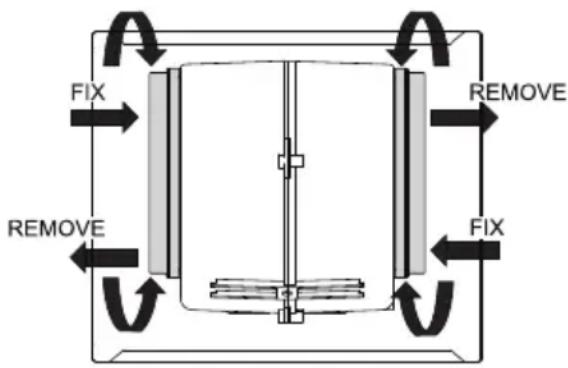

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVADO

• Abra o painel de conforto puxando-os para baixo.
• Retire os filtros metálicos de gordura
• Retire o filtro de carvão activado saturado.
• Coloque os novos filtros.
• Substituia os filtros metálicos de gordura.
• Feche o painel de conforto.

A directiva europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) exige que os aparelhos eléctricos domésticos em fim de vida não sejam eliminados em conjunto com lixo normal urbano e sem triagem. Os aparelhos velhos devem ser recolhidos separadamente, a fim de optimizar a recuperação e reciclagem dos seus componentes reduzindo o seu potencial impacto na saúde humana e meio ambiente. Este símbolo do "contentor do lixo com rodas" estampado no produto recorda-lhe a sua obrigação de quando for desfazer-se deste aparelho, o deve fazer de forma separada e controlada. Deve contactar as autoridades locais ou a loja onde adquiriu o aparelho para obter informações sobre a eliminação correcta do seu aparelho em fim de vida.

SUBSTITUIÇÃO DA LÂMPADA

• Desligue o exaustor e isole o exaustor retirando a ficha da rede ou desligando o fusível.
• Retire o filtro de gordura.
• Retire a lâmpada, separando o encaixe do corpo do aparelho (pode ter que aplicar pressão ou força).

	Potência máx.	Tensão	Imagem	Casquilho da lâmpada	Código ILCOS D
Módulos LED com balastro próprio	1.5W	DC 12 V	Redondo/diâmetro: 70mm	/ DSR-1.5-S-70

• Desligue o conector da luz.
- Substitua a lâmpada por uma nova do mesmo tipo, certificando-se que liga correctamente a lâmpada ao cabo da lâmpada.
- Volte a ligar a alimentação eléctrica, inserindo a ficha na tomada ou ligando o fusível.

Falha	Causa	Solução
A luz acende-se, mas o motor não funciona	As lâminas estão bloqueadas.	Verifique a lâmina.
	O condensador está danificado.	Substitua o condensador.
	O motor está danificado.	Substitua o motor.
	A cablagem interna do motor está cortada/desligada. Pode produzir-se um cheiro desagradável.	Substitua o motor.
A luz e o motor não funcionam	Para além dos aspectos acima referidos, deve verificar os seguintes:
	Ligeiramente danificado.	Substitua as luzes.
	Cabo de alimentação solto.	Ligue os fios de acordo com o esquema eléctrico.
Fuga de óleo	Saída e entrada de ventilação de ar não estão hermeticamente fechados.	Retire a saída e sele com cola.
Vibração	Se a lâmina estiver danificada, pode provocar vibrações.	Substitua a lâmina.
	O motor não está bem apertado.	Aperte bem o motor.
	O exaustor não está bem fixo.	Fixe bem o exaustor.
Aspiração insuficiente	A distância entre o fogão e a placa de fogão é demasiado grande.	Reajuste a distância.
	Demasiada ventilação devido a portas ou janelas abertas.	Escolha um novo local para instalar o aparelho ou feche algumas portas/janelas.
Aparelho inclinado	Os parafusos de fixação não estão suficientemente apertados.	Aperte o parafuso de fixação e torne-o horizontal.
	Os parafusos de suspensão não estão apertados com força suficiente.	Aperte o parafuso de suspensão e faça-o na horizontal.
