CHM6A17IX - Exaustor de cozinha VOX - Manual de utilização gratuito

Tipo de Produto	Exaustor (coifa)
Marca	VOX
Modelo	CHM6A17IX
Cor	Aço inoxidável (com base no sufixo do modelo IX)
Tipo de Instalação	Montado na parede, estilo chaminé
Tipo de Exaustão	Com saída para exterior (canalizada) ou recirculação (com filtro de carvão ativado opcional)
Diâmetro de Exaustão	120 mm ou 150 mm (com flange redutora)
Velocidades do Motor	3 velocidades (Baixa, Média, Alta) mais Desligado
Iluminação	Módulo LED, 1,5 W, 220-240 V, retangular (33,2 x 120 mm)
Tipo de Filtro de Gordura	Metal autoportante, lavável (pode ir à máquina de lavar loiça)
Filtro de Carvão	Opcional, não lavável, substituir a cada 4 meses
Distância Mínima do Fogão	650 mm
Dimensões da Chaminé (Opção 1)	Largura: 400 mm, Altura: 569 mm (inferior), superior ajustável
Dimensões da Chaminé (Opção 4)	Largura: 500 mm, Altura: 669 mm (inferior), superior ajustável 710-1140 mm
Componentes de Instalação	Parafusos, buchas de parede, suporte de fixação da chaminé (opcional)
Características de Segurança	Aparelho de Classe I, requer ligação à terra, não deve ser usado com condutas de combustão
Manutenção	Limpar os filtros de gordura a cada 2 meses; substituir o filtro de carvão a cada 4 meses
Eliminação	Recolha seletiva para REEE (diretiva 2012/19/UE)

Perguntas frequentes - CHM6A17IX VOX

Qual é a distância mínima entre o fogão e o exaustor?

A distância mínima é de 650 mm desde a superfície de suporte dos utensílios de cozinha até à parte mais baixa do exaustor.

Posso usar o exaustor como unidade de recirculação?

Sim, o exaustor pode ser usado em modo de recirculação instalando os filtros de carvão ativado opcionais. Estes filtros absorvem odores e precisam de ser substituídos aproximadamente a cada 4 meses.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos devem ser limpos a cada 2 meses (mais frequentemente com uso intenso). Podem ser lavados na máquina de lavar loiça ou à mão com um detergente neutro. Deixe-os secar completamente antes de reinstalar.

Que tipo de luz usa o exaustor e como substituí-la?

O exaustor utiliza um módulo LED de lastro automático (1,5W, 220-240V, retangular 33,2x120mm). Para substituir, remova o filtro de gordura, levante cuidadosamente a luminária, desligue o conector e instale um novo módulo do mesmo tipo.

O que devo fazer se o motor não funciona mas a luz está acesa?

As causas possíveis incluem lâminas bloqueadas, um condensador danificado ou um motor com defeito. Verifique se há obstruções nas lâminas. Se o condensador ou motor estiver danificado, precisam de ser substituídos por um técnico qualificado.

Posso descarregar o ar para uma conduta existente?

Não, o ar não deve ser descarregado para uma conduta usada para exaustão de fumos de gás ou outros aparelhos a combustível. A exaustão deve ser uma conduta dedicada ao exterior.

Como instalar a chaminé?

Primeiro, marque os pontos de montagem na parede de acordo com as dimensões fornecidas no manual. Faça furos, insira buchas de parede e fixe os suportes. Em seguida, pendure o corpo do exaustor nos parafusos e nivele-o. Fixe as chaminés decorativas inferior e superior usando os parafusos fornecidos.

Qual é o número máximo de queimadores que podem ser usados sob o exaustor?

O aparelho foi concebido para ser usado com um máximo de 4 queimadores simultaneamente.

Porque é que o exaustor está a vibrar?

A vibração pode dever-se a uma lâmina danificada, suporte do motor solto ou instalação solta do exaustor. Inspecione a lâmina, aperte os parafusos do motor e certifique-se de que o exaustor está firmemente fixado à parede.

Como devo eliminar o exaustor quando já não for utilizável?

Não descarte o exaustor com o lixo doméstico. Deve ser levado a um ponto de recolha de REEE designado para reciclagem de equipamentos elétricos e eletrónicos, de acordo com a Diretiva da UE 2012/19/UE.

MANUAL DE UTILIZADOR CHM6A17IX VOX

Leia atentamente este manual antes da primeira utilização.

As imagens deste manual servem apenas de referência, não prevalecendo sobre o produto adquirido

As instruções de utilização aplicam-se às várias versões deste aparelho. Como tal, poderá encontrar algumas descrições de características particulares que não se aplicam especificamente ao seu aparelho.

INSTALAÇÃO

• O fabricante não se responsabiliza por quaisquer danos resultantes de uma instalação incorrecta ou inadequada.
• Verifique se a tensão da sua rede doméstica corresponde à indicada na placa técnica afixada no interior do exaustor.
• Para aparelhos da classe I, deve garantir que a sua rede alimentação eléctrica doméstica garante uma adequada ligação terra.
• Ligue o exaustor ao tubo de escape através de um tubo com diâmetro mínimo de 120 mm.
• O trajecto e extensão da chaminé devem ser o mais curto possível.
• Não ligue o exaustor a condutas de exaustão que transportem outros fumos de combustão como caldeiras, lareiras ou aparelhos similares.
• Se as instruções de instalação da placa de fogão a gás indicarem uma distância superior à indicada acima, será essa (a da placa do fogão) que deverá ter em conta.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência técnica ou por um técnico com qualificações semelhantes, de modo a evitar riscos.
• O ar não deve ser descarregado numa chaminé utilizada para a exaustão de fumos de aparelhos a gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a divisão).
• Os regulamentos e legislação relativos à descarga de ar têm de ser obrigatoriamente cumpridos.

- A distância mínima entre superfície de apoio dos recipientes de cozedura da placa de fogão e a parte inferior do exaustor é de 650 mm.

• O exaustor foi concebido exclusivamente para uso doméstico e para eliminar odores de cozinha.
• Nunca utilize o exaustor para fins diferentes daqueles para o qual foi concebido.
• Nunca deixe chamas altas e descobertas sob o exaustor quando este estiver ligado.
• Regule a intensidade da chama de modo a direcioná-la apenas para o fundo da fritadeira, certificando -se de que não se espalha para fora da sua base nem para os lados.
• As fritadeiras devem ser constantemente monitorizadas durante a sua utilização dado que o óleo sobreaquecido pode incendiar-se.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas nem com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser acompanhadas para garantir que não brincam com o aparelho.
• Deve haver uma ventilação adequada do local sempre que o exaustor for utilizado em simultâneo com outros aparelhos que queimem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar para o local).
• Se a limpeza não for efectuada de acordo com as instruções, tal representa um claro risco de incêndio.
• Não acenda nenhuma chama debaixo do exaustor.
• "ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizadas com aparelhos de cozinha".

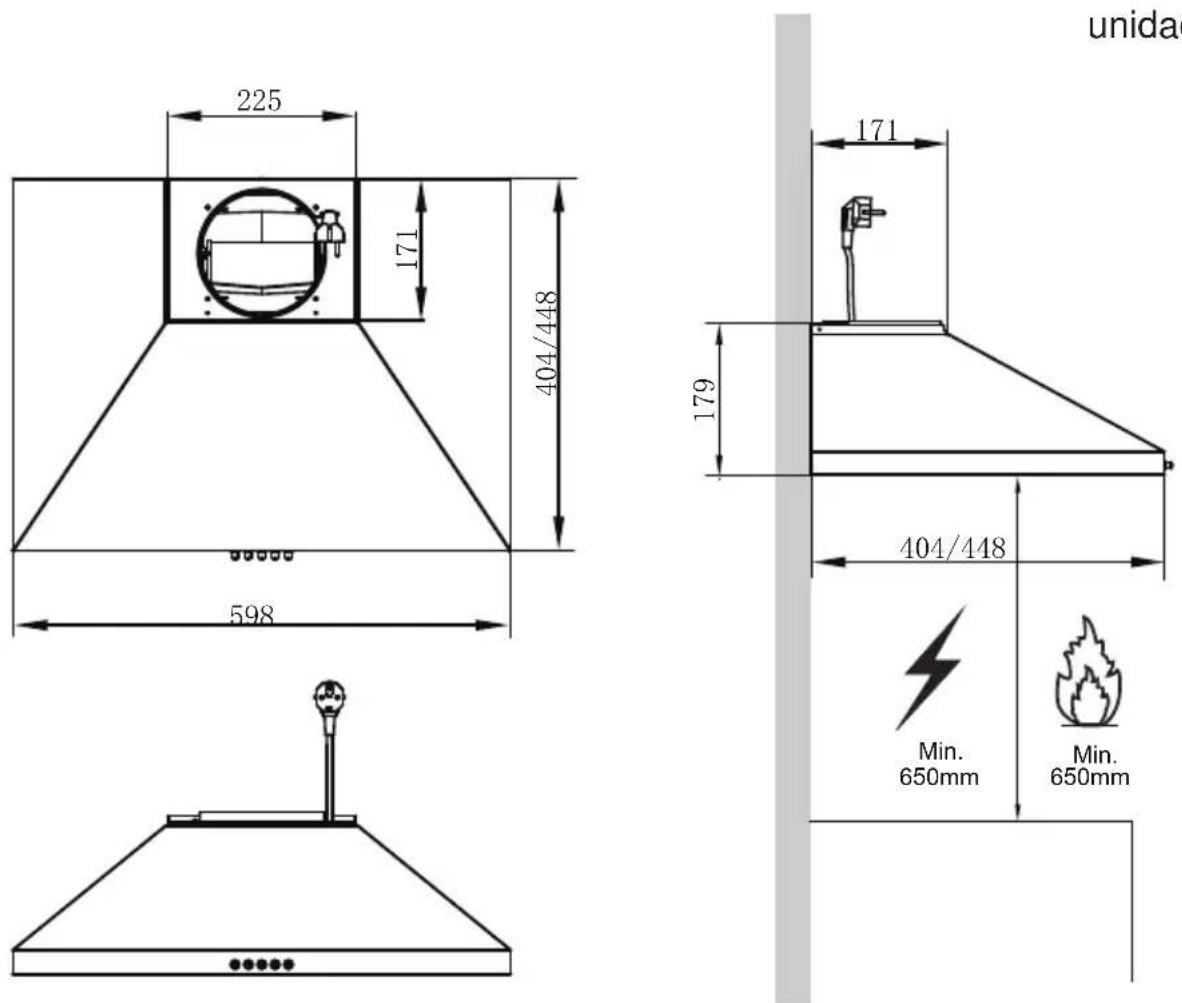

MANUTENÇÃO

• O exaustor e respectivo filtro devem ser limpos regularmente e de acordo com as instruções.
• Desligue e retire a ficha da tomada antes de efectuar qualquer trabalho de manutenção.
• Limpe o exaustor com um pano húmido e um detergente líquido neutro.
• O aparelho utiliza no máximo 4 elementos de placa.

O símbolo presente na embalagem indica que este produto não pode ser tratado como lixo doméstico e deve ser entregue num ponto de recolha válido para a reciclagem de equipamentos eléctricos e electrónicos. Ao garantir que este produto é eliminado correctamente, está a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas por um manuseamento inadequado dos resíduos deste produto. Para obter informações mais detalhadas sobre a reciclagem deste produto, contacte os serviços do seu município, o serviço de recolha e eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Ref.	Qtd.	Componentes do produto
1	1	Corpo do exaustor, completo com: Controlos, luz, ventilador, filtro.
2.1	1	Chaminé decorativa inferior
2.2	1	Chaminé decorativa superior (opcional)
3	1	Flange (opcional)
4	1	Tubo de escape
5	2	O filtro de carvão incluído (opcional)

Opção	Chaminé	A	B
1	400+0	569	/
2	400+300	569	610-850
3	400+390	569	610-940
4	500+490	669	710-1140

unidade: mm

PERFURAÇÃO DA PAREDE E FIXAÇÃO DO SUPORTE

Na primeira fase, proceda conforme os seguintes desenhos:

• Uma linha vertical até ao teto ou até ao limite superior, no centro da área em que o exaustor deve ser instalado.
• Uma linha horizontal A a 835-935 mm acima do tampo do fogão.
• Uma linha horizontal B a X mm acima da linha horizontal A.
• Uma linha horizontal C a 116mm abaixo da linha horizontal A.

Marcar os pontos:

● Marcar um ponto (1) na linha horizontal A, 80 mm da linha vertical de referência.
- Repetir esta operação do outro lado, verificando se as duas marcas estão na mesma linha horizontal.
● Marcar um ponto (2) na linha horizontal B, 40 mm da linha vertical de referência.
- Repetir esta operação do outro lado, verificando se as duas marcas estão na mesma linha horizontal.
● Marcar um ponto (3) na linha horizontal C, 155 mm da linha vertical de referência.
- Repetir esta operação do outro lado, verificando se as duas marcas estão na mesma linha horizontal.

Fixe os suportes (facultativo):

• Abra furos nos pontos marcados com uma broca de 10 mm.
• Introduza as buchas (11) nos orificios.
• Aparafuse 2 parafusos 10 (5x50) nas buchas 11 na linha horizontal A; aproximadamente quatro quintos do comprimento dos parafusos 10 (5 x 50) foram aparafusados nas buchas 11, utilizadas para prender o exaustor.
• Fixe um suporte de fixação da chaminé 21 com 2 parafusos 10 (5 x 50) na linha horizontal B.

Encaixe o corpo do aparelho

Prenda o corpo do aparelho aos 2 parafusos 10 (5 x 50) na linha horizontal A.

Nivele o corpo do aparelho.

Retire o filtro do interior do corpo do aparelho, fixe os parafusos 10 às buchas 11 nos pontos (3).

CONEXÕES

SISTEMA DE EXAUSTÃO DE AR DA VERSÃO COM CONDUTAS

Ao instalar a versão com condutas, ligue o exaustor à chaminé utilizando um tubo flexível ou rígido de 150 ou 120 mm, ficando a escolha a cargo do instalador.

• Se instalar uma ligação de exaustão de ar de 120 mm, insira a flange de redução 3 na saída do corpo do exaustor.
• Fixe o tubo 4 na posição correcta utilizando braçadeiras de tubo suficientes (não incluidas na embalagem).
• Remova eventuais filtros de carvão.

A chaminé só pode ser instalada com um exaustor.

Chaminé decorativa inferior

- Fixe a Chaminé Decorativa Inferior ao corpo do exaustor com 2 parafusos 12 (4,2 x 9,5) fornecidos com o exaustor.

Regulação da velocidade. (Para alguns modelos)

1	INTERRUPTOR DO MOTOR DESLIGADO: Prima este interruptor para parar o funcionamento do motor.
	INTERRUPTOR DE VELOCIDADE: Ao premir este interruptor, o motor funciona com velocidade BAIXA.
	INTERRUPTOR DE VELOCIDADE: Ao premir este interruptor, o motor funciona com uma velocidade MÉDIA.
	INTERRUPTOR DE VELOCIDADE: Ao premir este interruptor, o motor funciona com velocidade ALTA.
	INTERRUPTOR DE ILUMINAÇÃO ON/OFF: Prima este interruptor para ligar as luzes e prima-o novamente para as desligar.

FILTROS DE GORDURA

LIMPEZA DOS FILTROS DE GORDURA METÁLICOS DE AUTOSUPORTE

• Os filtros devem ser limpos a cada 2 meses de funcionamento, ou mais frequentemente no caso de utilização particularmente intensa e podem ser lavados na máquina de lavar louça.
• Retire os filtros um a um, empurrando-os para a parte de trás do exaustor e puxe-os simultaneamente para baixo.
• Deve evitar qualquer tipo de dobragem dos filtros aquando da sua lavagem. Antes de os voltar a colocar no exaustor, certifique-se de que estão completamente secos. (A cor da superfície do filtro pode mudar ao longo do tempo, mas tal não resulta em qualquer má influência na eficiência do filt ro).
• Ao colocar os filtros no aparelho, certifique-se de que estão montados na posição correcta e com a pega virada para fora.

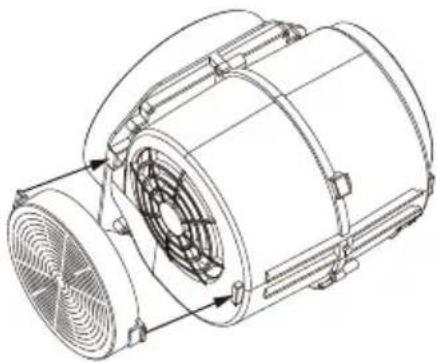

FILTRO DE CARVÃO ACTIVADO (VERSÃO DE RECIRCULAÇÃO)

Estes filtros não são laváveis nem podem ser regenerados, devendo ser substituídos aproximadamente de 4 em 4 meses de funcionamento, ou mais frequentemente em caso de utilização intensa.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVADO

• Retire os filtros metálicos de gordura
• Retire o filtro de carvão activado saturado.
  • Coloque os novos filtros.
• Substituia os filtros metálicos de gordura.

SUBSTITUIÇÃO DA LÂMPADA

Substituição dos módulos da lâmpada

Para LED rectangular :

• Retire o filtro de gordura.
• Retire a lâmpada, separando o encaixe do corpo do aparelho (pode ter que aplicar pressão ou força).
• Desligue o conector da luz.
• Substitua a lâmpada por uma nova do mesmo tipo, certificando-se que liga correctamente a lâmpada ao cabo da lâmpada.
• Volte a ligar a alimentação eléctrica, inserindo a ficha na tomada ou ligando o fusível.

	Potência máxima	Tensão	Imagem Casquilho	da lâmpada	Código ILCOS D
Módulos LED com balastro próprio	1.5W 220V-240V		Quadrado/Diâmetro:33.2mmx120mm	/	DBS-1.5- H-33.2/120

Falha	Causa	Solução
A luz acende-se mas o motor não funciona	As lâminas estão bloqueadas.	Verifique a lâmina.
	O condensador está danificado.	Substitua o condensador.
	O motor está danificado.	Substitua o motor.
	A cablagem interna do motor está cortada/desligada. Pode produzir-se um cheiro desagradável.	Substitua o motor.
A luz e o motor não funcionam	Para além dos aspectos acima referidos, deve verificar os seguintes:
	Ligeiramente danificado.	Substitua as luzes.
	Cabo de alimentação solto.	Ligue os fios de acordo com o esquema eléctrico.
Fuga de óleo	Saída e entrada de ventilação de ar não estão hermeticamente fechados.	Retire a saída e sele com cola.
Vibração	Se a lâmina estiver danificada, pode provocar vibrações.	Substitua a lâmina.
	O motor não está bem apertado.	Aperte bem o motor.
	O exaustor não está bem fixo.	Fixe bem o exaustor.
Aspiração insuficiente	A distância entre o fogão e a placa de fooão é demasiado	Reajuste a distância.
	Demasiada ventilação devido a portas ou janelas abertas.	Escolha um novo local para instalar o aparelho ou feche algumas portas/janelas.
Aparelho inclinado	Os parafusos de fixação não estão suficientemente apertados.	Aperte o parafuso de fixação e torne-o horizontal.
	Os parafusos de suspensão não estão apertados com força suficiente.	Aperte o parafuso de suspensão e faça-o na horizontal.

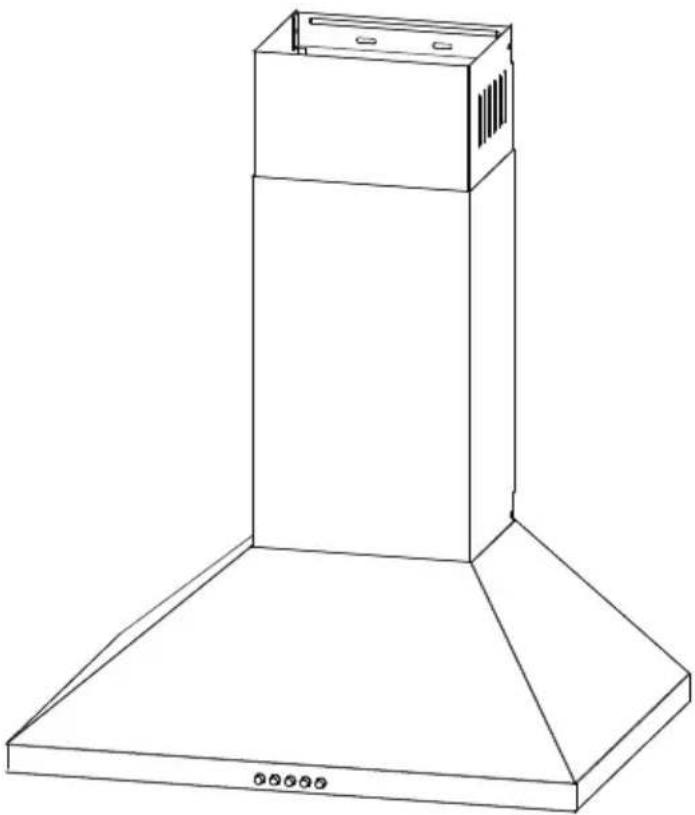

ELIMINAÇÃO

A directiva europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) exige que os aparelhos eléctricos domésticos em fim de vida não sejam eliminados em conjunto com lixo normal urbano e sem triagem. Os aparelhos velhos devem ser recolhidos separadamente, a fim de optimizar a recuperação e reciclagem dos seus componentes reduzindo o seu potencial impacto na saúde humana e meio ambiente. Este símbolo do "contentor do lixo com rodas" estampado no produto recorda-lhe a sua obrigação de quando for desfazer-se deste aparelho, o deve fazer de forma separada e controlada. Deve contactar as autoridades locais ou a loja onde adquiriu o aparelho para obter informações sobre a eliminação correcta do seu aparelho em fim de vida.

CHM6A17IX

CHM6A17W
