CHM6A17IX - Campana extractora VOX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	VOX
Modelo	CHM6A17IX
Color	Acero inoxidable (según el sufijo del modelo IX)
Tipo de instalación	Montaje en pared, estilo chimenea
Tipo de extracción	Conducto (exterior) o recirculación (con filtro de carbón opcional)
Diámetro de salida	120 mm o 150 mm (con brida reductora)
Velocidades del motor	3 velocidades (Baja, Media, Alta) más Apagado
Iluminación	Módulo LED, 1.5 W, 220-240 V, rectangular (33.2 x 120 mm)
Tipo de filtro de grasa	Metálico autoportante, lavable (apto para lavavajillas)
Filtro de carbón	Opcional, no lavable, reemplazar cada 4 meses
Distancia mínima desde la placa	650 mm
Dimensiones de la chimenea (Opción 1)	Ancho: 400 mm, Alto: 569 mm (inferior), superior ajustable
Dimensiones de la chimenea (Opción 4)	Ancho: 500 mm, Alto: 669 mm (inferior), superior ajustable 710-1140 mm
Componentes de instalación	Tornillos, tacos, soporte de fijación de chimenea (opcional)
Características de seguridad	Aparato Clase I, requiere conexión a tierra, no usar con conductos de combustión
Mantenimiento	Limpiar los filtros de grasa cada 2 meses; reemplazar el filtro de carbón cada 4 meses
Eliminación	Recogida separada para RAEE (directiva 2012/19/UE)

Preguntas frecuentes - CHM6A17IX VOX

¿Cuál es la distancia mínima entre la placa y la campana extractora?

La distancia mínima es 650 mm desde la superficie de apoyo de los recipientes de cocción hasta la parte más baja de la campana.

¿Puedo usar la campana como unidad de recirculación?

Sí, la campana se puede usar en modo recirculación instalando los filtros de carbón activado opcionales. Estos filtros absorben olores y deben reemplazarse aproximadamente cada 4 meses.

¿Cómo limpio los filtros de grasa?

Los filtros metálicos de grasa deben limpiarse cada 2 meses (con más frecuencia si se usan mucho). Se pueden lavar en un lavavajillas o a mano con un detergente neutro. Déjelos secar completamente antes de volver a instalarlos.

¿Qué tipo de luz usa la campana y cómo reemplazarla?

La campana usa un módulo LED auto-balastrado (1.5W, 220-240V, rectangular 33.2x120mm). Para reemplazarlo, retire el filtro de grasa, extraiga con cuidado el portalámparas, desconecte el conector e instale un módulo nuevo del mismo tipo.

¿Qué debo hacer si el motor no funciona pero la luz está encendida?

Las posibles causas incluyen aspas bloqueadas, un condensador dañado o un motor defectuoso. Verifique que las aspas no tengan obstrucciones. Si el condensador o el motor están dañados, deben ser reemplazados por un técnico calificado.

¿Puedo descargar el aire en un conducto existente?

No, el aire no debe descargarse en un conducto utilizado para evacuar humos de gas u otros aparatos que queman combustible. La extracción debe ser un conducto dedicado al exterior.

¿Cómo instalo la chimenea?

Primero, marque los puntos de montaje en la pared según las dimensiones dadas en el manual. Taladre agujeros, inserte tacos y fije los soportes. Luego, cuelgue el cuerpo de la campana en los tornillos y nivélelo. Fije las chimeneas decorativas inferior y superior usando los tornillos proporcionados.

¿Cuál es el número máximo de elementos de la placa que se pueden usar debajo de la campana?

El aparato está diseñado para usar un máximo de 4 elementos de la placa simultáneamente.

¿Por qué vibra la campana?

La vibración puede deberse a una aspa dañada, un montaje del motor flojo o una instalación suelta de la campana. Inspeccione el aspa, apriete los tornillos del motor y asegúrese de que la campana esté bien fijada a la pared.

¿Cómo debo desechar la campana cuando ya no sea utilizable?

No deseche la campana con los residuos domésticos. Debe llevarse a un punto de recogida de RAEE designado para el reciclaje de equipos eléctricos y electrónicos, de acuerdo con la Directiva 2012/19/UE de la UE.

MANUAL DE USUARIO CHM6A17IX VOX

MANUAL DE INSTRUCCIONES

Lea este manual cuidadosamente antes de manipular el artefacto

Las imágenes de este manual son referenciales, prevalece el tipo de producto.

Las instrucciones de uso son aplicables en varias versiones de este artefacto. Por

consiguiente, puede encontrar descripciones de características individuales que no se aplican en su artefacto en específico.

INSTALACIÓN

- El fabricante no se hace responsable por los daños resultantes de una instalación incorrecta o negligente.

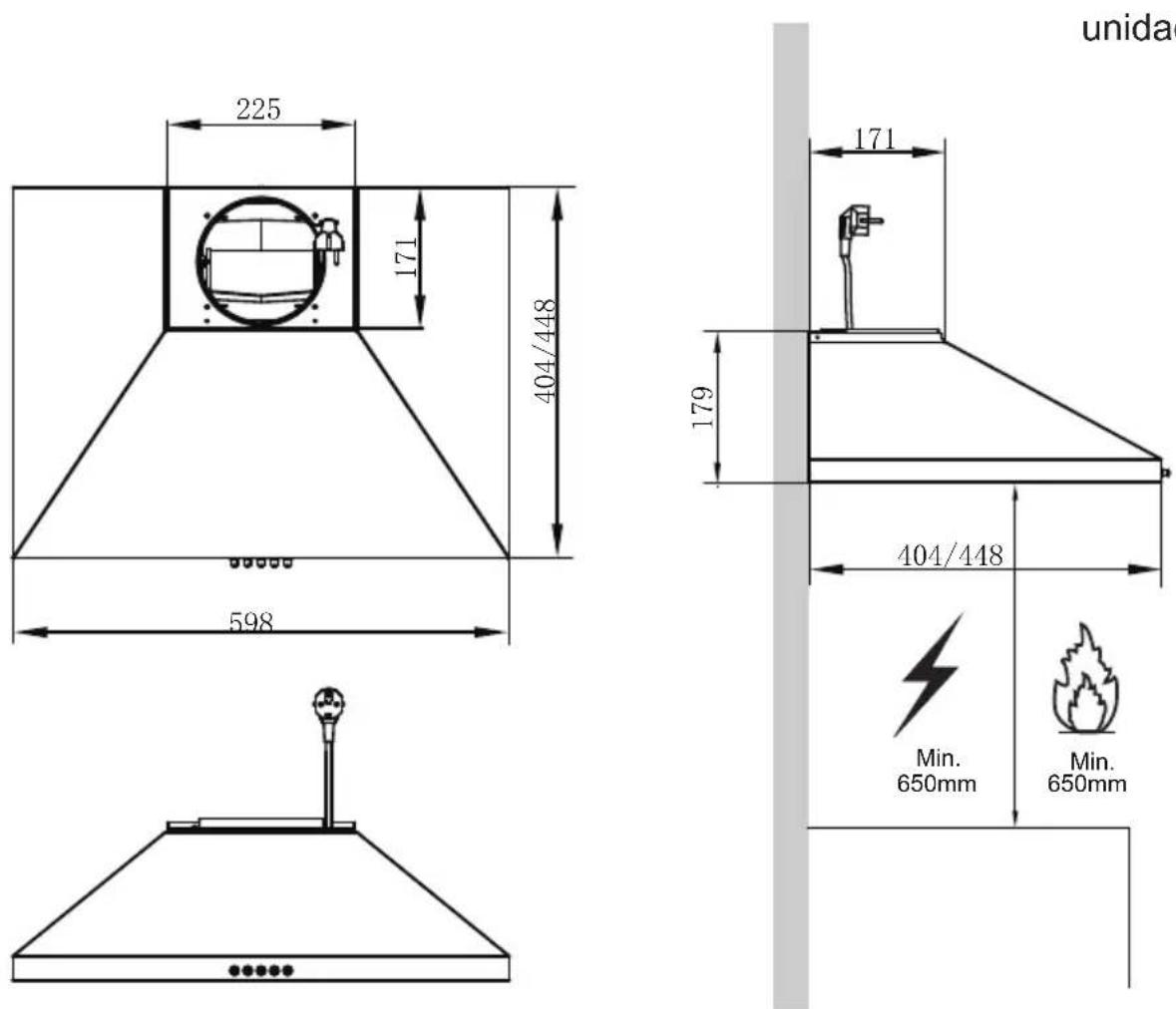

- La distancia mínima entre la superficie de apoyo de los recipientes de cocción en la encimera y la parte más baja de la campana extractora. (Cuando la campana extractora esté ubicada sobre un artefacto a gas, la distancia deberá ser de al menos 65 cm. Si en las instrucciones de instalación de la encimera a gas se indica una distancia mayor, tome esas indicaciones en cuenta. La distancia de 650 mm puede acortarse en: partes no combustibles de campanas extractoras y partes que funcionan con voltaje de seguridad muy bajo, siempre y cuando estas partes no den acceso a partes electrizadas si se deforman;)

- Verifique que el voltaje de la red corresponda con la indicada en la placa de datos de la campana.

- Para los artefactos de Clase I, verifique que el suministro eléctrico doméstico garantice una conexión a tierra correcta.

- Conecte el extractor a la salida de humos a través de un tubo de 120mm de diámetro mínimo. El recorrido de la chimenea debe ser lo más corto posible.

- El aire no debe descargarse en un ducto de humos utilizado para expulsar los humos de los artefactos a gas u otros combustibles.

- Si la campana se utiliza junto con artefactos no eléctricos (por ejemplo, artefactos a gas), debe garantizarse una buena ventilación en la cocina para evitar el reflujo de los gases de escape. La cocina debe tener una vía de salida que se comunique directamente con el ambiente exterior, de esta se garantizará la entrada de aire limpio.

- Cuando la campana extractora funcione junto a artefactos no eléctricos, la presión negativa en la cocina no debe exceder los 0,04 mbar para evitar que los humos regresen a la cocina por la campana extractora.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio u otra persona calificada equivalente, para evitar riesgos.

- Deben cumplirse las normativas referentes a la descarga de aire.

- La campana extractora está diseñada solo para uso doméstico, no es apta para barbacoas, asadores y otros fines comerciales.

- Nunca utilice la campana para otros fines que no sean para los que ha sido diseñada.

- Durante el uso de la campana, nunca deje llamas altas y abiertas debajo del artefacto.

- Ajuste la intensidad de la llama para dirigirla solo hacia el fondo de la sartén, asegurándose de que no sobresalga por los lados.

- Las freidoras deben ser supervisadas continuamente durante su uso: el aceite sobrecalentado puede iniciar llamas de fuego.

- No prenda fuego debajo de la campana extractora; existe peligro de incendio.

- Este aparato puede ser manipulado por niños de 8 años o más y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si se les ha dado supervisión o instrucciones sobre el uso del aparato de manera segura y entienden los peligros involucrados

- Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.

- La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

- "PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con artefactos de cocina".

MANTENIMIENTO

- La campana extractora y el filtro deben limpiarse con frecuencia de acuerdo a las instrucciones.

- Apague o desenchufe el artefacto de la red eléctrica antes de llevar a cabo cualquier trabajo de mantenimiento.

- Limpie y/o reemplace los filtros en la fecha indicada (peligro de incendio).

- Limpie la campana con un paño húmedo y un detergente líquido neutro.

- El artefacto utiliza como máximo 4 placas de cocción.

El símbolo en el embalaje indica que este producto no puede considerarse como un residuo doméstico. Por consiguiente, será llevado al punto de recolección correspondiente para el reciclaje posterior de artefactos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado correctamente, usted ayudará a evitar potenciales consecuencias negativas para el medioambiente y la salud humana, que podría ser causada por el manejo inapropiado de los residuos domésticos. Para obtener más detalles sobre el reciclaje de este producto, comuníquese con las autoridades municipales de su ciudad local, el servicio de disposición de desechos domésticos o la tienda donde compró el producto.

COMPONENTES

Ref. Cantidad Componentes del Producto
1	1	Cuerpo de la Campana extractora, completo con: Controles, Luz, Soplador, Filtro.
2.1	1	Chimenea decorativa inferior
2.2	1	Chimenea decorativa superior (opcional)
3	1 Brida (opcional)
5	2	El Filtro de Carbón Activado (opcional)

Cantidad Documentación

1 Manual de Instrucciones

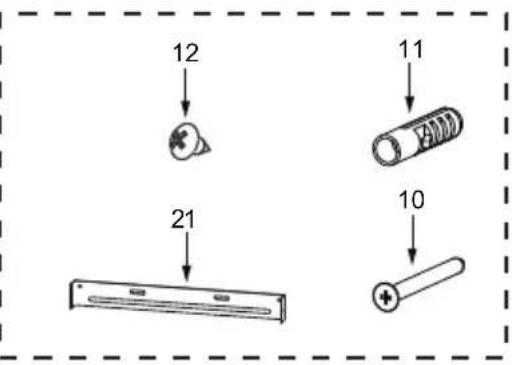

Ref. Cantidad Componentes de Instalación
10 7 Tornillos 5 x 50
11 7 Tacos de pared
12 6	Tornillos 4,2 x 9,5 / Tornillos 4 x 8
21 1 Soporte de fijación para chimenea (opcional)

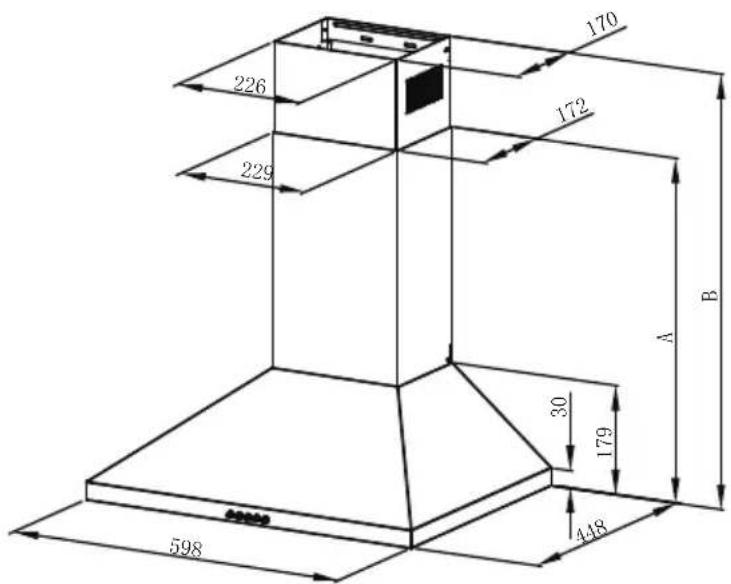

Opción	Chimenea	A	B
1	400+0	569	/
2	400+300	569	610-850
3	400+390	569	610-940
4	500+490	669	710-1140

Como primer paso, proceda según los siguientes dibujos:

• Una línea vertical hasta el techo o hasta el límite superior, en el centro de la zona en donde se instalará la campana.
• Una línea horizontal A a 835-935 mm sobre la encimera de la cocina.
• Una línea horizontal B a X mm sobre la línea horizontal A.
• Una línea horizontal C a 116mm debajo de la línea horizontal A.

Marcado de Puntos:

• Marque un punto (1) en la línea horizontal A, 80 mm hasta la línea de referencia vertical.
• Repita el marcado en el otro lado, verificando que las dos marcas estén al mismo nivel.
  ● Marque un punto (2) en la línea horizontal B, 40 mm hasta la línea de referencia vertical.
• Repita el marcado en el otro lado, verificando que las dos marcas estén al mismo nivel.
  ● Marque un punto(3) en la línea horizontal C, 155 mm hasta la línea de referencia vertical.
• Repita el marcado en el otro lado, verificando que las dos marcas estén al mismo nivel.

Fije los soportes (Opcional):

• Taladre agujeros en los puntos marcados con una broca de 10 mm.
• Inserte los tacos de pared 11 en los orificios.
• Atornille 2 tornillos 10 (5 x 50) a los tacos de pared 11 en la línea horizontal A; Aproximadamente las cuatro quintas partes de los tornillos 10 (5 x 50) se atornillaron en los tacos de pared 11, utilizados para enganchar la campana.
• Fije un soporte de fijación de chimenea 21 con 2 tornillos 10 (5 x 50) en la línea horizontal B.

Enganchar el cuerpo de la campana

Enganche el cuerpo de la campana a los 2 tornillos 10 (5 x 50) en la línea horizontal A.

Nivele el cuerpo de la campana.

Retire el filtro del interior del cuerpo de la campana, fije los tornillos 10 a los tacos 11 en los puntos (3).

CONEXIONES

SISTEMA DE ESCAPE DE AIRE EN LA VERSIÓN CONDUCTOS

Al instalar la versión conductos, conecte la campana extractora a la chimenea utilizando un tubo flexible o rígido de 150 o 120 mm, cuya elección se deja a criterio del técnico profesional.

• Para instalar una conexión de escape de aire de 120 mm, inserte la brida reductora 3 en la salida del cuerpo de la campana extractora.
• Fije el tubo 4 en su posición utilizando suficientes abrazaderas de tubo (no incluidas).
• Retire los posibles filtros de carbón.

La chimenea sólo se puede instalar con campana extractora.

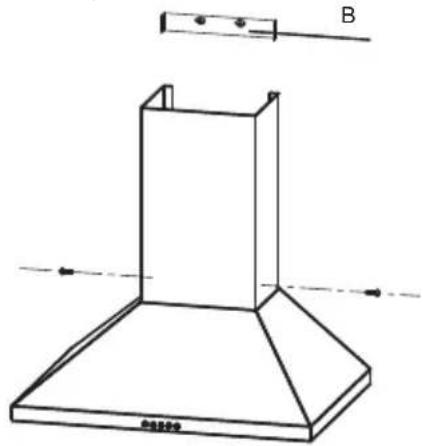

Chimenea Decorativa Inferior

- Fije la Chimenea Decorativa Inferior al cuerpo de la campana con 2 tornillos 12 (4,2 x 9,5) suministrados con la campana.

- Fije la chimenea superior al soporte 21 con 2 tornillos 12 (4,2 x 9,5) suministrados con la campana.

Ajuste de velocidad. (En algunos Modelos)

1	INTERRUPTOR DE APAGADO DEL MOTOR: Presione este interruptor para detener el funcionamiento del motor.
	INTERRUPTOR DE VELOCIDAD: Presione este interruptor, el motor funciona a BAJA velocidad.
	INTERRUPTOR DE VELOCIDAD: Presione este interruptor, el motor funciona a velocidad MEDIA.
	INTERRUPTOR DE VELOCIDAD: Presione este interruptor, el motor funciona a ALTA velocidad.
	INTERRUPTOR DE ILUMINACIÓN ON/OFF: Presione este interruptor para encender las luces y presione nuevamente para apagarlas.

FILTROS DE GRASA

LIMPIEZA DE FILTROS DE GRASA METÁLICOS AUTOSOPORTANTES.

• Los filtros deben limpiarse cada 2 meses de operación, o más seguido si el uso es particularmente intenso, y pueden lavarse en un lavavajillas.
• Retire los filtros uno a uno empujándolos hacia la parte posterior de la unidad de campana extractora y al mismo tiempo jale hacia abajo.
• Evite cualquier tipo de flexión de los filtros al lavarlos. Antes de volver a instalarlos en la campana extractora, asegúrese de que estén completamente secos. (El color de la superficie del filtro puede cambiar con el tiempo, pero esto no influye en la eficacia del filtro).
• Al colocar los filtros en la campana extractora, verifique que estén montados en la posición correcta con el asa hacia afuera.

FILTRO DE CARBÓN ACTIVADO (VERSIÓN DE RECIRCULACIÓN)

Los filtros no son lavables y no se pueden regenerar, es por eso que deben reemplazarse aproximadamente cada 4 meses de funcionamiento, o con mayor frecuencia con un uso intensivo.

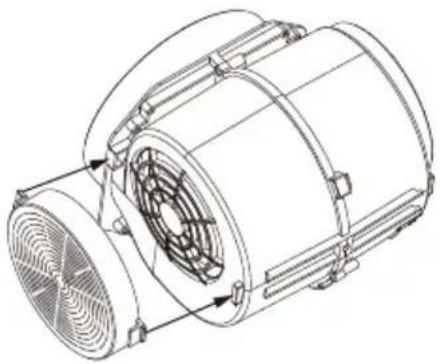

REEMPLAZO DEL FILTRO DE CARBÓN ACTIVADO

• Retire los filtros de grasa metálicos
• Retire el filtro de carbón activado saturado.
• Instale los filtros nuevos.
  ● Reemplace los filtros de grasa metálicos.

Reemplazo de los módulos de luz

Para LED rectangulares:

• Retire el filtro de grasa.
• Retire la luz haciendo palanca en su accesorio del cuerpo de la campana (esto puede requerir que se aplique presión o fuerza).
• Desconecte el conector de la luz.
• Reemplace la luz por una nueva del mismo tipo, asegurándose de conectar la luz con el cable de luz correctamente.
• Vuelva a conectar la alimentación insertando el enchufe de red o activando el fusible.

	Potencia máx.	Voltaje	Imagen	Tapa de Lámpara	ILCOS D código
Módulos LED con balastro propio	1.5W 220V-240V		Cuadrado / Diámetro: 33,2mm x 120mm	/	DBS-1.5-H-33.2/120

Fallo Causa	Solución
Luz encendida, pero el motor no funciona	Las cuchillas están bloqueadas. Verifique las cuchillas.
	El condensador está dañado. Reemplace el condensador.
	El motor está dañado. Reemplace el motor.
	El cableado interno del motor está cortado/ desconectado. Puede producirse un olor desagradable.	Reemplace el motor.
Tanto la luz como el motor no funcionan	Aparte de lo indicado anteriormente, verifique lo siguiente:
	Luz dañada. Reemplazo de las luces.
	Cable de alimentación suelto.	Conecte los cables según el diagrama eléctrico.
Fuga de aceite	La salida y la entrada de ventilación de aire no están lo suficientemente selladas.	Quite la salida y selle con pegamento.
Vibración	La turbina, si está dañada, puede provocar vibraciones.	Reemplace la turbina
	El motor no está bien asegurado. Asegure el motor firmemente.
	La campana extractora no está bien fijada.	Fijación de la campana extractora.
Succión insuficiente	La distancia entre la campana extractora y la placa de cocción es demasiado amplia.	Reajuste la distancia.
	Excesiva ventilación por puertas o ventanas abiertas.	Elija un nuevo lugar para instalar el artefacto o cierre algunas puertas / ventanas.
El artefacto se inclina	Los tornillos de fijación no están lo suficientemente ajustados.	Ajuste el tornillo de fijación y déjelo en posición horizontal.
	Los tornillos para colgar el artefacto no están lo suficientemente ajustados	Apriete el tornillo de suspensión y colóquelo en posición horizontal.

DISPOSICIÓN

La directiva europea 2012/19/UE sobre residuos de artefactos eléctricos y electrónicos (RAEE) exige que los artefactos eléctricos domésticos antiguos no sean desechados junto a otros residuos municipales comunes sin antes clasificarlos. Los artefactos antiguos deben recolectarse por separado para optimizar la recuperación y el reciclaje de los materiales que contienen y reducir el impacto en la salud humana y el medio ambiente.

El símbolo de "ciclo de reciclaje" tachado en el producto le recuerda su obligación, para que cuando deseche el artefacto, este sea separado según su categoría.

Los consumidores deben contactar a las autoridades municipales locales o algún minorista para obtener información sobre la disposición correcta de su artefacto antiguo.
