PIO6L07IX - Campana extractora VOX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	VOX
Modelo	PIO6L07IX
Tipo de instalación	Integrada / Bajo armario
Potencia del motor	210 W
Voltaje / Frecuencia	220-240 V ~ 50 Hz
Tipo de luz	LED (autobalastrada)
Potencia de luz	1.5 W
Número de velocidades del motor	3
Tipo de control	Interruptor deslizante
Modos de ventilación	Extracción (con conducto) y Recirculación
Distancia mínima desde la placa de cocción	650 mm
Diámetro de conexión de salida	120 mm (con brida reductora para 150 mm)
Tipo de filtro de grasa	Metal autoportante, lavable
Intervalo de limpieza del filtro de grasa	Cada 2 meses (más a menudo para uso intensivo)
Filtro de carbón (opcional)	Carbón activado, reemplazar cada 4 meses
Número máximo de fuegos	4
Accesorios incluidos	Cuerpo de la campana, filtro metálico, 2 filtros de carbón opcionales, brida, tornillos, tacos

Preguntas frecuentes - PIO6L07IX VOX

¿Cuál es la distancia mínima requerida entre la placa de cocción y la campana extractora?

La distancia mínima es de 650 mm entre la superficie de apoyo de los utensilios de cocina y la parte más baja de la campana.

¿Cómo limpio los filtros de grasa metálicos?

Limpie los filtros de grasa metálicos cada 2 meses (más a menudo para uso intensivo). Se pueden lavar en un lavavajillas o a mano con detergente neutro. Asegúrese de que estén completamente secos antes de volver a insertarlos.

¿Con qué frecuencia debo reemplazar el filtro de carbón activado?

Reemplace el filtro de carbón activado aproximadamente cada 4 meses (más frecuentemente con uso intensivo). Estos filtros no son lavables y no se pueden regenerar.

¿Puedo reemplazar la luz LED yo mismo?

Sí. Desconecte el aparato de la red eléctrica, retire los filtros de grasa metálicos, haga palanca para quitar el portalámparas viejo, desconecte el conector y reemplácelo con un nuevo módulo LED de 1.5W del mismo tipo. Vuelva a montar en orden inverso.

¿Cuáles son los dos modos de ventilación y cómo elijo?

La campana puede funcionar en modo de extracción (aire expulsado al exterior a través de un conducto) o modo de recirculación (aire purificado y devuelto a la habitación mediante un filtro de carbón activado). Seleccione un modo durante la instalación.

La luz funciona pero el motor no. ¿Qué podría estar mal?

Causas posibles: aspas bloqueadas, condensador dañado, motor dañado o cableado interno desconectado. Verifique y reemplace los componentes según sea necesario.

¿Por qué vibra la campana?

La vibración puede deberse a una aspa dañada, un motor mal sujeto o la campana misma no está bien fijada al armario o pared. Inspeccione y apriete según corresponda.

¿Qué debo hacer si sale aceite de la campana?

La fuga de aceite suele deberse a un mal sellado de la conexión de salida o de la sección en forma de U. Retire la salida y selle con pegamento, o selle la sección en U con jabón o pintura.

¿Es seguro usar la campana con aparatos de gas u otros aparatos que queman combustible?

Sí, pero se requiere una ventilación adecuada de la habitación. El aire no debe descargarse en un conducto utilizado para evacuar humos de gas u otros aparatos que quemen combustible (a menos que la campana sea solo de recirculación).

¿Cómo aseguro una instalación correcta en un armario?

Utilice las 4 ranuras de cerradura en la parte superior de la campana. Instale 4 tornillos en el armario en las posiciones correspondientes, cuelgue la campana de modo que los tornillos entren en la parte estrecha de las ranuras y apriete. También instale tornillos en los orificios de seguridad para evitar movimientos.

MANUAL DE USUARIO PIO6L07IX VOX

MANUAL DE INSTRUCCIONES

Lea este manual cuidadosamente antes de manipular el artefacto

Las imágenes de este manual son referenciales, prevalece el tipo de producto.

Las instrucciones de uso son aplicables en varias versiones de este artefacto. Por

consiguiente, puede encontrar descripciones de características individuales que no se aplican en su artefacto en específico.

INSTALACIÓN

• El fabricante no se hace responsable por los daños resultantes de una instalación incorrecta o negligente.
• La distancia mínima entre la superficie de apoyo de los recipientes de cocción en la encimera y la parte más baja de la campana extractora. (Cuando la campana extractora esté ubicada sobre un artefacto a gas, la distancia deberá ser de al menos 65 cm. Si en las instrucciones de instalación de la encimera a gas se indica una distancia mayor, tome esas indicaciones en cuenta. La distancia de 650 mm puede acortarse en: partes no combustibles de campanas extractoras y partes que funcionan con voltaje de seguridad muy bajo, siempre y cuando estas partes no den acceso a partes electrizadas si se deforman;)
• Verifique que el voltaje de la red corresponda con la indicada en la placa de datos de la campana.
• Para los artefactos de Clase I, verifique que el suministro eléctrico doméstico garantice una conexión a tierra correcta.
• Conecte el extractor a la salida de humos a través de un tubo de 120mm de diámetro mínimo. El recorrido de la chimenea debe ser lo más corto posible.
• El aire no debe descargarse en un ducto de humos utilizado para expulsar los humos de los artefactos a gas u otros combustibles.
• Si la campana se utiliza junto con artefactos no eléctricos (por ejemplo, artefactos a gas), debe garantizarse una buena ventilación en la cocina para evitar el reflujo de los gases de escape. La cocina debe tener una vía de salida que se comunique directamente con el ambiente exterior, de esta se garantizará la entrada de aire limpio.
• Cuando la campana extractora funcione junto a artefactos no eléctricos, la presión negativa en la cocina no debe exceder los 0,04 mbar para evitar que los humos regresen a la cocina por la campana extractora.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio u otra persona calificada equivalente, para evitar riesgos.
• Deben cumplirse las normativas referentes a la descarga de aire.

• La campana extractora está diseñada solo para uso doméstico, no es apta para barbacoas, asadores y otros fines comerciales.
• Nunca utilice la campana para otros fines que no sean para los que ha sido diseñada.
• Durante el uso de la campana, nunca deje llamas altas y abiertas debajo del artefacto.
• Ajuste la intensidad de la llama para dirigirla solo hacia el fondo de la sartén, asegurándose de que no sobresalga por los lados.
• Las freidoras deben ser supervisadas continuamente durante su uso: el aceite sobrecalentado puede iniciar llamas de fuego.
• No prenda fuego debajo de la campana extractora; existe peligro de incendio.
• Este aparato puede ser manipulado por niños de 8 años o más y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si se les ha dado supervisión o instrucciones sobre el uso del aparato de manera segura y entienden los peligros involucrados
• Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

- "PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con artefactos de cocina".

MANTENIMIENTO

• La campana extractora y el filtro deben limpiarse con frecuencia de acuerdo a las instrucciones.
• Apague o desenchufe el artefacto de la red eléctrica antes de llevar a cabo cualquier trabajo de mantenimiento.
• Limpie y/o reemplace los filtros en la fecha indicada (peligro de incendio).
• Limpie la campana con un paño húmedo y un detergente líquido neutro.
• El artefacto utiliza como máximo 4 placas de cocción.

El símbolo en el embalaje indica que este producto no puede considerarse como un residuo doméstico. Por consiguiente, será llevado al punto de recolección correspondiente para el reciclaje posterior de artefactos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado correctamente, usted ayudará a evitar potenciales consecuencias negativas para el medioambiente y la salud humana, que podría ser causada por el manejo inapropiado de los residuos domésticos. Para obtener más detalles sobre el reciclaje de este producto, comuníquese con las autoridades municipales de su ciudad local, el servicio de disposición de desechos domésticos o la tienda donde compró el producto.

PARÁMETROS PRINCIPALES

Voltaje y frecuencia nominales 220-240 V \~ 50 Hz

Potencia de entrada del motor: 210 W

En determinadas circunstancias, los aparatos eléctricos pueden

representar un peligro.

COMPONENTES

Ref. Cantidad Componentes del Producto
1	1	Cuerpo de la campana, se completa con: Controles, Luz, Soplador, Filtro.
2	2	El Filtro de Carbón Activado (2 opcional)
3	1	Brida (opcional)
4	4	Tornillos 5 x 50
5 4		Tacos de pared

• Según la figura, asegúrese de la posición de la campana en el gabinete. Las tiras de madera deben estar alineadas con las 4 ranuras en forma de cerradura en la parte superior de la campana extractora. En el gabinete, instale 4 tornillos (suministrados) de acuerdo con la posición relativa de los 4 orificios en forma de llave en la parte inferior de la
• campana. La extensión del atornillado debe ser conveniente para la siguiente instalación.
  Cuelgue el capó y deje que sus 4 orificios apunten a los tornillos; los 4 tornillos deben estar en las partes estrechas de los orificios. Debe apretar los tornillos con firmeza,
  asegurando que la union entre la campana y su alojamiento sea suficiente.
  Inserte tornillos en los orificios de seguridad, para que el movimiento de la bandeja extensible hacia el frente o hacia atrás sea más seguro.

Información

Cuando carte o taladre en la pared o el mueble, asegúrese de no dañar el cableado eléctrico u otras instalaciones ocultas.

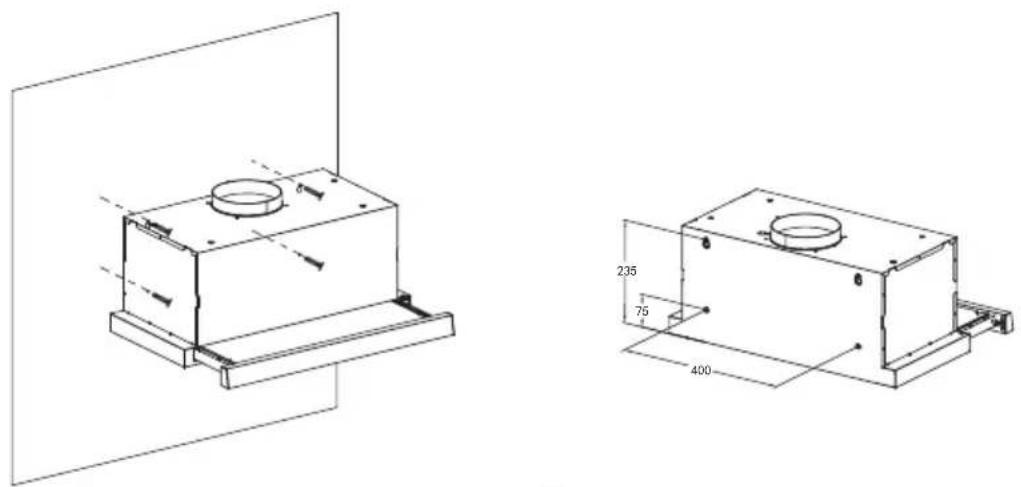

METODO 2

z Si la superficie de instalación nose adapta a la instalación de la campana, enctonces conforme a la figura, fije la posición de la campana en la pared.
z Instale dos de las tornillos suministrados a la pared, de acuerdo a la posición relativa de las 2 orificios de sujeción, de la parte trasera de la campana.
z La longitud de las tronillos ha de ser la adecuada para el siguiente punto de la instalación.
z Instale tambien tornillos en las orificios de seguridad de la parte trasera de la campana, para que el movimiento de la bandeja extensible hacia el frente o hacia atras sea mas seguro.

La instalación de campanas integradas en armarios combinados es la misma que en el método anterior.

Información

Felicitaciones por la compra de nuestra campana extractora, que está diseñada para incluir muchas características superiores que le permiten la máxima expresión de su estilo de vida. Antes de instalar y / o utilizar la campana extractora, lea atentamente todas las instrucciones.

La campana no debe instalarse y conectarse a los conductos de tiro donde se instalan otros aparatos y que funcionan con otra energía diferente a la electricidad (calentadores de agua cocidos al horno (cocinas / estufas), etc.).

Hay dos modos de ventilación, modo de extracción de aire y modo de recirculación, antes de realizar la instalación deberá seleccionar uno de ellos.

En el modo de extracción de aire, el aire se expulsa fuera de la casa a través de una tubería.

En el modo de recirculación, el aire se purifica y se descarga a la casa

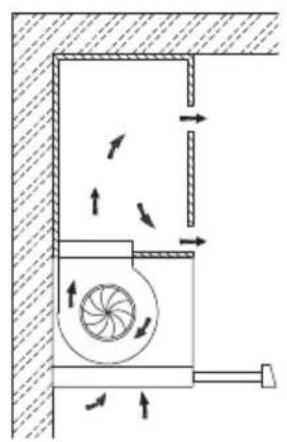

Modo de recirculación

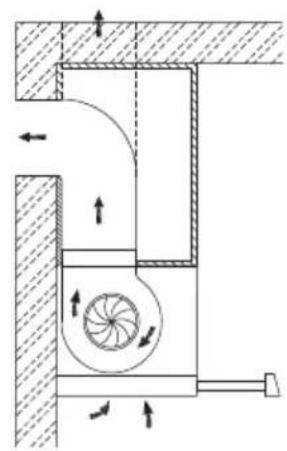

Modo de extracción de aire

Información

Modo de recirculación, el gabinete necesita una salida de aire.

Modo recirculación, ser siempre con filtro de carbón activado.

Modo de recirculación, cuando se coloca el filtro de carbón activado, la potencia de succión disminuirá.

i

CONEXIONES

SISTEMA DE ESCAPE DE AIRE EN LA VERSIÓN CONDUCTOS

Al instalar la versión conductos, conecte la campana a la chimenea utilizando un tubo flexible o rígido de φ 150 o φ 120 mm, cuya elección se deja a criterio del técnico profesional.

- Si va a instalar una conexión de escape de aire de 120mm, inserte la brida reductora 3 en la salida del cuerpo de la campana.

- Fije la tubería 4 en su posición utilizando suficientes abrazaderas de tubería (no incluidas).

- Retire los posibles filtros de carbón.

Operación

Comprobar de antemano

Verifique el estado seguro del aparato:

• Verifique si hay defectos visibles.
• Verifique que todas las piezas del aparato estén bien instaladas.

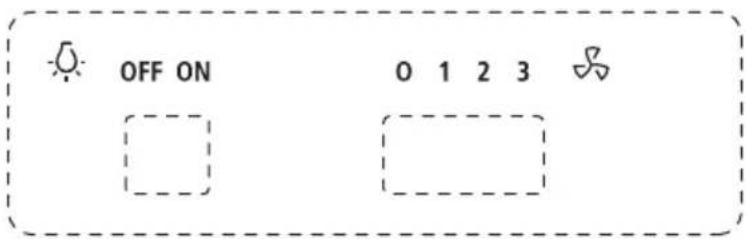

Interruptor A:

Encender / apagar

• Mueva la parte delantera del aspirador. (Para ciertos modelos)
• Hay 3 velocidades de motor y un interruptor de encender/apagar de luz.
• Mueva el interruptor para que funcione.

Funcionamiento del motor

[0]=Desactivado
• [1]=Baja potencia
[2]=Media potencia
• [3]=Alta potencia

Funcionamiento de la luz

● [OFF] = Desactivado
• [ON] = Activado

FILTROS DE GRASA

LIMPIEZA DE FILTROS DE GRASA METÁLICOS AUTOSOPORTANTES.

• Los filtros deben limpiarse cada 2 meses de operación, o más seguido si el uso es particularmente intenso, y pueden lavarse en un lavavajillas.

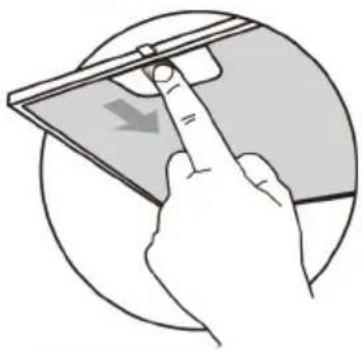

• Tire del panel para abrir.
• Retire los filtros uno a uno empujándolos hacia la parte posterior de la unidad de campana y al mismo tiempo jale hacia abajo.
• Evite cualquier tipo de flexión de los filtros al lavarlos. Antes de volver a instalarlos en la campana, asegúrese de que estén completamente secos. (El color de la superficie del filtro puede cambiar con el tiempo, pero esto no influye en la eficacia del filtro).
• Al colocar los filtros en la campana, verifique que estén montados en la posición correcta con el asa hacia afuera.
• Cierra el panel.

FILTRO DE CARBÓN ACTIVADO (VERSIÓN DE RECIRCULACIÓN)

REEMPLAZO DEL FILTRO DE CARBÓN ACTIVADO

Los filtros no son lavables y no se pueden regenerar, es por eso que deben reemplazarse aproximadamente cada 4 meses de funcionamiento, o con mayor frecuencia con un uso intensivo.

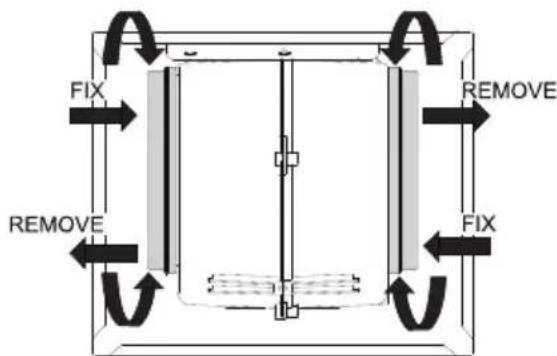

REEMPLAZO DEL FILTRO DE CARBÓN ACTIVADO

• Retire los filtros de grasa metálicos.
• Retire el filtro de carbón activado saturado.
• Instale los filtros nuevos.
• Reemplace los filtros de grasa metálicos.

La iluminación del interior del aparato la proporciona una luz LED de 1,5W.

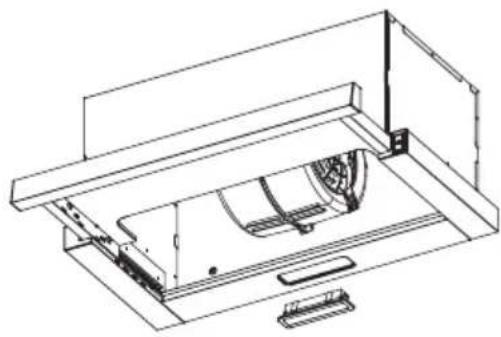

Para reemplazar la luz LED, proceda de la siguiente manera:

1. Desconecte el aparato de la red eléctrica o apague el disyuntor.
2. Retire los filtros metálicos (consulte Limpieza y reemplazo de filtros).
3. Retire la luz haciendo palanca en su accesorio del cuerpo de la campana (esto puede requerir presión o fuerza a aplicar) y desconecte el conector de la lámpara.
4. Reemplace la luz por una nueva del mismo tipo, asegurándose de conectar la luz con el cable de luz correctamente.
5. Instale el filtro de metal nuevamente en su lugar.

	Potencia máx.	Voltaje	Imagen	Tapa de Lámpara	ILCOS D código
Módulos LED con balastro propio	1.5W 220V-240V		Cuadrado / Diámetro: 33,2mm x 120mm	/	DBS-1.5-H-33.2/120

DISPOSICIÓN

La directiva europea 2012/19/UE sobre residuos de artefactos eléctricos y electrónicos (RAEE) exige que los artefactos eléctricos domésticos antiguos no sean desechados junto a otros residuos municipales comunes sin antes clasificarlos. Los artefactos antiguos deben recolectarse por separado para optimizar la recuperación y el reciclaje de los materiales que contienen y reducir el impacto en la salud humana y el medio ambiente.

El símbolo de "ciclo de reciclaje" tachado en el producto le recuerda su obligación, para que cuando deseche el artefacto, este sea separado según su categoría.

Los consumidores deben contactar a las autoridades municipales locales o algún minorista para obtener información sobre la disposición correcta de su artefacto antiguo.

Fallo Causa	Solución
Luz encendida, pero el motor no funciona	Las cuchillas están bloqueadas. Verifique las cuchillas.
	El condensador está dañado. Reemplace el condensador.
	El motor está dañado. Reemplace el motor.
	El cableado interno del motor está cortado/ desconectado. Puede producirse un olor desagradable.	Reemplace el motor.
Tanto la luz como el motor no funcionan	Aparte de lo indicado anteriormente, verifique lo siguiente:
	Luz dañada. Reemplazo de las luces.
	Cable de alimentación suelto.	Conecte los cables según el diagrama eléctrico.
Fuga de aceite	La salida y la entrada de ventilación de aire no están lo suficientemente selladas.	Quite la salida y selle con pegamento.
Vibración	La turbina, si está dañada, puede provocar vibraciones.	Reemplace la turbina
	El motor no está bien asegurado. Asegure el motor firmemente.
	La campana extractora no está bien fijada.	Fijación de la campana extractora.
Succión insuficiente	La distancia entre la campana extractora y la placa de cocción es demasiado amplia.	Reajuste la distancia.
	Excesiva ventilación por puertas o ventanas abiertas.	Elija un nuevo lugar para instalar el artefacto o cierre algunas puertas / ventanas.
El artefacto se inclina	Los tornillos de fijación no están lo suficientemente ajustados.	Ajuste el tornillo de fijación y déjelo en posición horizontal.
	Los tornillos para colgar el artefacto no están lo suficientemente ajustados	Apriete el tornillo de suspensión y colóquelo en posición horizontal.
