CHM6A17IX - Кујнска аспиратор VOX - Бесплатен кориснички прирачник

Вид на производ	Аспиратор (кујнски вентилатор)
Бренд	VOX
Модел	CHM6A17IX
Боја	Нерѓосувачки челик (врз основа на суфиксот IX во моделот)
Тип на инсталација	Монтиран на ѕид, во стил на оџак
Тип на издув	Канализиран (надворешен) или рециркулација (со опционален филтер со активен јаглен)
Дијаметар на издув	120 mm или 150 mm (со редукциски прирабница)
Брзини на моторот	3 брзини (Ниска, Средна, Висока) плус Исклучено
Осветлување	LED модул, 1.5 W, 220-240 V, правоаголен (33.2 x 120 mm)
Тип на филтер за маснотии	Метален самостоен, миење (погоден за машина за садови)
Филтер со активен јаглен	Опционален, не се мие, заменувајте на секои 4 месеци
Минимално растојание од плочата за готвење	650 mm
Димензии на оџак (Опција 1)	Ширина: 400 mm, Висина: 569 mm (долен), горниот е прилагодлив
Димензии на оџак (Опција 4)	Ширина: 500 mm, Висина: 669 mm (долен), горниот прилагодлив 710-1140 mm
Компоненти за инсталација	Завртки, ѕидни клинови, држач за фиксирање на оџакот (опционален)
Безбедносни карактеристики	Апарат од I класа, бара заземјување, не се користи со оџаци за согорување
Одржување	Чистете ги филтрите за маснотии на секои 2 месеци; заменувајте го филтерот со активен јаглен на секои 4 месеци
Отстранување	Одделно собирање за WEEE (директива 2012/19/ЕУ)

Frequently Asked Questions - CHM6A17IX VOX

Кое е минималното растојание помеѓу плочата за готвење и аспираторот?

Минималното растојание е 650 mm од површината за поддршка на садовите за готвење до најнискиот дел на аспираторот.

Може ли да го користам аспираторот како единица за рециркулација?

Да, аспираторот може да се користи во режим на рециркулација со инсталирање на опционалните филтри со активен јаглен. Овие филтри ги апсорбираат мирисите и треба да се заменуваат приближно на секои 4 месеци.

Како да ги чистам филтрите за маснотии?

Металните филтри за маснотии треба да се чистат на секои 2 месеци (почесто при интензивна употреба). Може да се мијат во машина за садови или рачно со неутрален детергент. Оставете ги целосно да се исушат пред повторно да ги вградите.

Каков тип на светло користи аспираторот и како да го заменам?

Аспираторот користи само-баластиран LED модул (1.5W, 220-240V, правоаголен 33.2x120mm). За замена, извадете го филтерот за маснотии, внимателно извлечете го светлото, исклучете го конекторот и вградете нов модул од ист тип.

Што треба да направам ако моторот не работи, но светлото е вклучено?

Можни причини вклучуваат блокирани лопатки, оштетен кондензатор или дефект на моторот. Проверете ги лопатките за пречки. Ако кондензаторот или моторот се оштетени, тие треба да се заменат од квалификуван техничар.

Може ли да го испуштам воздухот во постоечки оџак?

Не, воздухот не смее да се испушта во оџак што се користи за издув на гасови од гас или други уреди што горат гориво. Издувот мора да биде посебен канал на отворено.

Како да го инсталирам оџакот?

Прво, обележете ги точките за монтирање на ѕидот според димензиите дадени во прирачникот. Дупчете дупки, вметнете ѕидни клинови и прицврстете ги држачите. Потоа закачете го телото на аспираторот на завртките и израмнете го. Прицврстете го долниот и горниот декоративен оџак со помош на дадените завртки.

Кој е максималниот број на елементи на плочата што може да се користат под аспираторот?

Апаратот е дизајниран за употреба со максимум 4 елементи на плочата истовремено.

Зошто аспираторот вибрира?

Вибрацијата може да биде предизвикана од оштетена лопатка, лабаво монтирање на моторот или лабава инсталација на аспираторот. Проверете ја лопатката, затегнете ги завртките на моторот и осигурајте се дека аспираторот е безбедно прицврстен на ѕидот.

Како треба да го отстранам аспираторот кога повеќе не е употреблив?

Не го отстранувајте аспираторот со домашниот отпад. Мора да се однесе на одредено собиралиште за WEEE за рециклирање на електрична и електронска опрема, во согласност со ЕУ Директива 2012/19/ЕУ.

КОРИСНИЧКИ ПРИРАЧНИК CHM6A17IX VOX

Внимателно прочитајте го ова упатство пред работа со уредот

Сликите во ова упатство се само за референца, преовладува реалниот изглед на производот.

Упатствата за употреба се однесуваат на неколку верзии на овој апарат. Сепак

може да најдете опис на посебни характеристики кои не се однесуваат на овој апарат.

МОНТИРАЊЕ

• Произведувачот не носи одговорност за штета направена од неправилно и несоодветно монтирање.

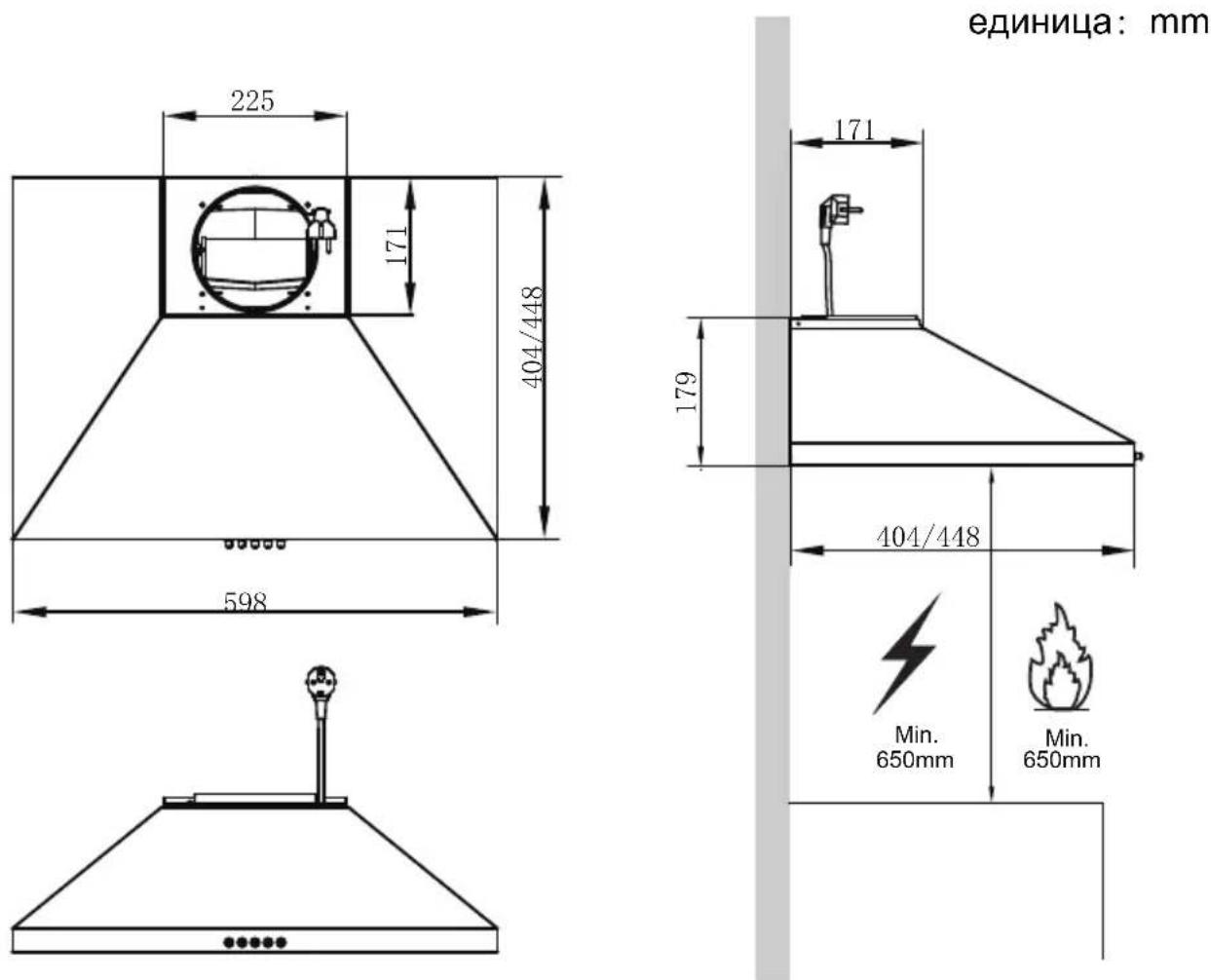

• Минималното безбедно растојание меѓу горната површина на шпоретот и аспираторот е 650 мм. (некои модели може да се наместат на пониска висина, проверете во делот за работни димензии и монтирање).
• Проверете дали напонот на струјата одговара на оној кој е назначен на плочата која е фиксирана на внатрешната страна на аспираторот.
• За уредите од Класа I, проверете дали електричното снабдување гарантира соодветно заземјување.
• Поврзете го аспираторот со одводот преку цевка со минимум дијаметар од 120 мм. Патот на одводот мора да биде најкраток колку што е можно
• Не поврзувајте го аспираторот со одводниот дел (цевка) кои носа́т гасови на согорување (бојлери, камини итн.)
• Ако аспираторот се користи со не-електрични апарати (пр. апарати на гас), мора да се обезбеди довольно проветрување во просторијата за да се спречи враćање на издувниот гас. Во кујната мора да има прозорец преку кој постојано ќе се врши проветрување. Кога аспираторот се користи со апарати кои се снабдуваат со енергија која не е електрична, негативниот притисок во просторијата не смее да надмине 0,04 мбар да се спречат гасовите да не се повратат во просторијата од аспираторот.
• Во случај на оштетување на напојниот кабел, мора да се замени од страна на производителот или овластен сервис за да не дојде до ризик од опасност
• Ако упатството за монтажа на плочата за готвење на гас одредува поголемо растојание наведено погоре, тоа треба да се земе предвид. Прописи за испуштање воздух треба да се исполнат.

УПОТРЕБА

• Аспираторот е дизајниран исклучиво за домашна употреба за да се отстранат кујнските мириси.
  ● Никогаш не употребувајте го за други цели освен за оние за кои е назначен.
• Никогаш не оставајте голем отворен пламен кога аспираторот работи.
• Прилагодете го интензитетот на пламенот да биде само на дното на тавата и внимавајте да не се движи по страните.
• Длабоките тави со масло мора постојано да ги набљудувате додека ги користите: загреаното масло може лесно да избувне во пламен.
• Не фламбирајте под аспираторот; опасност од пожар.
• Овој апарат може да го користат деца на возраст од 8 години и повеće и лица со намалени физички, сетилни или ментални способности или недостаток на искусство и знаење доколку им се дадени надзор или инструкции за користење на апаратот на безбеден начин и ги разбираат включените опасности.
• Децата треба да се надгледуваат за да се осигура дека не си играат со апаратот.
• Чистењето и одржувањето не смеат да го вршат деца без надзор.
• "ВНИМАНИЕ: Достапните делови може да се загреат кога се користат со апарати за готвење".

ОДРЖУВАЊЕ

• Исклучете го апаратот од струја кога ће вршите било какво одржување.
• Исчистете и/или заменете ги филтрите по некој одреден период (опасност од пожар).
• Исчистете го аспираторот со влажна крпа и неутрален течен детергент.
  ● Апаратот користи најмногу 4 елементи за готвење.

Симболот ■ на пакување покажува дека овој производ не може да се третира како домашен отпад. Наместо тоа, ће се предаде на соодветното собирно место за рециклирање на електрична и електронска опрема. Со обезбедување на правилно отстранување на овој производ, ће помогнете да се спречат потенцијалните негативни последици по животната средина и здравјето на лугето, кои инаку би можеле да бидат предизвикани од несоодветно постапување со отпадот на овој производ. За подетални информации за рециклирање на овој производ, ве молиме контактирајте ја локалната градска канцеларија, службата за отстранување на отпадот од дома Kinството или продавницата каде што сте го купиле производ.

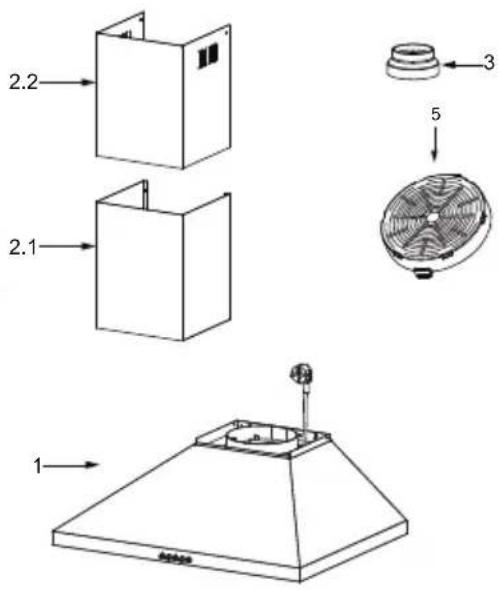

Бр.	Кол.	Компоненти на производот
1	1	Тело на аспираторот, комплетно со:Контролни копчиња, Светло, Мотор,Филтер
2.1 1	Долен	декоративен оцак
2.2	1	Горен декоративен оцак (избор)
3	1	Прирабница ( избор )
5	2	Филтер со активен јаглен ( избор )

Кол. Документација
1	Упатство за употреба

Бр.	Кол.	Компонентни за монтирањето
10	7	Навртки 5 x 50
11	7	Сидни типли
12	6	Навртки 4,2 x 9,5 / Навртки 4 x 8
21	1	Држач за прицврстување на оцакот

Како прв чекор, продолжете со следните цртежи:

• Повлечете вертикална линија на потпорниот сид до таванот, или висока според потребите, во центарот на местото каде ўе биде монтиран аспираторот.
  ● Хоризонтална линија A на 835-935 mm над шпоретот.
• Хоризонтална линија В на X mm над хоризонталната линија А.
• Хоризонтална линија С на 116mm под хоризонталната линија А.

Обележете ги точки:

• Обележете точка (1) на хоризонталната линија A, 80 mm на вертикалната референтна линија.
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали двете ознаки се израмнети.
• Обележете точка (2) на хоризонталната линија В, 40 mm на вертикалната референтна линија.
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали двете ознаки се израмнети.
• Обележете точка (3) на хоризонталната линија C, 155 mm на вертикалната референтна линија.
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали двете ознаки се израмнети.

Прицврстете ги држачите (избор):

• Издупчете ги обележените точки со ф10 mm бургија
  ● Внесете ги сидните типли 11 во дупките..
• Зашрафете 2 навртки 10 (5 x 50) на сидните приклучоци 11 на хоризонталната линија А; приближно четирите петти должна на завртките 10 (5 x 50) се навртуваа во сидните приклучоци 11, кои се користат за закачување на аспираторот.
• Прицврстете го држачот за прицврстување на оцакот 21 со 2 навртки 10 (5 x 50) на хоризонталната линија В.

Закачете го телото на аспираторот

Закачете го телото на аспираторот за 2 навртки 10 (5 x 50) на хоризонталната линија А. Израмнете го телото на аспираторот.

Отстранете го филтерот од внатрешноста на телото на аспираторот, фиксирајте ги навртките 10 на сидните типли 11 на точките (3).

ПОВРЗУВАНЬЕ

СИСТЕМ СО ОДВОД НА ЦЕВКИТЕ

СИСТЕМ СО ОДВОД НА ЦЕВКИТЕ

Кога ќе го монтирате моделот со цевки, поврзете го аспираторот со оцакот со помош на флексибилна или цврста цевка ф 150 или ф 120 mm, избор кој се остава на монтерот.

• За да монтирате ф 120 mm поврзување со одвод на воздух, ставете ја редукционата фланша 3 на одводот на аспираторот.
• Фиксирајте ја цевката 4 во позиција со спојки за цевки (не се дадени).
• Отстранете ги филтрите со активен јаглен.

Оцакот може да се монтира само со аспиратор.

Долен декоративен оцак

- Прицврстете го долниот декоративен оцак на телото на аспираторот со 2 навртки 12 (4,2 x 9,5) испорачани со аспираторот.

● Прицврстете го горниот оцак на држачот 21 со 2 навртки 12 (4,2 x 9,5) испорачани со аспираторот.

УПОТРЕБА

Прилагодување на брзината. (За некои модели)

1	ИСКЛУЧУВАЊЕ НА МОТОРОТ: Притиснете го овој прекинувач за да ја прекинете работата на моторот.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со НИСКА брзина.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со СРЕДНА брзина.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со ВИСОКА брзина.
	ВКЛУЧУВАЊЕ И ИСКЛУЧУВАЊЕ НА СВЕТЛОТО: Притиснете го овој прекинувач за да ги включите светлата и притиснете повторно за да ги исклучите.

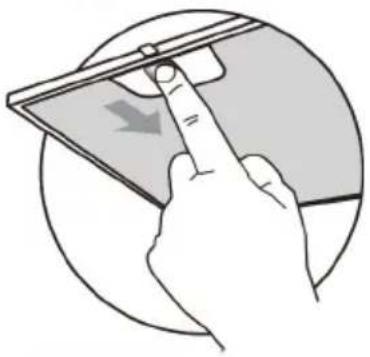

ФИЛТРИ ЗА МАСНОТИИ

• Филтрите мора да се чистат на секои два месеца или почесто ако често се употребуваат и можат да се мијат во машина за садови.
• Отстранете ги филтрите еден по еден со туркање кон задната страна на аспираторот и повлекување во исто време надолу.
• Внимавајте да не се искриват кога ги миете. Нека се исушат целосно пред да ги ставите повторно. (Бојата на површината на филтерот може да се менува во текот на времето, но тоа нема влијание врз ефикасноста на филтерот).
• Кога ги ставате филтрите во аспираторот, внимавајте тие да бидат монтирани во правилна положба, рачката свртена нанадвор.

Овие филтри не се мијат и не можат да се обноват, и мора да се заменат отприлика на секои 4 месеци или почесто ако се користи аспираторот интензивно.

ЗАМЕНА НА ФИЛТЕРОТ СО АКТИВНИОТ ЈАГЛЕН

• Извадете ги металните филтри за маснотии.
• Извадете ги филтрите со заситен јаглен.
• Поставете ги новите филтри.
  ● Вратете ги назад филтрите за маснотии.

• Отстранете го филтерот за маснотии.
• Отстранете ја светилката со отстранување од телото на аспираторот (за ова може да биде потребно да се примени притисок или сила).
• Исклучете го приклучокот на светлото.
• Заменете го светлото со ново од ист тип, внимавајки правилно да го поврзете светлото со кабелот за светло.
• Повторно приключете го напојувањето со вметнување на приклучокот за струја или со вклучување на осигурувачот.

	Нajгол. мо́к	Напојување	Слика	Капак на светилка	ILCOS D код
LED модулите	1.5W 220V-240V		Квадрат/дијаметар:33.2mmx120mm	/	DBS-1.5-H-33.2/120

Проблем	Причина	Решение
Светло е включено, но моторот не работи	Сечилата се блокирани.	Заменете ги сечилата.
	Кондензаторот е оштетен.	Заменете го кондензаторот.
	Моторот е оштетен.	Заменете го моторот.
	Внатрешните жици на моторот се отсечени/исклучени. Може да се појави непријатен мирис.	Заменете го моторот.
Не работат и светлото и моторот	Освен горенаведеното, проверете го следново:
	Оштетена светлина.	Заменете ги светлата.
	Кабелот за напојување е лабав.	Поврзете ги жиците според електричниот дијаграм.
Истекување на масло	Излезот и влезот за вентилација на воздухот не се цврсто затворени.	Извадете го штекерот и запечатете го со лепак.
	Истекување од поврзувањето на делот и капакот во форма на буквата U.	Отстранете го делот во форма на буквата U и запечатете со сапун или боја.
Вибрации	Сечилото, ако е оштетено, може да предизвика вибрации.	Заменете го сечилото.
	Моторот не е цврсто прицврстен.	Прицврстете го моторот.
	Аспираторот не е цврсто фиксиран.	Цврсто фиксирајте го аспираторот.
Недоволно вшмукување	Растојанието помеѓу аспираторот и горниот дел од шпоретот е преголемо.	Повторно прилагодете го растојанието.
	Премногу вентилација од отворени врати или прозорци.	Изберете ново место за инсталирање на апаратот или затворете некои врати/прозорци.
Апаратот се наклонува	Завртките за прицврстување не се довольно затегнати.	Затегнете ја завртката за прицврстување и направете ја хоризонтална.
	Висечките завртки не се довольно затегнати	Затегнете ја висечката завртка и направете ја хоризонтална.

ОТСТРАНУВАЊЕ НА СТАРИ ЕЛЕКТРИЧНИ АПАРАТИ

Европската директива 2012/19/ЕУ за отпадна електрична и електронска опрема (ОЕЕЕ) бара старите електрични апарати за домаćинство да не се фрлаат во нормалниот несортиран комунален отпад. Старите апарати мора да се собираат посебно за да се оптимизира обновувањето и рециклирањето на материјалите што ги содржат и да се намали влијанието врз здравјето на луџето и животната средина.

Пречкртаниот символ „канта со тркала“ на производот ве потсетува на вашата обврска, дека кога го фрлате апаратот, тој мора да се собира посебно.

Потрошувачите треба да контактираат со нивните локални власти или продавач за информации во врска со правилното отстранување на нивниот стар апарат.

CHM6A17IX CHM6A17W

Долен декоративен комин

Горен декоративен комин
