PIO6L07W - Exaustor de cozinha VOX - Manual de utilização gratuito

Tipo de Produto	Exaustor
Marca	VOX
Modelo	PIO6L07W
Cor	Branco
Tensão	220-240 V ~ 50 Hz
Potência do Motor	210 W
Potência da Luz	1.5 W LED
Número de Velocidades	3
Tipo de Controle	Interruptor deslizante
Tipo de Filtro de Gordura	Metal autoportante (lavável)
Tipo de Filtro de Carvão	Carvão ativado (opcional, substituível)
Frequência de Limpeza do Filtro de Gordura	A cada 2 meses; lavável na máquina de lavar louça
Frequência de Substituição do Filtro de Carvão	A cada 4 meses (não lavável)
Distância Mínima do Fogão	650 mm
Diâmetro do Duto	Mínimo 120 mm (adaptador para 150 mm incluído)
Modos de Descarga de Ar	Com duto (extração) ou recirculação
Classe Elétrica	Classe I (requer aterramento)
Substituição da Luz	Módulo LED 1,5W, quadrado 33,2mm x 120mm, ILCOS DBS-1.5-H-33.2/120
Opções de Instalação	Embaixo do armário ou montado na parede
Acessórios Incluídos	Corpo do exaustor, 2 filtros de carvão (opcionais), flange, 4 parafusos 5x50, 4 buchas de parede

Perguntas frequentes - PIO6L07W VOX

Qual é a distância mínima necessária entre o fogão e o exaustor?

A distância mínima entre o fogão e a parte mais baixa do exaustor é de 650 mm.

Com que frequência os filtros de gordura devem ser limpos?

Os filtros de gordura devem ser limpos a cada 2 meses de funcionamento, ou mais frequentemente com uso intenso. Eles são laváveis na máquina de lavar louça.

Com que frequência o filtro de carvão ativado deve ser substituído?

O filtro de carvão ativado deve ser substituído aproximadamente a cada 4 meses de funcionamento, ou mais frequentemente com uso intenso. Não são laváveis.

O exaustor pode ser usado com modos com duto e recirculação?

Sim, o exaustor suporta ambos modo de extração de ar (com duto para o exterior) e modo de recirculação (recirculação interna com filtro de carvão).

O que devo fazer se o motor não funcionar mas a luz funcionar?

Possíveis causas: pás bloqueadas, capacitor danificado, motor danificado ou fiação cortada. Verifique e substitua o capacitor ou motor se necessário, ou contacte um técnico qualificado.

Como substituir a luz LED?

Desconecte o aparelho da rede elétrica. Remova os filtros de gordura metálicos. Retire o módulo de luz antigo e desconecte seu conector. Instale um novo módulo LED de 1,5W (quadrado 33,2mm x 120mm) e reconecte.

O que causa vazamento de óleo do exaustor?

O vazamento de óleo pode ocorrer se a saída e a entrada de ventilação de ar não estiverem bem vedadas, ou se a conexão entre a seção em forma de U e a tampa vazar. Sele com cola ou sabão/tinta conforme necessário.

Por que a potência de sucção é insuficiente?

Verifique se a distância entre o exaustor e o fogão é muito grande (deve ser 650 mm ou menos). Certifique-se também de que portas/janelas não estão criando correntes de ar. Se usar recirculação, note que os filtros de carvão reduzem ligeiramente a sucção.

O exaustor pode ser instalado acima de um fogão a gás?

Sim, mas a distância mínima de 650 mm deve ser respeitada. Além disso, o ar não deve ser descarregado em uma chaminé usada para fumos de gás, a menos que o exaustor seja apenas de recirculação.

O que significa o símbolo de um contentor de rodas riscado?

Significa que o aparelho não deve ser descartado com o lixo doméstico. Deve ser entregue a um ponto de recolha de REEE para reciclagem de equipamentos elétricos e eletrónicos.

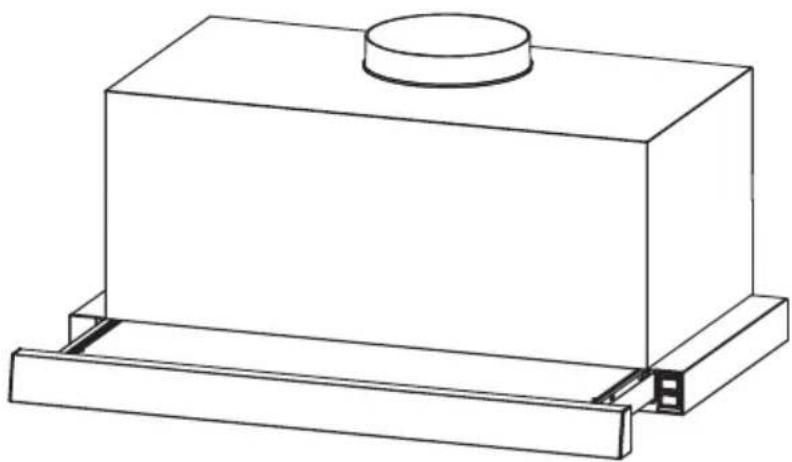

MANUAL DE UTILIZADOR PIO6L07W VOX

Leia atentamente este manual antes da primeira utilização.

As imagens deste manual servem apenas de referência, não prevalecendo sobre o produto adquirido

As instruções de utilização aplicam-se às várias versões deste aparelho. Como tal, poderá encontrar algumas descrições de terísticas particulares que não se aplicam especificamente ao seu aparelho.

INSTALAÇÃO

• O fabricante não se responsabiliza por quaisquer danos resultantes de uma instalação incorrecta ou inadequada.
• Verifique se a tensão da sua rede doméstica corresponde à indicada na placa técnica afixada no interior do exaustor.
• Para aparelhos da classe I, deve garantir que a sua rede alimentação eléctrica doméstica garante uma adequada ligação terra.
• Ligue o exaustor ao tubo de escape através de um tubo com diâmetro mínimo de 120 mm.
• O trajecto e extensão da chaminé devem ser o mais curto possível.
• Não ligue o exaustor a condutas de exaustão que transportem outros fumos de combustão como caldeiras, lareiras ou aparelhos similares.
• Se as instruções de instalação da placa de fogão a gás indicarem uma distância superior à indicada acima, será essa (a da placa do fogão) que deverá ter em conta.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência técnica ou por um técnico com qualificações semelhantes, de modo a evitar riscos.
• O ar não deve ser descarregado numa chaminé utilizada para a exaustão de fumos de aparelhos a gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a divisão).
• Os regulamentos e legislação relativos à descarga de ar têm de ser obrigatoriamente cumpridos.

- A distância mínima entre superfície de apoio dos recipientes de cozedura da placa de fogão e a parte inferior do exaustor é de 650 mm.

• O exaustor foi concebido exclusivamente para uso doméstico e para eliminar odores de cozinha.
• Nunca utilize o exaustor para fins diferentes daqueles para o qual foi concebido.
• Nunca deixe chamas altas e descobertas sob o exaustor quando este estiver ligado.
• Regule a intensidade da chama de modo a direcioná-la apenas para o fundo da fritadeira, certificando -se de que não se espalha para fora da sua base nem para os lados.
• As fritadeiras devem ser constantemente monitorizadas durante a sua utilização dado que o óleo sobreaquecido pode incendiar-se.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas nem com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser acompanhadas para garantir que não brincam com o aparelho.
• Deve haver uma ventilação adequada do local sempre que o exaustor for utilizado em simultâneo com outros aparelhos que queimem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar para o local).
• Se a limpeza não for efectuada de acordo com as instruções, tal representa um claro risco de incêndio.
• Não acenda nenhuma chama debaixo do exaustor.
• "ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizadas com aparelhos de cozinha".

MANUTENÇÃO

• O exaustor e respectivo filtro devem ser limpos regularmente e de acordo com as instruções.
• Desligue e retire a ficha da tomada antes de efectuar qualquer trabalho de manutenção.
• Limpe o exaustor com um pano húmido e um detergente líquido neutro.
• O aparelho utiliza no máximo 4 elementos de placa.

O símbolo presente na embalagem indica que este produto não pode ser tratado como lixo doméstico e deve ser entregue num ponto de recolha válido para a reciclagem de equipamentos eléctricos e electrónicos. Ao garantir que este produto é eliminado correctamente, está a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas por um manuseamento inadequado dos resíduos deste produto. Para obter informações mais detalhadas sobre a reciclagem deste produto, contacte os serviços do seu município, o serviço de recolha e eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Tensão e frequência nominais 220-240V\~50/60Hz

Potência de entrada do motor:210W

Em determinadas circunstâncias o aparelho eléctrico pode constituir um perigo.

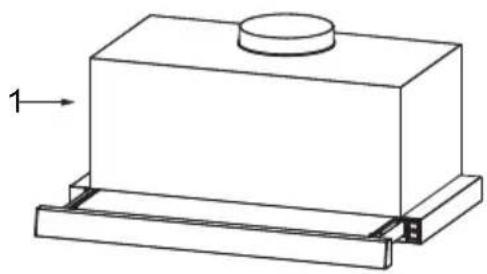

COMPONENTES

Ref.	Qtd.	Componentes de produto
1	1	Corpo do exaustor, completo com:Controlos, luz, ventilador, filtro.
2	2	O filtro de carvão (2 opcional)
3	1	Flange (opcional)
4	4	Parafusos 5 x 50
5	4	Tomadas de parede

• De acordo com a figura, verifique a posição do exaustor no armário. As tiras de madeira devem estar alinhadas com as 4 ranhuras dos orifícios na parte superior do exaustor. No armário, instale 4 parafusos (incluidos na embalagem) de acordo com a posição relativa dos 4 orifícios na parte inferior do exaustor. A extensão do aparafusamento deve ser conveniente para permitir a próxima instalação.
• Pendure o exaustor e deixe que os seus 4 orifícios-chave apontem para os parafusos, os 4 parafusos devem ficar nas partes estreitas dos orifícios-chave. Os parafusos devem ser apertados com firmeza, certificando-se de que a instalação entre o exaustor e o armário é suficientemente apertada.

Instale parafusos nos orifícios de segurança, em caso de deslocação do aparelho para a frente e para trás, para que a utilização seja mais segura.

Informações

Ao cortar ou perfurar a parede ou o teto, não danifique a cablagem eléctrica ou outros circuitos ocultos.

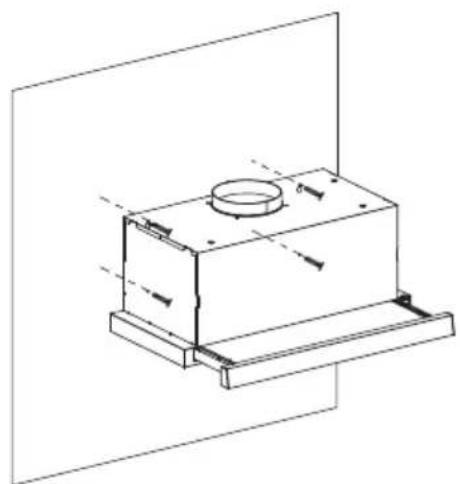

MÉTODO 2

z Se a superfície de instalação no armário não se adaptar à instalação do exaustor, nesse caso (e de acordo com a figura) fixe a posição do exaustor na parede.
z ☐ Na parede, instale 2 parafusos (incluidos na embalagem) de acordo com a posição relativa à de 2 orifícios-chave localizados na parte traseira do exaustor.
z A extensão do aparafusamento deve ser feita em conveniência para a próxima instalação.
z ☐ Instale também parafusos nos orifícios de segurança, para o caso de deslocação do aparelho para a frente e para trás e para que a utilização seja mais segura.

A instalação de exaustores incorporados em armários mistos é idêntica ao método anterior.

Informações

Parabéns pela aquisição do nosso exaustor, que foi concebido para incluir muitas características superiores que lhe permitem disfrutar plenamente da sua vida. Antes de instalar e/ou utilizar o exaustor, leia atentamente todas as instruções.

O exaustor não deve ser instalado e ligado a condutas onde estejam instalados outros aparelhos que funcionem com outra fonte de energia diferente da eléctrica (esquentador, fogões a gás, etc).

Este aparelho contém dois modos de ventilação, o modo de extracção de ar e o modo de recirculação. Antes da instalação deve ser seleccionado um dos modos.

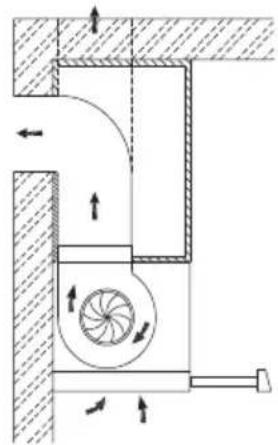

No modo de extracção de ar, o ar é descarregado para fora da casa através de um tubo(chaminé) enquanto que no modo de recirculação, o ar é purificado e descarregado para dentro de casa.

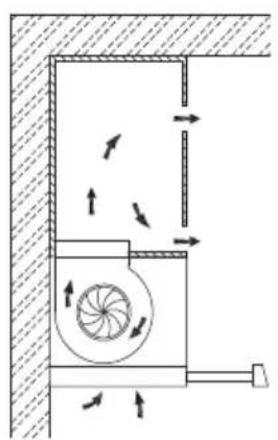

Modo Recirculação Modo de extracção de ar

No modo de recirculação o armário precisa de uma saída de ar.

No modo de recirculação deve manter sempre o filtro de carvão activado.

No modo de recirculação quando o filtro de carvão incluído está ligado, a potência de sucção é reduzida.

CONEXÕES

SISTEMA DE EXAUSTÃO DE AR DA VERSÃO COM CONDUTAS

Ao instalar a versão com condutas, ligue o exaustor à chaminé utilizando um tubo flexível ou rígido de φ 150 ou φ 120 mm, ficando a escolha a cargo do instalador.

- Se instalar uma ligação de exaustão de ar de 120 mm, insira a flange de redução 3 na saída do corpo do exaustor.

- Fixe o tubo 4 na posição correcta utilizando braçadeiras de tubo suficientes (não incluidas na embalagem).

- Remova eventuais filtros de carvão.

Funcionamento

Verifique previamente

Verifique o estado de segurança do aparelho:

• Verifique se existem defeitos visíveis.
• Verifique se todas as peças do aparelho estão bem montadas.

Interruptor A:

Ligar/desligar

• Na parte direita do exaustor. (em alguns modelos)
• Existem 3 velocidades para o motor e um interrutor para ligar e desligar a lâmpada.
• Interruptor do cacifo para funcionamento.

Funcionamento do motor

[0]=Off
- [1]= Definição de potência baixa
• [2]= Definição de potência média
● [3]= Definição de potência elevada

Funcionamento da lâmpada

● [OFF] = Off
[ON] = On

FILTROS DE GORDURA

LIMPEZA DOS FILTROS DE GORDURA METÁLICOS DE AUTOSUPORTE

• Os filtros devem ser limpos a cada 2 meses de funcionamento, ou mais frequentemente no caso de utilização particularmente intensa e podem ser lavados na máquina de lavar louça.
• Puxe os painéis de conforto para os abrir.
• Retire os filtros um a um, empurrando-os para a parte de trás do exaustor e puxe-os simultaneamente para baixo.
• Deve evitar qualquer tipo de dobragem dos filtros aquando da sua lavagem. Antes de os voltar a colocar no exaustor, certifique-se de que estão completamente secos. (A cor da superfície do filtro pode mudar ao longo do tempo, mas tal não resulta em qualquer má influência na eficiência do filt ro).
• Ao colocar os filtros no aparelho, certifique-se de que estão montados na posição correcta e com a pega virada para fora.
• Feche o painel de conforto.

FILTRO DE CARVÃO ACTIVADO (VERSÃO DE RECIRCULAÇÃO)

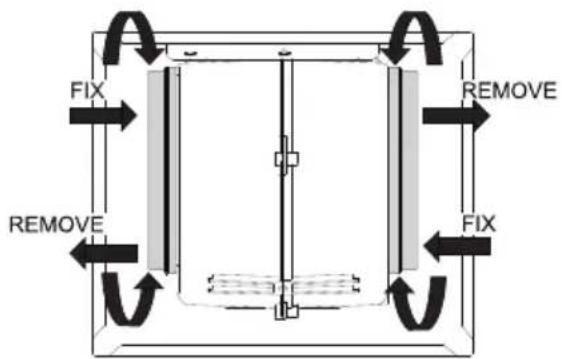

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVADO

Estes filtros não são laváveis nem podem ser regenerados, devendo ser substituídos aproximadamente de 4 em 4 meses de funcionamento, ou mais frequentemente em caso de utilização intensa.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVADO

• Retire os filtros metálicos de gordura
• Retire o filtro de carvão activado saturado.
  • Coloque os novos filtros.
• Substituia os filtros metálicos de gordura.

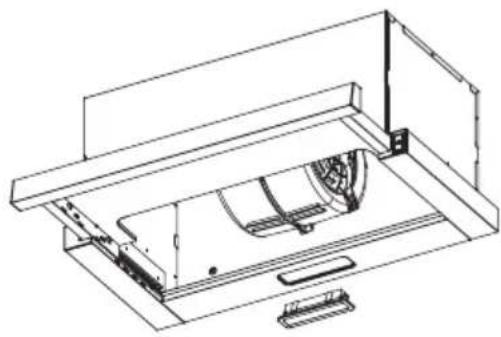

SUBSTITUIÇÃO DA LÂMPADA

Mudar a lâmpada

A iluminação no interior do aparelho é assegurada por uma lâmpada LED de 1,5 W.

Para substituir a lâmpada LED, proceda da seguinte forma:

1. Deslige o aparelho da rede eléctrica ou desligue o disjuntor.
2. Retire os filtros metálicos (ver Limpeza e substituição dos filtros) .
3. Retire a lâmpada, retirando o seu encaixe do corpo do aparelho (pode ser necessário aplicar pressão ou força) e desligue o conector da lâmpada.
4. Substitua a lâmpada por uma nova do mesmo tipo, certificando-se de que liga correctamente a lâmpada ao respectivo cabo.
5. Volte a colocar o filtro metálico no sítio.

	Potência máxima	Tensão	Imagem Casquilho	da lâmpada	Código ILCOS D
Módulos LED com balastro próprio	1.5W 220V-240V		Quadrado/Diâmetro:33.2mmx120mm	/	DBS-1.5- H-33.2/120

ELIMINAÇÃO

A directiva europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) exige que os aparelhos eléctricos domésticos em fim de vida não sejam eliminados em conjunto com lixo normal urbano e sem triagem. Os aparelhos velhos devem ser recolhidos separadamente, a fim de optimizar a recuperação e reciclagem dos seus componentes reduzindo o seu potencial impacto na saúde humana e meio ambiente. Este símbolo do "contentor do lixo com rodas" estampado no produto recorda-lhe a sua obrigação de quando for desfazer-se deste aparelho, o deve fazer de forma separada e controlada. Deve contactar as autoridades locais ou a loja onde adquiriu o aparelho para obter informações sobre a eliminação correcta do seu aparelho em fim de vida.

Falha	Causa	Solução
A luz acende-s mas o motor não funcione	As lâminas estão bloqueadas.	Verifique a lâmina.
	O condensador está danificado.	Substitua o condensador.
	O motor está danificado.	Substitua o motor.
	A cablagem interna do motor está cortada/desligada. Pode produzir-se um cheiro desagradável.	Substitua o motor.
A luz e o motor não funcionam	Para além dos aspectos acima referidos, deve verificar os seguintes:
	Ligeiramente danificado.	Substitua as luzes.
	Cabo de alimentação solto.	Ligue os fios de acordo com o esquema eléctrico.
Fuga de óleo	Saída e entrada de ventilação de ar não estão hermeticamente fechados.	Retire a saída e sele com cola.
Vibração	Se a lâmina estiver danificada, pode provocar vibrações.	Substitua a lâmina.
	O motor não está bem apertado.	Aperte bem o motor.
	O exaustor não está bem fixo.	Fixe bem o exaustor.
Aspiração insuficiente	A distância entre o fogão e a placa de fogão é demasiado grande.	Reajuste a distância.
	Demasiada ventilação devido a porta ou janelas abertas.	Escolha um novo local para instalar o aparelho ou feche algumas portas/janelas.

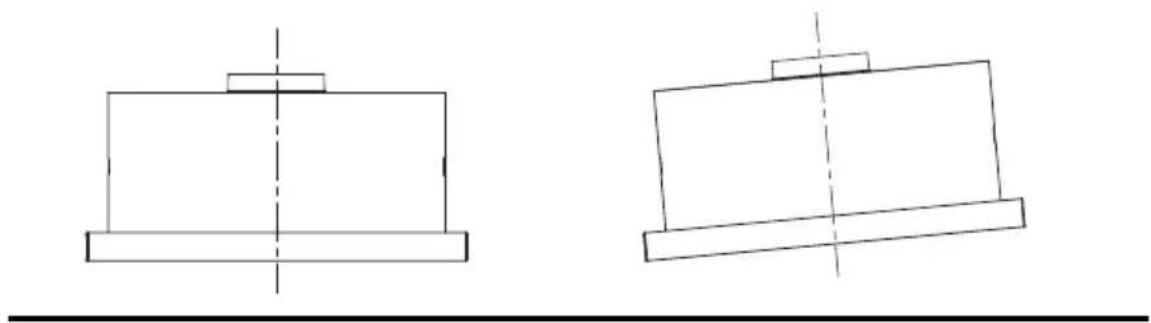

Aparelho inclinado	Os parafusos de fixação não estão suficientemente apertados.	Aperte o parafuso de fixação e torne-o horizontal.
	Os parafusos de suspensão não estão apertados com força suficiente.	Aperte o parafuso de suspensão e façac na horizontal.

PIO6L07IX

PIO6L07W
