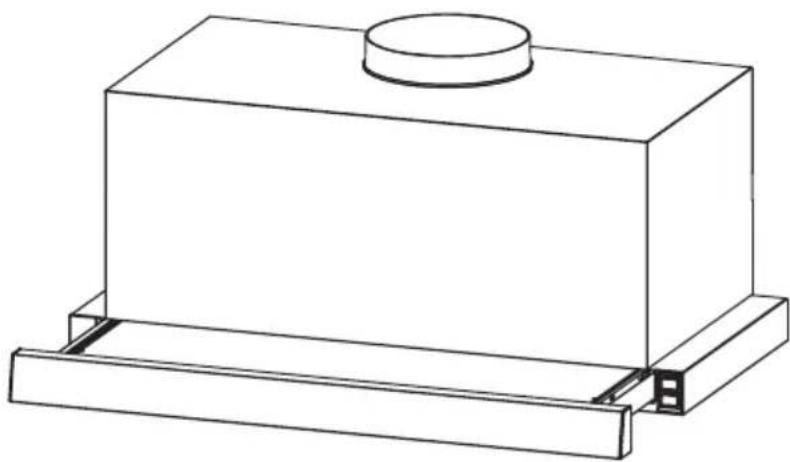

PIO6L07W - Абсорбатор VOX - Безплатно ръководство за потребителя

Тип продукт	Аспиратор
Марка	VOX
Модел	PIO6L07W
Цвят	Бял
Напрежение	220-240 V ~ 50 Hz
Входна мощност на мотора	210 W
Мощност на осветлението	1.5 W LED
Брой скорости	3
Тип управление	Плъзгащ превключвател
Тип мазнинен филтър	Метална самоносеща (може да се мие)
Тип въгленов филтър	Активен въглен (опционален, заменяем)
Честота на почистване на мазнинния филтър	На всеки 2 месеца; може да се мие в съдомиялна
Честота на подмяна на въгленовия филтър	На всеки 4 месеца (не мие се)
Минимално разстояние от котлона	650 mm
Диаметър на изхода	Минимално 120 mm (адаптер за 150 mm включен)
Режими на изпускане на въздуха	Канално (извличане) или рециркулация
Електрически клас	Клас I (изисква заземяване)
Смяна на осветлението	LED модул 1.5W, квадратен 33.2mm x 120mm, ILCOS DBS-1.5-H-33.2/120
Опции за инсталация	Под шкаф или стенен монтаж
Включени аксесоари	Тяло на аспиратора, 2 въгленови филтъра (опционални), фланец, 4 винта 5x50, 4 стенни дюбела

Често задавани въпроси - PIO6L07W VOX

Какво е минималното разстояние между котлона и аспиратора?

Минималното разстояние между котлона и най-ниската част на аспиратора е 650 mm.

Колко често трябва да се почистват мазнинните филтри?

Мазнинните филтри трябва да се почистват на всеки 2 месеца работа, или по-често при интензивна употреба. Те са безопасни за съдомиялна.

Колко често трябва да се сменя активният въгленов филтър?

Активният въгленов филтър трябва да се сменя приблизително на всеки 4 месеца работа, или по-често при интензивна употреба. Те не се мият.

Може ли аспираторът да се използва както с канален, така и с рециркулационен режим?

Да, аспираторът поддържа както режим на извличане на въздух (канал навън), така и рециркулационен режим (вътрешна рециркулация с въгленов филтър).

Какво трябва да направя, ако моторът не работи, но осветлението работи?

Възможни причини: блокирани перки, повреден кондензатор, повреден мотор или прекъсната жичка. Проверете и сменете кондензатора или мотора, ако е необходимо, или се свържете с квалифициран техник.

Как да сменя LED осветлението?

Изключете уреда от мрежата. Отстранете металните мазнинни филтри. Извадете стария светлинен модул и изключете конектора му. Инсталирайте нов LED модул 1.5W (квадратен 33.2mm x 120mm) и свържете отново.

Какво причинява изтичане на масло от аспиратора?

Изтичане на масло може да възникне, ако изходът и входът за вентилация не са добре уплътнени, или ако връзката между U-образната секция и капакът тече. Уплътнете с лепило или сапун/боя съответно.

Защо смукателната мощност е недостатъчна?

Проверете дали разстоянието между аспиратора и котлона е твърде голямо (трябва да бъде 650mm или по-малко). Също така се уверете, че врати/прозорци не създават течение. Ако използвате рециркулация, имайте предвид, че въгленовите филтри леко намаляват смукателната сила.

Може ли аспираторът да се инсталира над газов котлон?

Да, но трябва да се спазва минималното разстояние от 650 mm. Освен това въздухът не трябва да се изпуска в комин, използван за газови пари, освен ако аспираторът е само за рециркулация.

Какво означава символът на зачеркнат контейнер на колела?

Означава, че уредът не трябва да се изхвърля с битови отпадъци. Трябва да се предаде на пункт за събиране на WEEE за рециклиране на електрическо и електронно оборудване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PIO6L07W VOX

Прочетете внимателно това ръководство преди употреба.

Снимките в това ръководство са само за ориентир, изгледа на реалният продукт е от решаващо значение.

Инструкциите за експлоатация се отнасят за различните модификации на този аспиратор. Следователно, можете да намерите описания на отделни характеристики, които не се отнасят до Вашия специфичен уред.

МОНТАЖ

• Производителят не носи отговорност за повреди, дължащи се на неправилен монтаж или неспазени изисквания.
• Уверете се, че напрежението на мрежата отговаря на посоченото на стикера, намиращ се във вътрешността на аспиратора.
• За уреди от клас I се уверете, че електрическата инсталация е добре заземена
• Свържете към изхода на аспиратора въздуховод с диаметър не по-малък от 120 mm.
• Разстоянието между комина и аспиратора трябва да бъде мъзможно по-малко.
• Не свързвайте аспиратора към комини, които обслужват и други уреди ( отоплителни печки, камини и т.н.)
• Ако инструкциите за монтаж на газовия котлон посочват по-голямо разстояние, от посочено по-горе, това трябва да се вземе предвид.
• Ако захранващият кабел е повреден, трябва да бъде заменен от производителя или негов сервизен агент или лице с подобна квалификация, за да се избегне опасност.
• Въздухът не трябва да се изхвърля в димоотвод, който се използва за изпускане на изпарения от уреди, работещи с газ или други горива (неприложимо за уреди, които изхвърлят въздуха обратно в помещението).
• Минималното разстояние между опорната повърхност за съдовете на котлона и найниската част на аспиратора е 650 mm.
• Трябва да се спазват разпоредбите относно изпускането на въздух.

• Аспираторът е предназначен за употреба в домашни условия, за да поглъща миризмите в кухнята.
• Њкога не използувайте аспиратора за цели, различни от тези, за които е предназначен.
• Никога не оставяйте свободен пламък с голям интензитет под работещ аспиратор.
• .Регулирайте интезитета на пламъка така, че да се насочи към дъното на готварския съд без да излиза извън него
• Фритюрниците трябва постоянно да се наблюдават по време на употреба: прегрятото олио може да избухне в пламъци..
• Аспираторът не е предназначен за използуване от лица с физически, психически или ментални увреждания (включително деца), които нямат необходимите познания и умения за работа с уреда, освен ако те не са наглеждани или инструктирани за използуването на уреда от лице, отговорно за тяхната безопасност.
• Децата трябва да се наглеждат, за да сте сигурни, че не си играят с уреда.
• Трябва да има подходяща вентилация на помещението, когато аспираторът се използва едновременно с уреди, работещи на газ или други горива (не е приложимо за уреди, които изхвърлят въздуха обратно в помещението).
• Съществува риск от пожар, ако почистването не се извърши в съответствие с инструкциите.
• Не фламбирайте под аспиратора.
• ПРЕДУПРЕЖДЕНИЕ: Достъпните части могат да се нагорещят, когато аспиратора се използва съвместно с уреди за готвене.

ПОДДРЪЖКА

• Аспираторът и неговият филтър трябва да се почистват редовно според инструкциите.
• Изключете уреда или извадете щепсела от електрическата мрежа, преди да извършвате каквато и да е работа по поддръжката.
• Почистете аспиратора с влажна кърпа и неутрален течен препарат.
• С уредът могат да се използват максимум 4 котлона.

Символът върху продукта или върху документа придружаващ продукта показва, че този уред не трябва да се третира като домакински отпадъци. Вместо това той трябва да се предаде на подходящия сборен пункт за рециклиране на електрически и електронни уреди. Унищожаването трябва да се извърши в съответствие с местните закони за опазване на околната среда и унищожаване на отпадъци.

Номинално напрежение и честота: 220-240V\~ 50/60Hz

Входяща мощност на двигателя: 210W

При определени обстоятелства електрическият уред може да представлява опасност.

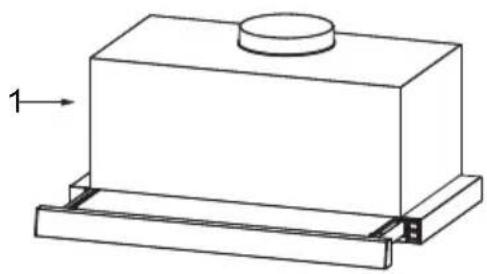

КОМПОНЕНТИ

No	Кол-во Продуктов компонент
1	1	Корпус на капака с: контроли, светлина,вентилатор, филтър.
2	2	Филтър с активен въглен (2 по избор)
3	1	Фланец (по избор)
4	4	Винтове 5 x 50
5	4	Пластмасови тапи за стена

• Според фигурата, проверете позицията на аспиратора в шкафа. Дървените ленти трябва да са подравнени с 4-те гнезда за ключалка в горната част на аспиратора. Върху корпуса монтирайте 4 винта (доставени) според относителната позиция на 4 отвора за ключове в долната част на капака. Степента на завинтване трябва да е удобна за следващата инсталация.
• Закачете капака и оставете неговите 4 дупки за ключове да се насочат към винтовете, 4-те винта трябва да са в тесните части на дупките за ключове. Винтовете трябва да се затегнат здраво, уверете се, че инсталацията между аспиратора и шкафа е достатъчно затегната.
• Поставете винтове в отворите за сигурност, в случай на преместване на аспиратора отпред и отзад, така че използването да е по-безопасно

Информация

Когато режете или пробивате в стена или таван, не повреждайте електрически кабели или други скрити съоръжения.

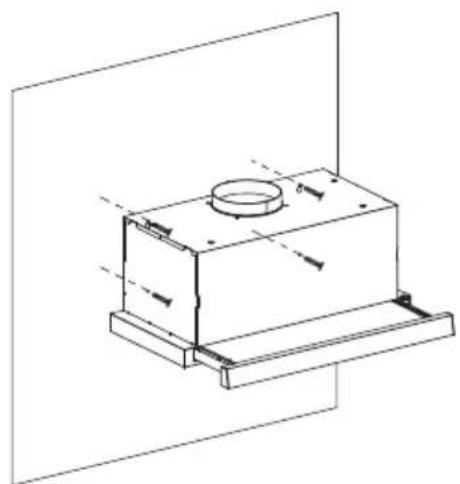

МЕТОД 2

z В монтажната повърхност в шкафа не се адаптирайте, за да монтирате аспиратора, след което, както е показано на фигура, фиксирайте позицията на аспиратора на стената.
z ☐ На стената монтирайте 2 винта (доставени) според относителното положение на двата отвора за ключове на гърба на аспиратора.
z □ Степента на завинтване трябва да е удобна за следвращата инсталация.
z ☐ Също така монтирайте винтове в отворите за сигурност, в случай на преместване на предния и задния капак, така че използването да е по-безопасно.

Монтирането на аспиратори, вградени в комбинирани шкафове, е същото като предишния метод.

Информация

Поздравления за покупката на нашия аспиратор, който е проектиран да включва много превъзходни функции, които ви позволяват да изразите живота си най-пълно. Преди да инсталирате и/или използвате аспиратора, прочетете внимателно всички инструкции.

Аспираторът не трябва да се монтира и свързва към димоотводи, където самонтирани други уреди и които използват друга енергия, различна отелектричество (готварски котлони с бойлер (гама/газ) и др.).

Тук има два режима на вентилация, режим на извличане на въздух и режим на рециркулация, преди инсталиране трябва да изберете един от тях.

При режим на извличане на въздух, въздухът се извежда извън къщата чрез тръба.

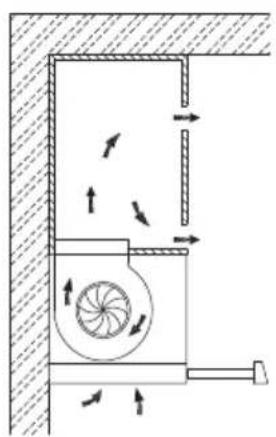

Режим на рециркулация, въздухът се пречиства и изпуска в къщата.

Режим на рециркулация Режим на извличане на въздух

Информация

При режим на рециркулация, шкафът се нуждае от вентилационен отвор.

Режим на рециркулация, винаги да е с филтър с активен въглен.

При режим на рециркулация, когато филтърът с активен въглен е прикрепен, всмукателната мощност ще бъде намалена.

ВРЪЗКИ

Когато монтирате версията с канали, свържете аспиратора към комина с помощта на гъвкава или твърда тръба ф 150 или ф 120 mm, чийто избор е оставен на монтажника.

- За да монтирате ф 120 mm връзка за изпускане на въздух, поставете редукторния фланец 3 на изхода на тялото на аспиратора.

- Фиксирайте тръбата на място, като използвате достатъчно тръбни скоби (не са доставени).

- Отстранете възможните филтри с въглен.

Операция

Проверете предварително

Проверете безопасното състояние на уреда:

• Проверете дали има видими дефекти.
• Проверете дали всички части на уреда са здраво монтирани.

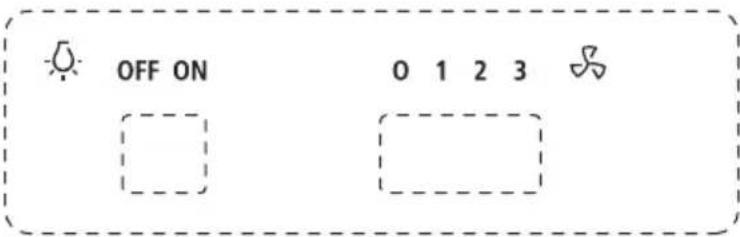

Превключвател А:

Включване/изключване

• В дясната част на аспиратора. (За някои модели)
• Има 2 скорости на мотора и ключ за включване и изключване на лампата.
• Превключвател на шкафчето за работа.

Моторна операция

• [0]= Изключено
● [1]= Настройка на ниска мощност
• [2]= Настройка на средна мощност
● [3]= Настройка на висока мощност

Светлинна операция

• [OFF] = Изключено
● [ON] = Включено

ФИЛТРИ ЗА МАЗНИНА

ПОЧИСТВАНЕ НА МЕТАЛНИТЕ ФИЛТРИ ЗА МАЗНИНА

• Филтрите трябва да бъдат почиствани на всеки 2 месеца работа или по-често при по-интензивна употреба на аспиратора. Филтрите могат да бъдат измивани в съдомиялна.

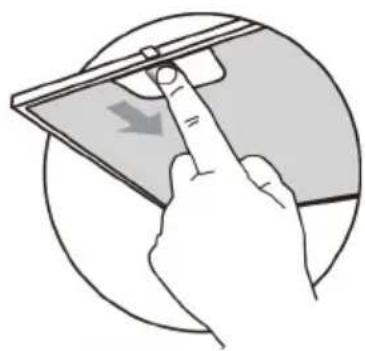

• Издърпайте комфортните панели, за да ги отворите.
• Отстранете филтрите един по един, като ги натискате към задната страна на аспиратора и едновременно с това издърпвате надолу.
• Измийте филтрите, като внимавате да не ги прегъвате. Оставете ги да изсъхнат преди да ги монтирате отново. (Цветът на повърхността на филтрите може да се промени с времето, но това не оказва влияние на ефективността на филтрите).
• Когато монтирате филтрите отново, бъдете сигурни, че
• ръкохватката е видима от външната страна.
  Затворете плъзгация се аспириращ панел.

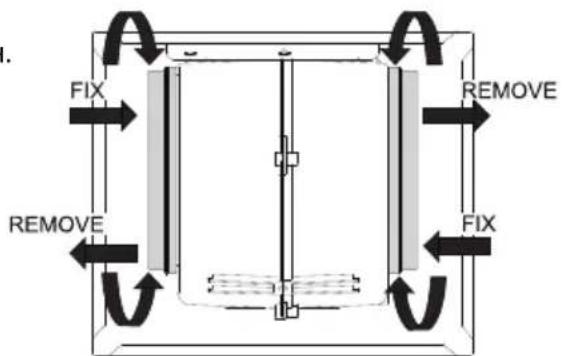

Тези филтри не могат да се мият и не могат да бъдат регенерирани, а трябва да се подменят приблизително на всеки 4 месеца работа или по-често при по-интензивна употреба.

• Отстранете металните филтри за мазнина.
• Отстранете наситените филтри активен въглен.
  ● Фиксирайте новите филтри.
• Върнете на мястото металлите филтри за мазнина.

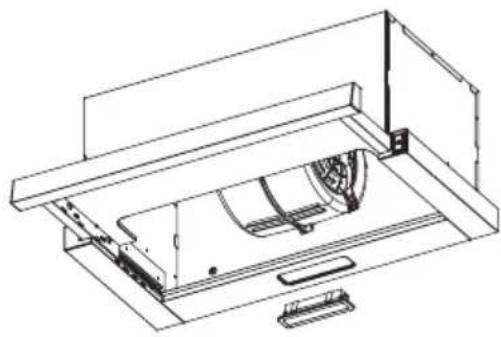

Смяна на осветлението

Осветлението вътре в уреда се осигурява от 1,5W LED светлина.

За да смените LED лампата, продължете както следва:

1. Изключете уреда от електрическата мрежа или изключете прекъсвача.
2. Отстранете металлите филтри (вижте Почистване и смяна на филтри) .
3. Отстранете лампата, като дръпнете нейния монтаж от тялото на аспиратора (това може да изисква прилагане на натиск или сила) и изключете конектора на лампата.
4. Сменете лампата с нова от същия тип, като се уверите, че сте свързали лампата със светлинния кабел правилно.
5. Поставете отново металните филтри за мазнина.

	Макс.мощност	Напрежение	Снимка	Кап. на лампата	ILCOS D код
Самобалас-тирани LED модули	1.5W	220V-24C	Квадрат/Диаметър:33.2mmx120mm	/	DBS-1.5-H-33.2/120

ИЗХВЪРЛЯНЕ

Европейската директива 2012/19/EC относно отпадъците от електрическо и електронно оборудване (WEEE) изисква старите домакински електрически уреди да не се изхвърлят в нормалния несортиран битов поток от отпадъци. Старите уреди трябва да се събират отделно, за да се оптимизира възстановяването и рециклирането на материалите, които съдържат, и да се намали въздействието върху човешкото здраве и околната среда.

Символът със зачеркнат „кофа за боклук“ върху продукта ви напомня за вашето задължение, че когато изхвърляте уреда, той трябва да бъде събиран отделно. Потребителите трябва да се свържат с местните власти или търговец на дребно за информация относно правилното изхвърляне на техния стар уред.

Грешка	Причина	Решение
Лампата свети, но моторът не работи	Лопатките са блокирани.	Проверете лопатките.
	Кондензаторът е повреден.	Сменете кондензатора.
	Моторът е повреден.	Сменете мотора.
	Вътрешното окабеляване на мотора е прекъснато/откачено. Може да се получи неприятна миризма.	Сменете мотора.
И лампата, и мотора не работят	Освен горепосоченото, проверете следното:
	Лампата е повредена	Сменете лампата.
	Разхлабен захранващ кабел.	Свържете проводниците според електрическата схема.
Изтичане на масло	Изходът и вентилационният вход не са плътно затворени.	Свалете изхода и го запечатайте с лепило.
Вибрация	Лопатките, ако са повредени, могат да причинят вибрации.	Сменете лопатките.
	Моторът не е здраво закрепен.	Затегнете мотора здраво.
	Аспираторът не е здраво закрепен.	Закрепете плътно аспиратора.
Недостатъчно засмукване	Разстоянието между аспиратора и плота е твърде голямо.	Регулирайте отново разстоянието.
	Твърде много вентилация от отворени врати или прозорци.	Изберете ново място за инсталиране на уреда или затворете някои врати/прозорци.
Машина та се накланя	Фиксиращите винтове не са достатъчно затегнати.	Затегнете фиксиращия винт и го направете хоризонтален.
	Висящите винтове не са достатъчно стегнати.	Затегнете окачващия винт и го направете хоризонтален.

PIO6L07IX

PIO6L07W
