CGL6V17IX - Абсорбатор VOX - Безплатно ръководство за потребителя

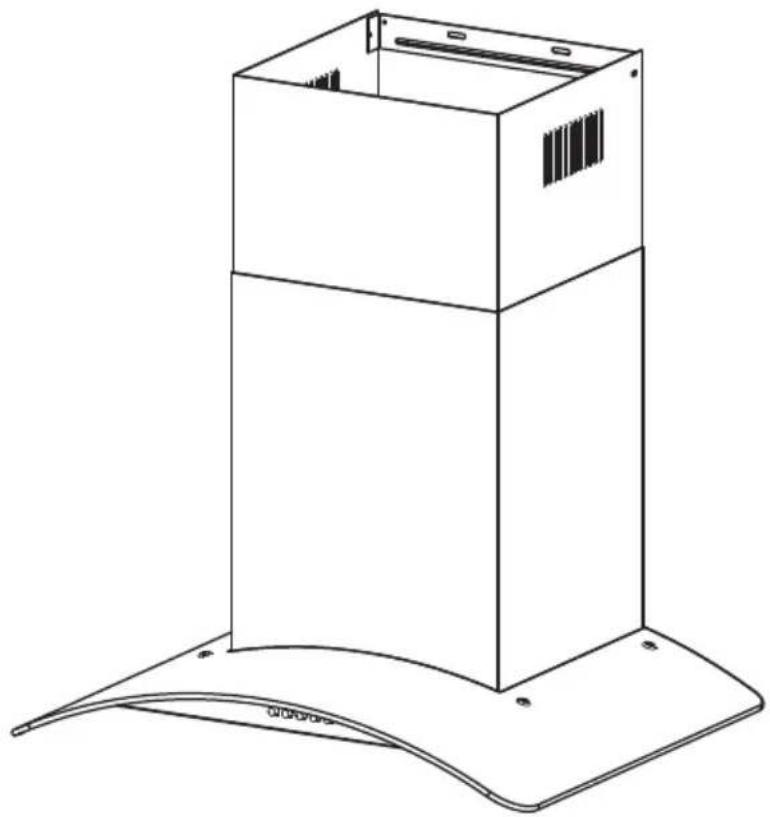

Тип продукт	Стенен абсорбатор
Марка	VOX
Модел	CGL6V17IX
Тип монтаж	Канален (външно отвеждане) или рециркулация (с въгленов филтър)

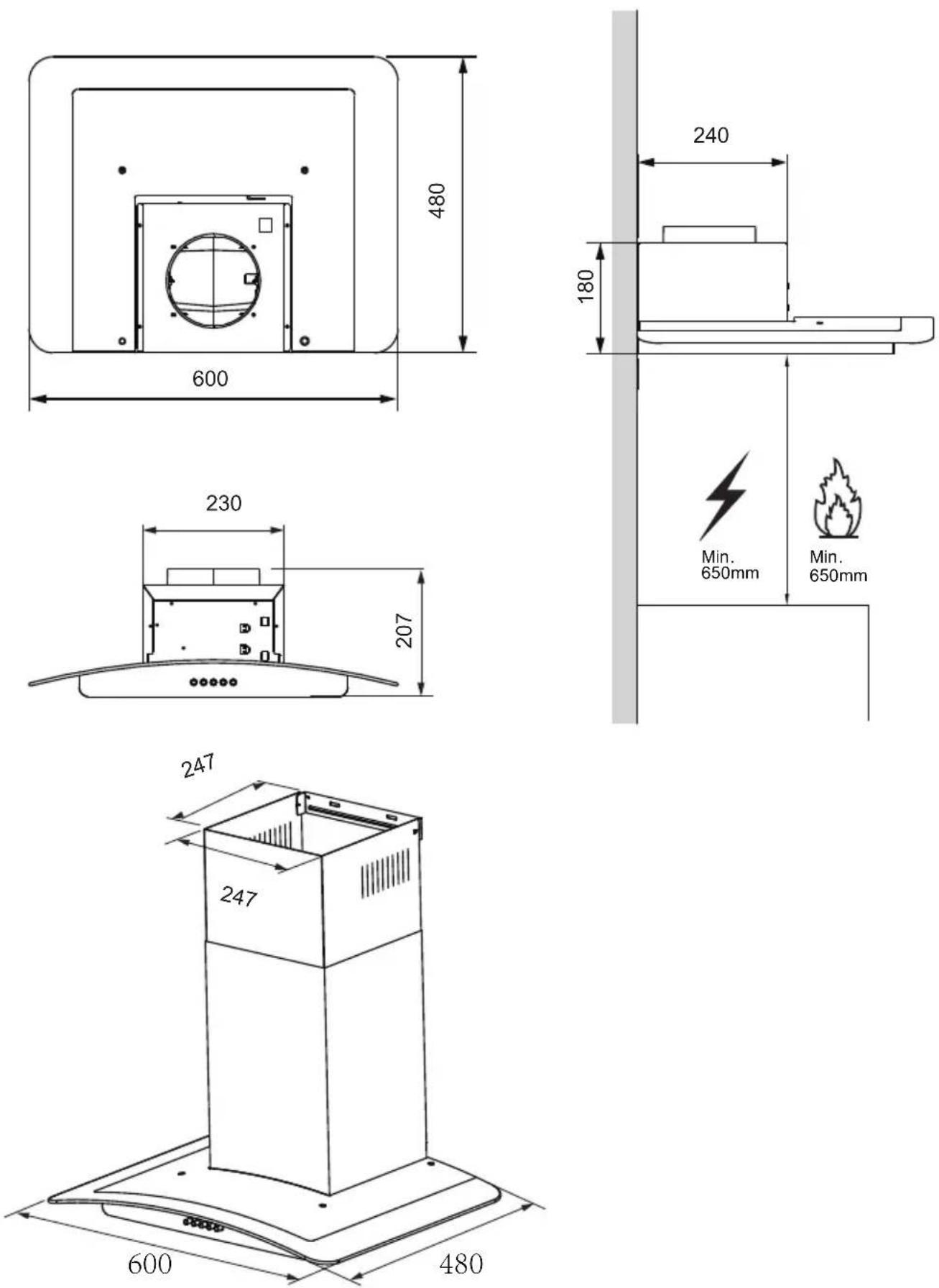

Размери (Ш x Д)	600 mm x 480 mm
Мин. разстояние от газов котлон	650 mm
Скорости на мотора	Ниска, Средна, Висока
Тип управление	Бутони
Тип осветление	LED модули с вграден баласт
Мощност на осветлението	1.5 W
Напрежение на осветлението	220-240 V
Тип мазнинен филтър	Самоподдържащ се метален
Почистване на мазнинения филтър	На всеки 2 месеца, мие се в съдомиялна
Въгленов филтър	Опционален, за режим рециркулация; сменяйте на всеки 4 месеца
Диаметър на канала	120 mm или 150 mm
Захранване	220-240 V, 50/60 Hz (предполага се)
Макс. брой котлонни горелки	4
Включени компоненти	Тяло на абсорбатора, долен/горен комин, отвеждаща тръба, фланец, комплект за монтаж, инструкция за експлоатация
Безопасност	Уред от клас I, изисква заземяване; минимално разстояние от котлона; не за търговска употреба

Често задавани въпроси - CGL6V17IX VOX

Каква е минималната височина на монтаж на абсорбатора VOX CGL6V17IX над газов котлон?

Минималното разстояние между повърхността на котлона и най-долната част на абсорбатора е 65 cm (650 mm) за газови котлони. Винаги проверявайте инструкциите на производителя за по-големи разстояния.

Може ли VOX CGL6V17IX да се използва в режим на рециркулация?

Да, абсорбаторът може да се използва в режим на рециркулация с опционалните активни въгленови филтри (не са включени). Тези филтри абсорбират миризмите и трябва да се сменят приблизително на всеки 4 месеца.

Как да почиствам металните мазнинени филтри?

Металните мазнинени филтри трябва да се почистват на всеки 2 месеца (или по-често при интензивна употреба). Могат да се мият в съдомиялна. Извадете ги, като натиснете назад и издърпате надолу, след това измийте и подсушете добре, преди да ги поставите обратно с дръжката обърната навън.

Как да сменя LED осветлението?

Първо, изключете захранването. Отстранете металните мазнинени филтри. Разхлабете винта, извадете разпределителната кутия и отстранете LED модула. Монтирайте нов LED модул с вграден баласт (1.5W, 220-240V, квадратен 33.2x120 mm). Сглобете в обратен ред.

Какъв е препоръчителният диаметър на канала за отвеждане?

Използвайте гъвкава или твърда тръба с диаметър 120 mm или 150 mm. Ако използвате 120 mm, поставете приложения редуциращ фланец. Затегнете тръбата с хомути (не са включени).

Колко често трябва да се сменя въгленовият филтър?

Активният въгленов филтър не е за миене и трябва да се сменя приблизително на всеки 4 месеца на работа, или по-често при интензивна употреба. Сменете го, когато почиствате мазнинените филтри.

Какво да направя, ако моторът не работи, но осветлението свети?

Проверете дали перките на вентилатора са блокирани. Ако не, кондензаторът или моторът може да са повредени. Също така проверете вътрешните кабели. Ако моторът е повреден, трябва да бъде сменен от квалифициран техник.

Мога ли да монтирам абсорбатора над електрически котлон?

Да, абсорбаторът може да се монтира над електрически котлони. Минималното разстояние от повърхността на котлона до най-долната част на абсорбатора обикновено е 65 cm, но винаги следвайте инструкциите на производителя на котлона.

Какъв е максималният брой котлонни горелки, с които абсорбаторът може да работи?

Абсорбаторът е проектиран да се използва с максимум 4 котлонни горелки.

Как да монтирам абсорбатора на стената?

Пробийте отвори според шаблона, поставете дюбели и затегнете скобите. Закачете абсорбатора на горните винтове, след това затегнете долните винтове. Накрая монтирайте декоративните комини и свържете отвеждащата тръба. Вижте ръководството за подробни стъпки.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CGL6V17IX VOX

Замена на светлосните модули

Прочетете внимателно това ръководство преди употреба.

Снимките в това ръководство са само за ориентир, изгледа на реалният продукт е от решаващо значение.

Инструкциите за експлоатация се отнасят за различните модификации на този аспиратор.

Следователно, можете да намерите описания на отделни характеристики, които не се отнасят до Вашия специфичен уред.

МОНТАЖ

• Производителят не носи отговорност за повреди, дължащи се на неправилен монтаж или неспазени изисквания.
• Уверете се, че напрежението на мрежата отговаря на посоченото на стикера, намиращ се във вътрешността на аспиратора.
• За уреди от клас I се уверете, че електрическата инсталация е добре заземена
• Свържете към изхода на аспиратора въздуховод с диаметър не по-малък от 120 mm.
• Разстоянието между комина и аспиратора трябва да бъде мъзможно по-малко.
• Не свързвайте аспиратора към комини, които обслужват и други уреди ( отоплителни печки, камини и т.н.)
• Ако инструкциите за монтаж на газовия котлон посочват по-голямо разстояние, от посочено по-горе, това трябва да се вземе предвид.
• Ако захранващият кабел е повреден, трябва да бъде заменен от производителя или негов serвизен агент или лице с подобна квалификация, за да се избегне опасност.
• Въздухът не трябва да се изхвърля в димоотвод, който се използва за изпускане на изпарения от уреди, работещи с газ или други горива (неприложимо за уреди, които изхвърлят въздуха обратно в помещението).
• Минималното разстояние между опорната повърхност за съдовете на котлона и най- ниската част на аспиратора е 650 mm.
• Трябва да се спазват разпоредбите относно изпускането на въздух.

• Аспираторът е предназначен за употреба в домашни условия, за да поглъща миризмите в кухнята.
• Њькога не използувайте аспиратора за цели, различни от тези, за които е предназначен.
• Никога не оставяйте свободен пламък с голям интензитет под работещ аспиратор.
• .Регулирайте интезитета на пламъка така, че да се насочи към дъното на готварския съд без да излиза извън него
• Фритюрниците трябва постоянно да се наблюдават по време на употреба: прегрятото олио може да избухне в пламъци..
• Аспираторът не е предназначен за използуване от лица с физически, психически или ментални увреждания (включително деца), които нямат необходимите познания и умения за работа с уреда, освен ако те не са наглеждани или инструктирани за използуването на уреда от лице, отговорно за тяхната безопасност.
• Децата трябва да се наглеждат, за да сте сигурни, че не си играят с уреда.
• Трябва да има подходяща вентилация на помещението, когато аспираторът се използва едновременно с уреди, работещи на газ или други горива (не е приложимо за уреди, които изхвърлят въ воздуха обратно в помещението).
• Съществува риск от пожар, ако почистването не се извърши в съответствие с инструкциите.
• Не фламбирайте под аспиратора.
• ПРЕДУПРЕЖДЕНИЕ: Достъпните части могат да се нагорецят, когато аспиратора се използва съвместно с уреди за готвене.

ПОДДРЪЖКА

• Аспираторът и неговият филтър трябва да се почистват редовно според инструкциите.
• Изключете уреда или извадете щепсела от електрическата мрежа, преди да извършвате каквато и да е работа по поддръжката.
• Почистете аспиратора с влажна кърпа и неутрален течен препарат.
• С уредът могат да се използват максимум 4 котлона.

Символът върху продукта или върху документа придружаващ продукта показва, че този уред не трябва да се третира като домакински отпадъци. Вместо това той трябва да се предаде на подходящия сборен пункт за рециклиране на електрически и електронни уреди. Унищожаването трябва да се извърши в съответствие с местните закони за опазване на околната среда и унищожаване на отпадъци.

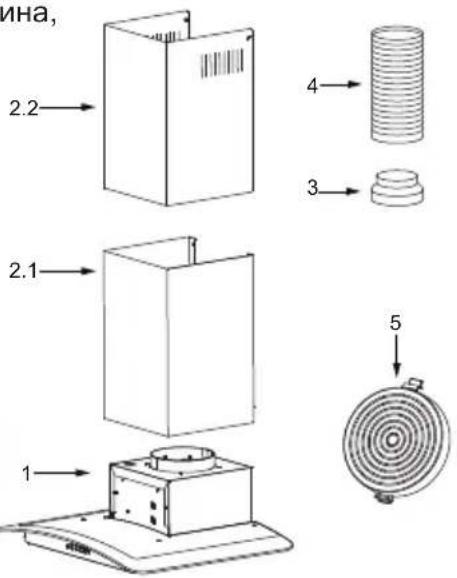

No	Кол-во	Продуктов компонент
1	1	Корпус на капака, пълен с: контроли, светлі вентилатор, филтър.
2.1	1	Долен декоративен комин (по избор)
2.2	1	Горен декоративен комин (по избор)
3	1	Фланец (по избор)
4	1	Изпускателната тръба
5	2	Филтър с активен въглен (по избор)

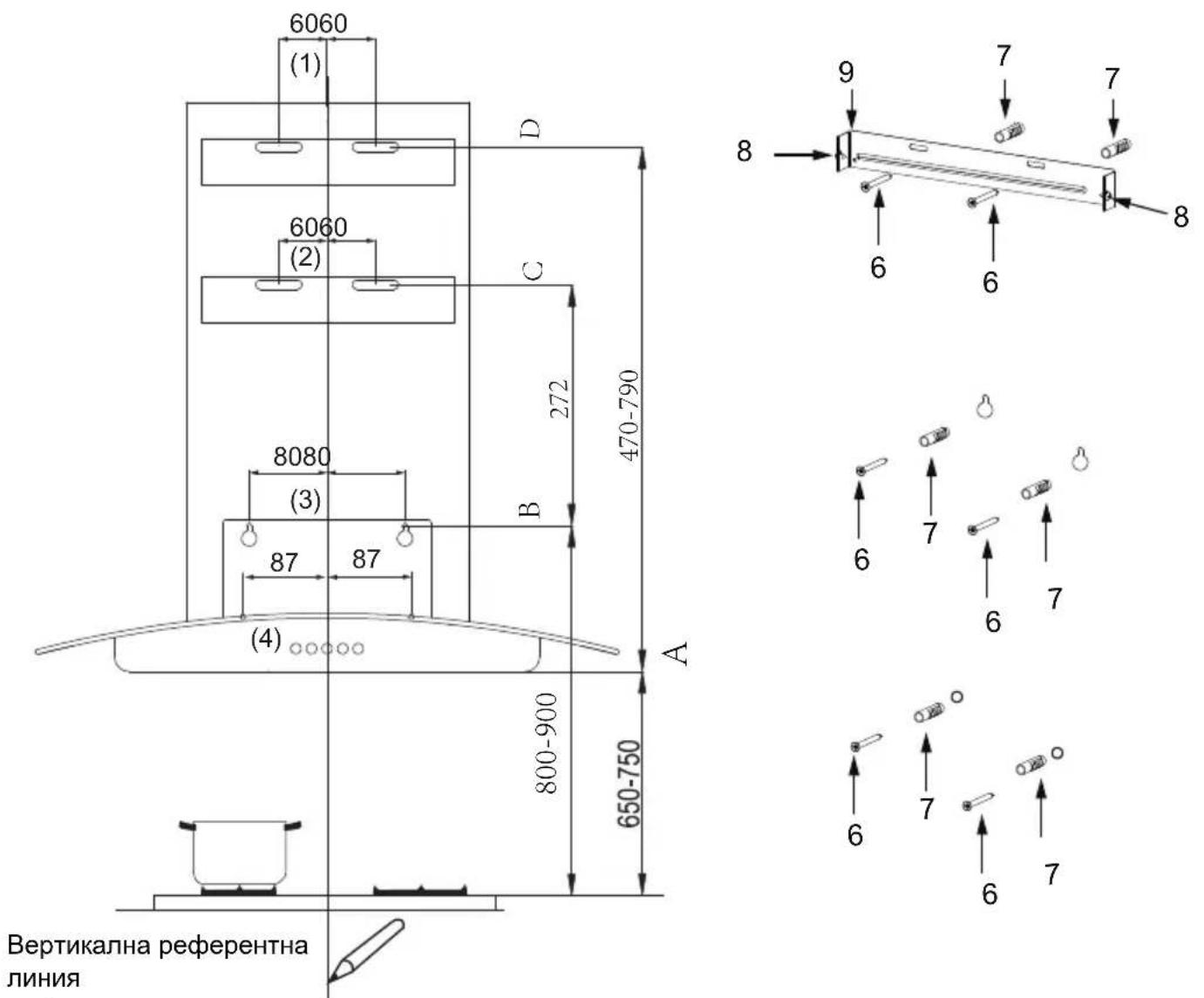

ПРОБИВАНЕ НА СТЕНА И ФИКСИРАНЕ НА ОКАЧВАНЕТО

Като първа стъпка продължете със следните чертежи:

• Вертикална линия до тавана или до горната граница, в центъра на зоната, в която ще се монтира аспираторът.
• Аспираторът трябва да бъде поставен на 650-750 mm (хоризонтална линия А) над плота на готварската печка за безопасност и добър ефект.
  ● Хоризонтална линия В на минимум 800-900 mm над плота на готварската печка.
  ● Хоризонтална линия С на 272 mm над В.
• Хоризонтална линия D на 470-790 mm над плота на готварската печка.

Маркирайте точките:

● Маркирайте точка (1) на хоризонталната линия D, 60 ммот вертикалната референтна линия.
- Повторете тази операция от другата страна и на вертикалната референтна линия, като проверите дали трите маркировки са нивелирани.
● Маркирайте точка (2) на хоризонталната линия С, 60 mm от вертикалната референтна линия.
- Повторете тази операция от другата страна и на вертикалната референтна линия, като проверите дали трите маркировки са нивелирани.
- Маркирайте точка (3) на хоризонталната линия В, 80 mm от вертикалната референтна линия.
- Повторете тази операция от другата страна и на вертикалната референтна линия, като проверите дали трите маркировки са нивелирани.

Фиксирайте скобите:

• Пробийте дупки в маркираните точки със свредло 10 mm.
• Поставете тапи за 7 стена в дупките.
• Фиксирайте скобата с винтове (5 x 50) 6 с 2 винта, доставени с капака, на хоризонталната линия В.

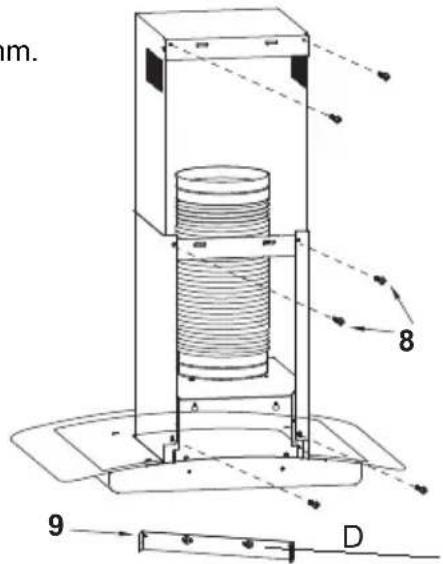

• Фиксираща скоба за комин 9 с 2 винта 6 (ST5x50), доставени с аспиратора на хоризонталната линия D.

• Фиксирайте изпускателната тръба върху тялото на аспиратора.
• Свържете комина и тялото на аспиратора с 2 винта 8.
• Свържете фиксиращата скоба на комина 9 и комина с 2 винта 8.

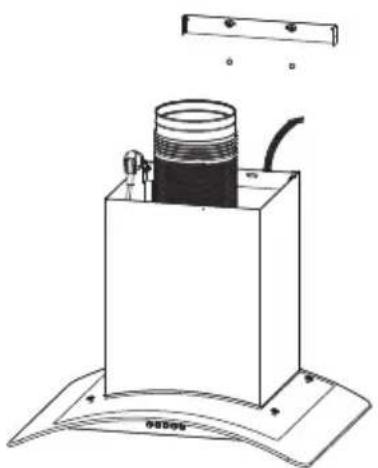

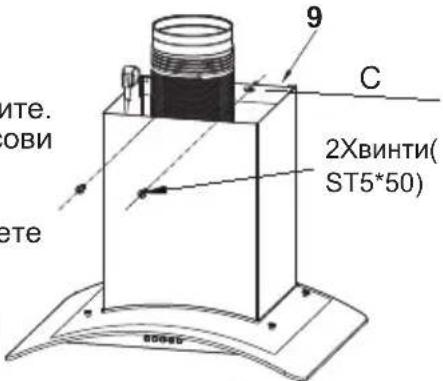

Закачете корпуса на капака

• За да монтирате на стената, пробийте два 10 мм.
• Поставете две пластмасови дюбели (доставени) в дупките.
• Поставете два винта (ST5*50) 6 в горните две пластмасови дюбели и ги затегнете, оставяйки 3 мм да стърчат от стената.
• Монтирайте аспиратора върху горните винтове, поставете долните винтове и затегнете напълно всички винтове.
• Отстранете филтъра от вътрешността на тялото на аспиратора, фиксирайте винтовете 6 към дюбелите 7 в точките (4).

Когато монтирате версията с канали, свържете аспиратора към комина с помощта на гъвкава или твърда тръба ф 150 или ф 120 mm, чийто избор е оставен на монтажника.

- За да монтирате ф 120 mm връзка за изпускане на въздух, поставете редукторния фланец 3 на изхода на тялото на аспиратора.

Фиксирайте тръбата на място, като използвате

- достатъчно тръбни скоби (не са доставени).

- Отстранете възможните филтри с въглен.

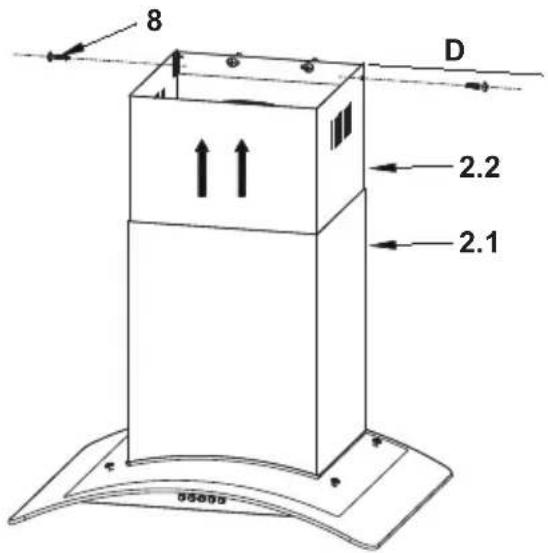

• Поставете горния декоративен комин 2.2 в долния декоративен комин 2.1 и го плъзнете нагоре до хоризонталната линия D.
• Свържете горния декоративен комин 2.2 и скобата за фиксиране на комина 9 с 2 винта 8.

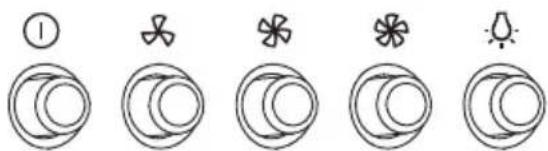

ЕКСПЛОАТАЦИЯ

Регулиране на скоростта. (За някои модели).

1	ИЗКЛЮЧВАТЕЛ НА МОТОРА: Натиснете този ключ, за да спрете работата на мотора.
	ПРЕВКЛЮЧВАТЕЛ ЗА СКОРОСТ: Натиснете този превключвател, моторът работи на НИСКИ обороти.
	ПРЕВКЛЮЧВАТЕЛ ЗА СКОРОСТ: Натиснете този превключвател, моторът работи на СРЕДНА скорост.
	ПРЕВКЛЮЧВАТЕЛ ЗА СКОРОСТ: Натиснете този ключ, моторът работи на ВИСОКА скорост.
	КЛЮЧ ЗА ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ НА ОСВЕТЛЕНИЕТО: Натиснете този ключ, за да включите осветлението, и натиснете отново, за да го изключите.

ФИЛТРИ ЗА МАЗНИНА

ПОЧИСТВАНЕ НА МЕТАЛНИТЕ ФИЛТРИ ЗА МАЗНИНА

• Филтрите трябва да бъдат почиствани на всеки 2 месеца работа или по-често при по-интензивна употреба на аспиратора. Филтрите могат да бъдат измивани в съдомиялна.

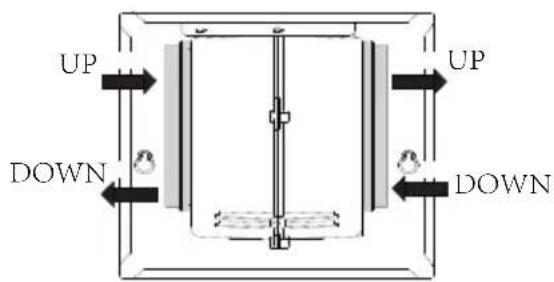

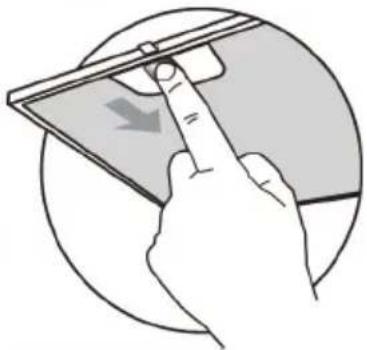

• Отстранете филтрите един по един, като ги натискате към задната страна на аспиратора и едновременно с това издърпвате надолу.
• Измийте филтрите, като внимавате да не ги прегъвате. Оставете ги да изсъхнат преди да ги монтирате отново. (Цветът на повърхността на филтрите може да се промени с времето, но това не оказва влияние на ефективността на филтрите).
• Когато монтирате филтрите отново, бъдете сигурни, че ръкохватката е видима от външната страна.

Тези филтри не могат да се мият и не могат да бъдат регенерирани, а трябва да се подменят приблизително на всеки 4 месеца работа или по-често при по-интензивна употреба.

• Отстранете металните филтри за мазнина.
• Отстранете наситените филтри активен въглен.
  ● Фиксирайте новите филтри.
• Върнете на мястото металните филтри за мазнина.

СМЯНА НА ЛАМПАТА

Смяна на светлинните модули

Изключете захранването

Разхлабете винта
Извадете съединителната кутия
Извадете светодиода

	Макс. мощност	Напреже ние	Снимка	Кап. на лампата	ILCOS D код
Самобалас-тирани LED модули	1.5W	220V-240V	Квадрат/Диаметър:33.2mmx120mm	/	DBS-1.5-H-33.2/120

Европейската директива 2012/19/EC относно отпадъците от електрическо и електронно оборудване (WEEE) изисква старите домакински електрически уреди да не се изхвърлят в нормалния несортиран битов поток от отпадъци. Старите уреди трябва да се събират отделно, за да се оптимизира възстановяването и рециклирането на материалите, които съдържат, и да се намали въздействието върху човешкото здраве и околната среда. Символът със зачеркнат „кофа за боклук“ върху продукта ви напомня за вашето задължение, че когато изхвърляте уреда, той трябва да бъде събиран отделно. Потребителите трябва да се свържат с местните власти или търговец на дребно за информация относно правилното изхвърляне на техния стар уред.

Грешка	Причина	Решение
Лампата свети, но моторът не работи	Лопатките са блокирани.	Проверете лопатките.
	Кондензаторът е повреден.	Сменете кондензатора.
	Моторът е повреден.	Сменете мотора.
	Вътрешното окабеляване на мотора е прекъснато/откачено. Може да се получи неприятна миризма.	Сменете мотора.
И лампата, и мотора не работят	Освен горепосоченото, проверете следното:
	Лампата е повредена	Сменете лампата.
	Разхлабен захранващ кабел.	Свържете проводниците според електрическата схема.
Изтичане на масло	Изходът и вентилационният вход не са плътно затворени.	Свалете изхода и го запечатайте с лепило.
Вибрация	Лопатките, ако са повредени, могат да причинят вибрации.	Сменете лопатките.
	Моторът не е здраво закрепен.	Затегнете мотора здраво.
	Аспираторът не е здраво закрепен.	Закрепете плътно аспиратора.
Недостатьчно засмукване	Разстоянието между аспиратора и плота е твърде голямо.	Регулирайте отново разстоянието.
	Твърде много вентилация от отворени врати или прозорци.	Изберете ново място за инсталиране на уреда или затворете някои врати/прозорци.
Машина та се накланя	Фиксиращите винтове не са достатьчно затегнати.	Затегнете фиксиращия винт и го направете хоризонтален.
	Висящите винтове не са достатьчно стегнати.	Затегнете окачващия винт и го направете хоризонтален.
