CGL6V17IX - Exaustor de cozinha VOX - Manual de utilização gratuito

Tipo de Produto	Coifa de parede
Marca	VOX
Modelo	CGL6V17IX
Tipo de Instalação	Com exaustão (saída externa) ou recirculação (com filtro de carvão)

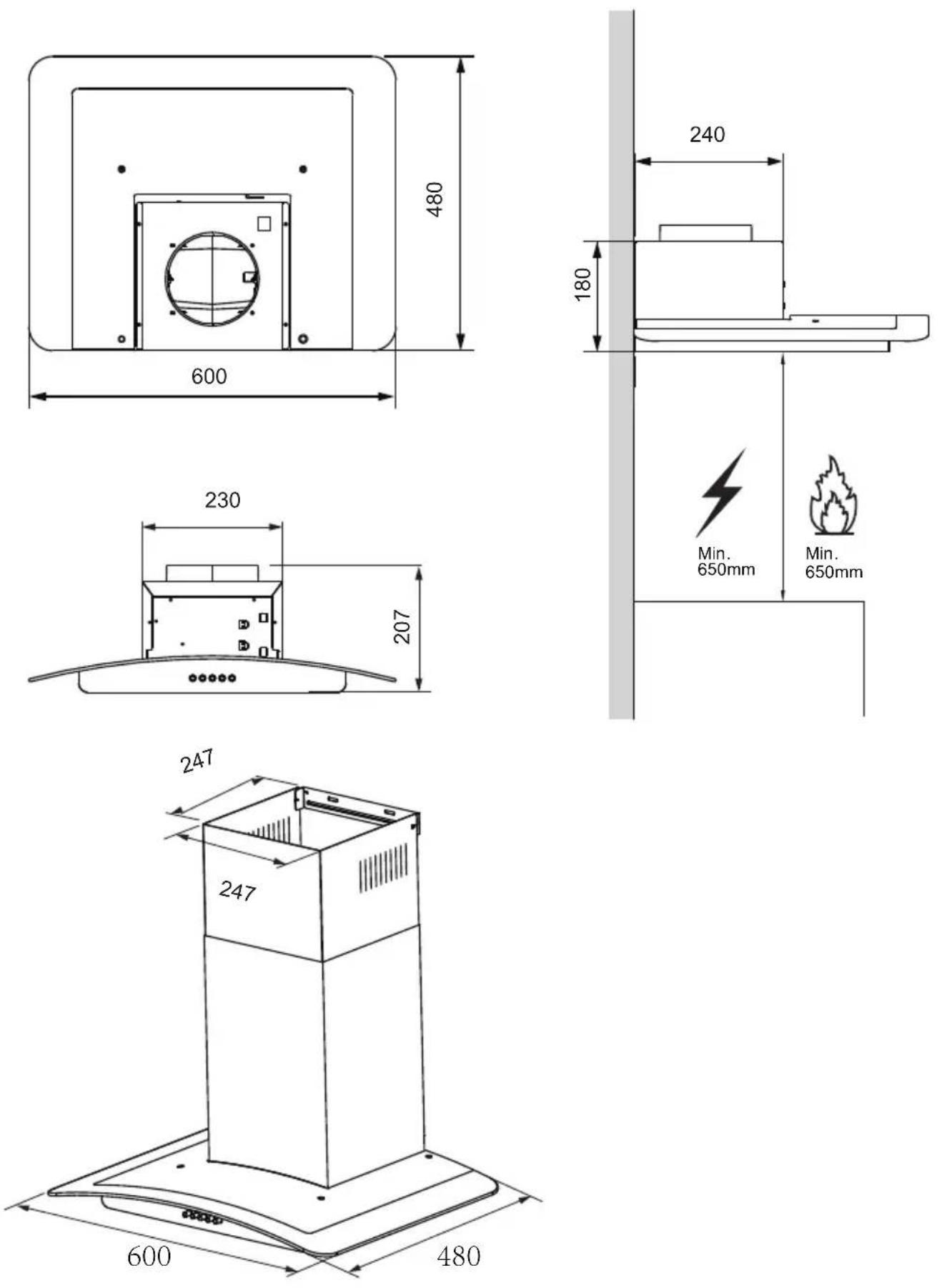

Dimensões (L x P)	600 mm x 480 mm
Distância Mín. do Fogão a Gás	650 mm
Velocidades do Motor	Baixa, Média, Alta
Tipo de Controlo	Botões
Tipo de Iluminação	Módulos LED auto-balastrados
Potência de Iluminação	1.5 W
Tensão de Iluminação	220-240 V
Tipo de Filtro de Gordura	Metálico autossustentável
Limpeza do Filtro de Gordura	A cada 2 meses, lavável na máquina de lavar loiça
Filtro de Carvão	Opcional, para modo de recirculação; substituir a cada 4 meses
Diâmetro da Conduta	120 mm ou 150 mm
Alimentação Elétrica	220-240 V, 50/60 Hz (assumido)
N.º Máx. de Queimadores	4
Componentes Incluídos	Corpo da coifa, chaminé inferior/superior, tubo de exaustão, flange, kit de fixação, manual de instruções
Funcionalidades de Segurança	Aparelho de Classe I, requer ligação à terra; distância mínima do fogão; não para uso comercial

Perguntas frequentes - CGL6V17IX VOX

Qual é a altura mínima de instalação para a coifa VOX CGL6V17IX acima de um fogão a gás?

A distância mínima entre a superfície do fogão e a parte inferior da coifa é de 65 cm (650 mm) para fogões a gás. Verifique sempre as instruções do fabricante do fogão para distâncias maiores.

A VOX CGL6V17IX pode ser usada em modo de recirculação?

Sim, a coifa pode ser usada em modo de recirculação com os filtros de carvão ativado opcionais (não fornecidos). Estes filtros absorvem odores e devem ser substituídos aproximadamente a cada 4 meses.

Como limpar os filtros de gordura metálicos?

Os filtros de gordura metálicos devem ser limpos a cada 2 meses (ou com mais frequência se o uso for intenso). São próprios para máquina de lavar loiça. Remova-os empurrando para trás e puxando para baixo, lave e seque bem antes de recolocar com o punho virado para fora.

Como substituir a luz LED?

Primeiro, desligue a alimentação elétrica. Remova os filtros de gordura metálicos. Solte o parafuso, retire a caixa de junção e remova o módulo LED. Instale um novo módulo LED auto-balastrado (1,5W, 220-240V, quadrado 33,2x120 mm). Remonte na ordem inversa.

Qual é o diâmetro recomendado da conduta para a exaustão?

Use um tubo flexível ou rígido com um diâmetro de 120 mm ou 150 mm. Se usar 120 mm, fixe o redutor flangeado fornecido. Fixe o tubo com braçadeiras (não incluídas).

Com que frequência deve ser substituído o filtro de carvão?

O filtro de carvão ativado não é lavável e deve ser substituído aproximadamente a cada 4 meses de funcionamento, ou com mais frequência se for muito usado. Substitua-o quando limpar os filtros de gordura.

O que fazer se o motor não funcionar mas a luz estiver acesa?

Verifique se as pás do ventilador estão bloqueadas. Se não, o condensador ou o motor podem estar danificados. Inspecione também a cablagem interna. Se o motor estiver danificado, deve ser substituído por um técnico qualificado.

Posso instalar a coifa acima de um fogão elétrico?

Sim, a coifa pode ser instalada acima de fogões elétricos. A distância mínima entre a superfície do fogão e a parte inferior da coifa é normalmente de 65 cm, mas siga sempre as instruções do fabricante do fogão.

Qual é o número máximo de queimadores que a coifa pode suportar?

A coifa foi concebida para ser usada com um máximo de 4 queimadores.

Como montar a coifa na parede?

Faça furos de acordo com o gabarito, insira buchas e fixe os suportes. Pendure a coifa nos parafusos superiores, depois aperte os parafusos inferiores. Por fim, fixe as chaminés decorativas e ligue o tubo de exaustão. Consulte o manual para instruções detalhadas passo a passo.

MANUAL DE UTILIZADOR CGL6V17IX VOX

Leia atentamente este manual antes da primeira utilização.

As imagens deste manual servem apenas de referência, não prevalecendo sobre o produto adquirido

RECOMENDAÇÕES E SUGESTÕES

As instruções de utilização aplicam-se às várias versões deste aparelho. Como tal, poderá encontrar algumas descrições de características particulares que não se aplicam especificamente ao seu aparelho.

INSTALAÇÃO

• O fabricante não se responsabiliza por quaisquer danos resultantes de uma instalação incorrecta ou inadequada.
• Verifique se a tensão da sua rede doméstica corresponde à indicada na placa técnica afixada no interior do exaustor.
• Para aparelhos da classe I, deve garantir que a sua rede alimentação eléctrica doméstica garante uma adequada ligação terra.
• Ligue o exaustor ao tubo de escape através de um tubo com diâmetro mínimo de 120 mm.
• O trajecto e extensão da chaminé devem ser o mais curto possível.
• Não ligue o exaustor a condutas de exaustão que transportem outros fumos de combustão como caldeiras, lareiras ou aparelhos similares.
• Se as instruções de instalação da placa de fogão a gás indicarem uma distância superior à indicada acima, será essa (a da placa do fogão) que deverá ter em conta.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência técnica ou por um técnico com qualificações semelhantes, de modo a evitar riscos.
• O ar não deve ser descarregado numa chaminé utilizada para a exaustão de fumos de aparelhos a gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a divisão).
• Os regulamentos e legislação relativos à descarga de ar têm de ser obrigatoriamente cumpridos.

- A distância mínima entre superfície de apoio dos recipientes de cozedura da placa de fogão e a parte inferior do exaustor é de 650 mm.

• O exaustor foi concebido exclusivamente para uso doméstico e para eliminar odores de cozinha.
• Nunca utilize o exaustor para fins diferentes daqueles para o qual foi concebido.
• Nunca deixe chamas altas e descobertas sob o exaustor quando este estiver ligado.
• Regule a intensidade da chama de modo a direcioná-la apenas para o fundo da fritadeira, certificando -se de que não se espalha para fora da sua base nem para os lados.
• As fritadeiras devem ser constantemente monitorizadas durante a sua utilização dado que o óleo sobreaquecido pode incendiar-se.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas nem com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser acompanhadas para garantir que não brincam com o aparelho.
• Deve haver uma ventilação adequada do local sempre que o exaustor for utilizado em simultâneo com outros aparelhos que queimem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar para o local).
• Se a limpeza não for efectuada de acordo com as instruções, tal representa um claro risco de incêndio.
• Não acenda nenhuma chama debaixo do exaustor.
• "ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizadas com aparelhos de cozinha".

MANUTENÇÃO

• O exaustor e respectivo filtro devem ser limpos regularmente e de acordo com as instruções.
• Desligue e retire a ficha da tomada antes de efectuar qualquer trabalho de manutenção.
• Limpe o exaustor com um pano húmido e um detergente líquido neutro.
• O aparelho utiliza no máximo 4 elementos de placa.

O símbolo presente na embalagem indica que este produto não pode ser tratado como lixo doméstico e deve ser entregue num ponto de recolha válido para a reciclagem de equipamentos eléctricos e electrónicos. Ao garantir que este produto é eliminado correctamente, está a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas por um manuseamento inadequado dos resíduos deste produto. Para obter informações mais detalhadas sobre a reciclagem deste produto, contacte os serviços do seu município, o serviço de recolha e eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

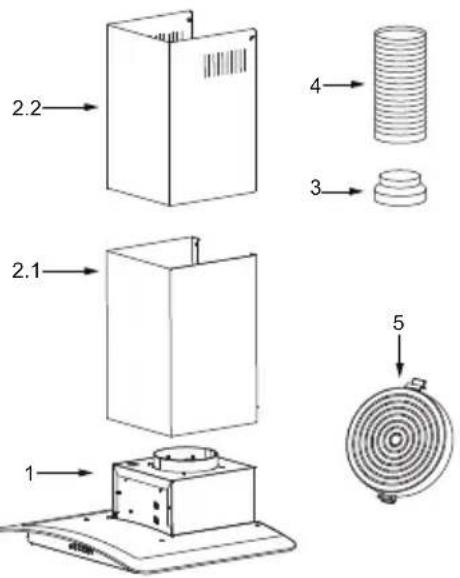

Ref. Qtd. Componentes de produto

1	1	Corpo do exaustor, completo com: Controlos, luz, ventilador, filtro.
2.1	1	Chaminé decorativa inferior
2.2	1	Chaminé decorativa superior
3	1	Flange (opcional)
4	1	Tubo de escape
5	2	O filtro de carvão incluído (opcional)

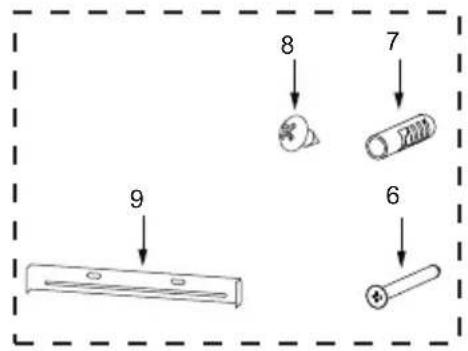

Ref.	Qtd.	Componentes de instalação
6		7 Parafusos 5 x 50
7		7 Tomadas de parede
8		6 Parafusos 4.2 x 9.5
9		2 Suporte de fixação da chaminé

Qtd. Documentação
1	Manual de instruções


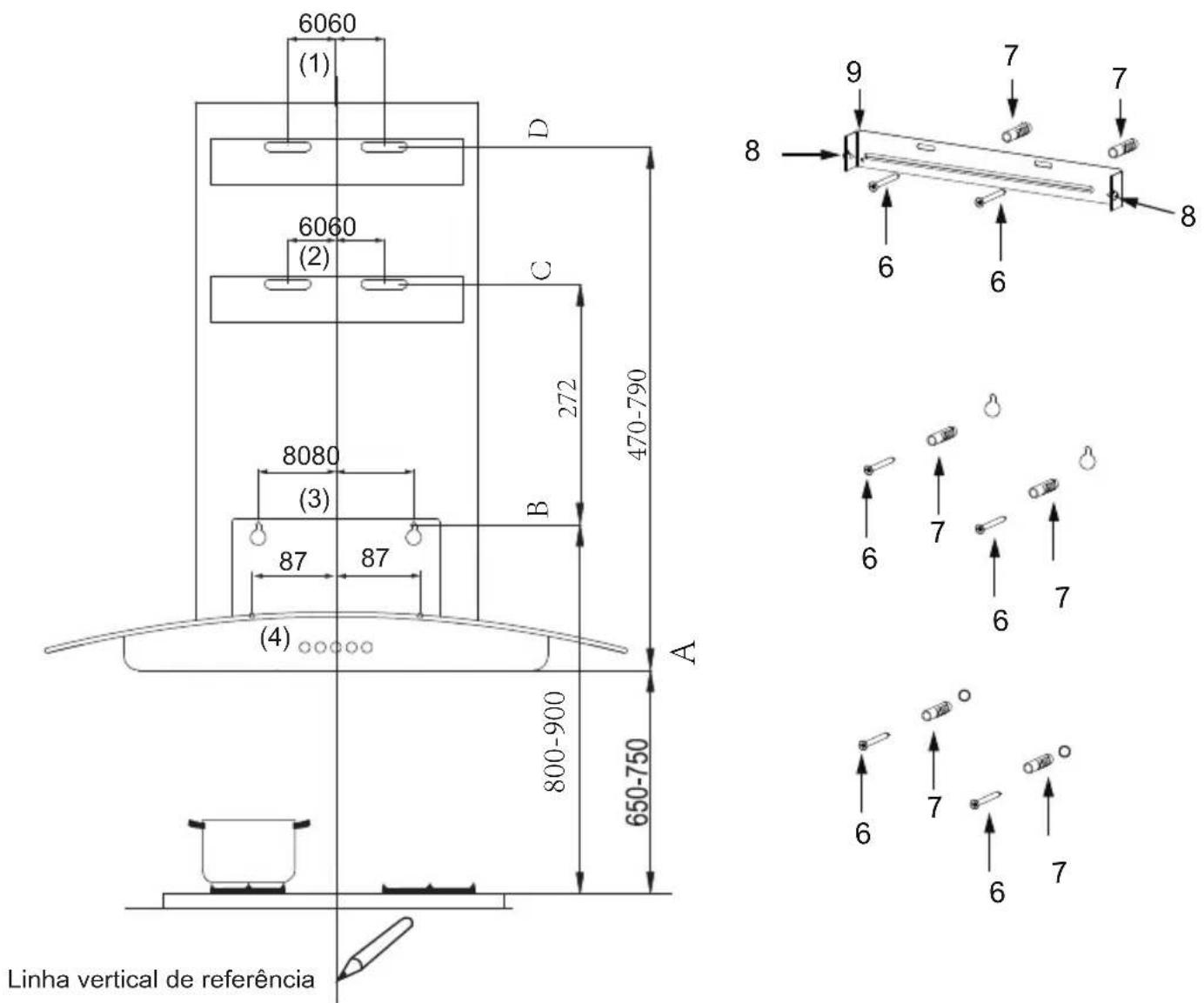

PERFURAÇÃO DA PAREDE E FIXAÇÃO DO SUPORTE

Na primeira fase, proceda conforme os seguintes desenhos:

• Uma linha vertical até ao teto ou até ao limite superior, no centro da área em que o exaustor deve ser instalado.
• O exaustor deve ser colocado 650-750 mm (linha horizontal A) acima da placa de cozimento para segurança e bom efeito.
• Uma linha horizontal B a uma altura mínima de 800-900 mm acima do tampo do fogão.
• Uma linha horizontal C a 272 mm acima do B.
• Uma linha horizontal D a 470-790 mm acima do tampo do fogão.

Marcar os pontos:

• Marcar um ponto (1) na linha horizontal D, 60 mm da linha vertical de referência.
  Repetir esta operação do outro lado e na linha de referência vertical, verificando se as três
  marcas estão niveladas.
• Marcar um ponto (2) na linha horizontal C, 60 mm da linha vertical de referência.
  Repetir esta operação do outro lado e na linha de referência vertical, verificando se as três
  marcas estão niveladas.
  ● Marcar um ponto (3) na linha horizontal B, 80 mm da linha vertical de referência.
• Repetir esta operação do outro lado e na linha de referência vertical, verificando se as três marcas estão niveladas.

Fixar os suportes:

• Abra furos nos pontos marcados com uma broca de 10 mm.
• Introduza as tampas de parede 7 nos orifícios.
• Fixe o suporte dos parafusos (5x50) (6) com 2 parafusos (incluidos na embalagem) na linha horizontal B.
• Fixe o suporte de fixação da chaminé (9) com 2 parafusos (6) (ST5x50) incluídos na embalagem, com o exaustor na linha horizontal D

Fixar a chaminé decorativa inferior

● Fixe o tubo de escape no corpo do exaustor.
- Ligue a chaminé e o corpo do exaustor com 2 parafusos (8).
- Ligue o suporte de fixação da chaminé (9) 2 parafusos (8).

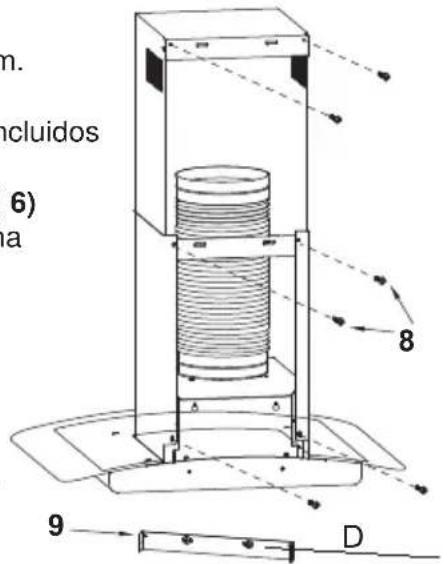

Encaixar o corpo do exaustor

• Para montar na parede, perfure dois orifícios de 10 mm.
• Insira duas buchas de plástico (incluídas) nos orifícios.
• Insira 2 parafusos (ST5*50) (6) nas 2 buchas de plástico superiores e aperte-os, deixando 3mm salientes da parede.
• Monte o aparelho nos parafusos superiores, insira os parafusos inferiores e aperte completamente os parafusos.
• Retire o filtro do interior do corpo do aparelho e fixe os parafusos (6) às tomadas de parede (7) nos pontos (4).

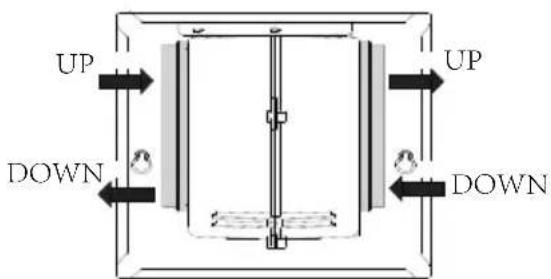

Ao instalar a versão com condutas, ligue o exaustor à chaminé utilizando um tubo flexível ou rígido de 150 ou 120 mm, ficando a escolha a cargo do instalador.

• Se instalar uma ligação de exaustão de ar de φ 120 mm, insira a flange de redução 3 na saída do corpo do exaustor.
• Fixe o tubo 4 na posição correcta utilizando braçadeiras de tubo suficientes (não incluidas na embalagem).
• Remova eventuais filtros de carvão.

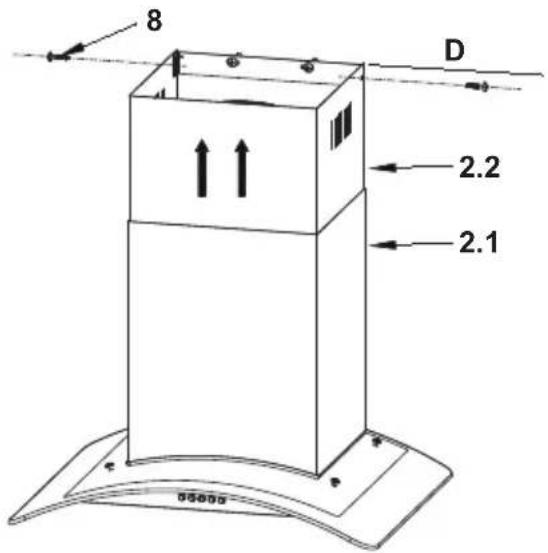

• Introduza a chaminé decorativa superior (2.2) na chaminé decorativa inferior (2.1) e arraste-a até à linha horizontal (D).
• Ligue a chaminé decorativa superior (2.2)e o suporte de fixação da chaminé (9) com 2 parafusos (8).

UTILIZAÇÃO

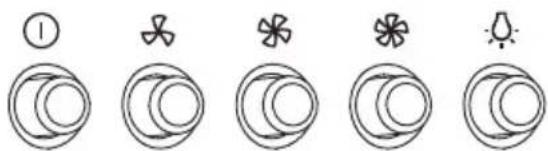

Regulação da velocidade. (Para alguns modelos)

1	INTERRUPTOR DO MOTOR DESLIGADO: Prima este interruptor para parar o funcionamento do motor.
	INTERRUPTOR DE VELOCIDADE: Ao premir este interruptor, o motor funciona com velocidade BAIXA.
	INTERRUPTOR DE VELOCIDADE: Ao premir este interruptor, o motor funciona com uma velocidade MÉDIA.
	INTERRUPTOR DE VELOCIDADE: Ao premir este interruptor, o motor funciona com velocidade ALTA.
	INTERRUPTOR DE ILUMINAÇÃO ON/OFF: Prima este interruptor para ligar as luzes e prima-o novamente para as desligar.

FILTROS DE GORDURA

LIMPEZA DOS FILTROS DE GORDURA METÁLICOS DE AUTOSUPORTE

• Os filtros devem ser limpos a cada 2 meses de funcionamento, ou mais frequentemente no caso de utilização particularmente intensa e podem ser lavados na máquina de lavar louça.

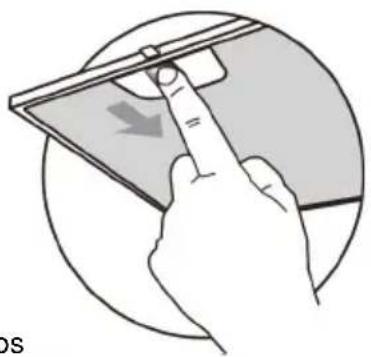

• Retire os filtros um a um, empurrando-os para a parte de trás do exaustor e puxe-os simultaneamente para baixo.
• Deve evitar qualquer tipo de dobragem dos filtros aquando da sua lavagem. Antes de os voltar a colocar no exaustor, certifique-se de que estão completamente secos. (A cor da superfície do filtro pode mudar ao longo do tempo, mas tal não resulta em qualquer má influência na eficiência do filt ro).
• Ao colocar os filtros no aparelho, certifique-se de que estão montados na posição correcta e com a pega virada para fora.

FILTRO DE CARVÃO ACTIVADO (VERSÃO DE RECIRCULAÇÃO)

Estes filtros não são laváveis nem podem ser regenerados, devendo ser substituídos aproximadamente de 4 em 4 meses de funcionamento, ou mais frequentemente em caso de utilização intensa.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVADO

• Retire os filtros metálicos de gordura
• Retire o filtro de carvão activado saturado.
  • Coloque os novos filtros.
• Substituia os filtros metálicos de gordura.

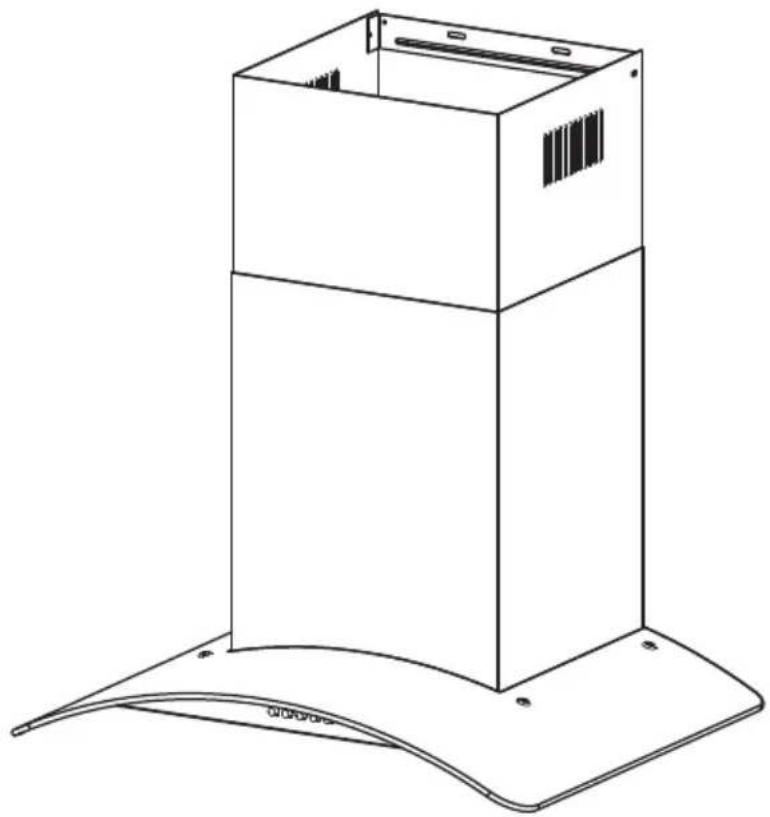

SUBSTITUIÇÃO DA LÂMPADA

Substituição dos módulos da lâmpada

Desligue a fonte de alimentação

Desaperte o parafuso

Retire acaixa da junção

	Potência máxima	Tensão Imagem Casquilho		da lâmpada	Código ILCOS D
Módulos LED com balastro próprio	1.5W 220V-240V		Quadrado/Diâmetro:33.2mmx120mm	/	DBS-1.5- H-33.2/120

A directiva europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) exige que os aparelhos eléctricos domésticos em fim de vida não sejam eliminados em conjunto com lixo normal urbano e sem triagem. Os aparelhos velhos devem ser recolhidos separadamente, a fim de optimizar a recuperação e reciclagem dos seus componentes reduzindo o seu potencial impacto na saúde humana e meio ambiente. Este símbolo do "contentor do lixo com rodas" estampado no produto recorda-lhe a sua obrigação de quando for desfazer-se deste aparelho, o deve fazer de forma separada e controlada. Deve contactar as autoridades locais ou a loja onde adquiriu o aparelho para obter informações sobre a eliminação correcta do seu aparelho em fim de vida.

Falha	Causa	Solução
A luz acende-se mas o motor não funciona	As lâminas estão bloqueadas.	Verifique a lâmina.
	O condensador está danificado.	Substitua o condensador.
	O motor está danificado.	Substitua o motor.
	A cablagem interna do motor está cortada/desligada. Pode produzir-se um cheiro desagradável.	Substitua o motor.
A luz e o motor não funcionam	Para além dos aspectos acima referidos, deve verificar os seguintes:
	Ligeiramente danificado.	Substitua as luzes.
	Cabo de alimentação solto.	Ligue os fios de acordo com o esquema eléctrico.
Fuga de óleo	Saída e entrada de ventilação de ar não estão hermeticamente fechados.	Retire a saída e sele com cola.
Vibração	Se a lâmina estiver danificada, pode provocar vibrações.	Substitua a lâmina.
	O motor não está bem apertado.	Aperte bem o motor.
	O exaustor não está bem fixo.	Fixe bem o exaustor.
Aspiração insuficiente	A distância entre o fogão e a placa de fogão é demasiado grande.	Reajuste a distância.
	Demasiada ventilação devido a portas ou janelas abertas.	Escolha um novo local para instalar o aparelho ou feche algumas portas/janelas.
Aparelho inclinado	Os parafusos de fixação não estão suficientemente apertados.	Aperte o parafuso de fixação e torne-o horizontal.
	Os parafusos de suspensão não estão apertados com forçasuficiente.	Aperte o parafuso de suspensão e faça-o na horizontal.

CGL6V17IX

CGL6V17BL
