CGL6V17IX - Кујнска аспиратор VOX - Бесплатен кориснички прирачник

Тип на производ	Ѕидна аспираторка
Бренд	VOX
Модел	CGL6V17IX
Тип на инсталација	Воден (надворешен издув) или рециркулација (со јагленов филтер)

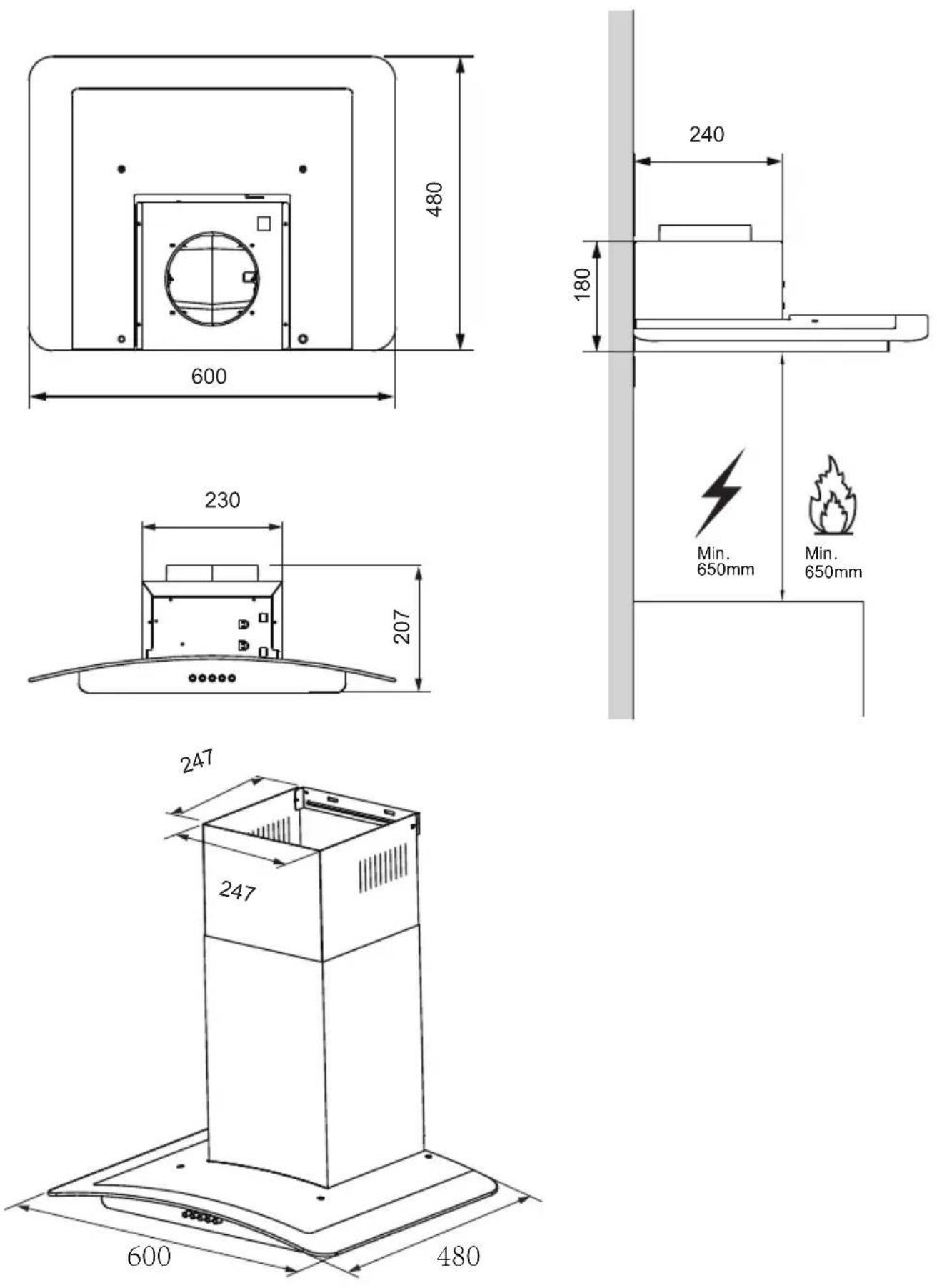

Димензии (Ш x Д)	600 mm x 480 mm
Минимално растојание од гасна плоча	650 mm
Брзини на моторот	Ниска, Средна, Висока
Тип на контрола	Копчиња
Тип на осветлување	LED модули со само-баласт
Моќност на осветлување	1.5 W
Напон на осветлување	220-240 V
Тип на мастилен филтер	Метална самопотпорна
Чистење на мастилен филтер	На секои 2 месеци, миење во машина за садови
Јагленов филтер	Опционален, за режим на рециркулација; заменувајте на секои 4 месеци
Дијаметар на канал	120 mm или 150 mm
Напојување	220-240 V, 50/60 Hz (претпоставка)
Максимален број на плочи	4
Вклучени компоненти	Тело на аспираторка, долен/горен оџак, издувна цевка, прирабница, комплет за прицврстување, упатство за употреба
Безбедносни карактеристики	Апарат од класа I, бара заземјување; минимално растојание од плоча; не за комерцијална употреба

Frequently Asked Questions - CGL6V17IX VOX

Која е минималната висина за инсталација на аспираторот VOX CGL6V17IX над гасна плоча?

Минималното растојание помеѓу површината на плочата и најнискиот дел на аспираторот е 65 cm (650 mm) за гасни плочи. Секогаш проверувајте ги упатствата на производителот на плочата за поголеми растојанија.

Може ли VOX CGL6V17IX да се користи во режим на рециркулација?

Да, аспираторот може да се користи во режим на рециркулација со опционални активирани јагленови филтри (не се вклучени). Овие филтри ги апсорбираат мирисите и треба да се заменуваат приближно на секои 4 месеци.

Како да ги чистам металните мастилени филтри?

Металните мастилени филтри треба да се чистат на секои 2 месеци (или почесто при интензивно користење). Безбедни се за машина за садови. Отстранете ги со туркање наназад и влечење надолу, потоа измијте ги и добро исушете ги пред повторно да ги вметнете со рачката свртена нанадвор.

Како да го заменам LED светлото?

Прво, исклучете го напојувањето. Отстранете ги металните мастилени филтри. Олабавете го завртката, извадете ја кутијата со спојки и отстранете го LED модулот. Вметнете нов LED модул со само-баласт (1.5W, 220-240V, квадратен 33,2x120 mm). Составете го обратно.

Кој е препорачаниот дијаметар на канал за издув?

Користете флексибилна или крута цевка со дијаметар од 120 mm или 150 mm. Ако користите 120 mm, прикачете ја приложената редукциска прирабница. Прицврстете ја цевката со стеги (не се вклучени).

Колку често треба да се заменува јагленовиот филтер?

Активираниот јагленов филтер не се мие и треба да се заменува приближно на секои 4 месеци од работа, или почесто ако се користи интензивно. Заменете го кога се чистат мастилените филтри.

Што да правам ако моторот не работи, но светлото е вклучено?

Проверете дали вентилаторот е блокиран. Ако не, кондензаторот или моторот може да се оштетени. Исто така, проверете ја внатрешната жичана врска. Ако моторот е оштетен, мора да го замени квалификуван техничар.

Може ли да го инсталирам аспираторот над електрична плоча?

Да, аспираторот може да се инсталира над електрични плочи. Минималното растојание од површината на плочата до најнискиот дел на аспираторот обично е 65 cm, но секогаш следете ги упатствата на производителот на плочата.

Кој е максималниот број на плочи со кои може да работи аспираторот?

Аспираторот е дизајниран да се користи со максимум 4 плочи.

Како да го монтирам аспираторот на ѕид?

Издупчете дупки според шаблонот, вметнете ѕидни типли и закачете ги носачите. Закачете го аспираторот на горните завртки, потоа прицврстете ги долните завртки. На крај, прикачете ги декоративните оџаци и поврзете ја издувната цевка. Погледнете го упатството за детални чекори.

КОРИСНИЧКИ ПРИРАЧНИК CGL6V17IX VOX

Внимателно прочитајте го ова упатство пред работа со уредот

Сликите во ова упатство се само за референца, преовладува реалниот изглед на производот.

Упатствата за употреба се однесуваат на неколку верзии на овој апарат. Сепак

може да најдете опис на посебни карактеристики кои не се однесуваат на овој апарат.

МОНТИРАЊЕ

• Произведувают не носи одговорност за штета направена од неправилно и несоодветно монтирање.
• Минималното безбедно растојание меѓу горната површина на шпоретот и аспираторот е 650 мм. (некои модели може да се наместат на пониска висина, проверете во делот за работни димензии и монтирање).
• Проверете дали напонот на струјата одговара на оној кој е назначен на плочата која е фиксирана на внатрешната страна на аспираторот.
• За уредите од Класа I, проверете дали електричното снабдување гарантира соодветно заземјување.
• Поврзете го аспираторот со одводот преку цевка со минимум дијаметар од 120 мм. Патот на одводот мора да биде најкраток колку што е можно

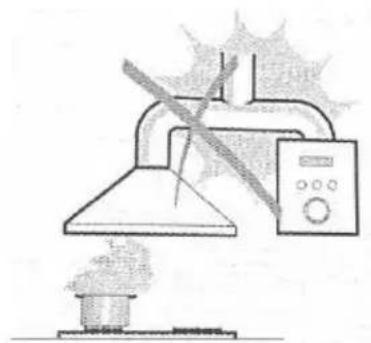

• Не поврзувајте го аспираторот со одводниот дел (цевка) кои носа́т гасови на согорување (бојлери, камини итн.)
• Ако аспираторот се користи со не-електрични апарати (пр. апарати на гас), мора да се обезбеди довольно проветрување во просторијата за да се спречи враćање на издувниот гас. Во кујната мора да има прозорец преку кој постојано їе се врши проветрување. Кога аспираторот се користи со апарати кои се снабдуваат со енергија која не е електрична, негативниот притисок во просторијата не смее да надмине 0,04 мбар да се спречат гасовите да не се повратат во просторијата од аспираторот.
• Во случај на оштетување на напојниот кабел, мора да се замени од страна на производителот или овластен сервис за да не дојде до ризик од опасност
• Ако упатството за монтажа на плочата за готвење на гас одредува поголемо растојание наведено погоре, тоа треба да се земе предвид. Прописи за испуштање воздух треба да се исполнат.

УПОТРЕБА

• Аспираторот е дизајниран исклучиво за домашна употреба за да се отстранат кујнските мириси.
• Никогаш не употребувајте го за други цели освен за оние за кои е назначен.
• Никогаш не оставајте голем отворен пламен кога аспираторот работи.
• Прилагодете го интензитетот на пламенот да биде само на дното на тавата и внимавајте да не се движи по страните.
• Длабоките тави со масло мора постојано да ги набљудувате додека ги користите: загреаното масло може лесно да избувне во пламен.
• Не фламбирајте под аспираторот; опасност од пожар.
• Овој апарат може да го користат деца на возраст од 8 години и повеќе и лица со намалени физички, сетилни или ментални способности или недостаток на искусство и знаење доколку им се дадени надзор или инструкции за користење на апаратот на безбеден начин и ги разбираят включените опасности.
• Децата треба да се надгледуваат за да се осигура дека не си играат со апаратот.
• Чистењето и одржувањето не смеат да го вршат деца без надзор.
• "ВНИМАНИЕ: Достапните делови може да се загреат кога се користат со апарати за готвење".

ОДРЖУВАЊЕ

• Исклучете го апаратот од струја кога юе вршите било какво одржување.
• Исчистете и/или заменете ги филтрите по некој одреден период (опасност од пожар).
• Исчистете го аспираторот со влажна крпа и неутрален течен детергент.
• Апаратот користи најмногу 4 елементи за готвење.

Симболот ■ на пакување покажува дека овој производ не може да се третира како домашен отпад. Наместо тоа, ће се предаде на соодветното собирно место за рециклирање на електрична и електронска опрема. Со обезбедување на правилно отстранување на овој производ, ће помогнете да се спречат потенцијалните негативни последици по животната средина и здравјето на луғето, кои инаку би можеле да бидат предизвикани од несоодветно постапување со отпадот на овој производ. За подетални информации за рециклирање на овој производ, ве молиме контактирајте ја локалната градска канцеларија, службата за отстранување на отпадот од домакинството или продавницата каде што сте го купиле производот.

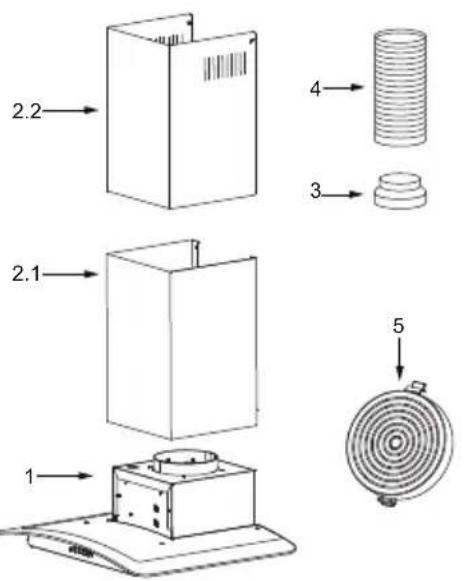

Бр.	Кол.	Компоненти на производот
1	1	Тело на аспираторот, комплетно со:Контролни копчиња, Светло, Мотор,Филтер
2.1 1	Долен	декоративен оцак
2.2	1	Горен декоративен оцак
3	1	Прирабница ( избор )
4	1	Издувната цевка
5	2	Филтер со активен јаглен ( избор )

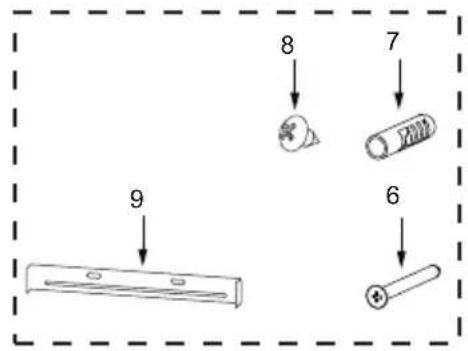

Бр.	Кол.	Компонентни за монтирањето
6	7	Навртки 5 x 50
7	7	Сидни приклучоци
8	6	Навртки 4.2 x 9.5
9	2	Држач за прицврстување на оцакот

Кол. Документација
1	Упатство за употреба


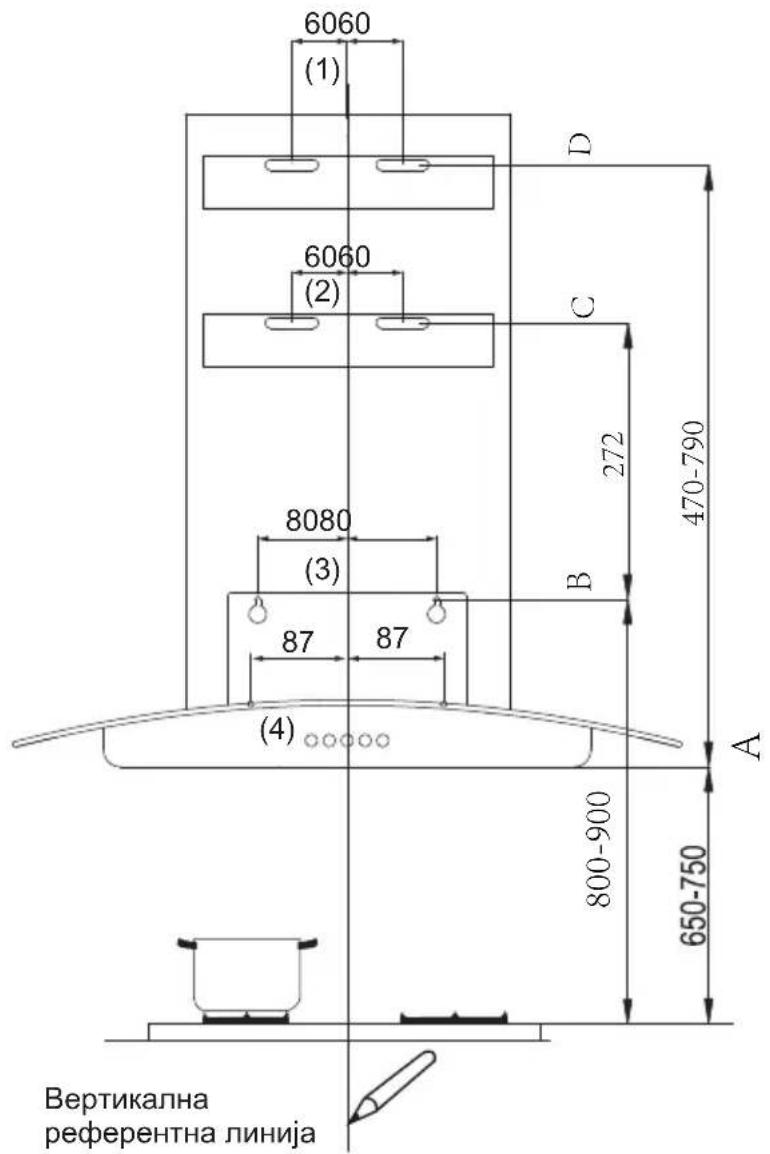

ДУПЧЕЊЕ ВО СИДОТ И ФИКСИРАЊЕ НА ДРЖАЧИТЕ

Како прв чекор, продолжете со следните цртежи:

• Повлечете вертикална линија на потпорниот сид до таванот, или висока според потребите, во центарот на местото каде єе биде монтиран аспираторот.
• Аспираторот треба да се постави 650-750 mm (хоризонтална линија A) нагоре од рамнината за готвење за безбеден и добар ефект.
  ● Хоризонтална линија В на минимум 800-900 mm над шпоретот.
  ● Хоризонтална линија С на 272 mm над точка В.
  ● Хоризонтална линија D на 470-790 mm над шпоретот.

Обележете ги точки:

• Обележете точка (1) на хоризонталната линија D, 60 mm на вертикалната референтна линија.
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали трите ознаки се израмнети.
• Обележете точка (2) на хоризонталната линија C, 60 mm на вертикалната референтна линија
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали трите ознаки се израмнети
• Обележете точка (3) на хоризонталната линија В, 80 mm на вертикалната референтна линија.
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали трите ознаки се израмнети

Прицврстете ги држачите:

● Издупчете ги обележените точки со 10 mm бургија.
● Внесете ги сидните типли 7 во дупките.
- Прицврстете го држачот 6 за навртки (5 x 50) со 2 навртки испорачани со аспираторот на хоризонталната линија В.
- Држач за прицврстување на оцакот 9 со 2 навртки 6 (ST5x50) испорачани со аспираторот на хоризонталната линија D.

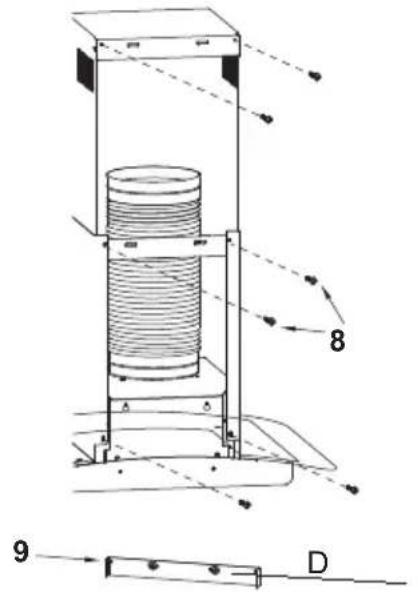

Прицврстете го долниот декоративен оцак

• Прицврстете ја издувната цевка на аспираторот. Поврзете го оцакот и телото на аспираторот со 2
• завртки 8.
• Поврзете го држачот за прицврстување на оцакот 9 и оцакот со 2 навртки 8.

Монтирање на аспираторот:

● За монтирање на сид, издупчете две дупки 10мм.
● Вметнете две пластични сидни типли (испорачани) во дупките.
- Вметнете две навртки (ST5*50) 6 во горните две пластични сидни типли и затегнете ги оставајки 3 mm од сидот. Монтирајте го аспираторот на горните завртки, вметнете ги
- долните завртки и целосно затегнете ги сите завртки. Отстранете го филтерот од внатрешноста на телото на - аспираторот, фиксирајте ги завртките 6 на сидните типли 7 на точките (4).

СИСТЕМ СО ОДВОД НА ЦЕВКИТЕ

Кога ће го монтирате моделот со цевки, поврзете го аспираторот со оцакот со помош на флексибилна или цврста цевка ф 150 или ф 120 mm, избор кој се остава на монтерот.

• За да монтирате ф 120 mm поврзување со одвод на воздух, ставете ја редукционата фланша 3 на одводот на аспираторот.
• Фиксирајте ја цевката 4 во позиција со спојки за цевки (не се дадени).
• Отстранете ги филтрите со активен јаглен.

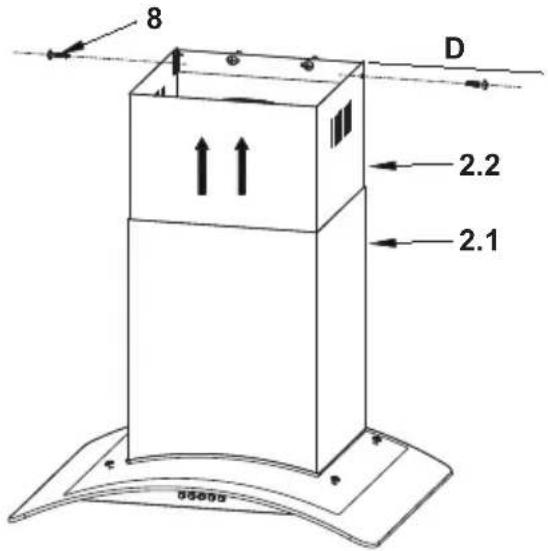

Горен декоративен оцак

● Вметнете го горниот декоративен оцак 2.2 во долниот декоративен оцак 2.1 и повлечете го нагоре до хоризонталната линија D.
- Поврзете го горниот декоративен оцак 2.2 и држачот за прицврстување на оцакот 9 со 2 навртки 8.

УПОТРЕБА

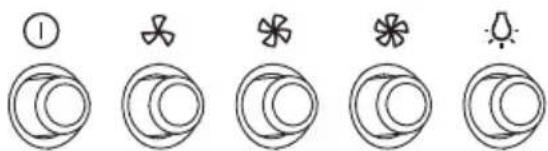

Прилагодување на брзината. (За некои модели)

1	ИСКЛУЧУВАЊЕ НА МОТОРОТ: Притиснете го овој прекинувач за да ја прекинете работата на моторот.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со НИСКА брзина.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со СРЕДНА брзина.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со ВИСОКА брзина.
	ВКЛУЧУВАЊЕ И ИСКЛУЧУВАЊЕ НА СВЕТЛОТО: Притиснете го овој прекинувач за да ги включите светлата и притиснете повторно за да ги исклучите.

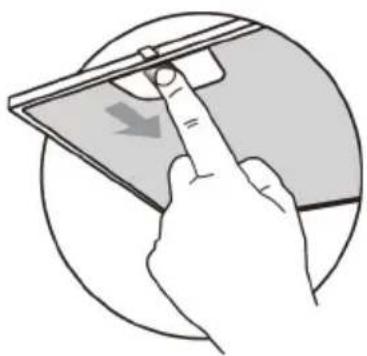

ФИЛТРИ ЗА МАСНОТИИ

• Филтрите мора да се чистат на секои два месеца или почесто ако често се употребуваат и можат да се мијат во машина за садови.
• Отворете ги конфор плочите со извлекување.
• Отстранете ги филтрите еден по еден со туркање кон задната страна на аспираторот и повлекување во исто време надолу.
• Внимавајте да не се искриват кога ги миете. Нека се исушат целосно пред да ги ставите повторно. (Бојата на површината на филтерот може да се менува во текот на времето, но тоа нема влијание врз ефикасноста на филтерот).
• Кога ги ставате филтрите во аспираторот, внимавајте тие да бидат монтирани во правилна положба, рачката свртена нанадвор.

Овие филтри не се мијат и не можат да се обноват, и мора да се заменат отприлика на секои 4 месеци или почесто ако се користи аспираторот интензивно.

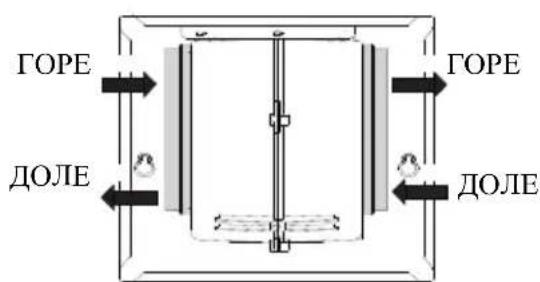

ЗАМЕНА НА ФИЛТЕРОТ СО АКТИВНИОТ ЈАГЛЕН

● Извадете ги металните филтри за маснотии.
Извадете ги филтрите со заситен јаглен.
- Поставете ги новите филтри.
● Вратете ги назад филтрите за маснотии.

ЗАМЕНУВАЊЕ НА СВЕТЛОТО

Исклучете го напојувањето

Олабавете ја навртката

Извадете ја разводната кутија

	Нajгол. мо́к	Напојување	Слика	Капак на светилка	ILCOS D код
LED модулите	1.5W 220V-240V		Квадрат/дијаметар:33.2mmx120mm	/	DBS-1.5-H-33.2/120

Европската директива 2012/19/EУ за отпадна електрична и електронска опрема (ОЕЕЕ) бара старите електрични апарати за дома Kinство да не се фраат во нормалниот несортиран комунален отпад. Старите апарати мора да се собираат посебно за да се оптимизира обновувањето и рециклирањето на материјалите што ги содржат и да се намали влијанието врз здравјето на лугето и животната средина.

Пречкртаниот символ „канта со тркала“ на производот ве потсетува на вашата обврска, дека кога го фрлате апаратот, тој мора да се собира посебно.

Потрошувачите треба да контактираат со нивните локални власти или продавач за информации во врска со правилното отстранување на нивниот стар апарат.

Проблем	Причина	Решение
Светло е включено, но моторот не работи	Сечилата се блокирани.Заменете ги сечилата.
	Кондензаторот е оштетен.Заменете го кондензаторот.
	Моторот е оштетен.Заменете го моторот.
	Внатрешните жици на моторот се отсечени/исклучени. Може да се појави непријатен мирис.	Заменете го моторот.
Не работат и светлото и моторот	Освен горенаведеното, проверете го следново:
	Оштетена светлина.Заменете ги светлата.
	Кабелот за напојување е лабав.	Поврзете ги жиците според електричниот дијаграм.
Истекување на масло	Излезот и влезот за вентилација на воздухот не се цврсто затворени.	Извадете го штекерот и запечатете го со лепак.
	Истекување од поврзувањето на делот и капакот во форма на буквата U.	Отстранете го делот во форма на буквата U и запечатете со сапун или боја.
Вибрации	Сечилото, ако е оштетено, може да предизвика вибрации.	Заменете го сечилото.
	Моторот не е цврсто прицврстен.Прицврстете го моторот.
	Аспираторот не е цврсто фиксиран.Цврсто фиксирајте го аспираторот.
Недоволно вшмукување	Растојанието помеѓу аспираторот и горниот дел од шпоретот е преголемо.	Повторно прилагодете го растојанието.
	Премногу вентилација од отворени врати или прозорци.	Изберете ново место за инсталирање на апаратот или затворете некои врати/прозорци.
Апаратот се наклонува	Завртките за прицврствување не се довольно затегнати.	Затегнете ја завртката за прицврствување и направете ја хоризонтална.
	Висечките завртки не се довольно затегнати	Затегнете ја висечката завртка и направете ја хоризонтална.

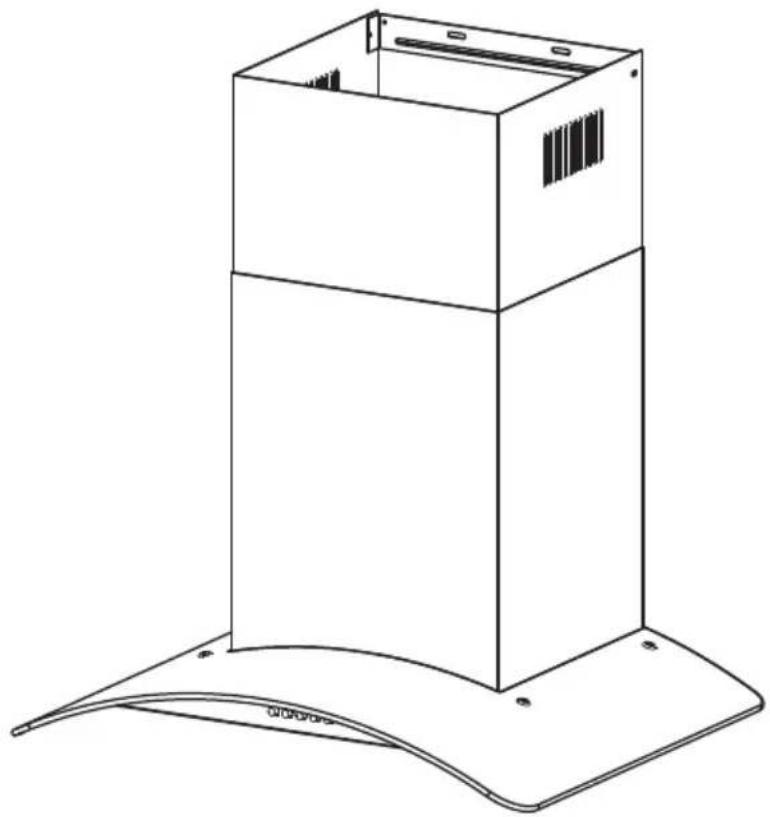

CGL6V17IX

CGL6V17BL

Горен декоративен комин
