MANUAL DE UTILIZADOR Polaris 280 ZODIAC

Informações importantes

• Antes de instalar o Polaris, assegure-se de que o filtro da piscina está limpo.
• Purgue a tubulação nova antes de instalar o Polaris.
• Não use o Polaris para retirar resíduos de argamassa de piscinas novas.
• Excepto quando medir a rotação (rpm) da roda, não mexa no Polaris durante o seu funcionamento.
• Retire sempre o Polaris antes que alguém use a piscina para nadar.
• Sempre que limpar ou retrolavar o filtro da piscina, desconecte o Polaris da parede da piscina.
• Retire sempre o Polaris da piscina antes de qualquer tratamento químico intensivo (choque).
• Depois de limpar ou retrolavar, deixe o sistema de filtro funcionar durante, pelo menos, 5 minutos antes de voltar a conectar o Polaris.

Para contactar o serviço técnico ou a assistência ao cliente:

• Envie o cartão da garantia imediatamente.
• Assistência on-line: www.polarispool.com
• Para entrar em contacto com a Polaris: US and Canada
  Customer Service
  2620 Commerce Way
  Vista, CA 92081-8438
  1-800-822-7933

Polaris Vac-Sweep® 280 Garantia

Agradecemos a sua escolha e confiança depositada na marca Polaris Vac-Sweep 280. Este produto foi concebido, fabricado e verificado usando do maior cuidado para assegurar completa satisfação.

A garantia é válida por 2 anos a partir da data de facturação ao primeiro utilizador.

ATENÇÃO: UTILIZAÇÃO DO POLARIS 280 EM PISCINAS DE VINIL

Alguns padrões de revestimento de vinil são particularmente susceptíveis a um desgaste rápido da superfície ou ao desaparecimento do padrão causado por objectos que entram em contacto com a superfície de vinil, incluindo escovas de piscina, brinquedos, bóias, fontes, distribuidores flutuantes de cloro e aspiradores automáticos de piscinas. Alguns padrões de revestimento de vinil podem ficar bastante arranhados ou gastos devido à simples acção de escovar a superfície com uma escova de limpar piscinas. A tinta do acabamento do padrão também pode sair durante o processo de instalação ou quando entra em contacto com objectos na piscina. A Zodiac Pool Systems, Inc. não assume responsabilidade nem à Garantia Limitada cobre remoções do acabamento, abrasões ou marcas no revestimento de vinil.

Introdução

Parabéns pela aquisição do seu novo aspirador automático de piscina. Agradecemos a sua escolha do Polaris. O Polaris Vac-Sweep 280 foi concebido para funcionar de modo eficiente e seguro durante muitos anos.

Como a maioria dos aparelhos mecânicos, o Polaris necessita de ajustes periódicos, manutenção de rotina e substituição de certas peças muito usadas. O Polaris deve ocasionalmente passar por uma revisão no distribuidor local da Polaris ou numa oficina autorizada.

Insista sempre na aplicação de peças originais Polaris. As peças não-originais da Polaris não são fabricadas de acordo com nossas especificações. Tais peças podem prejudicar o funcionamento do Polaris ou até mesmo danificá-lo.

Para se obter melhores resultados, o Polaris 280 deverá ser instalado por um profissional especializado em piscinas. Os indivíduos com experiência e destreza no que respeita a trabalhos de canalização e equipamento mecânico, poderão recorrer ao manual onde a respectiva instalação se encontra descrita.

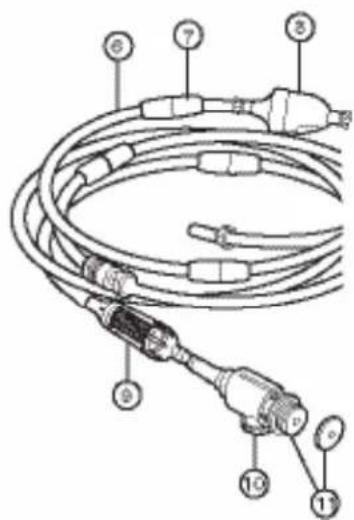

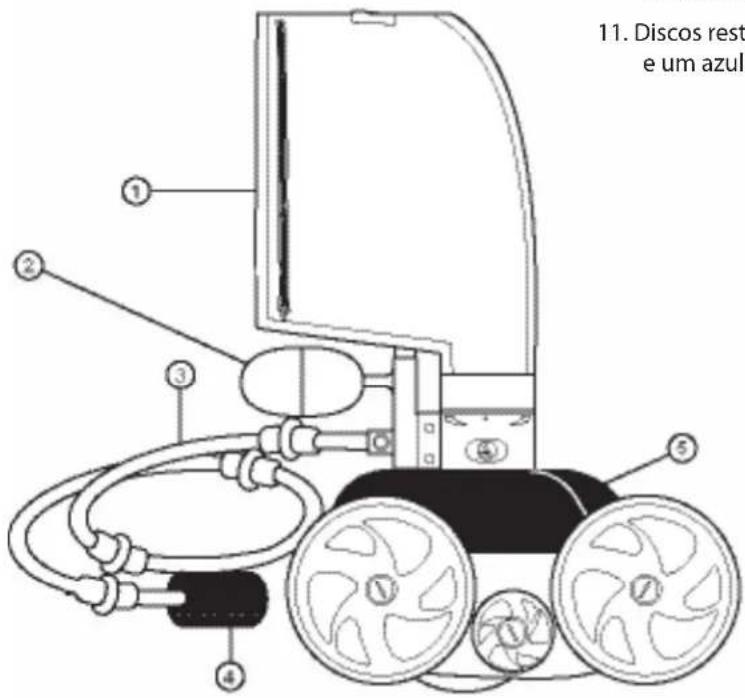

Aspirador completo Polaris 280

1. Saco para todo o serviço, com fecho ecler
2. Bóia do cabeçote
3. Mangueira de aspiração
4. Escova da mangueira de aspiração

5. Corpo do aspirador

6. Mangueira de alimentação

7. Bóias da mangueira
8. Válvula de retrocesso
9. Unidade do filtro em linha
10. Desconexão rápida com conexão universal de parede
11. Discos restritores (um vermelho e um azul)

11. Discos rest e um azul)

Instruções para instalação rápida

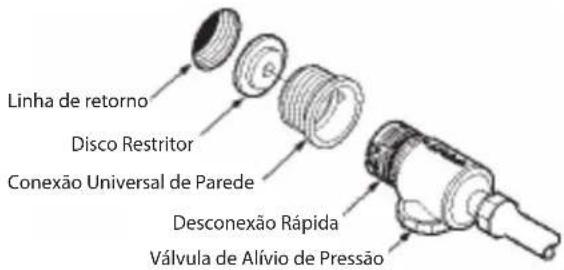

Instale a conexão universal de parede

Pode ser instalado em poucos minutos em piscinas com uma linha exclusiva de retorno do aspirador e um encaixe de tubagem fêmea roscado de 3,8 cm (1,5 pol.).

1. Ligue a bomba de filtragem da piscina e purgue a canalização. Desligue a bomba.
2. Retire a conexão universal de parede da desconexão rápida e enrosque a conexão universal de parede com o disco restritor azul na abertura de retorno.
3. Rode a desconexão rápida no sentido dos ponteiros dum relógio dentro da conexão universal e puxe para fora para prender a conexão.

Linha de retorno Disco Restritor Conexão Universal de Parede Desconexão Rápida Válvula de Alívio de Pressão

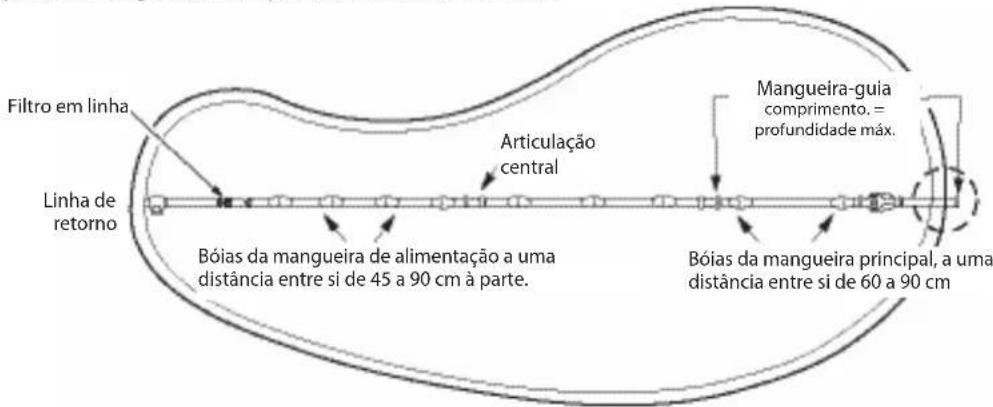

2 Ajuste a mangueira de alimentação de acordo com o comprimento da piscina

Meça a parte mais funda da piscina. Corte a mangueira-guia, na extremidade que se conecta à mangueira de alimentação, de maneira que o comprimento seja igual à maior profundidade da piscina.

Conecte a mangueira-guia à mangueira de alimentação e conecte a mangueira à parede da piscina na linha de retorno. Estenda a mangueira até ao ponto mais afastado da piscina. A extremidade da mangueira deve ficar a 15 cm – um pouco mais comprida ou mais curta – do ponto mais afastado. Veja o círculo pontilhado.

Mangueira comprida demais? Separe a mangueira na articulação central. Corte montantes iguais do excesso de cada uma das secções da mangueira de 3 m.

Mangueira curta demais? Adquira uma secção de mangueira de alimentação adicional (peça nº 9-100-3104), uma articulação (peça nº D20) e duas porcas de mangueira (peça nº D15) através de um revendedor autorizado Polaris.

Após ajustar a mangueira, coloque as bóias como ilustrado.

Filtro em linha Linha de retorno Articulação central Bóias da mangueira de alimentação a uma distância entre si de 45 a 90 cm à parte. Bóias da mangueira principal, a uma distância entre si de 60 a 90 cm Mangueira-guia comprimento. = profundidade máx.

www.polarispool.com

3

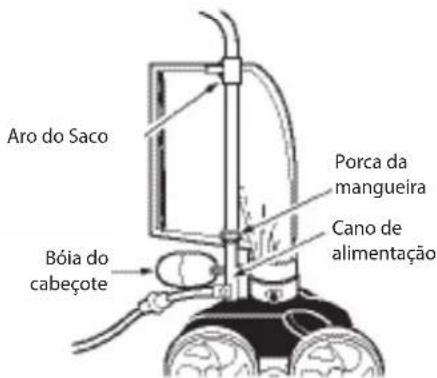

Monte o aspirador

1. Use a porca para prender amangueira de alimentação ao cano de alimentação.
2. Retire o saco e prenda o aro do saco ao cano de alimentação.
3. Posicione a bóia do cabeçote a uma distância de 1,30 cm a 2,5 cm do cano de alimentação.
4. Ligue a bomba de filtração da piscina a aguarde que encha antes de ligar a bomba auxiliar.

Aro do Saco Porca da mangueira Bóia do cabeçote Cano de alimentação

4

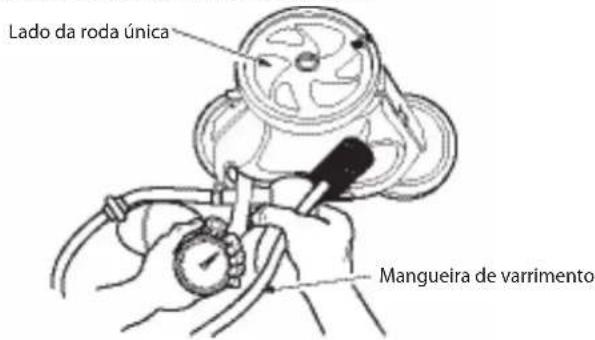

Verifique se a rotação da roda (rpm) está correcta

Antes de usar o Polaris, verifique se o ajuste de rotações por minuto (rpm) da roda está correcto. Para obter a máxima eficiência, o Polaris deve funcionar entre 28 e 32 rpm.

1. Marque a roda de um único lado.
2. Ligue a bomba, mantenha o aspirador submerso na água e conte as rotações da roda durante um minuto.

Se a contagem for inferior a 28 rpm:

- Examine o crivo do filtro do filtro em linha para detectar a possível existência de detritos que bloqueiam o fluxo de água.

Lado da roda única Mangueira de varrimento

• Limpe o skimmer, o filtro e o cesto da bomba.
• Examine as mangueiras, conexões e articulações para detectar possíveis vazamentos.
• Retire o disco restritor azul da conexão universal de parede.
• Se for instalada uma válvula de passagem na bomba auxiliar ou na linha do aspirador, abra-a completamente para que a água possa fluir livremente para o Polaris.

Se a contagem for superior a 32 RPM:

• Substitua o disco azul de redução de caudal pelo disco vermelho de redução de caudal, dentro da união universal à parede. Se o caudal ainda for demasiado alto, desenrosque a válvula de alívio de pressão até que se atinjam as RPM correctas. Nota: A válvula de alívio de pressão só deverá ser regulada se estiver instalado nela um disco de redução de caudal.
• Se for instalada uma válvula regulável na bomba impulsora, regule-a para reduzir o caudal de água para o elemento de limpeza.

Regular o aspirador Polaris

O Polaris aspira, varre e escova as superfícies, aleatoriamente, de toda a piscina quando está a funcionar correctamente. Aproximadamente cada três minutos, o Polaris 280 entra no modo de recuo. Isto faz com que o Polaris se afaste de obstáculos na piscina.

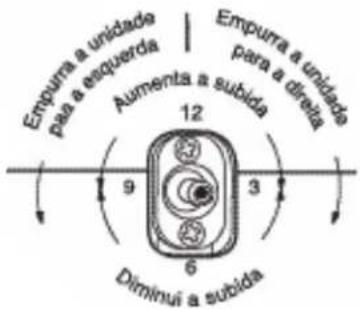

O jacto de impulso activa a direcção do Polaris. A posição definida de fábrica é a central mas, dependendo da configuração da piscina, podem-se adoptar outras posições mais adequadas.

Empurra a unidade para a esperda Aumenta a subida 12 9 3 6 Diminui a subida Empurra a unidade para a direta

Ajuste da mangueira do aspirador

A mangueira do aspirador deve ter um movimento de varredura suave. Para fazer a regulação, desligue a bomba impulsora e rode o parafuso de regulação da mangueira de limpeza. Rode no sentido dos ponteiros do relógio para reduzir o movimento.

Manutenção de rotina

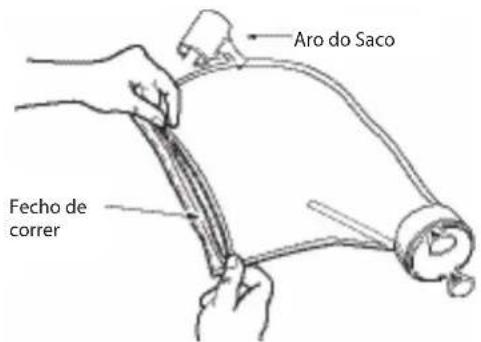

Limpeza do saco do filtro

Retir e da man gue ira de a lim ent açã o o a nel que pre nde o sa co. Tor ça a un i ã o do saco at é qu e s e s o lte com um esta lido aud ível da mang ueir a de alimentação. Puxe o saco para fora, abra o fecho ecler e deite fora os detritos. Para voltar a instalar, alinhe as marcas na união e no tubo de alimentação. Encaixe a união no tubo na posição apropriada e volte a ligar o anel do saco à mangueira.

→ Evvazie o saco quando estiver meio cheio, especialmente se estiver carregado de areia.

É mais fácil esvaziar o saco quando estiver seco. Use dois sacos alternadamente.

Aro do Saco Fecho de correr

Limpeza do filtro

Desligue sempre o Polaris antes de limpar ou de aplicar água à pressão no filtro da piscina em sentido inverso ao do caudal normal, e depois deixe funcionar o sistema de filtragem

durante pelo menos cinco minutos antes de o voltar a ligar ao aparelho de limpeza.

Para limpar a grelha filtrante que está em linha, retire-a do conjunto do filtro, lave-a com água e coloque-a de novo no seu lugar carregando nela com força.

Armazenagem e preparação para o Inverno

Nunca guarde o Polaris sob luz solar directa. Quando proceder à armazenagem durante o período de Inverno, drene toda a água (os danos causados por congelamento não são cobertos pela garantia). Retire a conexão universal da parede da piscina ao ligar a desconexão rápida e aplicando pressão para dentro para desenroscar. Se for necessário use a ferramenta de remoção da união universal de parede (peça No.10-102-00) disponível em qualquer representante autorizado Polaris.

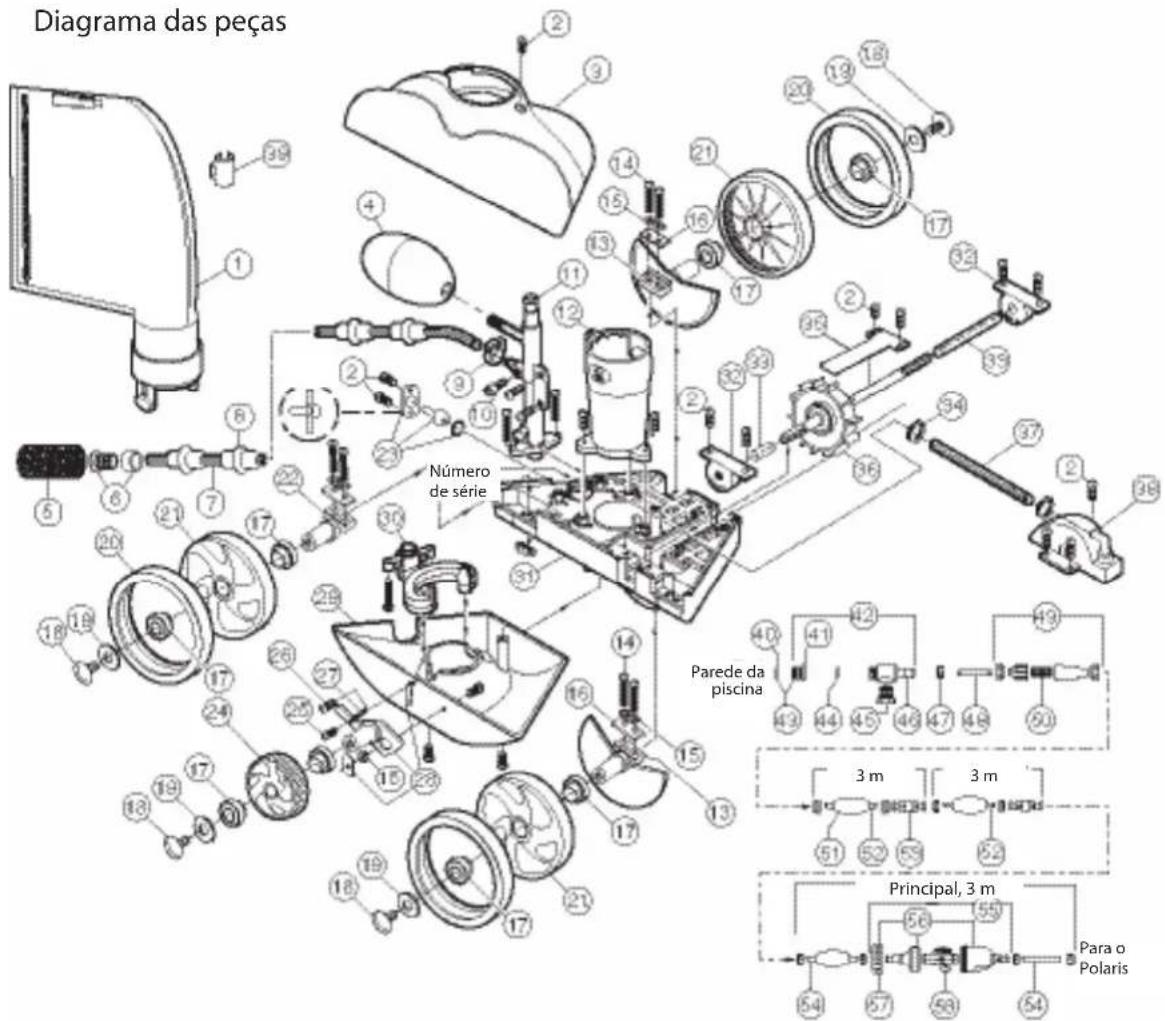

Polaris280

Diagrama das peças Número de série Parede da piscina Principal, 3 m Para o Polaris

No.	Peça no.	Descrição Quant.	No.	Peça no.	Descrição Quant	No.	Peça no.	Descrição Quant
1	K13 Saco Multiuso* 1		19	C64 Anilha da Roda, Plástico 4		39	9-100-1018	Aro do Saco 1
2	C40 Parafuso, 10-32 x 3/8 de pol 20		20	C10 Pneu, MaxTrax * 3		40	10-112-00	Discos Restritores da CUP 2
3	K5 Topo 1		21	C6 Roda, Grande (Rolamentos		41	6-500-00	Conexão Universal de
4	A20 Bóia, Cabeçote 1			Não Incl.) 3			Parede (CUP) 1
5	9-100-3105 Esfregão da Mangueira de Varredura* 1		22	C65 Eixo, Grande (Apenas Roda Traseira)		42	9-100-9001	Unidade do Conector da CUP 1
					1	43	10-108-00	Kit Restritor da CUP 1
6	B25 Ponta do Orifício c/Protecção da Ponta do Orifício 1		23	C131 Conjunto do Jacto Impulsor 1		44	6-505-00	Anel em O, CUP/DR 1
			24	C16 Roda Intermediária, Pequena 1		45	9-100-9002	Válvula de Alívio de Pressão,
7	B5 Mangueira de Varredura Completa* 1		25	C30 Parafuso, 4-40 x 3/16 de pol. 1			Preta 1
8	B10 Anilhas de Desgaste* 8		26	C32 Parafuso, 6-32 x 0,5 de pol. 1		46	D29	Desconexão Rápida, CUP 1
9	B15 Grampo de Fixação da Mangueira de Varredura 1		27	C25 Mola para C36 1		47	D15	Porca, Mangueira de Alimentação 1
			28	C36 Conjunto do Eixo Pendular 1		48	**	Mangueira de Adaptador, 21,6 cm
10	B20 Parafuso de Ajustamento, Mangueira de Varredura 1		29	K10 Base com Suporte 1		49	48-080	Unidade do filtro em linha 1
			30	K25 Sistema de Gestão da Água (SGA) 1		50	48-222	Crivo do filtro em linha 1
11	K30 Cano de Alimentação com Cotovelo 1		31	K145 Estrutura 1		51	D10	Bóia, Mangueira de Alimentação 9
12	K20 Tubo de Vácuo 1		32	C80 Rolamentos de Esferas, Turbina 2		52	D45	Mangueira de Alimentação, 3 m2
13	C66 Eixo, Grande (c/protecção contra areia fina/grossa) 2		33	C83 Tubos do Eixo da Turbina 1		53	D20	Articulação, Rolamento de Esfera 2
			34	9-100-7170 Grampo da Mangueira para SGA 52		54	D50	Mangueira de Alimentação,
14	C76 Parafuso, 10-32 x 7/8 de pol. 10		35	A40 Protecção do Eixo da Turbina 1			principal, 3 m 1
15	C45 Anilha de Pressão para C36 7		36	C86 Unidade do Eixo deTransmissão 1		55	G52	Kit da Válvula de Retrocesso 1
16	C70 Placa do Eixo para C65/C66 3		37	C120 Mangueira para C110, 19 cm 1		56	G54	CKit da Caixa para G52 1
17	C60 Rolamentos de Esferas, Rodas 8		38	C110 Cobertura da Turbina com		57	G57	Aro, Válvula de Retrocesso 1
18	C55 Parafuso da Roda, Plástico 4			Cotovelo 1		58	G53	Mecanismo para G52 1

* Os elementos sujeitos a desgaste não estão cobertos pela garantia.

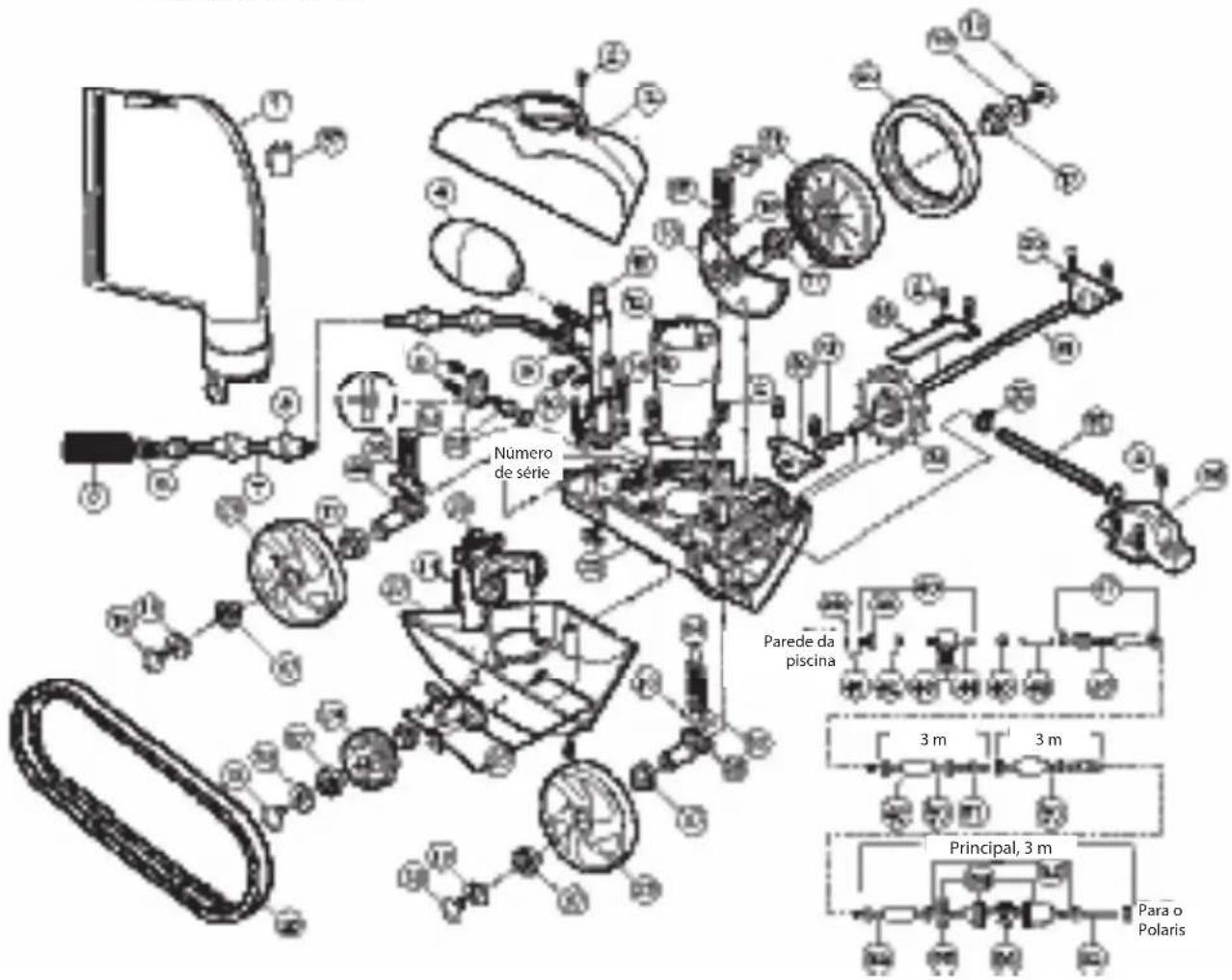

Polaris280TankTrax

Diagrama das peças

Número de série Parede da piscina 3 m 3 m Principal, 3 m Para o Polaris

No.	Peça no.	Descrição Quant.	No.	Peça no.	Descrição Quant	No.	Peça no.	Descrição Quant
1	K13 Saco Multiuso* 1		19	C64 Anilha da Roda, Plástico 4		38	10-112-00	Discos Restritores da CUP 2
2	C40 Parafuso, 10-32 x 3/8 de pol 20		20	C10 Pneu, MaxTrax * 1		39	6-500-00	Conexão Universal de
3	K5 Topo 1		21	C6 Roda, Grande (Rolamentos			Parede (CUP) 1
4	A20 Bóia, Cabeçote 1			Não Incl.) 3		40	9-100-9001	Unidade do Conector da CUP 1
5	9-100-3105 Esfregão da Mangueira de Varredura* 1		22	K26 Eixo, TankTrax 1		41	10-108-00	Kit Restritor da CUP 1
			23	C131 Conjunto do Jacto Impulsor 1		42	6-505-00	Anel em O, CUP/DR 1
6	B25 Ponta do Orifício c/Protecção da Ponta do Orifício 1		24	K27 Roda Intermediária - TankTrax 1		43	9-100-9002	Válvula de Alívio de Pressão,
			25	K28 Conjunto do Eixo Pendular -			Preta 1
7	B5 Mangueira de Varredura Completa*1		1	TankTrax 1		44	D29	Desconexão Rápida, CUP 1
8	B10 Anilhas de Desgaste* 8		26	C18 Pneu, TankTrax * 1		45	D15	Porca, Mangueira de Alimentação
9	B15 Grampo de Fixação da Mangueira de Varredura 1		27	K29 Base com Suporte - TankTrax *1		46 **		Mangueira de Adaptador, 21,6 cm
						47	48-080	Unidade do filtro em linha 1
10	B20 Parafuso de Ajustamento, Mangueira de Varredura 1		28	K25 Sistema de Gestão da Água (SGA)1		48	48-222	Crivo do filtro em linha 1
			29	K145 Estrutura 1		49	D10	Bóia, Mangueira de Alimentação
11	K30 Cano de Alimentação com Cotovelo 1		30	C80 Rolamentos de Esferas, Turbina 2		50	D45	Mangueira de Alimentação, 3 m2
12	K20 Tubo de Vácuo 1		31	C83 Tubos do Eixo da Turbina 1		51	D20	Articulação, Rolamento de Esfera2
13	C66 Eixo, Grande (c/protecção contra areia fina/grossa) 1		32	9-100-7170 Grampo da Mangueira para SGA 2		52	D50	Mangueira de Alimentação, principal, 3 m 1
			33	A40 Proteção do Eixo da Turbina 1
14	C76 Parafuso, 10-32 x 7/8 de pol. 10		34	C86 Unidade do Eixo deTransmissão		53	G52	Kit da Válvula de Retrocesso 1
15	C45 Anilha de Pressão para C36 7		35	C120 Mangueira para C110, 19 cm 1		54	G54	CKit da Caixa para G52 1
16	C70 Placa do Eixo para C65/C66 3		36	C110 Cobertura da Turbina com		55	G57	Aro, Válvula de Retrocesso 1
17	C60 Rolamentos de Esferas, Rodas 8			Cotovelo 1		56	G53	Mecanismo para G52 1
18	C55 Parafuso da Roda, Plástico 4		37	9-100-1018 Aro do Saco 1

* Os elementos sujeitos a desgaste não estão cobertos pela garantia.

Identificação e correção de problemas

Se o aspirador Polaris apresentar frequentemente algumas das seguintes acções, é necessário fazer alguns ajustes para restabelecer o funcionamento correcto. Consulte o diagrama de peças (vista explodida) para obter as referências das peças.

Acção: Fica pendurado nos degraus ou em outros obstáculos por mais de 3 minutos.

Solução: 1. Verifique a rotação (rpm) da roda.

1. Verifique se a válvula de retrocesso está a funcionar.
2. Ajuste o jacto de impulso.
3. Retire todas as ferragens desnecessárias da piscina ou instale o Kit de Protecção de Escada (encomende a peça nº G21 junto a um distribuidor Polaris).

Acção: O Polaris está lento, funcionando com menos força do que o normal.

Solução: 1. Examine o crivo do filtro no filtro em linha e limpe se for necessário.

1. Limpe o cesto do skimmer, o cesto da bomba e o filtro da piscina.
2. Examine todas as mangueiras, conexões e articulações para detectar possíveis vazamentos que possam causar perda de pressão da água.
3. Verifique a rotação (rpm) da roda.

Acção: O Polaris precipita-se por toda a piscina e/ou não entra em contacto com o fundo.

Solução: 1. Verifique se o disco restritor azul está instalado na conexão universal de parede para reduzir o fluxo de água. Ou, instale o disco restritor vermelho para reduzir o fluxo de água ainda mais.

1. Verifique a rotação (rpm) da roda. Se superior a 32 rpm, desenrosque a válvula de alívio da pressão para reduzir o fluxo de água que vai ao aspirador. Nota: A válvula de alívio de pressão só deverá ser regulada se estiver instalado nela um disco de redução de caudal.
2. Verifique se a válvula de retrocesso está a funcionar. Mantenha a válvula fora da água e observe o jacto. O jacto deverá activar e parar.

Acção: O Polaris não recua.

Solução: 1. Verifique se a válvula de retrocesso está a funcionar.

1. Verifique a rotação (rpm) da roda.
2. Se o saco estiver cheio, esvazie-o.
3. Se a bóia do cabeçote contiver água, substitua a bóia.
4. Certifique-se de que a mangueira de alimentação está a flutuar.

Acção: O Polaris só se desvia numa direcção.

Solução: 1. Ajuste o jacto de impulso.

1. Certifique-se de que a mangueira de alimentação está a flutuar.

Acção: A mangueira de alimentação fica emaranhada.

Solução: 1. Meça a mangueira novamente para ver se corresponde ao comprimento adequado à configuração da piscina.

1. Com o Polaris a funcionar, verifique se as articulações da mangueira e as respectivas conexões rodam livremente.
2. Certifique-se de que a mangueira de alimentação está a flutuar.
3. Com o Polaris desligado, gire cada uma das rodas. Todas as rodas devem rodar juntas.

Acção: A mangueira do aspirador é aspirada para dentro do tubo.

Solução: 1. Certifique-se de que a abertura na extremidade da mangueira do aspirador não esteja bloqueada pela escova da mangueira do aspirador.

1. Ajuste a mangueira do aspirador para que oferecer um movimento de varredura suave.

Acção: A mangueira do aspirador salpica água para fora da piscina constantemente.

Solução: 1. Regule a velocidade da mangueira do aspirador apertando o parafuso de ajuste.

1. Substitua a escova da mangueira do aspirador se estiver gasta ou ausente.
2. Coloque um peso na mangueira do aspirador (encomende a peça nº B2) para impedir que a mangueira do aspirador salpique água.

Acção: O aspirador não limpa toda a piscina.

Solução: 1. Verifique se o comprimento da mangueira alcança até 15,2 cm do ponto mais distante da piscina.

1. Verifique se o jacto de impulso se encontra na posição central a qual optimiza a rotação aleatória.
2. Enquanto o aspirador estiver a funcionar, inverta-o, de baixo para cima, no tubo de aspiração. Deverão ser observados dois jactos de água distintos e uniformes. Se tal não acontecer, contacte o Serviço de Assistência ao Cliente, ou um Centro de Serviço autorizado da Polaris para obter assistência.

Acção: O aspirador gira em círculos sobre a sua parte lateral.

Solution 1. Verifique o saco do filtro; se estiver cheio pode estar a exercer peso sobre o aspirador, fazendo com que este se desequilibre sobre uma das partes laterais.

1. Retire a bóia do cabeçote e sacuda-a. Se houver água na bóia, encomende uma nova.
2. Examine as bóias da mangueira para se assegurar que se encontram espaçadas uniformemente.
